Установка лючка бензобака Toyota Corolla Fielder (Е130)

Задача: установить и подогнать лючок бензобака на Toyota Corolla Fielder в стиле JDM.

0:136

Установка лючка бензобака Toyota Corolla Fielder (Е130)

1:641

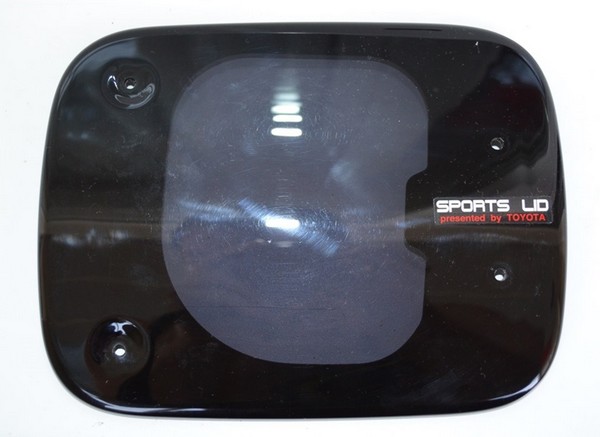

Название и номер детали.Skeleton fuel lid 08409-20070

1:718

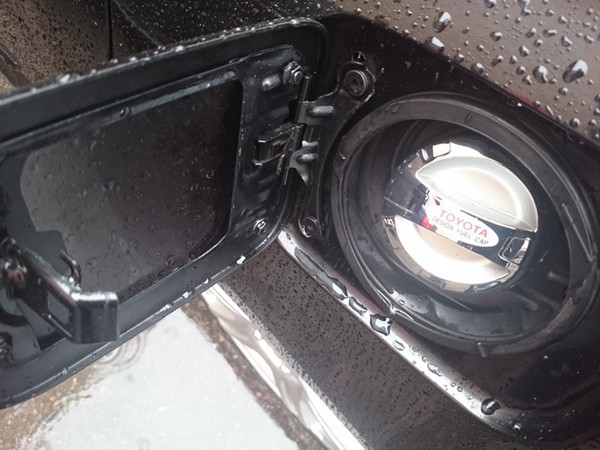

На 12#-тые кузова они есть и ставятся без каких-либо переделок. А вот на мой кузов нет, а так хочется, чтоб был. Взят был лючок от Целики в новом кузове.

1:990

 Установка лючка бензобака Toyota Corolla Fielder (Е130)

2:1504

Со старого кузова встаёт только на 12#-ые Филдеры. Ширина, высота - по размеру. Два угла совпали с вырезом кузова. А вот другие два угла необходимо было подогнать.

2:1798

Установка лючка бензобака Toyota Corolla Fielder (Е130)

3:2303



Берём напильник и так нежно…

3:56

Установка лючка бензобака Toyota Corolla Fielder (Е130)

4:561

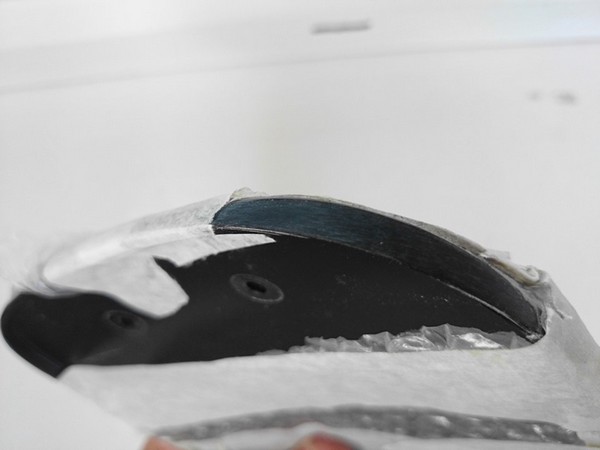

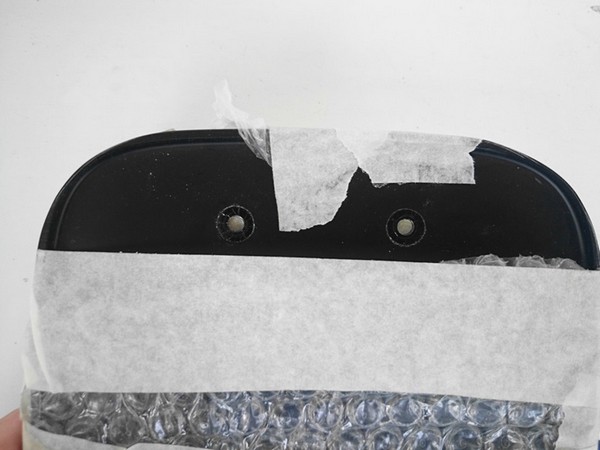

Два угла стёсаны напильником.Лючок замотан от нежелательных повреждений.

4:700

Установка лючка бензобака Toyota Corolla Fielder (Е130)

5:1205

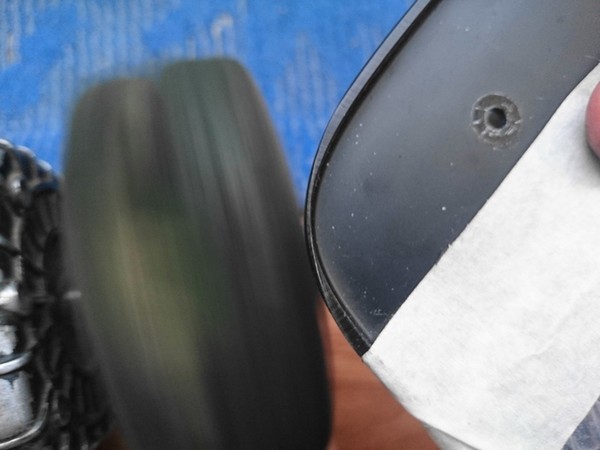

Потом полировка войлоком.

5:1256

Установка лючка бензобака Toyota Corolla Fielder (Е130)

6:1761

Места подгонки как с завода.Пластик отполирован.

6:1854

У меня было два варианта установки: можно оставить родной каркас лючка, сняв лицевую крышку. Хотелось не высверливать крепление лючка - оставить на родных клёпках.

6:2156



Установка лючка бензобака Toyota Corolla Fielder (Е130)

7:504

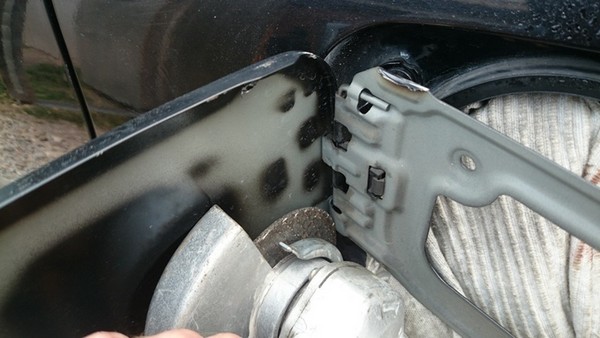

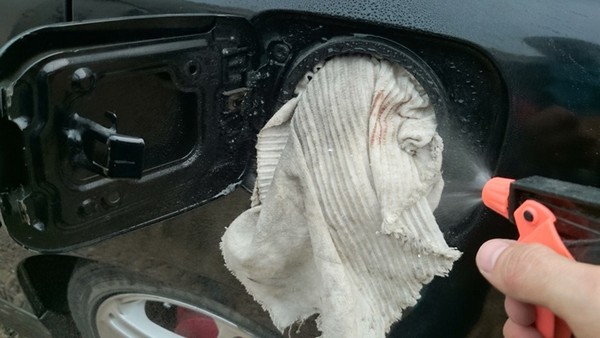

Закрыл тряпкой горловину и смочил водой.Чтоб пары бензина не щекотали нервы при работе с болгаркой.Боковое стекло багажника необходимо закрыть от окален метала.Можно быстро испортить стекло.

7:860

Установка лючка бензобака Toyota Corolla Fielder (Е130)

8:1365

Аккуратненько так.

8:1403

Установка лючка бензобака Toyota Corolla Fielder (Е130)

9:1908

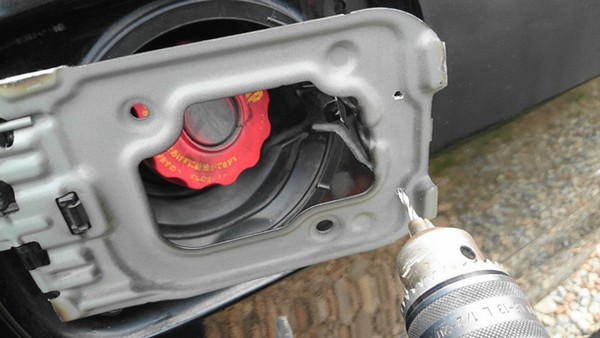

Примерка и сверление отверстий под крепление лючка.

9:2007



Установка лючка бензобака Toyota Corolla Fielder (Е130)

10:504

Заметили, что нет одного самореза.Так вот, нужно немного нарастить метала.Чтоб было за что зацепится.

10:692

А вот второй вариант - нужно на оригинальном перенести петлю замка.

10:818

Установка лючка бензобака Toyota Corolla Fielder (Е130)

11:1323

Замок выше.

11:1347

Крепление чуть шире. Новые отверстия в кузове и всё. Позабавился я на славу, пробуя разные варианты. Забегу вперёд: оба варианта эффективны и тут уже по желанию, как оставить.

11:1667

Установка лючка бензобака Toyota Corolla Fielder (Е130)

12:2172

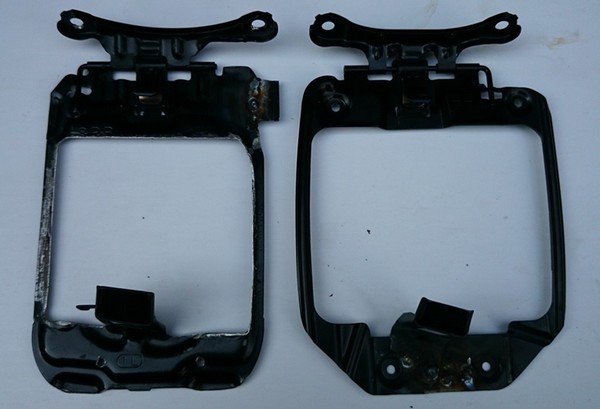

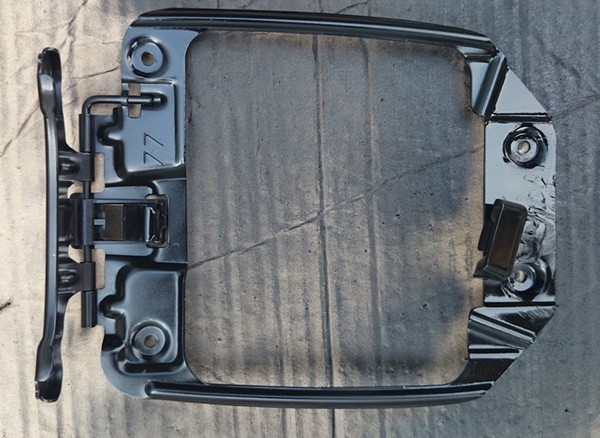

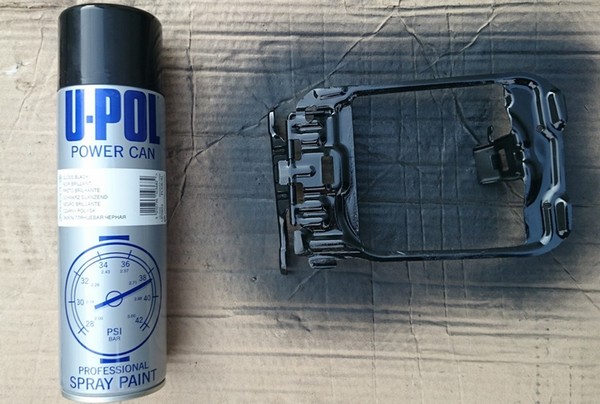

На левом приварен кусочек метала.На правом перенесена проушина замка и повернута.Перед покраской, зачистка и удаление лишних металлических капель.

12:274

Установка лючка бензобака Toyota Corolla Fielder (Е130)

13:779

Установка лючка бензобака Toyota Corolla Fielder (Е130)

14:1284

Установка лючка бензобака Toyota Corolla Fielder (Е130)

15:1789

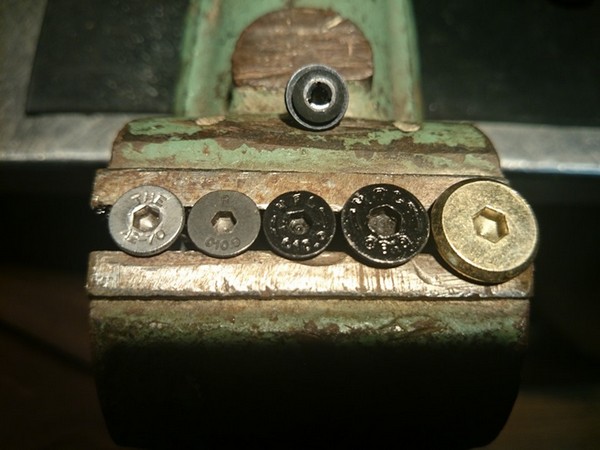

Вверху оригинальная клёпка. Сам лючок я фиксировать не стал клёпками. Из-за того, что высока вероятность расколоть пластик. Только болты под шестигранник. Мучительный выбор…Под болты я положил резиновые колечки. При стяжке они взяли на себя роль уплотнительных колец. стало выглядеть эстетично и довольно привлекательно, на мой вкус. Как и хотел.

15:2427



Установка лючка бензобака Toyota Corolla Fielder (Е130)

16:504

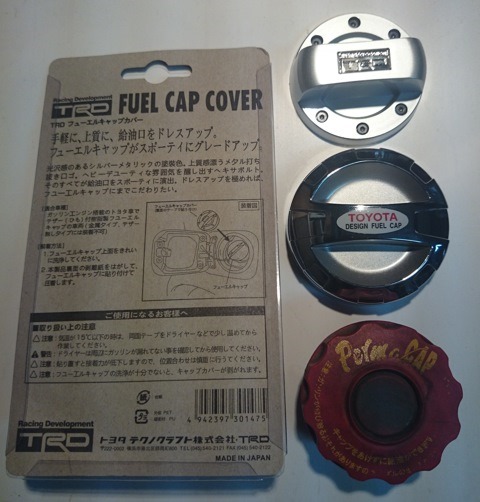

С пробками на горловину я совсем не определился. В планах поставить TRD, но нет оригинальной крышки с верёвочкой. Хромированная, которая была в комплекте с лючком не понравилась из-за своего размера.

16:868

Установка лючка бензобака Toyota Corolla Fielder (Е130)

17:1373

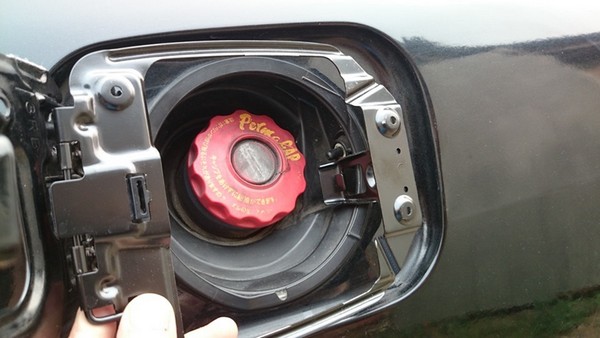

Большеватая и не вмещается в пространство за лючком. А вот красная пробка-клапан, которая досталась с машиной, больше порадовала. Хоть и не новая, но я к ней так привык. Пока на ней. Выкручивать при заправке не надо. Только вставил пистолет в клапан - и всё. Удобно при быстрой заправке. Да и спортом попахивает.

17:1937

Установка лючка бензобака Toyota Corolla Fielder (Е130)

18:2442

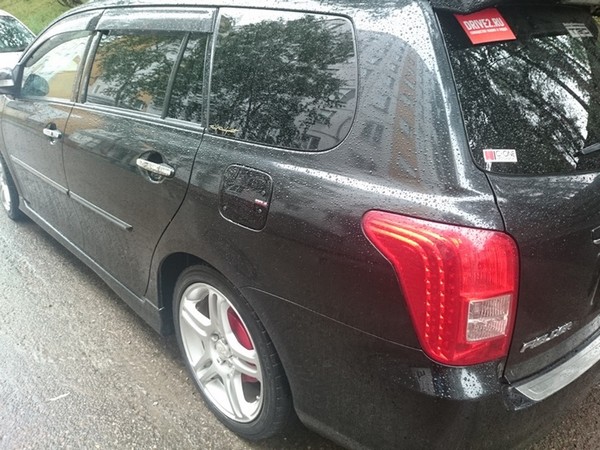

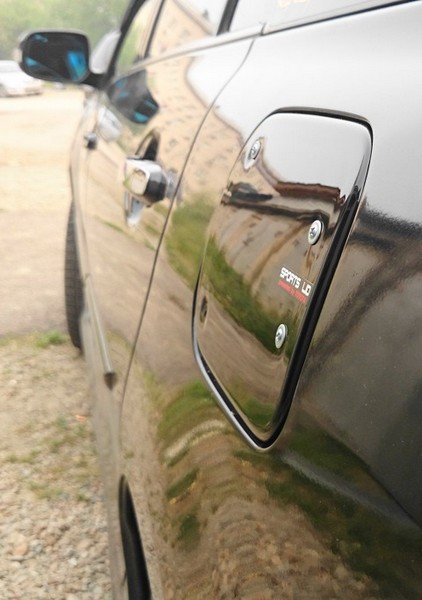

Вот как получилось.

18:38

Установка лючка бензобака Toyota Corolla Fielder (Е130)

19:543

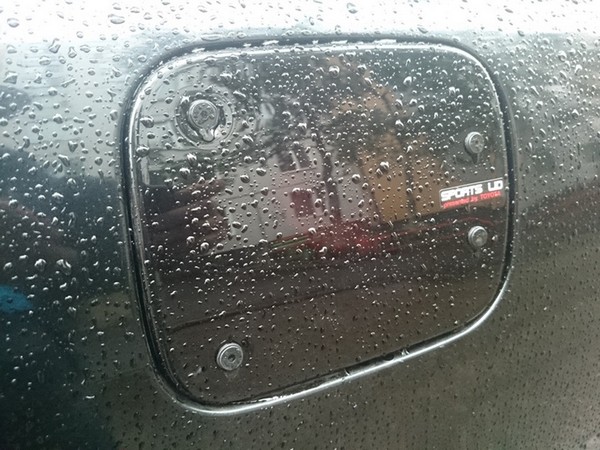

В солнечный день видно что внутри.

19:609

Результат: работы по установке лючка бензобака на Toyota Corolla Fielder выполнены.
