Установка магнитолы Газель



0:7

Содержание статьи:

0:49
  1. Установка МР3 ресивера в ГАЗель Бизнес
  2. Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель
  3. Установка 2 DIN Pioneer AVH-X2600BT и Morel 16" с bluetooth и громкой связью ГАЗ Газель
  4. Установка магнитолы LG в ГАЗ Газель

Установка МР3 ресивера в ГАЗель Бизнес

Установка МР3 Ресивера в ГАЗель Бизнес

1:1002

Имеется МР3 ресивер FUSION FUS-1300U в нем имеется разъем, под USB и SD-CARD, слот для дисков отсутствует, да и зачем он)? Диски царапаются, занимают много место, тратиться больше времени, чтоб закинуть любимые песни, флэшка, компактна, вмещает много информации, быстрая запись на нее и много еще плюсов, короче, диски устарели, я считаю).

1:1591

Установку начал со снятия рамки, аккуратно тянем за верх до щелчков (Фото 1). Ни в коем случае не пытайтесь снять заглушку проема от магнитолы без снятия рамки, ничего не получиться, только сломаете и из поцарапаете рамку. Далее тихонько тянем среднюю часть рамки, над блоком климат-контроля, отстегнув, переходим к нижней части рамки, выдвинув подстаканники, вытаскиваем рамку. Первый этап закончен.

1:2324



Так как проем под магнитолу, не стандартный немного, придется немного подрезать и подогнать под нужный размер, берем надфиль, ножик, у кого что есть под рукой, я делал мелким напильником, очень удобно и начинаем растачивать углы проема рамки, чтоб они были 90 градусов, в заводском исполнение они закругленные. Делаем не спеша, то и дело примеряем магнитолу и подтачиваем там, где нужно. Когда магнитола заходит с натягом и без искривления рамки (Фото 6), переходим к 3 этапу.

1:860

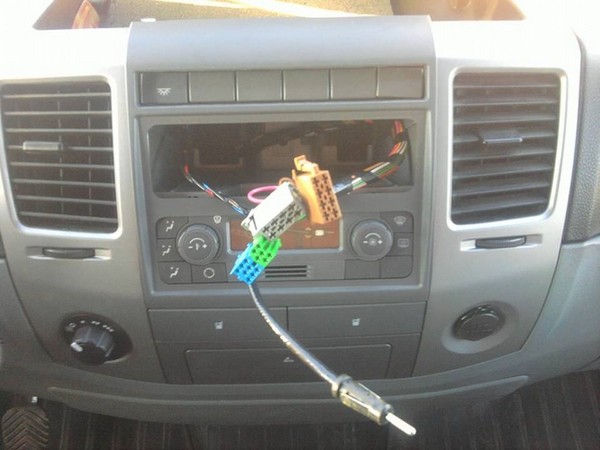

Над климат контролем видим пучок проводов, вытаскиваем его, видим разъемы, на подключение магнитолы, динамиков и штекер антенны, тут все элементарно, соединяем все с нашей магнитолой (Фото 3). Проверив работоспособность магнитолы, начинаем ставить рамку на место, в обратном порядке, начиная снизу, вверх, аккуратно защелкивая крепеж. Защелкнув 6 крепежей вставляем магнитолу в подготовленный проем, выравниваем по плоскости и защелкиваем декоративную рамочку от магнитолы. И радуемся проделанной работой, все очень просто, радует что в стандарте имеется аудиподготовка, очень приятно работать было.

1:1962

Далее решил ставить динамики в стандартное для них место, в наличии пара динамиков 13 см ALPINE SXE 1350S, номинал 40Вт, максимум 250Вт.

1:2192



Начал с пассажирской стороны, откручиваем 2 самореза и вытаскиваем один пистон, и снимаем накладку. Сняв накладку, прикручиваем динамик к накладке, болтиками. Далее, находим провод под панелью (фото 11) черно-зеленый. Подцепляем провода с помощью клеммочек к динамику и соединяем все, с черно-зеленым проводом, проверив что звук есть, монтируем накладку, по месту., пассажирская сторона готова) С водительской тоже самое все, только накладка крепиться не пистоном, а ручкой открывания капота. Выкрутив 2 болтика получаем доступ к монтажу динамика. Собрав все проверяем и наслаждаемся проделанной работой.

1:1102

Все прошло гладко и быстро, антенна принимает сигнал хорошо, флешки читаются, музыка из динамиков играет. На первое время, - самое то, чтоб скучно не было.

1:1384

Установка МР3 Ресивера в ГАЗель Бизнес

2:1891

Установка МР3 Ресивера в ГАЗель Бизнес

3:2398



Установка МР3 Ресивера в ГАЗель Бизнес

4:506

Установка МР3 Ресивера в ГАЗель Бизнес

5:1013

Установка МР3 Ресивера в ГАЗель Бизнес

6:1520

Установка МР3 Ресивера в ГАЗель Бизнес

7:2027



Установка МР3 Ресивера в ГАЗель Бизнес

8:506

Установка МР3 Ресивера в ГАЗель Бизнес

9:1013

Установка МР3 Ресивера в ГАЗель Бизнес

10:1520

Установка МР3 Ресивера в ГАЗель Бизнес

11:2027



Установка МР3 Ресивера в ГАЗель Бизнес

12:506

Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

13:1107

Решил поставить китайскую магнитолу в ввиду функциональности и цены. Смотрел на кенвуды и живиси, но так и не решился. Главная задача этой магнитолы — воспроизводить камеру заднего вида, с чем она хорошо справляется. Как бонус — блютуз, воспроизведение музыки и звонки, правда без записной книжки. Удобно, что камера включается и без включения самой магнитолы.

13:1770

Самая большая проблема с установкой — это то, что родная рамка больше, чем 2дин. Поэтому внутреннюю рамку изготовили из канистры из-под масла Шелл.

13:2041



Также были подключены и запрограммированы кнопки на руле. Требуется два штатных провода из трех. Нужно соединить коричневый с зеленым, а белый с красным. Запрограммировал кнопки наоборот: слева — громкость, справа — переключение треков, т.к. в сравнении с другими машинами сразу понял, что заводская схема мне неудобна.

13:587

Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

14:1094

Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

15:1601

Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

16:2108



Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

17:506

Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

18:1013

Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

19:1520

Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель

20:2027



Установка 2 DIN Pioneer AVH-X2600BT и Morel 16" с bluetooth и громкой связью ГАЗ Газель

Установка 2 DIN Pioneer AVH-X2600BT и Morel 16

21:635

Решил в теплый летний день заменить акустику. Для себя выбрал 2 DIN Pioneer AVH-X2600BT и Morel 16" с кроссами.
Звучание вполне радует, для Газели подходящий вариант.
Полочку под магнитолой конечно же сразу в топку. Микрофон для громкой связи протянул под торпедой и вывел рядом с солнцезащитным козырьком (фото №5), связь отличная меня слышат, и я всех.
Голова конечно и должна по задумке производителей ГАЗа стоять 2din, но доделывать после них все же пришлось. Канцелярский нож в помощь и усердное аккуратное подрезание рамки, которая сделана как ни странно из довольно мягкого пластика (это+). Окончательная подгонка и все норм наслаждаюсь!

21:1781

Установка 2 DIN Pioneer AVH-X2600BT и Morel 16

22:2288



Установка 2 DIN Pioneer AVH-X2600BT и Morel 16

23:506

Установка 2 DIN Pioneer AVH-X2600BT и Morel 16

24:1013

Установка 2 DIN Pioneer AVH-X2600BT и Morel 16

25:1520

Установка магнитолы LG в ГАЗ Газель

Лежала у дяди купленная магнитола LG, ему подогнали за адекватные деньги около года назад, и вот решили её поставить.

25:1810

Установка магнитолы LG в ГАЗ Газель

26:2317



Облицовка старой касетной магнитолы УРАЛ

26:79

Две колонки PIONER установлены на штатные места, и ещё две колонки SONY лежат и ждут своего часа.

26:249

Установка магнитолы LG в ГАЗ Газель

27:756

Колонки пионер, а заглушки (сеточки) кенвуд

27:838

Кстати с Уралом работала только одна колонка. Выкинул старые советские колонки, распотрошил обшивку (т.к. новые колонки больше старых и либо "прилипают к кузову", либо в обще никак не влазят. К сожалению, фото процесса, очень мало, в том числе и потому, что телефон садился.

27:1334

Установка магнитолы LG в ГАЗ Газель

28:1841

Новая магнитола

28:1874

Да и магнитола упирается в кузов, поэтому торчит и магнитола, и колонки примерно на 1см, что никак не мешает.

28:2073



Установка магнитолы LG в ГАЗ Газель

29:506

Вот и выступ

29:532

Басы колонки конечно в обще не тянут.

29:603

Установка магнитолы LG в ГАЗ Газель

30:1110

Вот так сейчас выглядит газелька

30:1174

Установка магнитолы LG в ГАЗ Газель

31:1681

Такой небольшой бардачок при установке музыки

31:1770
