Установка магнитолы УАЗ Patriot



0:7

Содержание статьи:

0:47

1. Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

0:132

2. Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

0:211

3. Установка 2-din магнитолы в УАЗ Patriot

0:279

4. Прерыватель питания магнитолы УАЗ Patriot

0:357

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

0:449

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

1:954

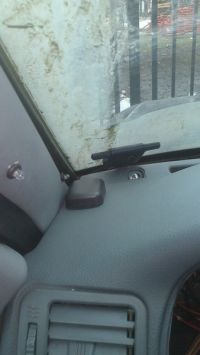

GPS приёмник вывел пока сюда на двусторонний скотч.-хотя длина провод дотягивается чуть ли не до багажника-мне порекомендовали поставить крышкой вверх что б лучше приём был.

1:1273



1:1283

Решил ставить 2 din магнитолу в УАЗ Patriot. Заказал Navitrek NT 001UP

1:1389

С установкой сложно немного.Там даже написано в инструкции по установке —
Готовим инструмент, понадобится: отвёртки, ножовка по металлу или полотно, плоскогубцы, бокорезы, дрель или шуруповёрт со сверлом на 3мм, болгарка, изолента, тестер или контролька и напильник.

1:1880

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

2:2385

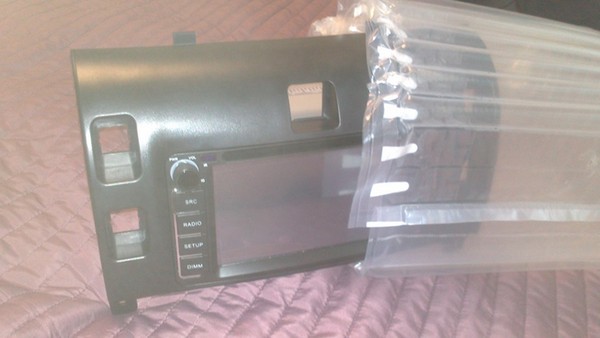

Сама магнитола

2:30

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

3:535

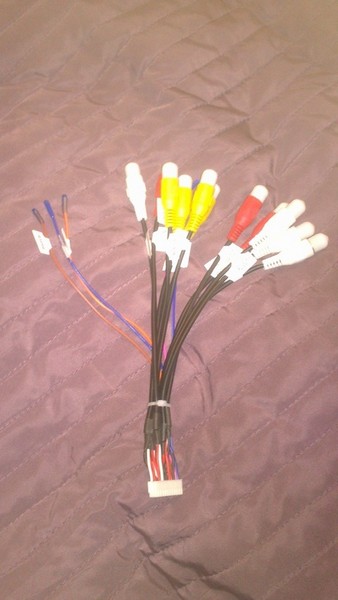

разъёмы к ней

3:563

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

4:1068

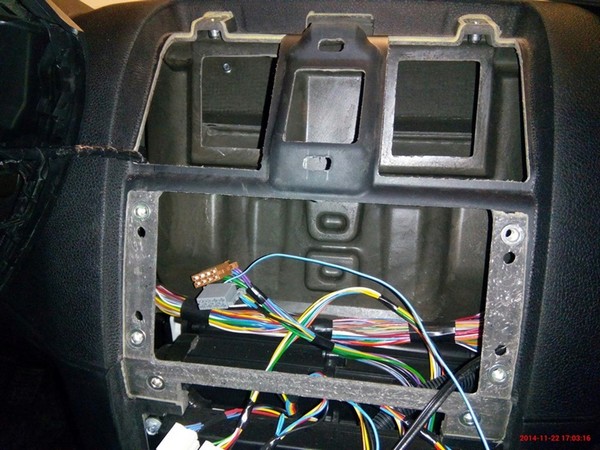

железная рамка на месте и целая.

4:1130

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

5:1635

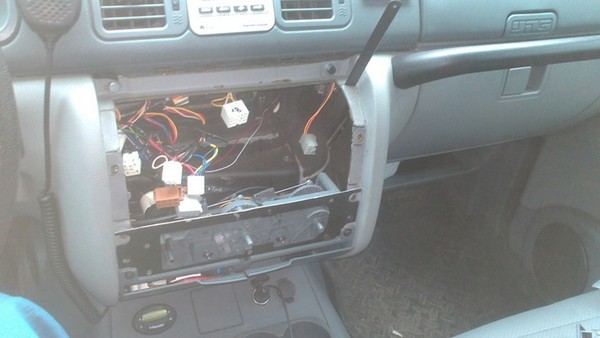

уже обрезал.

5:1661

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

6:2166



удлинил провода под кнопки.

6:53

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

7:558

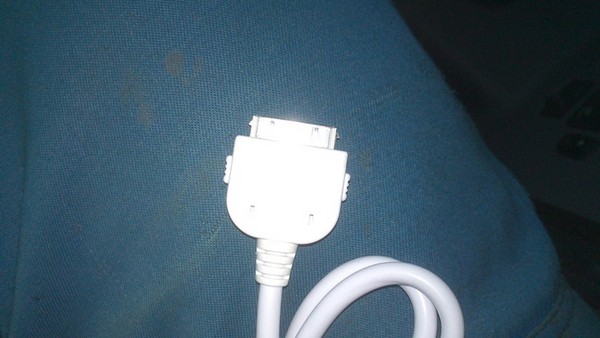

разъём под IPOD

7:586

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

8:1091

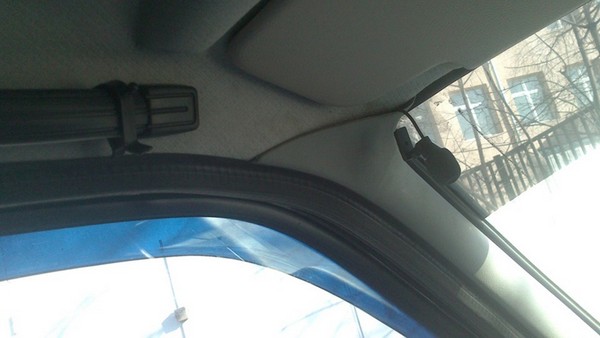

микрофон пока болтается на стойке, но есть вариант крепление на ручку сверху(крепление уже на месте)Пока эксперементирую как лучше меня слышно по громкой связи.

8:1389

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

9:1894

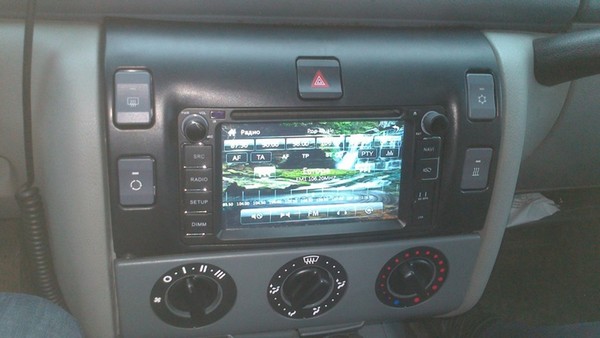

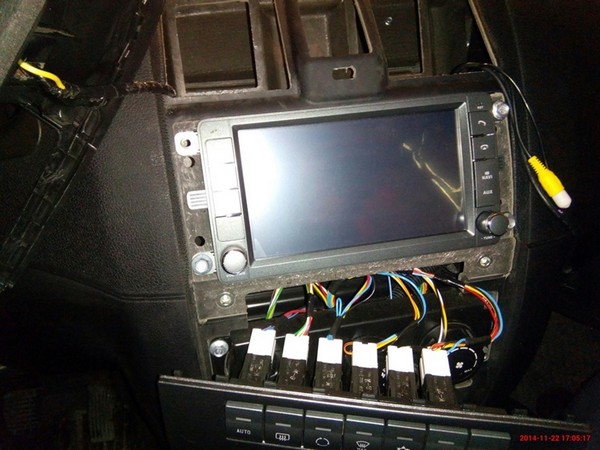

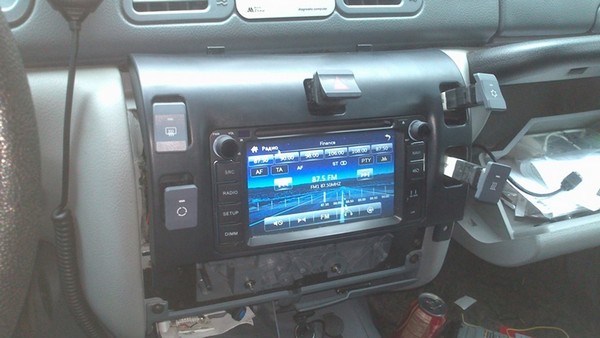

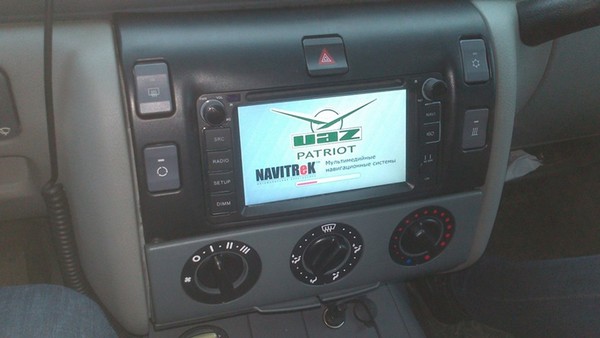

конечный результат.

9:1934

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

10:2439



конечный результат.

10:39

Вывел в бардачок и ещё два выхода usb для инет модема и флешки."

10:154

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

11:659

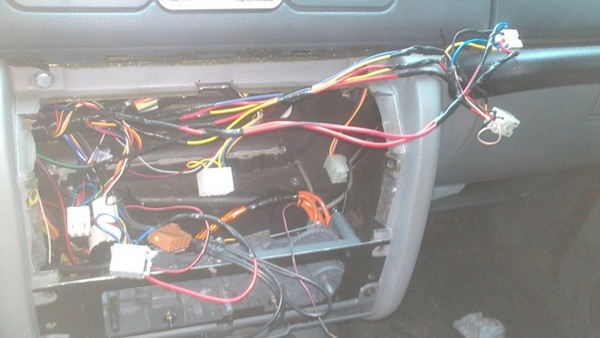

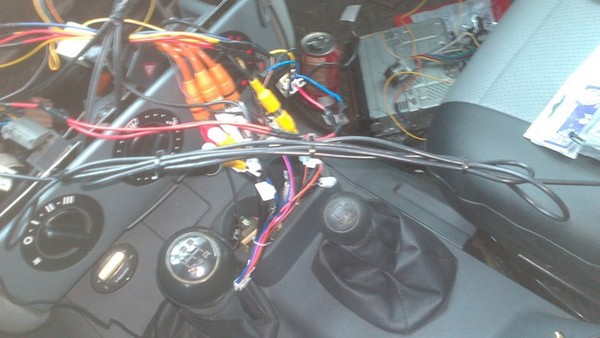

катавасия с проводами.

11:704

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

12:1209

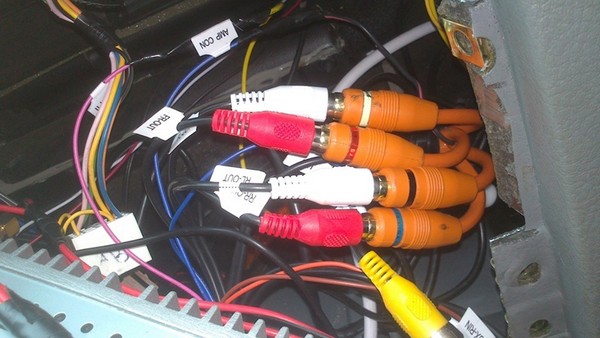

провода под усилок.

12:1248

Установка автомагнитолы Navitrek NT 001UP УАЗ Patriot

13:1753

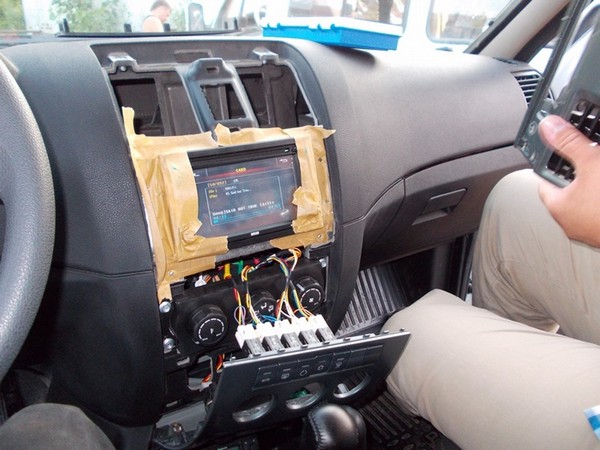

примерка.

13:1774

Работой магнитолы полностью доволен - к ней подключил видеорегистратор без экрана (что б штатно всё было). Пока не понятно зачем нужен "шуруповёрт с сверлом на 3мм" который мне не понадобился (есть предположения чтобы нижнюю рамку приподнять выше т.к. там образовался зазор в 5-6мм) это я думаю спрошу у них сам. И сейчас добавляя эту запись зашёл к ним на сайт и увидел в комплектации эмулятор режима АСС, а у меня его нет-тоже буду спрашивать об этом.
При установке был один нюанс-решил её запитать от второго акб (что б спокойней было) и когда устанавливал её активно пользовался Вебасто. И в тот момент, когда я начал её ставить на место магнитолу начало вырубать (такой звук, когда у меня провода в дверях протёрлись на колонки и при открытии был скрежет и музыка вырубалась). Пришлось все провода прозванивать (отключая от магнитолы, те которые идут на усилок). Потом подключил старую магнитолу и результат такой же при подаче плюса с магнитолы на питание усилителем мафон старый вырубался (кстати он у меня в последнее время тока радио играл, с остального звук не выдавал). Потом запаралеллил два аккума и все получилось.

13:3817



Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

13:81

Сегодня сразу решил установить. Уж очень чесались руки. Хотелось посмотреть, как он впишется на штатное место. Есть небольшой нюанс. Что бы работала навигация придется докупить GPS антенну с разъемом Fakra. Поискал в России, ценник на антенну 1250-1700 руб. В итоге заказал на www.aliexpress.com цена вопроса с доставкой 262 руб. Вот тебе и разница. Теперь немного фоток, собственно сама пошаговая установка, которая уже не раз была показана:

13:853

Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

14:1358

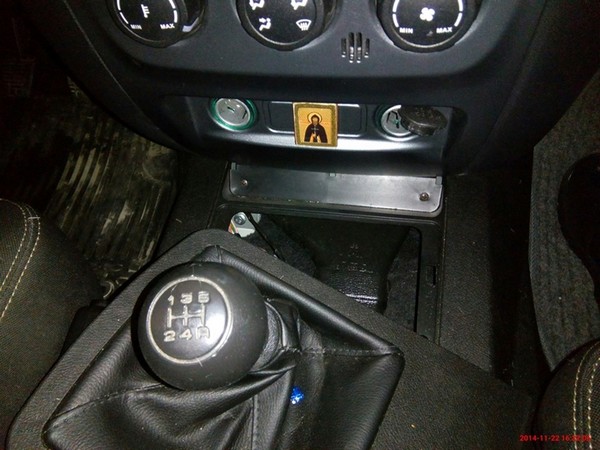

Снимает кожух КПП

14:1394

Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

15:1899

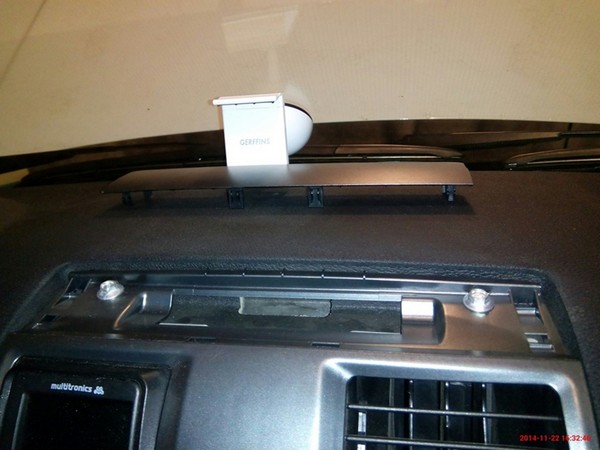

Верхнюю заглушку

15:1934

Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

16:2439

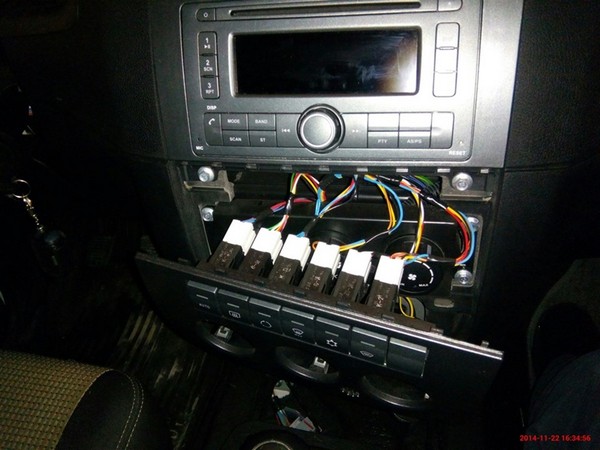

Панель блока выключателей

16:51

Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

17:556

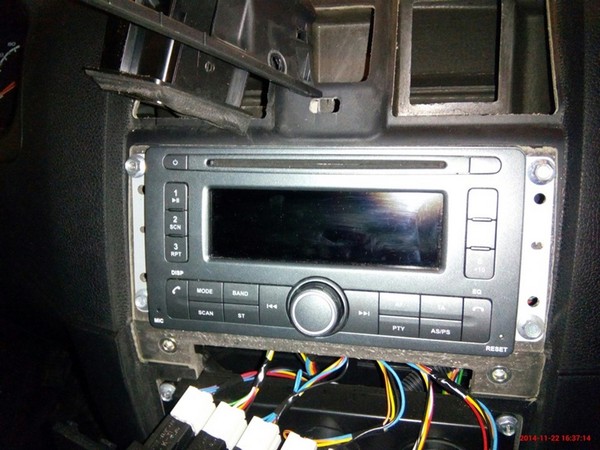

Окручиваем магнитофон.

17:602

Вот тут меня ждал неприятный сюрприз от ЗАВОДА или КОСОРУКИХ СБОРЩИКОВ. Верхний левый болт не был до конца докручен. Оказывается, он был закручен криво, а потом попросту провернут в панели. Ну и как следствие он не откручивался. Пришлось плоскогубцами - с другой стороны. С большим трудом мне удалось открутить этот болт. Конечно речь об обратной его установке уже не шла. Закрутил на 3 болта.

17:1317

Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

18:1822

Место под мафон

18:1854

Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

19:2359



Сам мафон

19:20

Антенну поставил под панель на железную поперечину в районе бардачка. Антенна на магнитной основе, просто прилипла к кронштейну.

19:260

Установка магнитолы УАЗ 2015 в 2014 УАЗ Patriot

20:765

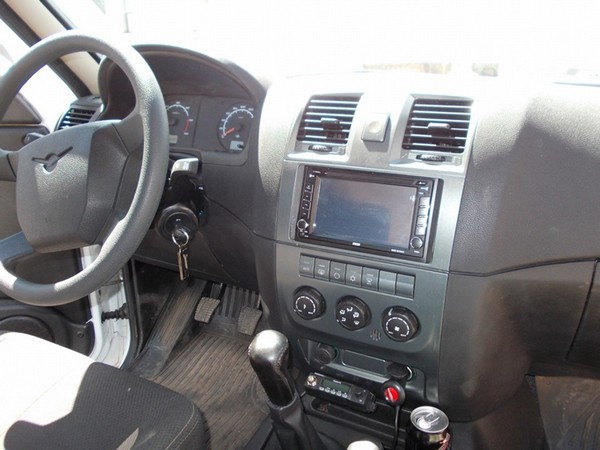

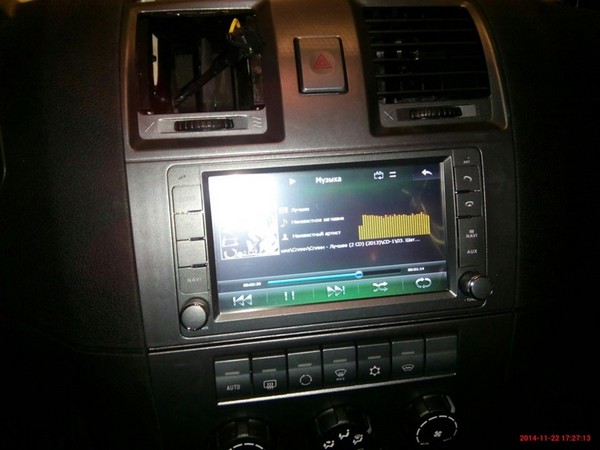

Вот так выглядит в собранном виде.

20:831

Теперь впечатления. Они только положительные. Представляете машина стоит в гараже, над ней бетонные перекрытия, да сама антенна в панели. Спокойно и быстро был поймал сигнал. Звук очень достойный. Тем более, что там есть эквалайзер. Экранчик реагирует хорошо. Мафон на переходы из меню в меню, реагирует быстро. Пока все. Будем тестить дальше.

20:1457

Установка 2-din магнитолы в УАЗ Patriot

20:1524

Итак, берем отвертку и полкружки смелости. Разбираем панель. Разбирается она очень просто.

20:1693

Установка 2-din магнитолы в УАЗ Patriot

21:2198

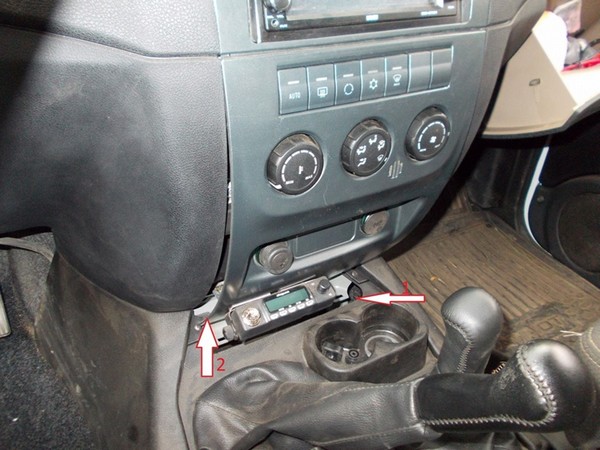

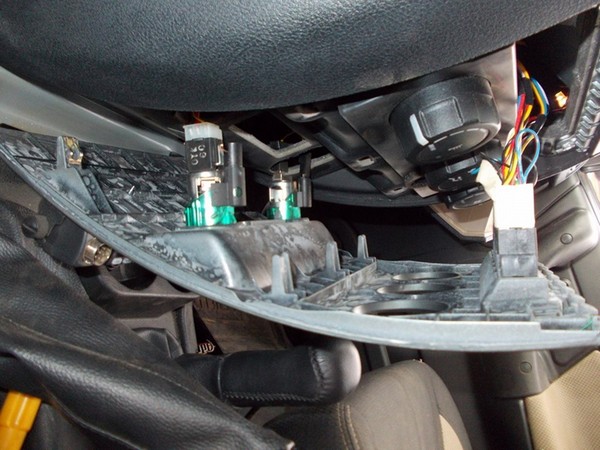

Снимаете миниполочку (1), повернув отверткой пластиковые винты. Берете руками здесь (2) и дергаете на себя. Снимаете нижнюю часть торпеды.

21:251

Установка 2-din магнитолы в УАЗ Patriot

22:756

При этом могут вылететь пистоны крепления – поставьте их обратно.

22:881

Установка 2-din магнитолы в УАЗ Patriot

23:1386

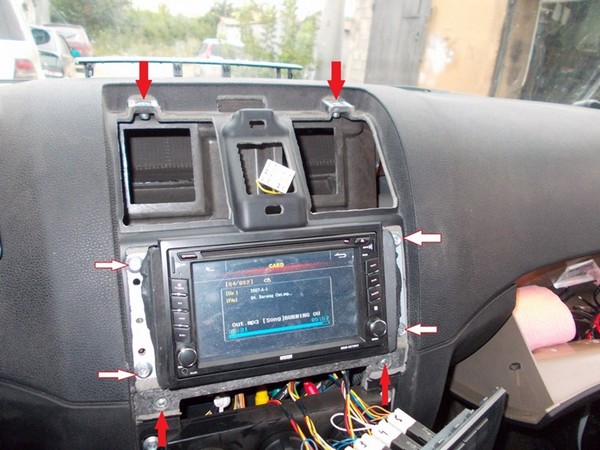

Поддеваете отверткой верхнюю часть облицовки, и откручиваете 4 винта м6 (красные стрелки). Снимаете родную магнитолу (белые стрелки) ставите то, что хотите.

23:1672

Установка 2-din магнитолы в УАЗ Patriot

24:2177



Получаются дырки по бокам. Некрасиво.

24:71

Все заклеить малярным скотчем.

24:131

Установка 2-din магнитолы в УАЗ Patriot

25:636

Одеваем обратно панель, предварительно, обклеив ее тем же малярным скотчем. Замазываем эти дырки по бокам стеклонаполненной шпатлевкой для кузовных работ, банка 250 грамм около 120 рублей. Ждем минут 5-10. Она твердеет.

25:1031

Берем шкурку 120, затем 250, затем 600 и делаем из страшной фигни аккуратные щечки, не отклеивая их от панели, и постоянно примеряя. Когда результат вас устроит – отдерите их от панели и покрасьте в любой цвет. Я покрасил в черный.

25:1443

Установка 2-din магнитолы в УАЗ Patriot

26:1948



26:1958

Прерыватель питания магнитолы УАЗ Patriot

26:2036



Прерыватель питания магнитолы УАЗ Patriot

27:504

Владельцам УАЗ Патриот известно, что если у вас была включена магнитола, то перед тем как выйти из машины и закрыть авто, необходимо ее выключить, нажав клавишу. Но мне лень, тянуться и выключать ее и для таких ленивых есть решение!
Выключатель питания в штатный замок УАЗа от семейства ВАЗ 2108-10 купленный на avito вместе с замком зажигания за 100 руб.

27:1140


Для установки необходимо:
1. Снять штатный замок зажигания
2. На имеющийся выключатель нарастить провода до магнитолы
3. Снять магнитолу

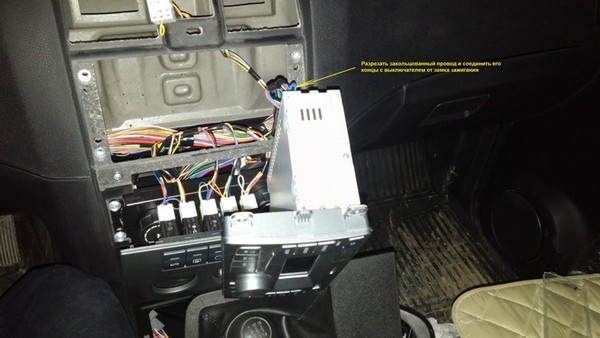

4. Разрезать с обратной стороны магнитолы провод, подключенный кольцом и соединить их с проводами выключателя
5. Собрать все обратно как было.
Теперь, когда вставляю ключ зажигания, магнитола начинает работать, также при вынимании ключа - выключается.
