Установка магнитолы в Nissan Qashqai

Содержание статьи:

0:37

1. Установка MP 3 в штатную магнитолу Nissan Qashqai

0:121

2. Установка магнитолы intro в Nissan Qashqai

0:191

3. Характеристики штатной магнитолы Nissan Qashqai

0:277

4. Характеристики ГУ Kaier KR-8078, Android 4.4

0:346

5. Установка автомагнитолы Daewoo в Nissan Qashqai

0:430

1. Установка MP 3 в штатную магнитолу Nissan Qashqai

Долго терпел и записывал сд болванки по 18 песен, чтобы не скучно было ехать в машине - радио окончательно надоело, да и не везде в области у него уверенный прием. Пробовал FM модуляторы (качество музыки ужасное), а покупать 2 дин станцию для бюджета дороговато, да и не нужно (новый хозяин купит). Было решено заказать вот такую штучку YATOUR YT-M06 Nissan. Думаю, качество звука изменится не сильно как с фм модулятора.

0:1254

Время на установку - ровно час. Место ему нашлось в перчаточном ящике. Разницы в качестве не заметил, проигрывает с USB телефона и плеера через AUX)

0:1519

Установка магнитолы в Nissan Qashqai

1:2024



провод от магнитолы в бардачок проводим через отверстие охлаждения

1:127


2:632

На кабеле подключения к магнитоле скручиваем вместе провода +12 и ACC (это даст: 1. Меньше проводов придется резать для подключения 2. после выключения питания магнитола будет сохранять последний трек).

2:998


3:1503

Фишка питания и управления магнитолы (крайний ЗЕЛЕНЫЙ провод) необходимо зачистить и подключить провода питания YATOUR

3:1721


4:2226



скручиваем и включаем магнитолу (провода залудить и пропаять и заизолировать)

4:146


5:651

если все правильно сделали, на магнитоле появится вот такая картинка

5:781


6:1286

а это кому интересно распиновка контактов на магнитоле

6:1391


7:1896


8:2401




9:504


10:1009


11:1514


12:2019



Если все получилось – собираем в обратной последовательности.

12:118

2. Установка магнитолы intro в Nissan Qashqai

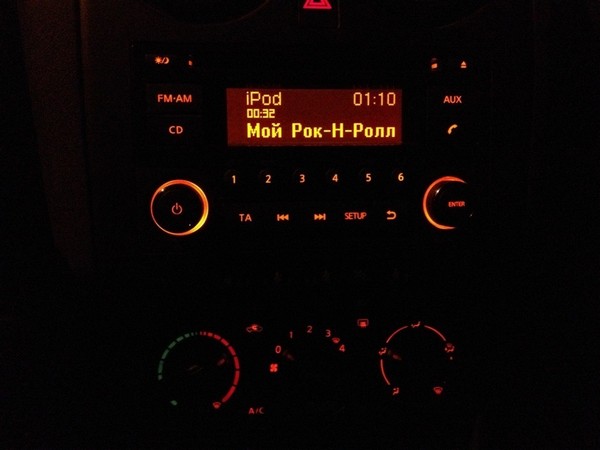

Досталась мне магнитола intro. Решил ее поставить. Купил два переходника с ниссановского разъема магнитолы на intro и переходник на антенну. Все поставил очень быстро, только после установки выяснил, что не работают кнопки управления магнитолы на руле. Позвонил в службу поддержки inro, там мне объяснили, что надо соединить еще 3 провода от магнитолы и от разъема. Соединил и теперь все работает и радует меня. Так же по позже подключу камеру заднего вида. По качеству звука магнитола меня устраивает по своим техническим характеристикам тоже. Поддерживает большинство звуковых и видео форматов. Иметься лицензионная навигация Навител, есть возможность подключить сабвуфер, камеру заднего вида и TV.

12:1459


13:1964

через это отверстие вывел USB

13:2019




14:504

сюда посадил минус от магнитолы

14:566


15:1071

Подключил разъем

15:1106


16:1611

оранжевый провод отвечает за подсветку кнопок его сажаем на плюс от зажигания

16:1758


17:2263




18:504

3. Характеристики штатной магнитолы Nissan Qashqai


19:1095

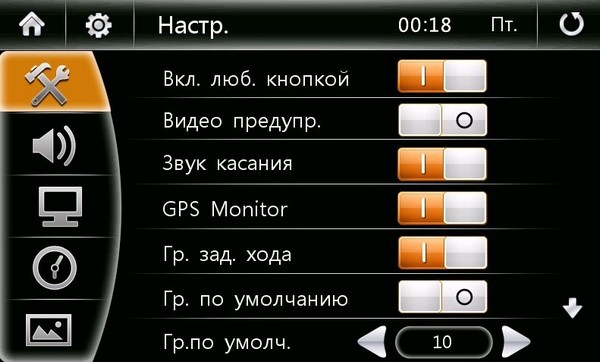

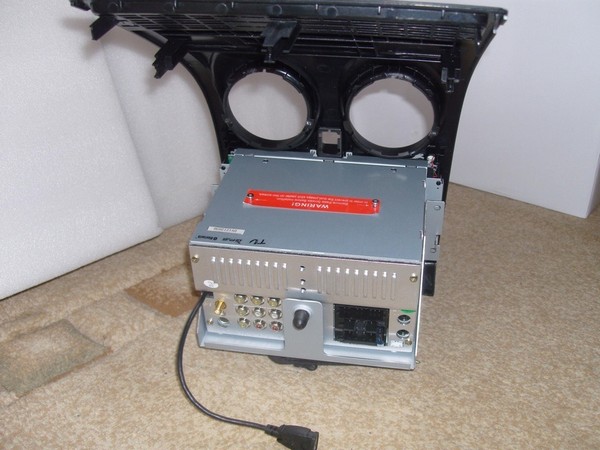

В гараже стало теплее и пришла очередь доведения до ума купленной перед новым 2014 годом "штатной" магнитолы с достаточно большим сенсорным экраном 8" 16:9 800*480. Модель TS8739 завода iSun.

19:1422

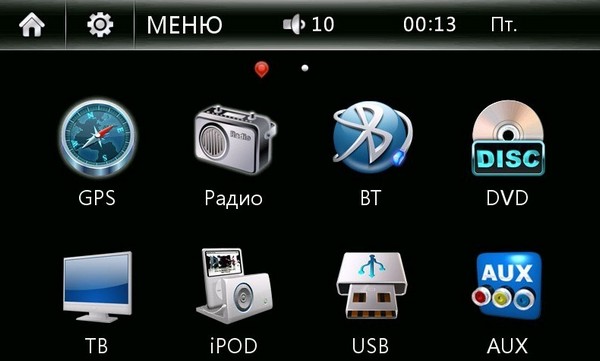

Умеет почти все, что можно себе представить в авто.
1. DVD/AAC/WMA/MP3/DivX
2. Читает с USB/SD аудио/видео
3. Интернет
4. AM/FM
5. Аналоговый TV
6. BlueTooth
7. GPS

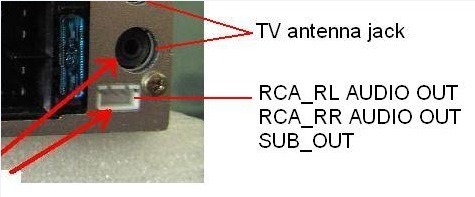

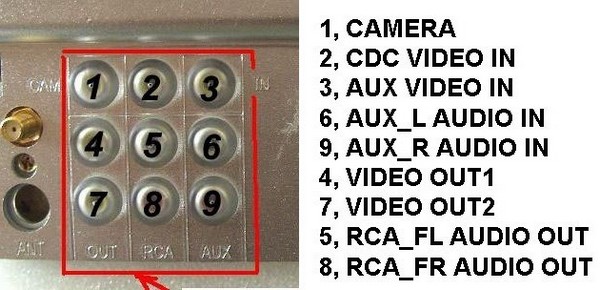

8. RCA выход на 4-х канальный усилитель и сабвуфер
9. 2 видеовыхода на внешние мониторы
10. Аудио/видео вход
11. Видеовход для камеры заднего вида
12. Запрограммированный/обучаемый адаптер для штатных кнопок на руле
13. iPod/iPhone вход
14. Пульт ДУ
Мануал лежит здесь
Заказывал ее непосредственно на китайском заводе ISUN. Переговоры по возможному функционалу я вел с менеджером mr.Alan при помощи китайской аськи QQ на английском языке, используя встроенный в этой проге переводчик.
TS8739

19:2537



Оплатить товар у них можно через Western Union, Paypal или через китайские банки.
У Western Union и Paypal имеется комиссия. Я оплатил через кит.банк без комиссии.
Доставка по Китаю 18 USD, до РФ 130USD (EMS). Есть варианты доставки в РФ по низкой цене.
Цены с разным функционалом:
TS8739 без ТВ — 230USD + 18USD доставка = 248USD
TS8739 с аналог. TV = USD253
TS8739 с DTV DVB-T1 (mpeg4) = USD313
TS8739 с DTV только с внешним модулем DVB-T2 (mpeg4) через AUX +70USD

19:700

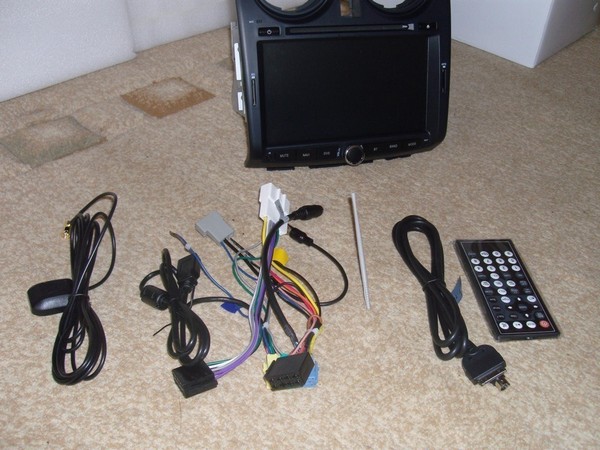

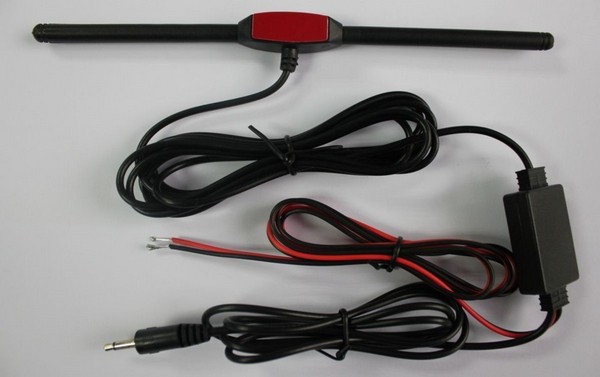

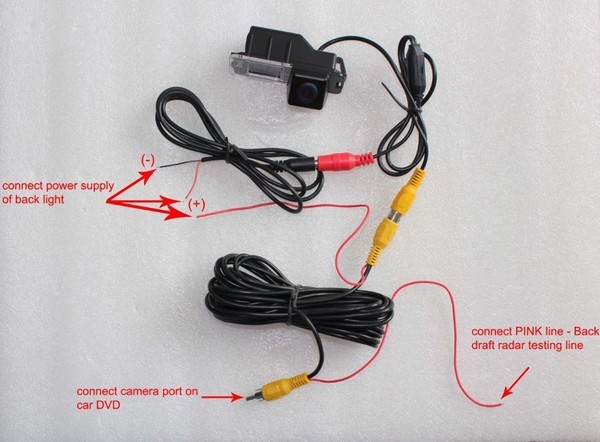

Я заказывал магнитолу с аналоговым ТВ и 3G-интернетом. В комплект я добавил у них же дешевые активную антенну и камеру з/х.

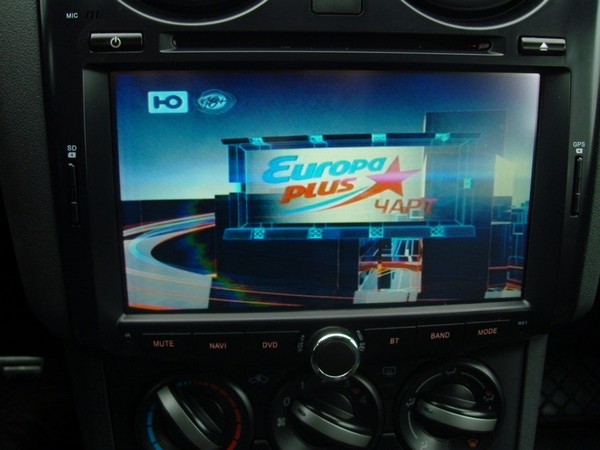

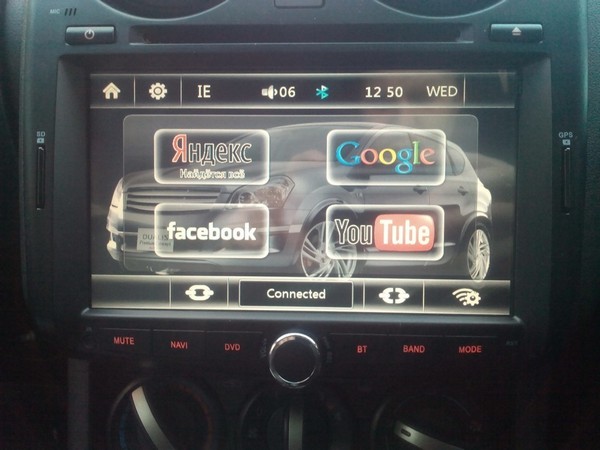

Сейчас в моей мультимедийной штатной магнитоле активен весь функционал!

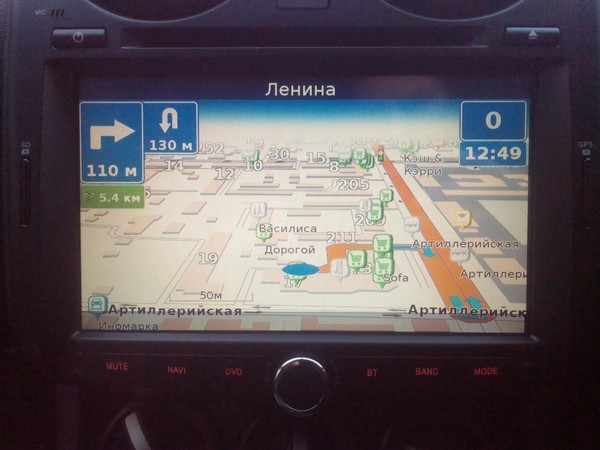

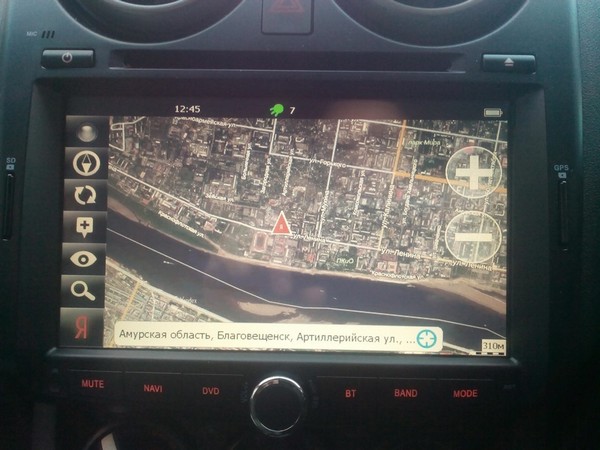

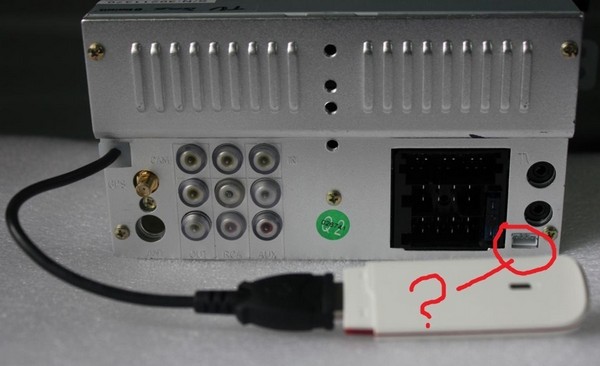

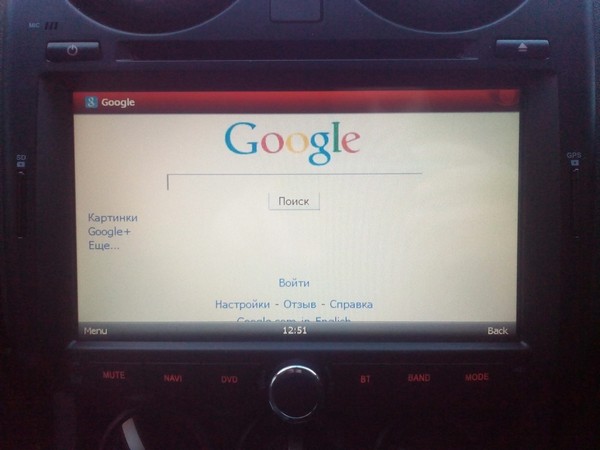

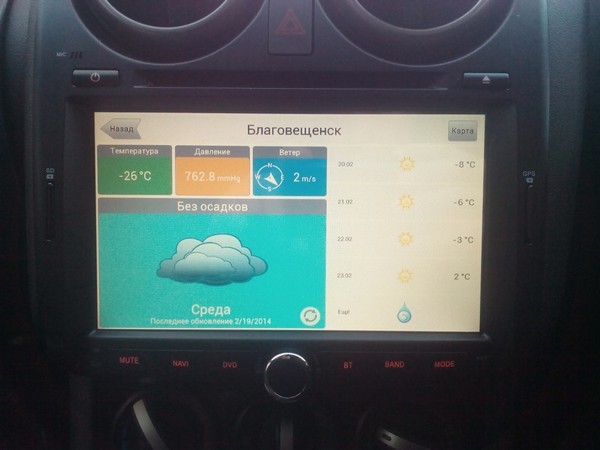

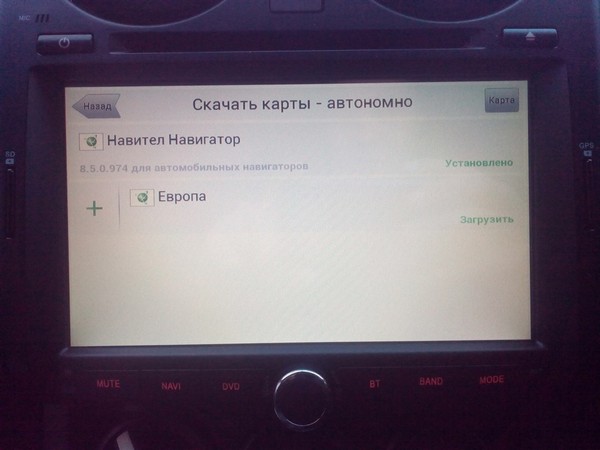

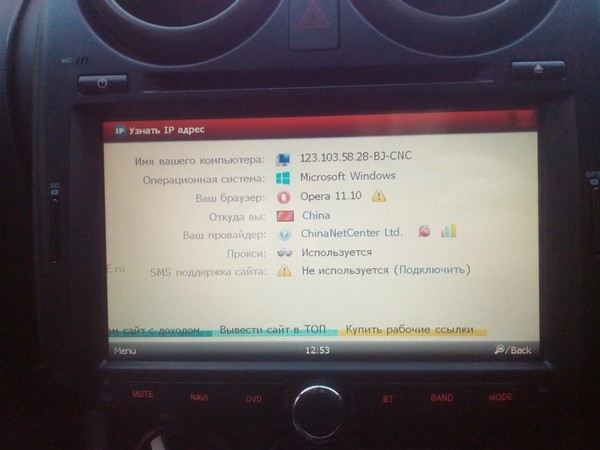

Воткнул usb-modem Megafon и пробовал Яндекс-карты с онлайн-загрузкой — загружаются, поставил Навител 8.5 — показывается онлайн-погода регионов, ТВ тоже нормально транслирует, включил Оперу (IE) — сайты открываются с русскими буквами, звонят на сот.телефон — срабатывает громкая связь hands-free!

19:1576

Я доволен китайской супер-пупер-мега-"балалайкой"!

19:1671


20:2176




21:504


22:1009


23:1514


24:2019




25:504


26:1009


27:1514


28:2019




29:504


30:1009


31:1514


32:2019




33:504


34:1009


35:1514


36:2019




37:504

Система Пользователи Меню Материалы Компоненты Расширения Справка Тюнинг и ремон... Тюнинг и ремонт ваз, уаз, газ, лада, рено, хенде и других автомобилей Менеджер материалов: Изменить материал Сохранить Сохранить и закрыть Сохранить и создать Сохранить копию Закрыть Справка Заголовок * Характеристики ГУ Kaier KR-8078, Android 4.4 16 Алиас характеристики-гу-kaier-kr-8078,-android-4-4 Content Параметры публикации Параметры отображения материала Rating Item Setting Параметры редактирования Права доступа к материалу [Toggle Editor]

37:1409

4. Характеристики ГУ Kaier KR-8078, Android 4.4

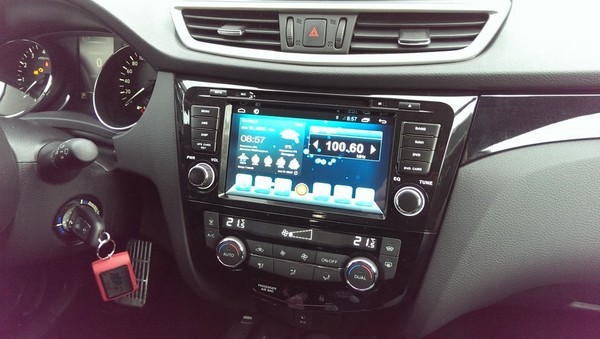

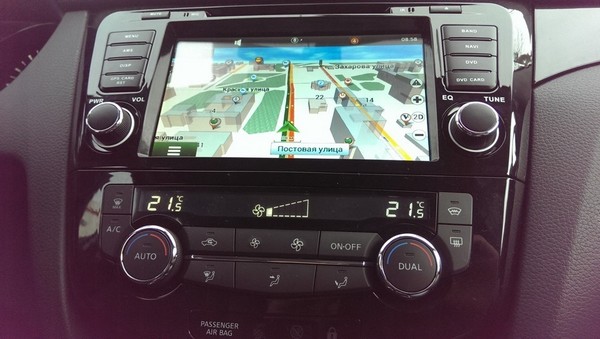

Уже два месяца наслаждаюсь ГУ на Андроиде 4.4 Kaier KR-8078.
До мероприятий с курсом рубля стоила 23 т.р.
Все работает, все устраивает, возможно, маловатое разрешение — 800 х 480.

37:1785

Характеристики ГУ Kaier KR-8078, Android 4.4

38:2290

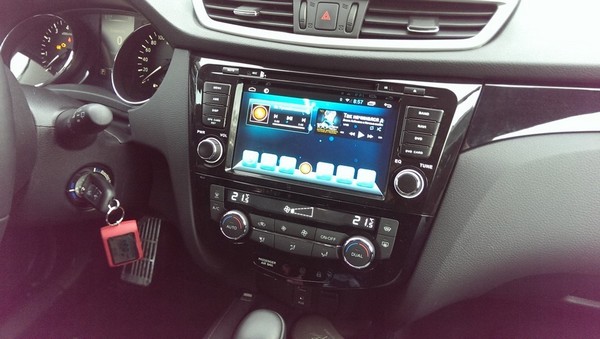

Можно ставить сторонние и родные виджеты. Погода и радио.

38:107


39:612

Музыка и Poweramp.

39:641


40:1146

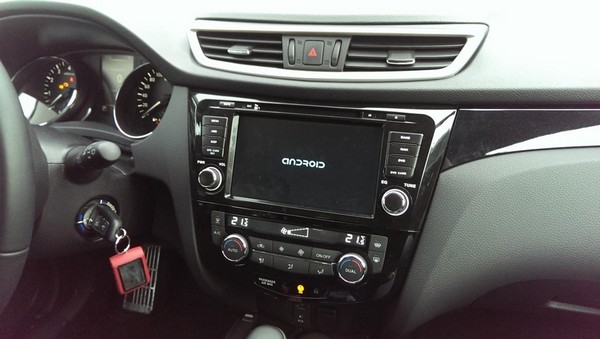

Полная загрузка — 20 секунд.

40:1200


41:1705

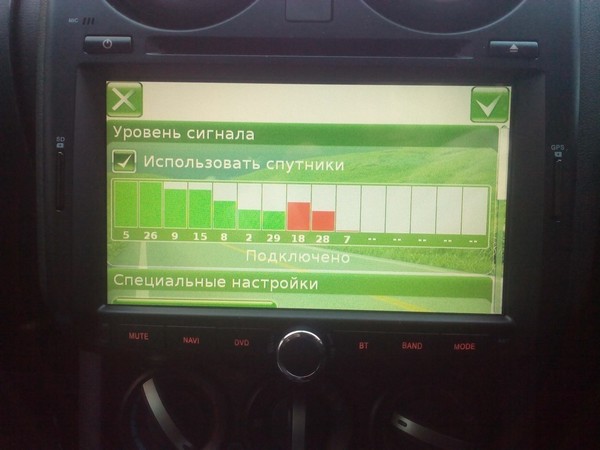

Заявлено наличие GPS и Глонасс, но ловятся, вроде, только GPS. Еще сильно не вникал.

41:1853


42:2358

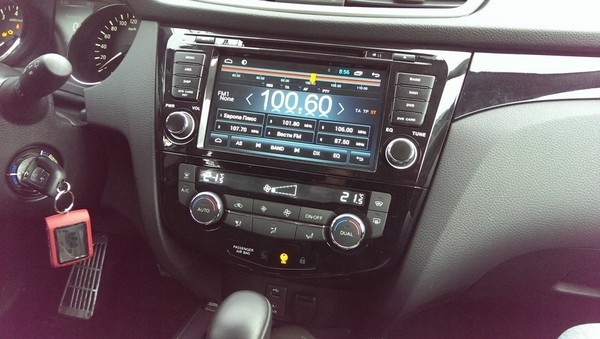

Радио, к сожалению, аналоговое.

42:59


43:564

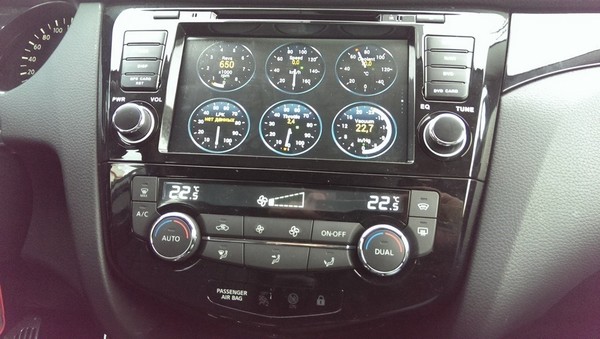

Torque Pro через диагностический адаптер OBDII ELM327 Bluetooth Super Mini.

43:670


44:1175

Последняя прошивка от RP. При прошивке MCU выбираем Teana 2013.

44:1280


45:1785

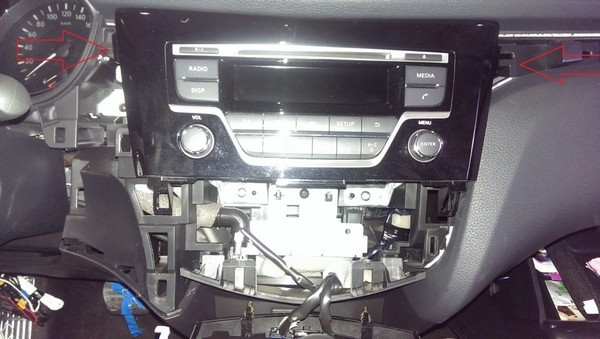

Таким образом можно достать родное ГУ. На форуме много описаний, как дойти до этой картинки. Но после этого самое сложное: надо отодрать на себя панель слева, открутить шурупы с двух сторон и снимать родное ГУ с блоком климата, т.к. он очень туго сидит на ГУ. Не включать зажигание при неподключенном климате — загорится ошибка подушки безопасности. Инфо об этом нашел уже после неправильной манипуляции.

45:2526




46:504

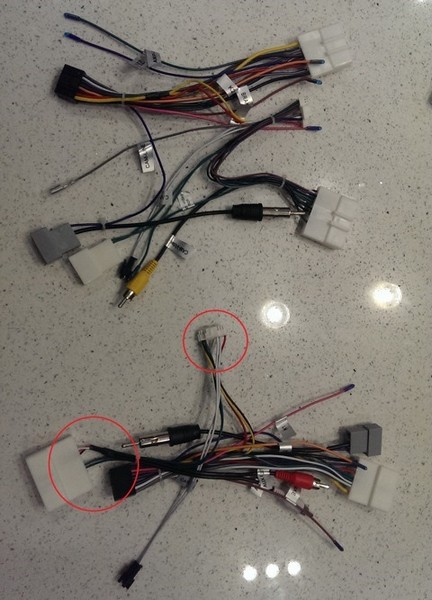

Два месяца мучился с неработающими кнопками на руле. Перепробовал кучу прошивок. Грешил на неисправный CAN-адаптер. Но потом поменял колодку проводов (сначала из-за жадности поставил более навороченную, видимо, она для комплектаций с круговым обзором) и все заработало. ГУ на кнопки реагирует, на маленьком цветном экране на панели приборов дублируется информация с ГУ. Кнопки настраивать нельзя. Если есть желание, можно припаять провода Key1 и Key2 от ГУ минуя CAN-адаптер к проводам с кнопок и получить резистивное управление и тогда появится возможность назначать действия на различные типы нажатий кнопок.

46:1613

Система Пользователи Меню Материалы Компоненты Расширения Справка Тюнинг и ремон... Тюнинг и ремонт ваз, уаз, газ, лада, рено, хенде и других автомобилей Менеджер материалов: Изменить материал Сохранить Сохранить и закрыть Сохранить и создать Сохранить копию Закрыть Справка Заголовок * Установка автомагнитолы Daewoo в Nissan Qashqai 13 Алиас установка-автомагнитолы-daewoo-в-nissan-qashqai Content Параметры публикации Параметры отображения материала Rating Item Setting Параметры редактирования Права доступа к материалу [Toggle Editor]

46:2538



5. Установка автомагнитолы Daewoo в Nissan Qashqai

Тема не новая, но я постараюсь более развернуто расписать процесс подключения USB/AUX разъема.

46:249

Начнем с краткой инструкции по снятию штатной магнитолы Nissan.

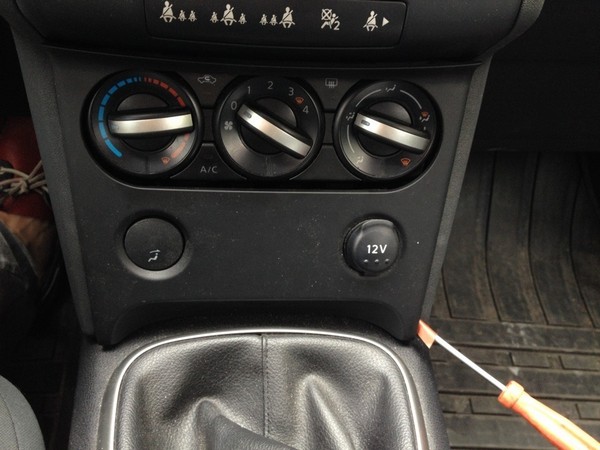

Рекомендую взять плоскую отвертку и обмотать ее жало изолентой для предотвращения повреждений пластика в результате последующих действий.

46:623

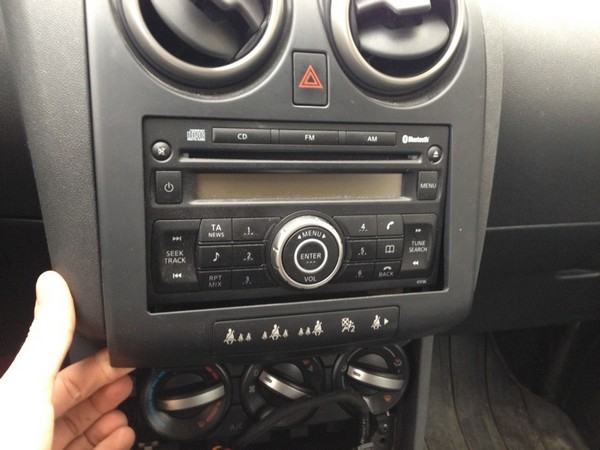

Поддеваем нашей подготовленной отверткой снизу с каждой стороны.

46:747

Установка автомагнитолы Daewoo в Nissan Qashqai

47:1252

инструкции по снятию штатной магнитолы Nissan

47:1335

Сняв нижнюю панель, поддеваем пальцами верхнюю по нижнему краю до момента отщелкивания нижних креплений.

47:1532


48:2037



инструкции по снятию штатной магнитолы Nissan

48:82

Далее отверткой отщелкиваем еще пару защелок в районе воздуховодов и головы.
Останется отсоединить провода от панелей и открутить четыре болта крепления магнитолы.

48:390


49:895

инструкции по снятию штатной магнитолы Nissan

49:978

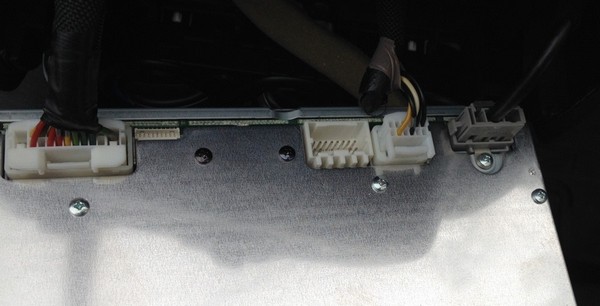

Достаем магнитолу и отключаем разъемы.

49:1053


50:1558

инструкции по снятию штатной магнитолы Nissan

50:1641

Далее на местной доске объявлений я нашел магнитолу от машины 2012 года, а именно Daewoo AGC-0071RF.

50:1810


51:2315

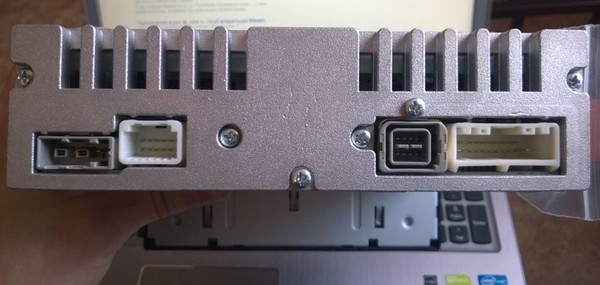

Daewoo AGC-0071RF разъемы подключения (фото из интернета)

51:93

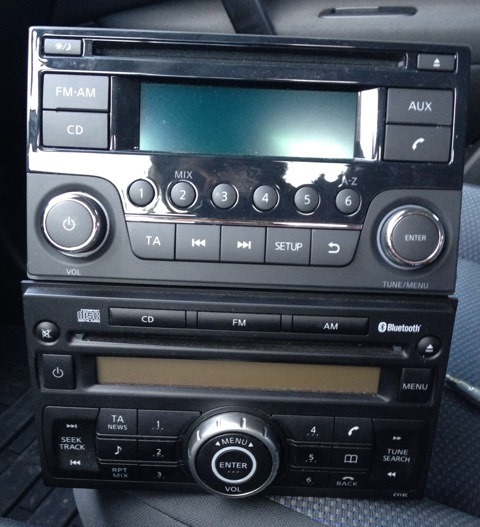

В сравнении с моей штатной 2007.

51:151


52:656

Daewoo AGC-0071RF в сравнении

52:699

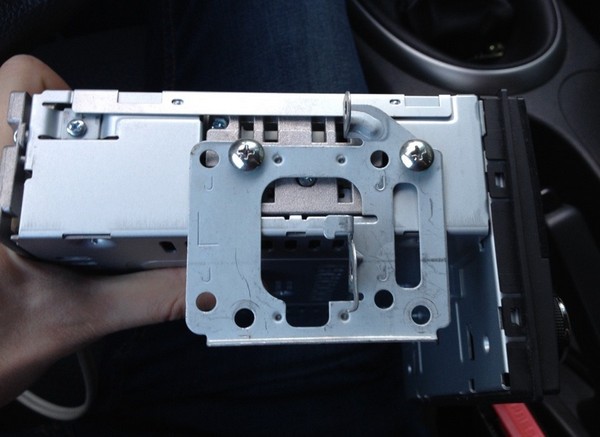

Остается прикрутить крепежные рамки от штатной к новой Daewoo AGC-0071RF

52:822


53:1327

Daewoo AGC-0071RF

53:1348

А вот дальше начался процесс, ради которого я и покупал данную магнитолу, а именно реализация возможности прослушивания музыки с USB/AUX/iPhone.

53:1604

Изначально в качестве теста был подключен разъем от системного блока, но вид данной конструкции откровенно не радовал.

53:1826


54:2331



Daewoo AGC-0071RF

54:20

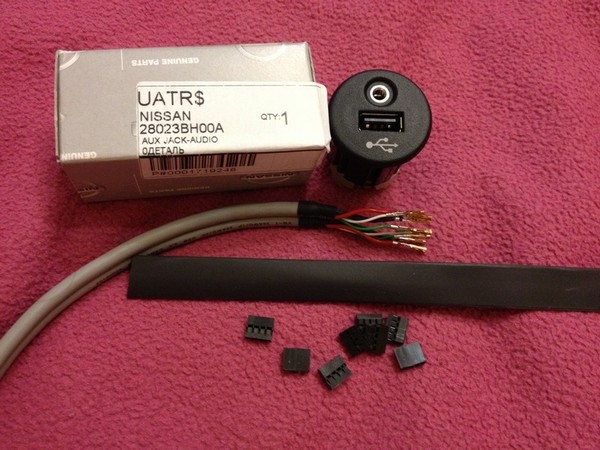

Так уж сложилось в ценообразовании на запчасти Nissan, что разъем USB/AUX 28023-BH00A стоит раз в десять дешевле кабеля для его подключения 24039-BH00A и было решено брать только разъем.

54:336


55:841

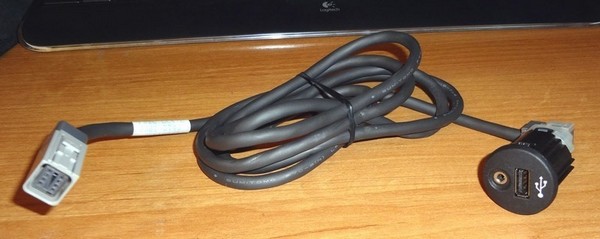

Nissan кабель 24039BH00A, разъем 28023BH00A

55:900

Далее был снят провод, который соединял материнку с фронтальной панелью системного блока. Так же пришлось докупить пластиковые разъемы на 4-pin клеммы (шириной порядка 8-9мм) т.к. родные на проводе были велики.

55:1280


56:1785

Nissan разъем 28023BH00A

56:1819

Я долго искал толково описанную схему подключения и в итоге решил сделать ее сам.
ВНИМАНИЕ: порядок пинов на магнитоле и на разъеме РАЗНЫЕ, внимательно изучите схему ниже.

56:2136




57:504

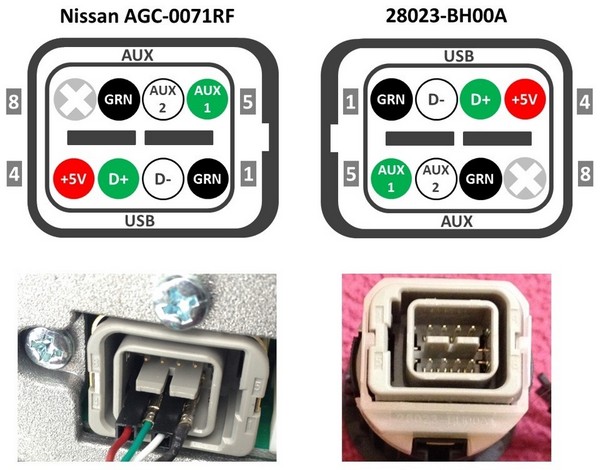

Схема подключения разъема 28023BH00A к магнитоле Daewoo AGC-0071RF

57:607

Для надежности я заизолировал термоусадкой соединения клемм с проводами.

57:746


58:1251

Nissan разъем 28023BH00A

58:1285

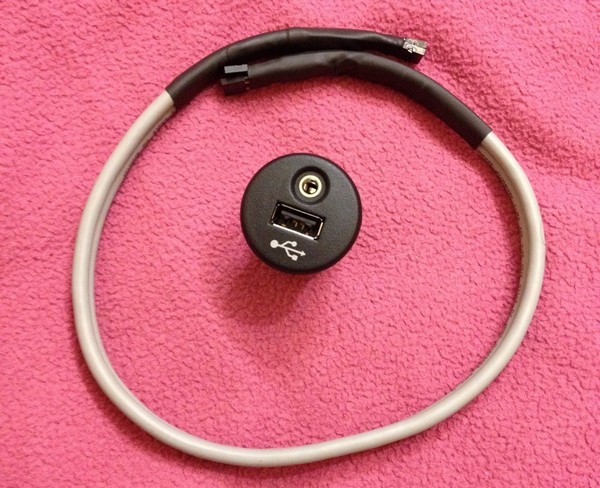

Готовый кабель обтянул финальным слоем термоусадки.
Поскольку разъем №8 не используется, то восьмую жилу нашего провода я согнул вдвое и "запаял" в термоусадке.

58:1583


59:2088



Nissan разъем 28023BH00A

59:33

Теперь он замечательно входит

59:92


60:597

кабель в Daewoo AGC-0071RF

60:634

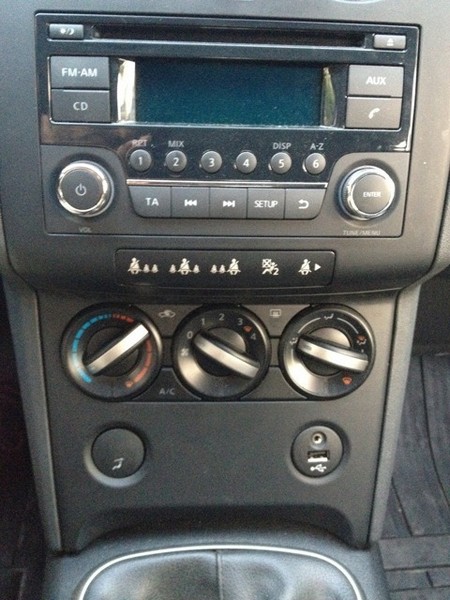

Решено было 12В розетку (он же прикуриватель) перенести в бардачок (об этом сделаю отдельный отчет позже), а на его место поставить наш разъем 28023-BH00A чтоб не колхозить новых дырок в панельке.

60:981


61:1486

Общий вид разъема 28023BH00A и магнитолы Daewoo AGC-0071RF

61:1573


62:2078



Общий вид разъема 28023BH00A и магнитолы Daewoo AGC-0071RF

62:86

Сам разъем GT17S-8DP-HU (или GT17-8DP-HU)
Компоненты разъема, кол-во (в один разъем), цена USD за шт.:
Терминал — GT17-30SCF — 10 шт. — $0,234
GT17-8DS-R — 1 шт. — $1,93
GT17-8DS-HU — 1 шт. — $2,92
GT17-8DS-SC(70) — 1 шт. — $2,86
GT17-8DS-7CF(70) — 1 шт. — $3,83
GT17-8DS-2C — 1 шт. — $3,55

62:486

Кабель необходим диаметром 6,8 — 7,2 мм, экранированный многожильный 7-8 проводной (жила из многих проводков, диаметр жилы 0,7 — 1,3 мм)

62:725

Схемы и датащиты по GT17 тут
www.mouser.com/ds/2/185/GT17_catalog-939356.pdf

62:827

Можно заказать тут: ru.mouser.com

62:882
