Установка магнитолы и AUX в штатную магнитолу Nissan Murano I через TAPE

Содержание статьи:

0:37

1. Установка AUX в штатную магнитолу Nissan Murano I через TAPE

0:142

2. Установка магнитолы в Nissan Murano I

0:212

1. Установка AUX в штатную магнитолу Nissan Murano I через TAPE

Установка AUX в штатную магнитолу Nissan Murano I через TAPE

1:817

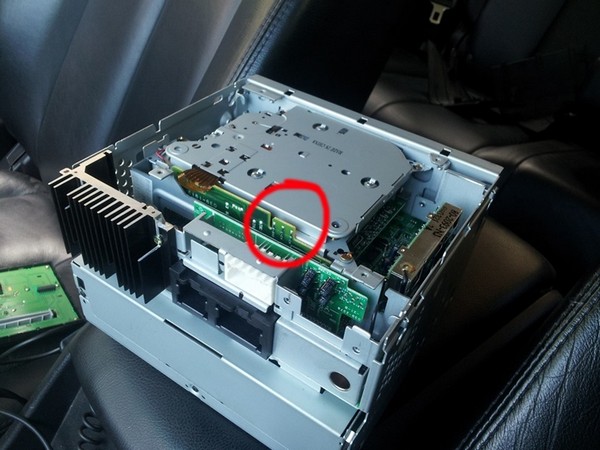

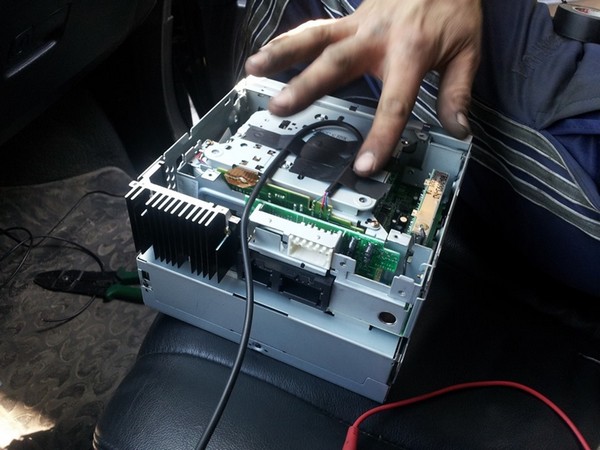

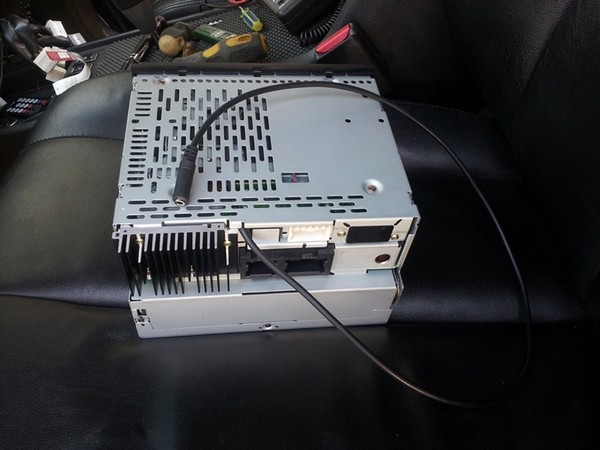

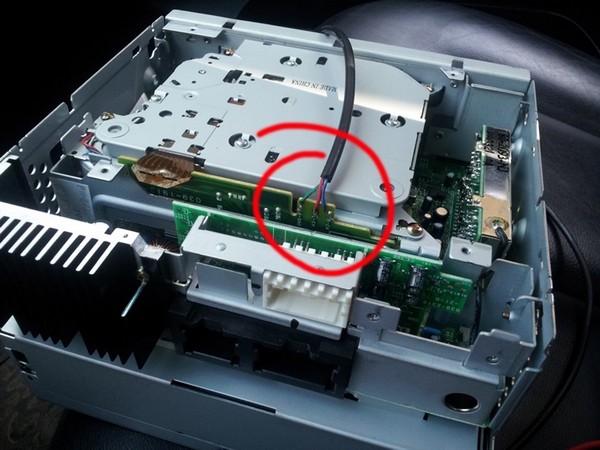

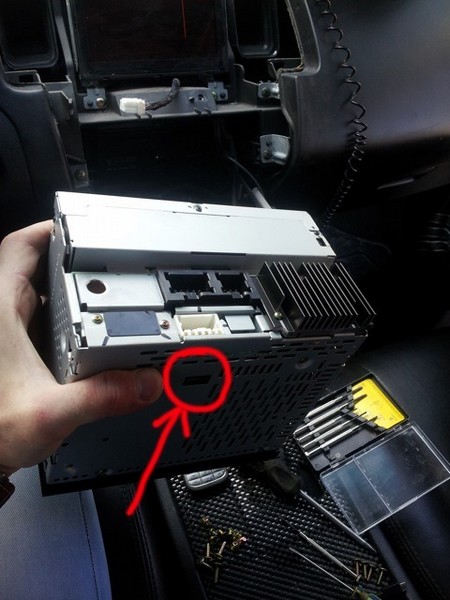

Сегодня проделал операцию на своем Мурано и магнитолой BOSE, так как диски уже записывать невмоготу, нужен был AUX…хотя бы) на фото видно, как припаивать кабель с AUX К плате магнитолы, магнитолу разбирать полностью не нужно, все легко и просто, смотрим фото:

1:1282

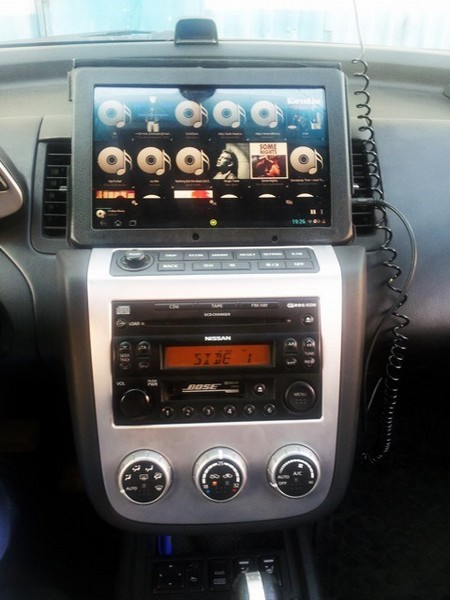

Звучит отлично, как с диска!

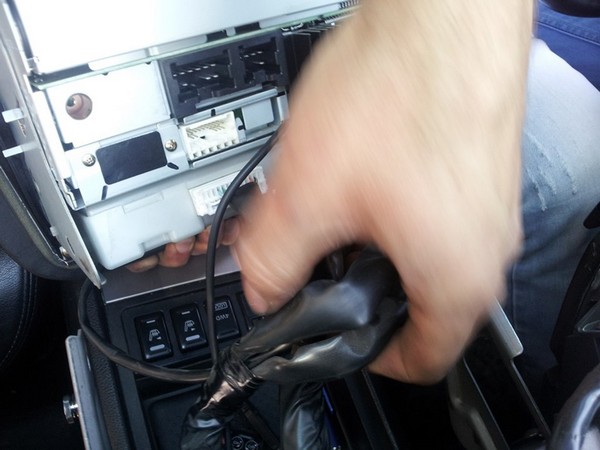

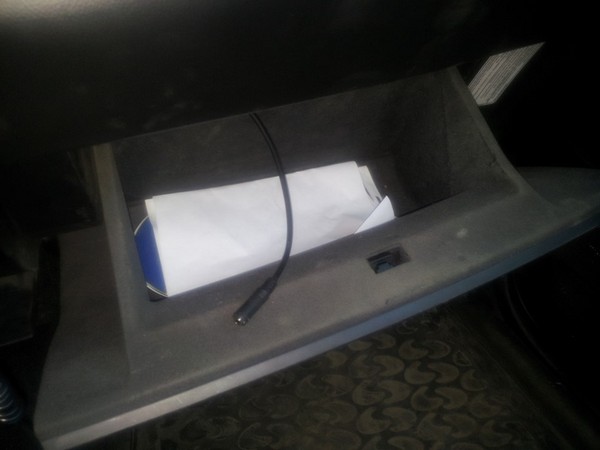

Чтобы включить Tape, нужно один раз засунуть отвертку в деку и дожать пластиковую штучку, которую дожимает кассета при входе и все, больше она не выключится, будете просто переключать режими между радио, диском и уже AUXом

1:1736


2:2241




3:504


4:1009


5:1514


6:2019




7:504


8:1009

2. Установка магнитолы в Nissan Murano I

Так как ISO провод для магнитолы уже купил. Осталось взять магнитолу.
Всем хорош Bose, но нужен DVD для просмотов мультиков, и USB. Но чтобы при этом осталось управление на руле и камера заднего хода.
Заказал на Ebayе с Гон Кога:
Eonon d2115 2 Din. По цене вышло также как купить в городе Kenwood, Sony, Prology.
Зато функций больше и в принипе у этой фирмы хорошее качество.
Особенности:
DVD-плеер, Bluetooth, CD-плеер, CD-R, CD-RW, FM-передатчик, MP3-плееры, Радио тюнер, Сенсорный экран
Разрешение: 800*480
Формат: Компакт-диск, DVD-R/RW, DVD-RAM, Видео CD, MP3,MP4,JPEG

8:2006



  • Управление кнопками на руле
  • Изображение с камеры: нормально/зеркало
  • Языки меню:

Английский/китайский/французский/португальский/немецкий/итальянский/японский/испанский/индонезийский/арабский/иврит/русский/тайский

8:427
  • 43 вида лого марок авто (пароль: 0000)
  • 9 Фоток фона
  • Авто-функция памяти
  • карта памяти SD- поддержка 32GB
  • Bluetooth

Установка магнитолы в Nissan Murano I

9:1154

6700р + 2200 доставка

9:1188


10:1693

просмотр мультиков, когда дочку в детский сад везу

10:1789


11:2294

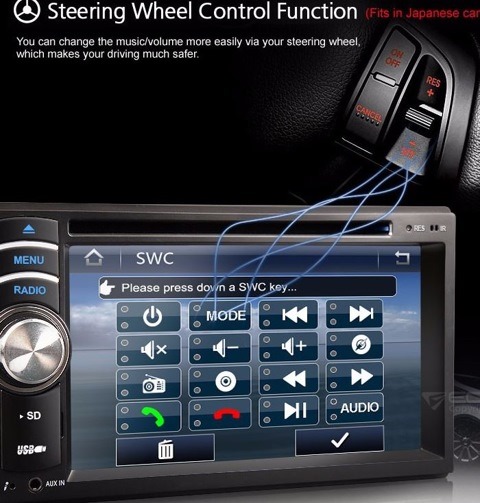

Управление с руля

11:35


12:540

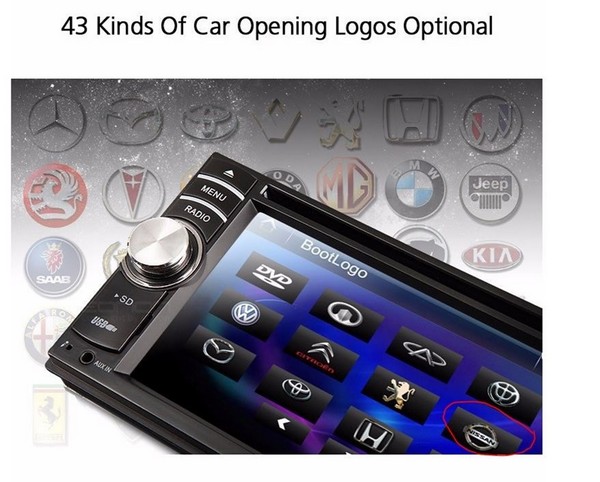

Можно выбрать любой логотип. В моем случае Nissan

12:628


13:1133

на всякий случай, для себя фотку на будущее

13:1215


14:1720

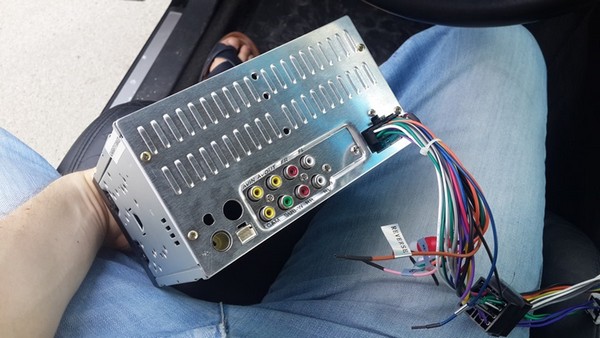

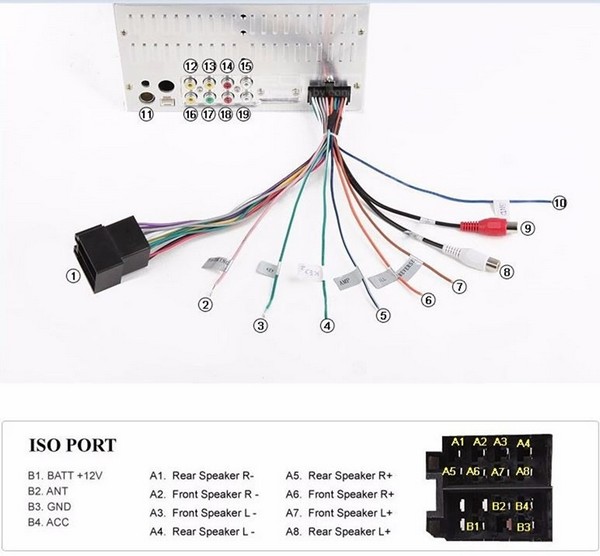

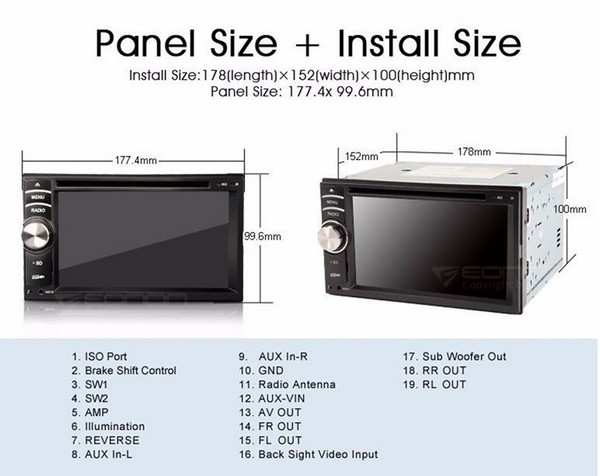

Поддерживает ISO разъем

14:1765


15:2270

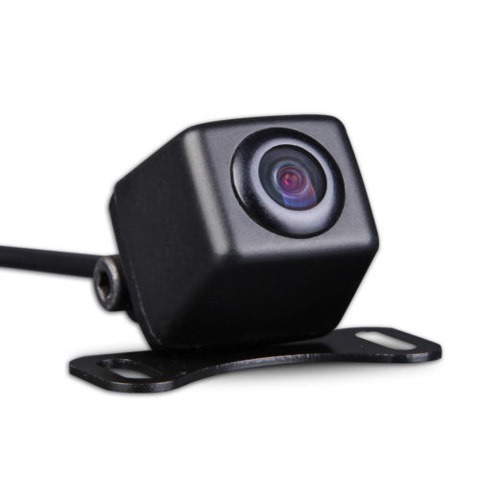

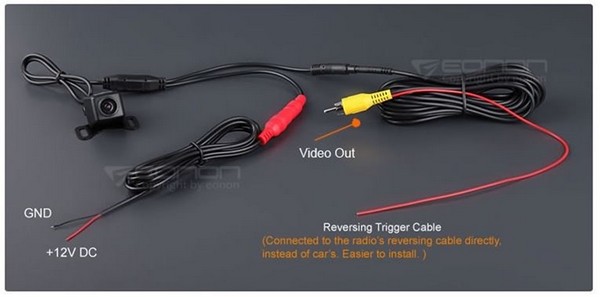

также взял камеру 2100р

15:42


16:547

Провода камеры

16:578

День провозился с установкой

16:635


17:1140

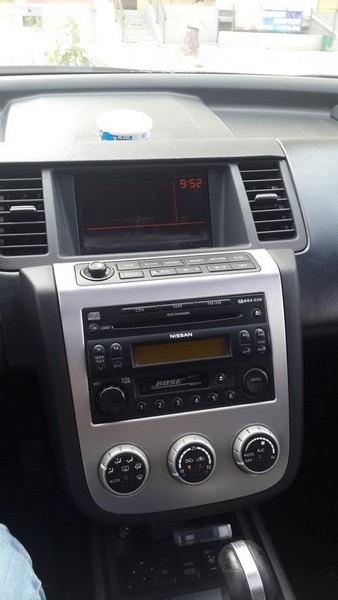

Так было

17:1159


18:1664

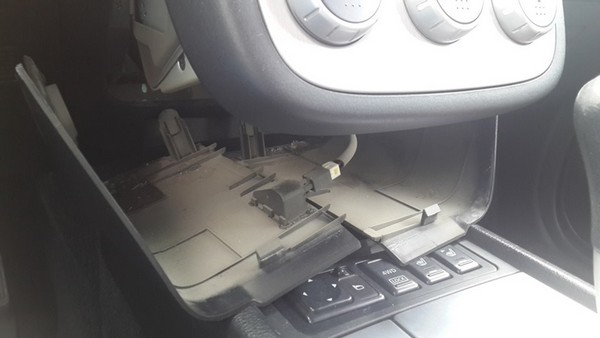

Снизу снимаем крышки. Снимаются легко. Держаться на защелках. Провод не стал отсоединять.

18:1831


19:2336

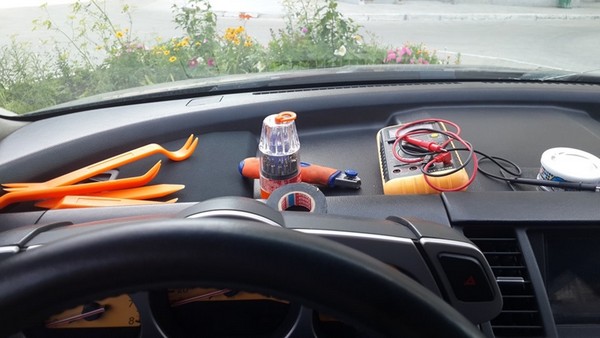

Набор инструментов

19:38


20:543

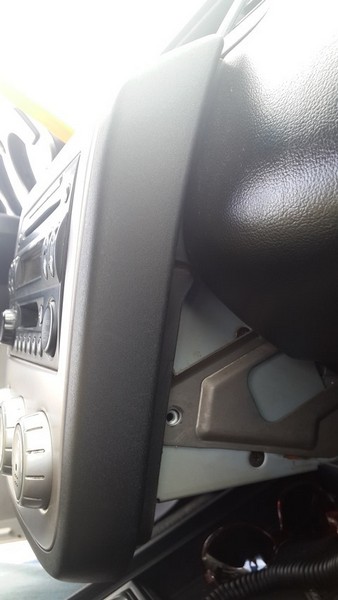

Откручиваем винты с 2х сторон

20:600


21:1105

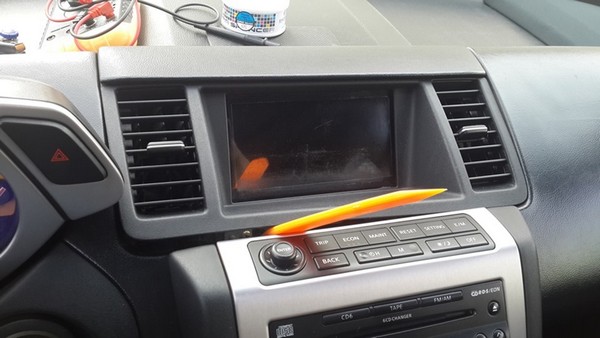

Подталкиваем панель снизу и снимаем

21:1175


22:1680

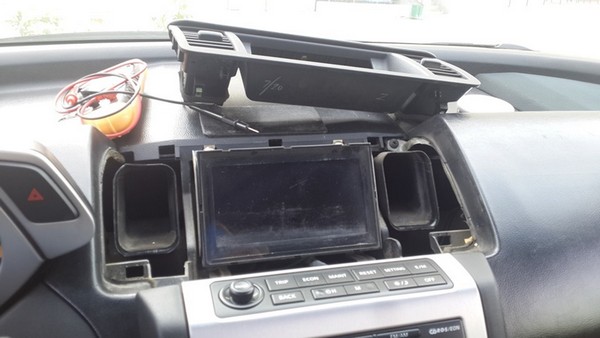

снятая панель.

22:1710


23:2215

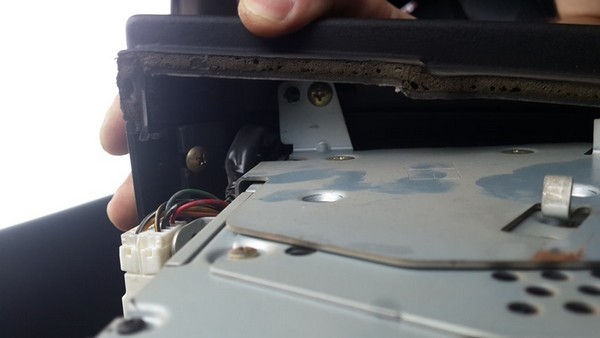

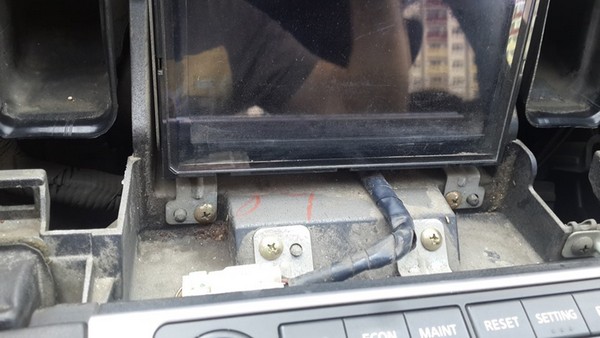

откручиваем эти винтики

23:47


24:552

вытаскиваем штекер

24:591


25:1096

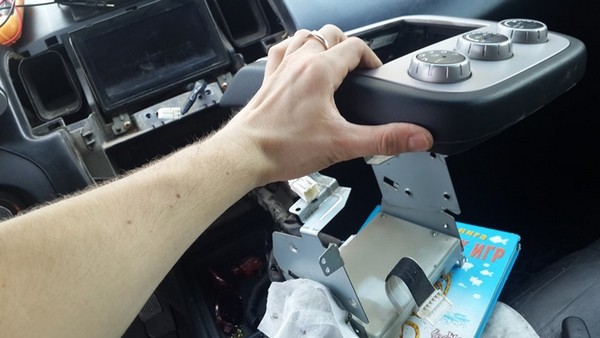

отодвигаем панель магнитолы с климатом

25:1172


26:1677

откручиваем по 4 винта крепления магнитолы с каждой стороны

26:1790


27:2295

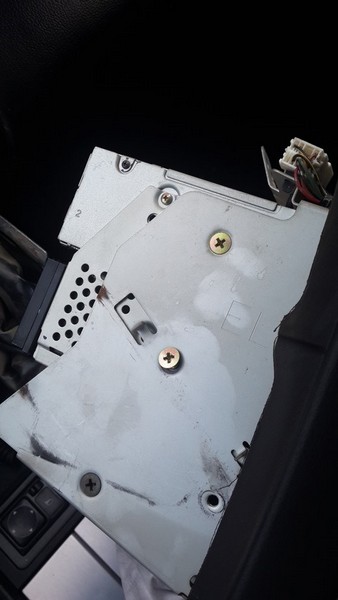

откручиваем винты крепления металлической рамки и пластиковой панели

27:132


28:637

вытаскиваем панель

28:676


29:1181

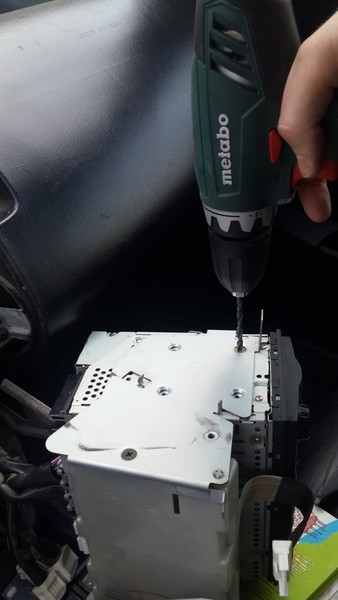

один винт пришлось высверливать, не откручивался и всю резьбу сорвал

29:1311


30:1816

снял старую магнитолу

30:1860


31:2365

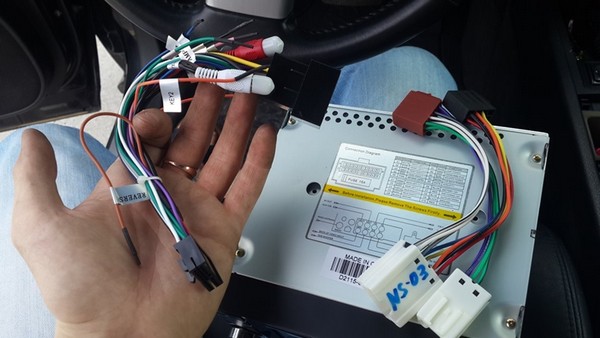

провода новой магнитолы и провода ISO для ниссан, которые я докупал, чтобы не резать провода

31:168


32:673

подключил провода

32:710


33:1215

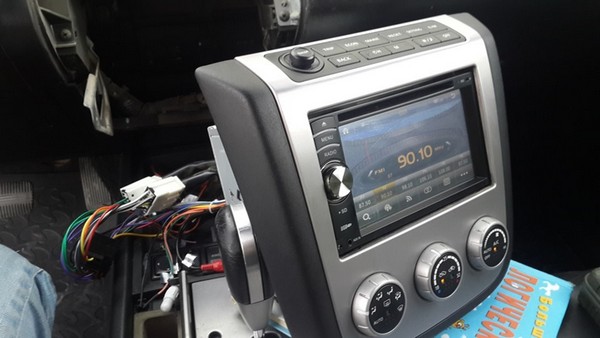

экран работает, а музыки нет

33:1270


34:1775

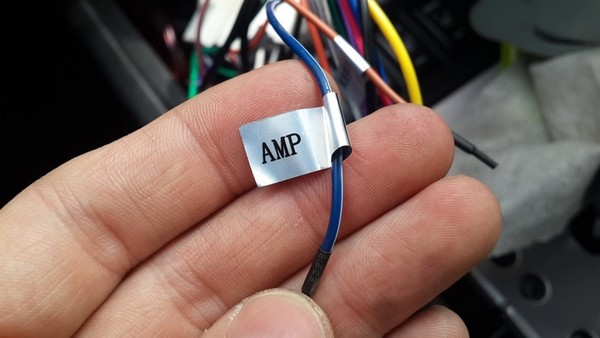

Подключаем провод от новой магнитолы с названием AMP(усилитель) на ЗЕЛЕНО-БЕЛЫЙ проводок на маленькой фишке. Музыка появилась

34:2007



Также:
Подключил кнопки управления магнитолы с руля:
Провода на магнитоле key1,key2,key GNG. Цепляем Кей 1 на зеленый провод в фишке, Кей2 на Бело-зеленый провод фишки и КейGND на черно-зеленый провод в фишке.
Все кнопки функционируют.
Если у вас не показывает видео, пишет-видео во время движения запрещено
За это отвечает провод с названием Parking. Я его кинул на черный провод, где провода управления магнитолой с руля
Провод illumination отвечает за подсветку магнитолы при включении габаритов. За подсветку отвечает красно-синий провод.

34:964


35:1469

Все работает

35:1496

Магнитолой доволен. Остался только зазор сверху, потому что заводская магнитола чуть больше.
Теперь нужно подключить камеру заднего вида, провода уже вывел, осталось дотянуть до багажника.
