Установка магнитолы на Mazda 626

Задача: установить автозвук в Mazda 626.

0:72

Установка магнитолы на Mazda 626

1:577

Для установки: Mystery MMD-740 автомобильный мультимедийный.

1:684

Ход работ по установке автозвука для Mazda 626

1:767

Производим демонтаж старой магнитолы

1:840

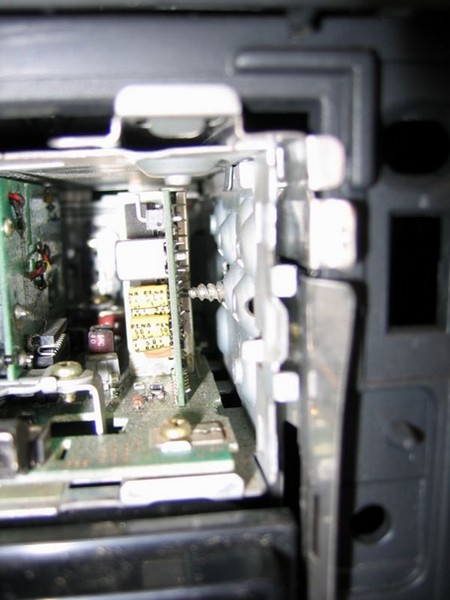

С трудом вынул:
Установка магнитолы на Mazda 626
намертво закрепили.
Подключение было выполнено от разъема типа мама (ответный к нашему родному) провод шел сначала к разъемчику на каждом проводе, затем была скрутка, затем все это зажималось в клеммник.

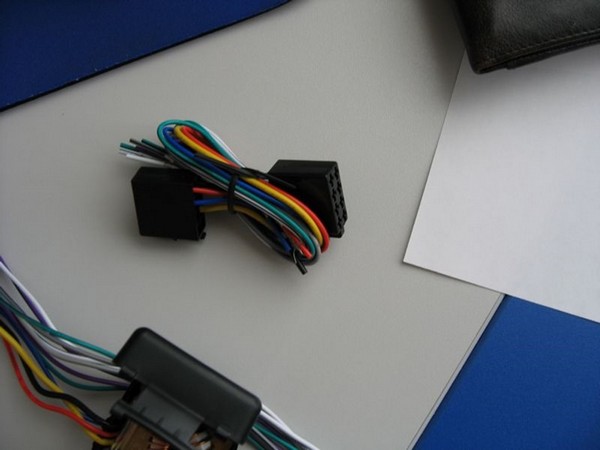

Из этих двух разъемов типа мама и входящий в комплект переходников:
Установка магнитолы на Mazda 626

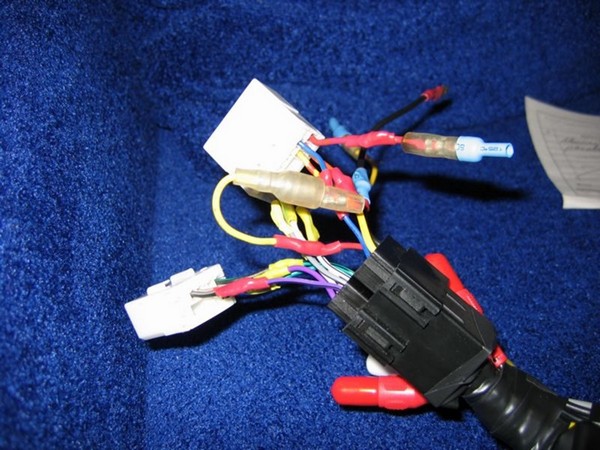

Спаял переходник с термоусадками и переключателем режима работы магнитолы.
Установка магнитолы на Mazda 626
Дело в том, что магнитолы имеют 2 входа под "+" один питающий второй прерывающий. Первый идет на батарею, второй на замок зажигания и на нем появляется + тока при ключе в замке в положении ACC. Я же оба запитал от АКБ и теперь магнитола работает всегда вне зависимости от положения ключа. Правда, некоторые магнитолы почему - то высасывают АКБ за ночь при таком подключении. Поэтому и сделал возможным легким перетеканием проводов сделать как надо.
Полочка у меня уже была, но держалась тока на двух саморезах. Подобрал еще 2 смореза. Все в сборе одним узлом (полочка и магнитола) закрепил на родных полозьях. Для тылового монтажа в магнитоле предусмотрено сзади отверстие под входящий в комплект поставки резиновый шпенек, который входит в отверстие в задней вертикальной стойке и фиксирует магнитолу. не стоит об этом забывать. Родную рамку магнитолы не стал ставить, ибо не налезла.

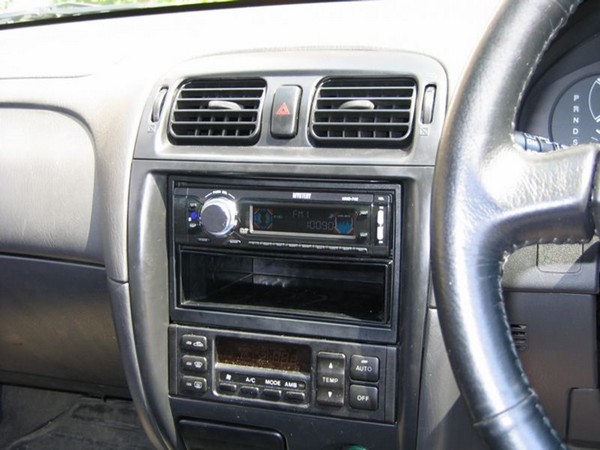

Все подключил, поставил, включил и был поражен качеством звука. Не ожидал от Мистери такого - очень хороший звук, гораздо лучше моего предыдущего панасоника на предыдущей машине.
Установка магнитолы на Mazda 626

5:5458





5:9

Но левый передний динамик так и не заработал. Надо разбирать дверь. Для этого:
1. Снимаем треугольник у зеркала заднего вида просто потянув его на себя.
2. Выкручиваем 3 пистона спереди двери и 2 сзади
3. Посередине примерно обшивки снимаем заглушки и выкручиваем винт.
4. Выкручиваем винт рамки обрамления замка открывания двери
5. Поддеваем площадку с выключателем(лями) стеклоподъемника, отсоединяем от нее разъем и выкручиваем еще один винт
6. Тянем панель снизу на себя, отщелкиваются 2 защелки и свободно поднимаем вверх.
Вот он наш динамик.

5:1006

7. Выкручиваем 4 самореза крепящих его к двери вытаскиваем отключая родной разъем. Берем мультиметр и меряем его сопротивление.

5:1242

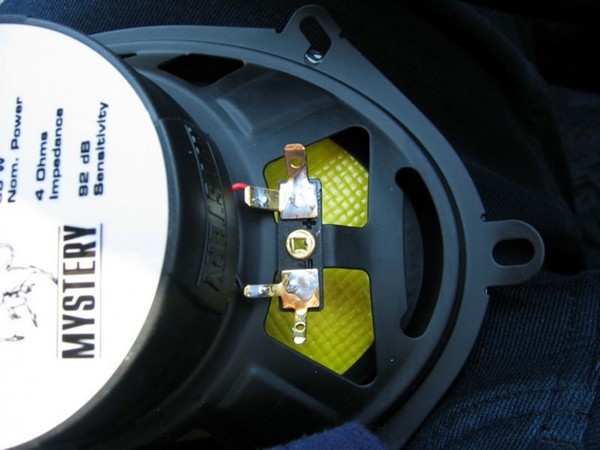

Пошел в магазин подбирать новый. Итак на выбор моего размера 5х7 дюймов есть Mystery MF-57, двухполосник. Очень хорошо сделан, в комплекте саморезы и клеммы (они другие, не родные 7 мм, а 5 и 2 мм

5:1580


Установка магнитолы на Mazda 626
Итак, ставим. Для этого первым делом отдираем пластиковый брызговик от старого динамика (сидит на клею) и лепим на новый. Отрезаем идущий из двери родной разъем и при помощи скрутки и термоусадки прикручиваем к проводам разъемы из комплекта. АХТУНГ! в отличие от всей системы, в левой двери "+" это синий с черным провод, а "-" фиолетовый, а в правой серый с синим "+", а желтый "-". Я этого не учел ибо по логике оно должно быть наоборот и пришлось второй раз разбирать левую дверь.

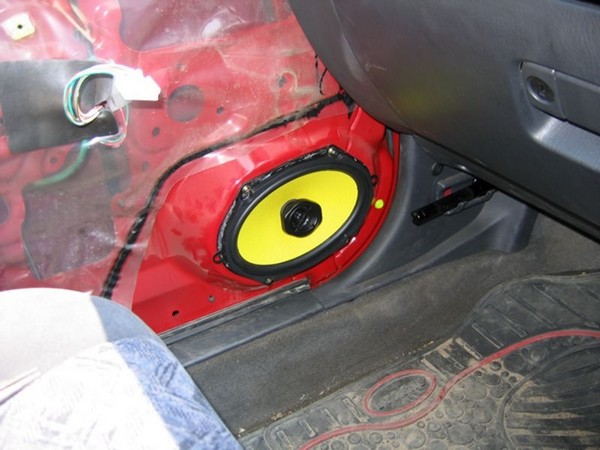

Теперь все собираем, не забываем брызговик, надеваем клеммы аккуратно, чтобы не отломать площадку, и прикручиваем намертво родными саморезами. Поворачиваем высокочастотник вверх. Встало супер:
Установка магнитолы на Mazda 626
Проверяем - работает. Теперь собираем дверь в обратной последовательности и проделываем процедуру на второй двери. На замену динамиков у меня ушло 40 минут.
Результат: звуком очень доволен! Играет просто классно, не ожидал такого. Работы по установке магнитолы и замене передних динамиков на Mazda 626 выполнены.

7:4373



http://forums.drom.ru/mazda-capella-626/t69971.html

7:54
