Установка магнитолы Hyundai Sonata EF

Содержание статьи:

1. Характеристики магнитолы Pioneer DEH-X3600UI Hyundai Sonata EF

2. Установка 2 din Android магнитолы в Hyundai Sonata EF

3. Доработка родной магнитолы 2дин Hyundai Sonata EF

4. Скрытые настройки магнитолы

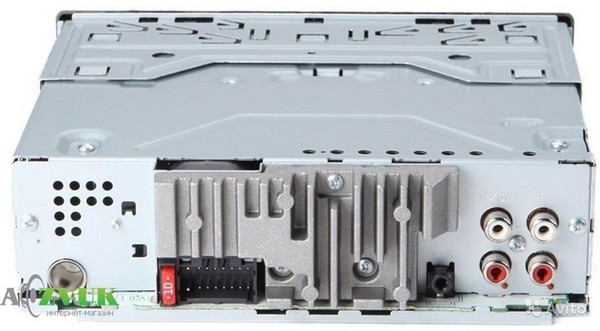

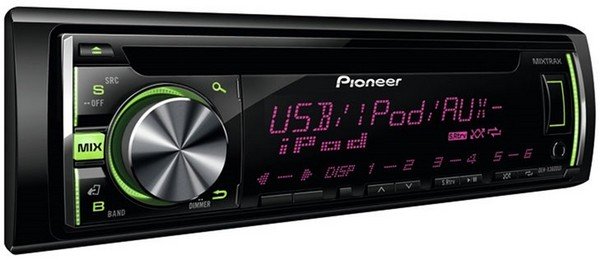

Характеристики магнитолы Pioneer DEH-X3600UI Hyundai Sonata EF

Характеристики магнитолы Pioneer DEH-X3600UI Hyundai Sonata EF

Почему именно эта магнитола? Цена и качество то что я хотел я получил, дизайн суперсовременный, тем более купил с магазина не за 5 300 р как продавалась, а со скидкой за 3 000 р. Читал про нее много, качество достойное, две пары тюльпанов под пару усилков, тоже плюс.



Характеристики:
Аудио
Выходная мощность встроенного усилителя: 50 х 4 Вт
Линейные выходы: 2
Проигрыватель компакт-дисков
MP3/WMA-декодер: Есть
Воспроизведение WAV-файлов: Есть
Тюнер
Предустановки тюнера: 24
Функция RDS: Есть

Описание Pioneer DEH-X3600UI:

-Съемная передняя панель
-Широкоугольный VA ЖК дисплей (1,5 строки с 13+4 символами)
-Подсветка кнопок 210,000 цветов RGB
-Вход для ДУ на руле
-Поддержка кириллицы
-Автоматическое приглушение звука при ответе на вызов мобильного телефона
-Разъем Aux (вход для дополнительного устройства] (на фронтальной панели)
-Прямое подключение сабвуфера
-Разъем подключения проводного пульта ДУ
-Прямое управление плеером iPod®
-Выход предусилителя, тип RCA 2 (фронтальные АС, тыловые АС или сабвуфер)
-USB Вход (подсвечиваемый) на фронтальной панели
-Telephone Line In
-Поддержка iPhone, iPod
-Совместимый с Android версии 4.0 и выше. (Для Android 2.3 можно скачать приложение Pioneer)
-Функция восстановления качества звука
Digital Direct
-5-полосный графический эквалайзер
-ФВЧ, ФНЧ
-Регулятор уровня источников
-Mitrax EZ

Характеристики магнитолы Pioneer DEH-X3600UI Hyundai Sonata EF

Установка 2 din Android магнитолы в Hyundai Sonata EF

Установка 2 din Android магнитолы в Hyundai Sonata EF

Хочу поделиться впечатлениями об установке 2 диновой китайской магнитолы. Поставил я ее месяца 2-3 назад. Просто то лень, то отсутствие времени не давало сделать отчет. Итак, для установки нам нужна собственно магнитола, крепеж и оригинальная 2din панель. С покупкой панели были самые большие трудности. Они почти нигде не продаются, а если и есть во всяких экзистах, то за космические деньги от 5тр и выше. Тут мне повезло. Экзист выставил одну панель за 2000 и я сразу же её купил.
После этого долго высматривал на алиэкспрессе магнитолы. Заказал с доставкой через EMS. Пришла за 10 дней.
Опыта в установке подобных устройств у меня нет, но твердо решил, что ставить буду сам. Кстати, если думаете что это слишком сложно - здесь могут поставить http://koreanaparts.ru/autoservice/kia. Они знают толк в корейских автомобилях.

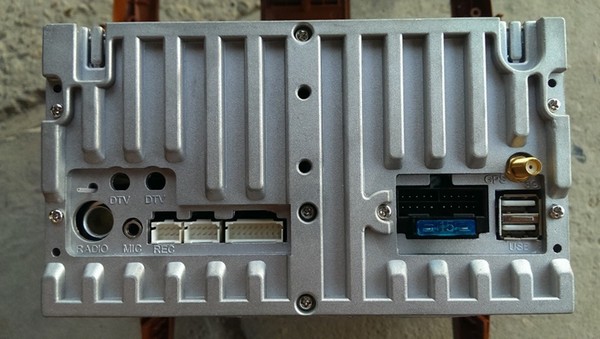

С подключением проводов все оказалось просто. Разъем ранее стоявшего 1 динового пионера просто подключил к колодке проводов китайца и все заиграло сразу как надо. Кроме этого провел провод подсветки кнопок к плюсу габаритных огней и провод, отвечающий за запрет воспроизведения видео во время движения кинул на массу.

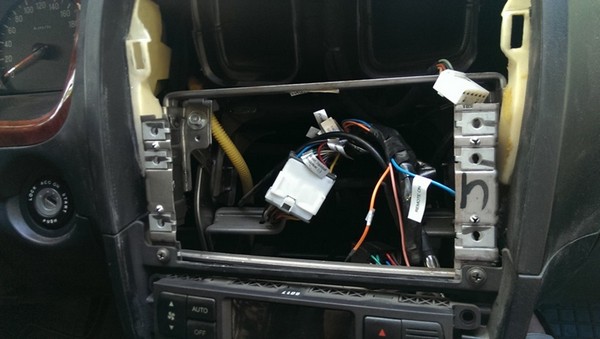

Самые большие трудности доставила как раз сама установка. Долго колхозил разные разные уголки для крепления, но нормально поставить так и не получалось. Потом вспомнил, что на американках и кореянках шли штатно двухдиновые магнитолы. Заказал кронштейны от них. По отверстиям кронштейны и магнитола не совпали и пришлось сверлить. Зато к торпеде закрелилось все без гемора.
Теперь по самой магнитоле. Звучит достаточно неплохо. Очешь шустрая, тормозов в работе замечено не было. Навигация работает отлично. Экран емкостный. Чистый андроид 4.2.2. Двухъядерный проц 1.6 гГц. Цвет и яркость подсветки кнопок регулируется, что есть не во многих андроид магнитолах. На фото кажется что он немного отличается от штатного цвета, но в реале все один в один. Самый большой плюс, это наличие wifi. Включил на смартфоне раздачу и наслаждаюсь в поездке онлайн радио без рекламы. Есть также блютуз громкая связь.
Цена вопроса:

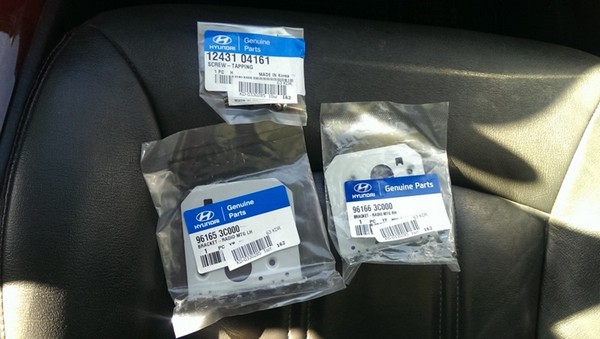

Кронштейн автомагнитолы 96165-3C000 — 42р
Кронштейн автомагнитолы 96166-3C000 — 42р
Панель регулировки климат-контроля 84741-3C050RF — 2080р
магнитола — около 13800р

Ссылка на характеристики магнитолы www.aliexpress.com/snapshot/6175569849.html
Сечас подумываю о приобретении OBD адаптера, регистратора и камеры заднего хода
Короче я доволен. Кто не гонится за суперзвуком а за функционалом-самое то!

Установка 2 din Android магнитолы в Hyundai Sonata EF

Установка 2 din Android магнитолы в Hyundai Sonata EF

Установка 2 din Android магнитолы в Hyundai Sonata EF

Установка 2 din Android магнитолы в Hyundai Sonata EF

Установка 2 din Android магнитолы в Hyundai Sonata EF

Установка 2 din Android магнитолы в Hyundai Sonata EF

Установка 2 din Android магнитолы в Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин

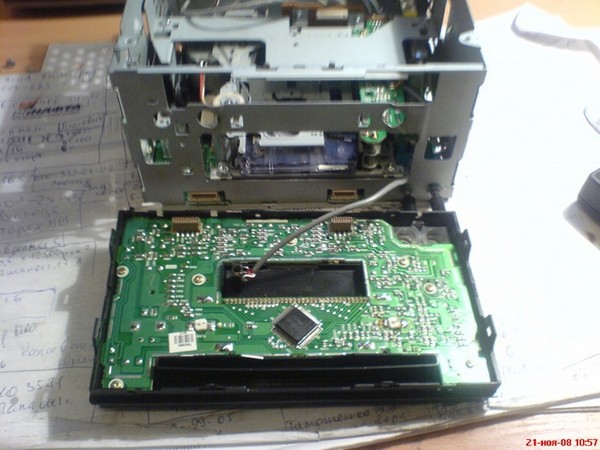

Врезал МР3 плеер вместо касеты и сделал линейные выходы под усилок.

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Доработка родной магнитолы 2дин Hyundai Sonata EF

Скрытые настройки магнитолы

Решил я на магнитоле сделать своё меню.
Для начала я просто на рабочем столе магнитолы хотел сделать побольше ярлыков под программки (на магнитоле стоит WINCE 6.0), программ полно, особенно навигации, а вот ярлыки для них, как оказалось, самому не перенести на рабочий стол т.к. это грубо говоря отдельная программа.Навигации на карте памяти аж 5 программ, а запустить можно только одну, если хочешь другую, то нужно влезать в меню настроек и менять путь до нового экзешника.И так каждый раз при замене проги, даже если хочешь врубить тотал командер, то аналогично…просто меняешь путь для проги навигации и запускаешь нужное.
Ну да ладно.суть прикола…Если зайти в меню настроек и нажать быстренько сначала на левый угол, а потом на правый угол экрана, то включится отдельное, скрытое меню настроек.Во как…

Скрытые настройки магнитолы

Нажимаем домик на экране для входа на экраны.

Скрытые настройки магнитолы

нажимаем левый и потом правый углы экрана и у ная появляется новое запароленное меню. пароль 12345

паролик от этого меню 12345.Затем нажимаем ОК или галочку и попадаем в меню дополнительных настроек.

Скрытые настройки магнитолы

меню допнастроек радио

Скрытые настройки магнитолы

меню допнастроек телевизора

Скрытые настройки магнитолы

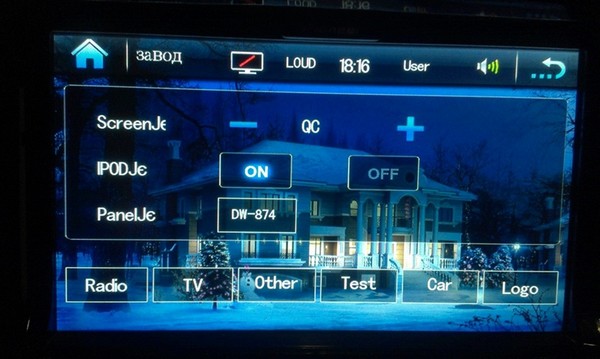

меню допнастроек вида меню и экрана

clip_image028

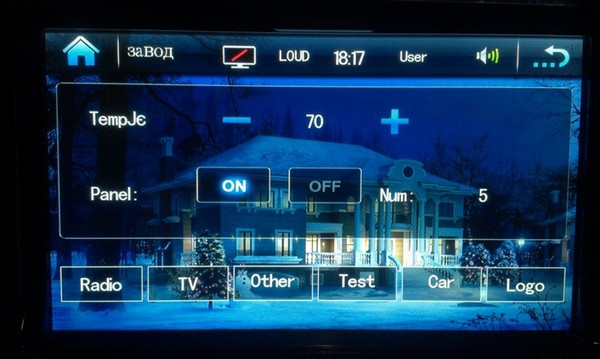

какое-то ещё тестовое меню.Как я понял оно тестирует откидывание экранчика.

clip_image029

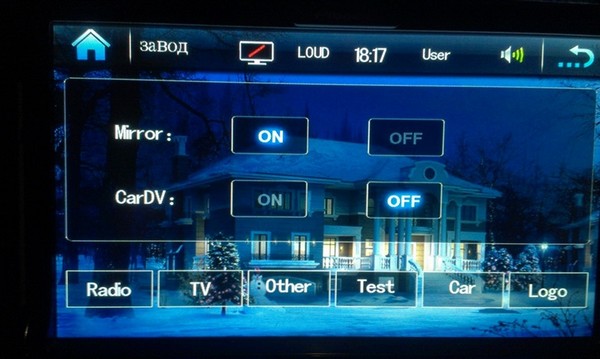

меню допнастроек подключения камеры заднего вида и доп входа.

clip_image030

меню заставки.Ноу меня оно почему-то не активируется, хотя пишет, что картинок АЖ 73

перезапускаем магнитолу

clip_image031

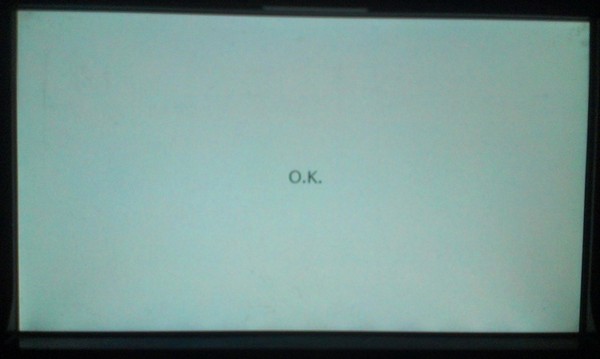

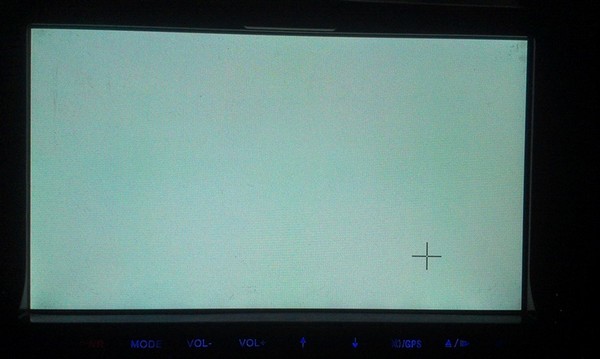

калибруем заново экран

clip_image032

clip_image033

перенастраиваем все настройки радио

clip_image034

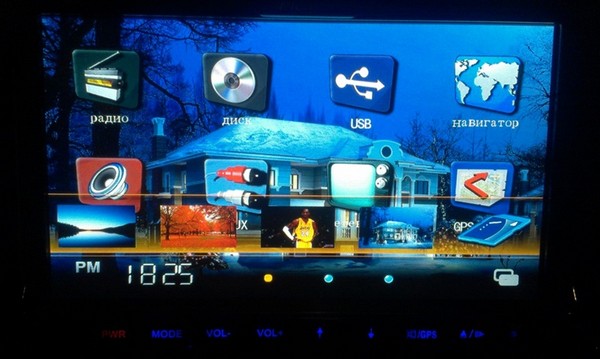

меняем местами ярлыки на привычное нам местоположение

Скрытые настройки магнитолы

В результате манипуляций у меня на радио вместо пустой кнопки MORE появилось меню РДС.

Скрытые настройки магнитолы

заново указываем путь для проги навигации и радуемся.

Скрытые настройки магнитолы

а это просто 3 экрана на магнитоле…

Скрытые настройки магнитолы

Скрытые настройки магнитолы

Скрытые настройки магнитолы

ТОЛЬКО при наличии этих 3-х экранов можно включить доп.меню настроек.
