Установка планшета в штатное место Nissan Murano I

Тут будет немного информации по внедрению планшета.
Некоторая информация взята с сайта pccar.
Планшет взят Nexus 7 (2012) с 3g 32gb был приобретен мной до Нового года 2012 за разумные деньги. Так как вышла новая моделька 2013 года реши эту модель внедрить в машину.
Первые мысли так как европеец есть камера заднего хода и эту функцию очень удобная. Было решение перекинуть её с навигационного экрана на магнитолу. А штатную навигацию снять и положить в дальний ящик) И так начнем.
Плюсы данного решения.
— качественный дисплей
— не дорогой (за максимальную модель б.у. можно взять в пределах 200$)
— все необходимое сразу на борту
— может быть вмонтирован без разборки и пайки
— огромное комьюнити и функционал
— всегда свежая ось (можно залить любую прошивку) но для работы самый адаптированный под CARPC CM 10.1 от Тимура
— всегда будет поддержка множества приложений из-за популярности модели
— НА ПЛАНШЕТЕ НА ДАННЫЙ МОМЕНТ РЕШЕНЫ ВСЕ ПРОБЛЕМЫ И НА ЖИВУЮ ПРОТЕСТИРОВАНЫ ВСЕ НЕОБХОДИМЫЕ В КАРПК ФУНКЦИИ.

0:1809

НА НЕКСУСЕ РЕАЛЬНО, а не в теории, РАБОТАЕТ:
— автостарт при подаче питания
— качественный блютус и гпс (на моих китайах были вечные отваливания блютус устройств)
— работа тача в отрицательных температурах
— кнопки на руле (мной будут не задействованы)
— качественный штатный звук
— качественная работа внешних ЮСБ звуковых карт
— USB FM радио
— USB: хабы, 3г, мышки, клавы, винты, флешки, сетевухи, веб камеры, цифровые тв тюнеры
— одновременная работа хоста и зарядка планшета
— аналоговая камера заднего вида через Изикап
— и многое другое

0:2808



Так как монитор в машине 7 дюймов и планшетка 7 дюймов можно обойтись без шпаклевки и резки. Останется придумать только крепление самого планшета. Но с этим трудностей нет.

0:315

Для начало взяв планшет нужно решить для себя нужно ли дополнительные USB, радио и т.д
Для решение подключения USB хаба есть прошивка от CM 10.1 http://mehrvarz.github.io/nexus-7-usbrom/ для этого нужно сначала планшет рутануть. Информации по рутированию полно в интернете. Займет времени минут 30 для полной заливки прошивки в планшет. После этого как и у многих на форуме и в частности меня нужно проделать маленькие настройки в самом планшете. А именно:
— в настройках "для разработчика" включена галочка "не выключать экран при подачи питания"
— в настройках безопасности включена галочка "не блокировать экран"
— в настройках экрана включены галочки "не показывать заставку" и "авторегулировка яркости"
— в настройках USB HOST включенs галочки "Fixed installation" и "Fast charge"
— в настройках звука "не занижать звук при подключении наушников"
— установлена программа таскер и в ней создано правило "при выключении зарядки выключить все радио интерфейсы, закрыть программы и выключить экран"
Для себя я решил пока не выдирать из планшета аккумулятор, а подключить его по OTG кабелю. И припаять к кнопке power 2 проводка и вывести на отдельную кнопку. Для перезагрузки и включения устройства.
На данный момент жду с Ebay кабель OTG и стабилизатор на 5v 2.1 аm
В планах:
Разобрать со штатной камерой
Разобраться с программой таскер ( Если кто разбирается не откажусь от помощи)
Снять штатный экран и внедрить планшет
Уже адаптированно:
Так как в 2 дин магнитоле есть функция блютуз. То он отлично коннектится с планшетом и все штатное управление на руле хорошо функционирует с планшетником.

0:3158



Установка планшета в штатное место Nissan Murano I

1:504

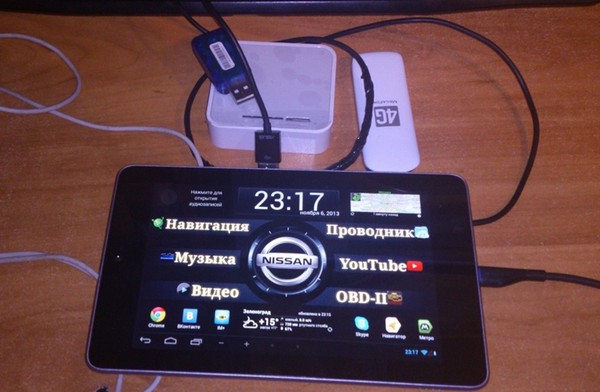

Планшет был полностью перепрошит и переделана оболочка.

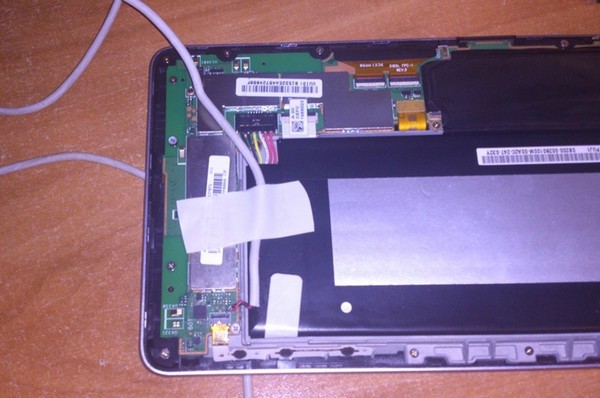

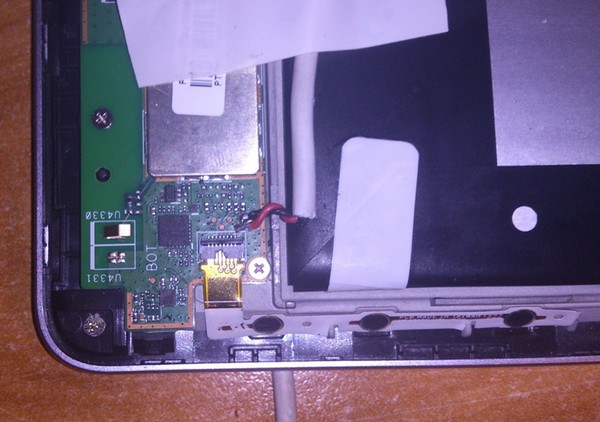

На днях напаял провод POWER и удлинил его на 2 метра для удобства установки.
На данный момент было куплено:

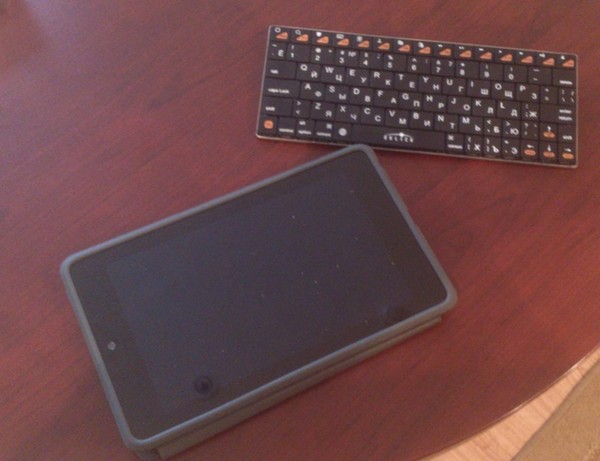

bluetooth клавиатура
Мобильный 3G/4G-роутер TP-Link 3020
4g Megafon модем
USB хаб D-Link DUB-H7
Кнопочки, провода…
Звуковая карта. Но скорей всего устанавливаться не будет. По причине беспроводной передачи звука
Заказал и до сих пор ожидаю OBD-II и понижающий трансформатор с 12v на 4.2 3а, 5 3а. OTG кабель. Почта России…
Все было протестировано и работает замечательно. Осталось уже встроить в консоль. На днях этим займусь.
Аккумулятор планшетный решил пока оставить для тестирования.

1:1640

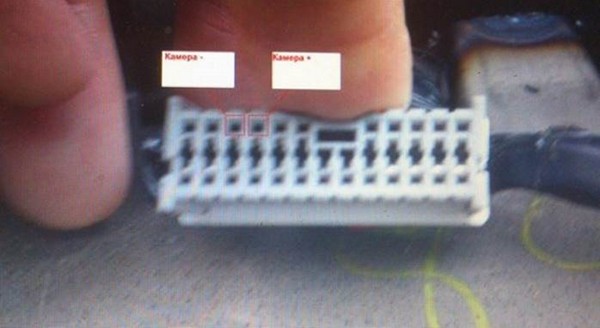

Для, тех у кого евро мураник и идет штатно камера заднего вида. Фотка с форума распиновки разъема для установки на другой экран. На днях снял штатный экран навигации и подцепил на экран магнитолы камеру заднего вида. Все работает замечательно.
Немного фото.

1:2119




2:504


3:1009


4:1514


5:2019



https://www.drive2.ru/l/2202692/, https://www.drive2.ru/l/2304953/
