Установка, подключение и характеристики сигнализации для Ford Mondeo

Содержание статьи:

0:37

1. Автономная сигнализация Thatcham Cat1 для Ford Mondeo

0:124

2. Характеристики сигнализации с автозапуском StarLine A91 для Ford Mondeo

0:246

3. Советы по установке сигнализации в Ford Mondeo

0:331

4. Настройки сигнализации с автозапуском для Ford Mondeo

0:430

5. Установка сигнализации на Ford Mondeo и точки подключения

0:538

6. Настройка автодожима стёкол и автоблокировки центрального замка в Ford Mondeo

0:687

1. Автономная сигнализация Thatcham Cat1 для Ford Mondeo

Надумал установить и активировать сигнализацию Thatcham, с автономным питанием, с датчиками объёма и периметра.

0:976

Установка, подключение и характеристики сигнализации для Ford Mondeo

1:1481

Штатная Автономная сигнализация Thatcham

1:1554


2:2059



Кронштейн под сирену

2:41

Человек, который занимается активацией функций сказал, что нужно проверить замок капота. Есть ли разъём или нет. Но как оказалось, это абсолютно не важно, так как мой блок BCMii не поддерживает замок капота, хотя провода к замку есть. Также посмотреть датчики объёма в потолочной консоли. Пошёл смотреть. Датчиков нет, стоят черные заглушки. Комплект таков: Датчики объёма в потолочной консоли, автономная сигнализация (сирена с датчиком наклона) под крыло и если поддерживает BCMii, то замок капота с разъёмом.

2:965


3:1470

Замок капота, датчики объёма, сирена с датчиком наклона

3:1575

В замок капота подключен зеленый разъём. Вынул его и ощупал разъём замка. Пусто.

3:1724


4:2229

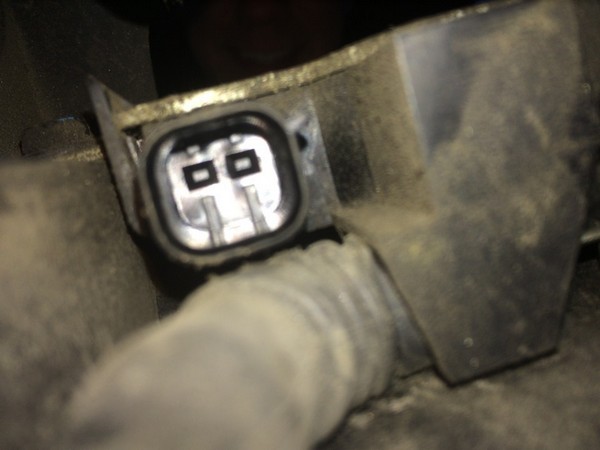

Пустой разъём замка капота

4:52

Узнал, что нужен замок BS7A 16700-BA. У меня стоит BS7A 16700-AA. Разница в предпоследней букве.

4:206


5:711

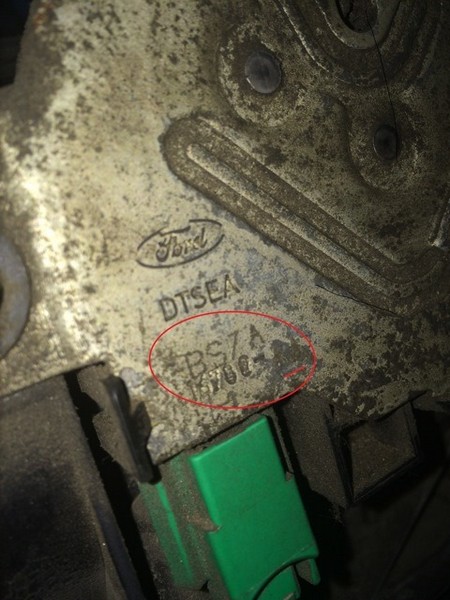

Номер замка

5:736

У меня замок капота без разъёма и сигнализация работает без всяких ошибок. Докупил датчики объёма и автономную сигнализацию с датчиком наклона.

5:1004


6:1509

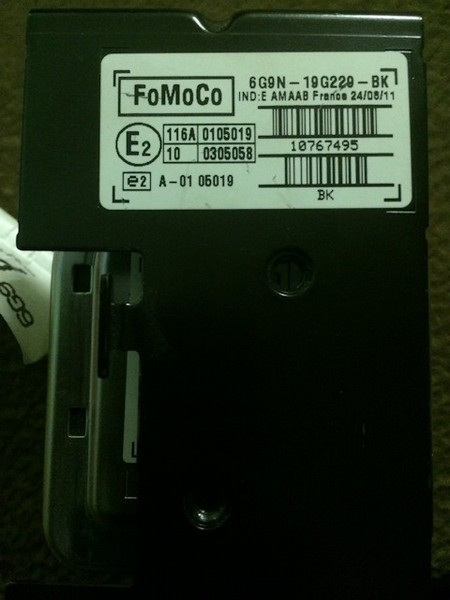

датчики объёма в потолочную консоль

6:1579


7:2084

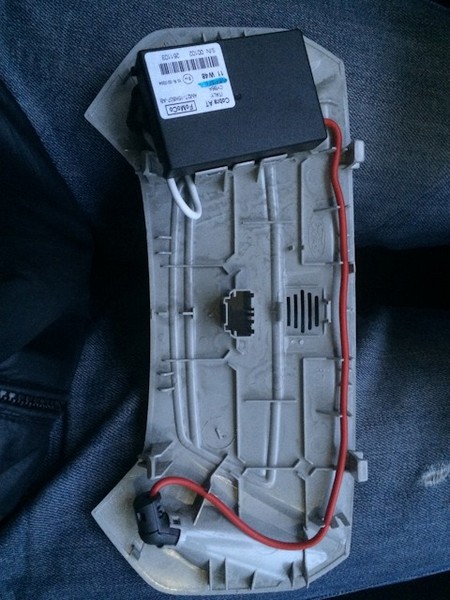

разъём в модуле датчиков объёма

7:61


8:566

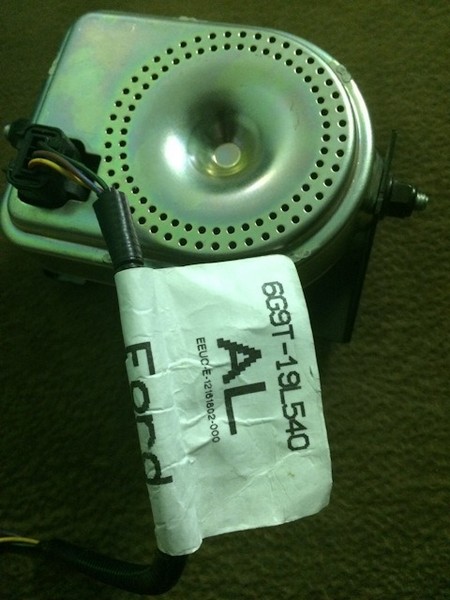

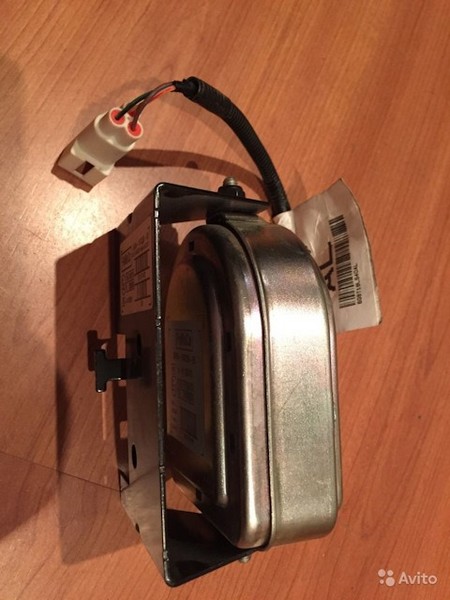

Сирена на кронштейне.

8:609


9:1114

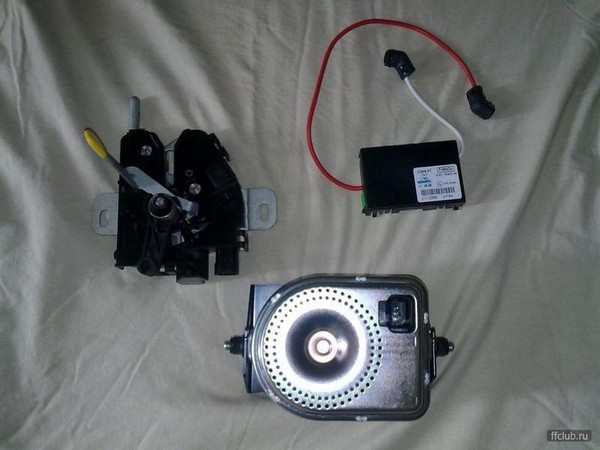

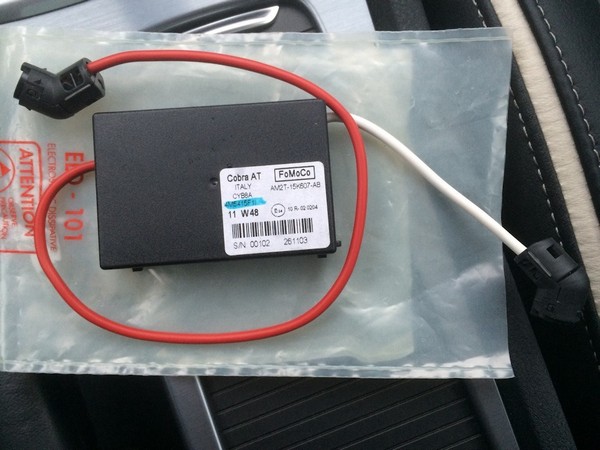

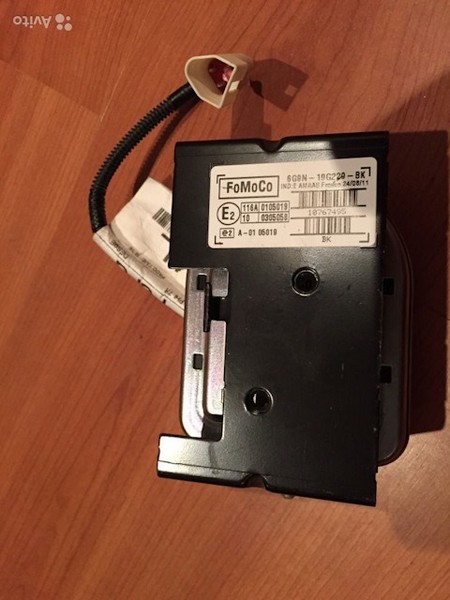

Автономная сигнализация с датчиком наклона. Полный комплект: кронштейн, провод, сирена.
Сирена ставится под подкрылком переднего левого колеса. Под него там есть место. Сняв колесо и подкрылок, прикручиваете кронштейн. Провод прокладывается через отверстие в подкапотное пространство. Устанавливаете сирену на кронштейн. Ставите подкрылок и колесо. Далее, нужно демонтировать корпус воздушного фильтра, снять АКБ и демонтировать корпус АКБ.

9:1930


10:2435

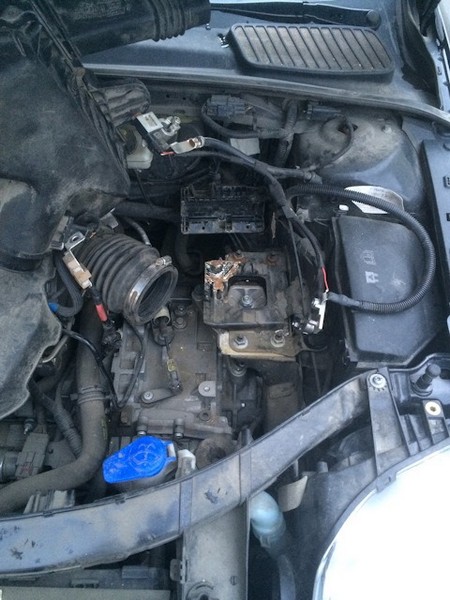

Подкапотное пространство со снятым АКБ и корпусом под АКБ

10:109


11:614

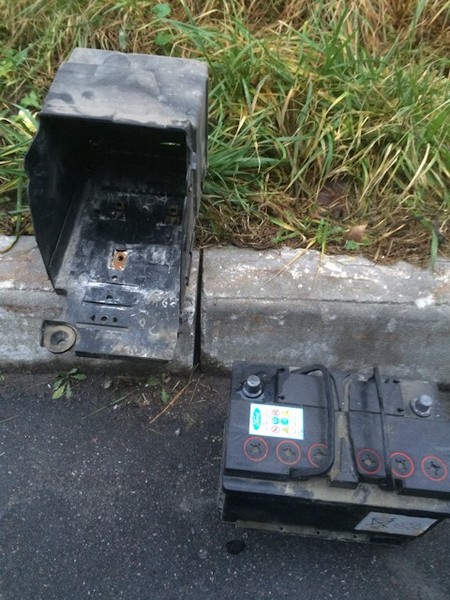

корпус и АКБ

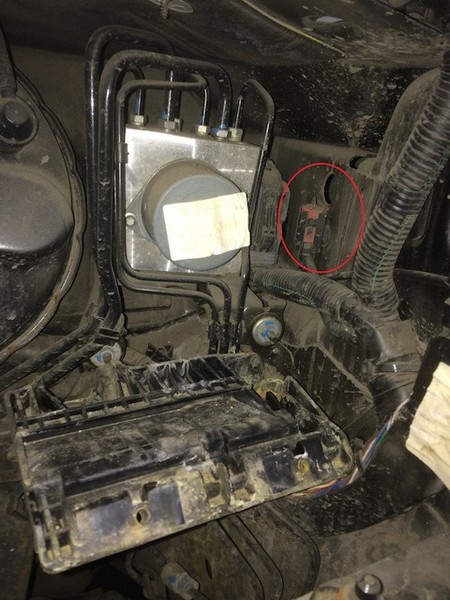

За корпусом АКБ и находится нужная фишка сигнализации. В ней красная заглушка. Снимаем заглушку и подключаем провод от сирены.

11:873


12:1378

Фишка сигнализации и отверстие под крыло для провода.

12:1480

Датчики объёма ставятся в потолочную консоль.

12:1568


13:2073



Датчики установлены

13:40

Проводки под них скорей всего нет. Я докупал проводку с фишкой у товарища.

13:178


14:683

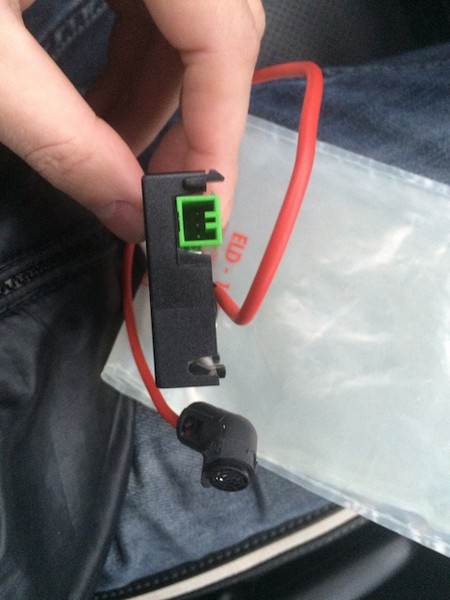

провод с фишкой датчиков объёма

14:745

С помощью медного провода (сечением 2.5мм) протягивал проводку от блока BCMii до потолочной консоли. Снял правую обшивку с передней стойки у лобового стекла. Держится на двух клопах и держателе желтого цвета.

14:1122


15:1627

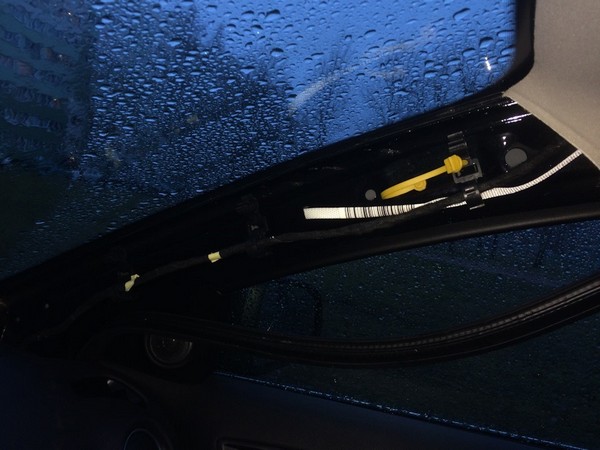

стойка правая у лобового стекла

15:1689


16:2194

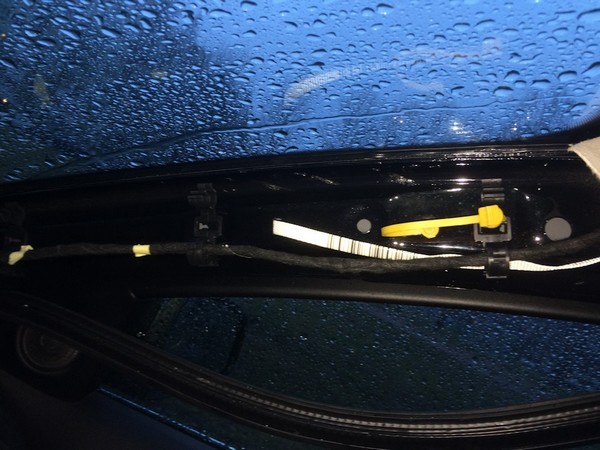

правая стойка

16:28

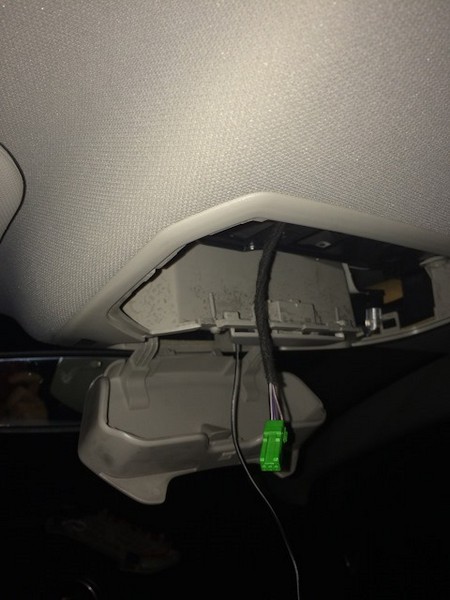

Отогнул немного потолок и просунул провод. Подключил фишку к модулю. От фишки три провода. Провод (BK-WT) черный с белым на массу (под очечником есть винт, место куда прикрутить провод массы), а оставшиеся два провода подключил в разъём С4 (20-pin. Черного цвета), который находится в блоке BCMii. Если вытащить разъём и посмотреть во внутрь, то увидим розовую крышечку. Аккуратно снимаем её и добавляем нужные провода. Фиолетовый провод (VT) на номер 9. Серо-красный(GY-RD) на номер 19. Защёлкиваем крышечку и вставляем разъём обратно в блок BCMii.

16:991


17:1496

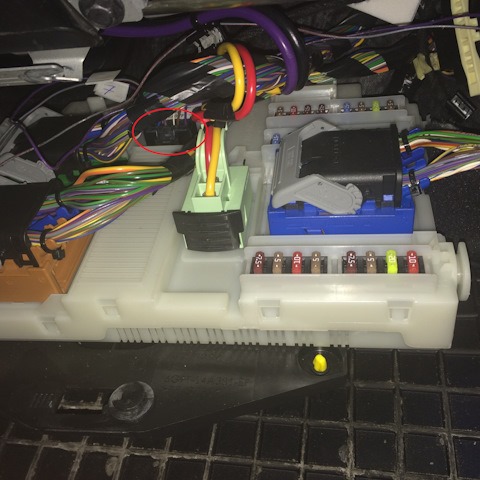

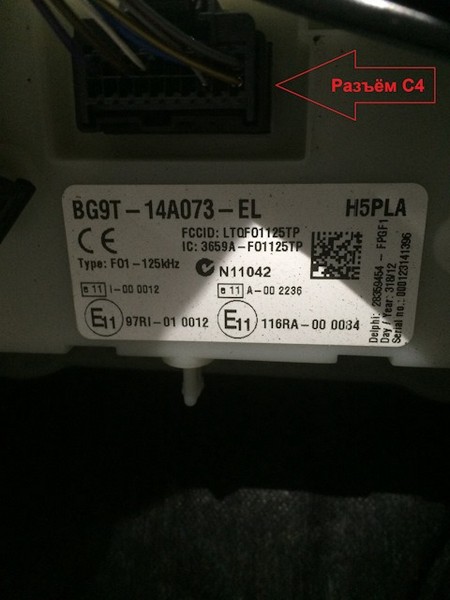

Разъём С4

17:1516


18:2021



Разъём С4 черного цвета.

18:46

Затем активировали всё это дело. Выбираем пункт: Thatcham CAT1. На приборной панели, при постановке на охрану, мигает красная лампочка. Если машину приподнимать, то сработает сирена (та, что под крылом). Это и есть датчик наклона в действии). Если закрыться в машине и через некоторое время махнуть рукой, то сработают датчики объёма, опять же, сработает всё та же сирена под крылом. ЭТО И ЕСТЬ Сигнализация THATCHAM категория 1 с датчиком объёма и периметра, звуковой сигнализацией, с автономным питанием. Если нужна двойная блокировка замков, то нужны сами замки во все двери и соответствующий пункт в меню активации.

18:1152


19:1657

В сборе. Вид сверху

19:1695

Проверял, всё работает и радует

19:1756

2. Характеристики сигнализации с автозапуском StarLine A91 для Ford Mondeo

Starline a91 dialog обзор автосигнализации с автозапуском, технические данные, Старлайн А91

19:2033



Star line a91 dialog обзор авто сигнализации с автозапуском

19:96

Starline a91 dialog обзор авто сигнализации с автозапуском

19:192

Система была разработана специально для работы в условиях города, была увеличена дальность её действия до 2000 м и устойчивость к помехам. Управление системой производится с брелока с русским, интуитивно понятным интерфейсом.

19:608

Система обладает функцией автоматического запуска двигателя; работает по диалоговому коду радиоуправления, получившему название «Быстрый диалог» — код управления с ключами шифрования, которые устойчивы к электронному взлому любыми кодграбберами

19:1071

Система StarLine A91 Dialog предназначена для установки на любые автомобили с различными типами двигателей и коробкой переключения передач; она предусматривает более 60-и программируемых и стандартных функций.

19:1446

В комплектацию a91 Входит

19:1494

1, 2 — инструкции по установке и эксплуатации;

19:1580

3 — брелок дистанционного управления с обратной связью и жидкокристаллическим (ЖК) дисплеем;

19:1754

4 — батарейка для брелка с ЖК-дисплеем;

19:1828

5 — брелок дистанционного управления c обратной связью без ЖК-дисплея;

19:1960

6 — центральный процессорный блок;

19:2027



7 — модуль приемопередатчика с антенной;

19:77

8 — двухуровневый датчик удара;

19:138

9 — двухсторонний скотч крепления приемопередатчика;

19:240

10 — чехол для брелка с ЖК-дисплеем;

19:307

11 — кабель приемопередатчика;

19:366

12 — кабель датчика удара;

19:416

13 — кнопка капота;

19:453

14 — сервисная кнопка;

19:496

15 — температурный датчик;

19:547

16 — основной кабель с 18-контактным разъемом;

19:632

17 — силовой кабель питания и цепей запуска двигателя;

19:734

18 — кабель центрального замка с 6-контактным разъемом;

19:837

19 — светодиодный индикатор;

19:892

В комплектацию a91 Входит

19:940

Технические характеристики Starline a91 dialog

19:1015

Несущая частота радиосигнала управления…от 433,05 до 434,79 МГц

19:1127

Количество частотных каналов управления…128

19:1212

Максимальный радиус действия основного брелока

19:1304
  • в режиме передачи команд блоку сигнализации…600 м*
  • в режиме приема сигналов от блока сигнализации…1800 м*

Максимальный радиус действия дополнительного брелка…15 м*

19:1617

Тип датчика удара … пьезоэлектрический

19:1694

Рабочая температура …от -40 до +85 °С

19:1761

Напряжение питания постоянного тока …9 -18 В

19:1844

Ток, потребляемый сигнализацией в режиме охраны…не более 15мА

19:1961

Максимально допустимый ток на выходах:

19:2036



• подключения сирены … 2 А

19:51

• подключения указателей поворота …2х 7,5 А

19:133

• управления электроприводами замков дверей…15 А

19:228

• включения зажигания … 25 А

19:283

• включения аксессуаров (АСС) … 25 А

19:351

• включения стартера … 25 А

19:404

• встроенной блокировки … 15 А

19:463

• внешней блокировки …200 мА

19:518

• дополнительных каналов управления … 200 мА

19:603

Питание брелка с ЖК дисплеем…1,5В (1 элемент питания типа ААА)

19:717

Питание брелка без дисплея…3В (1 элемент питания типа CR2450)

19:826

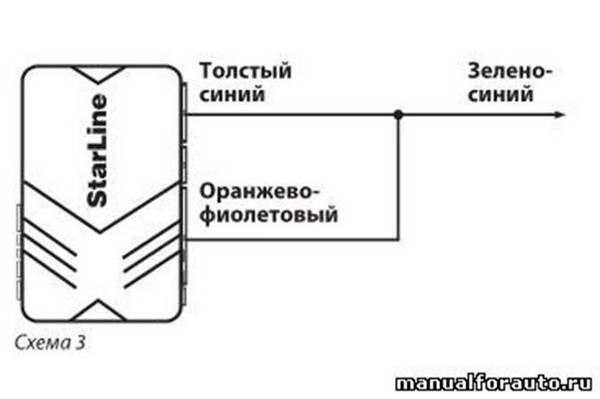

Общая схема подключения сигнализации StarLine A91

19:912

Общая схема подключения сигнализации StarLine A91

19:998

StarLine А91 Dialog — современная автомобильная охранная система. Защитные свойства системы реализованы по инновационным технологиям.

19:1237

Для передачи команд управления в StarLine A91 Dialog применен диалоговый алгоритм авторизации с криптостойким кодом и индивидуальным для каждого изделия ключом шифрования, исключающий интеллектуальный электронный взлом.

19:1635

Применение многоканального радиотракта

19:1713

Система дистанционного запуска обеспечивает запуск двигателя на автомобилях с механической и автоматической трансмиссией, с дизельным или бензиновым двигателем, с традиционным замком зажигания и оборудованных кнопкой "START-STOP".

19:2137



Охранные и сервисные функции сигнализации StarLine А91 Dialog

19:102

Охраняемые зоны автомобиля и способы их контроля

19:196

• Двигатель — обычные реле/цифровые радиореле StarLine DRR (опция)

19:312

• Двери, капот, багажник, стояночный тормоз — концевые выключатели

19:439

• Зажигание — вход контроля цепи зажигания

19:523

• Кузов — двухуровневый датчик удара

19:596

• Внутреннее пространство салона — дополнительный датчик (опция) Защищенность сигнализации

19:771

• Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.

19:984

• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания

19:1196

• Ограничение количества циклов тревоги от датчиков

19:1297

• Прерывание сигналов тревоги без выключения режима охраны

19:1411

Защитные и противоугонные функции сигнализации

19:1503

• Включение сигналов тревоги при срабатывании датчиков в режиме охраны

19:1639

• Подача сигналов оповещения о тревоге на брелок с обратной связью

19:1766

• Режим иммобилайзера

19:1811

• Режим турботаймера

19:1854

• Режим антиограбления

19:1901

• Программируемое 2-шаговое выключение блокировок двигателя

19:2017



• Программируемый персональный код экстренного отключения

19:113

• Блокировка двигателя и ее сохранение при демонтаже сигнализации

19:240

Самодиагностика и индикация режимов работы

19:324

• Автоматический контроль охранных датчиков с отключением неисправных и сообщением об этом

19:498

• Индикация состояния сигнализации светодиодом и на дисплее брелка

19:627

• Индикация причин срабатывания сигнализации по 9 зонам охраны

19:747

• Индикация неисправной зоны при включении режима охраны

19:857

• Индикация факта срабатывания сигнализации звуковыми сигналами

19:982

• Светодиодная индикация исправности концевых выключателей

19:1098

Сервисные функции сигнализации StarLine А91 Dialog

19:1181

• Режим бесшумной охраны

19:1231

• Режим охраны с работающим двигателем

19:1307

• Бесшумное включение / выключение режима охраны

19:1401

• Включение / выключение режима охраны без брелка

19:1496

• Обход зоны дверей на время задержки погасания салонного света

19:1618

• Автоматический возврат в режим охраны при случайном выключении

19:1743

• Дистанционное отключение датчиков по уровням в режиме охраны

19:1864

• Дистанционное управление центральным замком

19:1955

• Управление центральным замком от замка зажигания

19:2054



• Двухшаговое отпирание замков дверей

19:74

• Двухимпульсное отпирание замков дверей

19:155

• Возможность реализации функции "комфорт"

19:238

• 4 дополнительных канала управления

19:310

• Управление освещением салона автомобиля

19:393

• Режим паника

19:424

• Режим поиска автомобиля

19:476

• Служебный режим

19:513

• Режим вызова из автомобиля

19:570

• Защита от случайного нажатия кнопок брелоков

19:661

• Звуковой и вибро режимы работы брелока с обратной связью

19:773

• Раздельная индикация температуры в салоне и под капотом автомобиля

19:905

• Режим энергосбережения брелока с жидкокристаллическим дисплеем

19:1032

• Дистанционное программирование новых и стирание утерянных брелков

19:1164

• Дистанционное программирование режимов и функций сигнализации

19:1289

• Оперативный сброс программируемых функций на заводские установки

19:1419

• Возможность работы с GSM модулями StarLine M20 и StarLine M30

19:1515

• Индикация текущего времени, будильник, таймер Функции запуска двигателя

19:1656

• Дистанционный запуск / остановка двигателя

19:1743

• Дистанционное продление работы запущенного двигателя

19:1851

• Автоматический запуск двигателя по температуре, по будильнику, по таймеру каждые 2, 3, 4 часа или 24 часа (суточный таймер)

19:2076



• Выбор типа двигателя: бензин / дизель

19:74

• Выбор типа трансмиссии: автоматическая / ручная

19:169

• Контроль работы двигателя по сигналам таходатчика, генератора или по изменению напряжения бортовой сети

19:370

• Автоматическая защита от перекрутки стартера при запуске двигателя

19:503

• Индикация времени работы запущенного двигателя на дисплее брелка

19:632

Срок службы автосигнализаций StarLine A91 Dialog составляет 5 лет при условии, что они устанавливаются и эксплуатируются в строгом соответствии с инструкциями по установке и эксплуатации.

19:966

Автомобильная сигнализация StarLine A91 Dialog имеет процессор, позволяющий ей контролировать работу любого типа двигателей и процесс дистанционного запуска. Максимальное количество попыток дистанционного запуска – четыре. Также в этой сигнализации есть возможность запрограммировать запуск по температуре с такими значениями: -5; -10; -18; и -25. В заводских настройках установлена температура -5.

19:1680

Сигнализация выполняет заложенные в нее функции либо автоматически, либо по сигналам брелока при нажатии кнопок. Часть предусмотренных функций и некоторые параметры работы сигнализации могут изменяться путем программирования.

19:2105



Сигнализация комплектуется 3-кнопочным брелоком управления с обратной связью и жидкокристаллическим дисплеем и 2-кнопочным брелком управления с обратной связью без ЖК-дисплея. При выполнении сигнализацией команд, переданных с любого брелока, изменении параметров и режимов работы сигнализации и срабатывании тревоги, информация о состоянии охранной системы передается на брелоки с ЖК-дисплеями. При этом на экранах брелоков отображается текущее состояние сигнализации, включаются звуковые и вибросигналы, работает подстветка. В брелоке с ЖК-дисплеем использован оригинальный курсорный способ выбора некоторых команд управления, при котором разным командам соответствует своя иконка, высвечиваемая на индикаторе брелока. Кроме этого, на ЖК-дисплей брелока выводится информация о текущем времени, включенном будильнике, температуре двигателя и салона автомобиля.

19:1599

Брелок имеет вмонтированный интуитивно понятный принцип управления, жидкокристаллический дисплей, и простой и понятный интерфейс на русском языке. Это дает возможность быстро понять систему управления сигнализации любому владельцу автомобиля. Кроме этого брелок способен экономить потребление энергии в ситуациях, когда не используется та или иная возможность брелока. Например, ограничивается время работы подсветки и т.д.

19:2389



Брелок с ЖК дисплеем и двухсторонней связью StarLine A91 Dialog

19:103

Брелок Star line a91 dialog обзор авто сигнализации с автозапуском

19:213

Назначение кнопок брелока с обратной связью и ЖК-дисплеем

19:323

Кнопка 1

19:341

• Включение режима охраны со звуковым подтверждением (одинарное нажатие)

19:480

• Включение режима охраны без звукового подтверждения (последовательное нажатие)

19:635

• Отключение / включение датчика удара по уровням (двойное нажатие)

19:762

• Запирание замков дверей при включенном зажигании (одинарное нажатие)

19:897

Кнопка 2

19:915

• Выключение режима охраны со звуковым подтверждением (одинарное нажатие)

19:1056

• Выключение режима охраны без звукового подтверждения (последовательное нажатие)

19:1213

• Отключение / включение дополнительного датчика по уровням (двойное нажатие)

19:1360

• Отпирание замков дверей при включенном зажигании (одинарное нажатие)

19:1495

• Выключение режима антиограбления (два одинарных нажатия)

19:1608

• Прерывание сигналов тревоги (одинарное нажатие)

19:1704

Кнопка 3

19:1722

• Состояние сигнализации и температуры в салоне автомобиля (одинарное нажатие)

19:1872

• Включение режима «поиск» и контроль температуры двигателя (двойное нажатие)

19:2020



• Активация дополнительного канала №3 (последовательное нажатие)

19:124

• Активация курсорного выбора следующих функций: автоматический запуск по будильнику автоматический запуск по таймеру, автоматический запуск по температуре, режим сервисного обслуживания, режим турботаймера, режим иммобилайзера, автоматическое включение режима охраны (длительное нажатие)

19:667

• Включение режима установки текущего времени, времени будильника, таймера, включение/выключение будильника, таймера

19:888

Кнопки 1 и 2 последовательно

19:942

• Включение режима бесшумной охраны Кнопки 1 и 3 последовательно

19:1064

• Запуск двигателя или продление работы уже запущенного двигателя Кнопка 2, затем кнопка 1

19:1233

• Включение режима охраны с работающим двигателем (одинарные нажатия) Кнопки 2 и 3 последовательно

19:1417

• Остановка двигателя Кнопки 3 и 1 последовательно

19:1513

• Активация дополнительного канала №1

19:1588

Кнопки 3 и 2 последовательно

19:1642

• Активация дополнительного канала №2

19:1717

Кнопки 1+ 2 одновременно

19:1763

• Включение режима «паника» (длительное нажатие при выключенном зажигании)

19:1906

• Включение режима антиограбления (длительное нажатие при включенном зажигании)

19:2059



Кнопка 1 + 3 одновременно

19:46

• Включение блокировки кнопок брелока (одинарное нажатие)

19:157

Кнопки 2 + 3 одновременно

19:204

• Выключение блокировки кнопок брелока

19:281

Индикация состояния сигнализации и автомобиля

19:371

Кнопки Starline a91 dialog обзор авто сигнализации с автозапуском

19:480

Розничная цена Starline a91 dialog в Магазине Аудимобиль 4950 руб. Стоимость доставки 300 руб. 1 класс в любую точку России наложенным платежом. стоимость установки в Аудиомобиль СТО 2500 руб. Установка сигнализации занимает около 4 часов

19:892

Тест дальности сигнализации Starline

19:957

3. Советы по установке сигнализации в Ford Mondeo

В этой статье речь пойдет о вопросах безопасности авто.
В принципе кроме штатной "запиралки" на авто ничего не было, так как авто использовалось редко и на долго без внимания не оставлялось. Но мало ли как дальше пойдет, поэтому некоторый комплекс мер в отношении антиугона стоит предпринять.

19:1579

По понятным причинам я не буду расписывать в картинках, что где и как будет стоять\уже стоит на авто. А попробую поделиться некоторыми своими соображениями, если это кому-нибудь будет интересно. И попробую немного написать про типовые места куда можно подключить сигнализацию\иммобилайзер, если кто-то сам захочет подключить противоугонку.

19:2206



Сразу хочется оговориться я не претендую на звание гуру антиугона, и мое мнение не является истиной в последней инстанции. Я просто ковыряю свою машину, скорее всего я делаю это неправильно,

19:350

И так прежде чем с кусачками в зубах уйти с головой в провода, возникает вопрос — "А что же собственно выбрать?". С одной стороны, вопрос очень простой, ибо ассортимент противоугонок на любой вкус и кошелек.

19:727

Наибольшим спросом пользуются сигнализации с управлением по радио каналу. Круто, удобно, здорово… а если есть автозапуск так вообще не выходя из дома можно машину прогреть.
Но если подумать немного головой, то радиоканал это очень большого размера дырка в защите авто.
Недели две назад видел на авито продавали изделие 509, стоило это удовольствие 150 тыр. А если задаться целью и поискать, что наверняка можно найти более крутые грабберы. Спаять широкополосный генератор шума может даже школьник, благо схем великое множество. Поэтому более-менее думающий "пионер" может как минимум открыть автомобиль, а при наличии друзей тупо утащить его на буксире. Сигнализация с автозапуском даст возможность уехать своим ходом.

19:2043



Тут на ум приходят механические блокировки. Как по мне это более надежная мера.

19:147

Допустим тот же блокиратор рулевого вала. Устанавливается элементарно, вскрывается довольно продолжительное время… Хотя во многих тестах, которые проводились в отношении взломоустойчивости данного вида блоков, упоминается время 1 минута… 3 минуты… 5 минут и т.д. С одной стороны очень мало, но тест производится в условиях лаборатории на столе, а в машине еще подлезть надо… и много ли Вы видели угонщиков с дрелью и болгаркой на перевес?
Кстати, если не хочется переплачивать можно поставить бок для ВАЗ (под рулевую без гидроусилителя, он длиннее).Разница только в диаметре рулевого вала. ВАЗ — 19 мм, Форд 22 мм (или 25мм, не помню). В общем увеличить отверстие не самая большая проблема, особенно если учесть разницу в цене…

19:1474

Блокиратор кулисы КПП применительно к Мондео 4 особого смысла не имеет. Ибо тяги, подходящие к рычагу КПП связаны с последним шаровым соединением. Элементарная отвертка по мощнее плюс грубая сила и тягой можно управлять отдельно от рычага КПП. Времени чтобы справится много не нужно. Хотя, как дополнительная "палка в колесо", почему бы и нет.

19:2101



Грамотно установленный замок капота + сплошная защита картера тоже более-менее разумная трата денег. Под капот сложно будет подлезть как снизу, так и дернув рычаг открытия из салона.

19:336

В принципе защиту можно наворачивать до бесконечности устанавливая крутую сигнализацию, которую невозможно "сграббить", навешать кучу механических блокировок и т.д. Но банальный воришка дернувший ключи из кармана в "Ашане" запросто уедет, пока мы выбираем свой любимый йогурт.

19:847

В этом случае хорошо иметь сторонний иммобилайзер. Машина не уедет пока не будет набран код на штатных кнопках, либо пока в салоне не окажется метка…

19:1124

Ради развлечения можно сделать GPS метку из старого кпк. И отслеживать где находится машина через стационарный комп. Тоже дешево и сердито.

19:1380

Ладно хватит болтовни ближе к сути.
Чтобы меньше резать проводку и адекватнее внедрить охранное устройство в бортовую сеть целесообразно купить "сигналку" с CAN шиной.

19:1689

Сигналы которые можно найти в CAN шине Мондео 4, которые могут понадобится "сигнализации" :

19:1854

· Постановка на охрану. Сигнал будет как при нажатии на кнопку штатного брелока, так и при повороте ключа в замке двери водителя

19:2091



· Два режима паника (предупреждение и тревога)

19:87

· Сигнал открытия дверей и багажника

19:158

· Открытия капота (если есть концевик)

19:231

· Сигнал положения КПП. (если коробка автомат, то P R D/если механика, то только R)

19:377

· Сигнал с кнопок поднятия стекол

19:442

· Сигнал с кнопок управления зеркалами заднего вида

19:541

· Положение ключа в ACC

19:584

· Двигатель заведен

19:624

· Обороты двигателя

19:664

· Сигнал датчика скорости (автомобиль движется, скорость движения)

19:790

· Нажатие педали тормоза

19:839

· Габаритные огни

19:875

· Стояночный тормоз

19:915

Если есть пакет безопасности в который входит штатная сигнализация, то:

19:1050

· Сигнал на запирание дверей

19:1106

· Сигнал на отпирание дверей

19:1162

В отношении кнопок на руле определиться не получилось. В принципе они тоже должны давать сигнал по CAN, но моя охранка их не видит.

19:1400

Типовое место подключения к CAN шине это врезка в серо-оранжевый (H) и фиолетово-оранжевый (L) провода. Найти их можно в пучке проводов, подходящих к зеленому разъему монтажного блока под бардачком.

19:1758

Питание сигнализации лучше взять на прямую от аккумулятора. Там же за бардачком есть резинка, через которую пук проводов уходит под капот. Она достаточно большая, и позволяет сделать в ней сверление, через которое можно протянуть питание сигнализации.
Но если лень тянуть от акума, то +12в можно найти там же в монтажном блоке. Это толстый красный провод.

19:2407



Световую индикацию можно реализовать с помощью поворотников. Надо порезать коричнево-желтый провод. Найти его можно в верхнем жгуте проводов идущих за бардачком. Либо на кнопке аварийной сигнализации.

19:373

Открывание багажника — это толстый желто-коричневый провод. Если в сигнализации нет встроенного силового реле, то надо докупить нормально разомкнутую релюху.

19:669

Иногда нужен контроль стояночного тормоза, если сигнализация не может получить данные с CAN. Это бело-фиолетовый провод.

19:891

Контроль педели тормоза можно подключить к зелено-синему проводу.

19:1016

Если на сигнализации есть программируемые выходы, можно реализовать дополнительную блокировку. Например, порвать коричнево-желтый и\или фиолетово-красный провода — это цепи зажигания.

19:1361

Для автозапуска потребуются провода:
В верхнем жгуте за бардачком бело-фиолетовый. Это "масса" ручного тормоза
На замке зажигания установить обходчик иммобилайзера.
Разорвать фиолетово-красный — это постоянное +12В.
Подключиться к коричнево-желтому (зажигание), сине-белому (управление стартером). Может понадобиться фиолетово-зеленый, это ACC 2

19:1997



4. Настройки сигнализации с автозапуском для Ford Mondeo

Актуальная тема, когда за бортом ниже 20 градусов. Ниже приведу настройки, которые помогли моей машине заводится с первого раза. Сразу оговорюсь, что актуально это для машины с работоспособным аккумом.
1. Выставляем задержку включения стартера минимум на 5 сек.
2. Время прокрутки стартера 1-1,2сек(в зависимости от модели сигнализации, при условии подключения контроля работы двигателя по напряжению)
3. Если за бортом -25 и ниже советую установить прогрев по температуре/таймеру.
4. Повесить на доп. канал включение печки/климатики. Это ускорит прогрев двигателя. Сократит запуски двигателя, при условии, что запуск установлен по температуре.

19:1267

5. Установка сигнализации на Ford Mondeo и точки подключения

Установка сигнализации на Ford Mondeo, точки подключения

19:1484


20:1989

Установка сигнализации на Ford Mondeo

20:2057



Устанавливаемое оборудование:

20:59

• Автосигнализация StarLine B92 Dialog с функцией автозапуска

20:164

• Модуль обхода штатного иммобилайзера BP-03

20:249

• CAN-модуль StarLine CAN 20

20:291

Необходимое время для установки — 5 часов

20:371

Обратите внимание - штатная магнитола имеет защитный код

20:479

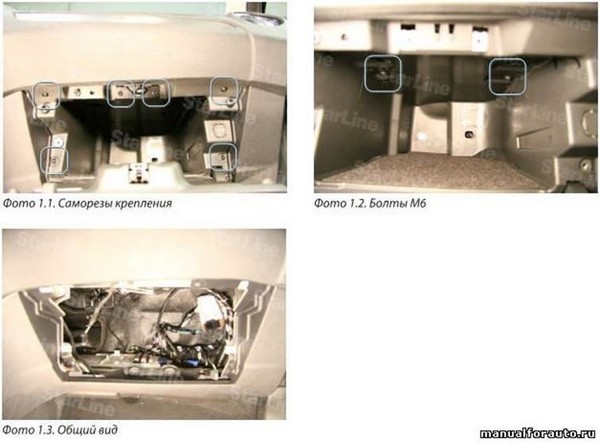

1. Снимаем бардачок Ford Mondeo. Для этого откручиваем 6 саморезов и 2 болта М6

20:612


21:1117

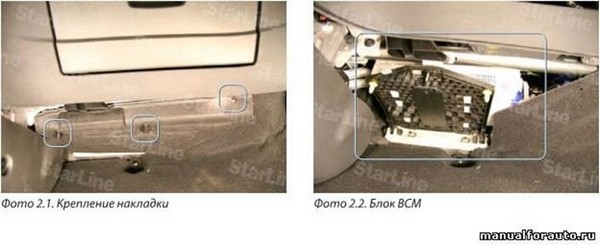

2. Снимаем декоративную накладку Ford Mondeo под блоком ВСМ и вынимаем его

21:1248


22:1753

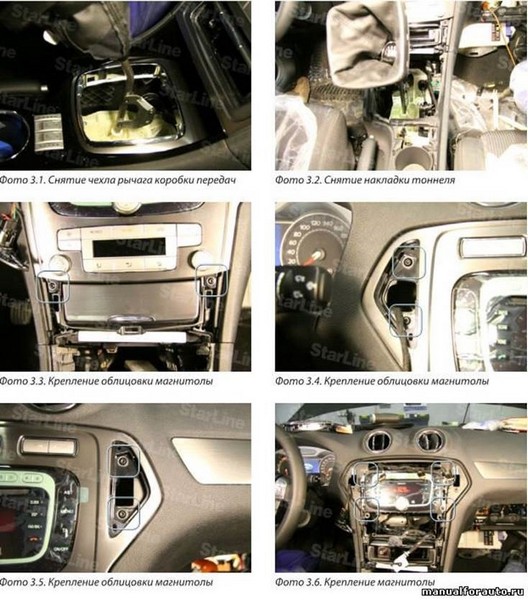

3. Вынимаем штатную магнитолу Ford Mondeo. Для этого снимаем чехол рычага коробки передач, снимаем декоративную накладку центрального тоннеля (крепление на защелках), вынимаем две заглушки справа и слева от магнитолы (одна из них с кнопкой Старт-Стоп), откручиваем 6 саморезов облицовки магнитолы и 4 самореза крепления самой магнитолы

22:2361




23:504

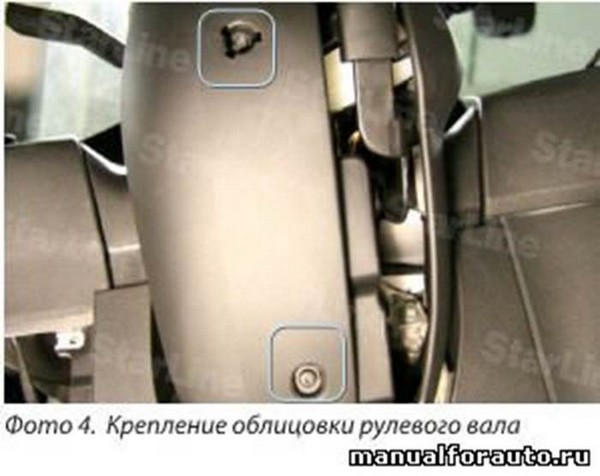

4. Разбираем кожух рулевого вала Ford Mondeo. Необходимо открутить 1 винт и 1 саморез

23:652


24:1157

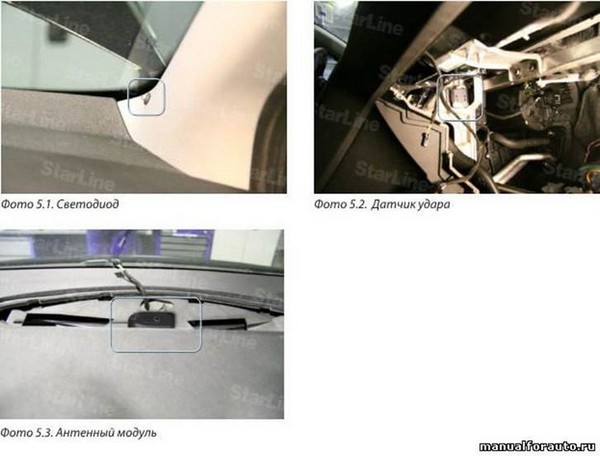

5. Устанавливаем светодиод в правую стойку лобового стекла Ford Mondeo, датчик удара на вертикальный кронштейн кузова, сервисную кнопку в любое удобное место. Антенный модуль устанавливаем под пластиковой решеткой в центре торпеды (крепление на защелках),

24:1622


25:2127

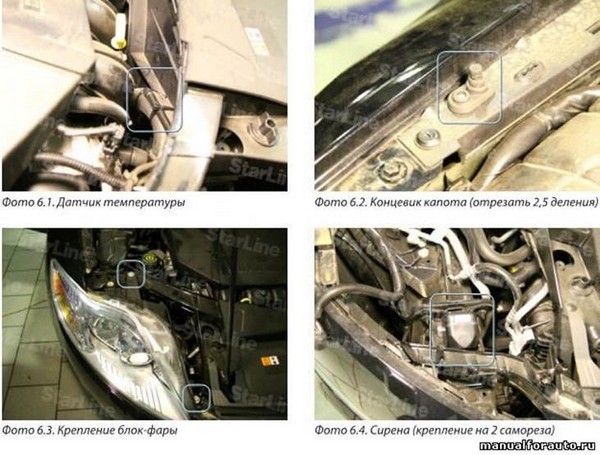

6. Устанавливаем под капотом датчик температуры, концевик и сирену. Для скрытного монтажа сирены необходимо снять правую блок фару Ford Mondeo (крепление на двух винтах)

25:304


26:809

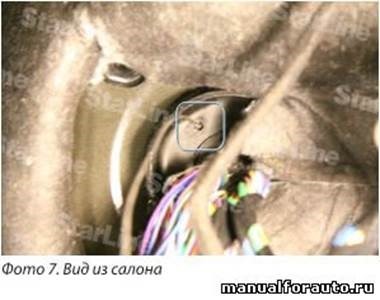

7. Провода под капот прокладываем через штатную резинку за бардачком Ford Mondeo

26:952


27:1457

8. Блок сигнализации прячем за магнитолой.

27:1537

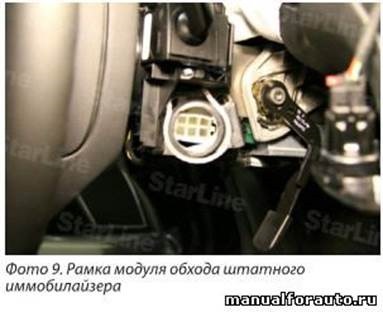

9. Для обхода штатного иммобилайзера одеваем рамку модуля обхода на гнездо для аварийного запуска

27:1720


28:2225

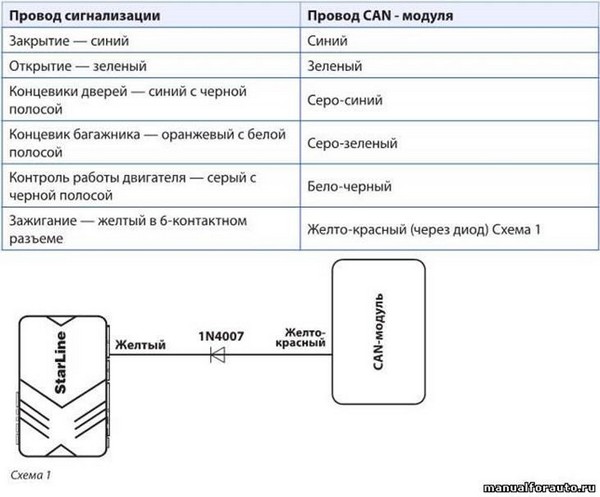

10. Подключаем провода управления центральным замком, контроля концевиков дверей и багажника, контроля работы двигателя к CAN-модулю согласно таблице 1

28:277


29:782

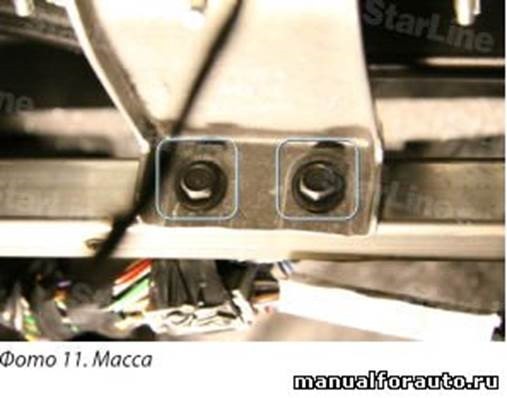

11. Подключаем провода массы сигнализации и CAN-модуля

29:881


30:1386

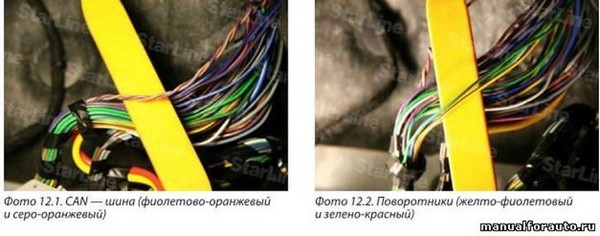

12. Подключаем CAN - шину, поворотники

30:1453


31:1958

13. В случае Ford Mondeo с МКПП подключаем провод контроля стояночного тормоза

31:2096




32:504

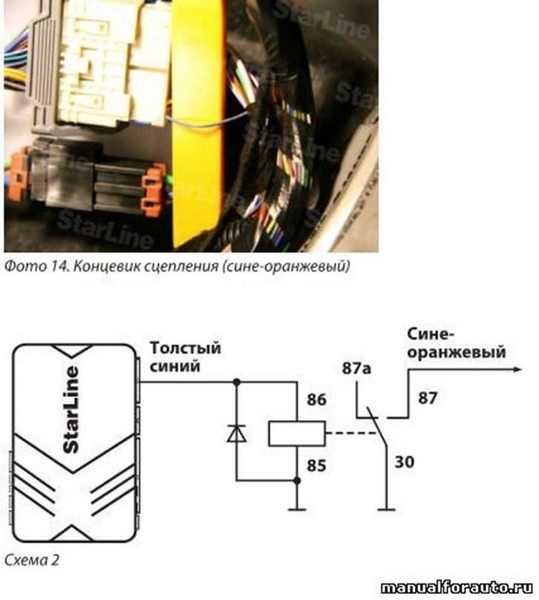

14. Для запуска Ford Mondeo с МКПП имитируем нажатие педали сцепления по схеме 2.

32:644


33:1149

15. Для Ford Mondeo с АКПП подключаем провод контроля педали тормоза по схеме 3.

33:1287


34:1792


35:2297

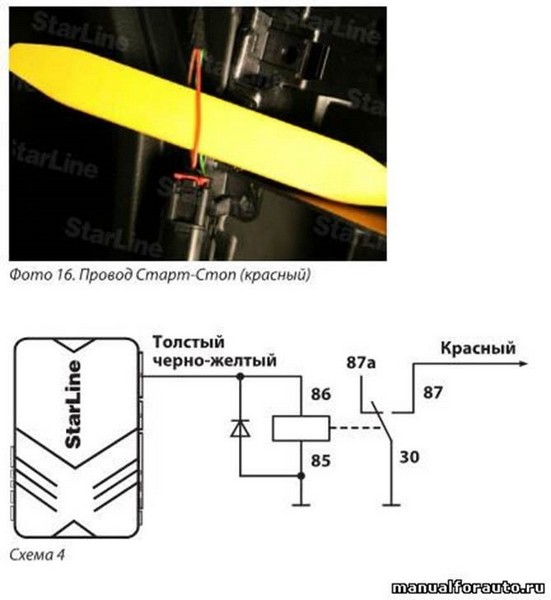

16. Подключаем по схеме 4 кнопку Старт-Стоп

35:78


36:583

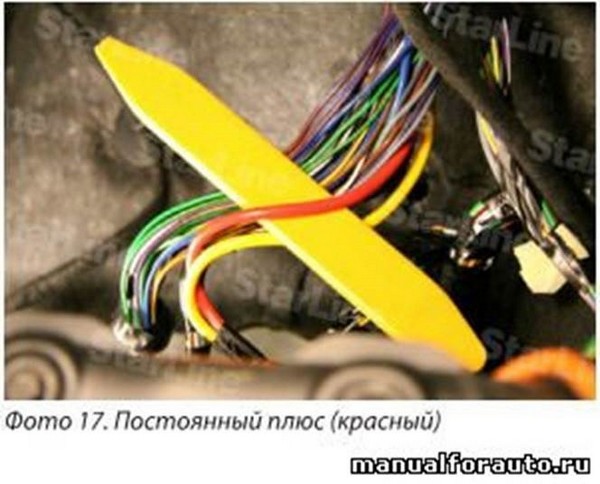

17. Подключаем питание сигнализации и CAN-модуля

36:671


37:1176

18. Настраиваем датчик удара и программируем параметры запуска двигателя (таблица 2 Инструкции по установке).

37:1378

Программируемая функция                                  Значение функции

37:1657

№ 9 (длительность прокрутки стартера)                             3,6 сек

37:1908

№ 11 (контроль работы двигателя)                                   Тахометр

37:2190



19. Для Ford Mondeo с МКПП программируем функцию 12 по установке.

37:109

Программируемая функция                                                 Значение функции

37:478

№12 Активация поддержки зажигания при работающем двигателе С брелока

37:609

20. Проверяем работу системы StarLine B92. Сборку салона провести в обратной последовательности

37:779

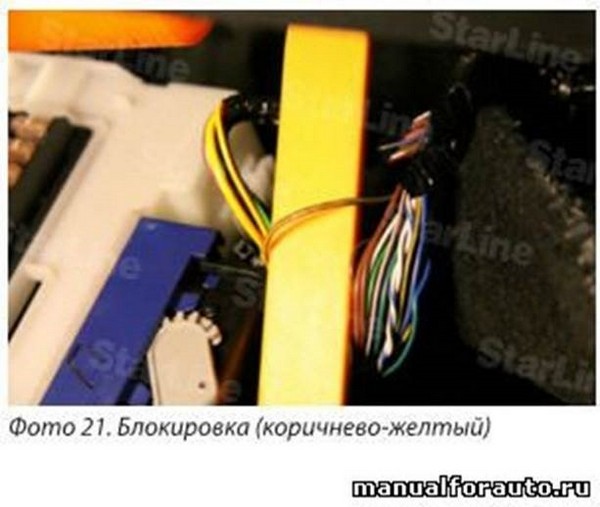

21. Дополнительную блокировку можно сделать на блоке ВСМ

37:885


38:1390


39:1895

6. Настройка автодожима стёкол и автоблокировки центрального замка в Ford Mondeo

Если замкнуть с брелока авто коротким нажатием на кнопку, а потом снова нажать на неё и удерживать, должны закрыться стёкла на всех дверях (если были открыты, конечно).
При начале движения авто должны блокироваться все двери.

39:2453



Если на вашем авто эти функции не активны, их можно настроить.

39:115

Настройка автодожима стёкол (делается с места водителя):
опустить стекло вниз, за тем поднять до верху (держать кнопку, пока не остановится), за тем отпустить кнопку на пару секунд и снова нажать на "вверх). Стекло поднимется ещё на 1-2 см. Так нужно сделать со стеклом каждой двери.
Настройка окончена.

39:664

Настройка автозакрытия центрального замка при начале движения авто (делается с места водителя):
1. Ключ замка зажигания во второе положение ("старт", лампочки на приборной панели загорятся, но не заводить)
2. Три раза замкнуть/отомкнуть авто кнопкой на двери
3. Выключить зажигание
4. Три раза замкнуть/отомкнуть авто кнопкой на двери
5. Ключ замка зажигания во второе положение ("старт", лампочки на приборной панели загорятся, но не заводить. Должен прозвучать короткий звуковой сигнал)
6. Один раз замкнуть/отомкнуть авто кнопкой на двери (должен прозвучать длинный звуковой сигнал
7. Выключить зажигание
Настройка окончена.

39:1810

Информация взята с mondeoclub.ru
Информация проверена мной лично.

39:1924

https://www.drive2.ru/l/9271229/

39:1960

https://www.drive2.ru/l/8374090/, https://www.drive2.ru/l/2331002/, https://www.drive2.ru/l/979914/, http://www.fordclubrus.ru/publ/aksessuary_mondeo/ustanovka_signalizacii_na_ford_mondeo_tochki_podkljuchenija/1-1-0-110, https://www.drive2.ru/l/2806175/

39:2217



1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]
95182

Метки: автосигнализация, StarLine A91, Thatcham Cat1

Оставьте свой комментарий

Оставить комментарий от имени гостя

0
Your comments are subjected to administrator's moderation.
правилами и условиями.
  • Комментарии не найдены
