Установка подсветки, повторителей поворота и подогрев боковых зеркал Nissan X-Trail

Содержание статьи:

0:37

1.  Как снять накладки с боковых зеркал заднего вида Nissan X-Trail

0:156

2. Разборка бокового зеркала с камерой в Nissan X-Trail

0:249

3. Установка подогрева зеркал Nissan X-Trail

0:323

4. Установка накладок с повторителями повторотов на зеркала Nissan X-Trail

0:453

5. Установка вежливой подсветки зеркал Nissan X-Trail

0:544

1.  Как снять накладки с боковых зеркал заднего вида Nissan X-Trail

Возникла необходимость снять накладки с боковых зеркал заднего вида.

0:794

Ходил вокруг них минут 15, смотрел, как же это сделать. Потом взял плоскую отвертку и отодрал. Сломал одну защелку…

0:1005

Поэтому выкладываю отчет для последователей — чтобы не мучились.

0:1129

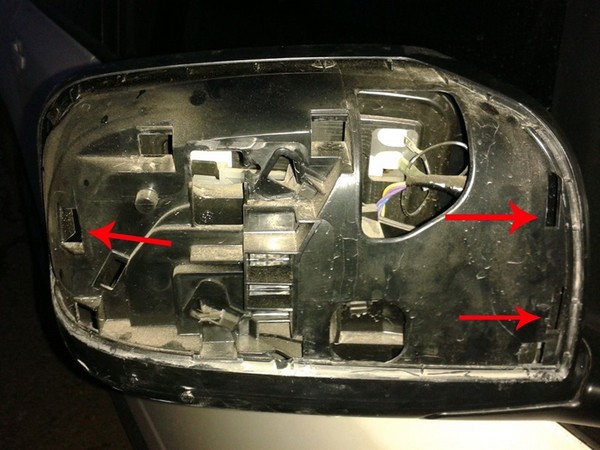

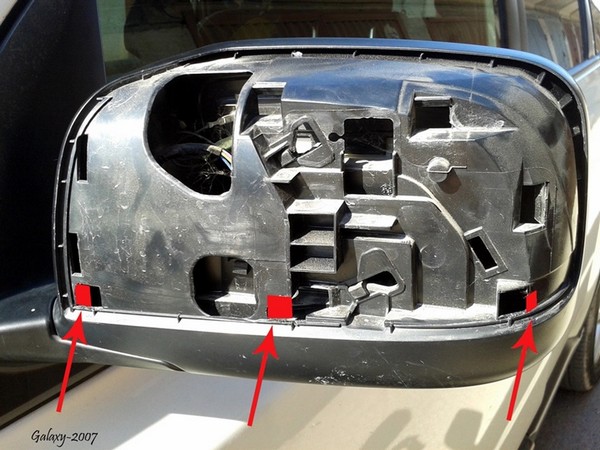

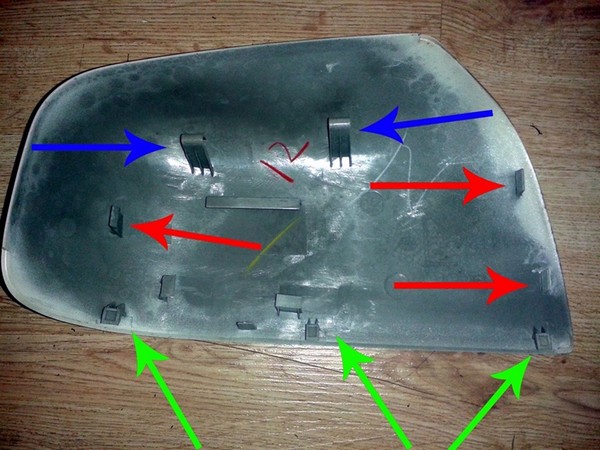

Накладка держится на трех защелках (красные стрелки), трех задвижках (зеленые стрелки) и двух клипсах (синие стрелки)

0:1345

Как снять накладки с боковых зеркал заднего вида Nissan X-Trail

1:1850

Необходимо отверткой отжать только три защелки из пазов (обозначены красными стрелками).

1:2017




2:504

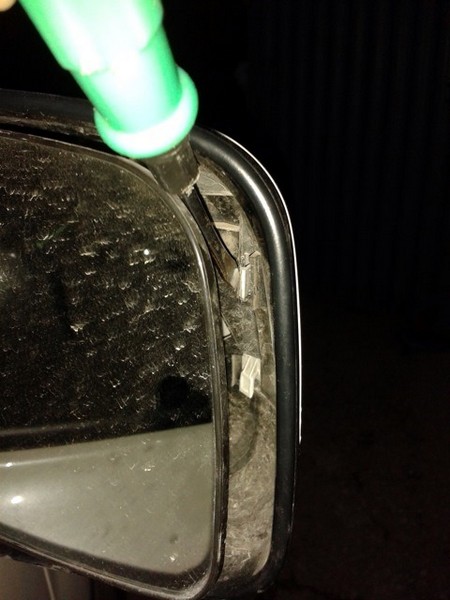

Для этого отгибаем зеркальный элемент в сторону и плоской (длинной) отверткой отщелкиваем три защелки.

2:696


3:1201


4:1706

Второй отверткой помогаем с другой стороны, стягиваем накладку.

4:1827


5:2332



Все — накладка соскакивает

5:53

2. Разборка бокового зеркала с камерой в Nissan X-Trail

Решил сделать пост о последовательности полной разборки зеркала заднего вида (правое/левое без разницы).
Зеркало образца 2012-2014года с комплектации LE с камерой, автоматическим складыванием и обогревом.
Многие утверждают, что зеркала на Т31 одинаковой конструкции. Да, наверное, что-то в них есть общее. По сути производитель заложил в конструкцию много мелких деталей. Например, таких как разница в заглушках низких рейлингов у Т30 и у Т30 рестайлинг. Вроде бы одинаковые, ан нет. Крепёж смещён на несколько миллиметров и уже не взаимозаменяем. Так же и с зеркалами Т31.
Порядок снятия зеркала с двери, я думаю, не интересен, поэтому сразу к разбору зеркала.

5:1337

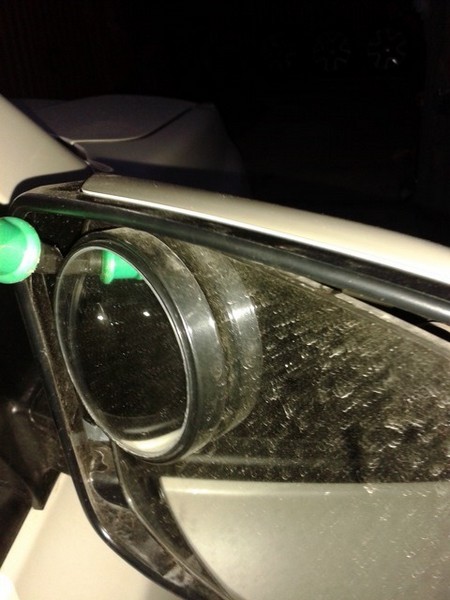

Разборка бокового зеркала с камерой в Nissan X-Trail

6:1842

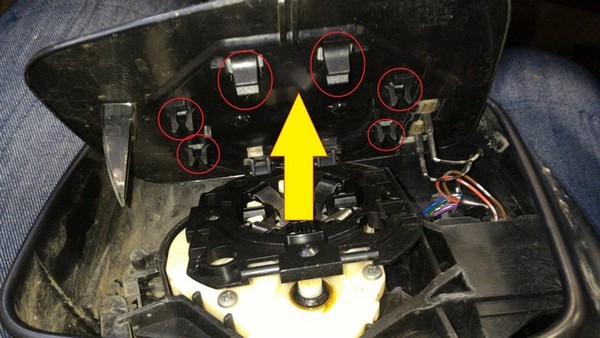

1. Снятие зеркального элемента.

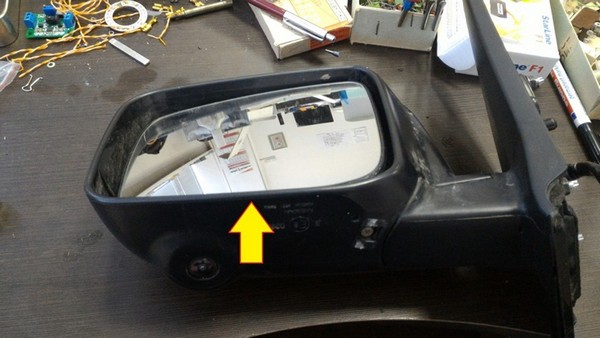

Необходимо вывести зеркальный элемент, нажав на верхнюю часть, так, чтобы снизу образовалась щель. Загляните туда и вы увидите защёлки. Всего их 6 штук и наверху два Г-образных фиксатора.Они выводятся в последнюю очередь.
Нужно взять шлицевую отвёртку с широким жалом и аккуратно завести его между зеркальным элементом и его шасси. Затем повернуть и расцепить замки. Все по очереди.

6:2601




7:504

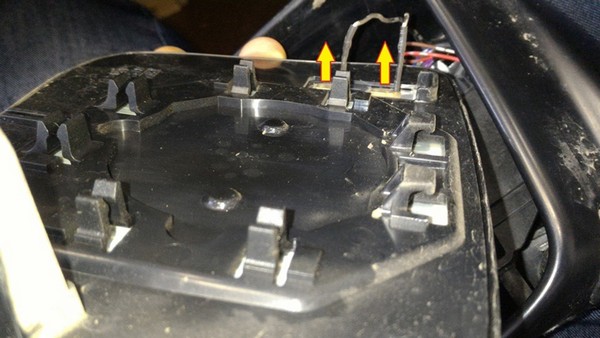

Затем нужно отсоединить контактную группу нагревательного элемента. Сидит крепко. Я придерживал бокорезами, чтоб не оторвать.

7:740


8:1245

2. Снятие шасси зеркала.

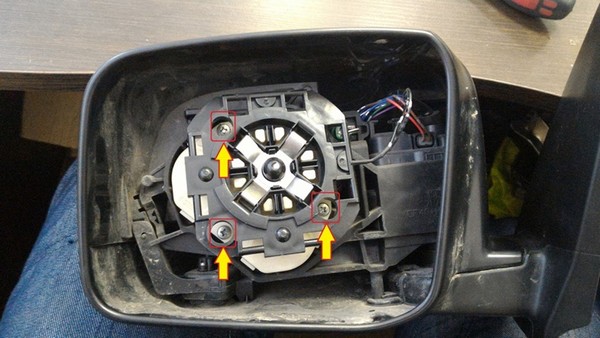

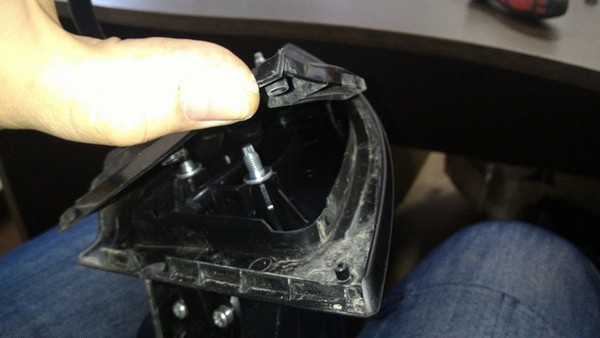

Шасси снимается легко. Необходимо выкрутить три шурупа и вытянуть на себя шасси.

8:1440


9:1945

С обратной стороны два разъёма. Они отстегнутся — тяните смелее.

9:2067




10:504


11:1009

3. Снятие декоративной накладки.

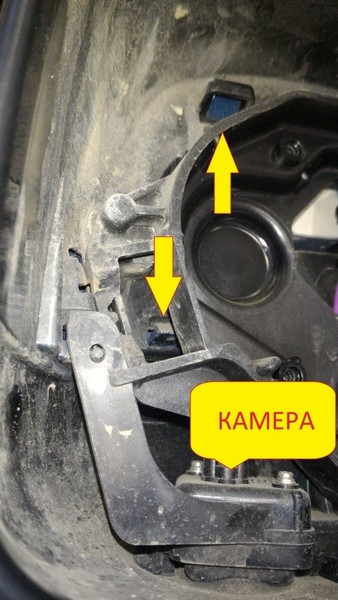

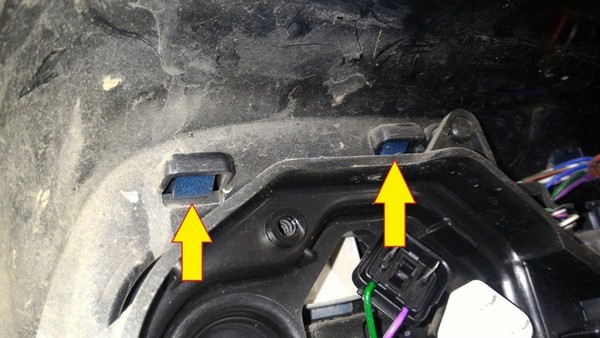

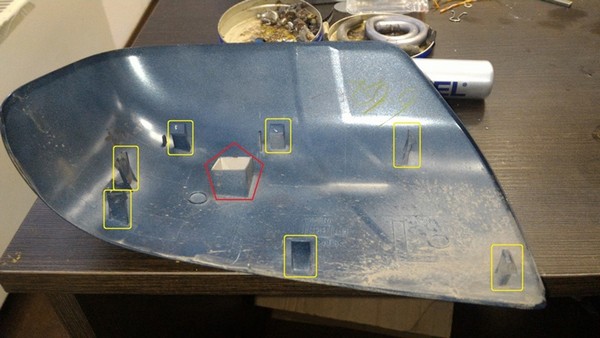

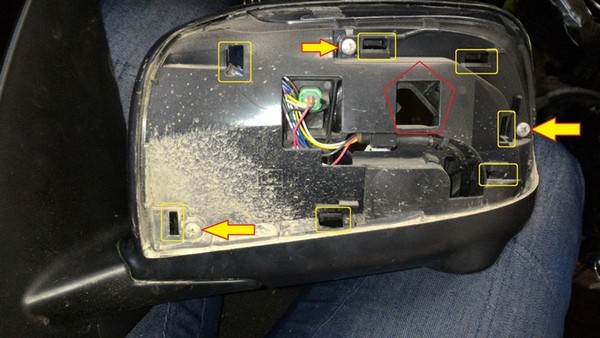

Это, пожалуй, самый геморройный этап. Всего защёлок в этом исполнении аж 7 штук.

11:1216


12:1721


13:2226



Доступно всего 4 от силы.

13:47


14:552


15:1057

Поэтому нужно аккуратно и не спеша выводить их из зацепления шлицевой отвёрточкой и накладка снимется.

15:1250

4. Разборка разъёма.

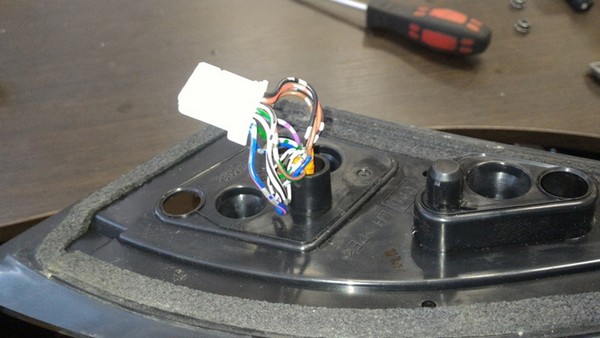

Теперь нужно разобрать разъём, чтобы вывести его из каналов для проводки.

15:1425


16:1930

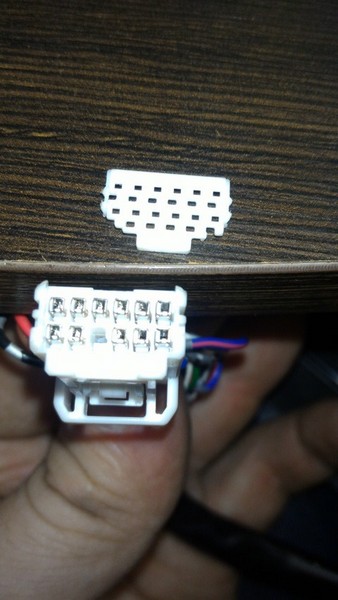

Разбирается элементарно.
С тыльной стороны есть как бы крышечка — её снять в первую очередь.

16:2104




17:504

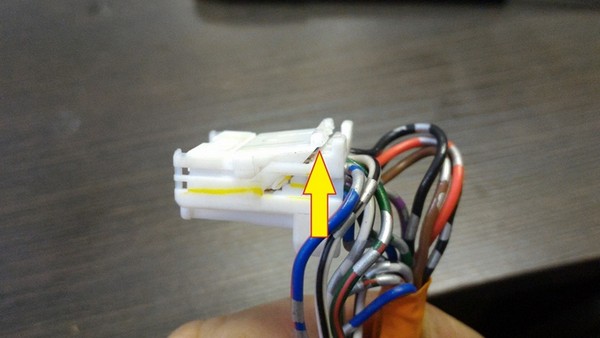

Просто поддеть ножичком или спец инструментом. Затем нужно разлочить замок. Так же сверху поддеть остриём ножичка и приподнять буквально на полмиллиметра.

17:793


18:1298

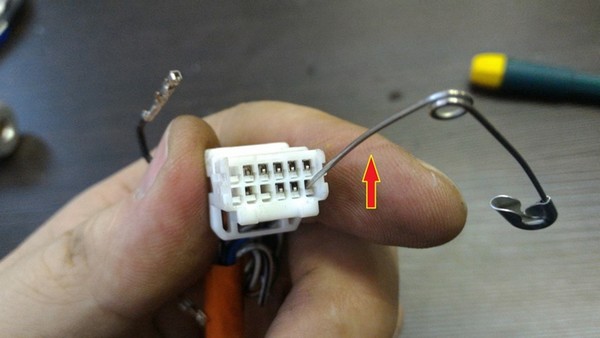

Поднять в параллельное разъёму положение. Дальше вооружаемся иголкой или булавкой и движением снизу-вверх разлочиваем внутренние замочки контактов.

18:1577


19:2082



Ах, да… Не забудьте сфотографировать расположение проводов, перед тем как вынимать их.

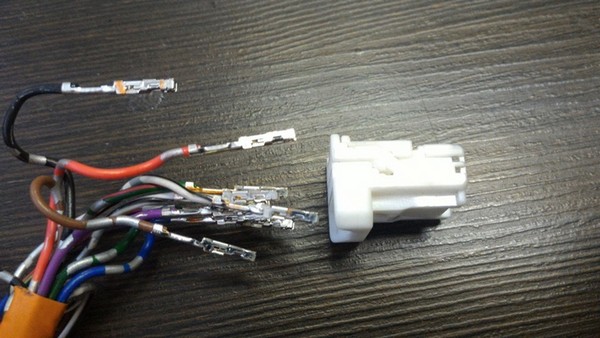

Контактная группа вынется без труда.

19:231


20:736

Теперь снимите защитный кожух/пыльник.

20:811


21:1316

5. Разборка основной конструкции.

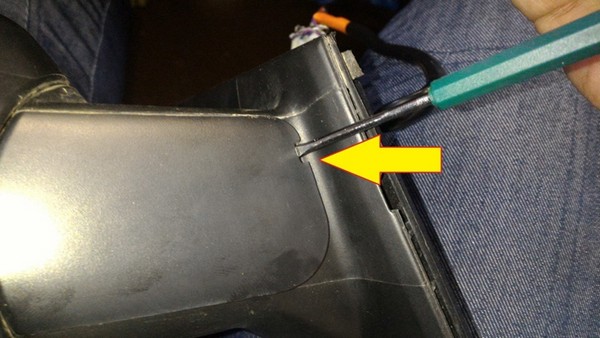

Теперь нужно снять заглушку ножки зеркала. Заводите в щель плоскую отвёртку и легонько нажмите.

21:1557


22:2062



Заглушка у вас в руках.))

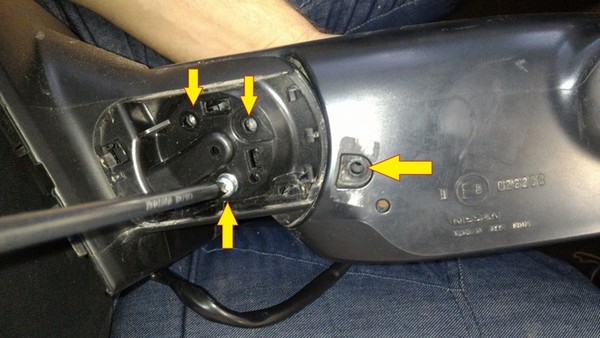

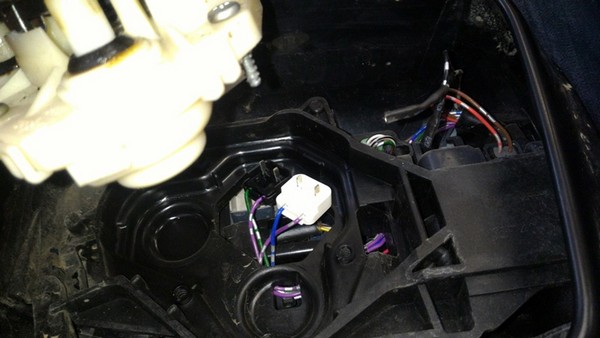

За ней вы увидите три болта, крепящие ножку зеркала к исполнительному механизму складывания.

22:218


23:723

Их нужно открутить. Всё, можно отсоединять ножку от тела зеркала и вытащить провод.
Теперь нужно открутить три шурупа со стороны снятой накладки

23:992


24:1497

и один снизу (он может быть под наклейкой)

24:1576

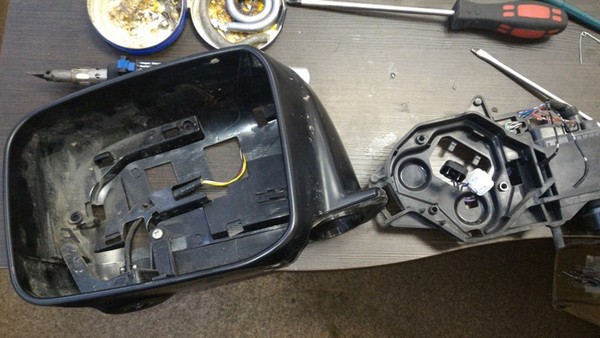

. И вынуть из корпуса раму шасси (названия кончились).

24:1676


25:2181



Всё.
Сборка в обратном порядке.

25:60

3. Установка подогрева зеркал Nissan X-Trail

В эту зиму в Краснодарском крае было много ночей, после которых машина покрывалась слоем льда. А у моего x-trailA не было подогрева зеркал, ну очень не удобно оказалась без него.
Было решено установить его, как оказалось в нашей деревне (Крымск) очень сложно найти универсальные обогревы на самоклейке, пришлось заказывать в магазине, а когда они пришли, уже и у нас потеплело. Но раз решено, занялся установкой, чтоб следующей зимой не мучиться.

25:940

Для начала начал изучать схемы,

25:1001

Установка подогрева зеркал Nissan X-Trail

26:1506

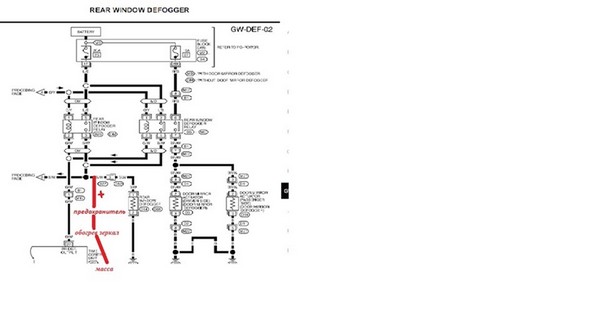

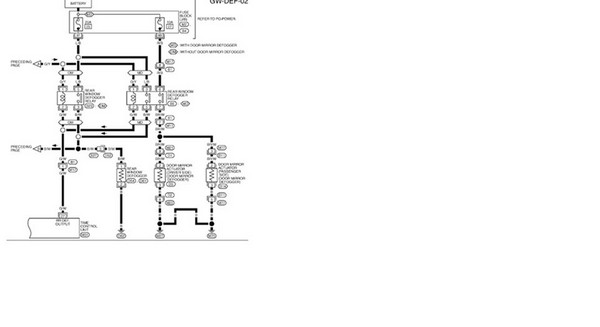

схема штатная проводка

26:1552

у авто с родным обогревом под пластиковой накладкой возле педали акселератора должно быть коричневое 6-ти контактное релле, вскрытие показало, что у меня установлено 4-х контактное, предназначенное только для обогрева заднего стекла, ну и соответственно никакого намека на штатную проводку, проложенную до зеркал, и быть не могло.

26:2160



Для начала думал поставить доп релле, но в последний момент передумал, и решил поступить вот так:

26:179


27:684

ВОПРОС РАЗБИРАЮЩИМСЯ людям, можно ли поступать таким образом, сопротивление на элементах обогрева зеркал 14 Ом, соответственно потребляемый ток по 1 А, не будет ли перегреваться штатное реле, предназначенное для обогрева зеркал.

27:1105

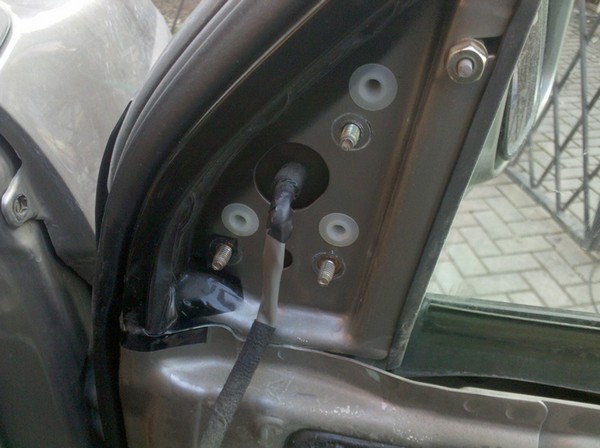

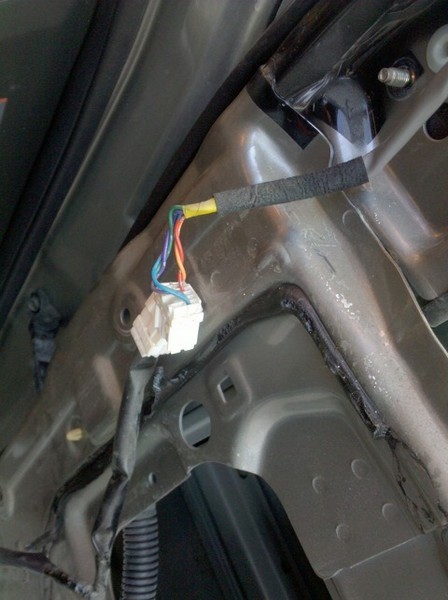

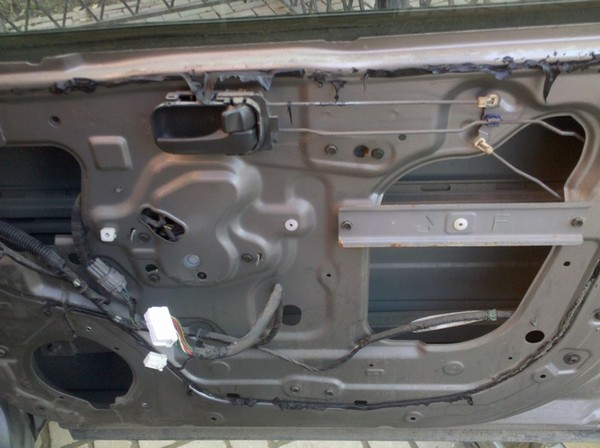

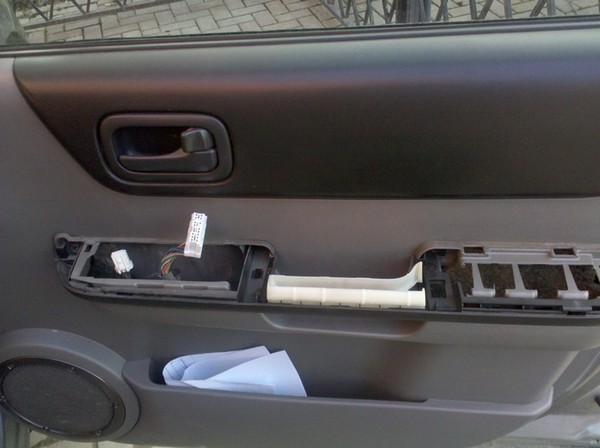

Далее я снял дверные карты, разъединил разъем проводки зеркал, снял уголки, скрывающие 3 гайки, за счет которых держатся уши x-trailA. Открутил зеркала и отнес их домой в тепло.

27:1421


28:1926


29:2431




30:504


31:1009

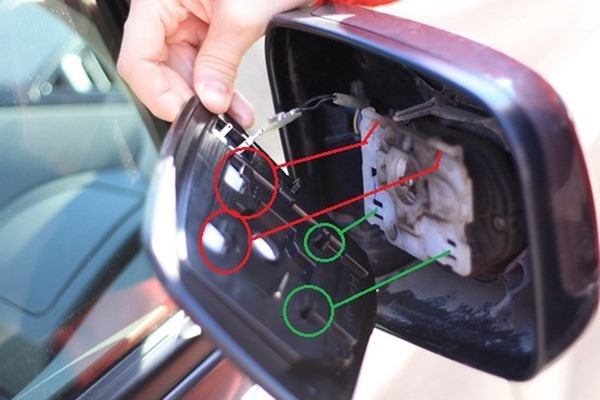

Далее отделил сами зеркальные элементы от лопухов, поддев их отверткой снизу? а сверху просто потянув немного на себя.

31:1229


32:1734

Фото не мое, забыл сделать такой кадр.

32:1806

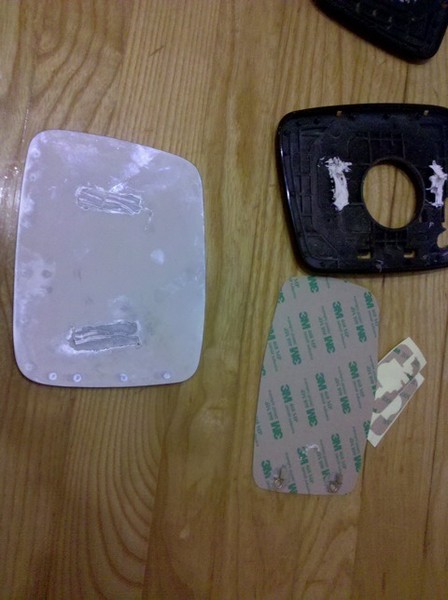

Потом зеркальные элементы я отмыл, положил в духовку 130 градусов на 3-4 минуты, этого хватило, чтоб герметик, который держит зеркальный элемент, и пластик размякли, и я без особого труда отделил стеклянный зеркальный элемент от пластмассы.

32:2243




33:504

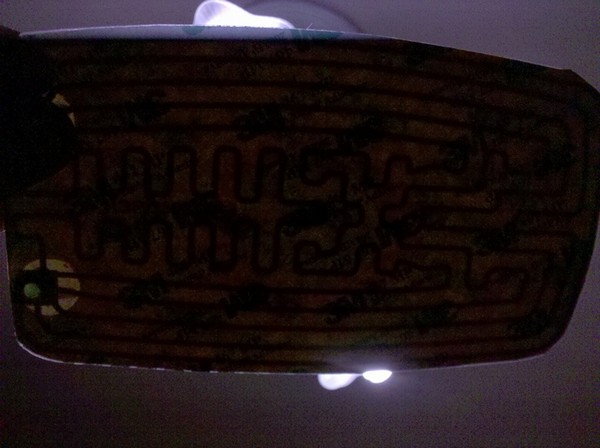

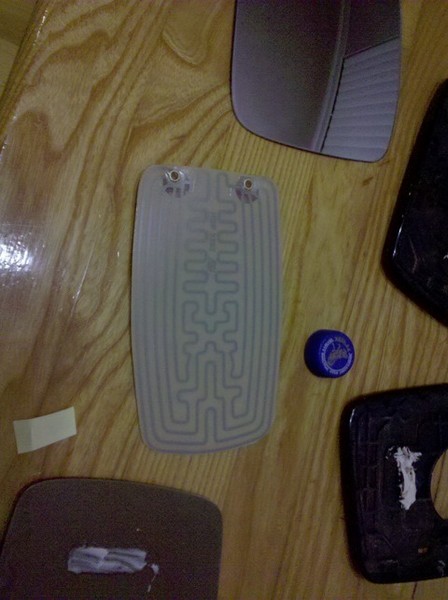

затем к стеклянным зеркальным элементам я приклеил элементы обогрева, при этом под металлические кружки я наклеил по 3 слоя двустороннего скотча, чтоб напыление при дальнейшей эксплуатации не обгорело.

33:879


34:1384


35:1889

Далее я провел проводку через гофру в двери, намучавшись, используя сталистую проволоку, для того, чтобы провести проводку в зеркало пришлось его полностью разобрать и проложить ее рядом с проводами управления наклона зеркал и складывания их.

35:2338




36:504

Все собрал в обратном порядке… таким образом обогрев зеркал включается параллельно с обогревом заднего стекла, и соответственно выключается через 15 минут, все почти как штатно.

36:834

p.s. проверку обогрев уже прошел, капли дождя испаряются на отлично, думаю и в наши теплые зимы он тоже меня будет выручать.

36:1059

4. Установка накладок с повторителями повторотов на зеркала Nissan X-Trail

Сегодня пришли по почте долгожданные накладки на зеркала (с повторителями поворотов).

36:1350

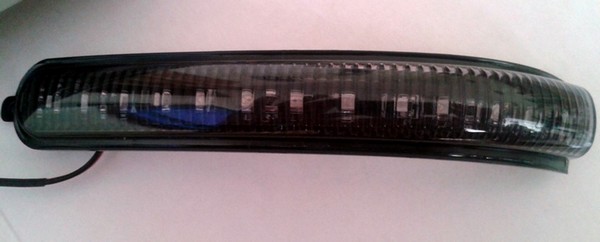

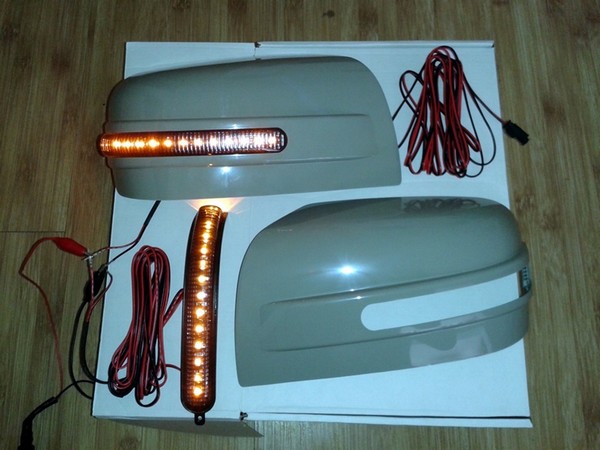

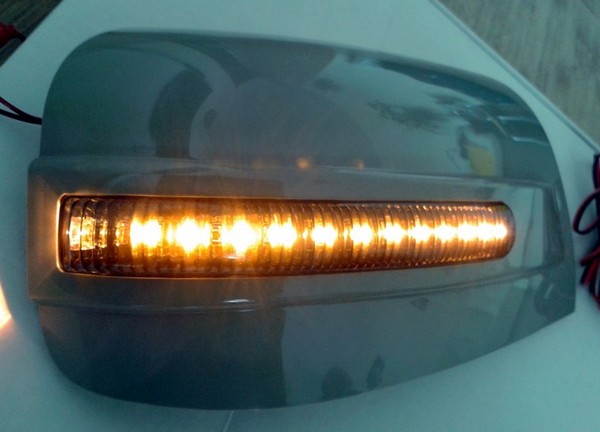

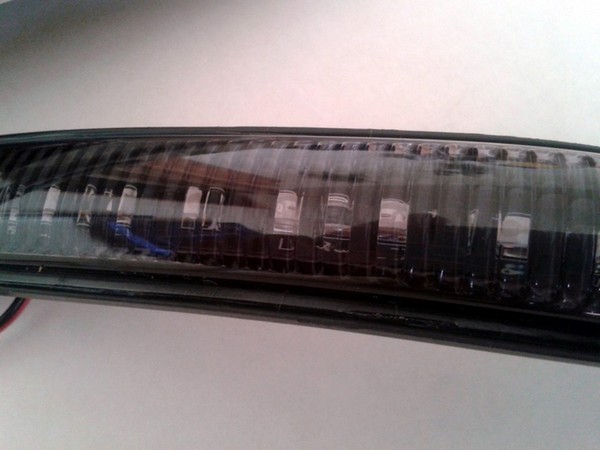

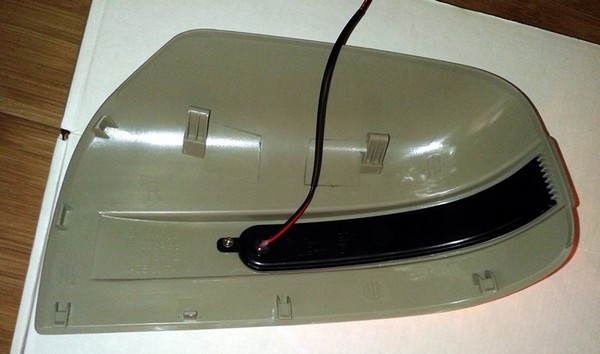

Немного фото для ознакомления.

36:1410

Установка накладок с повторителями повторотов на зеркала Nissan X-Trail

37:1915

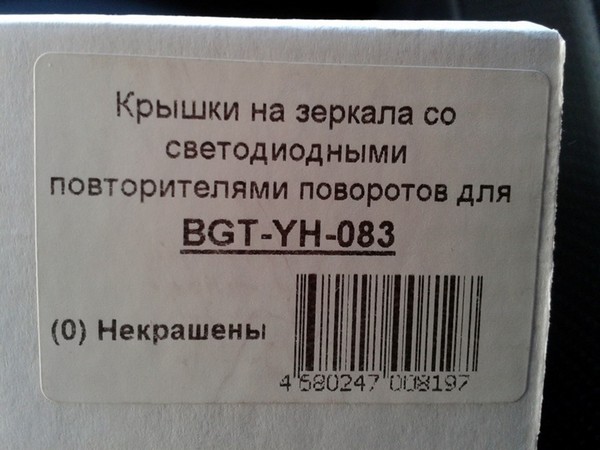

бирка на коробке

37:1949


38:2454

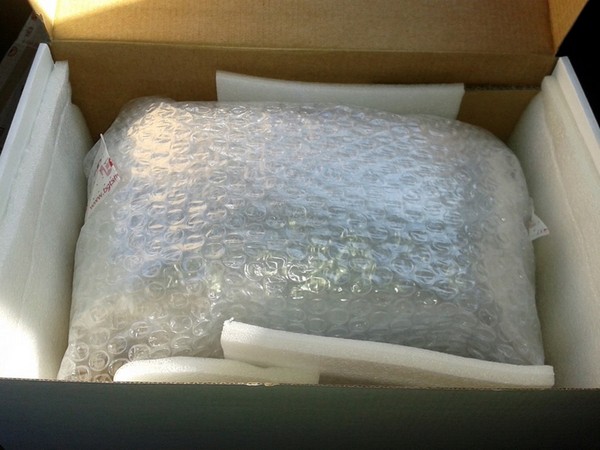

упаковали очень хорошо

38:45


39:550


40:1055


41:1560


42:2065



крепеж вроде бы похож на штатный

42:62


43:567


44:1072


45:1577


46:2082



Плюс этих накладок в том, что они не сильно отличаются от штатных (скажем так — они не толстые).

46:175

На днях протяну проводку и установлю (подгоню) накладки по месту. Если все хорошо подойдет — отправлю накладки на покраску.

46:404

Крепления (защелки) на накладках не подошли к моему Х-Трейлу.

46:518

При продаже накладок менеджер интернет магазина спросил меня — какого года машина и нет ли в ней системы кругового обзора… … …

46:757

Уж не знаю, для какой модификации Т-31 кузова они сделаны, но точно не для зеркал (без автоматического складывания) 2012 года выпуска.

46:997

Но меня такими мелочами не остановить. Трудности меня только заводят!

46:1128

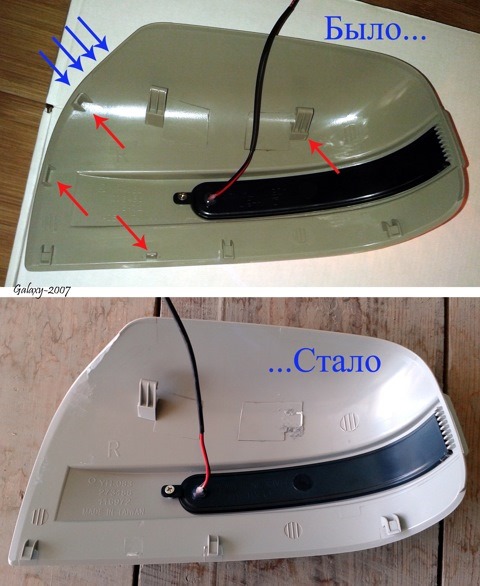

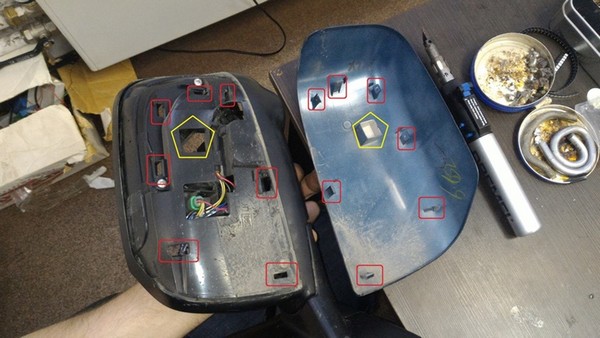

Берем острый нож, паяльник и убираем "лишние" защелки. Синими стрелками обозначил область кантика, который нужно удалить острым ножом.

46:1377


47:1882

На самом зеркале ножичком подрезаем окошки (выделено красным).

47:2000




48:504

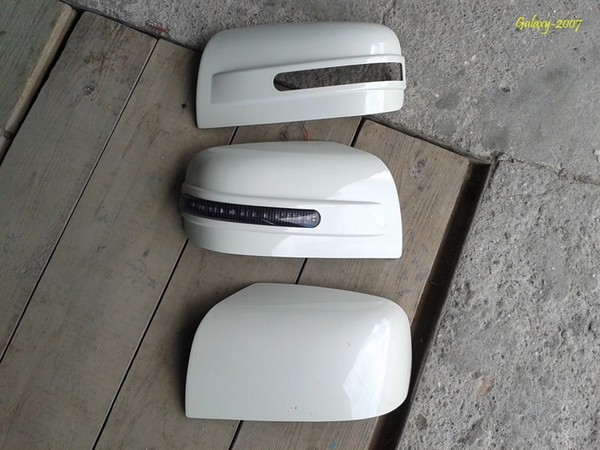

Вот и все! Накладки подогнаны.

48:562


49:1067


50:1572

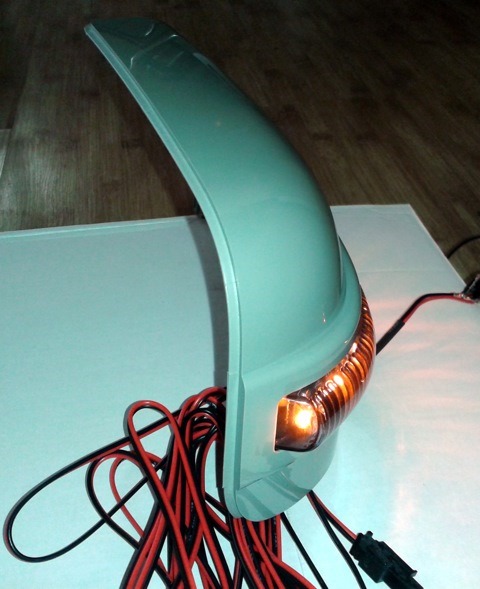

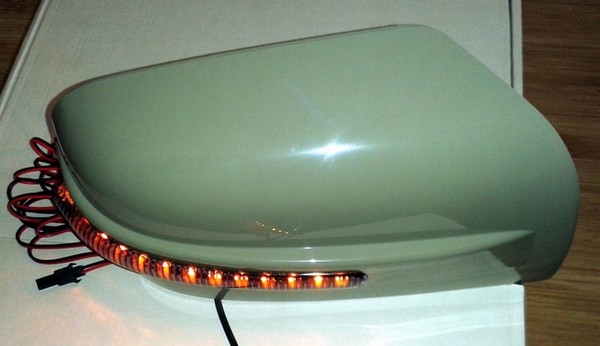

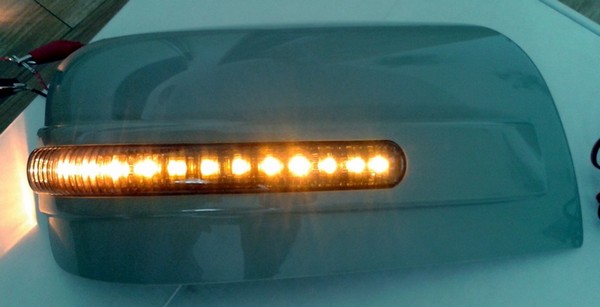

Не удержался и кинул провода на аккумулятор. Повторители видно даже при ярком солнце.

50:1732


51:2237



Накладки снизу держаться на своих защелках. Сверху придется посадить на силикон или клей.

51:167

Конечно же видно этого не будет. Так что в целом я доволен.

51:276

Подгонял накладки 15 минут первое зеркало и 5 минут второе.

51:385


52:890

Накладки отдал на покраску. Если бы пластик был белого цвета я бы их вообще не красил.

52:1049

Теперь останется прокинуть проводку и установить накладочки.

52:1166

Наконец то появилось время подключить накладки к электропроводке.

52:1292

Пару дней назад забрал накладочки с покраски.

52:1379


53:1884

Приклеил их к зеркалам силиконом и оставил на ночь сохнуть.

53:1996


54:2501

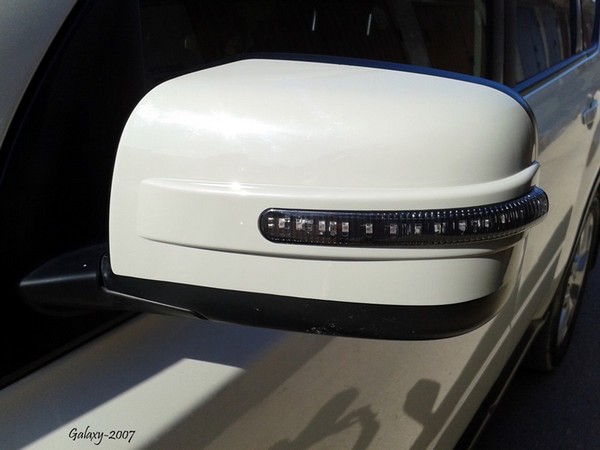

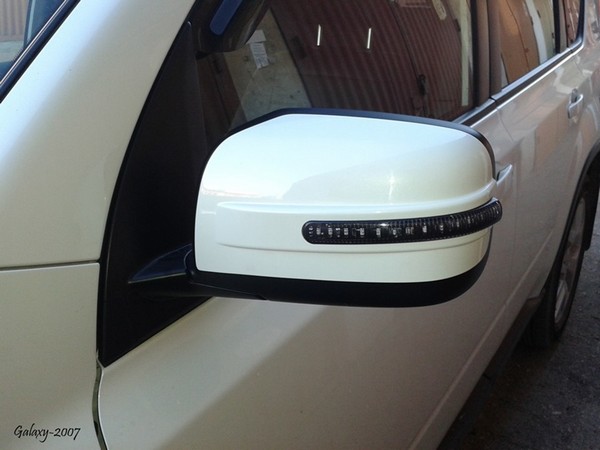

Утром получил отличный результат

54:64


55:569

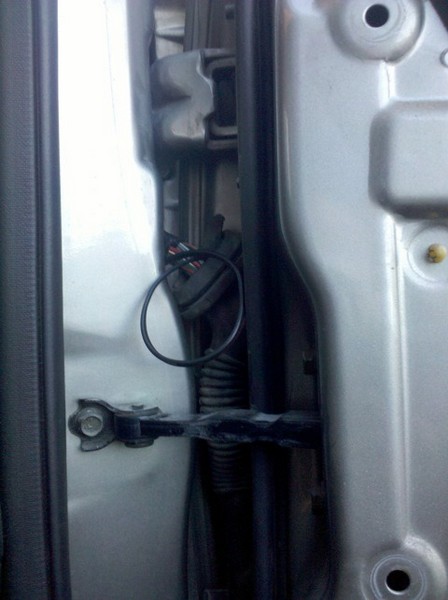

Далее протянул проводку от повторителей поворотников в двери. За одно установил вежливую подсветку в зеркала.

55:775

Далее нам нужно добраться до блока управления светом (БУС). Находится он за перчаточным ящиком (бардачком). Для этого снимаем бардачок.

55:1024

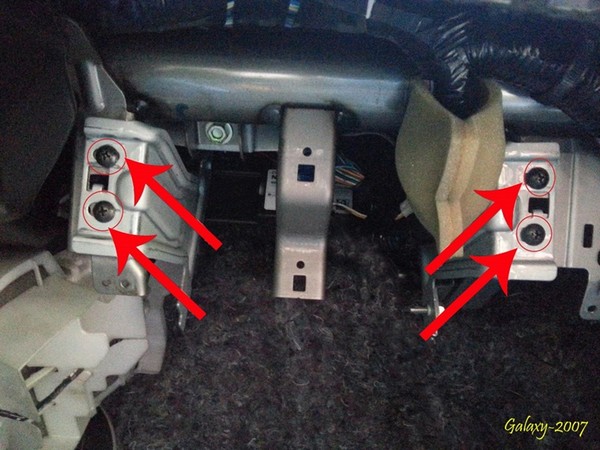

За бардачком спрятался БУС. Откручиваем четыре самореза и достаем его.

55:1157


56:1662


57:2167

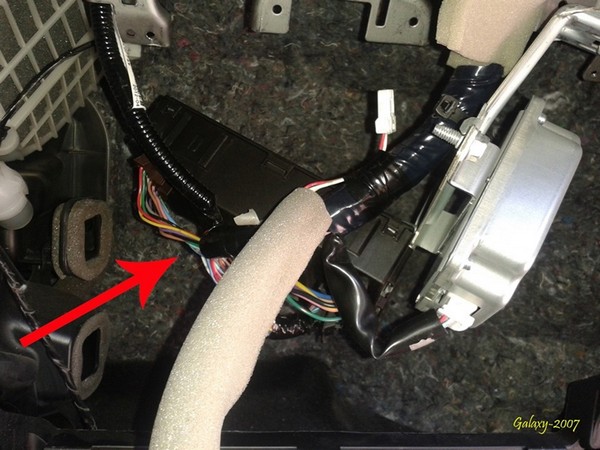

Блок управления светом

57:45

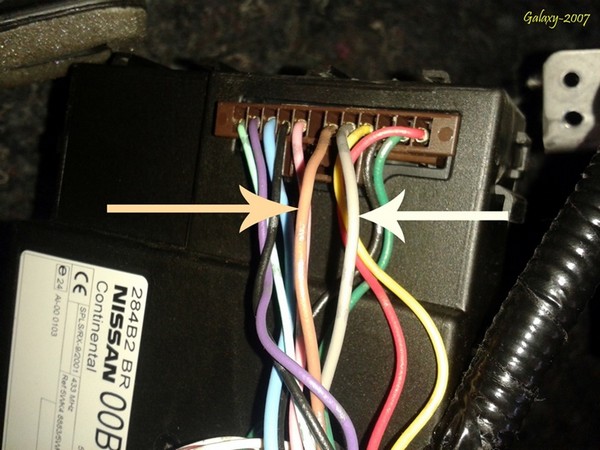

Нам нужны два провода. Коричневый (+ от левого поворотника). Серый (+ от правого поворотника)

57:214


58:719

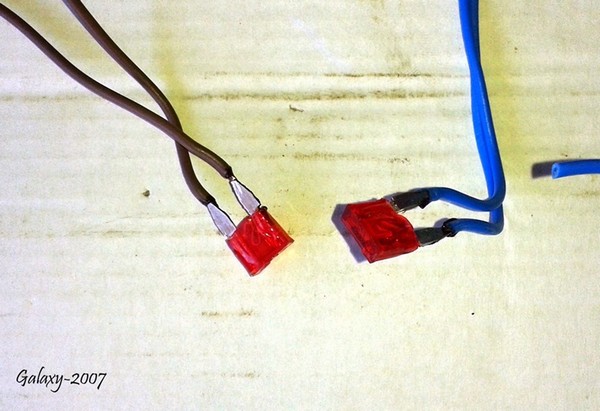

Далее, припаял проводки к двум 10 амперным предохранителям. В комплекте к накладкам на зеркала предохранителей не было, а схему питания защитить не помешает.

58:1009


59:1514

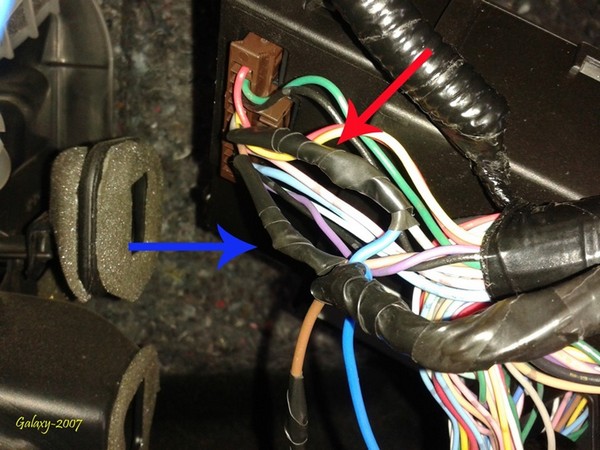

Подключил плюсы (от левого и правого повторителя) к блоку управления светом и изолировал провода.

59:1696


60:2201

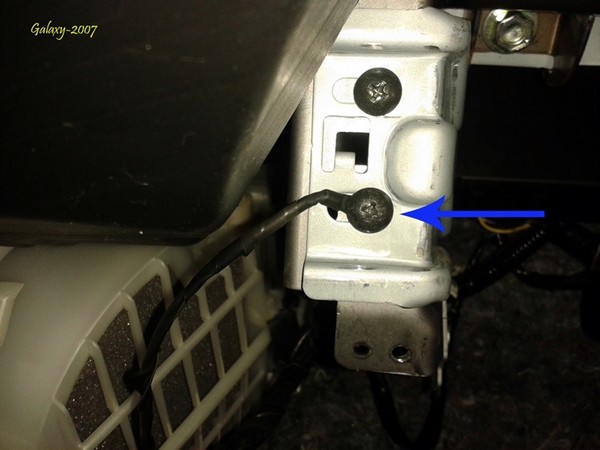

Массу от повторителей кинул на один из саморезов держащих БУС.

60:117


61:622

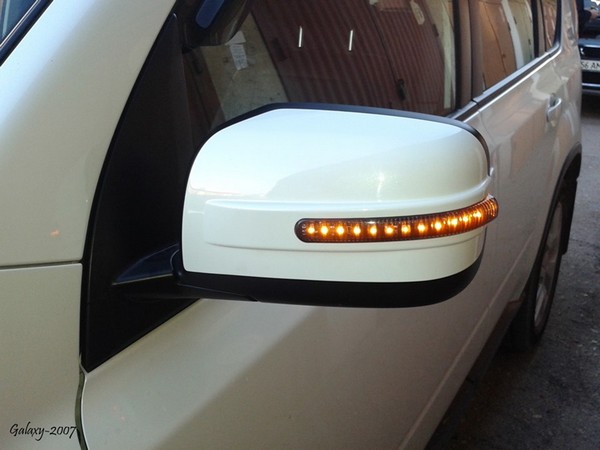

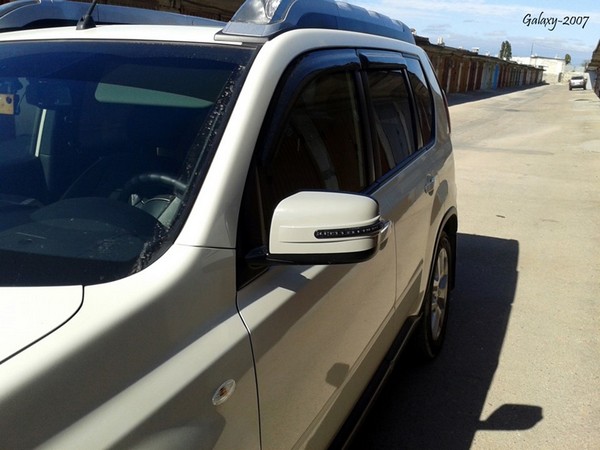

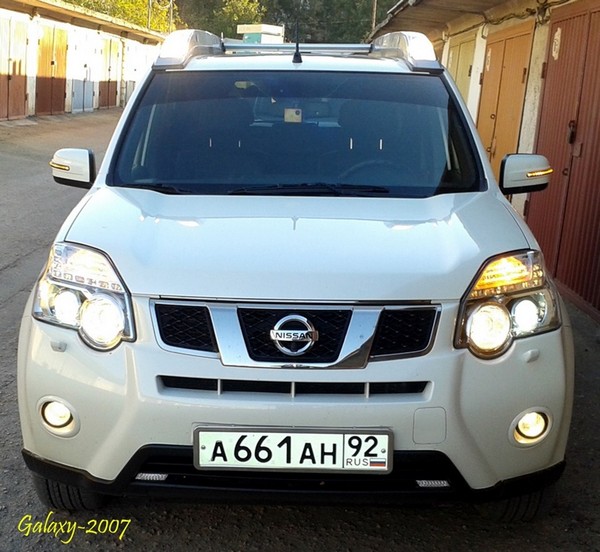

Вот результат

61:651


62:1156


63:1661

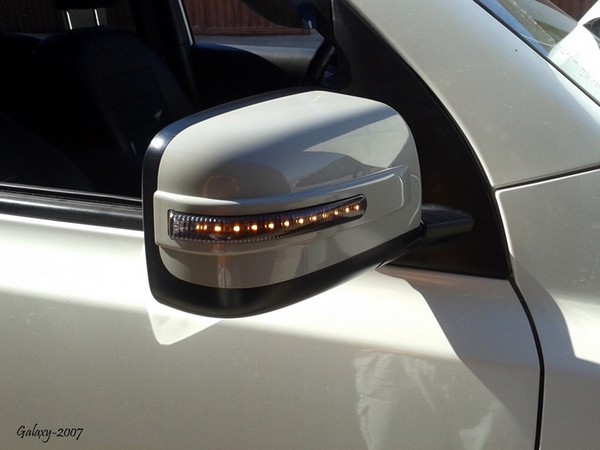

Все, накладки на зеркала Nissan X-Trail установлены.

63:1748

5. Установка вежливой подсветки зеркал Nissan X-Trail

Установка вежливой подсветки зеркал Nissan X-Trail

64:2344



Давно я хотел сделать вежливую подсветку перед передними дверями автомобиля. Ну знаете, это когда открыл машину с пульта и пространство возле дверей подсвечивается, что бы ты не наступил в лужу или грязь при посадке в автомобиль.

64:422

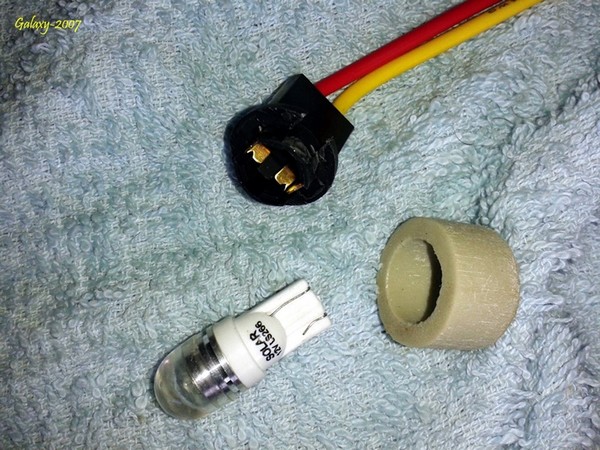

В общем купил две безцокольные (диодные) лампочки и два безцокольных патрона. И еще понадобилась пластиковая водопроводная труба (кусочек).

64:681


65:1186

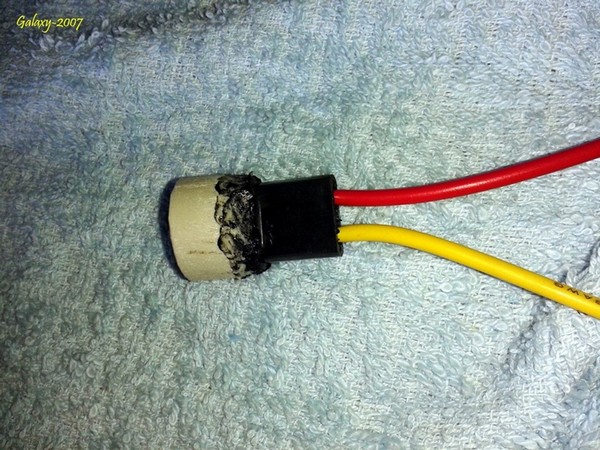

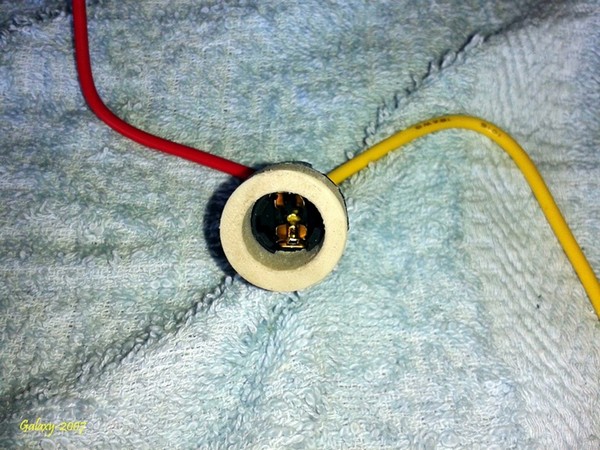

От трубы отрезал колечко и паяльником припаял его к патрону.

65:1300


66:1805


67:2310

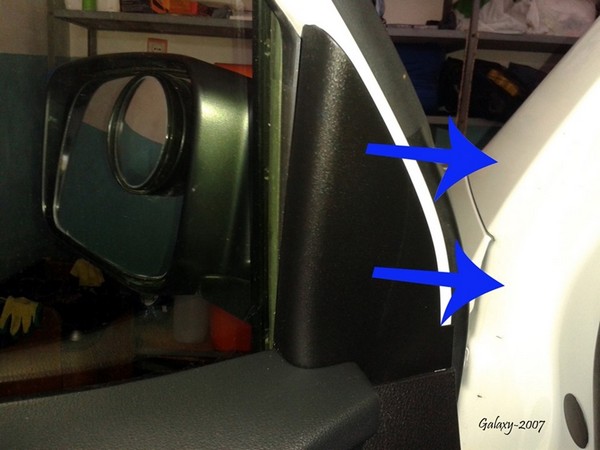

Далее снимаем карты передних дверей. Сдергиваем пластиковый уголок у зеркала заднего вида.

67:170


68:675

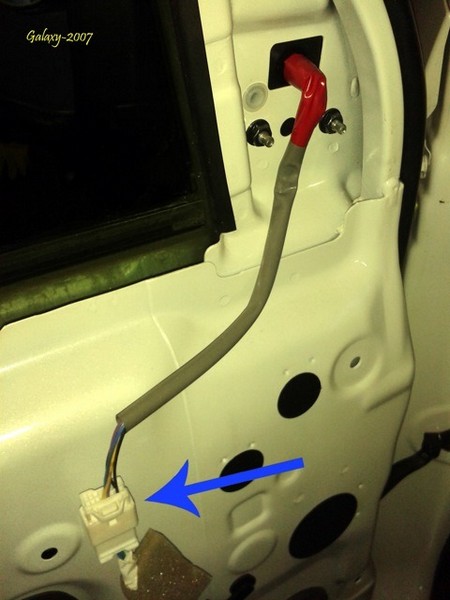

Отсоединяем клемму электроуправления зеркалами заднего вида.

68:793


69:1298

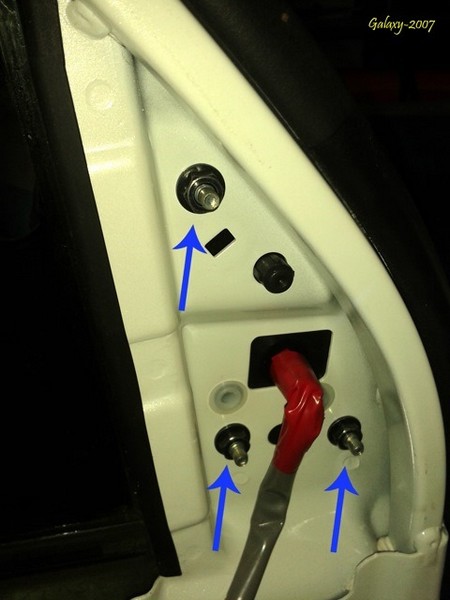

Откручиваем три гайки крепления зеркала. Ключ на "десять". Держим зеркало, а не то упадет. Весит килограмма два!

69:1503


70:2008

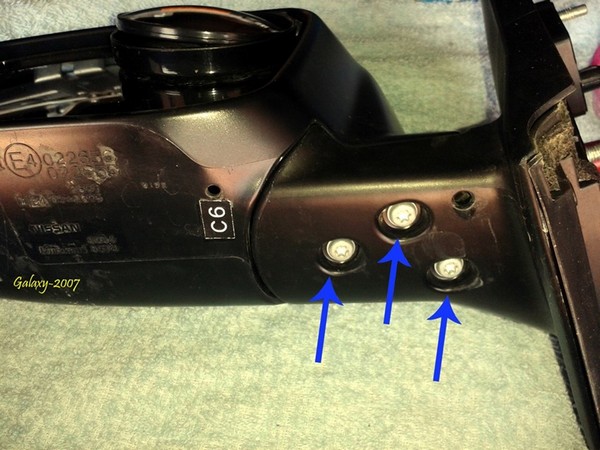

Отверткой Торкс №25 откручиваем три болтика.

70:84


71:589

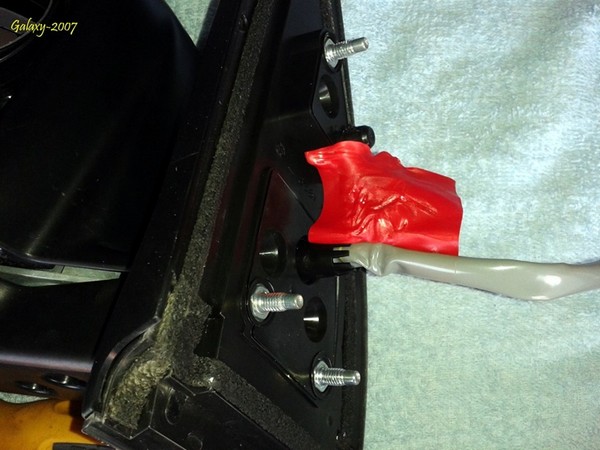

Снимаем клейкую ленту с кембрика. Через этот кембрик потом просунем в салон провода.

71:747


72:1252

Разбираем зеркало дальше.

72:1303


73:1808

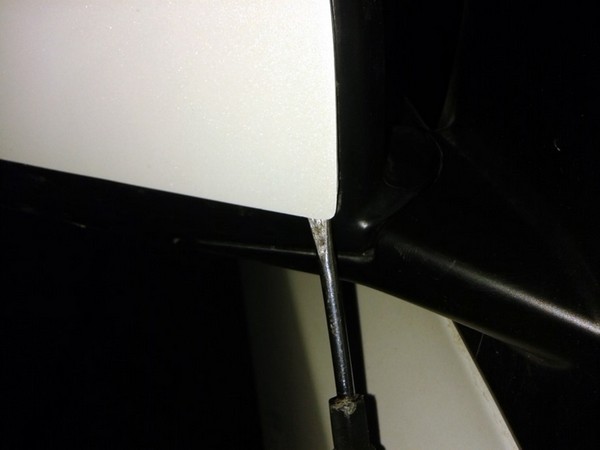

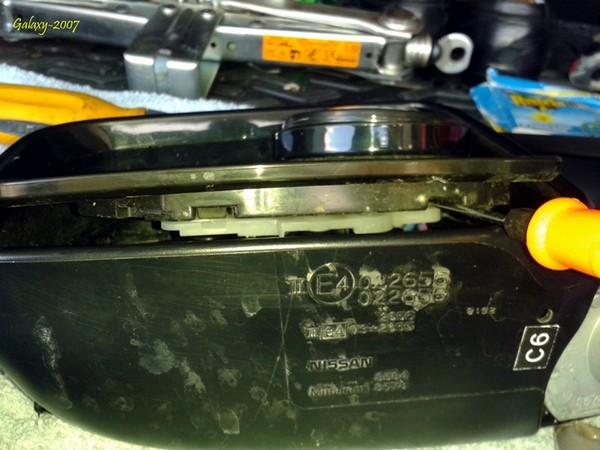

Аккуратно подсовываем плоскую отвертку (снизу) под зеркальный элемент.

73:1942


74:2447



Тихонечко поворачиваем отвертку вокруг ее оси (вот в этих пазах) и зеркальный элемент отщелкнется. Это самое страшное.

74:219


75:724

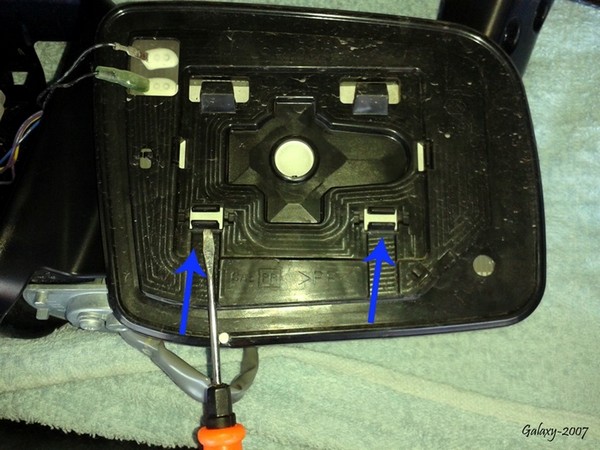

Держится зеркальный элемент на защелках внизу и скобочках вверху.

75:849


76:1354

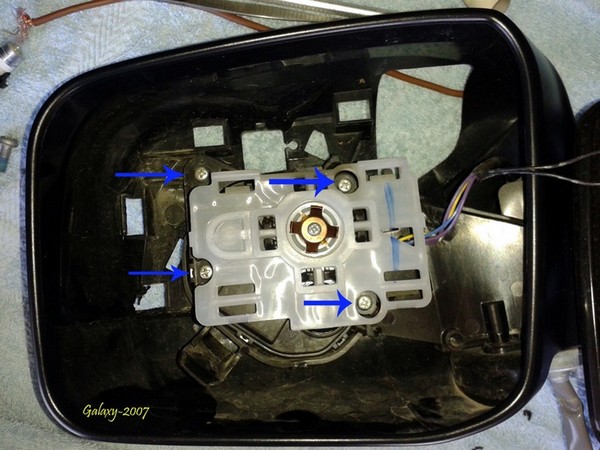

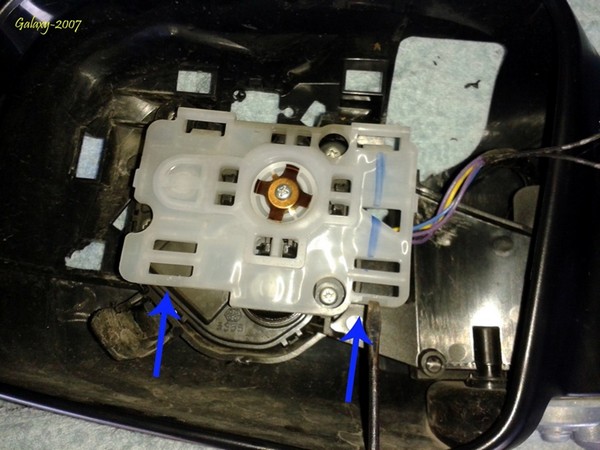

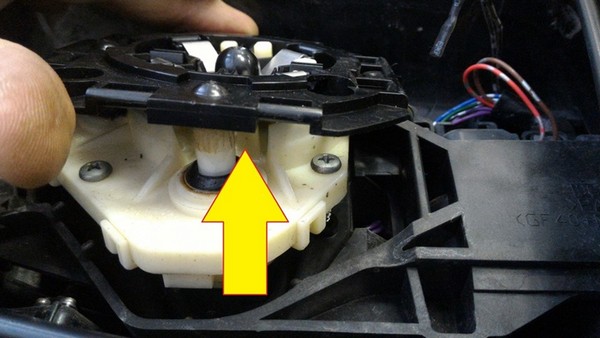

Далее, откручиваем четыре самореза и снимаем электромоторчик.

76:1472


77:1977


78:2482

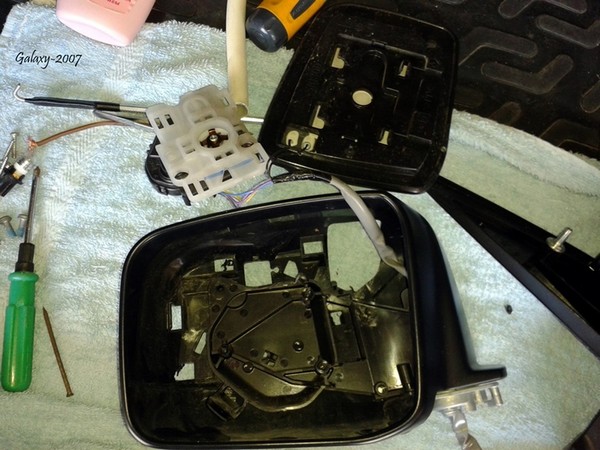

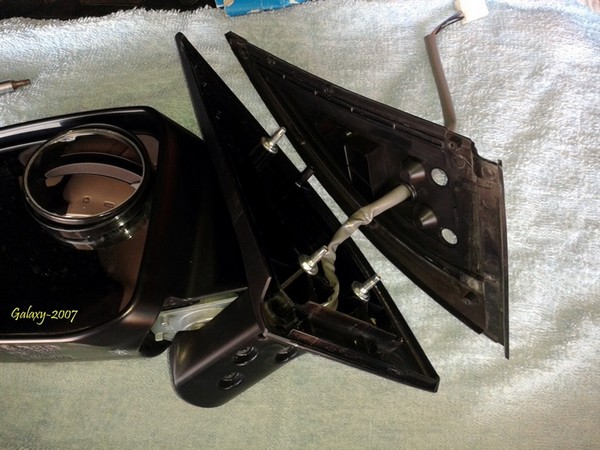

Разобранное зеркало

78:40

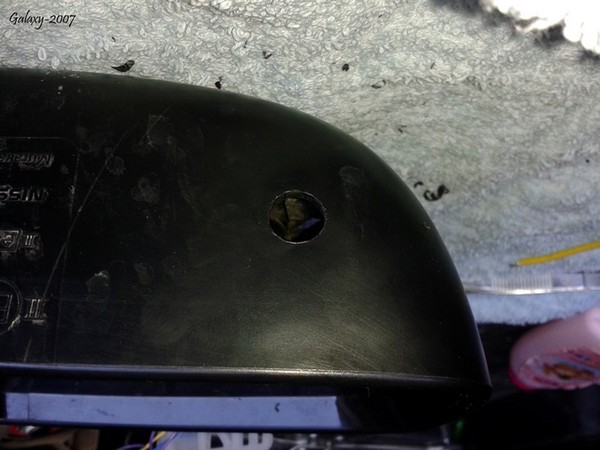

Сверлим отверстие (по диаметру лампочки) в днище корпуса зеркала.

78:163


79:668

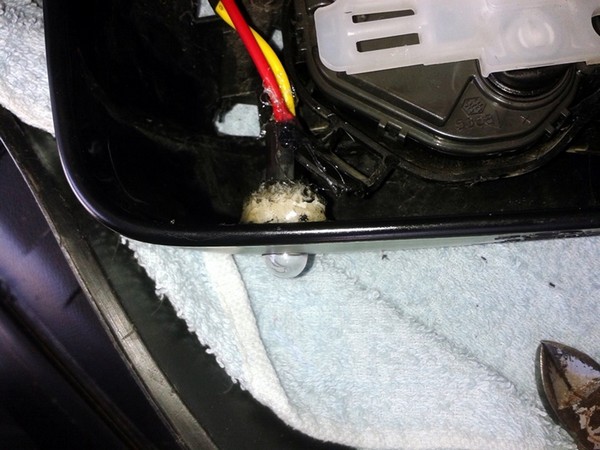

Припаиваем патрончик (к корпусу зеркала) паяльником и термоклеем.

79:792


80:1297

Протягиваем провода в салон. Подключаем к подсветке.

80:1397

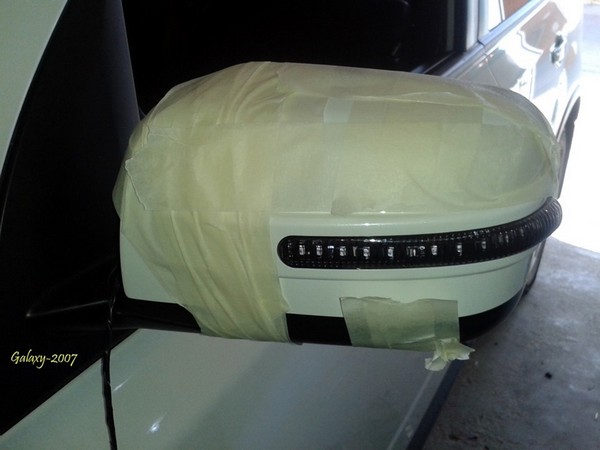

Приклеиваем накладку к зеркалу силиконом и заматываем малярным скотчем.
Пусть до утра сохнет. Подключать повторители поворотников на зеркалах буду послезавтра. Проводка уже выведена в салон, под бардачок.

80:1779


81:2284

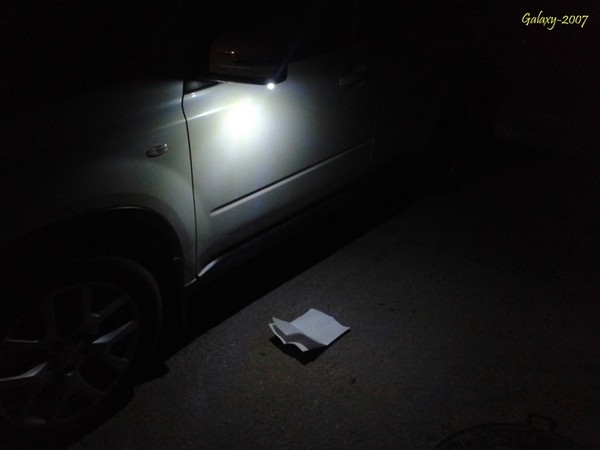

Вот результат работы вежливой подсветки. Открываешь дверь с пульта и около дверей машины достаточно светло. Теперь ночью не вляпаешься в неприятности.

81:280


82:785

В случае перегорания лампочки — ее можно вытащить из патрончика (не разбирая зеркала) и заменить на новую.
Микрощель между лампочкой и корпусом зеркала (отверстием) промазал силикончиком. И водичка не попадет, и лампочка не выпадет.

82:1214
