Установка противотуманных фар на Ладу Гранта



0:7

Установка птф на Гранту

0:56

птф Лада Гранта

1:561

Что нам для этого потребуется:

1:620

1. Противотуманные фары.
На гранту они бывают двух видов:
а.) ПТФ "BOSCH"овские с плоским стеклом. Не знаю почему их так называют, там "BOSCH"ем и не пахнет. На коробке написана фирма "Луч", но номер оригинальный — "BOSCH"овский.

1:1016



1:1026

ПТФ

2:1533

ПТФ "BOSCH", ну или "луч". Кому как больше нравится

2:1620

противотуманные фары для Лады гранта

3:2127



Они же, только с тыльной стороны

3:61

б.) ПТФ "Киржач". У них стекло выпуклое.

3:133

clip_image005

4:638

ПТФ "Киржач", с выпуклым стеклом

Выбирайте какие Вам больше нравятся. Я выбрал недо-"BOSCH".

4:804

2. Монтажный набор для подключения ПТФ лада Гранта.
В комплект входит подкапотная проводка с разъёмами для подключения к фарам, салонная проводка с разъёмами для реле и кнопки включения фар, само реле и кнопка.

4:1191

clip_image001

5:1698

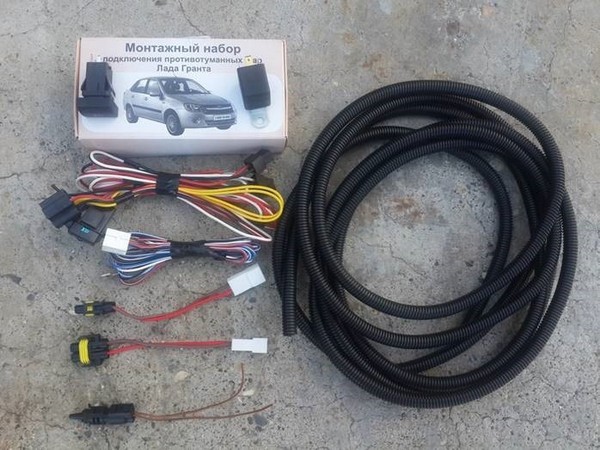

Монтажный набор для подключения ПТФ лада Гранта

5:1790

3. Гофра для укладки проводки. Я купил диаметром 9 мм. и 16 мм.
4. Клеммы под обжимку, для подключения без скруток.
5. Крепёж. Я сразу, на всякий случай, понабрал разной крепёжки. Пластиковые стяжки — хомуты, штатные защёлки в виде кольца разного диаметра, и т. д.

5:2259



clip_image006

6:506

Крепёж и всякая мелочёвка

6:557

6. Изолента, куда ж без неё.
7. Саморезы для крепления ПТФ к бамперу 6 шт.
8. Дрель.
9. Свёрла различного диаметра.
10. Круглая зенковка по металлу. Незаменимая вещь. Понадобится для врезки ПТФ в бампер, и не только.

6:940

clip_image007

7:1445

Круглая зенковка по металлу.

7:1501

11. Коронка диаметром 60 мм. Может и не потребоваться, но с ней удобней работать.

7:1646

clip_image008

8:2151



Коронка диаметром 60 мм

8:44

12. Канцелярский нож с лезвиями.

8:104

clip_image009

9:609

Канцелярский нож с лезвиями

9:664

1. Подготовить место для переднего бампера. Подложите что-нибудь типа тряпок или картона на пол, что — бы не поцарапать краску на бампере во время работы.
2. Далее необходимо снять передний бампер.
3. После снятия бампера, кладем его на подготовленное место.
4. Дрелью, сверлом на 5 мм. делаем в центре овала под ПТФ отверстие.

9:1255

clip_image010

10:1762

Отверстие диаметром 5 мм.

10:1811

5. Подготовленной коронкой, сверлим отверстие в бампере, как на фото.

10:1939

clip_image011

11:2446



Предварительное отверстие на 60 мм.

11:66

Примечание: Это отверстие на 60 мм. можно и не делать, но тогда будет гораздо труднее вырезать отверстие ножом.

11:269

6. Канцелярским ножом потихоньку вырезаем пластмассу по внутреннему канту. Пластмасса на бампере очень мягкая, и режется ножом в лёгкую. Только не надо сразу за один раз прорезать бампер. Режьте за несколько подходов, иначе нож может соскочить и поцарапать краску на бампере.

11:775

Важно: Ножом вырезаем именно по внутреннему канту овала. (Меньший диаметр) Отверстие получится грубо — вырезанное, так сказать черновое для дальнейшей обработки.

11:1076

7. Берём дрель и круглую зенковку. Ровняем овал в бампере по наружному канту. Эту обработку выполняем очень аккуратно. Зенковкой можно вывести очень ровные грани. Тут уже зависит от мастерства подобных работ.

11:1459

clip_image012

12:1966

Выводим овал зенковкой. На фотографии видно где вырезано ножом, а где уже обработано зенковкой

12:2143



clip_image013

13:506

Овальное отверстие в бампере под ПТФ после окончательной обработки

13:634

8. Примеряем противотуманную фару на своё посадочное место. Далее закрепляем её на три самореза. Получаем вот такой вид:

13:856

clip_image014

14:1363

ПТФ фара, закреплённая в бампере

14:1426

9. Этот пункт, как говорится, на вкус и цвет. Мне не понравилось не плотное прилегание фары к поверхности бампера. Туда попадала бы вода и грязь, и я решил с внутренней стороны промазать щели герметиком. Вот таким образом:

14:1829

clip_image015

15:2336



Промазал щели герметеком

15:49

10. Левая сторона полностью готова. Делаем правую сторону точно так же.

15:180

clip_image016

16:687

Правая сторона. Предварительная врезка

16:763

clip_image017

17:1270

Правая сторона. Окончательная обработка

17:1348

противотуманки на Ладу Гранта

18:1855

Правая сторона. Прикрученная фара

18:1921

clip_image019

19:2428

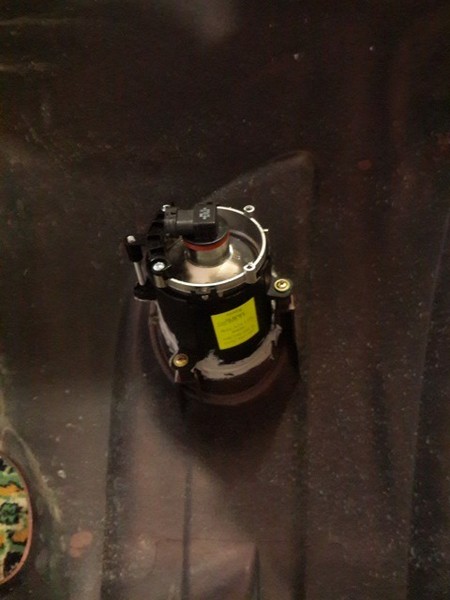

Правая сторона. Промазка герметиком

19:69

clip_image020

20:576

Правая сторона. Окончательный вид

20:642

На этом врезка и установка ПТФ в передний бампер закончена.
P.S. : Конечно есть ещё много способов вырезания отверстий под фары, но я описал именно свой метод. Как видно на фото, при таком способе всё получается достаточно аккуратно.

20:1066

Вернёмся к протяжке проводки для ПТФ под капотом.

20:1160

Все провода, перед укладкой, я помещал в гофру. Вам советую делать так — же. Во-первых — получается очень аккуратно. Во-вторых — гофра снижает риск возгорания проводки, при случаях короткого замыкания. Ну а в-третьих — прокладывая провода в гофре, меньше заметно вмешательство в штатную проводку.

20:1705

Подготовка:

20:1730

1. Снимаем аккумуляторную батарею.
У кого установлена распорка передних стоек, перед снятием аккумулятора, придётся её открутить.
2. Снимаем корпус воздушного фильтра.

20:2041



clip_image021

21:506

Для этого, необходимо предварительно открутить хомут на резиновой гофре впуска, и отсоединить эту гофру от ДМРВ. Отсоединить разъём ДМРВ. Далее, перед снятием корпуса воздушного фильтра, необходимо снять клапан продувки адсорбера, который закреплён на корпусе воздушного фильтра. Он находится сразу — же под ДРМВ. А также, нужно отсоединить клипсу крепления силового провода, идущего к стартеру.
Далее освобождаем корпус воздушного фильтра от креплений. Он крепиться к кузову на трёх резиновых упорах. В отличии от предыдущей "чудо-конструкции" крепления воздушного фильтра от "Автоваза" (тот, кто сталкивался с ней, поймёт о чём я), тут крепления сделаны гораздо удобнее. Что-бы эти резинки высвободить из кронштейнов фильтра, достаточно их просто отогнуть в сторону и вывести из прорезей.
После этого, приподнимите немного корпус воздушного фильтра вверх, и отведите в сторону патрубок воздухозаборника. Теперь наконец-то его можно вытащить, и отложить в сторону.
3. Откручиваем площадку под аккумулятор.

21:2352



clip_image022

22:506

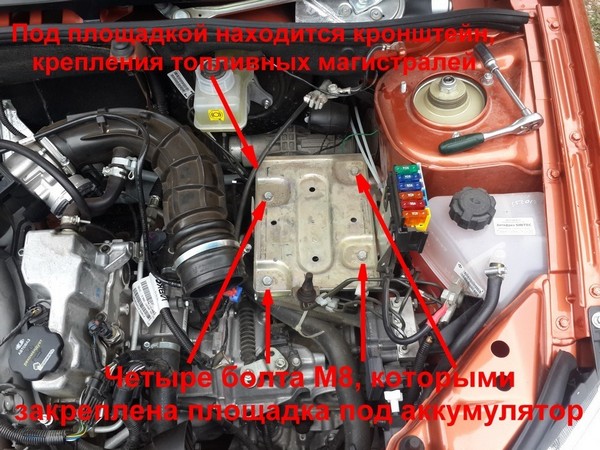

Крепится площадка на четырёх болтах М8 с головкой, под ключ на 13. После того, как её открутите, нужно аккуратно отодвинуть её в сторону. К ней с низу прикреплён кронштейн, крепления топливных магистралей. Головкой на 10 мм. откручиваем гайку этого кронштейна, снимаем удерживающую пластину и вытаскиваем из него топливные трубки.
4. Сверлим отверстие в моторной перегородке, для проводов.
Я сделал отверстие диаметром 22 мм.

22:1278

clip_image023

23:1785

Примечание: Этот пункт делайте только в том случае, если Вам это необходимо. Если в этом нет необходимости, то провода можно пропустить через резиновое уплотнение трубок гидрокорректора фар. Лично я решил сверлить для того, чтобы в будущем без проблем пропустить через это отверстие акустические провода. Да и гораздо аккуратней получается на мой взгляд, по сравнению с дырявой резинкой гидрокорректора. Кстати, дрелью подлезть в это место не составляет особого труда. Плюс размещение ввода проводов получилось очень удобное.

23:2753



После всех этих манипуляций, можно приступить к прокладыванию проводки. Начинаем тянуть провода от правой ПТФ.

23:206

clip_image024

24:713

Разъём правой ПТФ

24:749

Протяните правый разъём через отверстие в брызговике. Во избежание протирания провода об металл, обязательно нужно установить в это отверстие резиновое кольцо. Сразу — же закрепите массовую клемму к шпильке, указанной на фото.

24:1170

clip_image025

25:1677

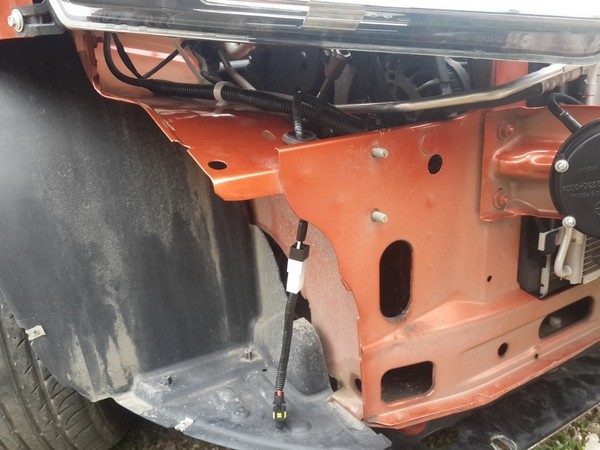

Место, где провод проходит через правый брызговик

25:1772

Далее ведём провод по штатной проводке. Закрепляем его пластиковыми стяжками.

25:1919

clip_image026

26:2426



Провод, протянутый по штатной проводке под компрессором кондиционера и генератором

26:157

clip_image027

27:664

Провод, протянутый по штатной проводке под вентилятором системы охлаждения

27:807

clip_image028

28:1314

Провод, протянутый по штатной проводке к левому брызговику

28:1426

Далее также пропускаем через левый брызговик разъём левой ПТФ.

28:1545

clip_image029

29:2052

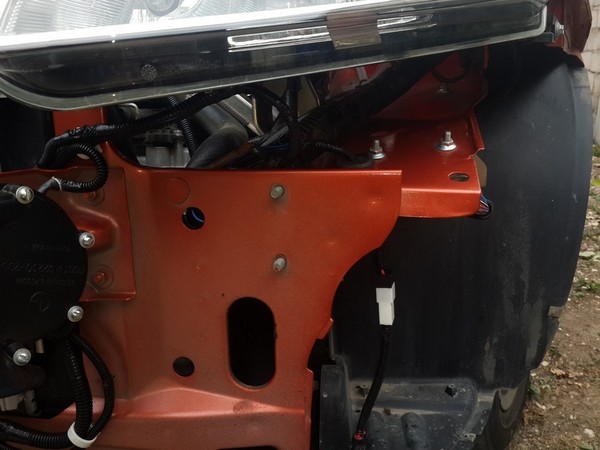

Место, где провод проходит через левый брызговик

29:92

Закрепляем массовую клемму аналогично левой стороне. Шпилька указанна на фото.

29:241

clip_image030

30:748

Место крепления массовой клеммы

30:811

Далее два провода с левой и правой стороны вместе укладываем в гофру, и пропускаем её под блоком ABS.

30:995

clip_image031

31:1502

Провода, протянутые по штатной проводке под блоком ABS

31:1603

После блока ABS, провода ведём по трубкам гидрокорректора фар.

31:1718

clip_image032

32:2225



Провода, протянутые по трубкам гидрокорректора фар

32:97

Вводим провода в салон через сделанное ранее отверстие. (или же через резинку трубок гидрокорректора). Резиновое уплотнение я взял от тросика газа.

32:370

clip_image033

33:877

Вводим провода в салон через резиновое уплотнение

33:973

clip_image034

34:1480

Вводим провода в салон через резиновое уплотнение

34:1576

После этого, можно начинать сборку. Собираем всё в обратной последовательности.

34:1726

При установке бампера, перед тем как защёлкивать на крыльях его края, подсоедините противотуманные фары к новой проведённой проводке.

34:1976

clip_image035

35:2483



Подсоединение правой фары

35:51

clip_image036

36:558

Подсоединение левой фары

36:608

На этом лимит фотографий во второй части закончился.
Подведём итоги проделанной работы. Противотуманные фары в бампер мы установили.
Проводку под капотом мы протянули.
Всё собрали.
Осталось подключить ПТФ в салоне к бортсети автомобиля. Об этом я напишу в третьей части данной темы.

36:1132

clip_image037

37:1639

clip_image038

38:2146



Подключение птф на Гранту

38:50

Первый способ:
Подключение через кнопку, входящую в комплекте к проводке для ПТФ. Тут всё довольно просто. Следуйте рекомендациям и схемам, предлагающимся к комплекту проводки. Хочу только отметить несколько моментов, на которых нужно обязательно обратить внимание:
1. Сразу же меняйте предохранители, входящие в комплект, на предохранители хорошего качества. Для хорошего контакта, подожмите клеммы под предохранители плоскогубцами, чтобы новые предохранители плотно заходили. Ток на ПТФ довольно большой. При работе фар, он достигает порядка 30 – 35 Ампер. И если использовать плохие предохранители, то может произойти следующее:

38:1211

clip_image039

39:1718

Вот, что происходит с предохранителями, плохого качества

39:1826

2. Обязательно используйте дополнительное силовое реле для коммутации ПТФ. Кнопка не выдержит такие нагрузки. Расположить реле удобно под панелью, за модулем управления светом. Плюс для коммутации ПТФ нужен силовой. Взять его можно с блока предохранителей (Толстый розовый провод), или протянуть непосредственно от АКБ.
3. Питание для кнопки можно взять с разъёма управления вентилятором отопителя. Там же можно запитать плюс подсветки. (+12В от зажигания – синий; -12В чёрный; +12В от габаритов белый)
Для наглядности, я набросал оптимальную схему подключения ПТФ с кнопкой:

39:2873



clip_image040

40:504

Схема подключения ПТФ на Ладу Гранта через кнопку

40:599

Второй способ:

40:629

Этот способ наиболее правильный, но гораздо более сложный и дорогой. Под ним подразумевается установка предохранителей ПТФ в штатный блок предохранителей, и управление с модуля управления светом (далее МУС) от Гранты, в комплектации «Люкс». А так – же индикацию работы передних ПТФ на комбинации приборов.
Для его реализации нам потребуется приобрести:

1. Клеммы типа «Лира», как на фотографии. Маленького размера и большого. Их довольно трудно найти, но без них не обойтись. В блоке предохранителей и в «МУС»е используются именно такие клеммы.

40:1629

clip_image041

41:2136



Клеммы типа Лира

41:33

2. Блок «МУС» от Гранты в комплектации «Люкс». Они бывают двух типов. С положением переключателя «А» (автосвет), и без него. Цена отличается довольно сильно. МУС с «автосветом» обойдётся Вам около 1100 р. Без «автосвета» цена будет около 700 р. Для наших целей можно использовать и первый, и второй блок. Но я выбрал более дорогой блок, что — бы в будущем реализовать функцию «автосвет». Какой блок приобретать – решать Вам.

41:796

clip_image042

42:1303

Слева МУС с Люкса, Справа МУС с нормы

42:1373

clip_image043

43:1880

В МУС с Люкса присутствуют дополнительные контакты №1 и №3

43:1991

3. Два предохранителя на 15 А.
4. Два силовых реле с колодками. (Почему два, объясню чуть позже)
5. Провода сечением 1,5 кв, и 2,5 кв.
6. Разъём питания дисковода (флоппика). Его можно отрезать от старого блока питания системного блока.

43:2405



Из инструментов нам понадобится:

43:63

1. Паяльник. Ну, соответственно припой и канифоль.
2. Инструмент для обжимки клемм.
3. Изоляционная лента.
4. Крестовая и плоская отвёртка.
5. Длинная головка на 22 мм.

43:363

Подключение птф для Лады Гранта

43:425

Первые четыре пункта без фотографий, т. к. я не уложился в лимит фото. Но я думаю, что исходя их текста, всё итак предельно понятно.

43:663

1. Снимаем крышку блока предохранителей. Она крепиться на клипсах. Что – бы её снять, просто тянем её на себя.
2. Снимаем щиток комбинации приборов. Щиток закреплён тремя винтами и одной клипсой. Два винта расположены сверху, и ещё один спрятан под щитком блока предохранителей.
3. Снимаем комбинацию приборов. Для этого откручиваем четыре винта крепления комбинации приборов к панели. Аккуратно отодвигаем комбинацию приборов в сторону, и отсоединяем от неё разъём. Разъём фиксируется пластиковой качелькой, и для его снятия нужно повернуть эту качельку.
4. Снимаем обшивку рулевой колонки.
5. Снимаем МУС. Для этого откручиваем один винт.

43:1833

clip_image044

44:2340



Отводим его в сторону. Нажав на обе защёлки разъёма, вытаскиваем его из блока.

44:144

clip_image045

45:651

6. Откручиваем и снимаем гидрокорректор фар. Для этого сначала нужно отсоединить ручку управления. Она просто стягивается на себя. Если не получается её стянуть, то можно её немного поддеть ножом или плоской отвёрткой. Затем нужно открутить длинной головкой на 22мм. гайку крепления гидрокорректора к панели. Потом просто утопите его во внутрь и опустите вниз.

45:1311

clip_image046

46:1818

7. Откручиваем болт крепления блока предохранителей.

46:1918

clip_image047

47:2425

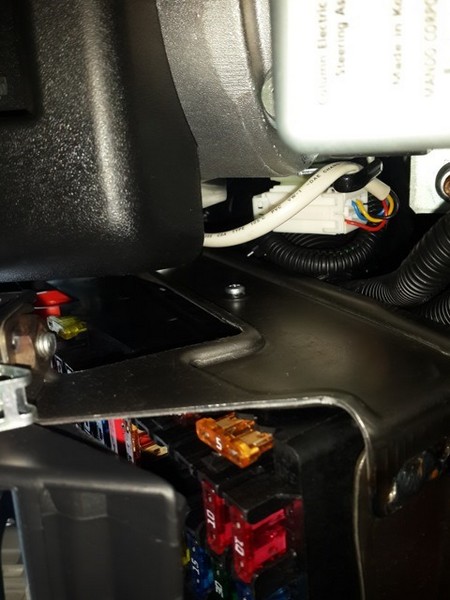

Для этого поднимаем рулевую колонку в максимально высокое положение. Можно попробовать его открутить длинной отвёрткой под углом. Я открутил следующим способом, как на картинке:

47:330

птф Лада Гранта

48:837

8. Далее освобождаем блок предохранителей от двух креплений, смещая его влево.

48:983

clip_image049

49:1490

clip_image050

50:1997



9. Пробуем аккуратно перевернуть блок предохранителей обратной стороной. Для этого нужно снять навесные реле, которые навешаны с левой стороны.

50:264

clip_image051

51:771

10. Сначала нужно вывести силовой провод питания. Его можно взять от реле зажигания. (Постоянные +12В – розовый провод; +12 В от зажигания – синий провод) Соединение проводов обязательно нужно пропаять, и тщательно заизолировать.

51:1187

clip_image052

52:1694

Примечание: Я сразу вывел из блока предохранителей постоянный плюс и плюс от зажигания на отдельную колодку. В будущем, при подключения доп. устройств, будет очень удобно брать питание для них. Можете сделать так – же.

52:2095



clip_image053

53:506

11. Далее крутим блок предохранителей в другую сторону. Ищем пустые места под наши предохранители F16 и F17.

53:699

подключение птф для Лады Гранта

54:1206

Примечание: Пока есть доступ к клеммам предохранителя F18 (Обогрев передних сидений), желательно заранее вывести провода под обогрев. Если в будущем нет планов на установку обогрева передних сидений, то соответственно этого делать не нужно.

54:1648

12. Обжимаем клеммами два провода, идущие от ПТФ, и вставляем их в соответствующие места в блок предохранителей. F16 – правая ПТФ. F17 – левая ПТФ.

54:1910

clip_image055

55:2417



clip_image056

56:506

13. Два оставшихся провода тянем к силовому реле, и подключаем согласно схеме, которая находится ниже по тексту.

56:712

Примечание: В блоке МУС есть своё силовое реле. Два оставшихся провода можно подключить к контакту №3 «МУС»а и всё будет работать. Но по моему мнению, такое подключение не надёжное. Попробую объяснить почему: Питающий плюс на ПТФ берётся с МУСа, а у него сечение очень маленькое, и штатная проводка «Нормы» не рассчитана на подключение ПТФ. Так что лучше использовать доп. реле и мощный провод на питание.

56:1451

14. Так – же не забудьте вывести по схеме провод, отвечающий за индикацию включённых ПТФ на комбинацию приборов. Подключить провод к разъёму КП можно с помощью клеммы с питания «флоппика», как уже говорилось выше. Подключается она к контакту №15 разъёма КП. Далее провод от разъёма спаивается с протянутым ранее проводом.

56:2039



подключение птф на Ладу Гранта

57:506

Примечание: В Комбинации приборов отсутствует светодиод для индикации включённых ПТФ. Так что индикация на панели работать не будет. Для того, чтобы она заработала, необходимо разобрать панель и впаять светодиод с резисторами. На драйве есть темы об этой доработке. Я этого не делал, т. к. поменял свою комбинацию приборов на альтернативную КП Gamma GF 851. Чуть позже я опишу её в своём БЖ.

57:1209

15. Вроде как всё подключено и всё работает. Но после небольшого наблюдения, я заметил что при включении ЗПФ, реле в «МУС»е не щёлкает, а фара горит. Разобрал блок, чтобы проверить наличие реле. Так вот, мои ожидания подтвердились. Реле для питания ЗПФ отсутствовало. А в родном блоке оно было. Пришлось запитывать и ЗПФ от доп. реле. Всем советую тоже проверить наличие реле в своём новом блоке. И при его отсутствии установить доп. реле. Подсоединяется очень просто. Вот набросал схемку:

57:2093



схема подключения птф для Лады Гранта

58:504

Схема подключения птф для Лады Гранта

58:577

16. Ну а далее, собираем всё в обратной последовательности.
