Установка ресивера Toyota Caldina

Задача: установить ресивер Sony DSX-S200X для Toyota Caldina.

0:92

ресивер Sony DSX-S200X для Toyota Caldina

1:596

Японский CD-MP3-ресивер Alpine с ченджером, который достался мне с машиной, не радовал ни звуком, ни внешним видом… Давно вынашиваю идею поставить нормальное ГУ 1DIN с поддержкой айпода, флэшки и блютусом, а второй отсек "забить" тремя полезными датчиками. Рассматривал несколько моделей Kenwood и Pioneer, но их можно было приобрести только под заказ в Москве, т.к. нужных мне моделей не было в городе.

1:1302



1:1311

Случайно в Контуре попался на глаза сабж. Sony я вообще не рассматривал как вариант, а это устройство приглянулось мне наличием удобного скрытого кармана для айпода. Меня, как обладателя двух "яблочных" плейеров, сей факт не мог не заинтересовать, поэтому я потратил пару часов жизни для изучения в инете обзоров и характеристик этого ГУ, после чего все же решил его приобрести, несмотря на отсутствие блютус-модуля для громкой связи.

1:2101



При покупке продавец по своим каким-то своим соображениям положил мне в комплект "фишку" от Alpine, в связи с чем потом пришлось возвращаться и сдергивать нужный мне разъем со стенда. В итоге справедливость восторжествовала, и я заполучил правильный переходник Sony-ISO, и поехал за переходником ISO-Toyota.

1:541

Сняв свой старый Alpine, я увидел неприятную вещь — разъем магнитолы был подключен к бортовой проводке без переходных разъемов, тупо дедовским методом а-ля "скрутка + изолента".

1:861

Установка ресивера Toyota Caldina

2:1365

Разъем Alpine, привязанный на штатную проводку

2:1448

Вооружившись термоусадкой нужного диаметра, стекловолокнистой изолентой, нужным инструментом, цветовой схемой проводки Toyota, и десять раз пожалев об отсутствии газового паяльника, я приступил к сращиванию бортовой проводки проводки с разъемами стандарта ISO.

2:1926

Установка ресивера Toyota Caldina

3:2430



Цветовая схема стандартных аудио-разъемов Toyota

3:87

Установка ресивера Toyota Caldina

4:591

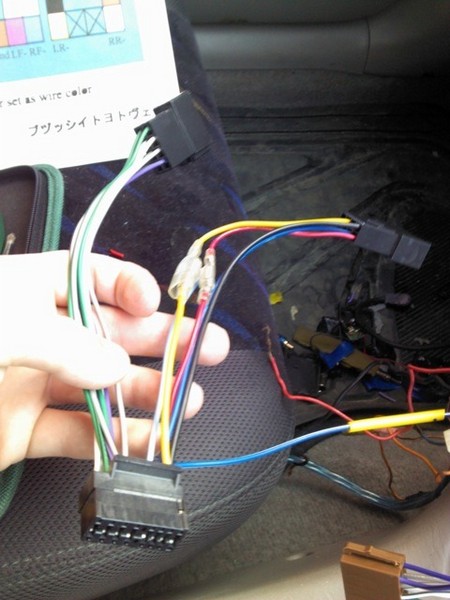

Переходник Sony-ISO

4:623

Установка ресивера Toyota Caldina

5:1127

Переходник ISO-Toyota. Черная фишка ISO — питание и управление, коричневая — штатные динамики (4 канала)

5:1308

Сращивал методом выдергивания штырьков из тойотовских разъемов и использования их как зажимов для штатных оголенных проводов. Сверху стекловолокно, потом термоусадка для 100%-ной фиксации. На термоусадке маркировал каждый провод в соответствии со схемой. Эх, был бы газовый паяльник — колхоз был бы исключен полностью.

5:1895

Установка ресивера Toyota Caldina

6:2399



Обжатый наконечником провод

6:54

В итоге не подключил только два провода — зеленый "IL", т.к. на фишке Sony почему то не было контакта для него (видать все же не от моей модели фишка), и розовый с синей линией "On" — его в проводке я вообще не нашел, да и контакта для него в фишке тоже не было… IL мне не особо нужен, он всего лишь отвечает за приглушение подсветки магнитолы при включении фар, а On вообще не предусмотрен в моей магнитоле, потому что включается она от питания в положении ключа ACC. Кстати, на цветовой схеме почему-то неверно указан провод "ACC" — в реале он темно-зеленый с красной линией, а не серый — как полагается, выявил его тестером и поворотом ключа в положение ACC.

6:1222

Помаявшись с установкой кронштейнов, подключив RCA-разъемы и контрольный провод питания сабвуфера и антенну, я водрузил новое ГУ на место.

6:1476

Установка ресивера Toyota Caldina

7:1980

Голова на месте. Без панели управления и без рамки

7:2074



Пластиковая рамка, к сожалению, не оделась, ибо штатные кронштейны слишком глубоко "утапливают" магнитолу. Придется придумывать проставки, чтобы разместить ГУ ближе, так сказать, к народу и одеть рамку.

7:370

Звук в машине в буквальном смысле ожил. Самое приятное, что ожил сабвуфер, скрашивая басом поганенькое звучание изношенных штатных колонок. Прежде я его почти не слышал — видать выходы предусилителя у старого Алпайна совсем были мертвые. Куча настроек и фирменные технологии Sony несказанно меня обрадовали — я наконец-то получил возможность нормально слушать в машине музыку, а не шумы и пердёж, но все же главное — это скрытые в недрах магнитолы десятки гигабайт песен на айподе :)
Никаких лишних проводов — все убрано и красиво, и очень удобный маленький пульт управления.
Не буду расписывать характеристики этого ГУ, скажу только что более чем доволен приобретением. Буду в дальнейшем "прокачивать" звук, т.к. на данной голове можно построить вполне неплохую любительскую аудиосистему…

7:1819

Вот такой колхоз у меня с панелью пока:

7:1892

Установка ресивера Toyota Caldina

8:2396



Голова на месте. С панелью управления, без рамки

8:89

Результат: работы по установке ресивера Sony DSX-S200X для Toyota Caldina выполнены.

8:224
