Ремонт и установка сабвуфера в полку Toyota Mark II (90)

Содержание статьи:

0:37
  1. Установка сабвуфера в полку Toyota Mark II (90)
  2. Ремонт сабвуфера SPL JWS12 для Toyota Mark II (90)

1. Установка сабвуфера в полку Toyota Mark II (90)

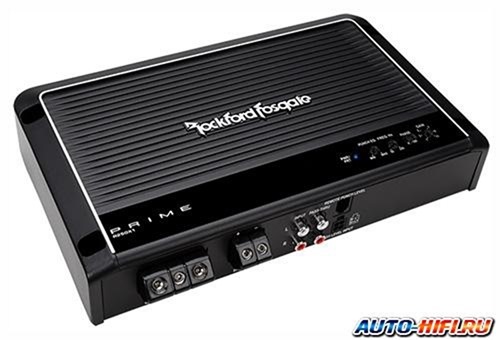

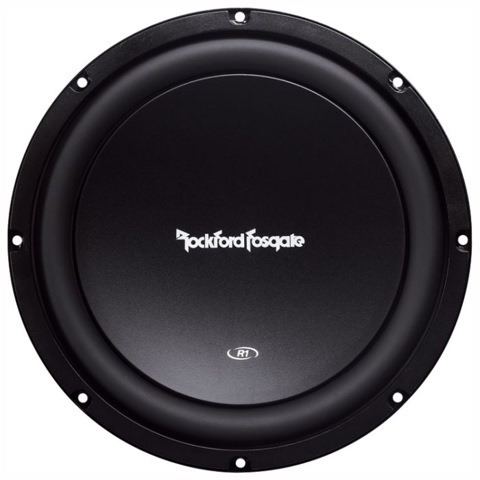

Купил Саб 10" и моноблок (одиночный усилок) под него. 250W. Сказали, что это даже многовато для марковского салона. Старался выбрать динамик как можно меньше в глубину, нашёл и отзывы отличные, т.к. литраж очень важен. На такой динамик литраж нужен не меньше 18 литров, у меня получилось 22. а это значит всё ок. Делаю "ЗЯ" а не "ФИ" так как не фанат давления, хочу, чтобы бас резкий был.

0:961

Установка сабвуфера в полку Toyota Mark II (90)

1:1466


2:1971

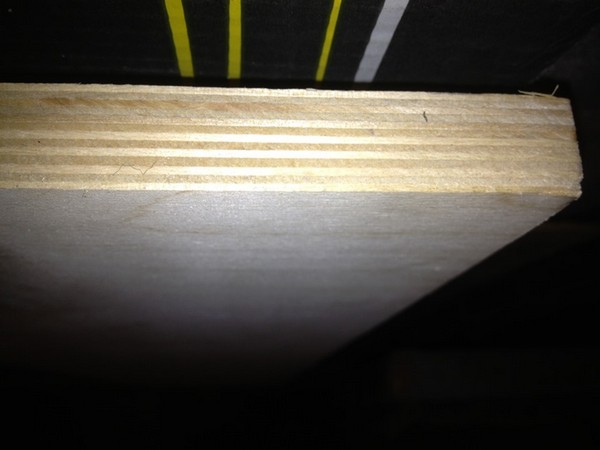

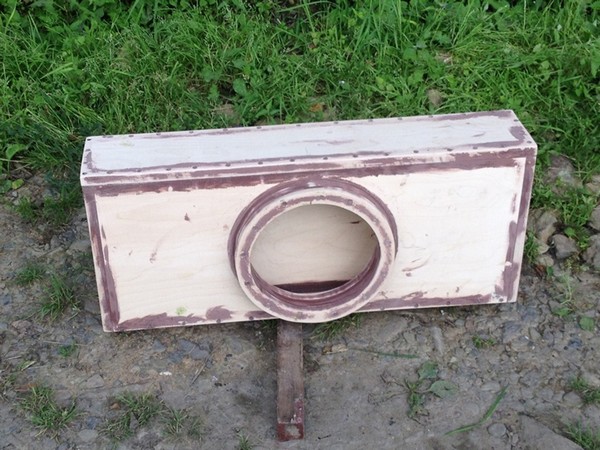

Делал всё из фанеры 20мм или 18 (забыл)

2:2040




3:504

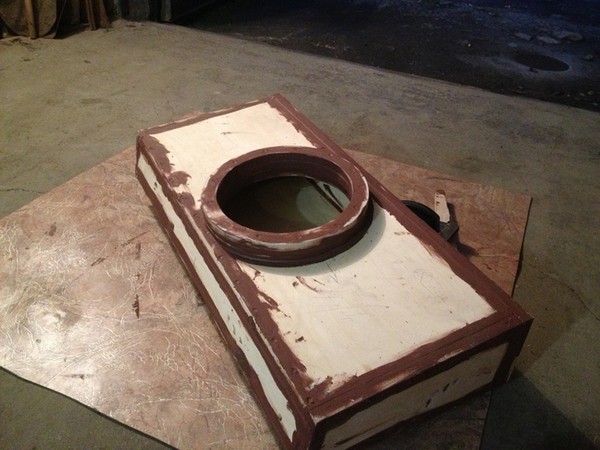

Очень сложно делать короб в маркообразы, из-за расположения бензобака, нужен точный расчёт. Всё индивидуально, нужно исходить от динамика.
Всё собрал, промазал герметиком для дерева. Прикручивал всё с шагом 2см шуруповёртом.

3:918


4:1423


5:1928


6:2433




7:504

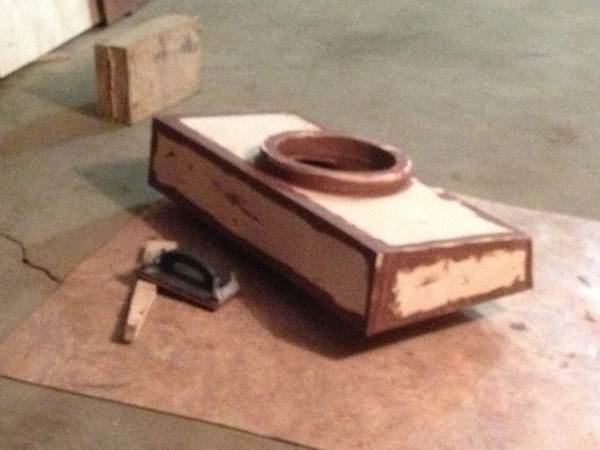

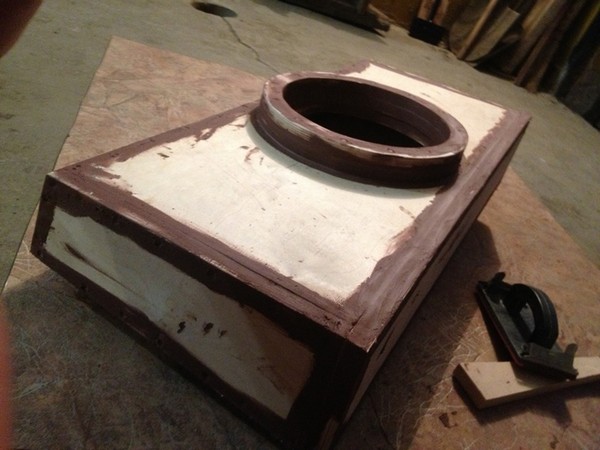

Готовится к покраске

7:546

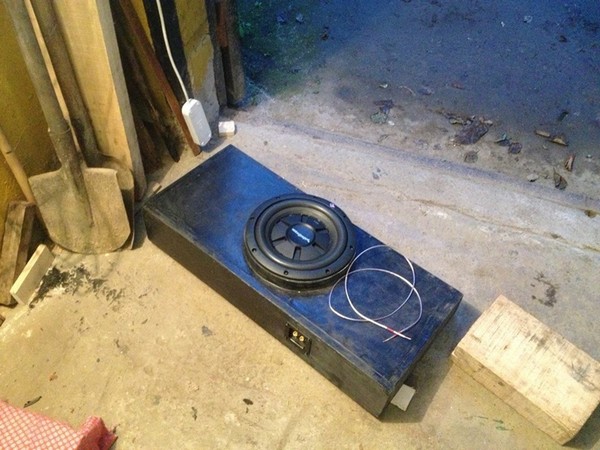

Покрасил кисточкой, в принципе выглядит не плохо.
Примерно вот так.

7:673


8:1178


9:1683

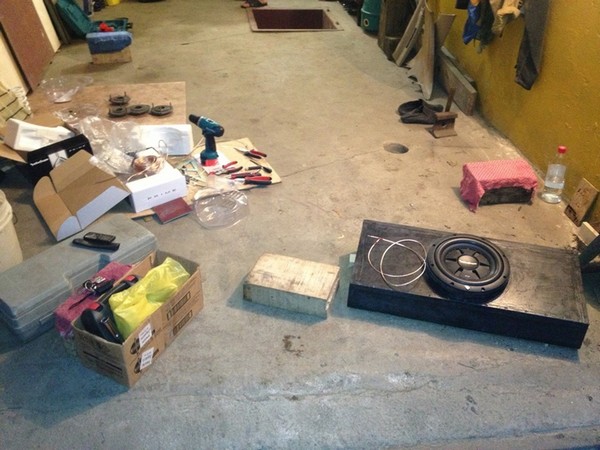

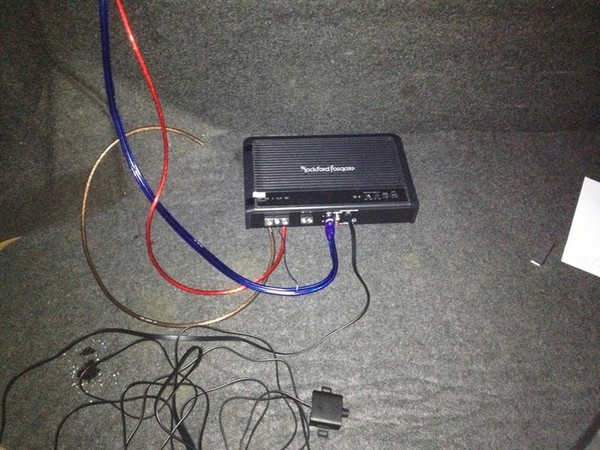

+ нужно купить набор проводов, для подключения саба и предохранитель. Ну думаю кто взялся за это — тот знает)

9:1884


10:2389



Сейчас всё лежит в багажнике, т.к для установки нужно снимать бензобак, а это, я думаю, дня 2 непрерывной работы, времени пока нет. Усилок помогали отстраивать - сам не шарю.
Вывел регулировку баса в салон

10:371

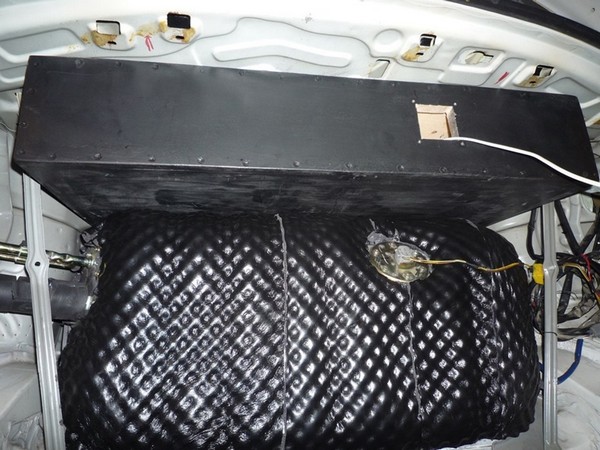

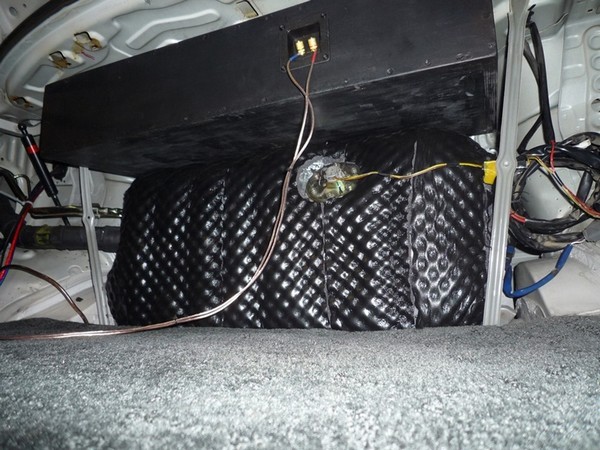

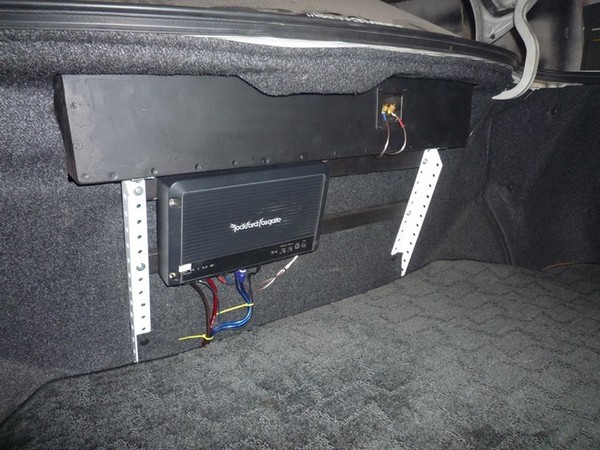

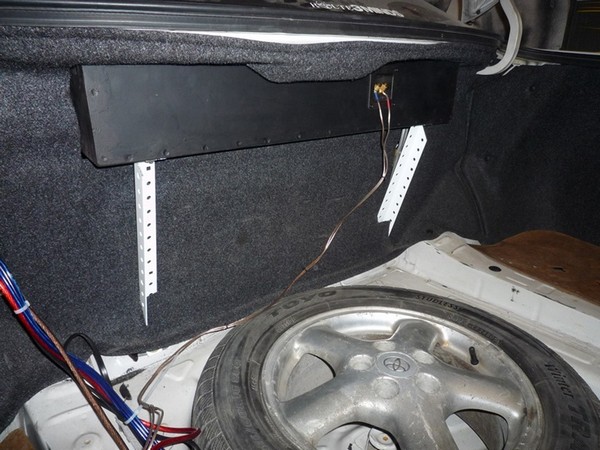

Вот так он встал.

10:405


11:910


12:1415

Вид сверху

12:1438


13:1943

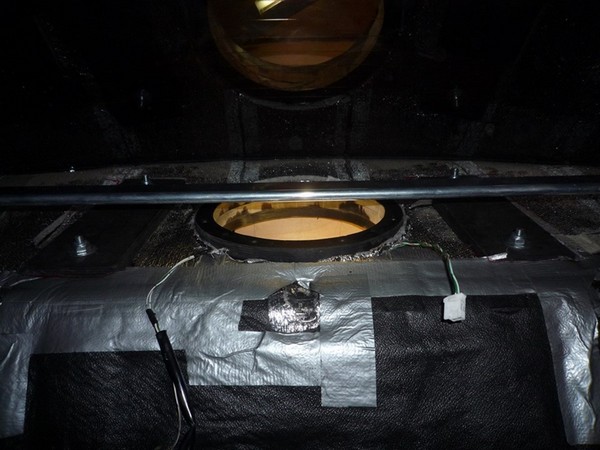

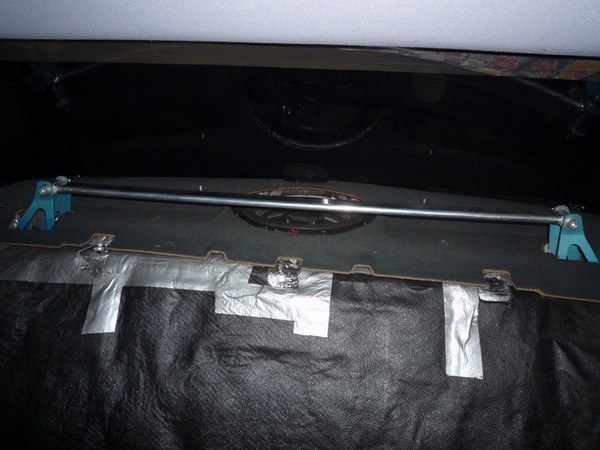

Ложу полку

13:1966


14:2471




15:504

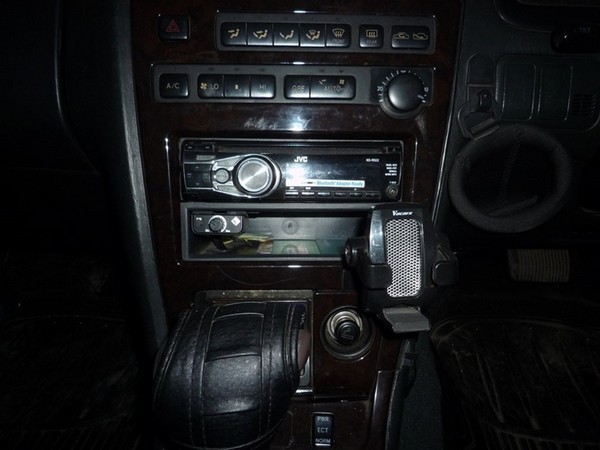

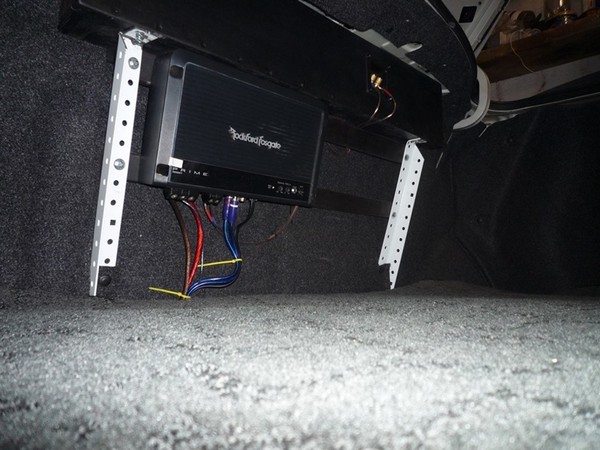

Вывел в салон регулировку баса

15:564


16:1069


17:1574

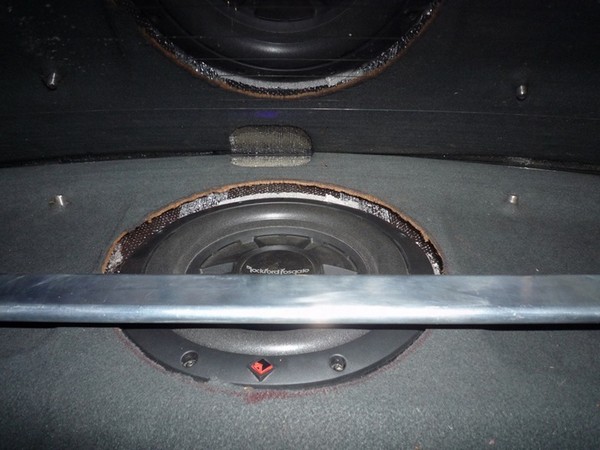

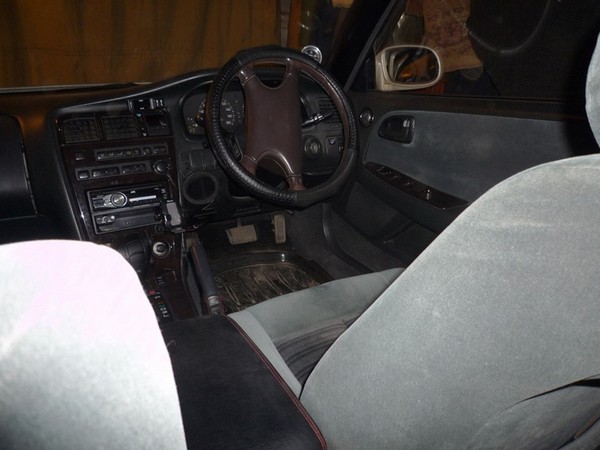

Окончательный вид

17:1611


18:2116




19:504


20:1009

Результатом доволен — то что и хотел! Эмоций много, не описать.

20:1127

2. Ремонт сабвуфера SPL JWS12 для Toyota Mark II (90)

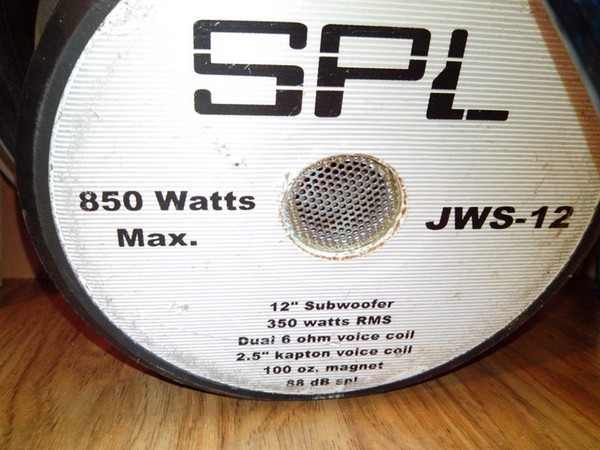

Решил попробовать восстановить сломанный сабвуфер

20:1307

Ремонт сабвуфера SPL JWS12 для Toyota Mark II (90)

21:1812

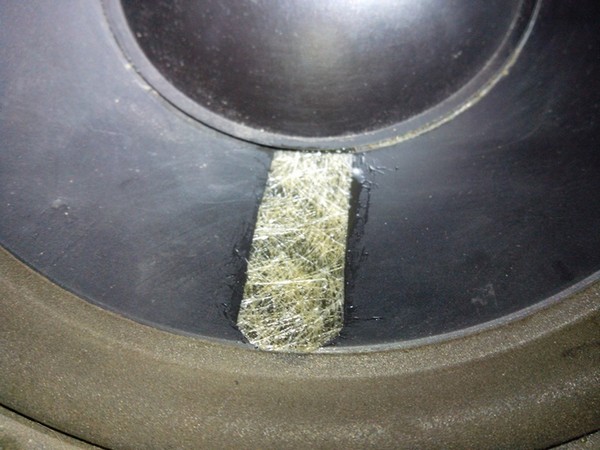

На пластиковом диффузоре была трещина почти на всю ширину. Обезжирил, обмазал эпоксидкой, положил слой пропитанного стекловолокна,

21:2057




22:504

с другой стороны, так же.

22:552


23:1057

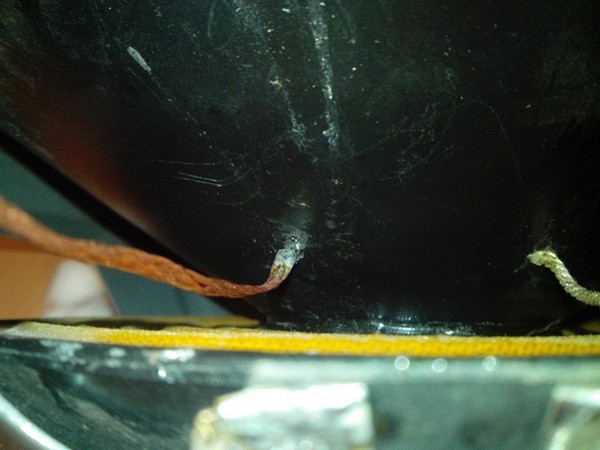

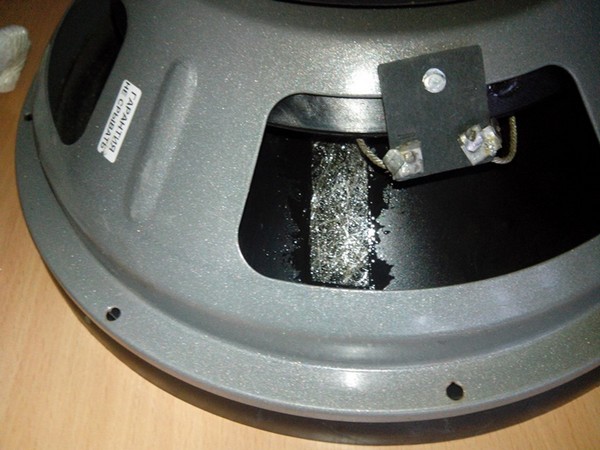

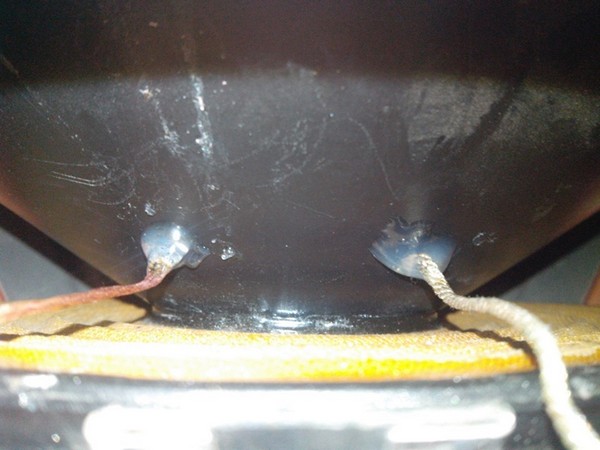

У саба две катушки по 3Ома. От обоих отвалились проводки, идущие на клеммы. Напаялся на обмотки кусочком "экрана" от качественного кабеля соответствующей длины и залил термоклеем.

23:1387


24:1892


25:2397

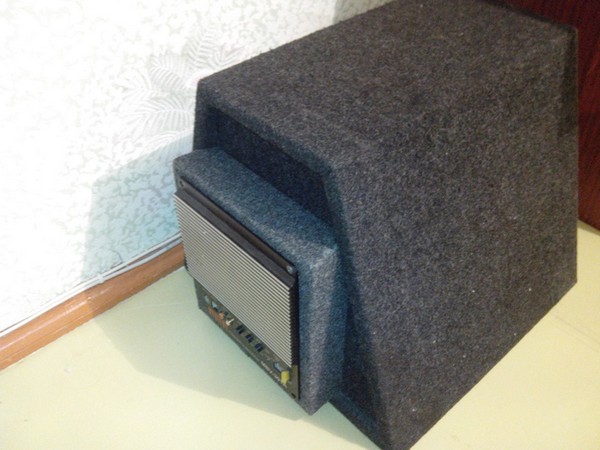

На фото видно не полный результат, но заменены все 4 проводка. Усилок подогнал другой друг, он от активного саба Mistery на 120W. Был сделан простенький деревянный корпус для усилителя, обклеен карпетом и прикручен к корпусу саба.

25:410


26:915

Весь этот колхоз вполне играет себе уже больше двух месяцев. Удивил быстрый отклик, задержки практически не ощущаю, в то время как у друга стоит 12" тоже двухкатушечная герцовская голова и задержка сильная. Для электронщины и рэпчика вполне неплохо

26:1371
