Установка сигнализации и автозапуска в Nissan Qashqai своими руками

Содержание статьи:

0:37

1. Установка сигнализации StarLine А91 Dialog в Nissan Qashqai своими руками

0:159

2. Характеристики сигнализации и автозапуска Pandorа для Nissan Qashqai

0:283

1. Установка сигнализации StarLine А91 Dialog в Nissan Qashqai своими руками

Решил установить сигнализацию с автозапуском в Nissan Qashqai, дабы зимой не греть по пол часа автомобиль.

0:591

Мук выбора модели сигнализации у меня не возникло, потому как по отзывам в интернете, а также профессиональных установщиков сигнализации StarLine А91 Dialog являлась самой удобной и качественной из недорогих моделей.

0:979

StarLine A91 Dialog — современная автомобильная система охраны с диалоговым кодом радиоуправления «Быстрый диалог» и функцией автозапуска двигателя. «Быстрый диалог» — код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом. Устойчив ко всем кодграбберам. Для защиты кода использован наиболее совершенный на данном этапе алгоритм диалогового кода. А также дополнительно инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный запатентованный OEM — трансивер многократно меняет частоты по специальной программе в периоде каждой посылки.
Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.
Увеличенная дальность управления и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается использованием 128-канального узкополосного запатентованного трасивера с ЧМ модуляцией и узкой полосой пропускания. Специализированная программа обработки сигналов, узкополосные фильтры, а также оптимальным образом распределенные по краям частотного диапазона 433.92 МГц каналы приема и передачи позволили нам на 8-10 Дб улучшить отношение сигнал-шум и увеличить в 2 раза дальность и помехозащищенность.
Процесс дистанционного запуска и контроля работы двигателя любого типа обеспечивается специализированным процессором.
В брелках реализован интуитивно понятный принцип управления. Все пиктограммы на брелоке на русском языке.

0:4018



Также, для реализации функции автозапуска, был приобретён Модуль для обхода штатного иммобилизатора StarLine BP-03 .

0:207

BP-03 — это модуль, облегчающий установку систем дистанционного или автоматического запуска двигателя на автомобили, оборудованные системой RFID (radio frequency identification). Система RFID применяется на большинстве современных автомобилей. В штатный ключ зажигания автомобиля встроен транспондер, код которого опрашивается при пуске двигателя ключом. При дистанционном или автоматическом запуске двигателя эта система не даст двигателю запуститься. Для решения этой проблемы и предназначен модуль ВР-03, автоматически передающий код штатного транспондера при дистанционном запуске двигателя.

0:1278

Ещё прикупил Сирену StarLine S-20.3, но как оказалось, она была у меня в комплекте с сигнализацией, шла в подарок.

0:1474

Установка сигнализации StarLine А91 Dialog в Nissan Qashqai своими руками

1:1979

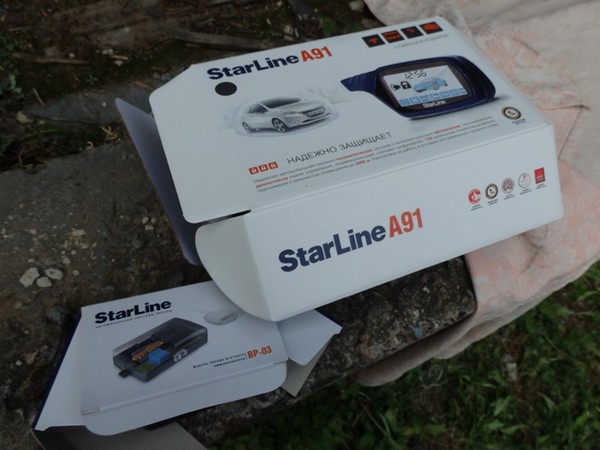

Коробка от сигнализации и обходчика.

1:2050



Ход работ по установке сигнализации StarLine А91 Dialog в Nissan Qashqai

1:110

Описывать ыесь процесс установки я не буду, потому как это мало кому интересно и пост получиться очень длинный, скажу только то, что при установке руководствовался Оффицальной картой монтажа сигнализации StarLine А91 Dialog на Nissan Qashqai
Хочу отметить что эта карта монтажа имеет несколько ошибок, которые в процессе установки отняли у меня немало времени и нервов, также в этой карте упущено несколько моментов которые необходимо додумывать самим, но всё равно, без неё самостоятельно подключить сигнализацию будет не реально.

1:1066

Так же на сайте StarLine представлены Другие монтажные карты для различных марок автомобиля и сигнализаций.

1:1263

В комплекте с сигнализацией есть подробная и очень удобная схема, распиновка всех проводов.

1:1435


2:1940

Бумажка форматом А1

2:1979

Весь процесс установки сигнализации производил на улице, благо погода позволяла.

2:2132




3:504

Чутка подразобрал салон.

3:553


4:1058


5:1563

Блок BCM

5:1579


6:2084



Распиновка блока BCM, без неё сигналку будет не установить.

6:108


7:613

Схема подключения, планшет с распиновкой блока BCM и смартфон с музычкой.

7:748


8:1253

Дабы избежать окисления контактов (мест подключения проводов сигнализации с проводами штатной проводки), все скрутки я пропаивал. Я считаю, это очень важно, потому как, большинство проблем с сигнализацией связаны как раз с не качественной установкой, в большинстве случаев, это плохой контакт или окисление скруток.

8:1835


9:2340



Газовый паяльник, припой и флюс.

9:61


10:566

Центральный блок сигнализации.

10:627


11:1132

После установки необходимо перепрограммировать несколько параметров сигнализации для своего автомобиля, делал всё по выше указанной монтажной карте.

11:1414

Весь процесс занял у меня достаточно много времени, потому как старался делать всё качественно и пропаивать всё что можно и хорошо изолировать. Вышло так что собрать салон у меня получилось только к вечеру на второй день.

11:1822


12:2327




13:504

В чехле.

13:522

В итоге установив самостоятельно сигнализацию я уверен в качестве всех соединений, дело в том, что не каждый мастер-установщик в салоне будет заморачиваться с паяльником и может сделать "всё по-быстрому". И стоит отметить, что за свою работу они просят от 8000 до 12000 рублей. Цифры взяты не с потолка, перед установкой я специально обзвонил десяток мастерских и проконсультировался по поводу модели сигнализации и стоимостью её установки.
Все описанные функции сигнализации работают исправно, в том числе и автозапуск, запуск по температуре, по будильнику и таймеру. Дальность действия около 800-1200 метров, мне кажется не плохо.

13:1666

2. Характеристики сигнализации и автозапуска Pandorа для Nissan Qashqai

Характеристики сигнализации и автозапуска Pandorа для Nissan Qashqai

14:2290



Сегодня подружил своего Кашкая с сигнализацией Pandora. Долго выбирал из огромного множества сигналок, но доверие вызвала почему-то именно эта.

14:260

Диалоговая автомобильная система Pandora DXL является продолжением линейки продуктов DXL CAN на базе процессора ARM32 с интегрированным контроллером штатных цифровых шин современных автомобилей. Система оснащена специальными DIP-переключателями для быстрого программирования параметров и выбора протоколов цифровой шины автомобиля; она воплотила в себе высокую функциональность и удобство в управлении. Данная автосигнализация произведена с использованием нового высокоточного оборудования для монтажа и контроля, что гарантирует высокое качество, надежность и стабильность технических и пользовательских характеристик изделия в течение всего срока эксплуатации. В базовый блок системы встроен mini-USB-порт для обновления ПО, программирования настроек и чтения расширенной истории событий, с помощью которого Вы сможете обновлять ПО, программировать настройки и просматривать подробную историю событий. Встроенный в базовый блок универсальный адаптер CAN-шины поддерживает протоколы обмена цифровых шин большинства моделей распространенных марок автомобилей. Имеет 3 встроенных реле 20А. Энергонезависимая память FRAM (хранение временных констант и истории тревожных событий).

14:2421



Отдельно стоит отметить, что в Pandora DXL используется радиоканал, защищенный от сканирования и перехвата кода, с персональным ключом шифрования. Также автосигнализация оснащена интеллектуальным двухуровневым датчиком удара/наклона/движения, выполненном на трехкоординатном акселерометре. Дополнительный 3-х кнопочный диалоговый брелок, поддерживающий все команды управления. Индикация состояния 12 независимых зон охраны, в том числе дополнительного датчика.

14:848


15:1353

Реализация автозапуска на Pandora 3210

15:1420


16:1925

вот такая сигналка у меня

16:1975

Черт меня дернул поставить сигналку без автозапуска. И вот на днях сбылась мечта "идиота" — мне реализовали прямо на этой сигналке автозапуск. Докупил всего лишь только обходчик иммобилайзера и все.

16:2342




17:504

вот такой обходчик пришлось докупить (цена: 500р)

17:594


18:1099

брелок от Pandora 3210

18:1133

Повезло, толковые ребята спасли меня от покупки новой сигналки и в итоге я сэкономил примерно 6000р. У меня вышло за обходчик 500р и работа 3000р.

18:1391

Остальные подробности на видео:

18:1453

https://www.drive2.ru/l/1401062/, https://www.drive2.ru/l/4915806/

18:1523

https://www.drive2.ru/l/4623812/
