Установка симметричного заднего хода и подключение 5ти контактного реле в Ford Focus 1

Содержание статьи:

0:37

1. Установка симметричного заднего хода в Ford Focus 1

0:131

2. Подключение 5ти контактного реле в задний ход Ford Focus 1

0:236

1. Установка симметричного заднего хода в Ford Focus 1

Очень часто видел в инете, что народ убирает штатную противотуманку слева и святят туда симметричный задний ход. Подумал и решил тоже замутится, очень уж мне нравится это дело.

0:655

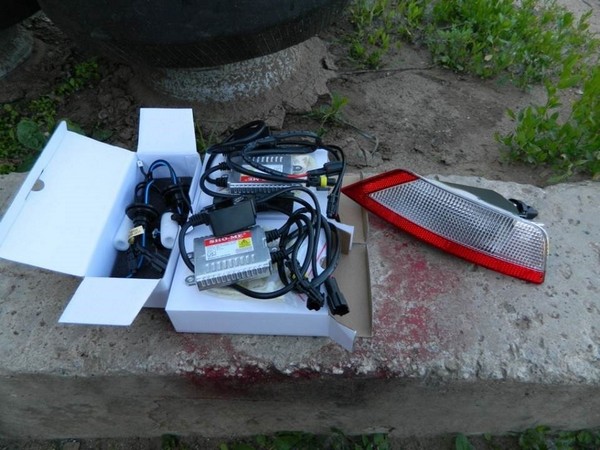

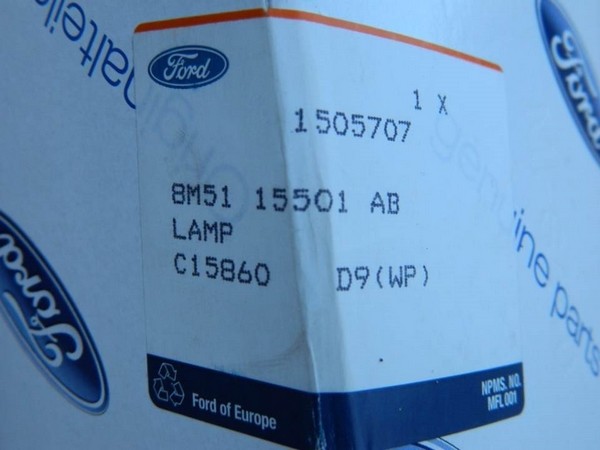

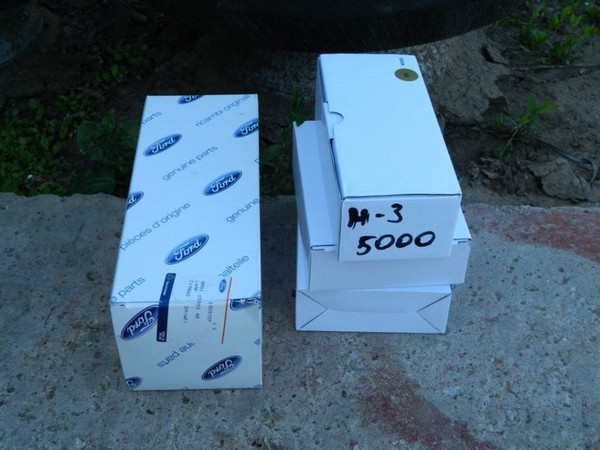

Купил фару заднего хода, ну и заодно поставлю ксен туда Н3 5000к.

0:771

Установка симметричного заднего хода и подключение 5ти контактного реле в Ford Focus 1

1:1276

2:1781

3:2286

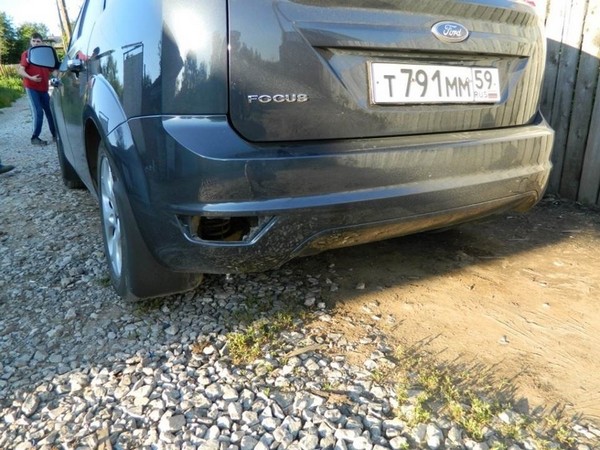

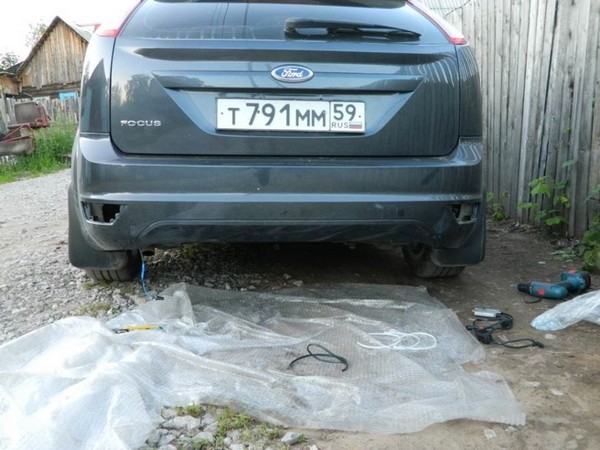

Достал штатную противотуманку и начал делать

3:86

4:591

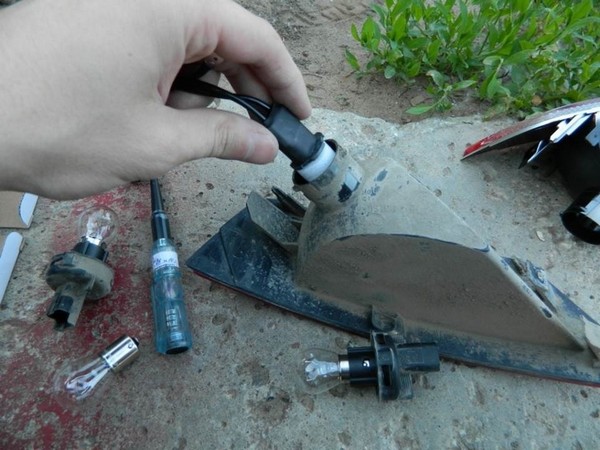

Н3 ксен не подходил в разъем

4:645

5:1150

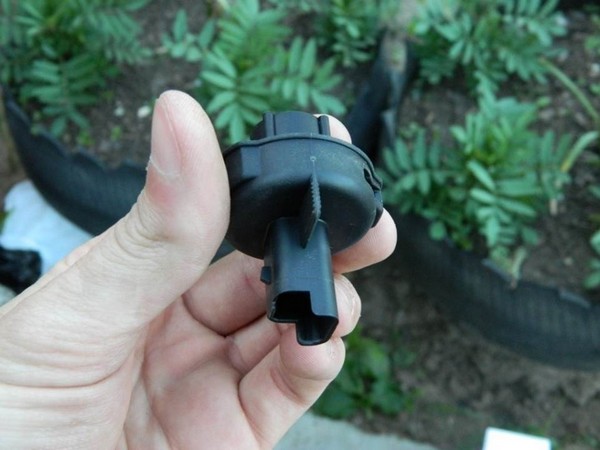

Поэтому пришлось думать. Взяли штатную корзину из под лампы заднего хода и давай над ней глумится

5:1332

6:1837

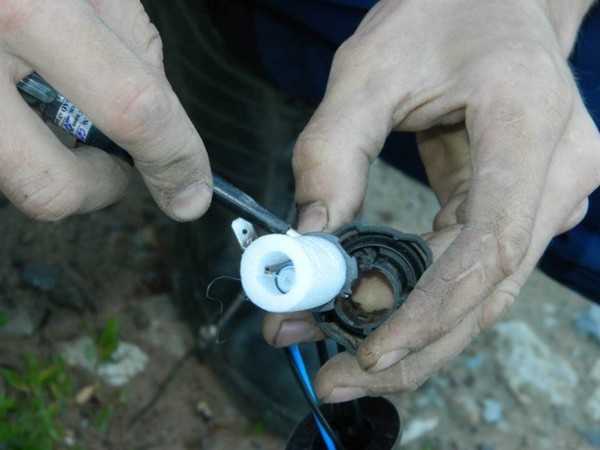

Высверлиил серединку

6:1880

7:2385

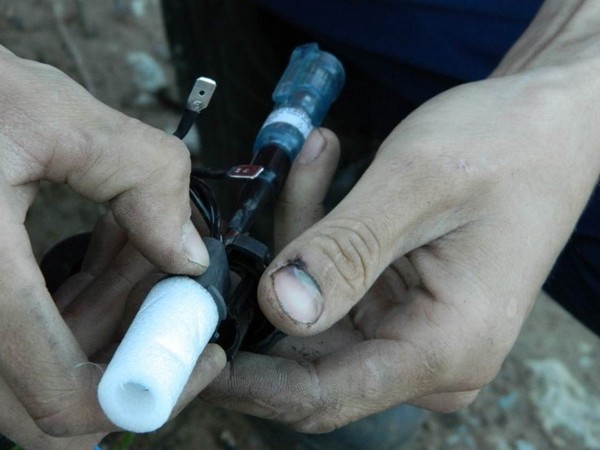

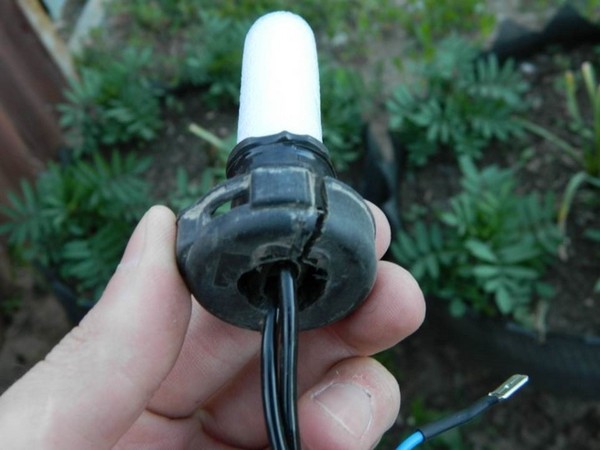

Распилили в корзине траншею, чтобы засунуть туда провода от ксена

7:123

8:628

9:1133

10:1638

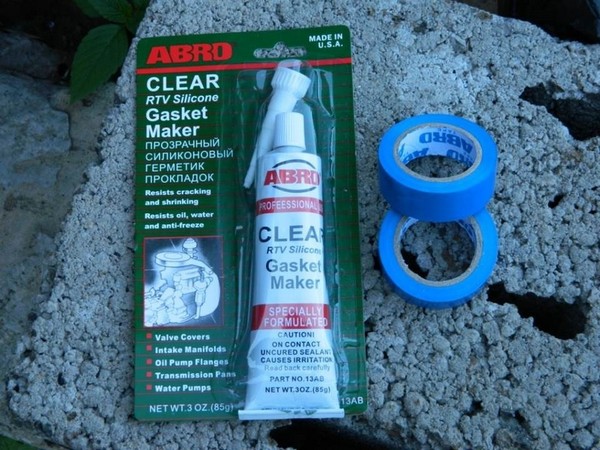

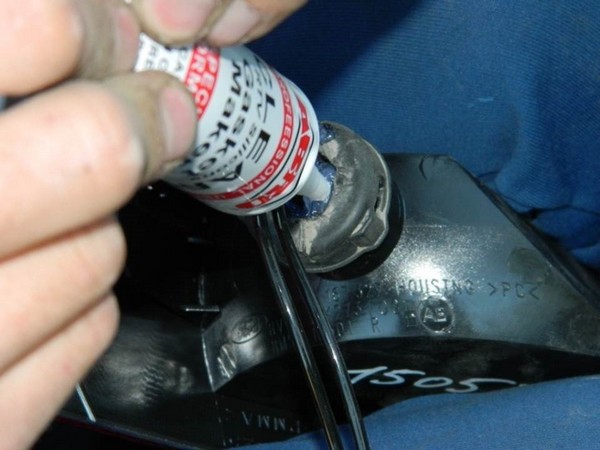

И залили все расколы силиконовым герметикам, получилось довольно-таки аккуратно.

10:1791

11:2296



12:504

13:1009

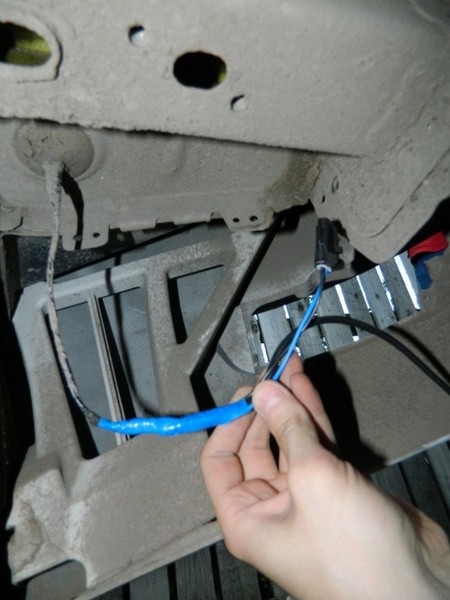

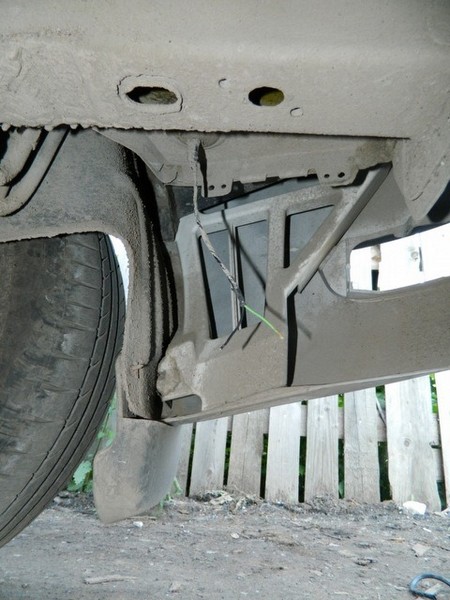

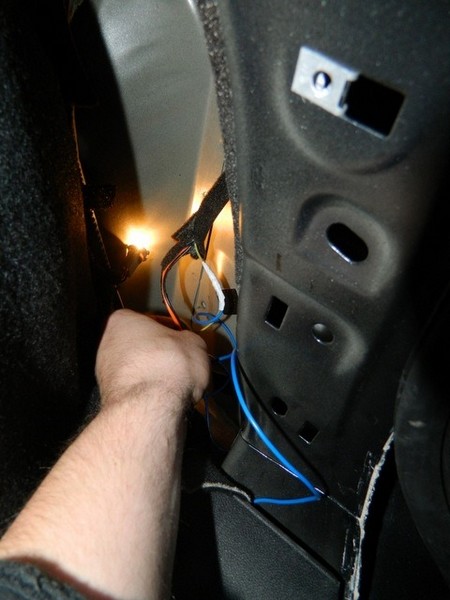

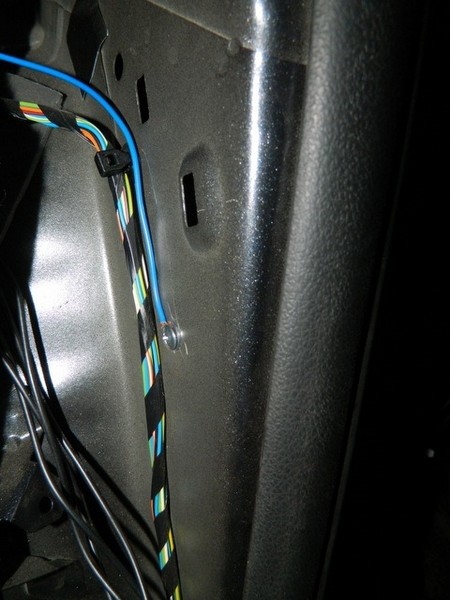

Идем дальше, протягиваем провода для левой фары заднего хода. Все довольно просто, обрезаем, на скрутки делаем дополнительный провод, тянем его налево, крепим на стяжки.

13:1321

14:1826

15:2331



16:504

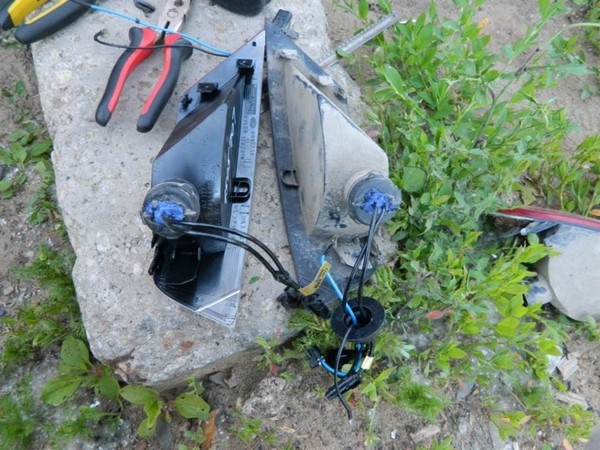

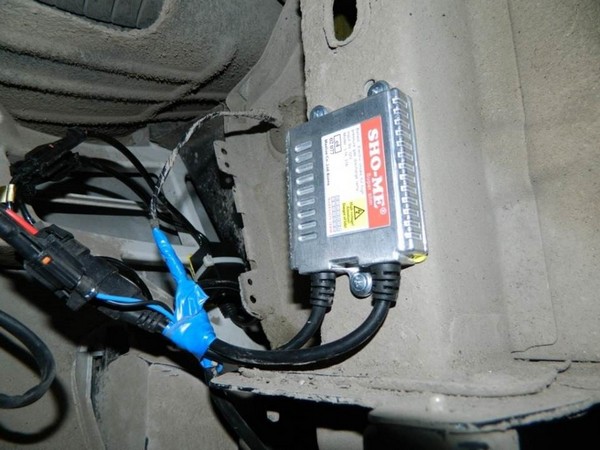

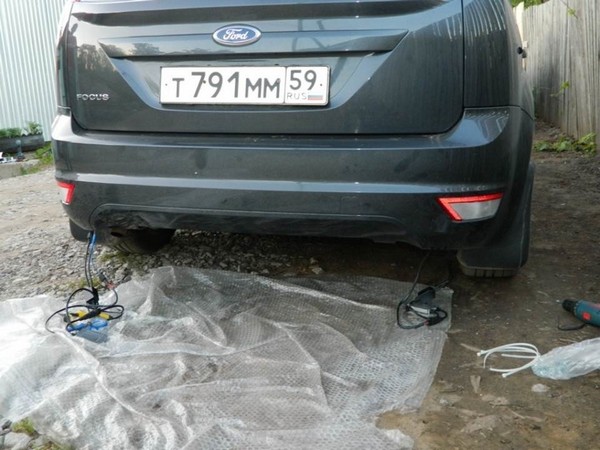

Вставляем фары, подключаем блоки розжига. Крепим из на саморезы к кузову, прибираем провода.

16:676

17:1181

18:1686

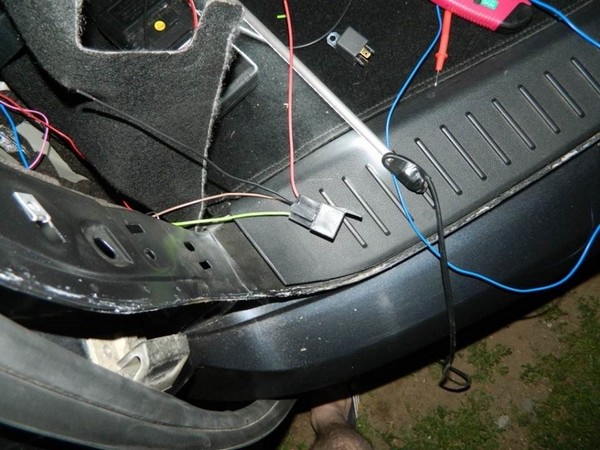

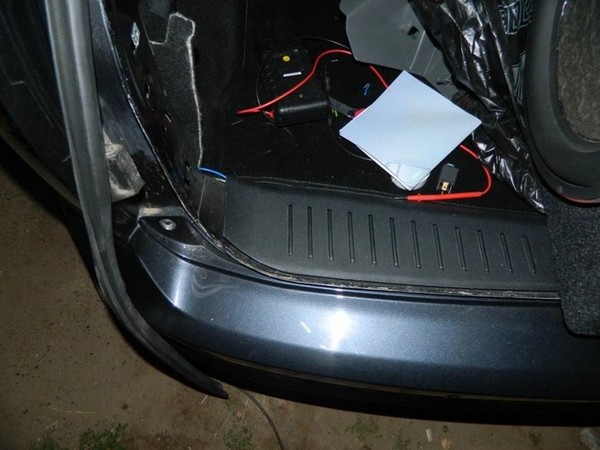

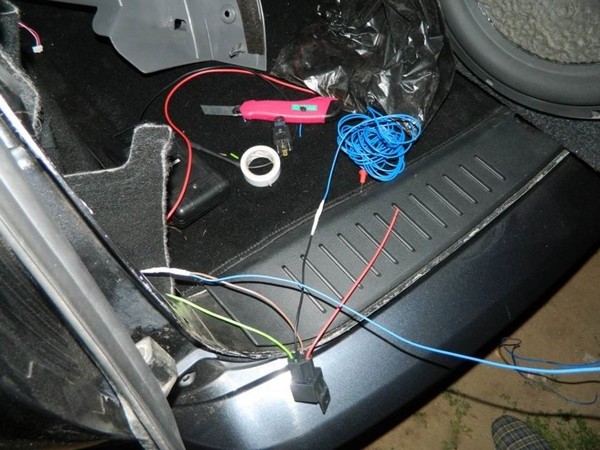

Подключаем к системе 5ти контактное реле, для дополнительного питания, средний провод не используется. Подключается оно достаточно легко, не хватило место для фоток, сделаю отдельную статью в БЖ

18:2046



19:504

2. Подключение 5ти контактного реле в задний ход Ford Focus 1

Как подключать реле. Реле стоит недорого, рублей 200 максимум, точнее не скажу.

19:753

Реле 5ти контактное, по центру контакт не используется, его выкусываем.

19:886

20:1391

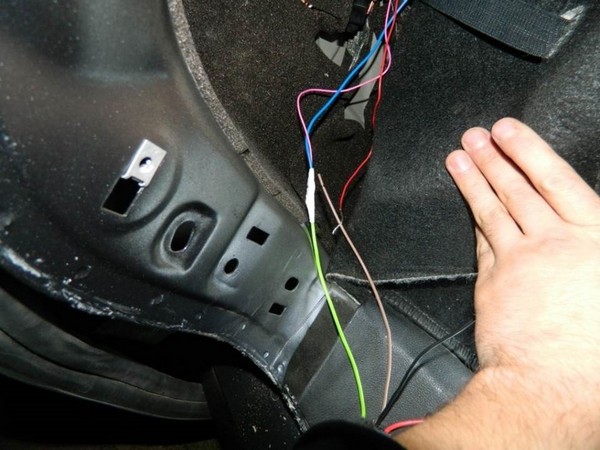

Зеленый провод — взял питание от зажигания.

20:1475

21:1980

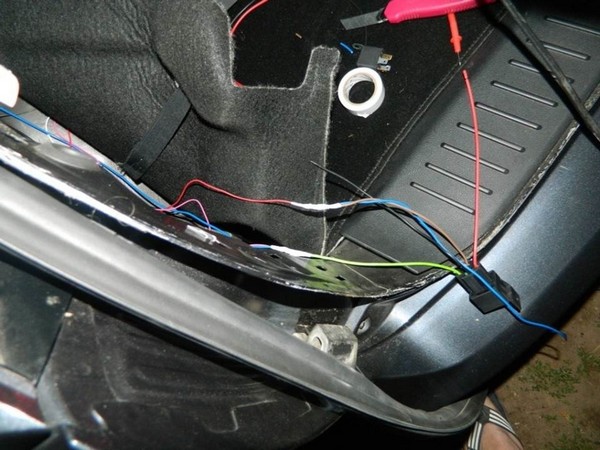

Коричневый — задний ход +

21:2030



22:504

23:1009

24:1514

25:2019



26:504

Черный — земля

26:535

27:1040

Красный — дополнительное питание на вторую фару заднего хода.

27:1158

https://www.drive2.ru/l/288230376152329276/#post, https://www.drive2.ru/l/288230376152329327/#post

27:1260
