Установка спойлера калина-спорт на Ладу Калину хэтчбек



0:7

Уже давно решил сделать такой внешний тюнинг - украсить свою калину спойлером от калины спорт, на мой взгляд калина с ним смотрится намного лучше! А с молдингами от той же калины спорт смотрится вообще отлично!

0:393

Приобретен спойлер был уже давно, об этом написал тут красили его долго, по знакомству, бесплатно. Краска использовалась оригинальная, такой как я вычитал, красят на заводе — Mobihel цвета 104 (калина). Цвет подошел идеально! Единственное что детали из такого материала как спойлер и молдинги довольно тяжело красить, мне перекрашивали один раз. Так что, как и с молдингами, я посоветовал бы покупать сразу крашеные, если есть уверенность что покрасят хорошо!

0:1223

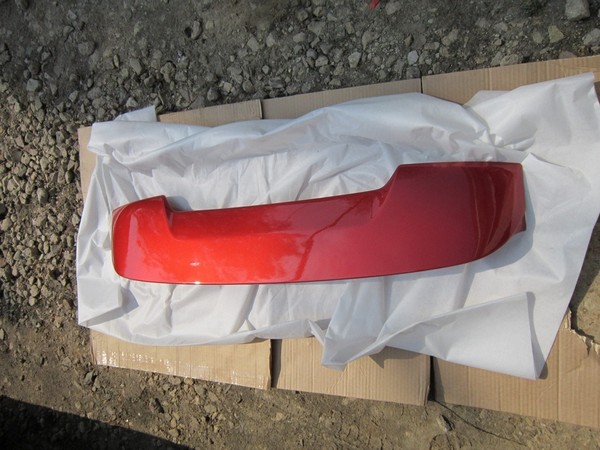

Установка спойлера калина-спорт на Ладу Калину хэтчбек Калино

1:1730



1:1740

после покраски

1:1771

Самый интересный вопрос это как ставить спойлер, сначала я посмотрел как ставят спойлер на заводе. Смысл в том, что на спойлере ближе к центру есть 2 несъемные шпильки, а по бокам вкручиваются болты. Крепится спойлер на один слой металла и изнутри просверливаются дырки большего диаметра для того, чтобы закрутить спойлер, дырки скрываются резиновыми заглушками.

1:2437

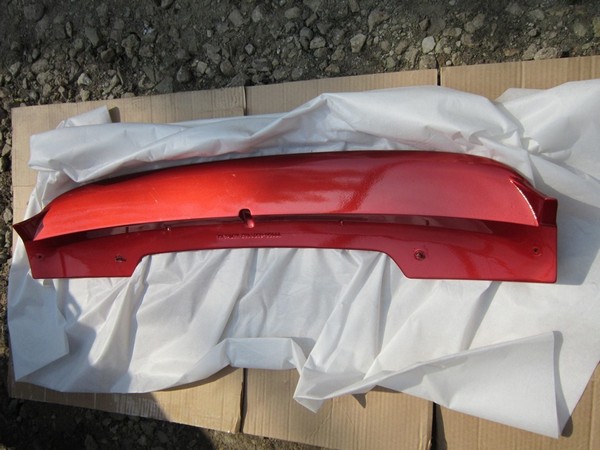

clip_image002

2:506

шпильки несъемные

2:543

Так как спойлер я приобрел больше 2х месяцев назад а поставил только недавно время подумать как его ставить было!

2:753

Народ ставит по разному, кто-то только на 2 болта из 4х, кто-то только на скотч, я решил делать капитально — так как сделано с завода!

2:994

Для установки спойлера необходимо будет сделать 4 дырки в двери багажника, причем изнутри дырки необходимо сделать значительно больше.

2:1246

Перед началом работ дверь багажника нужно сверху обклеить малярным скотчем чтобы сильно не царапать ее — ведь спойлер придется прикладывать не один десяток раз)

2:1547

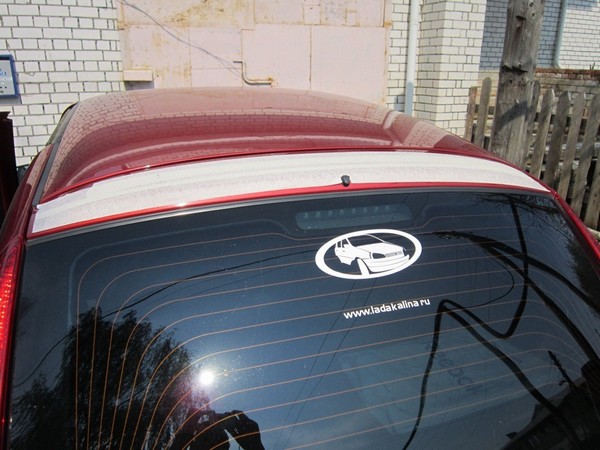

clip_image003

3:2054



малярный скотч

3:30

Самый сложный момент это правильно разметить и просверлить дырки, тут мне на ум пришло 2 варианта:

3:212

1. Сделать из подручного материала макет спойлера — отметить на нем дырки:

3:351

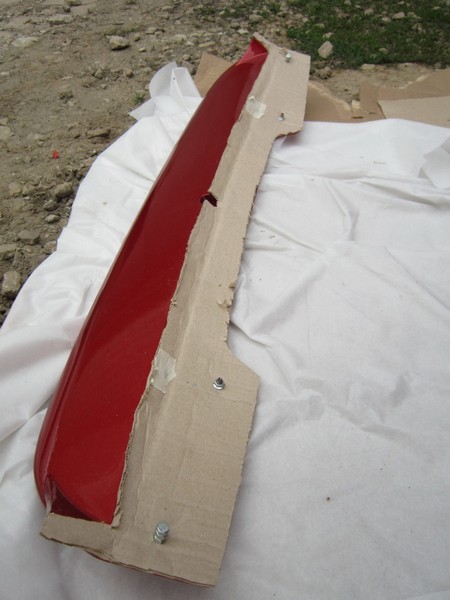

clip_image004

4:858

макет из картона

4:892

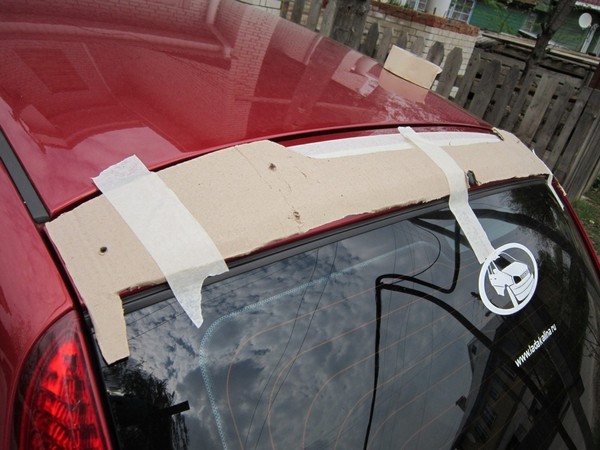

И приложить его отметив дырки на двери багажника:

4:986

clip_image005

5:1493

отмечаем дырки

5:1524

Сразу скажу что точно отметить не получилось из-за материала, картон не очень подходит для этих целей. Если попробовать найти материал получше то может что и получится из этой идеи (сначала хотел взять лист А1, но его не хватило)

5:1942

С помощью макета я только примерно наметил где должны быть дырки и дальше вход пошел способ 2

5:2115

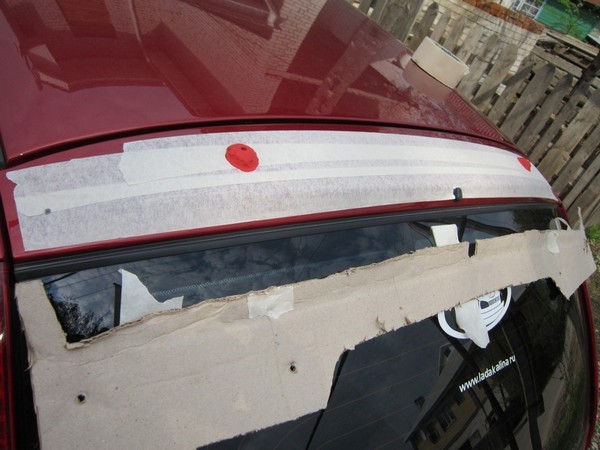

2. Наклеиваем небольшое количество пластилина на те места, где примерно должны находится отверстия:

5:185

Наклеиваем небольшое количество пластилина на те места, где примерно должны находится отверстия под спойлер

6:692

пластилин выбрал под цвет кузова)

6:757

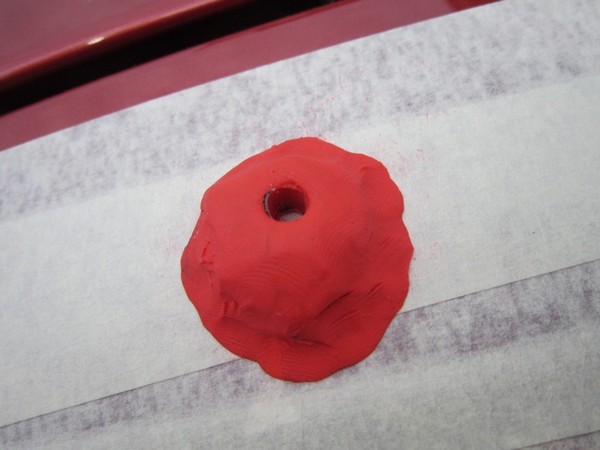

И прикладываем сверху аккуратно спойлер, смотрим чтобы слева и справа был одинаковый отступ, тем самым получаем в нужным местах отверстия в пластилине:

6:1039

clip_image007

7:1546

просто и наглядно

7:1582

Отмечаем карандашом где сверлить отверстия, проверяем линейкой чтобы был одинаковый отступ по бокам и сверху, для удобство берем гвоздь и молотком намечаем отверстие, затем самым мелким сверлом просвердиваем, затем сверлом побольше и т.д.

7:2024

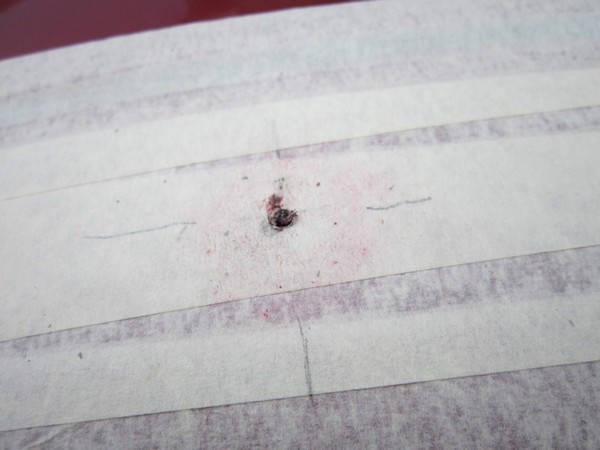

clip_image008первая дырка в кузове

8:545

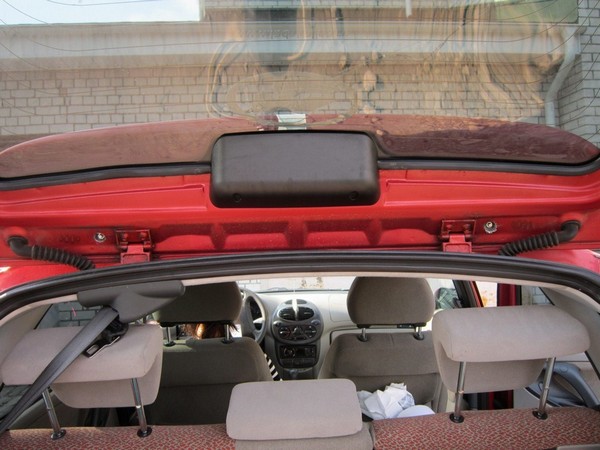

На этом этапе делаем 2 отверстия для шпилек которые в спойлере ближе к центру, металл в двери задка в этих местах 3х слойный. Первый слой сверху просверливаем диаметром под шпильку, остальные 2 уже с обратной стороны рассверливаем под головку на 10. Я сверлил сверлом 16мм. С обратной стороны получается вот так:

8:1110

clip_image009

9:1617

пока дырки 2

9:1642

Тут главное правильно семь раз отмерь, один просверли) Если спойлер не встает на место, нужно подумать какую дырку и в какую сторону нужно рассверлить, чтобы он ровно встал. Я в принципе отметил все достаточно точно, ровнять особо не пришлось.

9:2087



В принципе даже с двумя отверстиями спойлер можно закрепить гайками и никуда он не денется) Но раз уж я решил делать капитально, то продолжаем.

9:263

Для того, чтобы повторить успешный опыт и применить его на последнюю пару отверстий необходимо подобрать шпильки нужно длины (мне помогла болгарка) и вкрутить их отверстия по бокам спойлера:

9:616

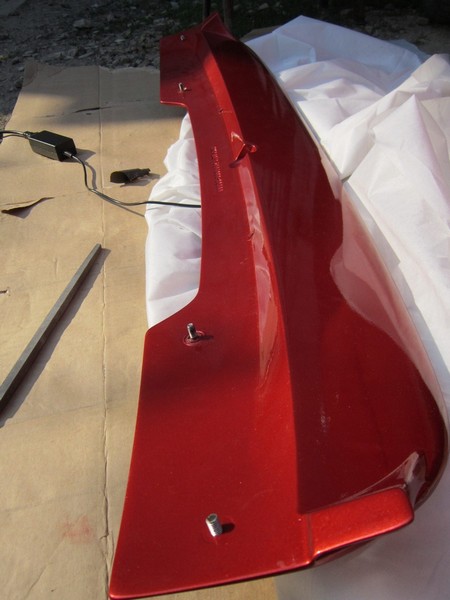

clip_image010

10:1123

вкручиваем шпильки по бокам

10:1178

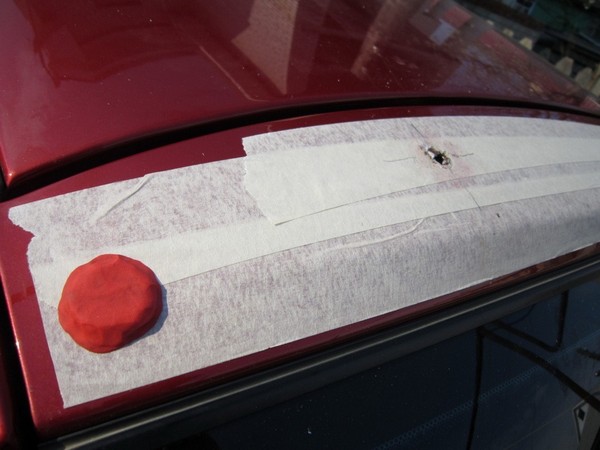

Повторяем фокус с пластилином:

10:1238

clip_image011

11:1745

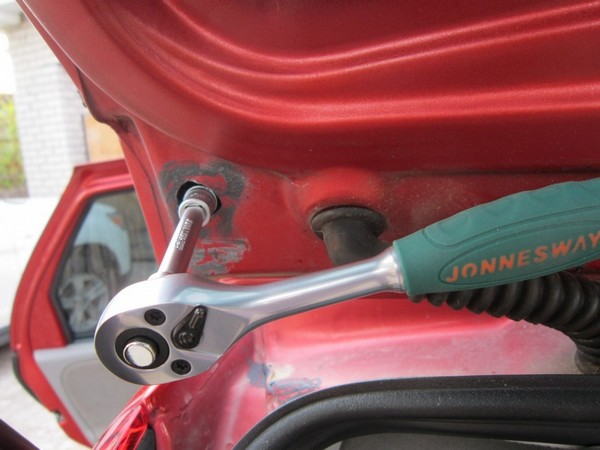

Тут важно учесть что по бокам болты вкручиваются в спойлер под углом, нужно приложить спойлер и прикинуть как правильно сверлить. Тут металл 2х слойный, с обратной стороны по аналогии рассверливаем под головку, чтобы можно было закрутить:

11:2184



clip_image012

12:506

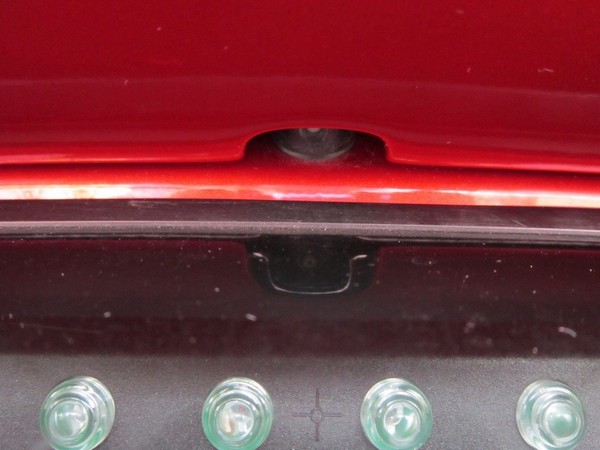

Одним из ориентиров является форсунка омывателя заднего стекла, она должна быть ровно по центру:

12:687

clip_image013ровняем

13:1208

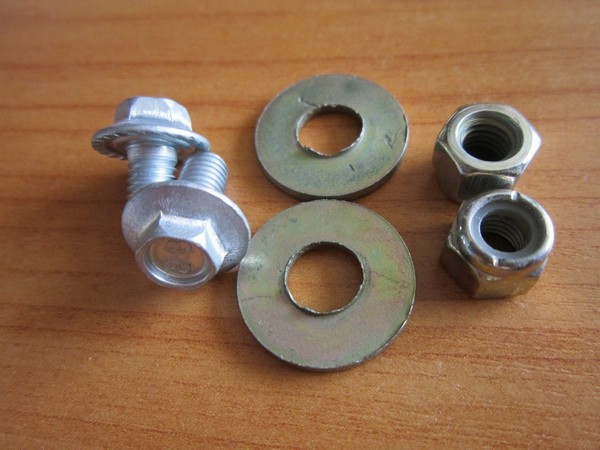

Когда все отверстия просверлены и выровнены нужно обработать все антикором или чем то подобным, затем закрутить все: Шпильки по бокам спойлера я открутил, туда будут закручиваться болты. Отверстия ближе к центру закручиваются гайками с пластмассовым фиксатором, перед ними шайбы. Набор такой:

13:1749

clip_image014шайбы пришлось брать чуть меньше, не влезли

14:2335



Получается примерно так:

14:48

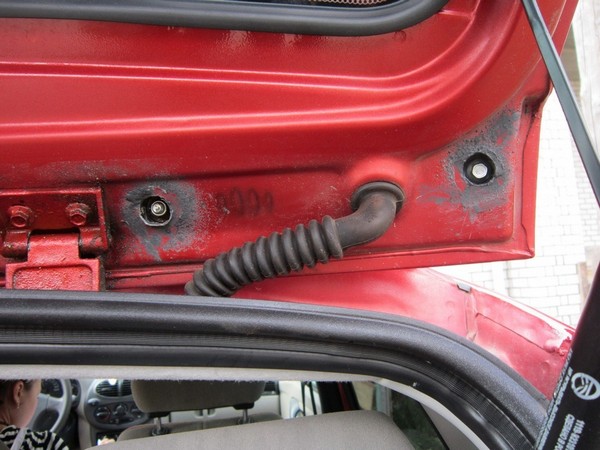

clip_image015слева шайба с гайкой, справа болт

15:615

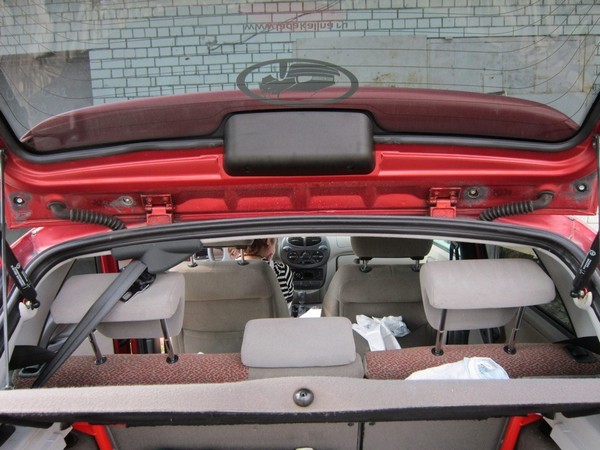

В итоге с обратной стороны все выглядит следующим образом:

15:726

clip_image016всего 4 отверстия)

16:1265

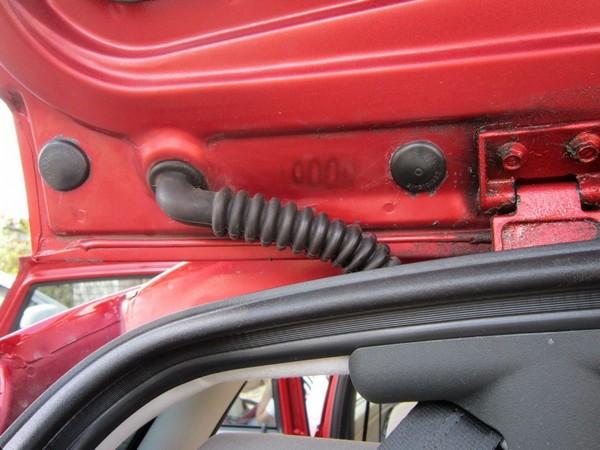

Прикрываем отверстия резиновыми заглушками:

16:1351

clip_image017

17:1858

в гараже нашлось только 2)

17:1908

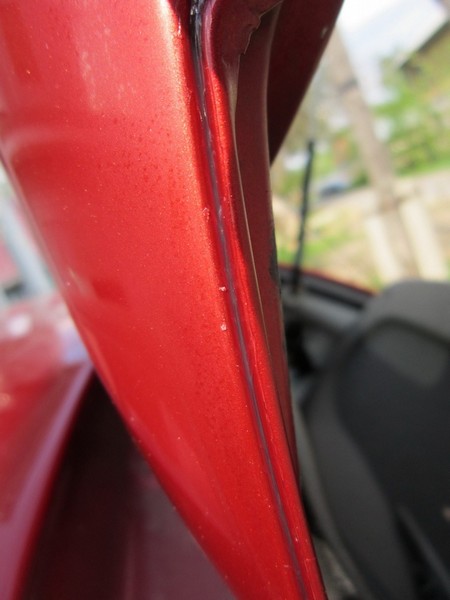

Я решил промазать вокруг отверстий спойлера и весь его по контуру прозрачным силиконовым герметиком ABRO для исключения попадания воды.

17:2159



clip_image018

18:506

промазываем силиконовым герметиком

18:576

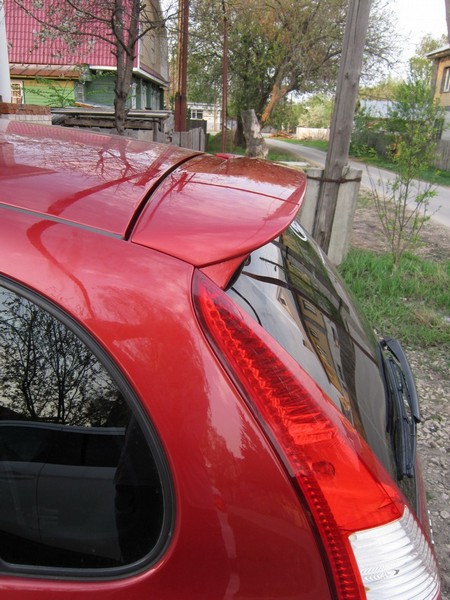

Ну и собственно на этом процесс закончен, я провозился весь день, но делал не торопясь, почти все время один, результатом остался доволен:

18:830

clip_image019

19:1337

смотрится гармонично

19:1380

Весь процесс я попытался описать как можно подробнее, на драйве не так много действительно полезных постов про установку спойлера калина-спорт. Если останутся вопросы — задавайте!

19:1715

Цена вопроса:

19:1745

— Спойлер некрашеный калина-спорт с доставкой — 1500р.

19:1846

— Краска Mobihel 1л. — 1000р. (ушла четверть банки)

19:1930

— Герметик силиконовый — 70р. (потребовалось меньше половины)

19:2046



— Крепеж (гайки, болты) — копейки

19:63

Теперь смотрится вот так:

19:113

— Спойлер некрашеный калина-спорт с доставкой — 1500р.

20:620

Статья отсюда: http://www.drive2.ru/cars/lada/kalina_hatchback/kalina_hatchback/dia2/http://www.drive2.ru/cars/lada/kalina_hatchback/kalina_hatchback/dia2/

21:1224

Размещение согласовано с автором Тимофеем Голубевым.
