Установка тахометра в УАЗ Хантер 31519

У всех современных автомобилей есть тахометр. А вот у этого УАЗа его не было. Можно много рассуждать о полезности или бесполезности этого прибора, но нам захотелось, чтобы в он был.
Стали упорно изучать опыт коллег в интернете.
Вариантов нашли три:
1. Бортовой компьютер Мультитроникс, который подключается к нашим уникальным дизельным мозгам. СтОит совсем недешево.
2. Цифровой тахометр того же Мультитроникса. На порядок дешевле. Подключается к клемме W генератора, то есть без участия "мозгов". Но вариант, который есть в наличии поблизости работает только при соотношении шкива генератора и коленвала — 1:2.0, а у нас в дизеле ЗМЗ 514 это соотношение 1:2.46.
3. Стрелочный тахометр от других автомобилей, которые подключаются к клемме W генератора и при этом соотношение шкивов похоже на наше.

0:1439

В итоге остановились на тахометре от ПАЗа. Вид приятный и внешние размеры такие же как у спидометра у УАЗа.

0:1637

У нашего генератора нет штатного вывода на клемму W. Поэтому сначала были попытки подключить сигнальный провод тахометра к розовому проводу на "мозгах" (в описании мозгов Ителма VS-9.2 значится как провод с датчика положения коленвала). Тахометр в принципе зажил, но показывал обороты раза в три ниже реальных (слишком слабое напряжение на выводе). Поэтому пришлось "колхозить" клемму W.
Снять генератор у нас на дизеле задачка еще та. Поэтому решили пойти путем попроще. Сняли заднюю пластиковую крышку, припаяли провод к выводу обмотки, а в пластике крышки закрепили болт на 5 и к нему прикрутили провод. Получили такой вот вывод W:

0:2785



Установка тахометра в УАЗ Хантер 31519

1:504

Самодельный вывод W

1:543

Дальше был вопрос размещения тахометра на приборной доске. Сначала склонялись варианту размещения слева от руля вместо ручки гидрокорректора фар (мы его все равно ампутировали), но потом решили, что тахометр важнее штурману чем пилоту и решили его разместить симметрично спидометру (впрочем, с места пилота тоже видно отлично). Правда предварительно сняли черный пластик приборки, как излишнюю деталь для соревнований — спереди сразу стало как-то просторнее.
Дырку под тахометр прорезали фактически на месте штатного прикуривателя:

1:1527


2:2032



Дырка под тахометр

2:37

Прежде чем поставить тахометр сначала его разобрали и отрегулировали показания внутренним настроечным резистором (соотношение плавно регулируется от 1:1.0 до 1:3.0). Потом тахометр и остальные приборы поставили на место. Да, еще у нас был показометр давления масла до 10 атм. Заменили его на прибор до 6 атм. Получилась вот такая черно-белая приборка:

2:671


3:1176

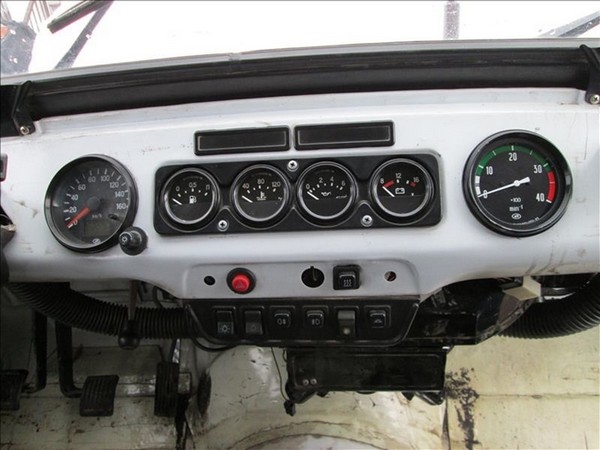

Приборка

3:1196

https://www.drive2.ru/l/1128317/

3:1232
