Установка трехуровневого реле-регулятора генератора и ремонт щеточного узла генератора Нивы



0:7

Содержание статьи:

0:47
  1. Установка трехуровневого реле-регулятора генератора для Нивы
  2. Ремонт щеточного узла генератора Нивы

1. Установка трехуровневого реле-регулятора генератора для Нивы

Заглючило генератор. Пропала зарядка. Притом, если на обмотку возбуждения с АКБ подать 12 В, то генератор запускается, как только снимаешь напряжение с обмотки возбуждения сразу отключается, хотя не должен. А с контакта, который идет с панели ни фига не пускался, хотя лампочка зарядки тухла, напруга, что с панели что с АКБ одинаковая.

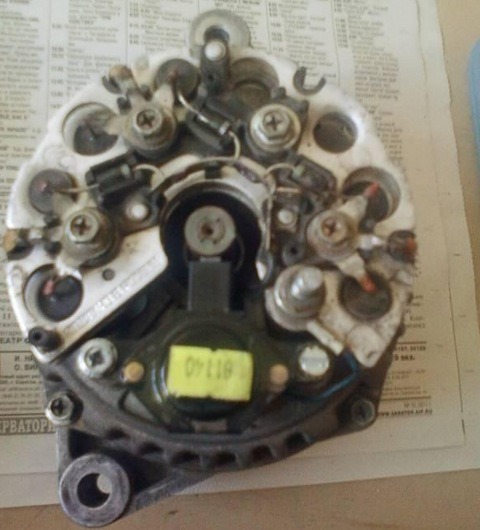

В итоге пришлось снять генератор и изучить его на предмет неисправности.

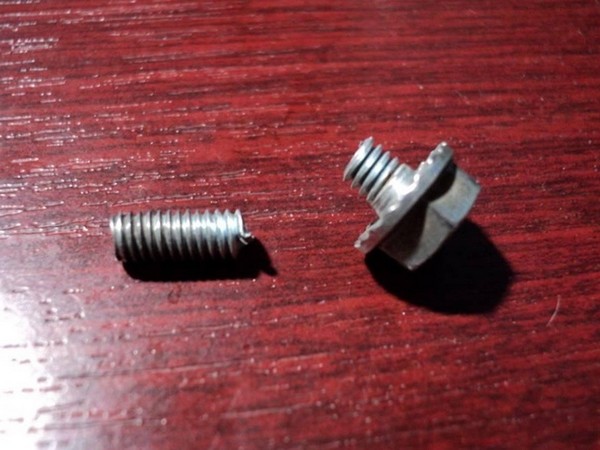

Оказалось, исправно всё, но таблетка с щеточным узлом стояла криво. Виной тому был болт держащий таблетку, который вдруг ни с того ни с сего оборвался.

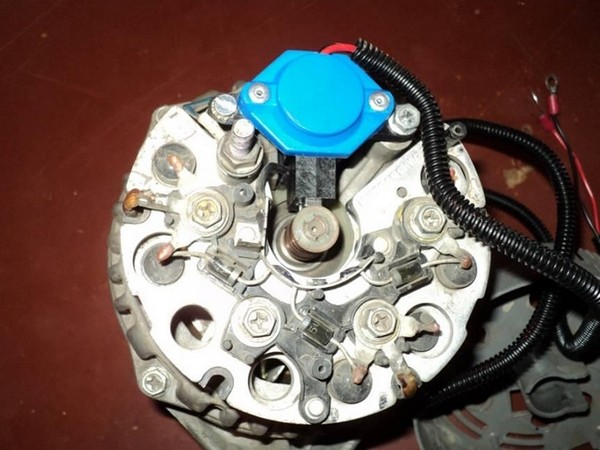

0:1393

Установка трехуровневого реле-регулятора генератора для Нивы

1:1898

Болт такой найти ни в одном магазине по ВАЗам найти не удалось, поэтому купил обычный на Сенном М4х12 и шайбу самоконтрящуюся.

1:2129




2:504

Но от проблемы это не избавило!

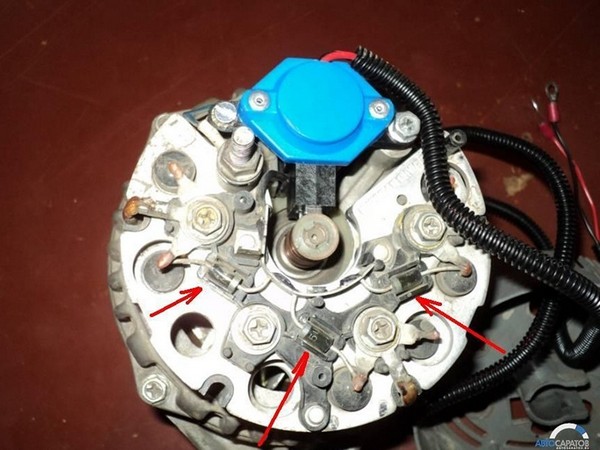

Снова начал глючить генератор, опять не пускается с провода идущего с панели приборов. Решил поменять реле-регулятор… не помогло. Скорее всего идет утечка тока через три маленьких диода обмотки возбуждения.
Зато поставил трехуровневый регулятор. Уж больно хотелось попробовать сей девайс.

2:1099


3:1604

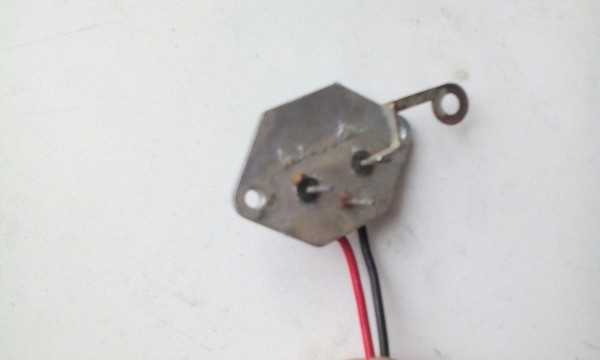

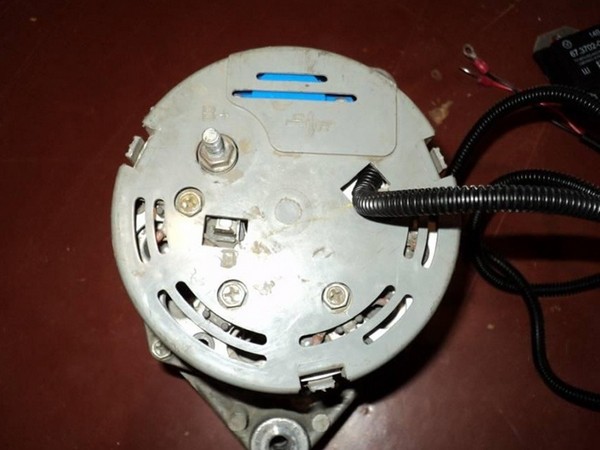

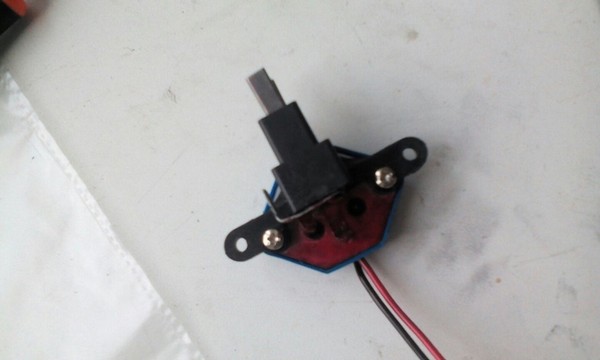

Таблетка внутри пустая. В ней только вывода и два припаянных провода.

3:1734


4:2239

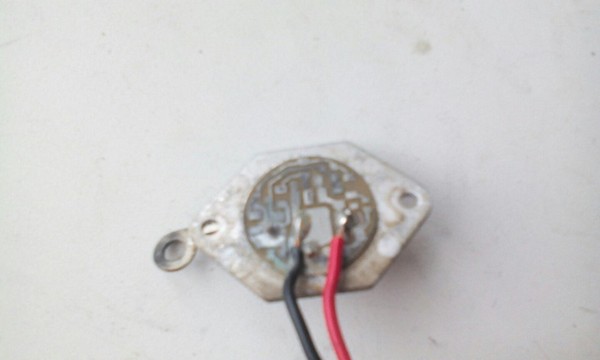

Вот так выводиться провод

4:50


5:555

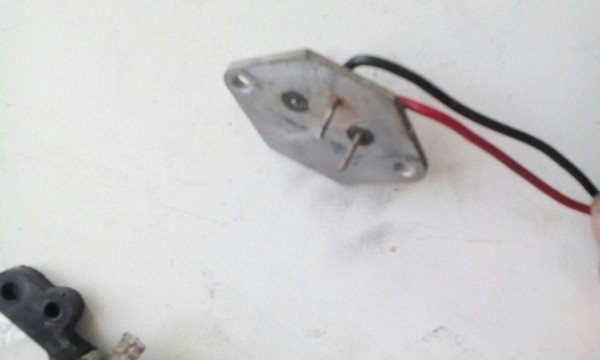

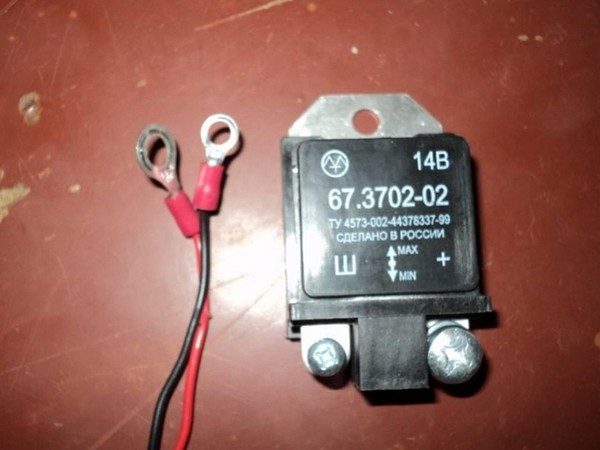

Это сам регулятор с переключателем. Его необходимо прикрутить на кузов чтоб была масса на корпусе.

5:739


6:1244

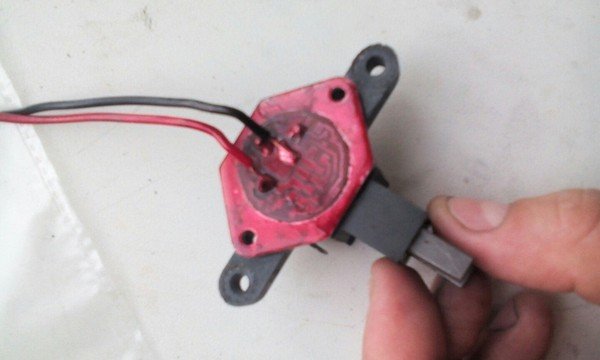

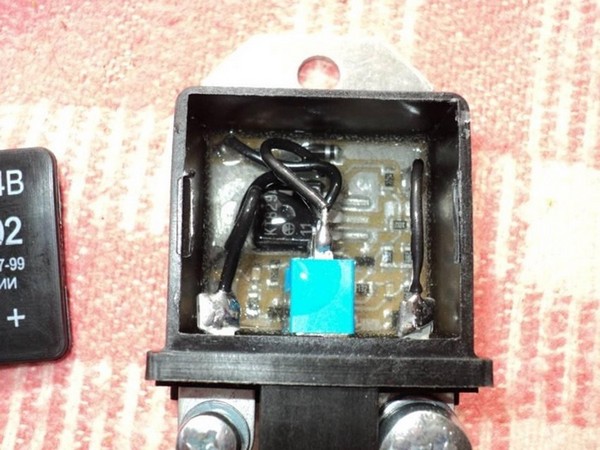

Внутрянка. Плата герметично залита чем-то наподобие эпоксидки.

6:1363


7:1868

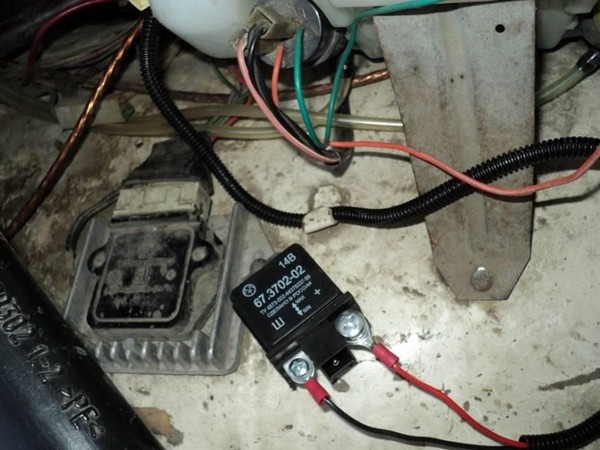

Пока закрепил на брызговик. Потом перенесу в салон. Плюс в том что теперь транзистор находиться в щадящих условиях. И теперь в отличии от родного есть защита от КЗ в обмотке возбуждения.

7:2210




8:504

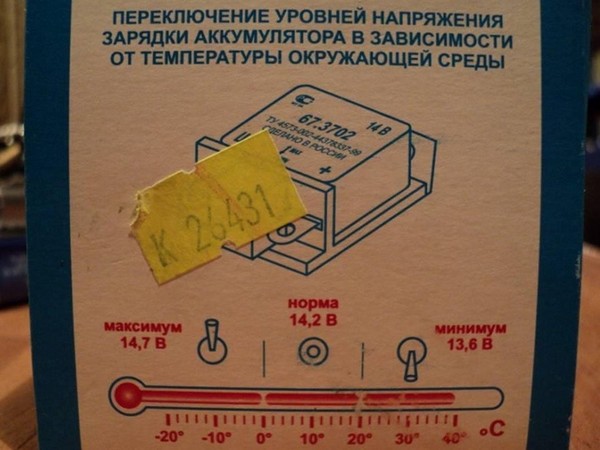

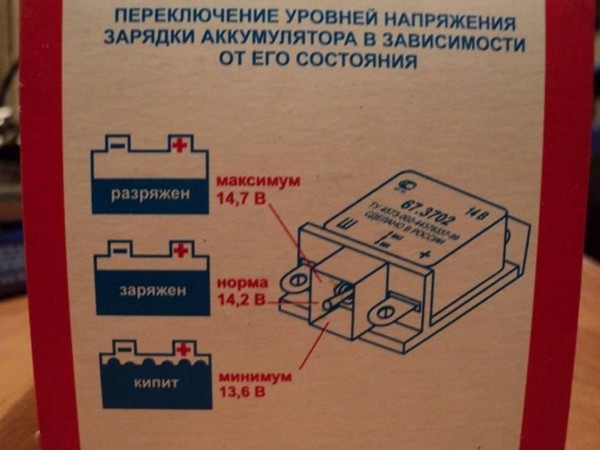

Инструкция с коробки. По мне так странно как-то повышать или понижать напругу в зависимости от температуры или разряда АКБ. Но написано, что вроде как может продлить срок службы АКБ.

8:839


9:1344


10:1849

По работе ни каких отличий не заметил. Только напряжение плавнее выравнивает, с обычным напряжение скакало сильнее.

10:2065



Но возвращаясь к нашим баранам. Так как я уже перебрал всё что мог, а неисправность так и не нашел, то оставался только диодный мост, но дело в том, что он нормально звониться!
Так как больше кроме самой обмотки возбуждения за пуск его не отвечает, то решил заменить диоды — дабы сэкономить и не покупать диодный мост целиком. Отец с работы притащил 3 импортных диода Шоттки. Я срезал старые и впаял новые. Поставил генератор на место и… О чудо - заработал!

10:828


11:1333

2. Ремонт щеточного узла генератора Нивы

Надо было заменить передний подшипник генератора, за одно провел ревизию щеточного узла.
Одна щетка была обломлена у основания в месте где залит провод.
Щеточный узел отдельно не продается, продается все в сборе с реле-регулятором за 550 руб.

11:1857

В этой записи расскажу как отремонтировать щеточный узел.
Чтобы разобрать щеточный узел необходимо высверлить две заклепки и отпаять вывода.
Щетки судя по поиску в инете сущесттвуют отдельно, но редкость дикая, хотя деталь копеешная. Мне, во всяком случае, оригинальные щетки найти не удалось. На рынке была куплена широкая двухвыводная щетка, которую я распилил и сделал 2.

11:2546



Ремонт щеточного узла генератора Нивы

12:504

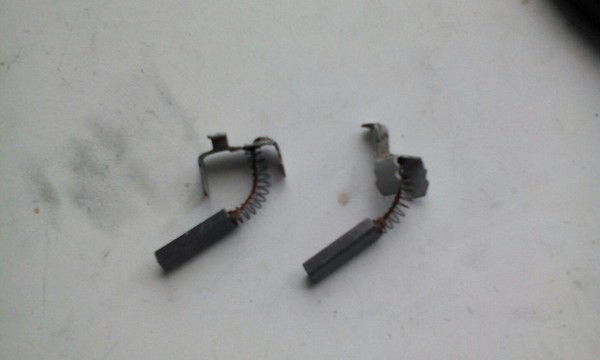

Распилил щетку

12:535

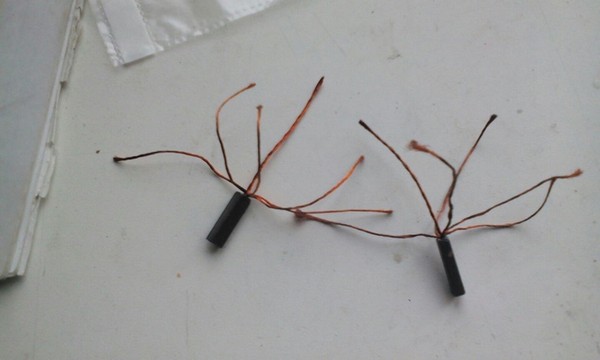

Получил 2 такие щетки,

12:578


13:1083

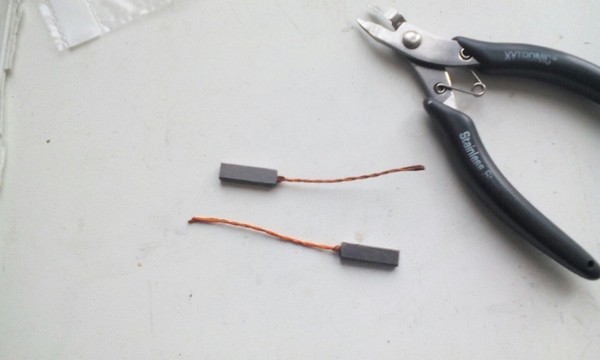

2 новых щетки

13:1110

но толщина провода у них очень толстая. Распустил провод и бокорезами откусил лишние проводки.

13:1287


14:1792

Готовые щетки

14:1821

Припаиваю их к пластинам щеткодержателя.

14:1900


15:2405

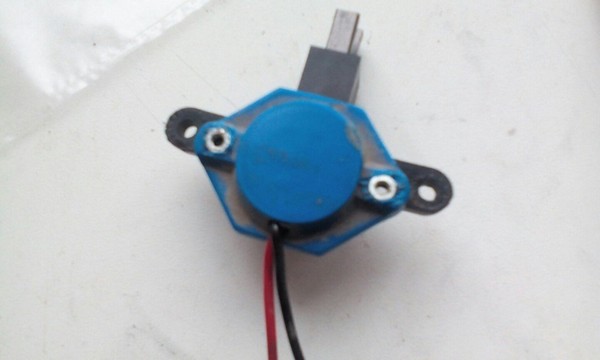

С припаянными пластинами

15:49

Плата выводов окислилась, ее я почистил 600 наждачкой и покрыл цапон лаком.

15:187


16:692

Плата окислилась.

16:728


17:1233

Алюминий окислился.

17:1273


18:1778

Покрыта цаплаком

18:1813

Один вывод идущий на массу генератора на плате ни куда не подходит, так что его смело можно откусить, что я и сделал.

18:2027




19:504

Лишний контакт откусил.

19:551

В крышку с помощью паяльника вплавил 2 гайки.

19:636


20:1141

Вплавленные гайки.

20:1179

А с обратной стороны вкрутил 2 винта.

20:1249


21:1754

В сборе.

21:1772

На этом, собственно, всё.
Есть еще один способ — купить самый дешевый реле-регулятор и демонтировать с него таблетку.
