Установка цветного дисплея вместо монохромного и видеовход в цветной монитор 5,8" для Nissan Almera N16

Содержание статьи:

0:37
  1. Установка цветного дисплея вместо монохромного в N16 Luxury в Nissan Almera N16
  2. Видеовход в цветной монитор 5,8" для Nissan Almera N16

1. Установка цветного дисплея вместо монохромного в N16 Luxury в Nissan Almera N16

Долго готовился и наконец созрел создать эту запись о замене монохромного дисплея на цветной. На N16 в комплектациях Lux и Luxury в центральную консоль довольно гармонично вписали дисплей, но разочаровывало только то что в комплектациях для России не было версий с цветным дисплеем. Почти сразу после покупки альмеры я долго изучал все возможные варианты восстановления справедливости:

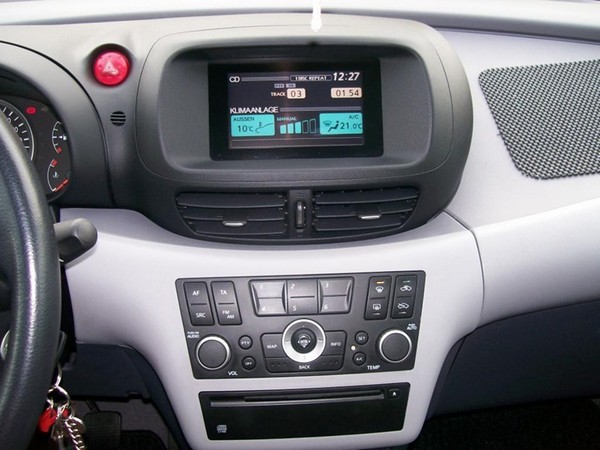

1. Самый "простой". В Европе все-таки альмеры с цветным монитором выпускались

0:1234

Установка цветного дисплея вместо монохромного в N16 Luxury в Nissan Almera N16

1:1739

цветной 7

1:1759

причем были также оснащены встроенной навигацией (блок устанавливался под магнитолой), без возможности воспроизведения DVD, привод использовался только для загрузки карт. Чтобы заиметь такое чудо в авто с монохромным дисплеем, нужно купить сам дисплей, блок навигации, проводку, блок кнопок управления климатом и аудио.
Плюс (жирный): цветной дисплей диагональю 7", максимальный, который можно установить без доработки, штатный вид.
Из минусов: сложно достать компоненты, высокая цена, скорее всего придется самостоятельно изготавливать проводку, "бесполезный" блок навигации — карт для России нет и не будет, необходимо прописывать в иммобилайзер блок навигации.
2. Вариант сложный — PC Car. Здесь вариаций море, вплоть до переноса штатного дисплея в другое место, многие в этом добивались успеха и оставались довольны результатом. Мной этот вариант отмелся сразу, т.к. мне это не нужно и хотелось максимально сохранить штатный вид и функционал
Плюсы: монитор нужного размера и разрешения, полный функционал персонального компьютера в авто + возможность навигации и диагностики
Минусы: сложно смонтировать все оборудование в авто, высокая стоимость компонентов, потеря штатного вида
3. Вариант проще — планшет. Такой вариант тоже имеет место быть, но лично мне не попадался (я имею ввиду установку планшета вместо монитора). Этот вариант мной не рассматривался.
4. Вариант, на котором я остановился.
Когда я перебирал варианты замены монитора несколько раз мне попалось фото монитора Nissan Almera Tino (V10)

1:4500




2:504

дисплей Almera Tino

2:534

При изучении мануалов было выяснено что на тинах устанавливались два вида мониторов: 7" с навигацией и 5,8" без навигации., причем у тех что 5,8" отсутствовал блок навигации как вид. Дальнейшее изучение этой темы привело меня к выводу, что на авто с дисплеем 7" вся графика которая выводится на дисплей создается в блоке навигации, сам же монитор является только дисплеем, воспроизводящим картинку; на авто с дисплеем 5,8" вся графика создается внутри самого монитора, его устройство гораздо сложнее 7"го дисплея. Все это и кстати касается и примеры п12.
В голове сразу появилась идея установки монитора 5,8" на N16 вместо монохромного. После изучения всех схем в мануалах N16 и V10 я обнаружил полное сходство проводки мониторов вплоть до цвета проводов, за исключением одного провода подсветки дисплея.
В итоге было принято решение — надо брать! На ебее довольно много предложений таких мониторов по приемлемой цене, и вот спустя две недели он у меня в руках)

2:2263




3:504

посылка

3:522

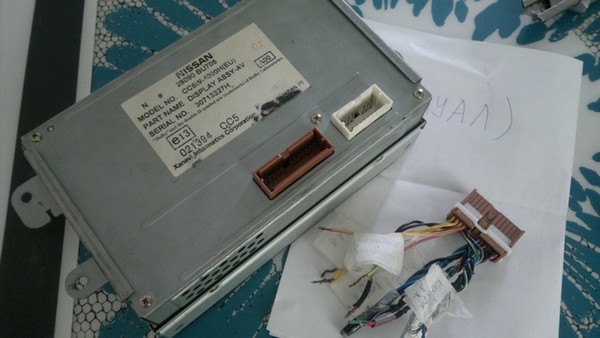

С продавцом обговорил заранее, чтобы в комплекте с монитором отправил разъем с куском жгута проводов. Кстати про разъемы: до 2003 года на люксах N16 монохромные мониторы подключались через такой-же коричневый разъем как у тиновского монитора, есть подозрение что на этих машинах даже с проводкой ничего делать не надо, просто заменить монитор. У меня же машина 2005 года, поэтому пришлось срастить коричневым разъемом, просто, по схемам, провод к проводу, цвета совпадают (кроме провода подсветки-разные по цветам). И вот настал момент истины: монитор подключен, включаем зажигание и…На дисплее появляется надпись NISSAN! Радости были полные штаны)

3:1694


4:2199

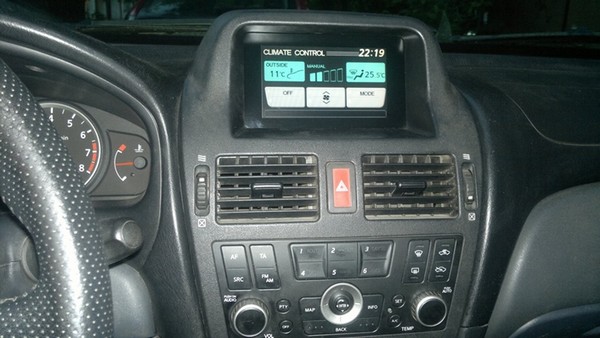

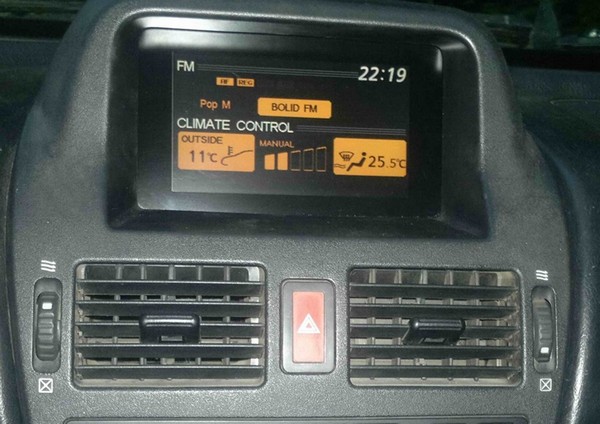

Дальше была проверка функциональности, по управлению климатом проблем не возникло, а вот с меню настроек сразу обнаружился косяк:

4:241


5:746

дело в том, что на тинах с цветным дисплеем блок кнопок немного другой, по центру у него джойстик вместо стрелок на наших машинах и при переходе в меню настроек с родными кнопками невозможно подтвердить свой выбор, грубо говоря нет кнопки ENTER. Ну делать нечего, тут я понял, что придется еще купить блок кнопок от тины. Еще пара недель ожидания и она установлена в авто (проблем с установкой никаких, старую отцепил новую подключил):

5:1533


6:2038

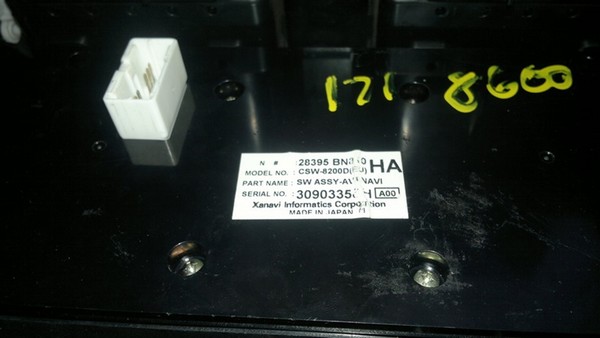

маркировка на блоке кнопок от тино

6:66


7:571

Ну и собственно все. Этот монитор имеет несколько больший функционал: все аварийные сигнализаторы дублируются на дисплее (джекичан, неисправность АБС, подушек безопасности, открытые двери при движении, низкая температура окружающего воздуха, перегрев двигателя), есть возможность выбирать режим движения с минимальным расходом топлива (шкала на фото), напоминалка по сервисным интервалам, несколько вариантов языков (русского конечно нет) возможность изменения цвета (голубой, оранжевый) при включенных и выключенных габаритах, а также самое главное — возможность подключения камеры заднего вида и организации видеовхода!

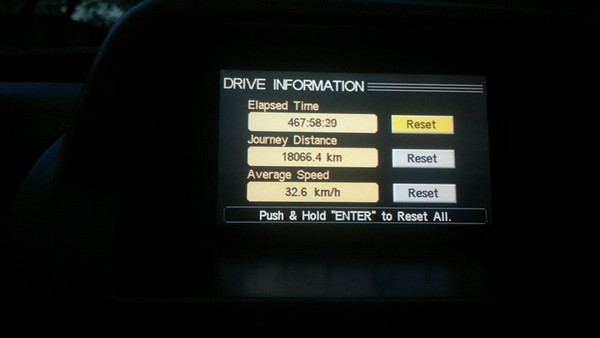

И напоследок несколько фото:

7:1776


8:2281

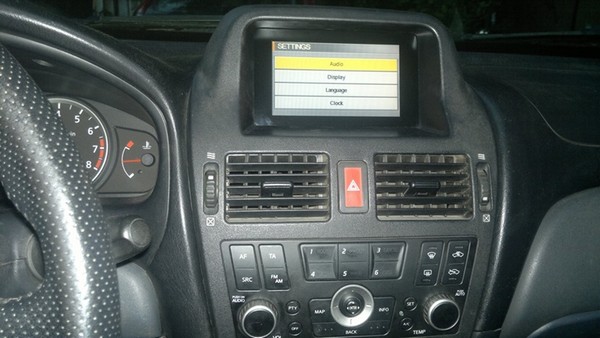

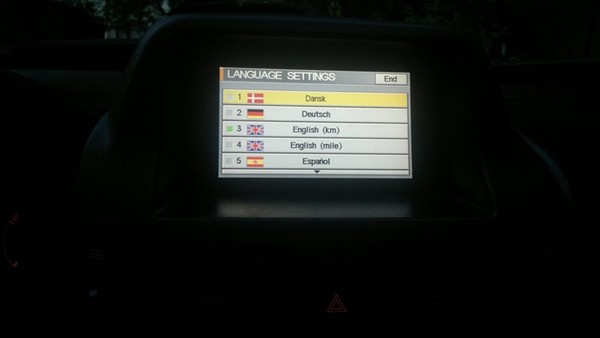

меню настроек

8:28


9:533

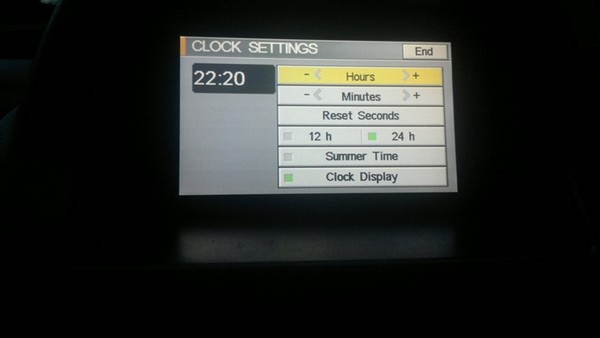

настройка часов

9:566


10:1071

сервисная напоминалка

10:1116


11:1621

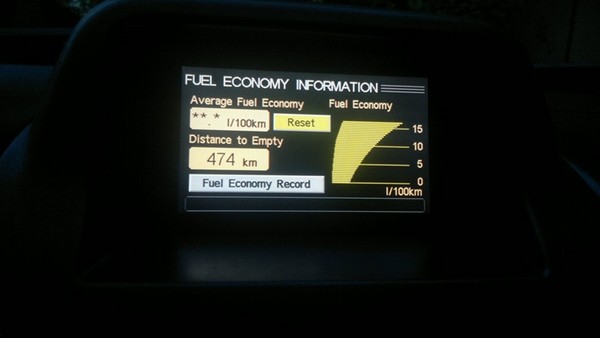

расход и запас хода

11:1660


12:2165

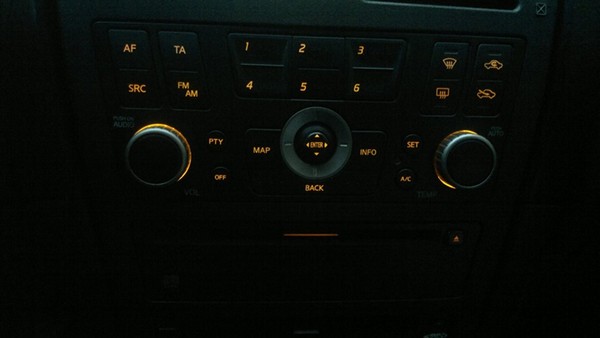

кнопки от тины

12:29


13:534

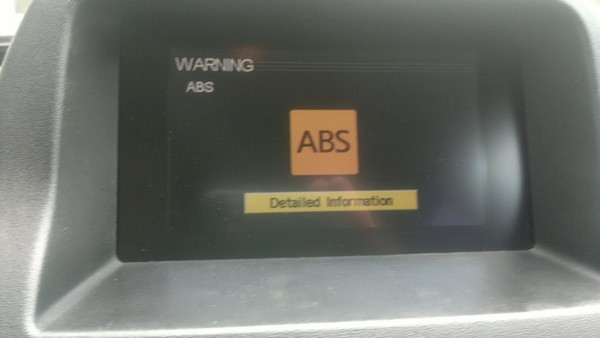

неисправность ABS

13:568


14:1073

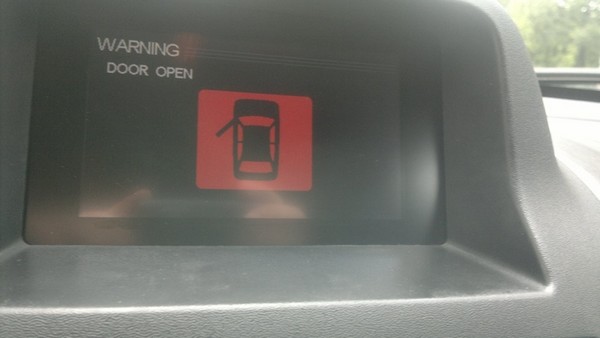

открытая дверь при движении

14:1128


15:1633

2. Видеовход в цветной монитор 5,8" для Nissan Almera N16

Сегодня собрался с силами и решил рассказать как организован видеовход в цветной монитор от Альмеры Тино на моей машине.
Многие владельцы Тин и Пример с 5,8" мониторами интересовались темой видеовхода эти мониторы и, как правило, решали эту проблему через вход камеры заднего вида (КЗВ) (у этого метода один минус — в режиме КЗВ на экране будет надпись CHECK BEHIND BEFORE REVERSING на желтом фоне внизу экрана при любом сигнале — хоть с камеры хоть с любого другого источника видеосигнала), но были и умельцы которые заставляли эту заразу показывать картинку с внешнего источника и по-другому на уровне вмешательства в схему монитора (точно не мой вариант).
Сначала я попытался пойти по самому простому пути — подключиться через камеру заднего вида, но оказалось что на Тинах и Примерах (дорестайл) с 5,8" мониторами камера подключается через блок управления камерой, которая создает сигнал синхронизации и без него я получал дрожащую картинку, причём чёрно-белого цвета.
Тут я отвлекусь на тему цветного/чб изображения в режиме КЗВ на этих мониторах: на Тинах и Примерах П12(дорестайл) (мониторы модели CC5W-4000H) картинка в режиме КЗВ — ЧЁРНО-БЕЛАЯ и требует наличия сигнала синхронизации и сделать с что-либо с этим (цветность) без вмешательства в схему монитора не получится, а вот на рестайловой Примере П12 (монитор с голубым интерфейсом (мониторы модели CC5W-4100H)) картинка в режиме КЗВ — ЦВЕТНАЯ и показывает картинку с внешнего источника видеосигнала без всяких синхронизаций. Казалось бы — возьми да поставь монитор от рестайловой П12 и никаких проблем. Но как оказалось не так всё просто — с этим монитором на N16 настройки климата, точнее кнопки управления настройками, работают некорректно (не все режимы обдува и скорости вентилятора). Связано это скорее всего с тем, что на рестайловых Примерах стоит другой блок климат контроля, отличный от Н16, поэтому этот вариант оказался не вариант.
Итак, вариант с видеовходом через КЗВ на моём мониторе тоже тоже не получил продолжения и я решил изучить вариант подключиться через белый разъём на самом мониторе. Про этот разъем ничего не сказано ни в одном мануале и распиновки его соответственно тоже нет. На эту тему я изучил многие варианты ниссановских мониторов, а также общался с людьми на форумах, где выяснил что этот разъём предназначен именно для видеовхода (предположительно для навигации). Вот картинка, на которой показана распиновка этого разъёма (с обратной стороны)

15:6136




16:504

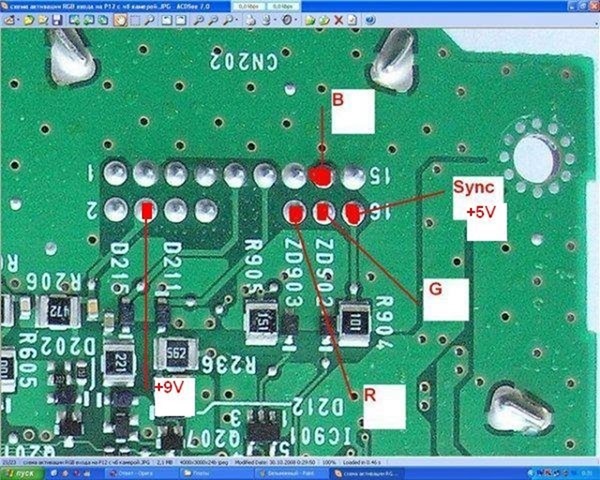

распиновка

16:528

Оказалось, как и на многих ниссановских мониторах для активации видеовхода, нужно лишь подать на указанный пин +9В и соответственно RBG видеосигнал + сигнал синхронизации. Теперь при нажатии кнопки MAP видим картинку с внешнего видеоисточника. Осталось воплотить всё это в натуре.

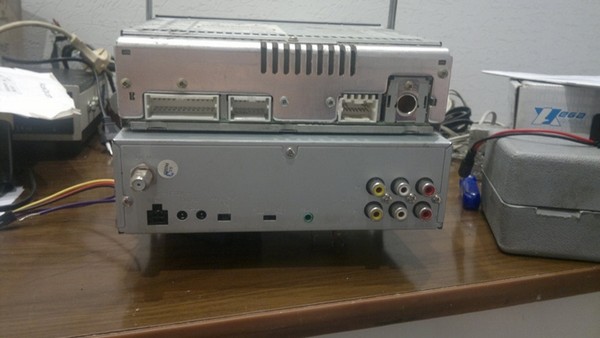

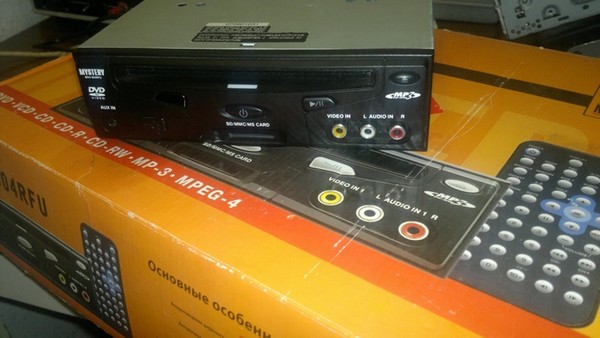

Итак, у меня давно уже валялся такой аппарат

16:1121


17:1626

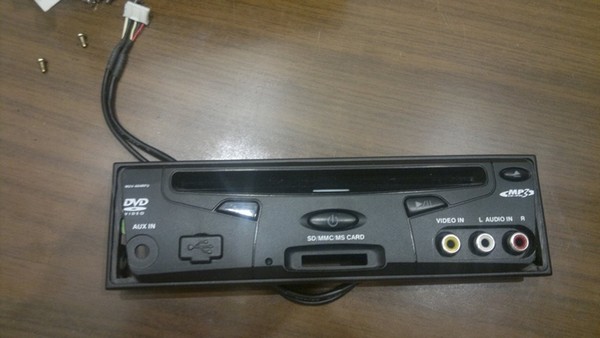

Mystery MDV-604RFU

17:1648

Про его функционал кто хочет может погуглить. В нём даже ТВ-тюнер есть. Конечно, особых требований к нему не было, лишь бы работал, это ж Мистери). Решил я использовать его как источник видеосигнала и установить на место карманчика под штатной магнитолой (где, кстати, стоит блок навигации в комплектациях с ней). Для этого снял с него лицевую панель и напильником тупо подогнал под форму окна в центральной консоли

17:2404




18:504

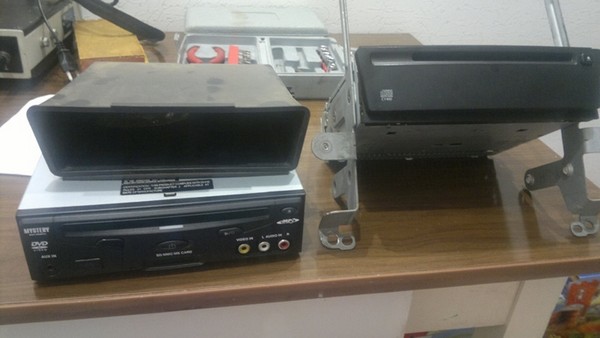

карман и плеер

18:534


19:1039

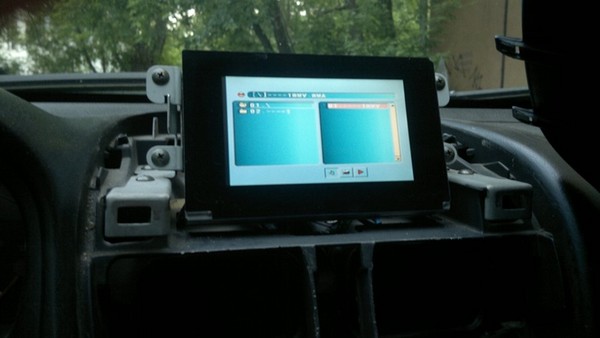

доработал по месту

19:1077


20:1582

как-то так

20:1604

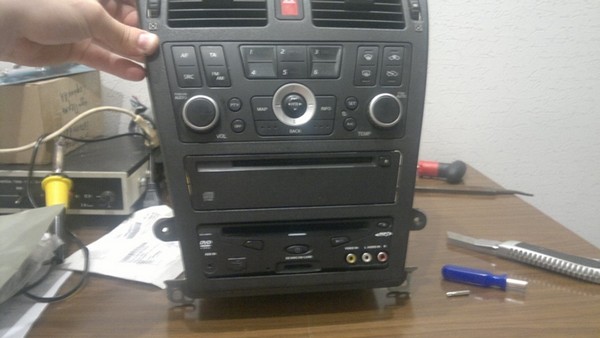

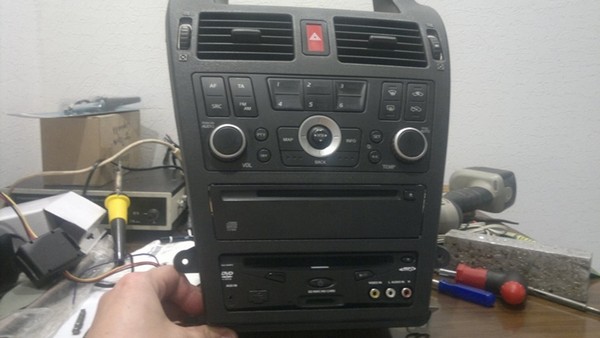

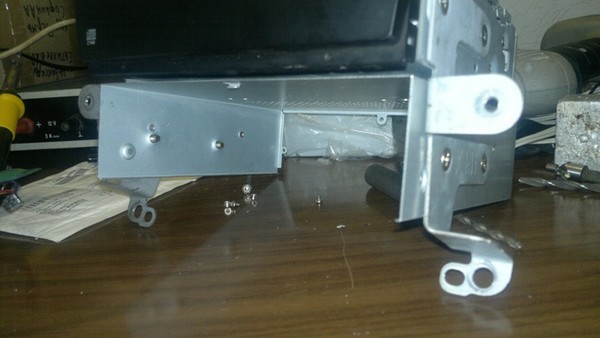

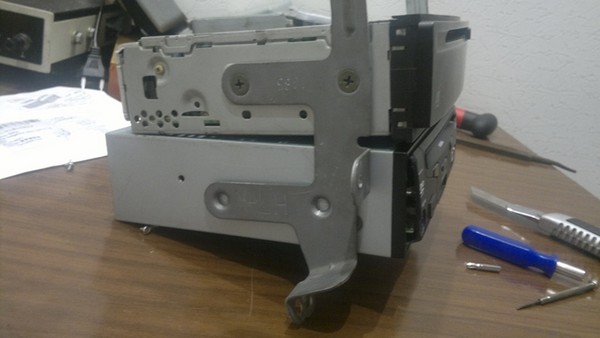

Крепить плеер решил как штатную магнитолу, только установил немного под наклоном, т.к "морда" у него изначально под другим углом

20:1841


21:2346



Разметил и нарезал резьбу прямо в металле корпуса

21:94


22:599

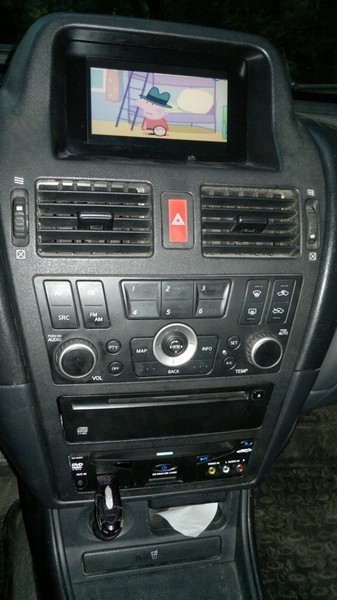

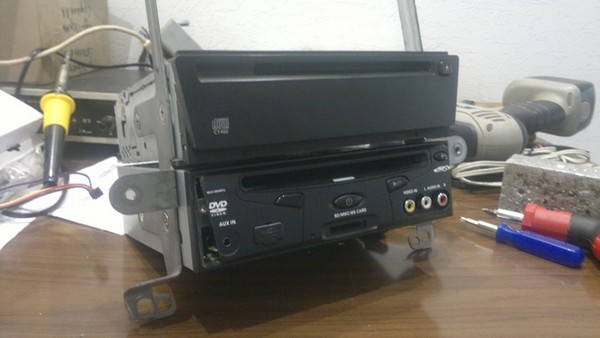

В итоге получилось так:

22:645


23:1150


24:1655


25:2160



Итак, подключение всего этого хозяйства.
Как было расписано выше, было необходимо получить RBG сигнал, а также сигнал синхронизации, мистери же на выходе имел обычный композитный видеосигнал и соответственно возникла необходимость конвертации композитного видеосигнала в RBG. Для этого, предварительно начитавшись форумов мной был приобретён транскодер absolute tvsm-04 ver.3, который как-раз предназначен для подобных операций с конвертацией и сигналами синхронизации, а также имеет три независимых видеовхода, два из которых активируются при появлении на них сигнала.
Потом был поход в магазин

25:1080


26:1585

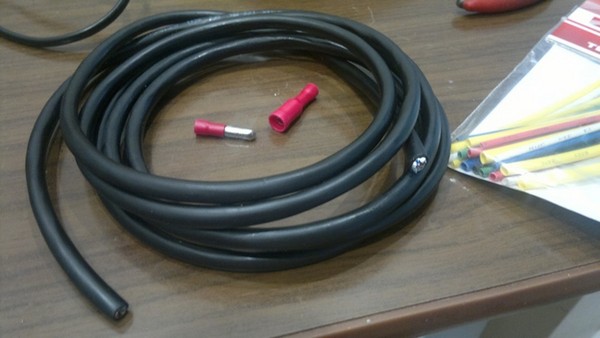

видеокабель, наконечники, термоусадка

26:1659

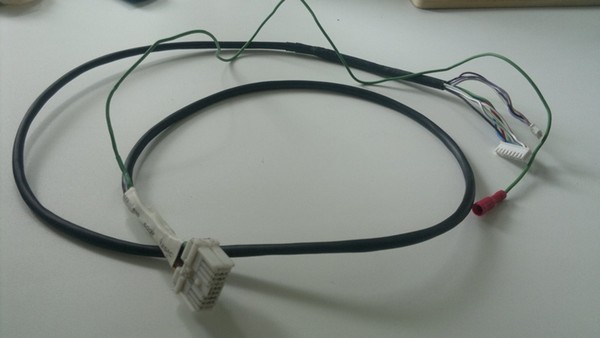

"Папа" для разъёма в мониторе у меня, удивительным образом, подошел не знаю от чего (что-то ниссановское) и был собран вот такой кабель от монитора до транскодера

26:1955


27:2460

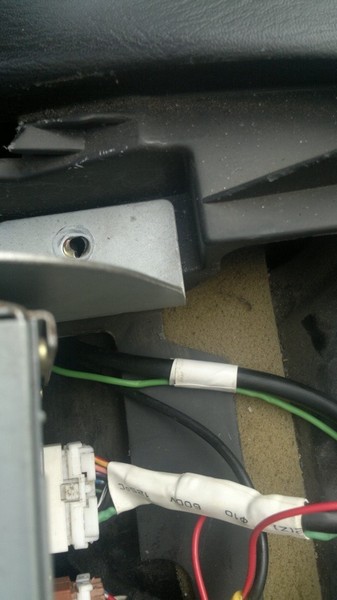

Отдельный провод — для подачи напряжения +9В при активации видеовхода. Кстати, про эти 9В! В своей записи про аудиовход при переключении в AM диапазон на контакте AM-VCC магнитолы появляется как-раз 9В, вот я и решил подключиться к этому контакту, вывел отдельный провод и через разъём подключил к проводу в моём кабеле! Теперь при переключении магнитолы на АМ диапазон включатся аудиовход на магнитоле и видеовход на мониторе! Правда для включения видео на монике нужно нажать кнопку МАР на блоке клавиш. Питание для плеера и транскодера взял со штатной магнитолы, нагрузки там никакие, по крайней мере, за все время ни разу проблем не возникло, питание подаётся также как на магнитолу.

27:1245


28:1750

подключение

28:1776

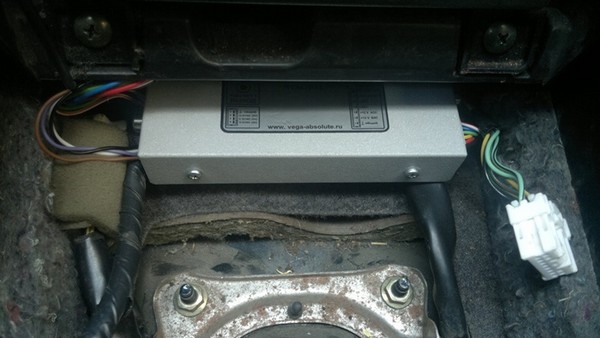

Транскодер затолкал под пепельницу, лежит крепко, не болтается

28:1895


29:2400



транскодер

29:23

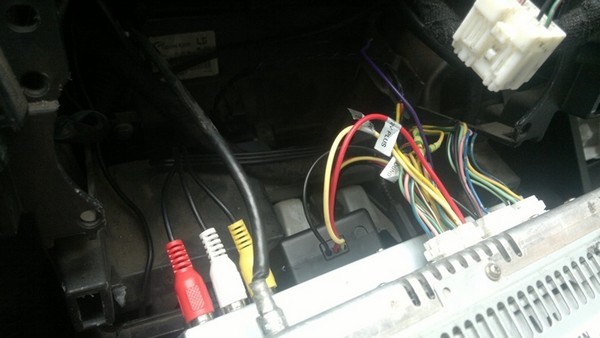

В общем так: с плеера видеосигнал идет на транскодер через обычный тюльпан, с транскодера идет RGB сигнал и сигнал синхронизации на монитор, сигнал для активации видеовхода идет с магнитолы, звук с плеера идет на аудиовход магнитолы через тюльпаны.

29:478


30:983

подключение к монитору

30:1029

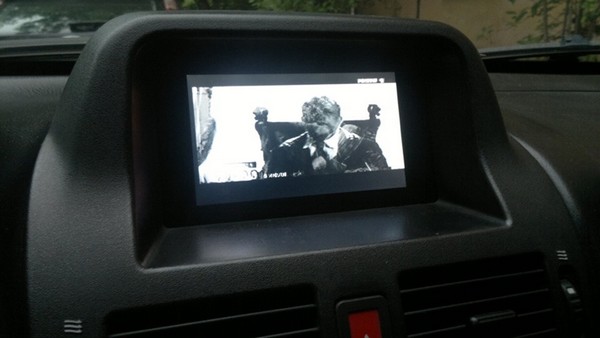

Работает все это дело так: на магнитоле перехожу на АМ диапазон, включается аудиовход, активируется видеовход на мониторе; нажимаю МАР, монитор переключается на внешний источник видеосигнала экран тёмный; с пульта включаю плеер, ну а дальше как дома)

30:1490


31:1995

в будущем заменю диоды в подсветке на оранжевые что выглядел как штатный

31:2132




32:504

меню плеера

32:529

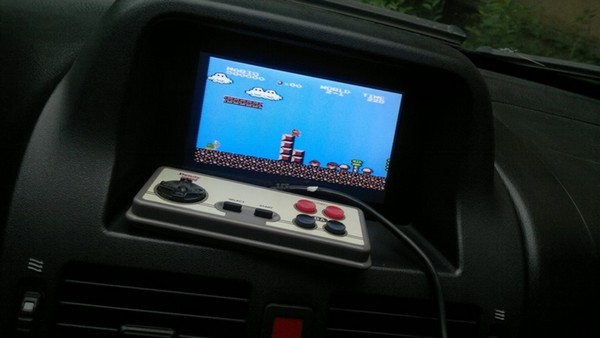

Плеер также имеет свой видео-аудиовход, мамы-тюльпаны расположены на лицевой панели, так что можно подключить любой источник видео (композит) на него, например денди)

32:836


33:1341

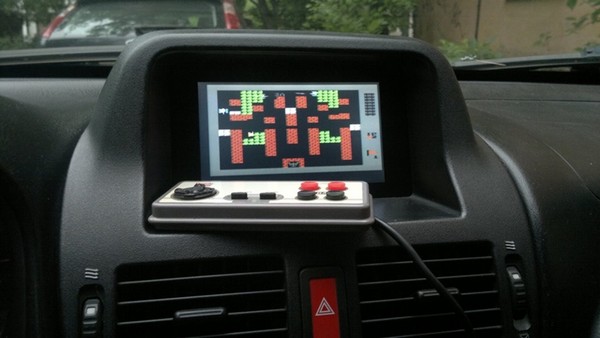

танки

33:1355


34:1860

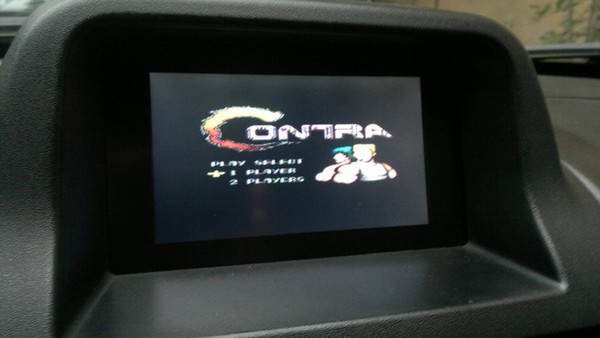

контра

34:1876

Экран конечно маловат, но сидя на передних сидениях очень даже ничего играется)
Также на лицевой панели мистери есть вход 3,5мм — можно подключить телефон и с него слушать музыку (когда вставляешь штекер автоматом включатся аудиовход плеера). Качество звука конечно не хайфай, но для мистери потянет)
Ну вот в принципе и всё. Теперь музыку слушаю с флешек, в мп3, видео тоже смотрю с флешек, тв почти не пользуюсь, т.к в машине не живу да и ловит не очень (нужна тв антенна)

34:2733




35:504

тв

35:512

Кстати, привод дисков на мистери не работает, диск раскручивает и все) Мистери, он такой мистери.
В режиме видео, на монитор также выводится бортовая информация, если нажать кнопку INFO; настройки климата, если нажать на крутилку температуры; чтобы вернуться в обратно к видео нужно нажать кнопку BACK.
Также есть два входа на транскодере, которые активируются при появлении сигнала на них — можно например подключить переднюю парковочную камеру или еще чего.
Насчет транскодера и плеера — я установил что было, плеер давно валялся, транскодер купил на авито, дешевле чем у изготовителя. Может есть варианты дешевле и функциональней, я хотел попробовать на этих компонентах, да и на этом мониторе не получить особо высокого качества изображения. При желании можно и карписи собрать и накладку сенсорную установить, но мне это не нужно.
Всё, касаемо видеовхода применимо для Тино и Примеры П12 (рестайл, дорестайл) с монитором 5,8"
