Установка центрального динамика, твитеров и замена фронтальной акустики Ford Focus 3

Содержание статьи:

0:37

1. Установка центрального динамика и твитеров Ford Focus 3

0:139

2. Замена фронтальной акустики Focal Performance 165FX в Ford Focus 3

0:245

1. Установка центрального динамика и твитеров Ford Focus 3

Задача: установить центральный динамик и задние твиттеры для Ford Focus 3

0:482

Установка центрального динамика и задних твиттеров Ford Focus 3

1:989

Еще с момента покупки я жалел, что не приобрел себе радиопакет с ситемой SONY и 9-ю динамиками. Но узнал, что можно "доукомплектовать" своё авто, и многие уже это сделали. Вот и я решился. И это даже хорошо, что не заказал этот пакет при покупке машины, т.к. все равно головное устройство было заменено на магнитолу с 8" дисплеем, а продавать не нужные комплектующие за бесценок тоже не хочется.

1:1695



1:1708

Ход работ по установке центрального динамика и задних твиттеров на Ford Focus 3

1:1850

Были куплены необходимые комплектующие — решетки, динамики, зажимы и т.д.

1:1988

Установка центрального динамика и задних твиттеров Ford Focus 3

2:2493

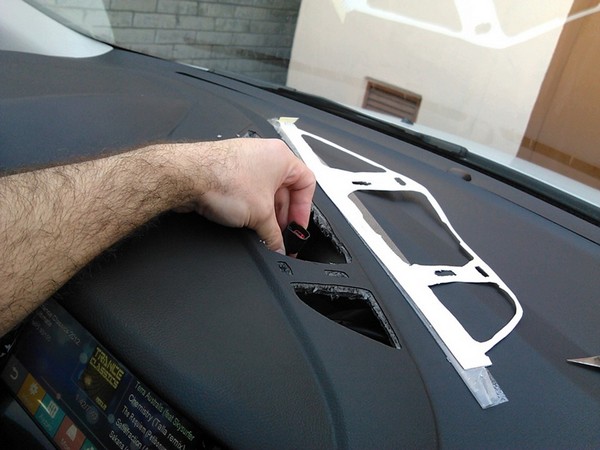

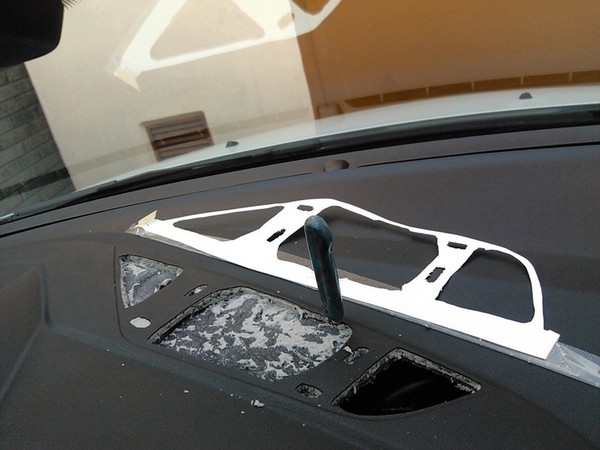

По трафарету были вычерчены контуры и вырезаны ниши для вставки динамика и решетки. Скажу честно, резать было страшно (боялся испортить торпедо) и тяжело, т.к. мягкий пластик только сверху, под ним ещё 5 мм какого-то пенного уплотнителя и снизу жесткий пластик.

2:475

Установка центрального динамика и задних твиттеров Ford Focus 3

3:980

Под панелью есть заводской разьём для подключения динамика. Он есть на всех комплектациях, но для того что бы он заработал, авто нужно прошить под 9-ти канальную систему.

3:1292

Установка центрального динамика и задних твиттеров Ford Focus 3

4:1797

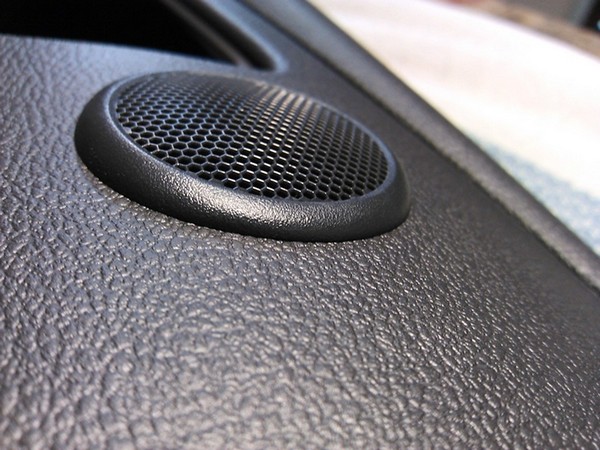

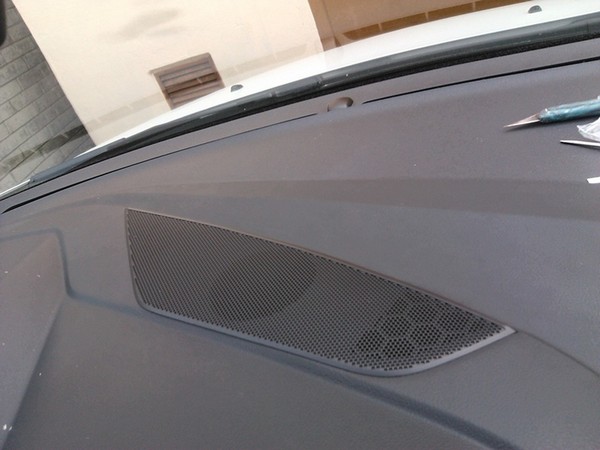

Вот так выглядит все после окончания работы. У меня уже было прошито все для его работы, поэтому музыка заиграла сразу после подключения

4:2050



Установка центрального динамика и задних твиттеров Ford Focus 3

5:504

Теперь приступаем к врезке задних твиттеров. ДЛя начала нужно снять обшивку. Углубляться не буду, там все просто.

5:714

Установка центрального динамика и задних твиттеров Ford Focus 3

6:1219

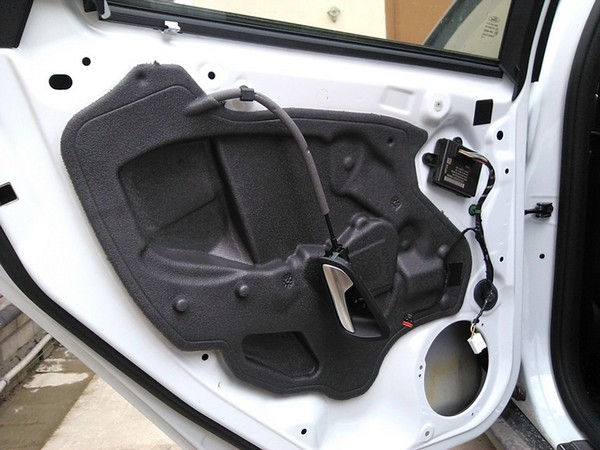

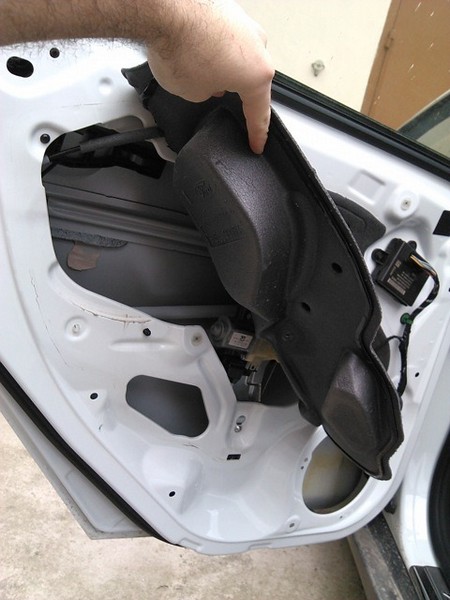

Отлепляем заводскую изоляцию, что бы не мешала.

6:1309

Установка центрального динамика и задних твиттеров Ford Focus 3

7:1814

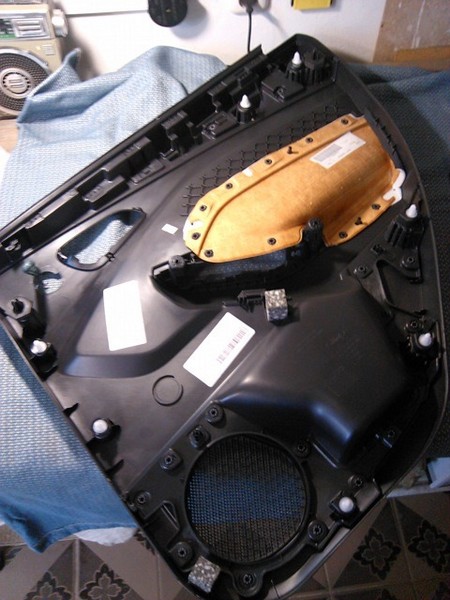

Вот так выглядит дверная карта изнутри, довольно рельефная поверхность, поэтому обклейка виброизоляционных материалов займет определенное время.

7:2088



Установка центрального динамика и задних твиттеров Ford Focus 3

8:504

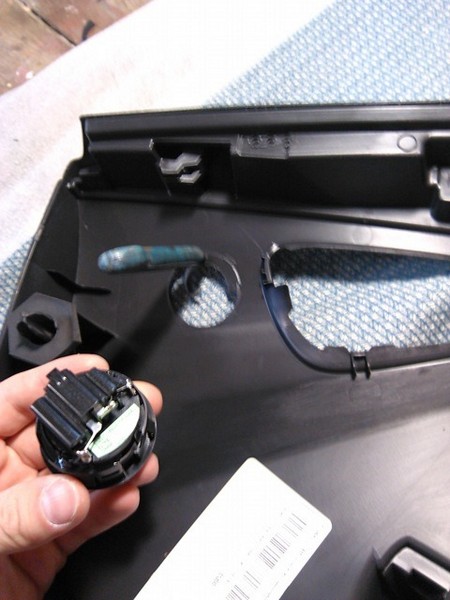

Начинаем аккуратно вырезать отверстие для динамика по выгравированному контуру. Я сначала просверлил коронкой на 3,5, а затем подогнал края ножом. Пластик довольно мягкий и режется легко. Здесь самое главное не переборщить и не срезать лишнего, иначе потом ничем не скроешь…

8:1010

Установка центрального динамика и задних твиттеров Ford Focus 3

9:1515

Отверстие готово, твиттер легко вставляется и жестко фиксируется на защелках, никакого люфта.

9:1691

Установка центрального динамика и задних твиттеров Ford Focus 3

10:2196

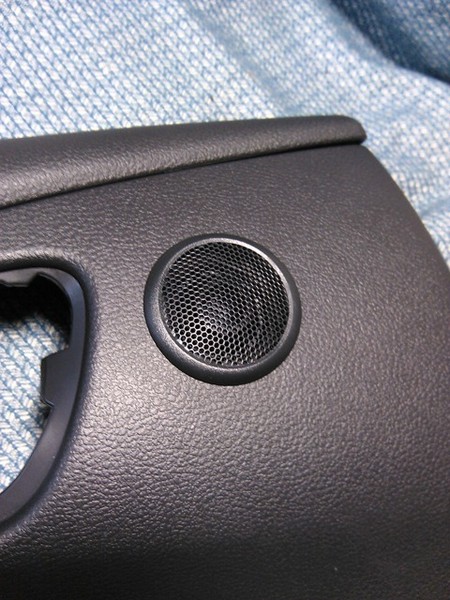

Вот так это выглядит с лицевой стороны. Не отличишь от заводского.

10:123

Установка центрального динамика и задних твиттеров Ford Focus 3

11:628

Никаких щелей между дверной картой и твиттером не остается, все довольно просто.

11:779

Установка центрального динамика и задних твиттеров Ford Focus 3

12:1284

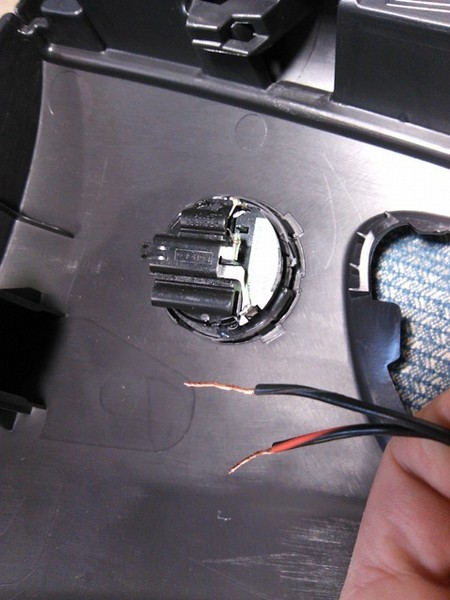

Так как проводки под высокочастотники у меня не было, пришлось наращивать свою. Был взят обычный акустический кабель и подключен к имеющемуся динамику внизу.

12:1577

Установка центрального динамика и задних твиттеров Ford Focus 3

13:2082

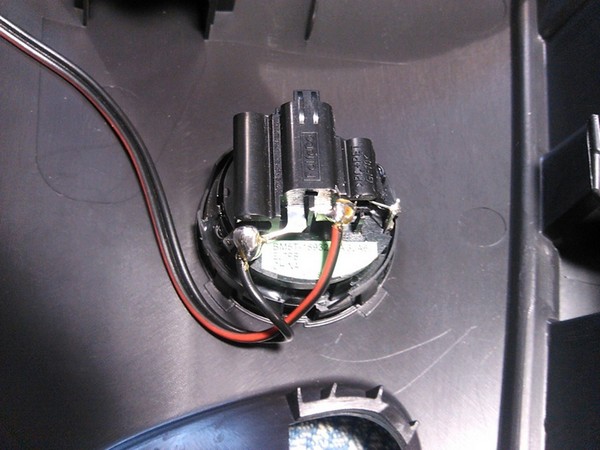

Провода аккуратно припаиваются к разъёмам динамика.

13:99

Установка центрального динамика и задних твиттеров Ford Focus 3

14:604

Помимо врезки твиттеров, было принято решение проклеить задние двери шумоизоляционными материалами (вибропласт), которые были заранее заготовлены, так как на большой громкости при хороших басах карты начинали противно дребезжать. К сожалению, это болезнь всех Ford Focus 3. Хотя странно — почему только задние а не все 4 двери? Ведь по сути, одно и то же. В этом деле - главное соблюсти золотую серединку, так как вибропласт довольно тяжелая штука, в моем случае пол кило на дверь.

14:1471

Установка центрального динамика и задних твиттеров Ford Focus 3

15:1976

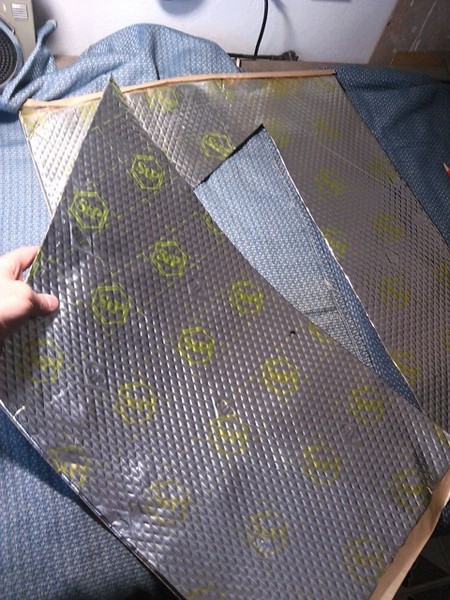

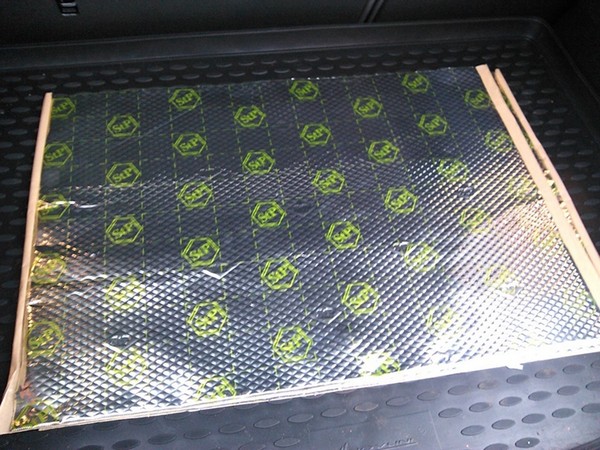

Нарезаем вибропласт на куски удобные для проклейки внутри двери.

15:2099



Установка центрального динамика и задних твиттеров Ford Focus 3

16:504

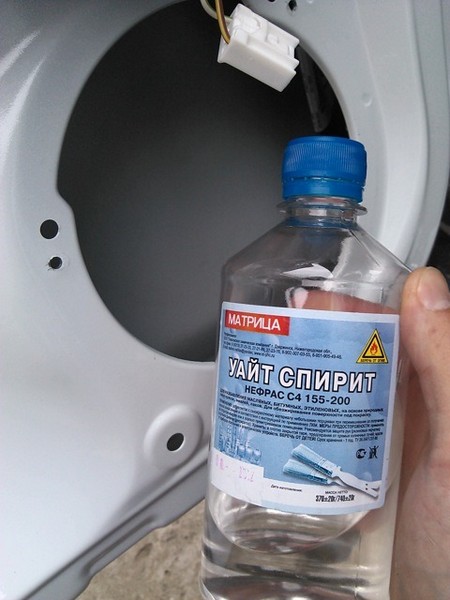

Естественно, перед началом проклейки - поверхность обезжириваем.

16:627

Установка центрального динамика и задних твиттеров Ford Focus 3

17:1132

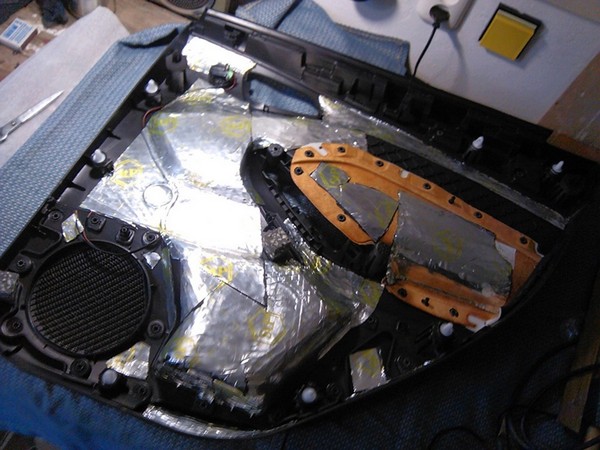

После проклейки внутренностей двери, остатками вибропласта оклеиваем дверную карту изнутри.

17:1307

Установка центрального динамика и задних твиттеров Ford Focus 3

18:1812

Вот так получилась виброизоляция.

18:1878

Установка центрального динамика и задних твиттеров Ford Focus 3

19:2383

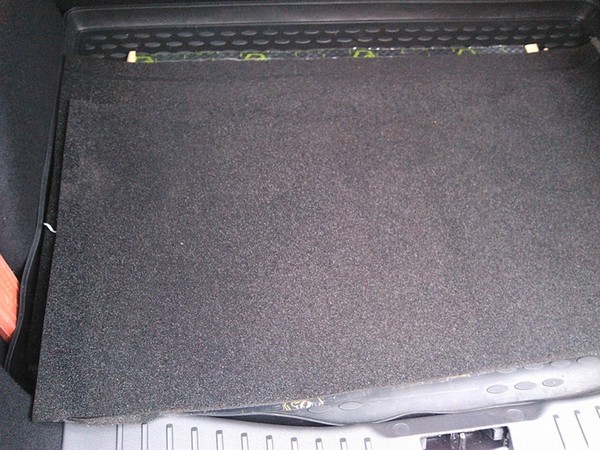

Так же был куплен изомат для тепло-звукоизоляции.

19:93

Установка центрального динамика и задних твиттеров Ford Focus 3

20:598

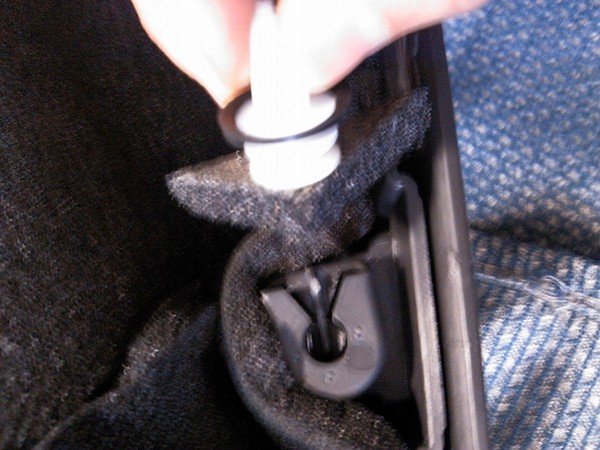

Под каждый пистон вклеиваем кусок изомата, для исключения малейших дребезжаний пластика на низких частотах.

20:801

Установка центрального динамика и задних твиттеров Ford Focus 3

21:1306

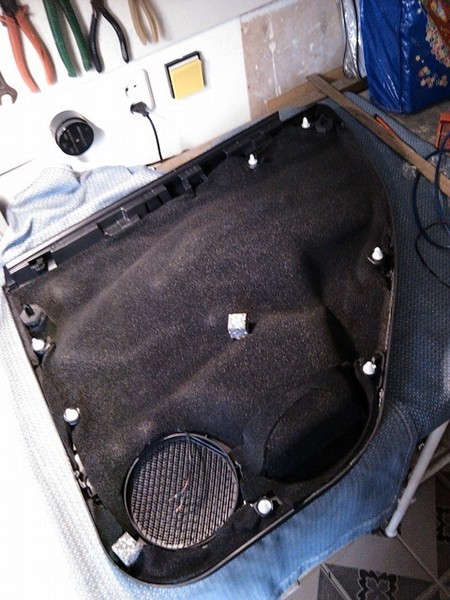

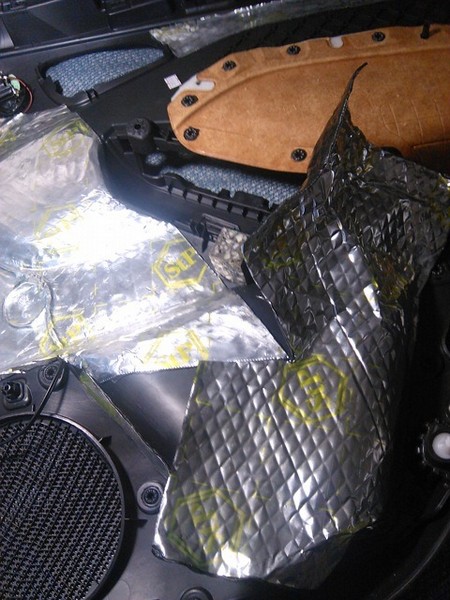

Слой изомата поклеен поверх вибропласта, твиттер врезан, можно подключать и закрывать карту обратно на дверь.

21:1511

Результат: работы по установке центральных динамиков и задних твиттеров в Ford Focus 3 выполнены.

21:1686

2. Замена фронтальной акустики Focal Performance 165FX в Ford Focus 3

Расстроился я тем, фирма сделала все не совсем так как я заказывал, но делать нечего и фронт надо было менять.

21:1989

Замена фронтальной акустики Focal Performance 165FX в Ford Focus 3

22:2494




23:504

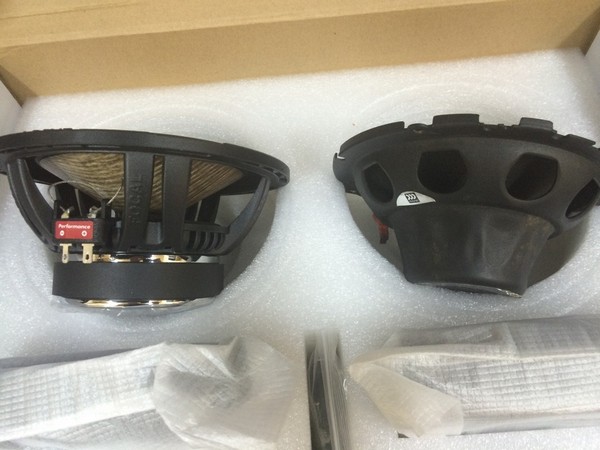

справа - было, слева - стало

23:556

На фото наверняка не видно, но корзина у динамиков разная и пилить старые кольца, естественно с доработкой было бесполезно, посему были изготовлены новые с применением клея, герметика и саморезов. Теперь я не понаслышке знаю как пилят ровные круглые кольца из фанеры.

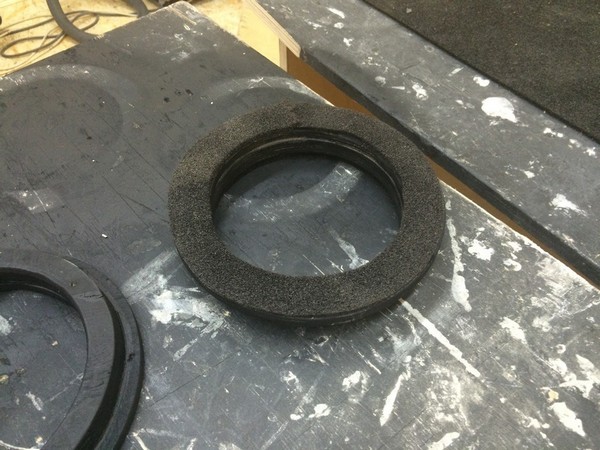

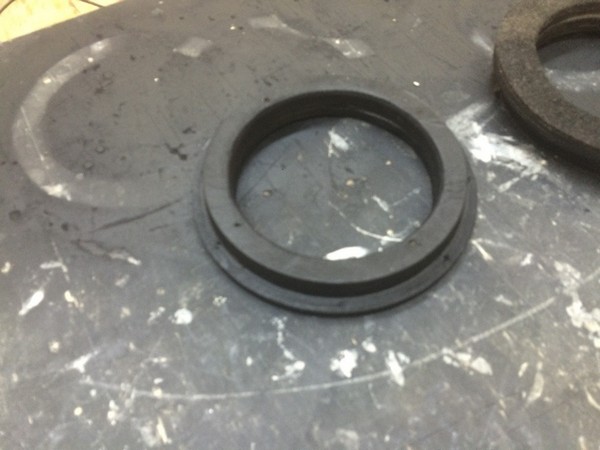

Делаем проставочные кольца, склеиваем их, проходим стыки герметиком и красим

23:1191


24:1696

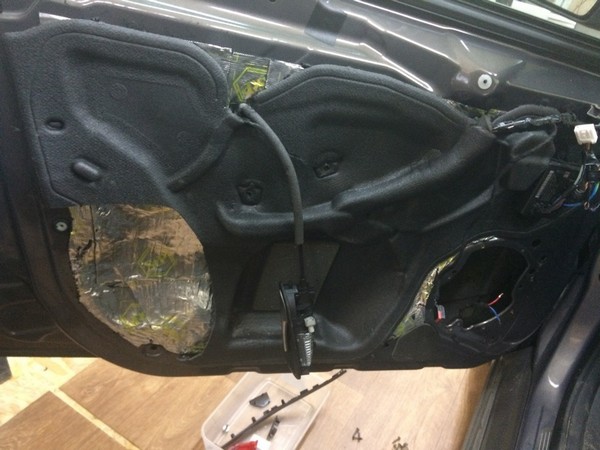

Наклеиваем шумоизоляцию, дабы все плотнее прижалось и не было призвуков никаких

24:1847


25:2352



Далее клеем в дверь "линзу Френеля" я не сфоткал сей процесс, но это просто кусочек шумоизоляции непосредственно за динамиком.

25:233

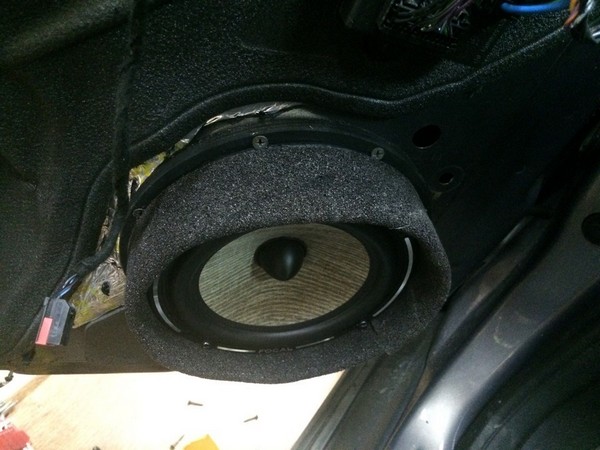

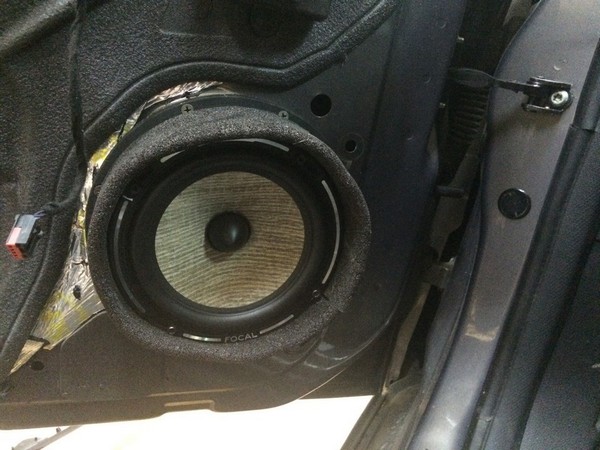

Ставим динамик в дверь и создаем тоннель из шумоизоляции, дабы звук у нас не гулял под обшивкой, а шел прямо в сетку.

25:447


26:952


27:1457

Теперь отзыв, правда до конца систему еще предстоит настроить после того, как динамики разомнутся. В сравнении с Morel Doutech Ovasion 6 вот что получилось:
1. Средние частоты стали несколько попроще, но возможно надо разыграться Focalу.
2. Басовый потенциал у Focal очень хорош. Они играют в двери от 40 Гц и как играют… В сравнении с Morel у которых баса вообще не было и ниже 65 они не играли.
3.Призвуки ушли и треск тоже, но динамики тут не причем. Мы их гоняли отдельно — они исправны, видимо сказались косяки установки которые мы подправили.
4. Мой любимый тяжелый рок и металл стал тяжелым роком и металлом, все же Морел мягковат для таких жанров…
5. Нигеры басят так, что трясется все (зеркала, стекла) и внутренности, но ничего не трещит. Не зря я потратил столько сил и времени на проклейку салона. Не SPL конечно, давления безумного нет, но вполне можно послушать…
А впереди меня ждет настройка. В общем, я могу с уверенностью сказать одно - в этой машине вопрос с музыкой у меня закрыт! Меня абсолютно все устраивает.
