Установка 126 двигателя в ВАЗ 2114



0:7

Содержание статьи:

0:47
  1. Подключение электрики для установки 126 двигателя в ВАЗ 2114
  2. Установка 126 двигателя в ВАЗ 2114

Подключение электрики для установки 126 двигателя в ВАЗ 2114

Прежде всего я начал работу со жгута проводов. Как известно на приоре он из салона в подкапотное пространство выходит по центру, у нас же вход со стороны пассажира. Проблема в том, что жгут коротковат если его протащить через штатное отверстие. В место того чтобы менять расположение ЭБУ я выбрал удлинение всего жгута.

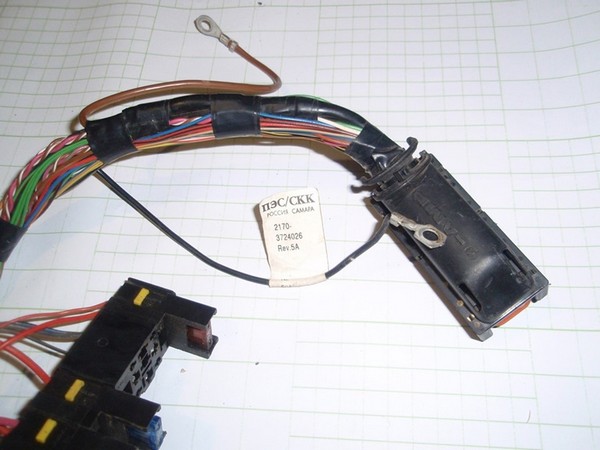

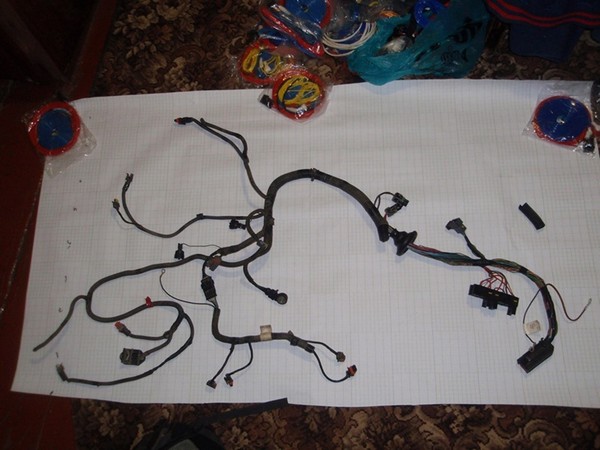

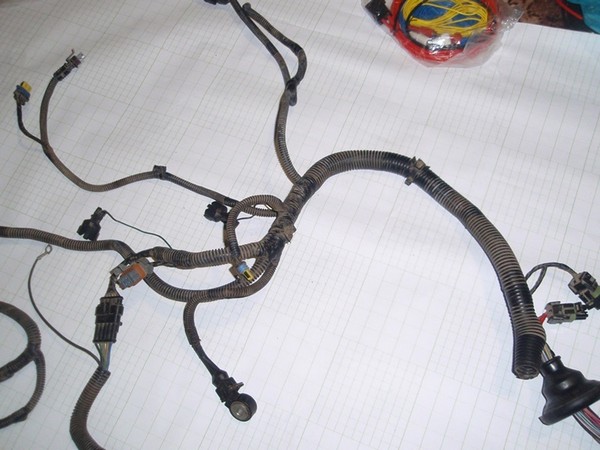

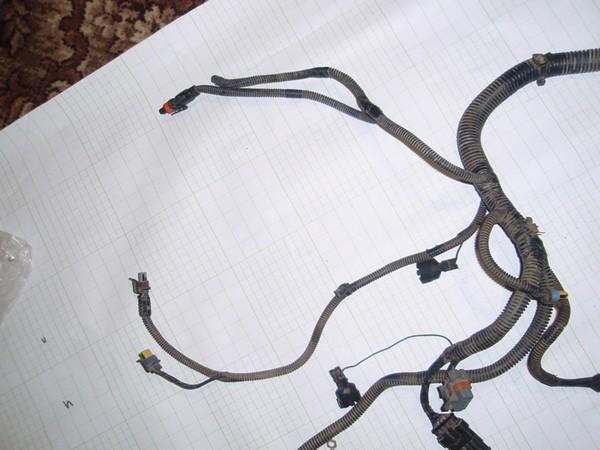

Для начала вот сам жгут.

0:967

Подключение электрики для установки 126 двигателя в ВАЗ 2114

1:1474

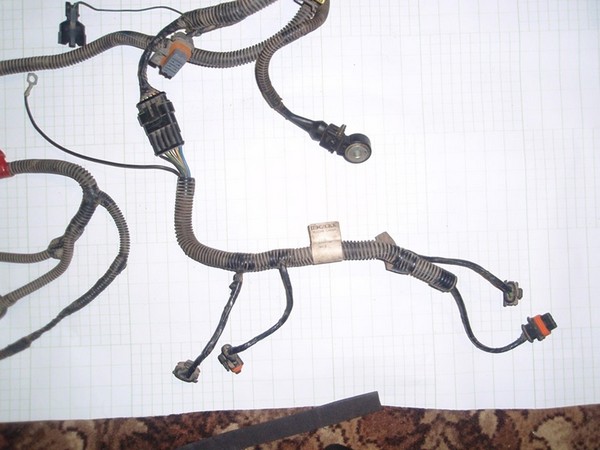

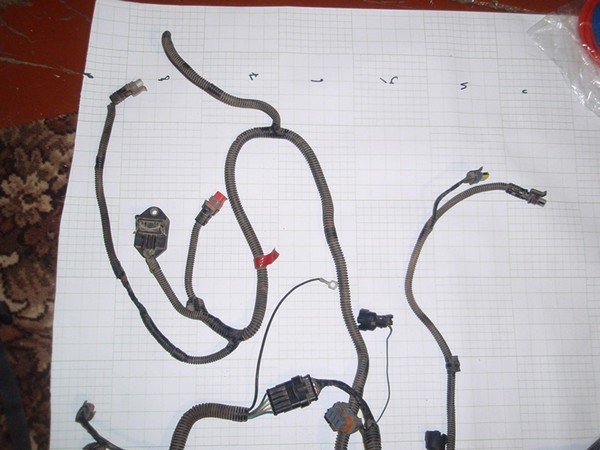

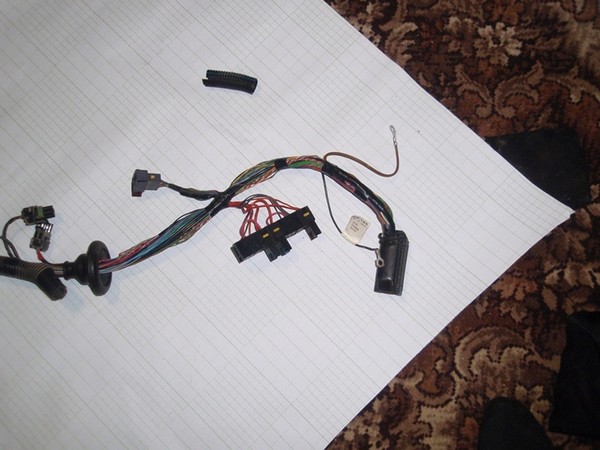

Ну и теперь по частям.

1:1517

2:2024



3:506

4:1013

5:1520

6:2027



7:506

8:1013

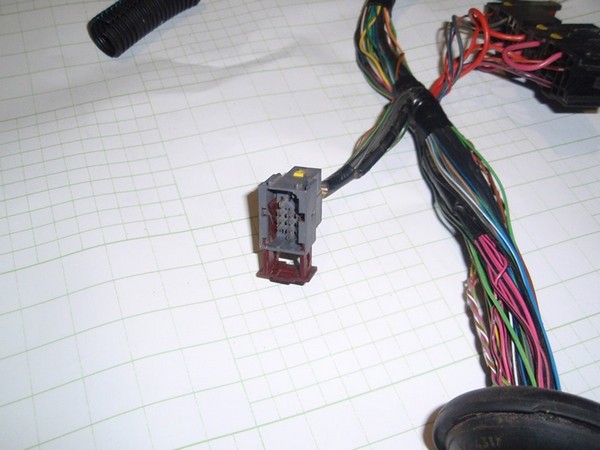

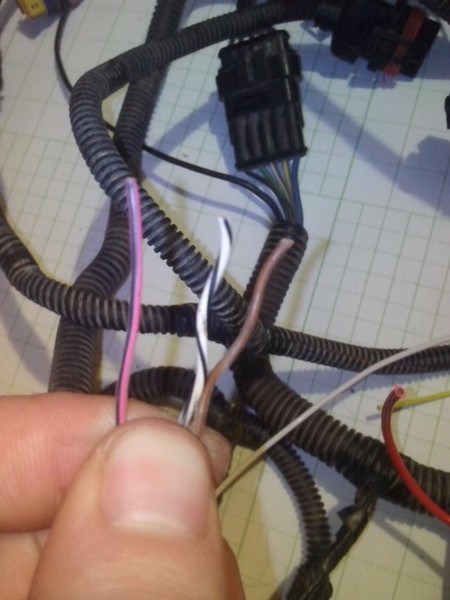

Была с ним еще не большая проблема. С него отрезали разъем для датчика скорости, но проблема еще хуже. Сначала перепутали его с разъемом для датчика фаз. Пришлось докупить пару разъемов и припаять их.

8:1380

9:1887

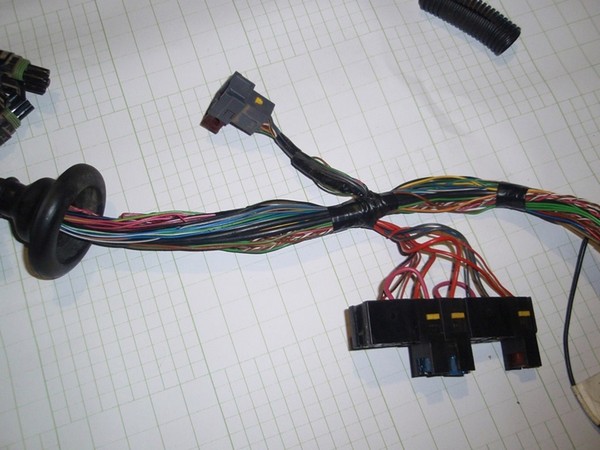

Полазив по машине с линейкой, сделал вывод, что удлинять нужно на 1.5м. Вроде немного, но если учесть, что вот в этом месте порядка 50 проводов…

9:2146



10:506

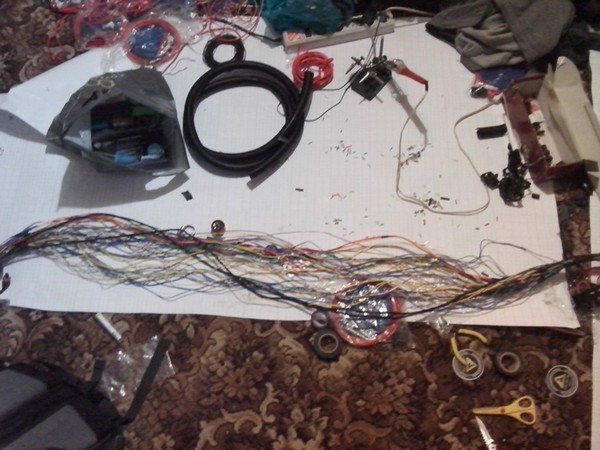

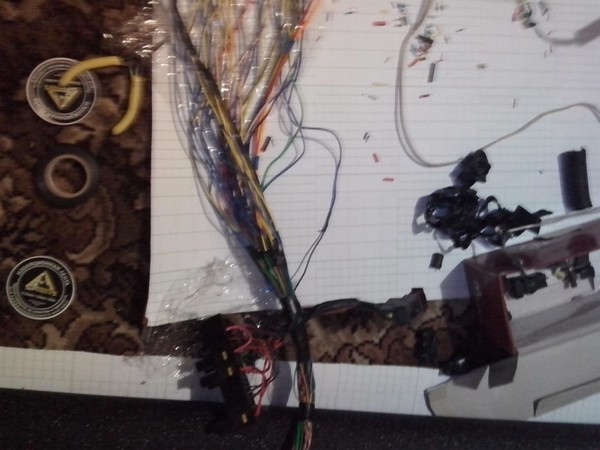

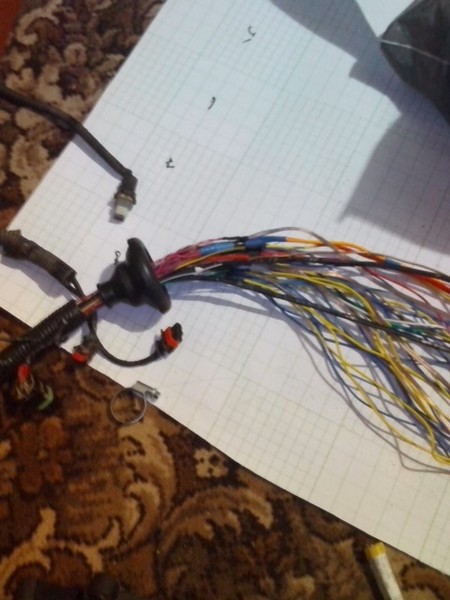

Ну, и не большой подсчет (50х1.5=75) показал, что мне понадобится 75м проводов… Причем не все одинакового сечения.
Времени по 2-3 часа в день я сделал это за 3 дня. И это ужасно нудно…
(фото правда уже делал на телефон)

10:892

11:1399

12:1906

13:2413



Окончательного фото где все провода в гофре не делал.

13:100

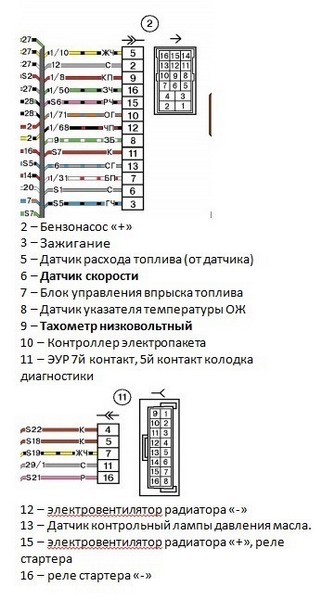

Ну и самый главный вопрос это распиновка колодки жгута системы зажигания к жгуту панели приборов.

13:283

14:790

Колодка жгута системы зажигания к жгуту панели приборов.

14:898

Часа 4, наверное, только вникал в схему приоры, но все таки понял что к чему.

14:1037

15:1544

Думаю, этот жгут достоин целой записи в БЖ.

15:1625

Установка 126 двигателя в ВАЗ 2114

Опишу весь процесс замены сердца. Конечно, нужно все для этого подготовить, но когда это делаешь в первый раз по любому всего же не знаешь, хоть и много чего начитавшись.

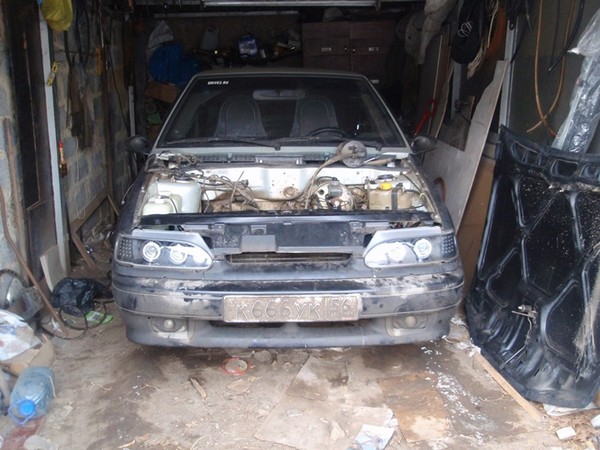

Началось все конечно с демонтажа старого двигателя. Описывать тут нечего, снять надо все что не потребуется больше. Весь разбор занял вечер и часть ночи.

15:2279



Установка 126 двигателя в ВАЗ 2114

16:506

17:1013

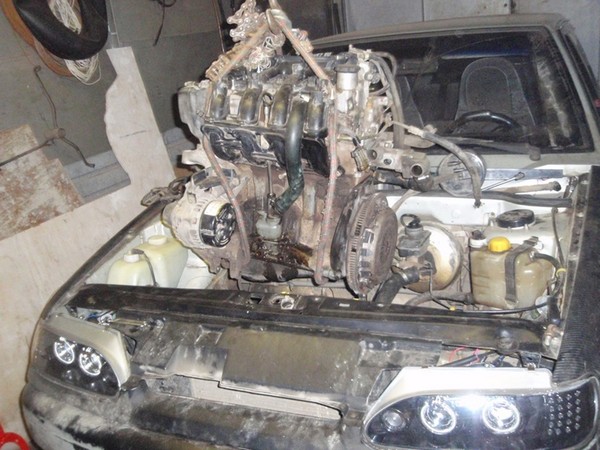

На следующий день начали уже устанавливать 126 двигатель и тут началось самое интересно.
На приоре есть еще одна дополнительная опора, она с боку находится. Ее нужно снять, цеплять то ее некуда, и она будет в лонжерон упираться. Также если оставить приоровское крепление генератора, то оно у меня легло на саблю. В общем, поменяли крепление генератора. Его я поставил со старого мотора, также и ремень оттуда же взял, он чуть короче.
По поводу растяжки на стойки с дополнительной опорой. Ее тоже нужно заранее подготовить, ибо если машинка даже не битая, то все равно есть вероятность что стойки немного сошлись, и растяжку нужно будет подтачивать.

17:2192



18:506

Далее вопрос с КПП. Маховик я оставил от Приоры. Так же и корзину сцепления. И как известно, что венец приоры не состыкуется с бендиксом моего стартера. Я поставил на свой стартер бендикс от 10. В не доработанную коробку маховик этот не влезет. Поэтому ее нужно так сказать доработать.

18:1023

19:1530

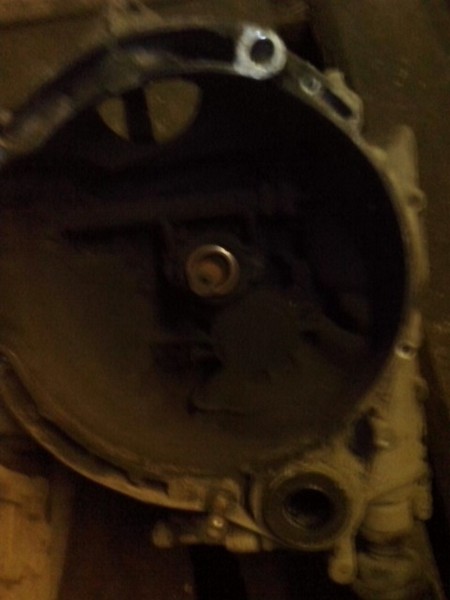

Сверху в районе где стоит втулка для стартера есть наплыв. Его нужно сточить, болгаркой, например.

19:1712

20:2219

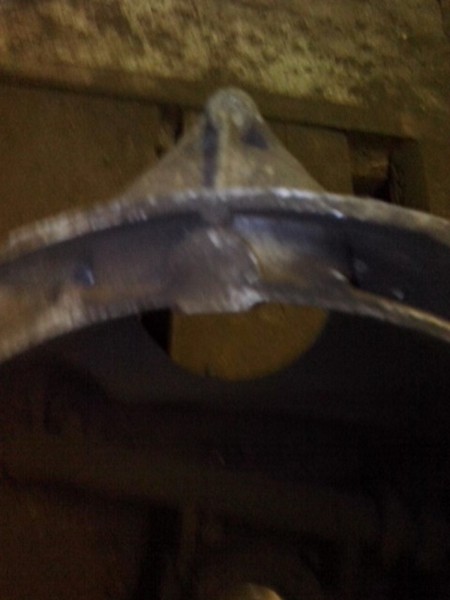

Таких ребер жесткости две.
Все после этого КПП встанет отлично.

20:119

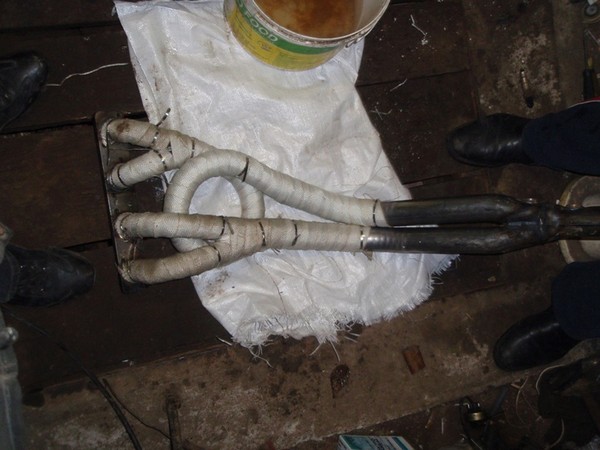

По части выхлопа я конечно долго думал, брать просто 4-2-1 паук или не равнодлинный. Я конечно понимаю, что от неравнодлинного тяги будет меньше. Но все равно я выбрал его. В любом случае надоест тогда поставлю обычный.

20:515

21:1022

22:1529

Не хорошо получилось то, что ленты то не хватило, а они сказали, что ее хватит.

22:1673

Тут уже устанавливали все что осталось из мелочи так скажем. Но мелочью это тоже нельзя назвать. Это как раз подсоединение жгута проводов, топливная система.
Со жгутом, конечно, проблем не возникло - сложно было только просунуть и вставить в пазы ее уплотнитель у отверстия с салона в подкапотку.
А вот топливная система… это была большая проблема.
У меня 1.5л был двигатель, авто 2005 года, топливная система у меня с обраткой. В приоре же без обратки. Благо насос мне тоже с двигателем отдали, но для этого нужно поменять топливную магистраль, и ставить от 1.6 под защелки. Сложность всего этого была в том, что пришлось бак отворачивать, просовывать новые трубки, а т.к. яма была не длинной то приходилось еще и выталкивать машину, разворачивать и заталкивать другой стороной, а нас двое и толкать немного в горку.
Подсоединил все кроме адсорбера, с ним буду позже мучиться.

22:3260



Первый запуск прошел конечно не удачно - не все провода подключил. Реле стартера не подключал, поэтому и вообще никак не заводилась. Не хотелось мне тогда еще в проводах копаться, так что я взял старый ЭБУ с косой, подключил его на плюс и минус и к родной колодке. Реле щелкнуло и все завелась.
Первый запуск не отсняли, поэтому это уже был второй. Звук конечно ужасный. Это все потому, что к пауку резонатор не был подсоединен. Паук 4-2-1 не равнодлинный оказался на 145мм длиннее чем под 8 кл стингеровский.

22:916

https://www.drive2.ru/l/2703225/, https://www.drive2.ru/l/2759072/

22:986
