Установка RedPower 18109HD и установка софта RedPower 18109HD для Chevrolet Captiva в Chevrolet Captiva

Содержание статьи:

0:37
  1. Установка RedPower 18109HD в Chevrolet Captiva
  2. Установка софта RedPower 18109HD для Chevrolet Captiva

1. Установка RedPower 18109HD в Chevrolet Captiva

Установка RedPower 18109HD в Chevrolet Captiva

1:752

После распаковки мультимедиа системы RedPower 18109HD, составил для себя некий план действий по установке, но и то оказалось, что кое-что упустил, в итоге некоторые вещи пришлось переделывать/доделывать. В данной записи буду описывать уже правильный порядок установки, с учетом своих ошибок.

1:1275

Общая подготовка.
1. Снимаем транспортировочные болты cd привода (2 шт.) на верхней крышке магнитолы, у некоторых могут уже быть сняты при продаже, а также пленку с корпуса.

1:1588

Верхняя часть
1. Снимаем верхнюю рамку с часами, для чего:
а) в верхнем "бардачке" откручиваем 2 болта, находящиеся ближе к салону;
б) поддеваем панель, кто-то делает это сверху, но мне было проще подцепить под кнопкой аварийки, и потом потихоньку поддеть весь низ отцепляя его, переходя по бокам к верху;
в) для удобства сборки на столе отцепляем разъему бортового компьютера, а также часов и кнопок.
2. Снимаем бортовой компьютер, и узкий отсек закрепленные на болты под рамкой;

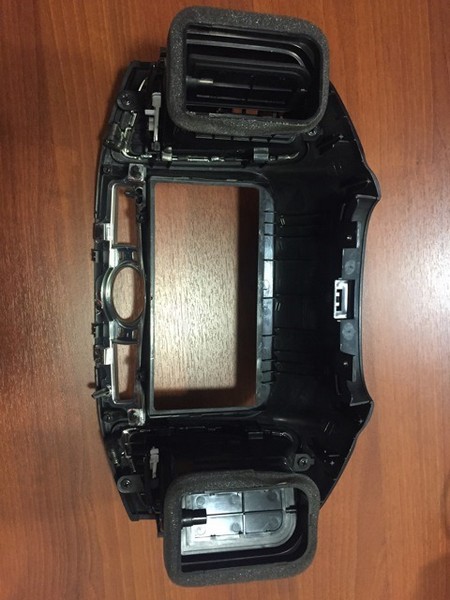

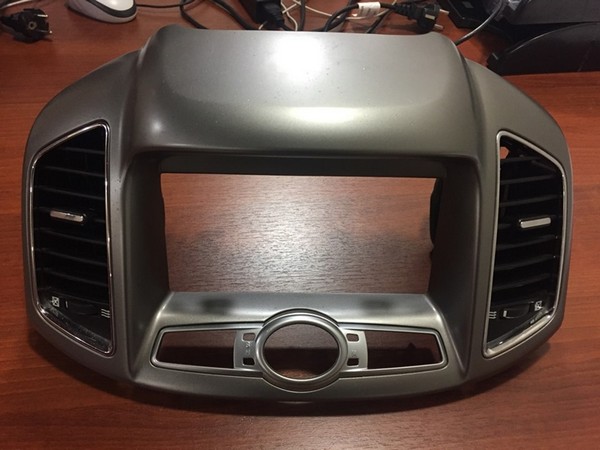

3. На столе работаем с верхней частью:

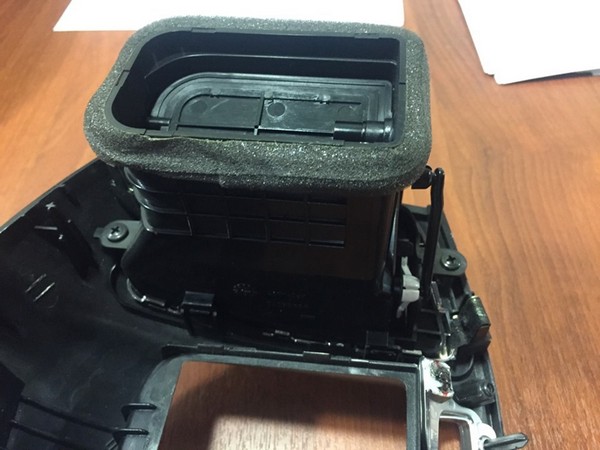

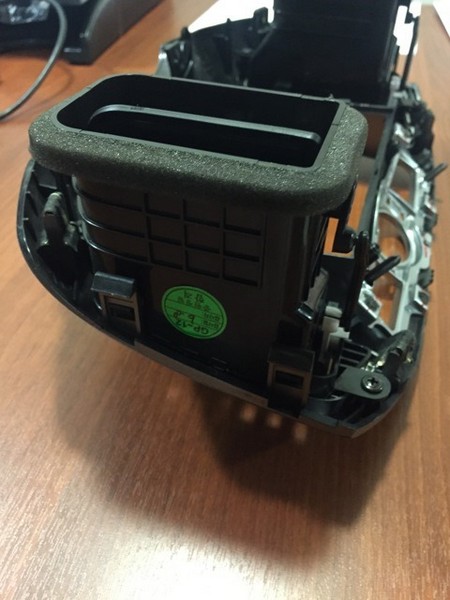

а) снимаем оба воздуховода, которые крепятся болтами и закреплены пластиковыми защелками, и переносим на новую рамку;
б) откручиваем 4 болта крепления часов, и переносим их на новую рамку;
в) переносим все металлические скобы на новую панель;
г) не забываем про направляющую верхней части, которая крепится 3-ми болтами к рамке, и служит для крепления 2-х верхних болтов в "бардачке".

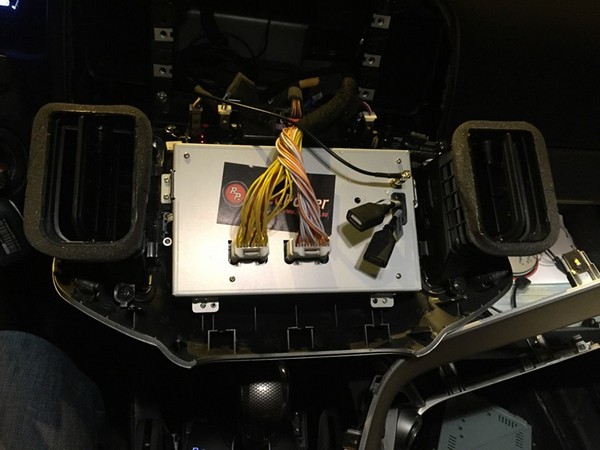

4. Выводим два USB удлинителя либо в бардачек (я делал туда), либо в отсек подлокотника, и соединяем с дисплеем;

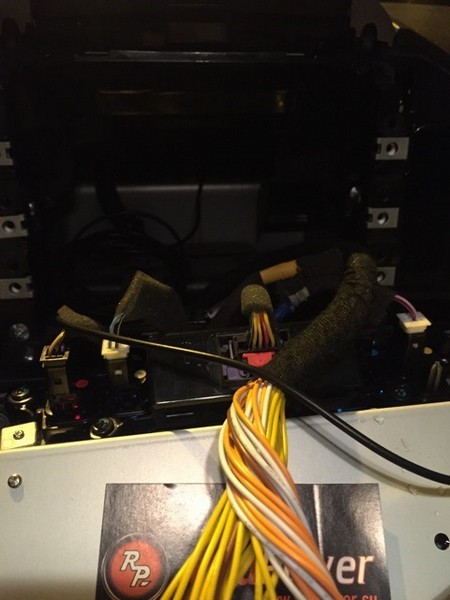

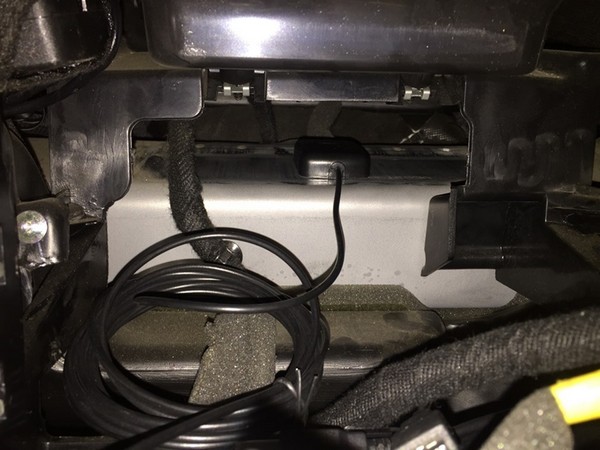

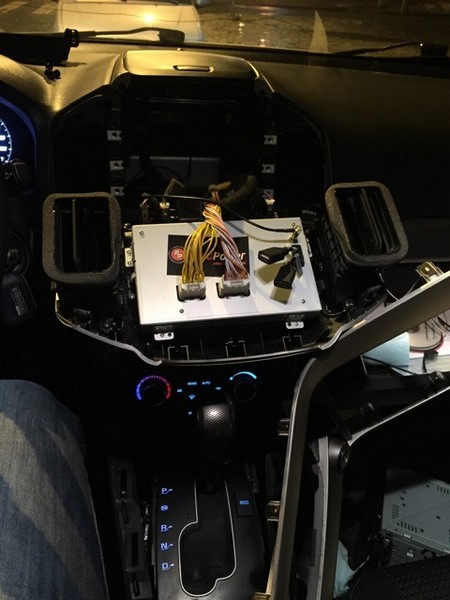

5. GPS антенну (магнитная) кладем на переднюю балку под верхним бардачком и крепим на мониторе, а также подключаем всю проводку, и основную косу опускаем в низ к магнитоле.

1:3732



Нижняя часть
1. Снимаем закрепленный на 6-х шурупах отсек для мелочи в верхней части новой магнитолы.

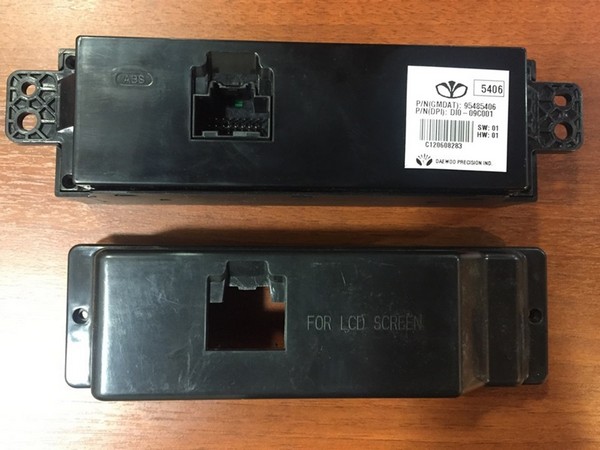

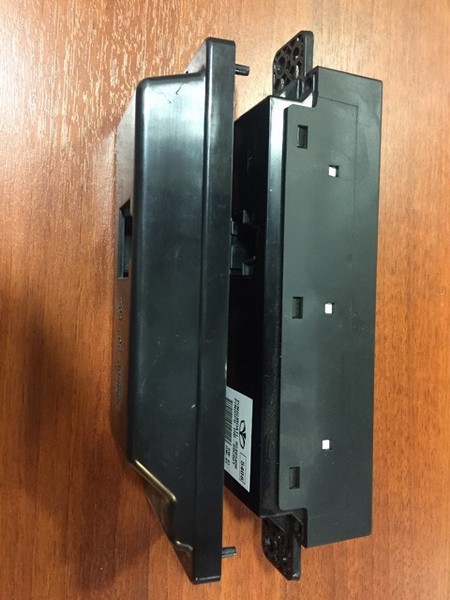

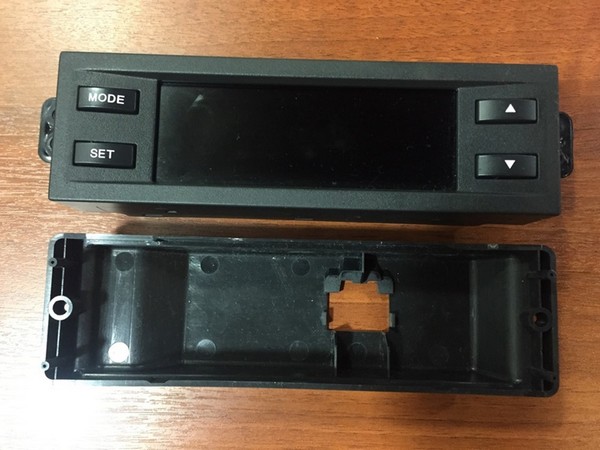

2. Разбираем бортовой компьютер, для чего сначала снимаем заднюю крышку аккуратно поддев сверху или снизу, далее вынимаем плату;
3. Вставляем кнопки бортового компьютера, идущие в комплекте (когда будете делить не ломайте по центру, они работают как пружина) в нижнюю рамку, и устанавливаем плату бортового компьютера, закрепляя на 2 шурупа.

1:810

Снятия штатной магнитолы.

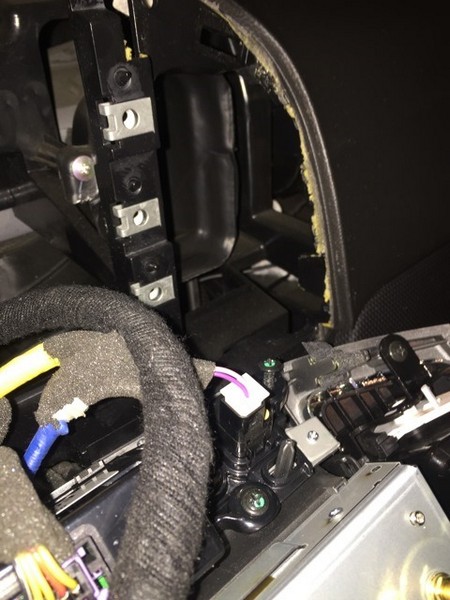

1. Необходимо снять рамку вокруг магнитолы, лучше всего подцеплять её под кнопками подогрева сидений переходя выше. Для удобства дальнейшей работы удобнее отсоединить кнопки подогрева и ручника, и убрать нижнюю рамку в сторону.

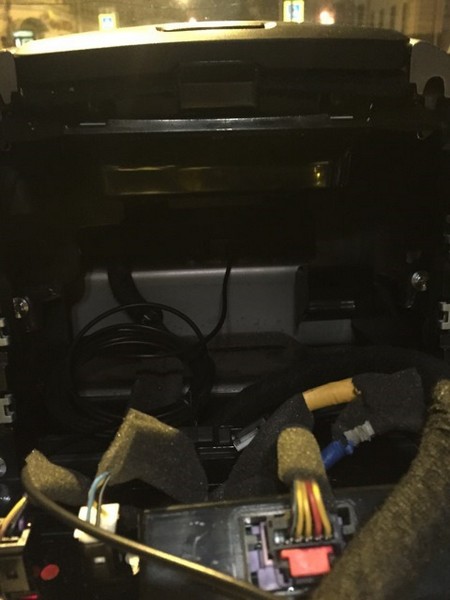

2. Откручиваем 4 болта крепления, вынимаем магнитолу и отсоединяем разъемы (самым сложным для меня было снятия разъема антенны).

1:1514

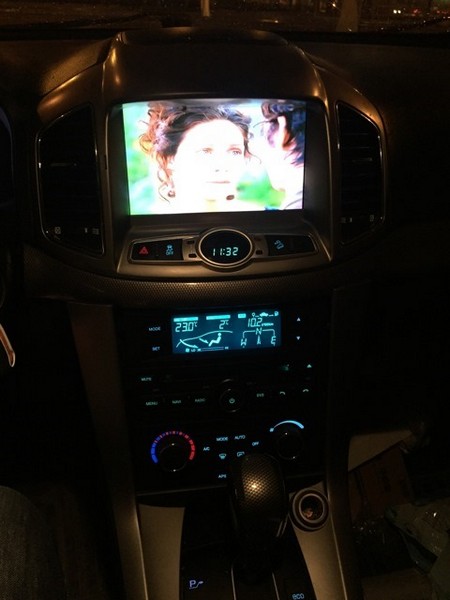

Собирать обратно проблемы нет, но после сборки мне пришлось еще 2-3 раза снимать магнитолу, последующим причинам:

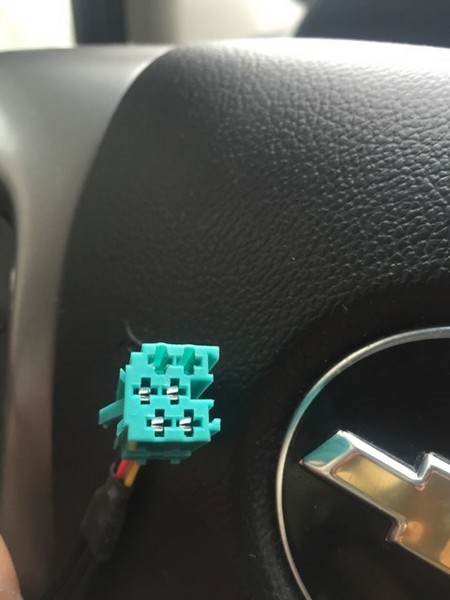

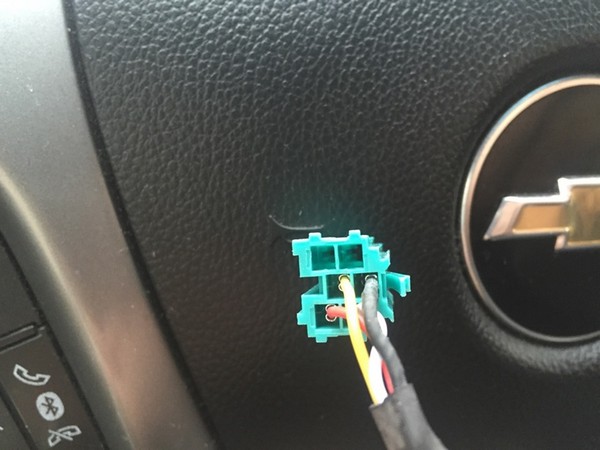

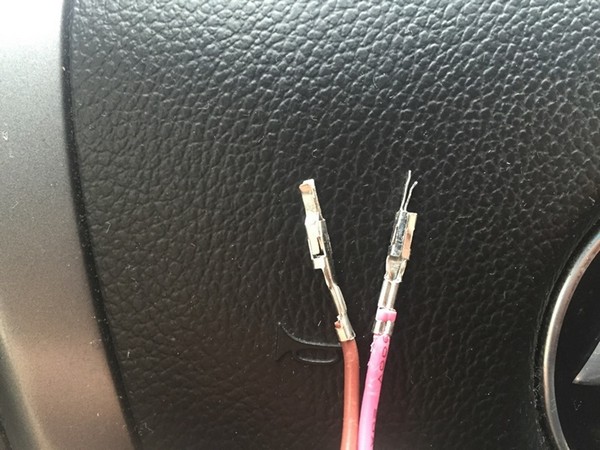

1. Не прописывалась кнопка включения/выключения/приглушения на руле, вылечилось перекидом кабелей Key1 и Key2. С одной стороны, конечно хорошо, что все кнопки стали работать, с другой без этой кнопки на остальные можно было задать дополнительный функционал, например, реакция на длительное нажатие.
2. На следующий день ставил камеру заднего вида, и брал "+" с салатового кабеля розового разъема блока комфорта, где появляется "+" при включении заднего хода.

1:2547



Микрофон использовал пока встроенный, поскольку внешний давал не очень хороший звук, но есть желание перенести в будущем на штатный.

1:246

2:751

3:1256

4:1761

5:2266



6:504

7:1009

8:1514

9:2019



10:504

11:1009

12:1514

13:2019



14:504

15:1009

16:1514

17:2019



18:504

2. Установка софта RedPower 18109HD для Chevrolet Captiva

Установка оборудования по времени и нервам гораздо легче, чем установка программного обеспечения на устройство. Радует то, что на SD карте идущем с мультимедиа системой Редпауер, идет некоторый софт, и даже карты, но немного разочаровывает то, что некоторые уже морально устарели.

18:1099

Для начала стоит определить, какой же софт в автомобиле является необходимым, и может пригодиться в принципе, поэтому сначала все наброски делал на листочке бумаги.
Установлено и запланировано:
1. Навигация:
Яндекс.Навигатор и CityGuide — выбраны в первую очередь для движения по России
Навител — больше нравятся карты Европы

18:1695

2. Диагностика автомобиля
TorquePro — для работы с простым OBD2 сканером, типа ELM327 (работает только с двигателем)
X431_iDiag — для диагностики с помощью Launch iDiag (берет все блоки)

18:2001



3. Развлечения
YouTube — для просмотра роликов Ютуба
Skype — использую для чатов
SPBTV — просмотр ТВ онлайн
Музыка вконтакте — музыка онлайн
Еще подбираю удобные и функциональные плееры для видео и музыка

18:369

4. Различный софт
Google Chrome — браузер с общей синхронизацией закладок на всех устройствах
TotalCommander — файловый менеджер
Fancy Widgets — виджет погоды с часами
ПДД и штрафы — с обновлениями 2015 года

18:719

5. Root
Baidu — программа для получения рута
Lucky Patcher — патчит программы для отключения рекламы, активации и т.п.

18:919

Для Интернета, только для пробок использую Yota Quanta раздающим по WiFi, с бесплатным интернетом на скорости 64Кб/сек.

18:1125

https://www.drive2.ru/l/5833474/

18:1161

https://www.drive2.ru/l/5818369/

18:1197
