Устранение скрипа торпедо Nissan Sunny b15

Содержание статьи:

0:37
  1. Полная разборка торпедо Nissan Sunny b15
  2. Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15
  3. Шумоизоляция торпедо Nissan Sunny и сборка

Полная разборка торпедо Nissan Sunny b15

Долго, очень долго меня выводил из себя небольшой скрип со стороны торпедо, а именно — из под воздуховодов лобового стекла, потрескивающий глуховатый шум, как будто подшипники в мелкую пластиковую тару насыпали и на трещинах дорожного полотна они шныряют туда-сюда. продавливание Торпедо по контуру показало что проблема куда глубже и внешними воздействиями тут не обойтись. купил вибропласт на всякий случай и антискрип (ткань на липучке), вероятно позднее докуплю сплен для доп. Оклейки щита двигателя. Надеюсь кому пригодится мой опыт разборки Торпедо и многих навесных пластиковых деталей интерьера.
Полная разборка торпедо Nissan Sunny b15

1:1980

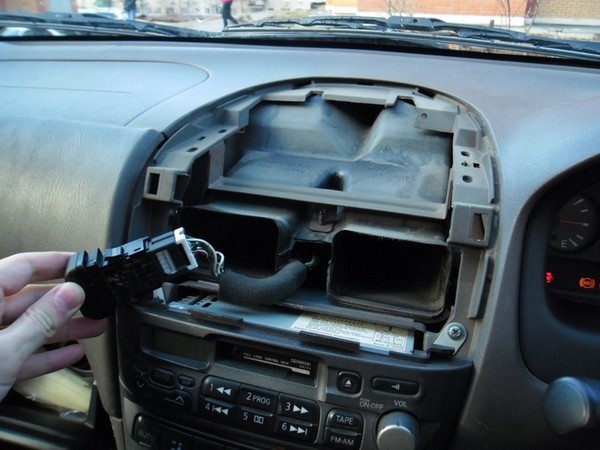

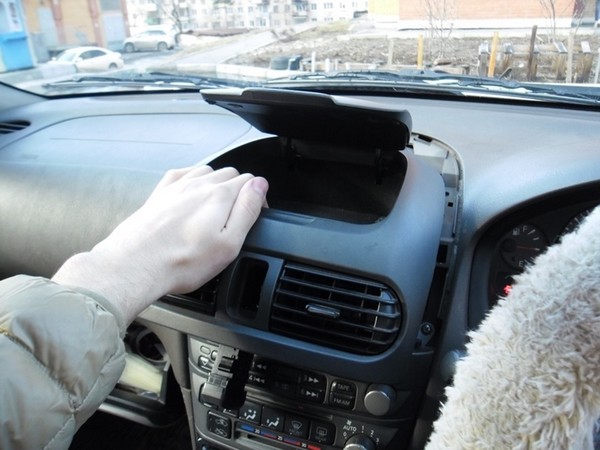

Снимается просто — дергаем на себя. Держится на 3 зажимах со стороны стекла и на бортах — спереди. Отсоединяем сзади фишку аварийки, вынимаем саму аварийку спереди, и вставляем аварийку в фишку (без нее поворотники не будут работать).

1:2410



Полная разборка торпедо Nissan Sunny b15

2:504

Полная разборка торпедо Nissan Sunny b15

3:1009

Далее. Поддеваем панельку с прикуривателем в паз (возле стаканов, минусовой отверткой или ножом) и тянем чуть вверх, после чего панель легко вынимается из пазов панели плеера.

3:1332

Полная разборка торпедо Nissan Sunny b15

4:1837

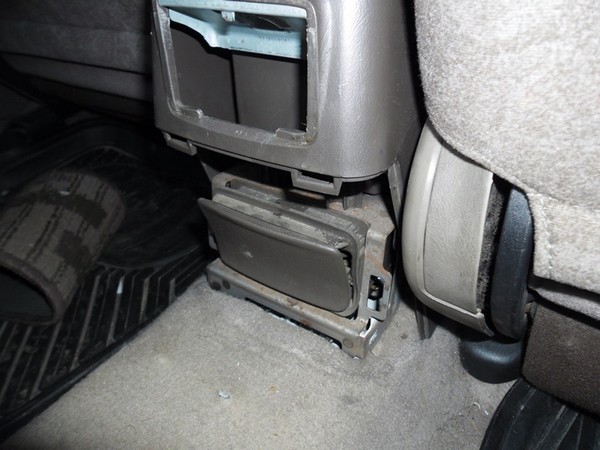

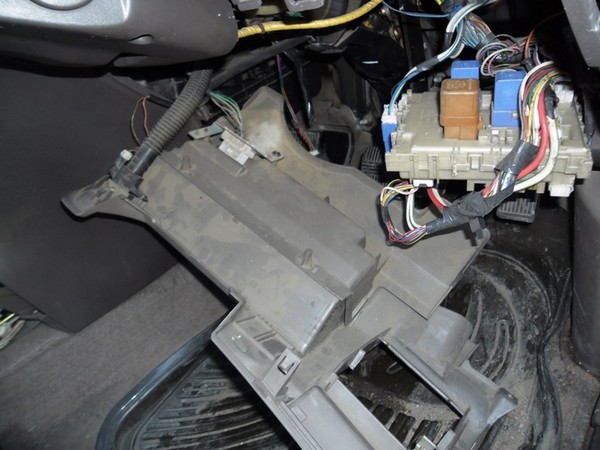

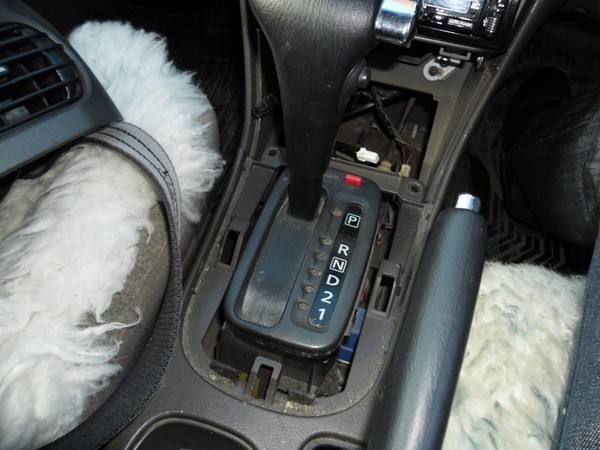

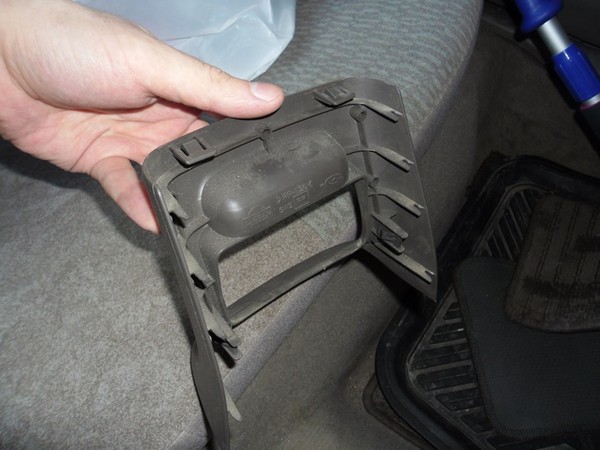

Начинаем снимать бардачок-панель с ручки акпп и ручника. Первым делом со стороны ног задних пассажиров снимаем панельку (см. на фото).

4:2084



Полная разборка торпедо Nissan Sunny b15

5:504

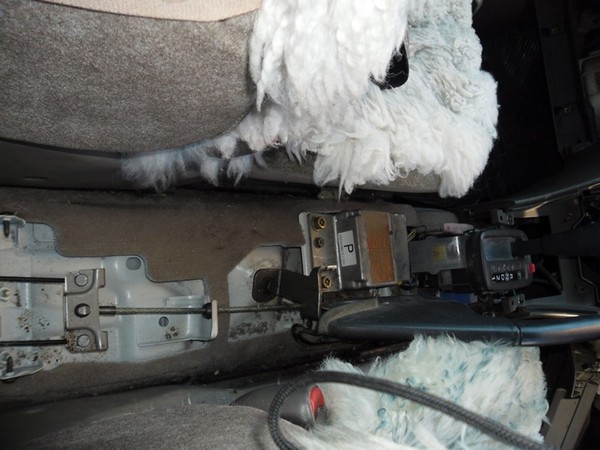

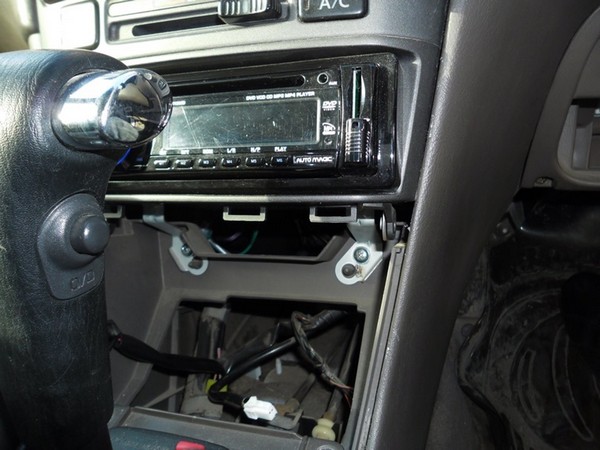

Видим следующую картину. С двух сторон, по бокам, откручиваем два винта. Так же выкручиваем два винта спереди.

5:707

Полная разборка торпедо Nissan Sunny b15

6:1212

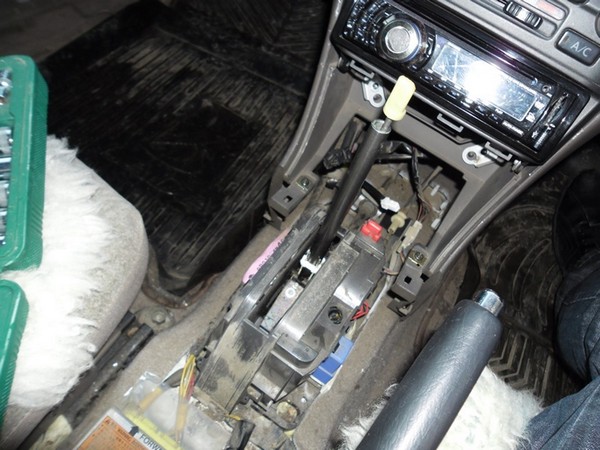

Лучше вначале выкрутить ручку акпп (два винта). После чего спокойно снимается бардачок. Я поздно об этом подумал, — снял так. К счастью ничего не сломал.

6:1492

Устранение “сверчков” в торпедо Nissan Sunny b15

7:1997



Тут же, можно снять табло акпп — по 2 зажима с двух сторон, снимаются поддеванием. Под табло, снизу, находится патрон лампочки, если есть возможность — лучше поменять на светодиод или небольшую ленту, цвет сильной роли не играет, но советую брать менее яркий свет или прокрасить лампочку лаком. Днем от лампочки никакого толку, а ночью будет через-чур яркой.

7:650

Устранение “сверчков” в торпедо Nissan Sunny b15

8:1155

Центральную часть держат по два винта — сверху и снизу. Сзади будет фарш из проводов и фишек, вероятно здесь придется повозиться, рекомендую запастись терпением — пластик фишек задубел, мне удалось снять их приложив немало сил.

8:1576

Устранение “сверчков” в торпедо Nissan Sunny b15

9:2081



Панель в ногах водителя держат пару винтов и зажимы сверху. После снятия панели — откручиваем фишку компьютера и динамика.

9:228

Устранение “сверчков” в торпедо Nissan Sunny b15

10:733

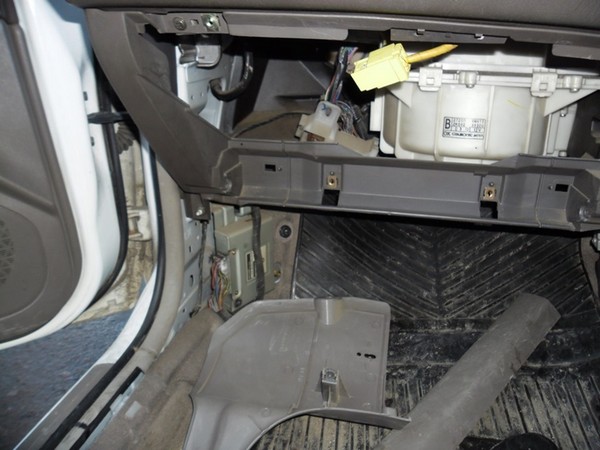

Со стороны пассажира снимается бардачок для перчаток, он держится изнутри на двух заклепках. Тут же — снимаем порог (держится на зажимах), и панельку защитную (держится на клипсе). Видим гайку которая держит Торпедо (откручиваем ее лишь перед самим съемом Торпедо).

10:1219

Устранение “сверчков” в торпедо Nissan Sunny b15

11:1724

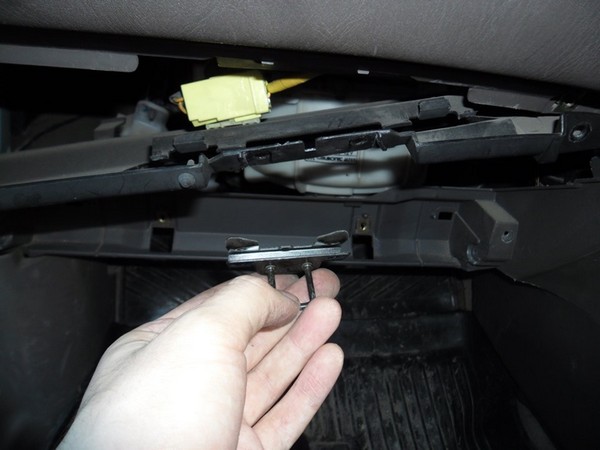

Откручиваем панель защиты подушки. Держится на 4 винтах. Два из которых так же держат металлический замок бардачка (снимается оттягиванием назад).

11:1995

Устранение “сверчков” в торпедо Nissan Sunny b15

12:2500



Далее меня чуть расстроила картина — подушка безопасности держится на болтах-звездочках. Для них нужны или спец ключи или очумелые ручки (умельцы умудряются набить молотком, 8-гранную отвертку и так выкрутить, металл мягкий). З.ы. датчик подушки находится за решеткой радиатора, так что можно хоть кулаком, хоть кувалдой бить рядом с подушкой — ничем это не грозит. Я же решил пока повременить и взять нормальные ключи.

12:766

Со стороны лобового стекла есть две панельки, поднимаются они поддеванием в пазы (со стороны сидений). Советую сперва глянуть на расположение пазов с улицы. Эти болты меня так же расстроили — т.к. стекло мешает, пришлось использовать гибкий разъем, в него очень неплохо гасится все усилие, в итоге — не захотели откручиваться.

12:1364

Устранение “сверчков” в торпедо Nissan Sunny b15

13:1869

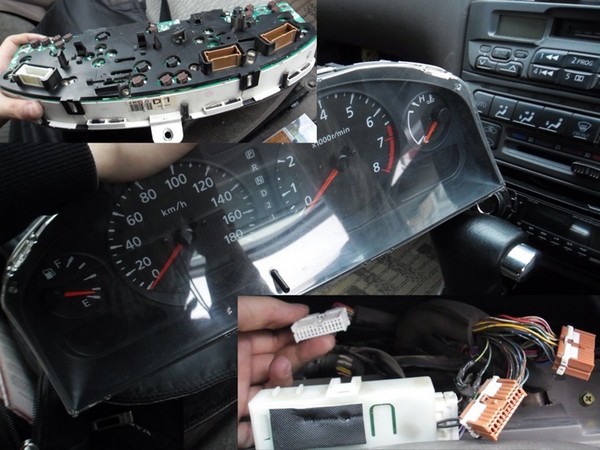

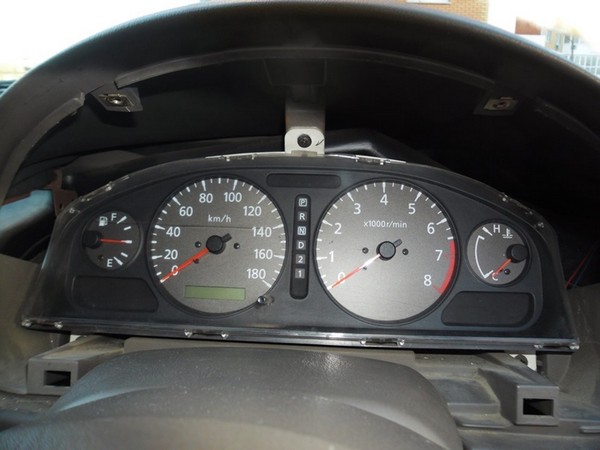

Остается у нас только приборная панель. Кожух держится на 2 винтах и на зажимах снизу. Вытащить кожух возможно лишь при полностью опущенном руле. Сама приборка держится на 3 винтах, плюс фишка сзади. ввиду предыдущих двух моментов решил оставить пока все так.

13:2343



Решил чуть отложить снятие самой Торпедо. Пластик отнес домой для помывки и устранения некоторых косяков. Так же антискрипом решил проклеить места контакта пластика. Панель держится очень крепко, не прыгает, не люфтит, машина полностью на ходу — можно и так пока поездить.

13:501

Раз уж вышло так — снял весь хлам, стоило бы и исправить всякие мелочи.

13:633

Устранение “сверчков” в торпедо Nissan Sunny b15

14:1138

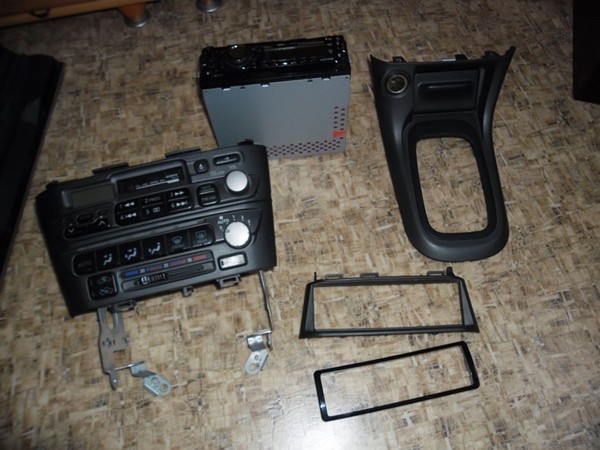

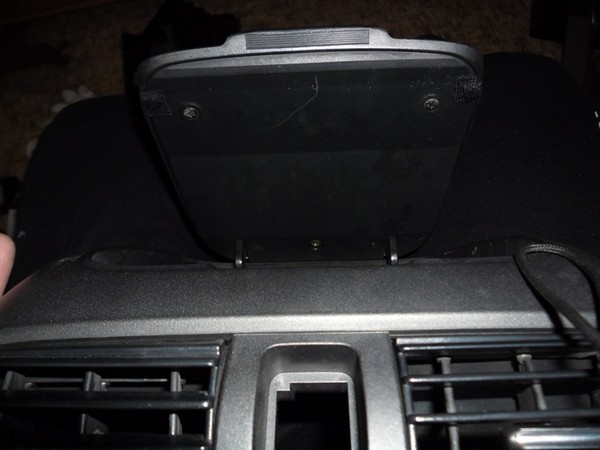

Очень долгое время поскрипывала рамка проигрывателя, решено было с нее и начать.

14:1289

Устранение “сверчков” в торпедо Nissan Sunny b15

15:1794

Устранение “сверчков” в торпедо Nissan Sunny b15

16:2299

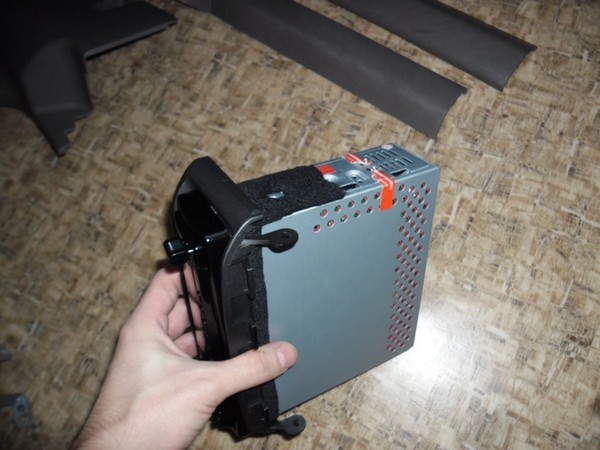

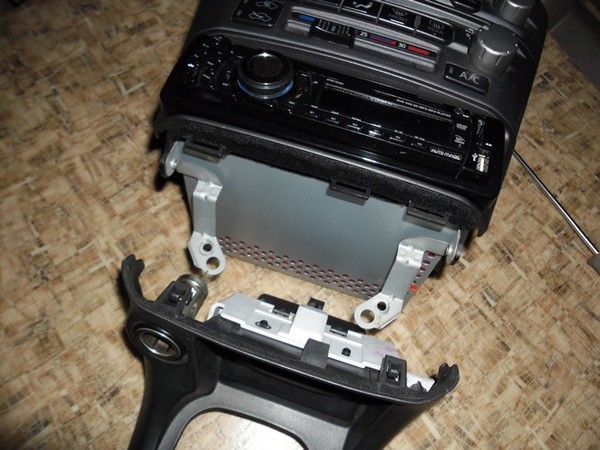

Бутерброд в сборе.

16:36

Устранение “сверчков” в торпедо Nissan Sunny b15

17:541

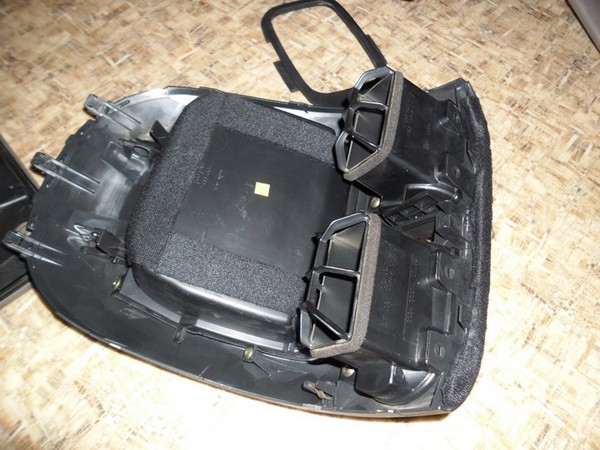

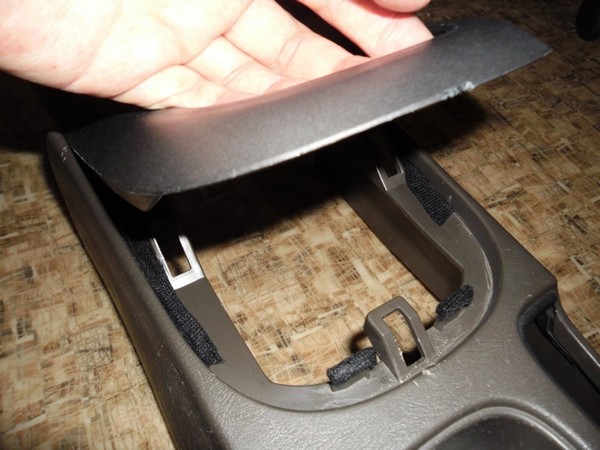

Всю эту полочку проскрипил вкруг, в т.ч. и со стороны металлических держателей.

17:688

Устранение “сверчков” в торпедо Nissan Sunny b15

18:1193

Так же решил проклеить зашарпанные места и где касается пластик.

18:1315

Устранение “сверчков” в торпедо Nissan Sunny b15

19:1820

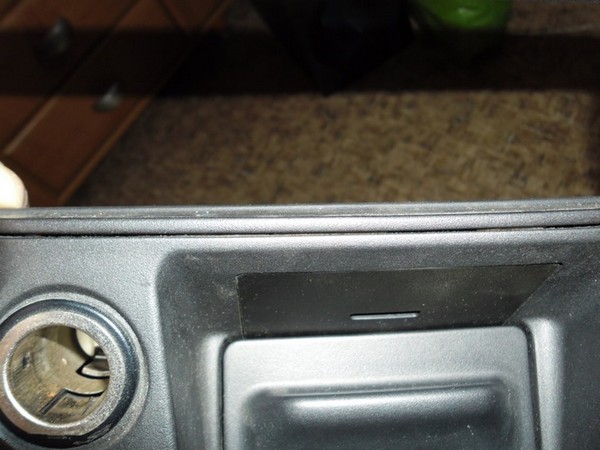

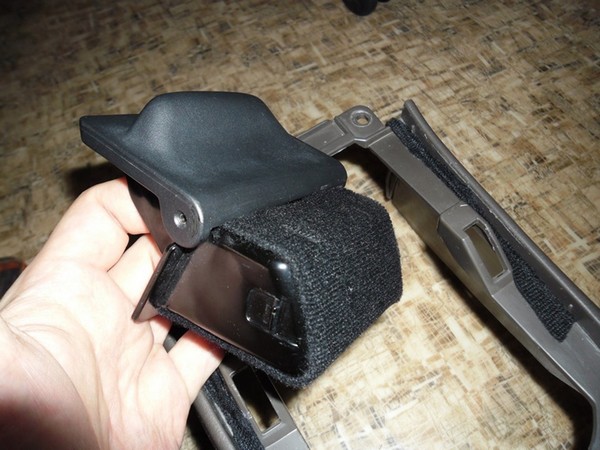

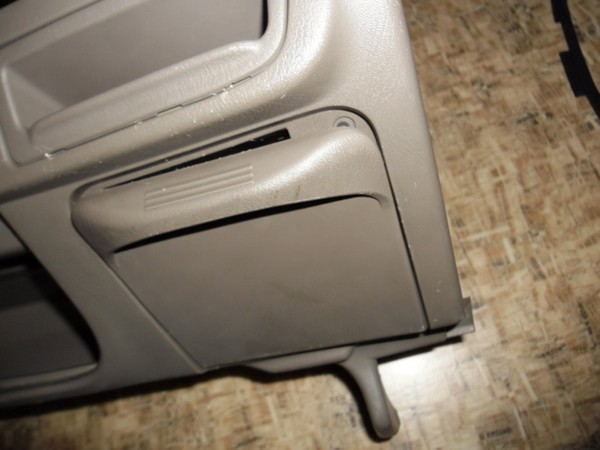

При раскачке панели прикуривателя очень звучно играла пепельница, так же пришлось обклеить. Результат получился отменный — даже вынимается\ запихивается с трудом и ничего нигде не бряцает.

19:2172



Устранение “сверчков” в торпедо Nissan Sunny b15

20:504

Продолжим далее. И снова — зашарпанные места и места крепления.

20:624

Устранение “сверчков” в торпедо Nissan Sunny b15

21:1129

Стало тише, но не на много. Правильнее сказать — более глухой звук. Решил — пусть будет.

21:1292

Устранение “сверчков” в торпедо Nissan Sunny b15

22:1797

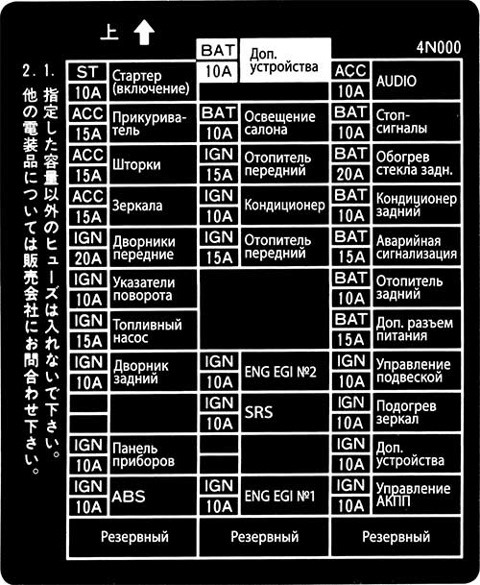

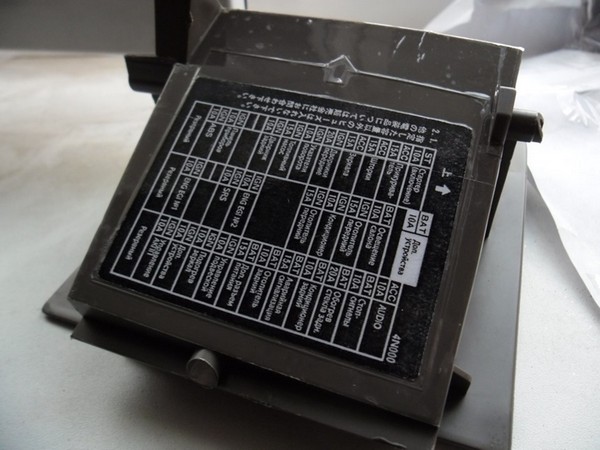

Далее, бардачок. Японская наклейка совсем поизносилась — на принтере была распечатана новая и аккуратно заклеена скотчем. Масштаб подбирался опытным путем посредством Word'a.

22:2119



Устранение “сверчков” в торпедо Nissan Sunny b15

23:504

Может кому пригодится.

23:549

Устранение “сверчков” в торпедо Nissan Sunny b15

24:1054

Так же была проблема с ним.

24:1106

Устранение “сверчков” в торпедо Nissan Sunny b15

25:1611

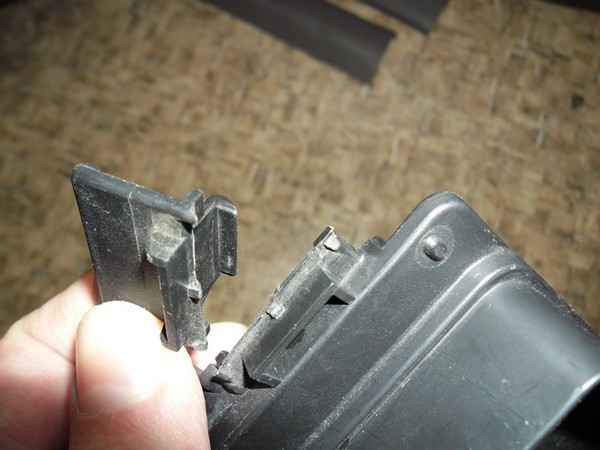

Пришлось снять, выгнуть и проклеить пружинку — проблема устранилась.

25:1742

Устранение “сверчков” в торпедо Nissan Sunny b15

26:2247

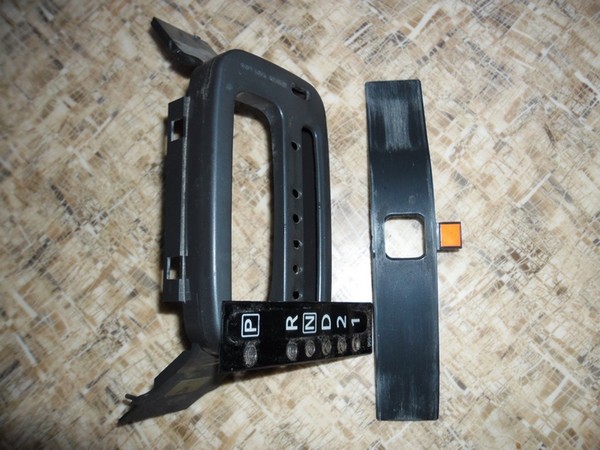

Раз уж разобрал панель АКПП, решил заодно его помыть, от пыли, грязи, сока и еще бог знай чего. От царапин, конечно, не избавился, — вероятно, придется чего-то другое потом думать.

26:324

clip_image028

27:829

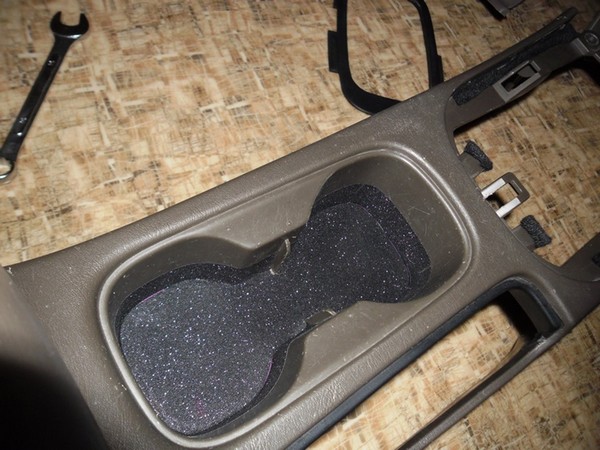

Так же взял завалявшуюся бумагу, ее решил пустить на обшарпанные стаканы.

27:967

Устранение “сверчков” в торпедо Nissan Sunny b15

28:1472

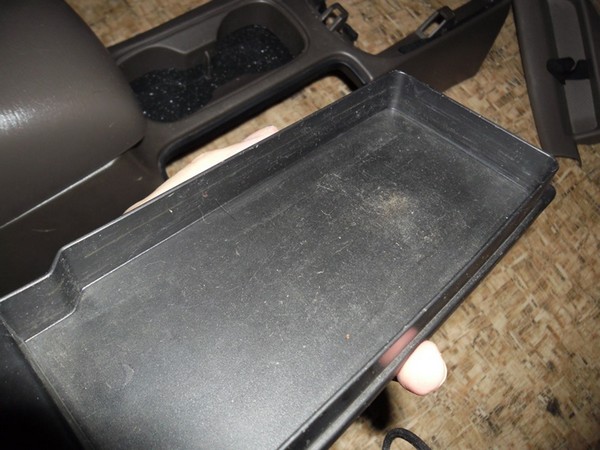

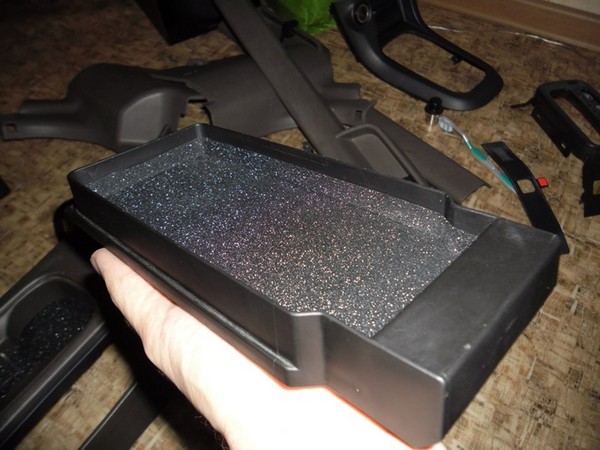

И полочку.

28:1494


29:1999



Для сравнения.

29:29

Еще конечно остались некоторые мелочи. К примеру:

29:123

Устранение “сверчков” в торпедо Nissan Sunny b15

30:628

Чуть позже куплю эпоксидный клей и пройдусь снизу.

30:724

Ну а так в целом — все что беспокоило — было сделано.

30:824

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

Подушка безопасности:

30:986

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

31:1491

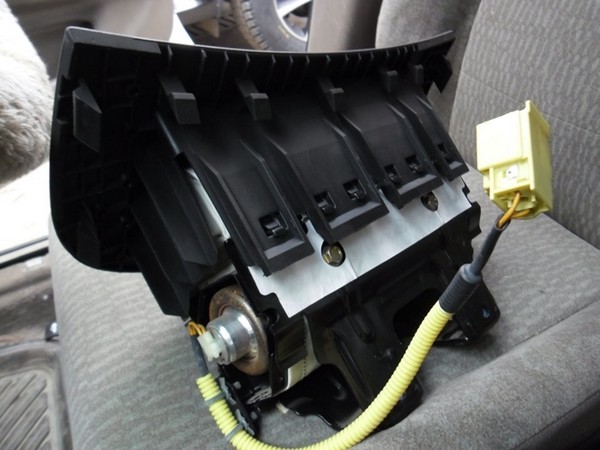

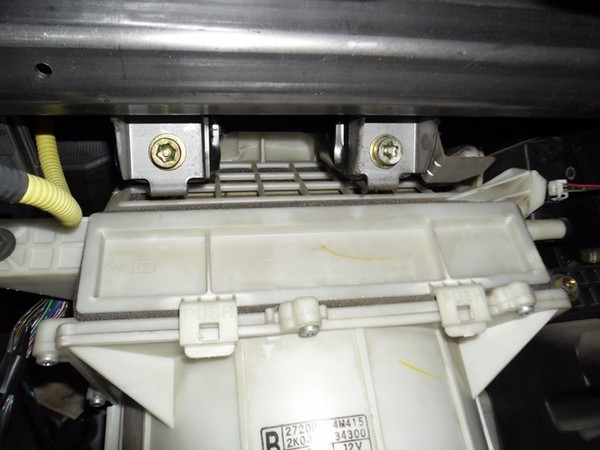

Два болта TORX — звездочка, открутились весьма легко. Быстросъемное соединение, отличается от стандартных — открывается нажимом белого язычка до упора, для такой роли был использован ключ.

31:1839

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

32:2344

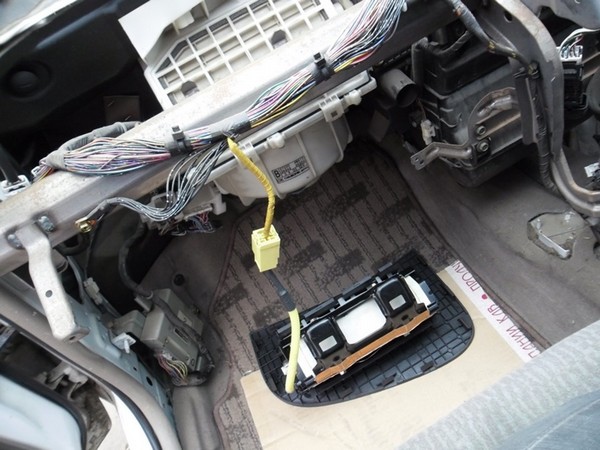

После снятия торпедо, решил оставить подушку в машине.

32:102

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

33:607

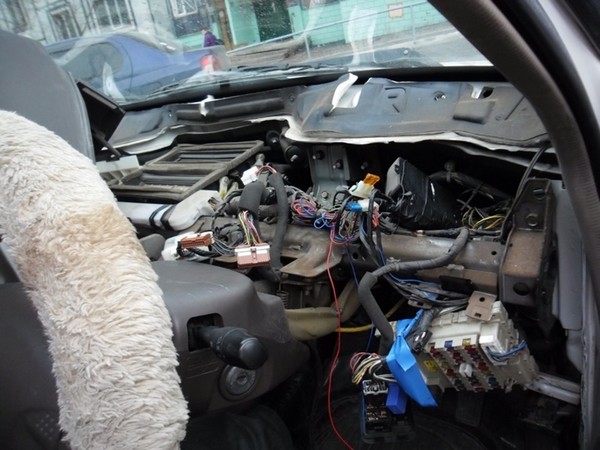

Пришлось повозиться с фишками (мысленно ненавижу создателя этих неразъемных разъемов).

33:771

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

34:1276

Лапша из проводов.

34:1313

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

35:1818

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

36:2323

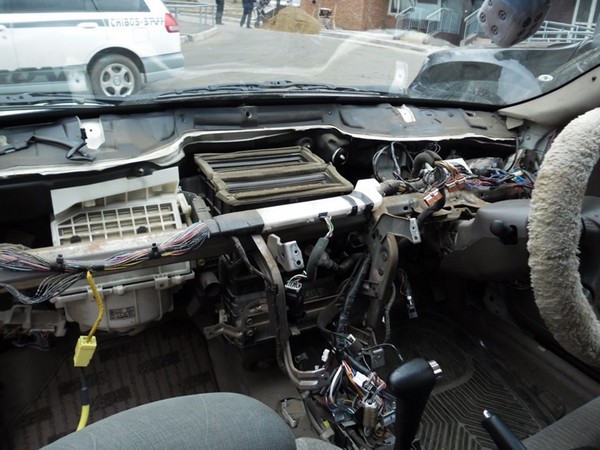

Торпедо — на разборку, помывку и промаделиннование.

36:98

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

37:603

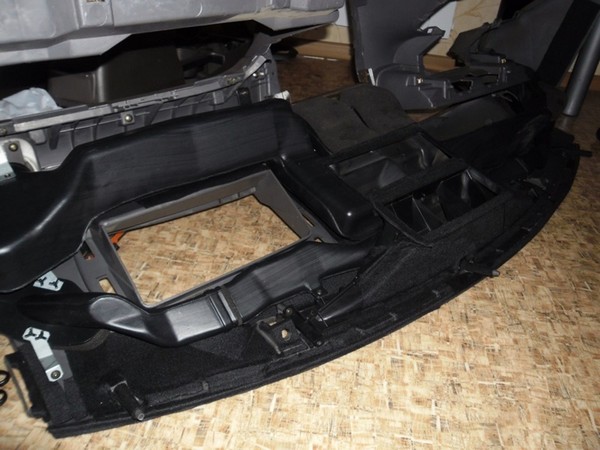

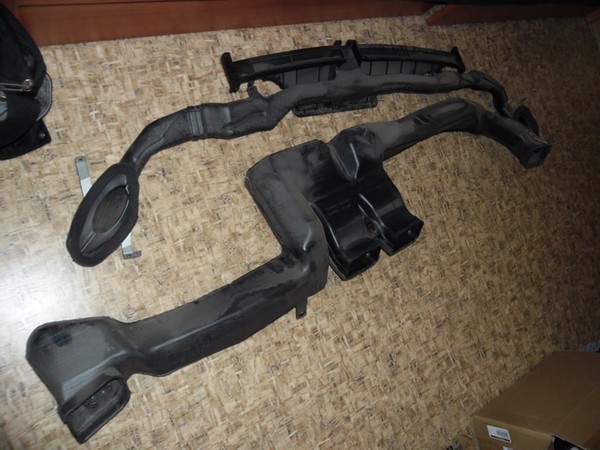

Снятые воздуховоды.

37:643

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

38:1148

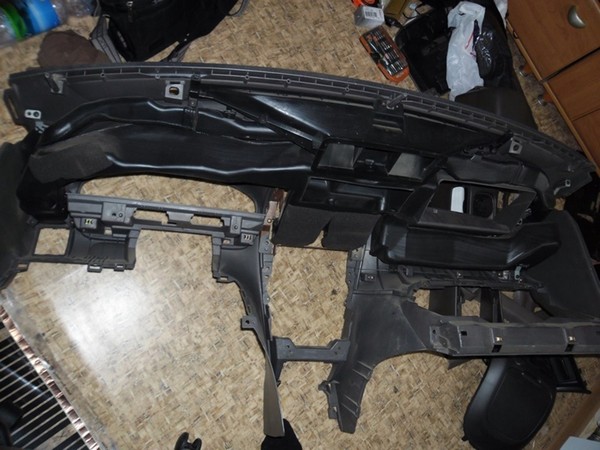

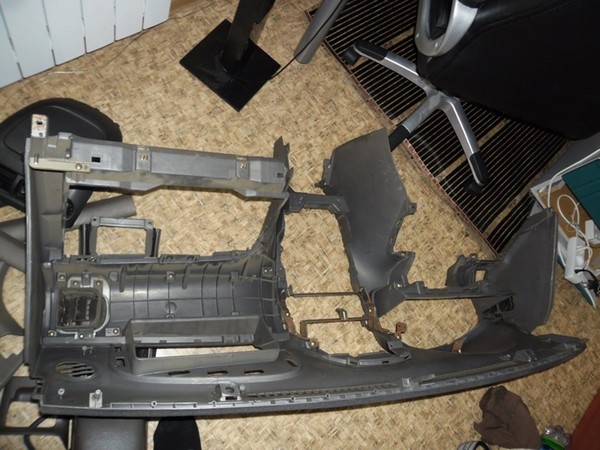

Сама панель.

38:1174

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

39:1679

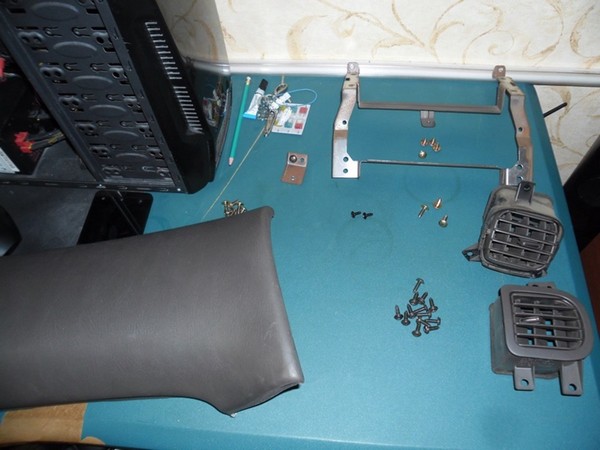

Разная мелочь с нее.

39:1719

Проклейка торпедо аинтискрипом и снятие аирбега Nissan Sunny b15

40:2224

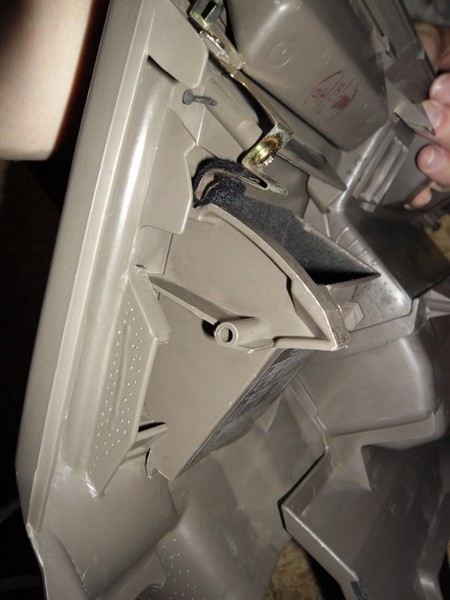

Мест где голый пластик касается пластика было море. не знаю, дает ли оно ощутимый звук. но все же раз уж снял — проклеил всё, до чего додумался.

40:261

Из обозримого — осталось перепеленать проводку (врезанную сигнализацию в первую очередь), разобраться с креплением блока предохранителей (тот, кто ставил сигналку и крепление сломал и провода перекрутил), пробитопластить щит моторного отсека, поверх него маделин и заводскую обшивку.

40:788

Шумоизоляция торпедо Nissan Sunny и сборка

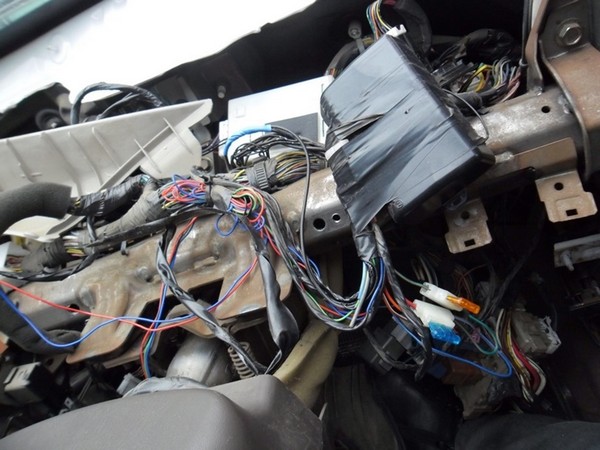

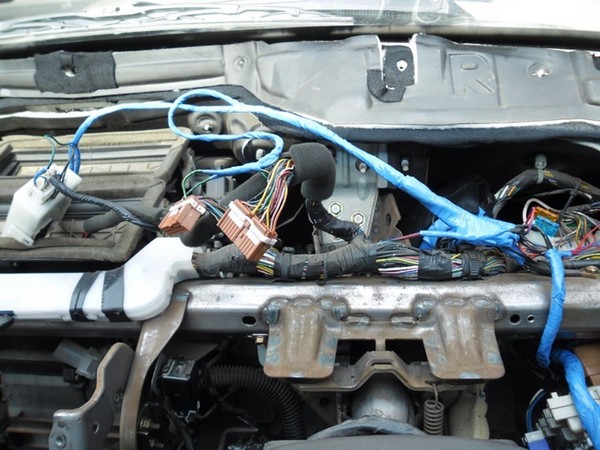

Первое что кинулось в глаза после снятия панели — проводка. Не очень красивая "врезка" сигнализации, там, где смогли дотянуться. К тому же, было сломано боковое крепление и выгнута верхняя металлическая планка-держатель, из-за чего блок предохранителей был в подвешенном состоянии, а ящичек не закрывался. И бонусом — мешанина из проводов за приборной панелью.

40:1527

Шумоизоляция торпедо Nissan Sunny и сборка

41:2032



Было.

41:12

Шумоизоляция торпедо Nissan Sunny и сборка

42:517

Стало.

42:532

Шумоизоляция торпедо Nissan Sunny и сборка

43:1037

Встало. Пришлось дважды выгибать крепление, первый раз одно из креплений вбок, второй раз уже после установки торпедо — бардачок не становился, пришлось выгнуть крепление еще и в сторону ног. зато судя по боковому креплению, теперь то он встал как надо.

43:1502

Шумоизоляция торпедо Nissan Sunny и сборка

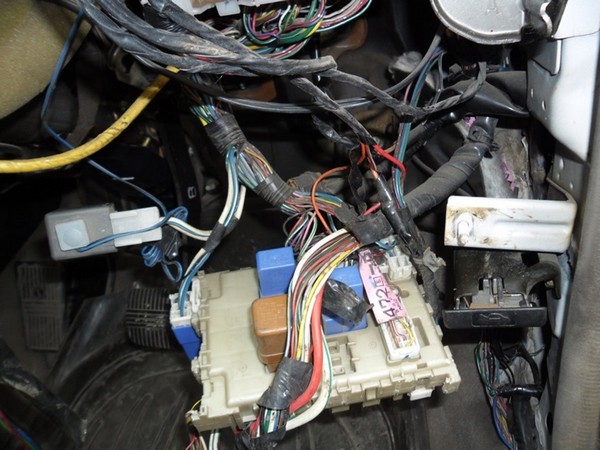

44:2007

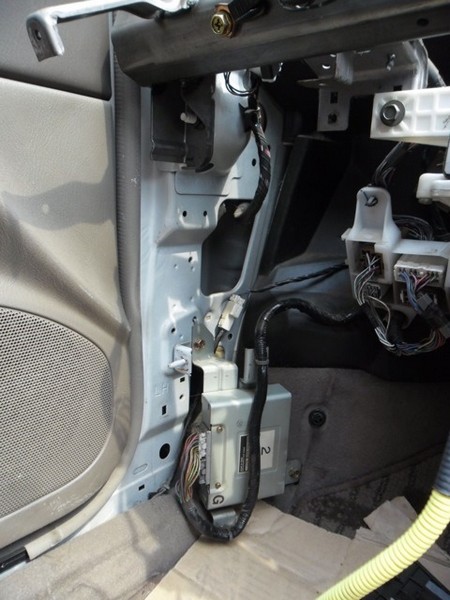

Было.

44:12

Шумоизоляция торпедо Nissan Sunny и сборка

45:517

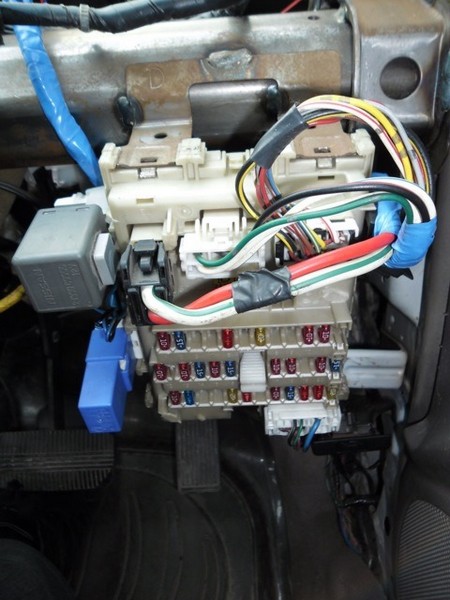

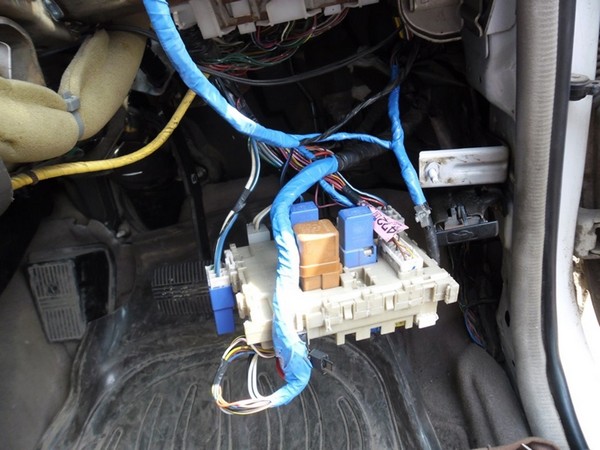

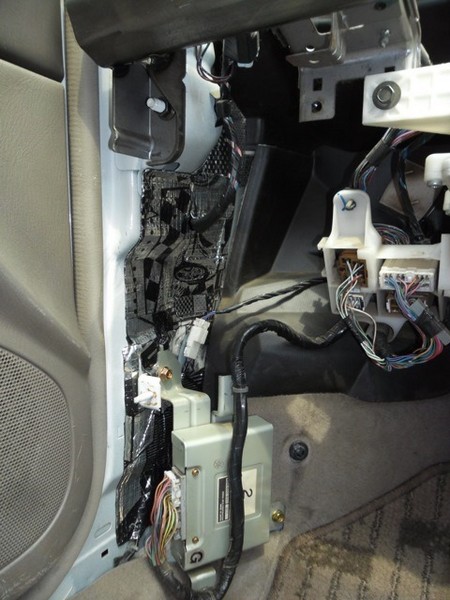

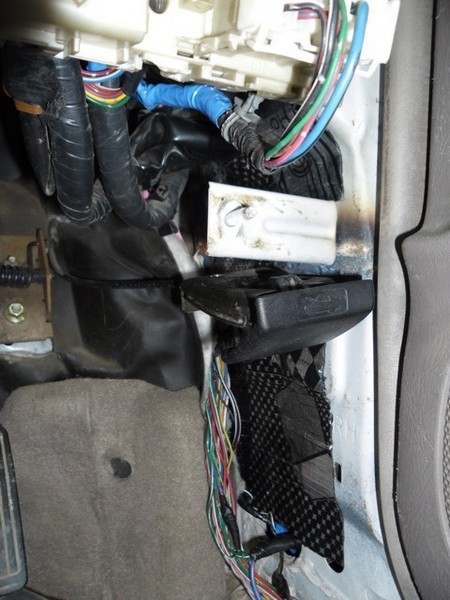

Стало. Все провода справа — крепятся за приборной панелью. Блок сигналки был обернут в маделин и закинут поближе к моторному щиту, так чтоб чувствовал себя непоколебимо и нигде не бряцал.

45:863

Так же, вернемся к шумке.
Оценив масштабы работ (балка, кондиционер, печка, проводка и прочее), состояние штатной шумоизоляции моторного щита, и проехавшись пару раз. Стали очевидны две вещи: сама торпедо очень неплохо поглощает шум, однако, почти все слышимые звуки идут не от моторного щита (он как раз весьма тихий) — а с боков, с отверстий. Поэтому снятие балки + подлаз к моторному щиту счел излишним, как оказалось впоследствии — верно сделал.

45:1679

Из того что сделал:

45:1717

Шумоизоляция торпедо Nissan Sunny и сборка

46:2222



Стойки полностью заделывать не увидел особого смысла, т.к. это весьма жесткие к тому же трубные элементы конструкции, слабо подверженные вибрациям. Обычно звенит пластик из-за плохого крепления. Даже для трассы, маленьких заплаток должно хватить с головой.

46:472

Шумоизоляция торпедо Nissan Sunny и сборка

47:977

Позднее все проклеил маделином.

47:1039

Шумоизоляция торпедо Nissan Sunny и сборка

48:1544

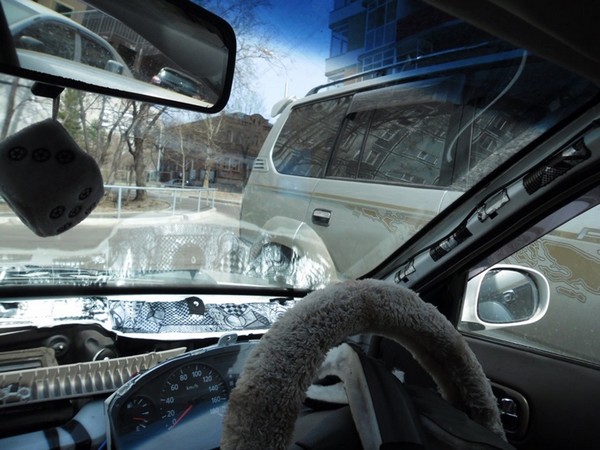

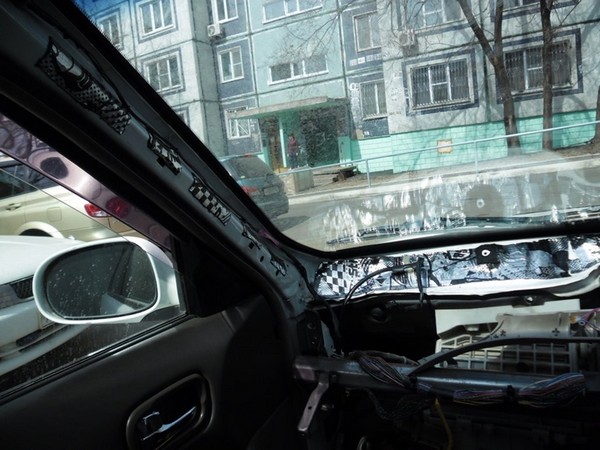

Возвращаясь к звукам извне. Со снятой торпедой и пребывая в полной тишине, именно из этой области доносились все слышимые шумы. Слева и справа.

48:1808

Шумоизоляция торпедо Nissan Sunny и сборка

49:2313



Проклеил отверстия.

49:39

Шумоизоляция торпедо Nissan Sunny и сборка

50:544

Справа так же.

50:573

Тестировать не стал, хотелось уже побыстрее вернуть все по своим местам.

50:709

Шумоизоляция торпедо Nissan Sunny и сборка

51:1214

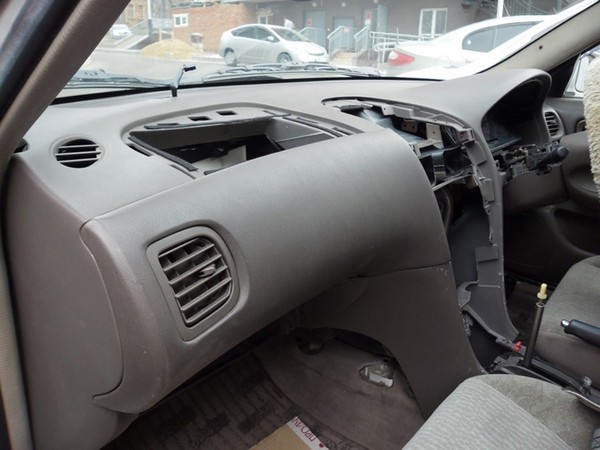

Торпедо встало на удивление быстро и легко, ~ 10 минут времени. обычно жалуются именно на трудоемкость процесса возвращения ее на место. Тут же, обновил антискрип аирбега. Остальное вернул так же без особых проблем.

51:1607

Что касается результатов:
То из-за чего затеял все это, скрип под лобовым стеклом, дребезжание блока сигналки, скрип панельки проигрывателя, повисший блок предохранителей, позвякивание патрубков воздуховода при максимальной работе печки\ кондиционера. От всего этого я избавился.
Так же во время движения автомобиля создается некий дисбаланс — по бокам дребезжит пластик дверей, отчетливо слышно, как подошва обуви скрипит по пластику педалей, в то же время спереди (на уровне лобового стекла) воздушный вакуум, т.е. отсутствие шумов реально доставляет дискомфорт, — ездить в машине без музыки или открытых окон просто невозможно. Дверями надо заняться обязательно.

51:2834



Окончательные результаты конечно будут позднее, уже после шумки дверей, но пока что результатом более чем доволен. Особенно учитывая бюджет всего действа (лист вибропласта и маделина).

51:341
