Устройство тормозной системы Renault Logan/ Sandero

Устройство тормозной системы Renault Logan/ Sandero

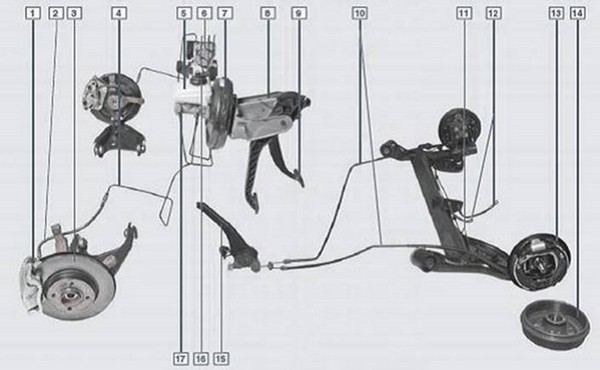

Компоненты тормозной системы автомобиля с антиблокировочной системой тормозов (АБС)
1 — плавающая скоба; 2 — шланг тормозного механизма переднего колеса; 3 — диск тормозного механизма переднего колеса; 4 — трубка тормозного механизма переднего колеса;

5 — бачок гидропривода; 6 — блок АБС; 7 — вакуумный усилитель тормозов; 8 — педальный узел; 9 — педаль тормоза; 10 — задний трос ручного тормоза; 11 — трубка механизма тормоза заднего колеса Renault Logan; 12 — шланг тормозного механизма заднего колеса; 13 — тормозной механизм заднего колеса; 14 — барабан тормозного механизма заднего колеса; 15 — рычаг стояночного тормоза; 16 — датчик сигнализатора недостаточного уровня тормозной жидкости; 17 — главный тормозной цилиндр
Рабочая тормозная система Рено Логан - гидравлическая, двухконтурная с диагональным разделением контуров. В нормальном режиме (когда система исправна) работают оба контура.
При отказе (разгерметизации) одного из контуров второй обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.
К рабочей тормозной системе Рено Логан относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, регулятор давления в тормозных механизмах задних колес (только на автомобиле без АБС), блок АБС, а также соединительные трубки и шланги.
Педаль тормоза — подвесного типа. В кронштейне педального узла, перед педалью тормоза, установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали.
Устройство тормозной системы Renault Logan/ Sandero

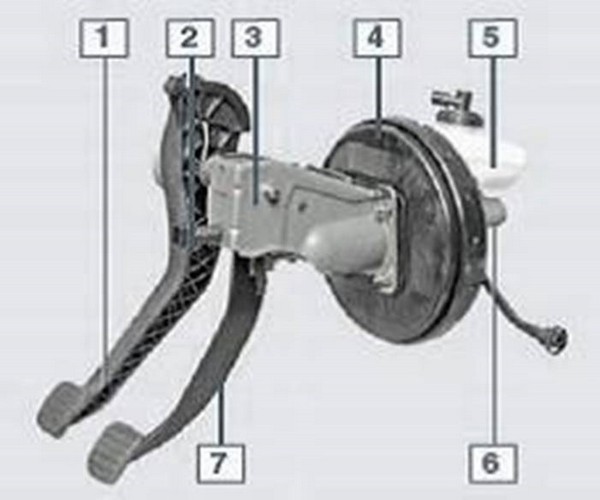

Педальный узел в сборе с вакуумным усилителем и главным тормозным цилиндром
1 — педаль сцепления; 2 — выключатель сигналов торможения; 3 — кронштейн педального узла; 4 — вакуумный усилитель тормозов; 5 — бачок гидропривода системы; 6 — главный тормозной цилиндр; 7 — педаль тормоза
Вакуумный усилитель тормозов расположен в моторном отсеке, между толкателем педали и главным тормозным цилиндром, и крепится четырьмя гайками через щиток передка к кронштейну педалей.
Вакуумный усилитель — неразборный, при выходе из строя его заменяют. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. Сверху на цилиндре установлен бачок гидропривода тормозной системы, в котором находится запас жидкости.
На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик, который при понижении уровня жидкости ниже отметки «MIN» включает сигнализатор в комбинации приборов.
При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.
Без АБС жидкость к тормозным механизмам задних колес поступает через регулятор давления, расположенный зад ней подвески.
Устройство тормозной системы Renault Logan/ Sandero

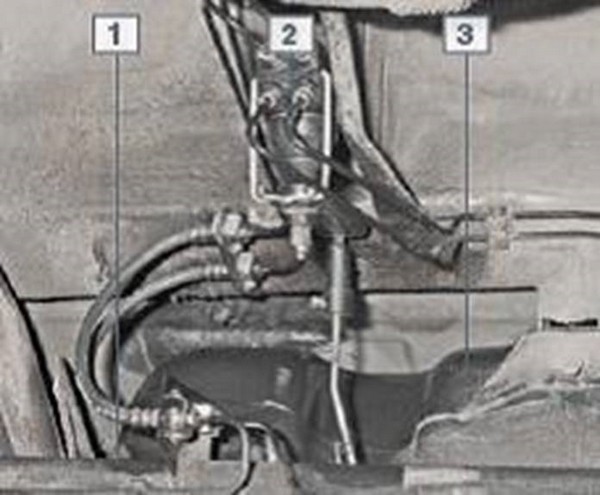

Расположение регулятора давления в гидроприводе тормозов задних колес
1 — балка задней подвески; 2 — регулятор давления; 3 — топливный бак
С увеличением нагрузки на заднюю ось автомобиля упругий рычаг регулятора, связанный с балкой задней подвески, нагружается, передавая усилие на поршень регулятора. При нажатии педали тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага.
Когда система при ходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес Renault Logan, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.
При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление жидкости в колесных цилиндрах тормозных механизмов задних колес, и наоборот, — с уменьшением нагрузки на заднюю ось давление уменьшается.
Устройство тормозной системы Renault Logan/ Sandero
Блок АБС
1 — блок управления; 2 — отверстие для подсоединения трубки тормозного механизма переднего правого колеса; 3 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 4 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 5 — отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 6 — отверстие для подсоединения трубки главного тормозного цилиндра; 7 — насос; 8 — гидравлический блок
Часть автомобилей оснащается антиблокировочной системой тормозов (АБС). На автомобиле Renault Logan с ABS жидкость из главного тормозного цилиндра поступает в блок АБС, а из него подводится к тормозным механизмам всех колес.
Блок АБС Рено Логан, закрепленный в моторном отсеке на правом лонжероне, около щитка передка, состоит из гидравлическего блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес индуктивного типа.
Снятие блока АБС
Блок ABS Рено Логан снимаем для замены при выходе его из строя. Перед снятием блока помечаем расположение на нем тормозных трубок. В подкапотном пространстве с правой стороны отворачиваем штуцеры шести тормозных трубок и отсоединяем трубки от гидравлического блока.
Приподняв фиксатор колодки жгута проводов отсоединяем колодку от блока управления. Выводим тормозную трубку из держателя и жгут проводов из держателя кронштейна блока АБС.
Отворачиваем два болта крепления кронштейна блока АБС к кузову и снимаем блок АБС с кронштейном. Блок АБС крепится к кронштейну через две резиновые втулки. Если втулки потрескались или резина потеряла эластичность, втулки нужно заменить.
Отвернув ключом две гайки крепления блока ABS Рено Логан к кронштейну разделяем блок и кронштейн. Устанавливаем блок АБС в обратной последовательности. Прокачиваем систему гидропривода тормозов.
Устройство тормозной системы Renault Logan/ Sandero
Расположение датчика скорости колеса в ступичном узле
1 — установочное кольцо датчика скорости; 2 — внутреннее кольцо подшипника ступицы; 3 — датчик скорости колеса; 4 — ступица колеса; 5 — поворотный кулак
Устройство тормозной системы Renault Logan/ Sandero
Детали датчика скорости переднего колеса
1 — защитная шайба подшипника; 2 — датчик скорости; 3 — подшипник ступицы; 4 — установочное кольцо датчика скорости
Датчик скорости вращения переднего колеса Рено Логан расположен в ступичном узле колеса — вставлен в паз специального установочного кольца датчика, зажатого между торцевой поверхностью наружного кольца подшипника ступицы и буртиком отверстия поворотного кулака под подшипник.
Задающим диском датчика скорости вращения переднего колеса является защитная шайба подшипника ступицы, расположенная на одной из двух торцевых поверхностей подшипника. Эта шайба темного цвета выполнена из магнитного материала.
На другой торцевой поверхности подшипника расположена обычная защитная шайба светлого цвета, выполненная из жести. Датчик скорости заднего колеса закреплен на щите тормозного механизма, а задающим диском датчика является кольцо из магнитного материала, напрессованное на буртик
тормозного барабана.
При торможении автомобиля блок управления АБС Рено Логан определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале.
Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения. При возникновении неисправности в АБС Renault Logan тормозная система сохраняет работоспособность, но при этом возможна блокировка колес.
В этом случае в память блока управления записывается соответствующий код неисправности, который считывается с помощью специального оборудования в сервисном центре.
Устройство тормозной системы Renault Logan/ Sandero
Тормозной механизм переднего колеса в сборе
1 — винт крепления корпуса цилиндра к суппорту; 2 — корпус колесного цилиндра; 3 — штуцер прокачки гидропривода тормозов; 4 — болт крепления скобы к направляющему пальцу; 5 — направляющий палец; 6 — щит тормозного механизма; 7 — тормозной диск Renault Logan; 8 — чехол направляющего пальца; 9 — направляющая колодок; 10 — суппорт; 11 — тормозные колодки
Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя винтами. Тормозные механизмы передних колес автомобилей с двигателями рабочим объемом 1,4 л и объемом 1,6 л — одинаковые.
Устройство тормозной системы Renault Logan/ Sandero
Детали тормозного механизма переднего колеса
1 — болт крепления скобы к направляющему пальцу; 2 — корпус колесного цилиндра; 3 — защитный чехол поршня; 4 — направляющий палец; 5 — защитный чехол направляющего пальца; 6 — направляющая колодок; 7 — суппорт; 8 — поршень
Направляющая тормозных колодок Рено Логан двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
Тормозные колодки Рено Логан поджаты к пазам направляющей пружинами. При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, прижимает внутреннюю тормозную колодку к диску.
Затем скоба (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) перемещается относительно диска, прижимая к нему наружную тормозную колодку.
В корпусе цилиндра, при крепленного к суппорту, установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.
Устройство тормозной системы Renault Logan/ Sandero
Механизм тормоза заднего колеса со снятым барабаном
1 — задняя тормозная колодка; 2 — чашка пружины; 3 — рычаг привода стояночного тормоза; 4 — распорная планка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — рычаг регулятора; 8 — пружина регулятора; 9 — передняя колодка; 10 — щит; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — опорная стойка
Тормозной механизм заднего колеса Рено Логан — барабанный, с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном.
Устройство тормозной системы Renault Logan/ Sandero
Компоненты механизма тормоза заднего колеса
1 — прижимная пружина колодки; 2 — чашка пружины; 3 — задняя колодка; 4 — рычаг привода стояночного тормоза; 5 — верхняя стяжная пружина; 6 — распорная планка; 7 — нижняя стяжная пружина; 8 — пружина регулятора; 9 — рычаг регулятора; 10 — передняя колодка; 11 — опорная стойка
Механизмы тормозов задних колес автомобилей Рено Логан с двигателями рабочим объемом 1,4 л и объемом 1,6 л — одинаковые. Барабан тормозного механизма выполнен заодно со ступицей заднего колеса.
Механизм автоматической регулировки зазора состоит из составной распорной планки колодок, рычага регулятора и его пружины. Механизм автоматической регулировки начинает работать при увеличении зазора между колодками и тормозным барабаном.
Устройство тормозной системы Renault Logan/ Sandero
Детали механизма автоматической регулировки зазора между колодками и барабаном
а — тормозного механизма правого колеса; б — тормозного механизма левого колеса; 1 — рычаг регулятора; 2 — резьбовой наконечник распорной планки; 3 — храповая гайка; 4 — пружинный стопор; 5 — распорная планка
При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки.
При определенном износе тормозных колодок Рено Логан и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.
Колесные цилиндры тормозных механизмов задних колес Рено Логан одинаковые. Передние колодки тормозных механизмов задних колес одинаковые, а задние различаются — на них зеркально симметрично установлены несъемные рычаги привода стояночного тормоза.
Распорная планка и храповая гайка тормозного механизма левого колеса Renault Logan имеют серебристый цвет (на храповой гайке и на наконечнике распорной планки выполнена левая резьба), а правого колеса — золотистый цвет (на храповой гайке и на наконечнике распорной планки — правая резьба). Рычаги регуляторов тормозных механизмов левого и правого колес зеркально-симметричные.
Устройство тормозной системы Renault Logan/ Sandero
Детали стояночного тормоза (ручник)
1 — рычаг; 2 — передний трос; 3 — уравнитель тросов; 4 — левый задний трос; 5 — правый задний трос; 6 — тормозной механизм заднего колеса; 7 — барабан
Привод стояночного тормоза Рено Логан — ручной, механический, тросовый, на задние колеса. Он состоит из рычага, переднего троса с регулировочной гайкой на его наконечнике, уравнителя, двух задних тросов и рычагов в тормозных механизмах задних колес. Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с передним тросом.
К заднему наконечнику переднего троса ручника Рено Логан крепится уравнитель, в отверстия которого вставлены передние наконечники задних тросов. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.
В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, т. к. удлинение распорной планки тормозного механизма компенсирует износ колодок. Привод стояночного тормоза необходимо регулировать только в случае замены тормозных колодок, тросов или рычага стояночного тормоза.).

 Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

Для предупреждения внезапного отказа тормозной системы тщательно проверяйте состояние всех трубопроводов. Заменяйте детали новыми, если есть малейшее сомнение в их пригодности. Все резиновые детали тормозных узлов (шланги, манжеты и пр.) независимо от их состояния заменяйте новыми через 100 000 км пробега или 5 лет эксплуатации (в зависимости от того, что наступит раньше), чтобы предупредить внезапные разрывы из-за старения.

Согласно рекомендации завода-изготовителя? заменять тормозную жидкость следует через 6 лет эксплуатации или 90 тыс. км пробега в зависимости от того, что наступит раньше.

Рекомендация. Тормозная жидкость очень гигроскопична и поглощает влагу из воздуха, что помимо появления коррозии деталей тормозной системы понижает температуру кипения самой жидкости, а это может привести к отказу тормозов при частых интенсивных торможениях. Поэтому рекомендуем заменять тормозную жидкость не реже чем один раз в два года.

Проверяйте герметичность наружным осмотром:

– сверху из-под капота;

– снизу автомобиля (на подъемнике или смотровой канаве);

– с боков автомобиля со снятыми колесами.

Осмотр части гидропривода, работающей под давлением, проводите с помощником. Он должен четыре-пять раз нажать на педаль тормоза (чтобы создать таким образом давление в гидроприводе) и удерживать ее нажатой до тех пор, пока вы не осмотрите гидропривод.

Осмотр гидропривода, не находящегося под давлением, допустим, но менее эффективен.

При обнаружении нарушения герметичности соединений подтяните хомуты, заглушки, гайки.

Шланги и трубопроводы с механическими повреждениями замените.

Если негерметичны рабочие цилиндры, отремонтируйте или замените их.

Вам потребуются: специальные ключи для гаек крепления трубопроводов или ключи «на 8», «на 11», «на 14».

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

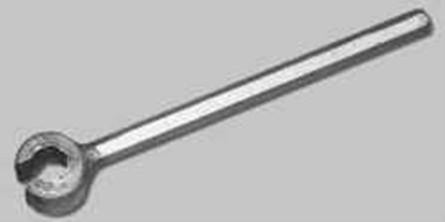

Так выглядит специальный ключ для гаек крепления трубопроводов.

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

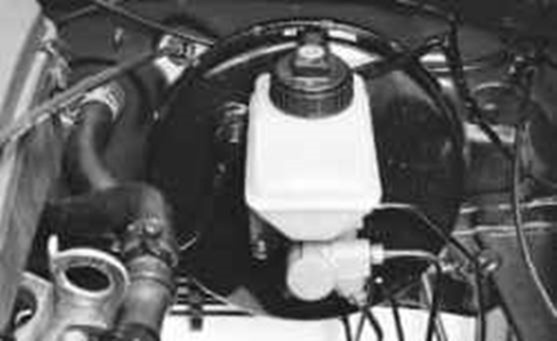

Осмотрите бачок главного тормозного цилиндра...

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

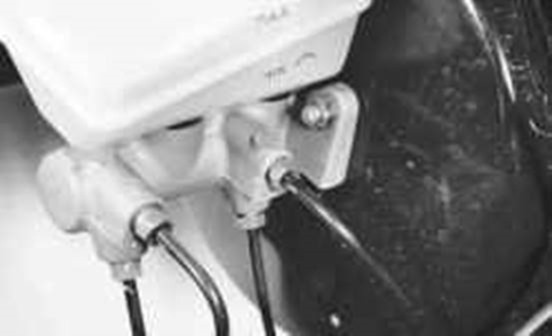

...и соединения трубопроводов с главным цилиндром.

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

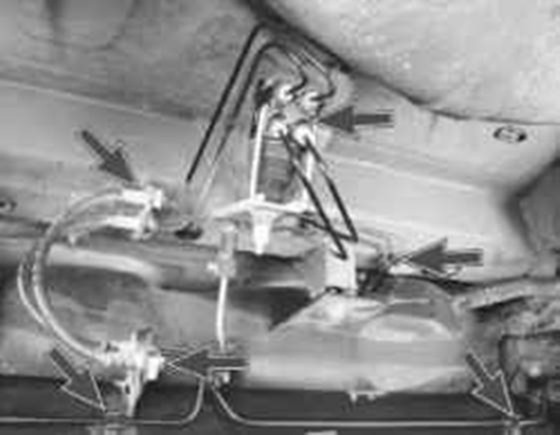

Проверьте, нет ли утечки жидкости из соединений тормозных трубок со шлангами.

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

Тщательно осмотрите тормозные шланги и их соединения с тормозными механизмами. Шланги не должны иметь трещин, надрывов и потертостей. Нажмите до упора на педаль тормоза: если на шланге появились вздутия, значит, порвались нити оплетки шланга и его необходимо заменить.

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

Осмотрите соединения шлангов с рабочими цилиндрами, клапаны для выпуска воздуха тормозных механизмов передних...

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

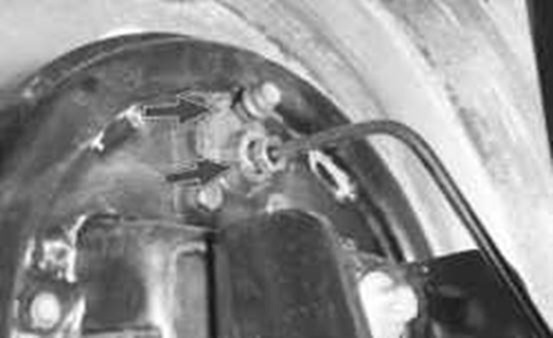

И задних колес

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

Проверьте крепление трубопроводов в держателях (трубопроводы проложены с правой стороны днища). Ослабление или поломка держателей приводит к вибрации и, как следствие, к поломке трубопроводов.

Проверка герметичности гидропривода тормозов Renault Logan/ Sandero

Проверьте состояние трубопроводов и шлангов, а также их соединения на балке задней подвески, крепление трубопроводов к кузову автомобиля и к балке задней подвески, соединение трубопроводов с регулятором тормозных сил в гидроприводе задних тормозов.

Некоторые неисправности тормозной системы Renault Logan/ Sandero

Увеличение рабочего хода педали тормоза:
Такое возможно при утечке тормозной жидкости, например, через рабочий тормозной цилиндр или через резиновые уплотнения главного тормозного цилиндра, или тормозные шланги пришли в негодность. Необходимо заменить вышедшие из строя детали.
Другой причиной может быть воздух в системе, который удаляется прокачкой гидропривода.
Автомобиль плохо тормозит:
Возможно, что заклинило по какой либо причине некоторые из колодок, например из за скопившихся в тормозном механизме грязи и продуктом трения колодок. Нужно разобрать тормозной механизм и провести полную очистку, промывку, просушку деталей, а также локальную смазку некоторых узлов.
Возможно заклинивание поршней рабочих цилиндров. Наиболее часто такое происходит на задних тормозных механизмах. Можно попробовать разработать заклиненные поршни, а если появятся сомнения в их дальнейшей пригодности, заменить рабочий тормозной цилиндр целиком.
Ещё причина ухудшения торможения - замасливание. Убедитесь не попало ли масло в тормозные механизмы, а именно на колодки.
Следующая причина - естественный износ тормозных колодок. Колодки нужно заменить, причём покупайте колодки известных производителей, ведь купив некачественные колодки можно ещё больше снизить эффективность торможения. Качественные колодки - это не обязательно зарубежного производителя и не обязательно самые дорогие.
Ухудшение тормозов также может быть из-за перегрева тормозных колодок. Необходимо остановиться и подождать пока они остынут.
Провал педали тормоза - это значит произошла разгерметизация тормозной системы и тормозная жидкость вытекает. Нужно заменить пришедшие в негодность детали. (трубки, шланги).
Ещё одной причиной может быть шток вакуумного усилителя тормозов (разрегулировался). Его нужно отрегулировать на сервисе.
Автомобиль не полностью растормаживается:
Проверьте правильно ли отрегулирована педаль тормоза, возможно, что у неё недостаточно свободного хода. Также такое возможно из-за штока вакуумного усилителя, который слишком сильно выступает. Регулируют его в автосервисе.
Также возможно, что заклинило поршни главного тормозного цилиндра. Возможно его нужно заменить.
При движении подтормаживает одно колесо (педаль тормоза не нажата):
На заднем колесе такое бывает, когда стяжная пружина заднего тормозного механизма сломалась или растянулась и поэтому колодки не возвращаются на место. Пружину нужно заменить.
Возможно, что заело рабочий тормозной цилиндр.
На переднем колесе такое возможно из-за смещения положения суппорта относительно тормозного диска. Например, ослаблены какие-либо из креплений. Нужно установить суппорт в правильное положение и затянуть все болты крепления с надлежащим усилием.
И ещё одна причина - это ручной тормоз (его неправильная регулировка)
Пищат тормоза:
Тормоза пищат при износе тормозных колодок, а также если они некачественные, или в них что-то попало.
Также возможен такой звук после попадания маслянистых веществ на колодки.
Если писк сопровождается вибрацией, то возможно, что имеется неравномерный износ переднего тормозного диска, а также его биение. Тормозной диск шлифуют, а если его толщина меньше допустимых 19 мм, то его заменяют.

Замена рабочей жидкости в гидроприводе тормозной системы Renault Logan/Sandero

Замену рабочей жидкости в гидроприводе тормозной системы автомобилей Renault Logan/Sandero (Рено Логан/Сандеро) первого поколения проводим в соответствии с регламентом технического обслуживания — каждые 90 тыс. км пробега или через три года (в зависимости от того, что наступит раньше).

Для выполнения операции по прокачке тормозных механизмов вам потребуется помощь.

Замена рабочей жидкости в гидроприводе тормозной системы Renault Logan/Sandero

При замене откачиваем старую жидкость из бачка резиновой грушей.

После откачки старой тормозной жидкости заливаем в бачок новую.

Замену проводим при неработающем двигателе сначала в одном контуре, а затем в другом в такой последовательности:

1. Тормозной механизм правого заднего колеса

2. Тормозной механизм левого переднего колеса

3. Тормозной механизм левого заднего колеса

4. Тормозной механизм правого переднего колеса.

Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса.

Замена рабочей жидкости в гидроприводе тормозной системы Renault Logan/Sandero

Снимаем со штуцера прокачки тормозного механизма защитный колпачок.

Накидным ключом или головкой «на 8» ослабляем затяжку штуцера прокачки. Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.

Помощник должен энергично нажать педаль тормоза до упора 4–5 раз и удерживать ее нажатой.

Замена рабочей жидкости в гидроприводе тормозной системы Renault Logan/Sandero

Ключом «на 8» отворачиваем штуцер прокачки на 1/2–3/4 оборота .

При этом из шланга будет вытекать жидкость с пузырьками воздуха, а педаль тормоза — уходить вперед.

Как только жидкость перестанет вытекать из шланга (при этом педаль должна дойти до упора), заворачиваем штуцер, и только после этого помощник может отпустить педаль.

Повторяем прокачку до тех пор, пока выходящая из шланга жидкость не станет светлой. Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок.

Замена рабочей жидкости в гидроприводе тормозной системы Renault Logan/Sandero

Прокачиваем, как описано выше, тормозной механизм левого переднего колеса.

Аналогично прокачиваем тормозные механизмы другого контура.

При прокачке нужно следить за уровнем жидкости в бачке и доливать жидкость.

Прокачиваем гидропривод тормозной системы до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров. После прокачки доводим уровень жидкости в бачке гидропривода тормозов до нормы.

Существует еще более простой вариант замены тормозной жидкости. Такой способ не требует присутствия помощника. При этом способе желателен некоторый запас тормозной жидкости (не менее 1 литра).

Устанавливаем автомобиль на смотровую канаву или эстакаду и обеспечиваем свободное перемещение между бачком с тормозной жидкостью в подкапотном пространстве и тормозными цилиндрами всех четырех колес.

Откачиваем резиновой грушей или шприцем тормозную жидкость из бачка. Доливаем новую жидкость до верхней кромки. Для ускорения процесса (чтобы выпускать жидкость из всех цилиндров сразу) желательно подобрать четыре отрезка трубок плотно надевающихся на штуцеры прокачки всех цилиндров. Свободные концы трубок опускаем в прозрачные бутылки небольшой емкости.

Отворачиваем штуцеры всех тормозных цилиндров. Убеждаемся, что жидкость потекла по всем четырем трубкам. Контролируем убывание жидкости из бачка, расположенного на тормозном цилиндре и незамедлительно пополняем бачек. Наблюдаем нарастание уровня жидкости в бутылках, расположенных возле колесных тормозных цилиндров.

Необходимо несколько раз переместится от положения наблюдения за истечением жидкости из штуцеров тормозных цилиндров в положение, когда можно проконтролировать и пополнить уровень жидкости в бачке, расположенном на тормозном цилиндре, чтобы не допустить осушения бачка.

Обычно наиболее быстро уровень растет в бутылке, в которую опущен шланг, идущий от тормозного цилиндра переднего левого колеса. Как только в бутылке переднего левого колеса окажется около 200 мл жидкости, заворачиваем и затягиваем штуцер этого цилиндра. Далее дожидаемся такого же результата у цилиндра переднего правого колеса, и так же заворачиваем его штуцер прокачки. Завершить процесс можно после того, как и через штуцер каждого заднего колеса выйдет по 200–250 мл жидкости.

Убеждаемся в герметичной затяжке всех штуцеров. Надеваем защитные колпачки. Уточняем уровень жидкости в бачке главного тормозного цилиндра.

http://remavtocar.ru/renault_logan_tormoznaya_sistema.html, http://carmn.ru/renault/logan/4-3-14-proverka-germetichnosti-gidroprivoda-tormozov.html, http://loganreno.jimdo.com/2014/05/08/тормозная-система/, http://www.zr.ru/content/articles/777336-zamena-rabochej-zhidkosti-v-gidroprivode-tormoznoj-sistemy-renault-logansandero/

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]

Оставьте свой комментарий

Оставить комментарий от имени гостя

0
Your comments are subjected to administrator's moderation.
правилами и условиями.
  • Комментарии не найдены
