Характеристики навигатора Prology, Explay GN-520 и настройка навигации вне дорог для Нивы ВАЗ-2121-21213-21214-2131

Содержание статьи:

0:37

1. Характеристики навигатора Prology iMap-5600 Gun Metal для Нивы

0:139

2. Характеристики автомобильного двухсистемного навигатора ГЛОНАСС/GPS Explay GN-520 для Нивы

0:304

3. Превращаем навигатор в бортовой компьютер Нивы

0:400

4. Настройка навигации вне дорог для Нивы

0:480

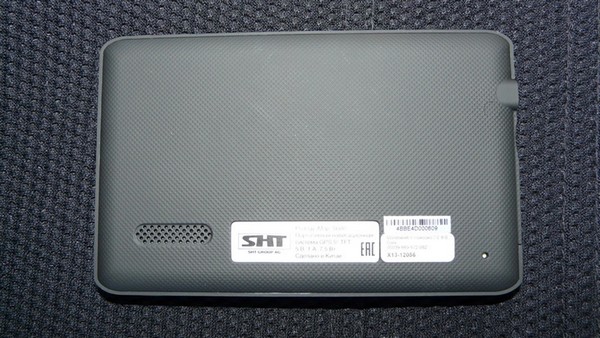

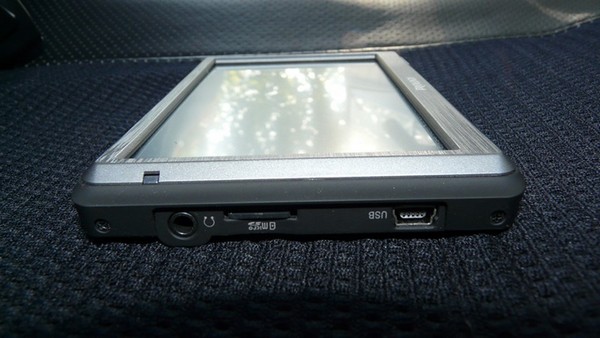

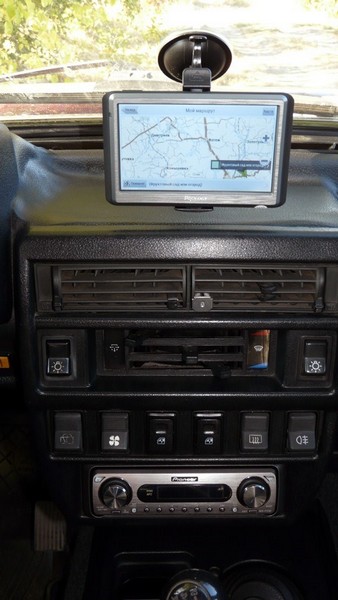

1. Характеристики навигатора Prology iMap-5600 Gun Metal для Нивы

Приобрёл себе автомобильный навигатор. До его покупки пользовались с другом одним на двоих xDevice microMAP-PortoTV (исключительно ввиду отсутствия необходимости иметь свой).
xDevice PortoTV в последнее время начал раздражать меня своими тормозами и я решил "объявить суверенитет" и отделиться, прикупив себе Prology iMap-5600 Gun Metal.
Имея возможность "протестить" несколько навигаторов стоимостью до 3000 руб. различных "восточных фирм" , пришёл к этой модели. Хоть к "Пролежням" я отношусь довольно скептически, но этот навигатор понравился шустрой работой с лицензионным Навителом 8.5, который в нём установлен с завода, хорошо читаемым при любом освещении экраном (в xDevice PortoTV на ярком солнце практически ничего не видно) и стабильной работой со спутниками. Ездил с ним в Сочи (1500 км в одну сторону) и остался очень доволен — свои функции как навигатор он полностью выполняет и благодаря процессору MSTAR 500 МГц очень плавно работает! "Потерялся" он только в туннелях под Сочи, где любой навигатор потеряется. Ловил по дороге до 16 спутников. К плюсам ещё добавлю хорошую "батарейку" — заряд держит долго. С дизайном тоже всё в порядке: задняя крышка из пластика "soft-touch" на ощупь кажется обрезиненной, а лицевая отделка Gun Metal соответствует цветовой гамме аппаратуры в автомобиле.

0:2857

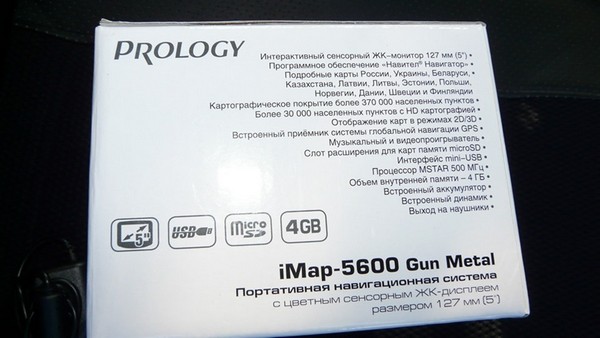

Интерактивный сенсорный ЖК-монитор 127 мм (5")
Программное обеспечение «Навител® Навигатор 8.5»
Подробные карты России, Украины, Беларуси, Казахстана, Латвии, Литвы, Эстонии, Польши, Норвегии, Дании, Швеции и Финляндии
Картографическое покрытие более 370 000 населенных пунктов
Более 30 000 населенных пунктов с HD картографией
Отображение карт в режимах 2D/3D
Встроенный приёмник системы глобальной навигации GPS
Музыкальный и видеопроигрыватель
Слот расширения для карт памяти microSD
Интерфейс mini-USB
Процессор MSTAR 500 МГц
Объем внутренней памяти – 4 ГБ
Встроенный динамик
Выход на наушники

0:1068

Характеристики навигатора Prology iMap-5600 Gun Metal для Нивы

1:1573


2:2078




3:504


4:1009


5:1514


6:2019




7:504


8:1009


9:1514


10:2019

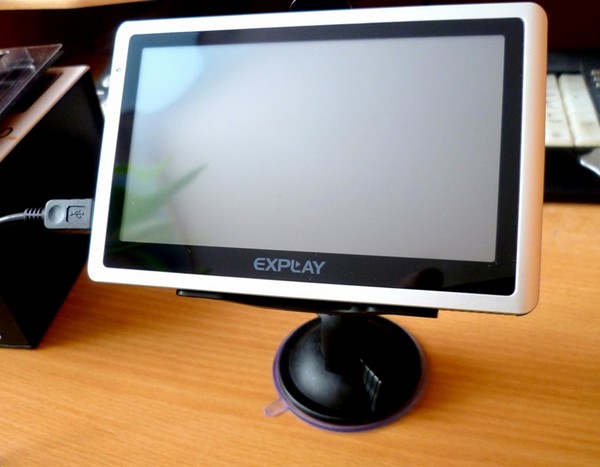

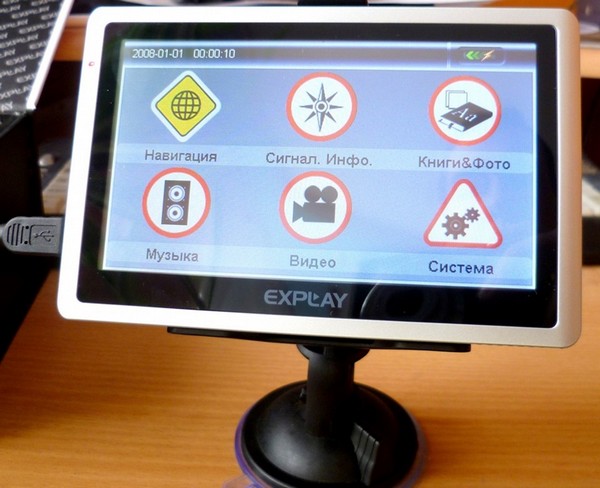

2. Характеристики автомобильного двухсистемного навигатора ГЛОНАСС/GPS Explay GN-520 для Нивы

10:164


11:669

Сегодня приобрел навигатор Explay. Основное достоинство из-за чего я выбрал именно этот навигатор — две системы навигации GPS и ГЛОНАСС, что значительно повышает точность определения местонахождения (с вероятностью 99,5% лучше). Однако, данная модель может порадовать не только своей основной функцией, но и рядом дополнительных опций, которые всегда пригодятся в дороге. В навигаторе большой сенсорный TFT-дисплей 5 дюймов, он прекрасно отображает всю информацию. Навигатор работает как полноценный мультимедийный плеер и проигрывает форматы MP3, WMA, AVI, ASF, WMV. Думаю, теперь не буду скучать в ожидание кого-нибудь, а буду спокойненько смотреть фильмы. Так же в планах сделать стереовыход на магнитофон). При подключении устройства к компьютеру, оно определяется как съемный носитель, так что можно ещё как флешку использовать.

11:2167

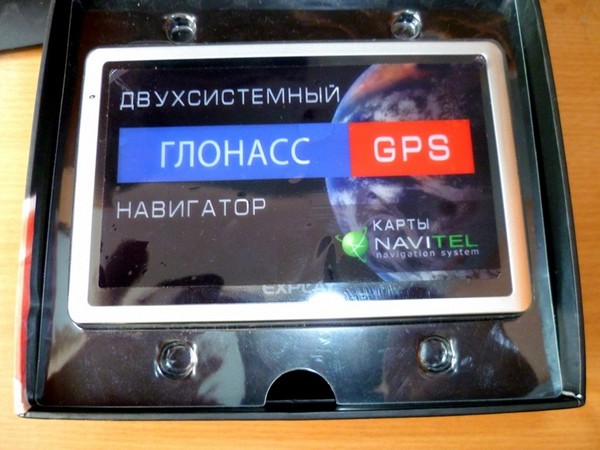

Автомобильный двухсистемный навигатор ГЛОНАСС/GPS Explay GN-520
Описание:
Размеры: 134*86*15,5мм
Вес: 196 грамм
Дисплей: TFT, размер 480 на 272 пикселя, диагональ 5,0 дюйма
Чипсет: Mstar MSB2501
Процессор: ARM9 application processor @ 400MHz
Поддерживаемые форматы файлов аудио: MP3, WMA, WAV
Поддерживаемые форматы файлов видео: ASF, AVI, WMV
Поддерживаемые форматы файлов фото: JPEG, BMP, PNG
Поддерживаемые форматы файлов е-книги: TXT
Память: microSD карта памяти (до 16Гб)
Питание: 3.7 В / 1600 мАч
Время работы: До 3,5 часов
Рабочие температуры: От -10 до 55 градусов по Цельсию
Поддерживаемые ОС: Win2000/XP/ME, MacOS10 Linux2.4.2, Win98 (необходимы драйвера)

11:1052


12:1557


13:2062




14:504


15:1009


16:1514

Цена вопроса: 5 000 ₽

16:1552

3. Превращаем навигатор в бортовой компьютер Нивы

Навигатор мне на каждый день не нужен, но так как в нем еще и видеорегистратор встроен, то пользуюсь в каждой поездке, поэтому захотелось расширения функционала.
Сегодня расскажу, как навигатор можно превратить в БК.
Что для этого нужно?
1. Адаптер ELM327 Bluetooth

16:2121




17:504

OBD-2 адаптер

17:528

2. Навигатор с поддержкой Bluetooth под WinCE 5.0/6.0
Я юзал 4 модели:

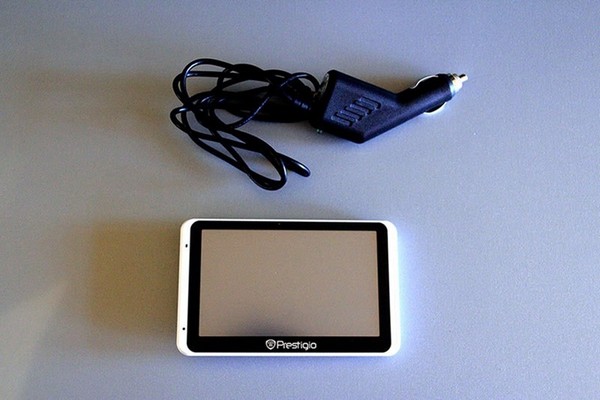

Prestigio GeoVision 5800 BTHDDVR , Ritmix RGP-589 DVR , Prology iMap-580TR , ACV GQ8.

17:732


18:1237

Навигатор с bluetooth

18:1272

3. Программа, реализующая функции БК
hobdrive.com/download/hob….1.1.wince-standalone.zip

18:1396


19:1901

Собственно и все, что остается сделать, это настроить работу этих трех компонентов.
Качаем hobd, копируем на карту памяти. И делаем возможным запустить его на навигаторе. Обычно это делается с помощью альтернативного меню, но это совсем другая история.

19:2362



Так как я езжу на Ниве, то искать диагностический разъем долго не надо.
Возле левой ноги водителя есть лючок:

19:201


20:706

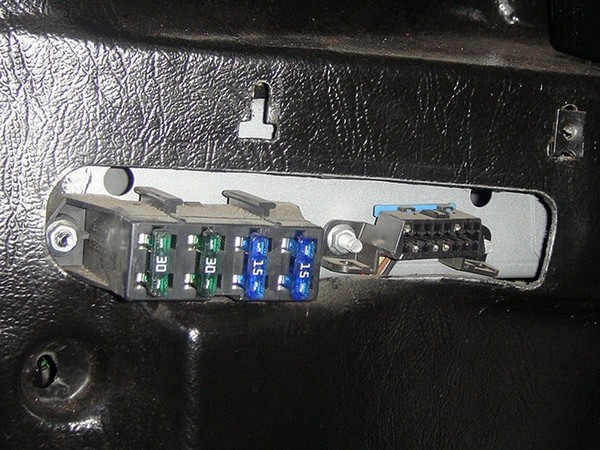

Откручиваем 2 самореза и вот он:

20:767


21:1272

Вставляем в него ELM327

21:1313


22:1818

Включаем зажигание, на навигаторе активируем блютус.
Дальше нужно попасть на рабочий стол винды, опять же альтменю вам в помощь.
Идем в панель управления — блютуз — сделать это сопряжение доверенным (делается один раз при первом запуске). Запросит пароль, подойдет один из этих 0000, 1234, 6789.
Запускаем hobdrive, выбираем наше соединение блютуз, подбираем профиль под машину. У меня контроллер Бош 7.9.7, его и выбрал.
Сразу скажу, что это самый трудный момент. Ввести данные в стандартном интерфейсе WinCE та еще песня.
попасть стилусом в нужное место нужно иметь зоркий глаз и твердую руку

22:2884

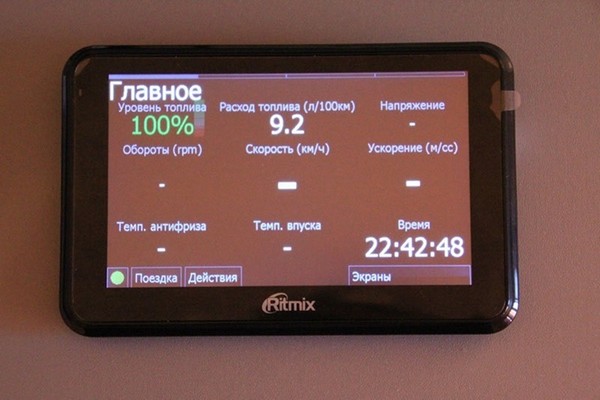

Если все сделано правильно, то произойдет соединение и на главном экране появится информация с датчиков, если же услышите звон разбитого стекла, это такой юмор разработчиков программы, то где-то накосячили.

22:381


23:886

Для меня наибольшая ценность этой проги в том, что можно оперативно посмотреть и сбросить ошибки контроллера.

23:1091

Что по деньгам:

23:1122

· навигатор, это уже ваши предпочтения, я купил Ритмикс за 2400 в ДНСе по акции

23:1264

· адаптер ELM327 у местных барыг за 700 р

23:1333

· программа hobd — есть бесплатная версия, мне ее возможностей хватает
Навигатор у меня уже был, так что всех затрат 700 р.

23:1554

На данный момент ни Prestigio, ни Ritmix'а у меня нет, Престиж не особо нравился, поэтому был безжалостно продан, у Ритмикса умерла батарея. После был приобретен Prology iMap-580TR и сдан на следующий день обратно в Юлмарт, не глянулся он мне совсем.
Тоже расстался, теперь с китайцем.

23:2049



4. Настройка навигации вне дорог для Нивы

Всем известно, что автомобильный навигатор удобная штука. И маршрут проложит, и поворот подскажет, и о "скрытой камере" предупредит.

23:323

Но вот незадача — базовые программы, которые установлены в навигатор, работают (в абсолютном большинстве) с векторными картами, причем картами только полноценных (читай — асфальтовых) дорог.

23:677

Наиболее удобны для ползанья по неизведанным дорожкам спутниковые снимки Гугла, либо топографические карты. Но как засунуть их в навигатор/планшет, так, чтобы можно было пользоваться ими без интернета (который либо дорог, либо в чаще леса его просто нет)?

23:1146

Начну с рассказа о использовании программы SAS Планета, которая является бесплатной, удобной, ну и вообще — must have для любого джипера/туриста. Пользоваться ей не просто, а очень просто.

23:1482

1. Скачиваем программу, распаковываем архив желательно куда-нибудь поближе к корневой директории (например, c:\sasplanet).

23:1698

2. Запускаем программу.

23:1743

3. В основном рабочем окне выбираем карту, с которой хотим работать — покажу на примере спутниковой карты от Гугла.

23:1956


24:2461

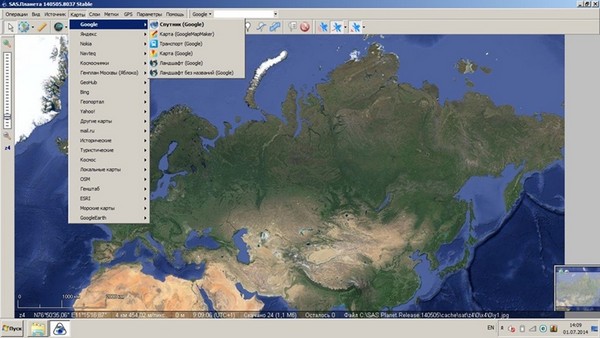

Карты — Google — Спутник (Google)

24:52

4. Мы видим голые спутниковые снимки, на которых, если честно, пока ничерта не понятно. Чтобы хотя бы немного сориентироваться, необходимо включить слой наложения. Я покажу на примере слоя Гибрид от Яндекс Карт, так как в Пермском краю он детализирован больше, чем, например, аналогичный слой от Гугла.

24:602


25:1107

Слои — Яндекс — Гибрид (Яндекс.Карты)

25:1179

5. Теперь, когда мы видим, где примерно находится нужный нам участок, который мы хотим иметь у себя в ноутбуке/планшете/навигаторе, необходимо выделить так называемую "область закачки" — т.е. тот кусок карты, который программа будет выкачивать и сохранять для автономного использования.

25:1704


26:2209



Операции с выделенной областью — Выбираем нужный вариант

26:109


27:614

Например — прямоугольная область

27:680

6. После того, как мы выделили необходимую область, появляется окно с настройками — что именно нам необходимо выкачать. Пока для нас в этом окне интерес представляет 2 пункта — Тип карты, и Масштаб.

27:1042


28:1547

Окно с настройками

28:1585


29:2090



Выбор типа карты

29:33


30:538

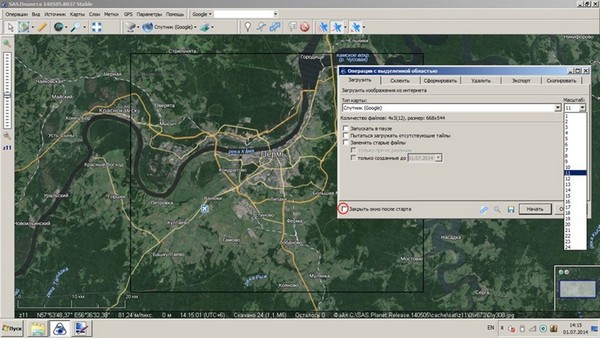

Выбор масштаба

30:569

Тип карты по умолчанию выбирается тот, который в данный момент открыт в программе, поэтому пока менять его не надо. А параметр масштаб отвечает за то, насколько детальные снимки будут выкачиваться. Текущий параметр увеличения можно увидеть в левой части экрана (шкала с лупой, и надпись z#, где # — число от 1 до 19).

30:1140

Наиболее детальное увеличение, например, по Пермскому краю — 18 масштаб, где можно отчетливо видеть грунтовые дороги. Но необходимо учитывать, что чем больший масштаб мы пытаемся выкачать, тем больше файлов потребуется. Например, если для выкачки города Перми и ближайших окрестностей в 9 масштабе требуется всего четыре файла, то для той же области в 18 масштабе — около 250 тысяч (!) файлов. Приплюсуйте сюда все промежуточные масштабы, и получите в сжатом виде около гигабайта.

30:2014



Также необходимо отметить, что сервис Гугл очень ревниво относится к своим любимым снимкам, и позволяет выкачивать за сутки лишь определенный объем, после чего блокирует вас на сутки (потом можно снова качать

30:385

Выбрав нужный масштаб, начинаем качать.

30:461

7. Запустили закачку и ждем, пока выкачка не закончится. Если через какое-то время в окне закачки будет постоянно появляться надпись "Файл отсутствует на сервере" — поздравляю, вас забанили на сутки Приходите позже, и снова невозбранно качайте.

30:909


31:1414

Закачка завершена

31:1451

Чтобы наблюдать за процессом, какие квадраты закачаны, а какие нет, можно воспользоваться еще одной удобной опцией программы:

31:1685


32:2190

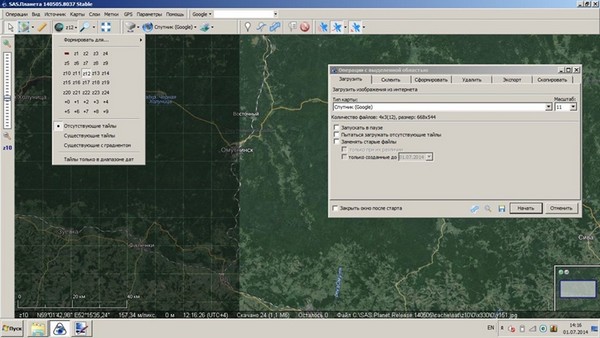

Выделяем интересующий масштаб — показывать отсутствующие тайлы

32:122

Видим, что не закачанные квадраты выделены серым цветом.

32:229

Можно запускать закачки нужных масштабов по очереди, дожидаясь полной выкачки каждого масштаба, а можно — запустить сразу все необходимые (они будут качаться параллельно).

32:549

8. После того как закачка завершена успешно — все. Можно брать ноутбук, втыкать в него GPS модуль (или соединять с модулем навигатора/планшета/телефона — если они это позволяют), и ехать в неизведанное.

32:916


33:1421

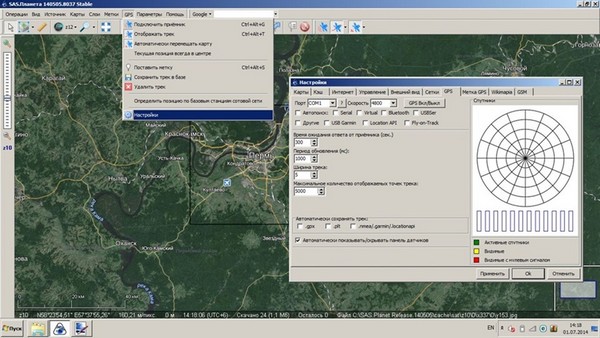

GPS — Настройки

33:1451

9. Также существует возможность запихнуть выкачанные карты непосредственно в навигатор на WinCE, либо в планшет/смартфон на Android. Но об этом — в следующей записи.

33:1745

Для тех, кому не терпится — ключевые слова 4pna, SAS4WinCE, SAS4Android.

33:1856

Для жителей Пермского края отдельно рекомендую к выкачке карты из вкладок "Генштаб — ТопоКарта (Маршруты.ru)" и "OSM — Карта OSM (mapsurfer.net)" — очень детальные, с хорошей привязкой.

33:2175




34:504

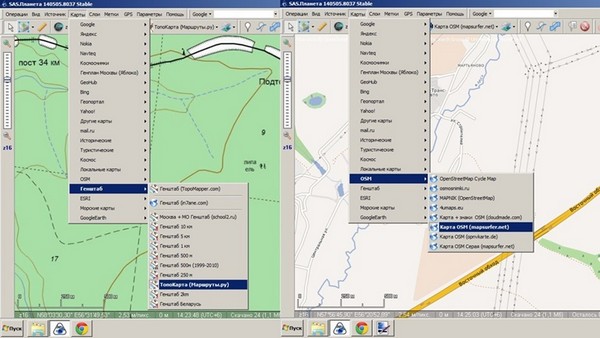

ТопоКарта и MapSurfer

34:539
