Чистка топливной системы и замена бензонасоса в Ford Mondeo своими руками

Содержание статьи:

0:37

1. Чистка топливного бака и замена сетки бензонасоса в Ford Mondeo

0:153

2 Промывка бензобака Ford Mondeo

0:208

3. Промывка бензонасоса в Ford Mondeo

0:271

4. Чистка наливной горловины бензобака Ford Mondeo

0:359

5. Замена топливного фильтра в Ford MondeoЗамена топливного фильтра в Ford Mondeo

0:499

1. Чистка топливного бака и замена сетки бензонасоса в Ford Mondeo

То, что бензобак моего Форда Мондео сильно загрязнен, было понятно сразу - машина не ехала. С утра ехала веселее (топливо отстоялось). Ехала веселее после заправки (во-первых он холодный, во вторых - "чистый" (хочется в это верить).

0:1032

В связи с вышесказанным, принято решение сделать вот что:
- снять бак (по предыдущим машинам знаю, что грязи там хватает)
- промыть бак ацетоном, возможно, применю свою любимую химию.
- пока бак снят - вырезать отверстие электролобзиком в кузове для последующего демонтажа бензонасоса (а не мучиться с ножницами по металлу, боясь что-либо повредить)
- заменить фильтр грубой очистки топлива
- промыть бензонасос в сборе.

0:1799

Снимаем бензобак
- Снимаем задний диван, просто тянем его вверх, крепится на двух защелках(на месте все поймете)
- Снимаем пыльник в который уходят провода на бензонасос.
- Отсоединяем штекер
— ВАЖНО: завести двигатель и дать ему заглохнуть, чтобы стравить давление из рампы
- Лезем под машину (важно найти яму подлиннее, так как не удобно залазать, или идеальный вариант - подъемник).

0:2505



- Отсоединяем штуцера от фильтра тонкой очистки топлива и от топливопровода. ВНИМАНИЕ: оттуда польется много бензина! Мне хватило принять бензиновый душ.

0:284

Чистка бензобака и топливного насоса в Ford Mondeo своими руками

1:789

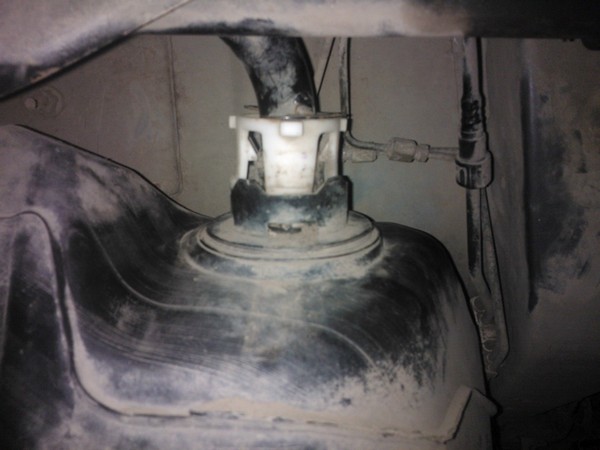

- Отсоединяем воздушный шланг (крепиться хитрым хомутом, но у меня уже поставил кто-то обычный червячный).

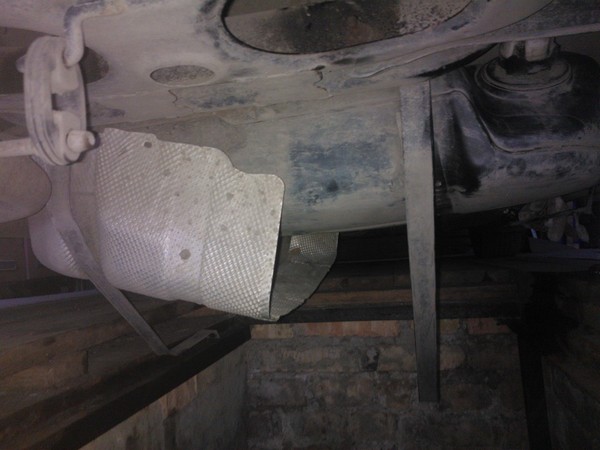

- Берем головку "на 13", удлинитель, и желательно трещотку, откручиваем два болта, которые крепят металлические ленты (эти ленты и притягивают бак к кузову).

1:1267


2:1772

ленты

2:1786

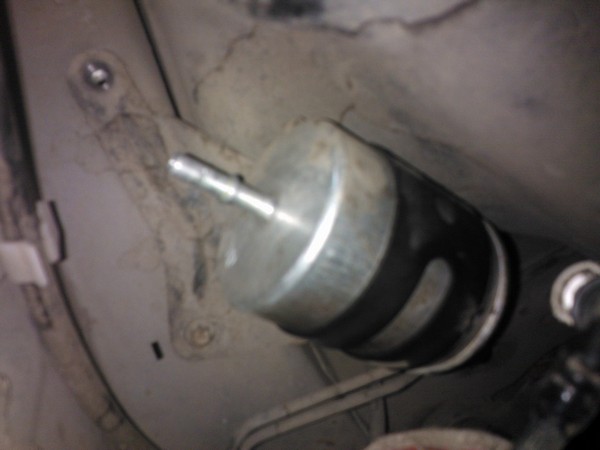

- Откручиваем головкой "на 8" два болта площадки, на которой крепится фильтр тонкой очистки, и снимаем все.

2:1981


3:2486



Санить в Альбом

3:31

- Нужно вынуть из бака патрубок наливной горловины. Крепится он сложной пластиковой втулкой. Снимался он тяжело, но я снял.

3:258


4:763

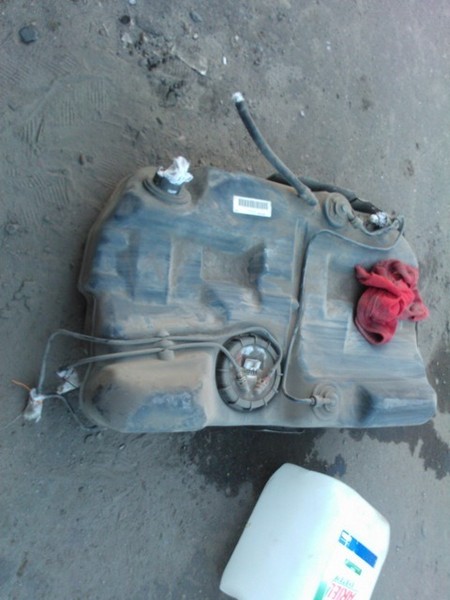

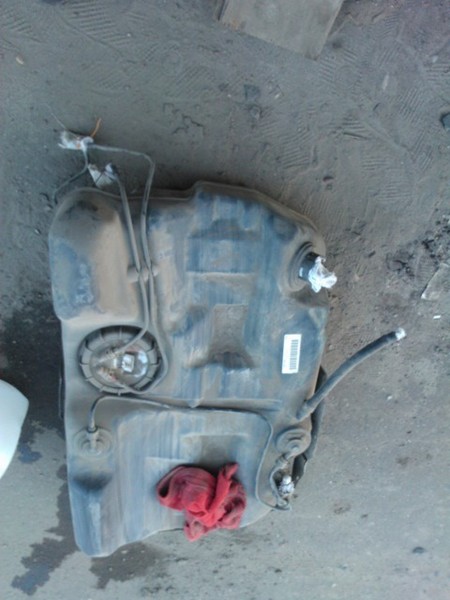

- Снимаем грязный бак

4:805


5:1310

Пытаемся отмыть

5:1343


6:1848

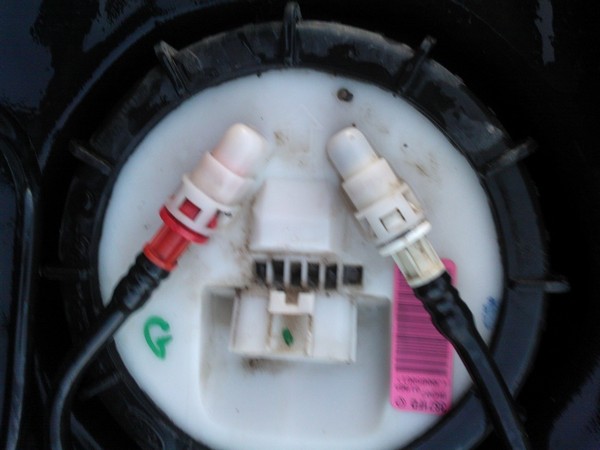

- запоминаем расположение штуцеров, так, на всякий.

6:1944


7:2449



Крышку бензонасоса откручивали в 4 руки и в 2 монтировки, без ударов молотком.

7:143


8:648

Очень грязный

8:677


9:1182

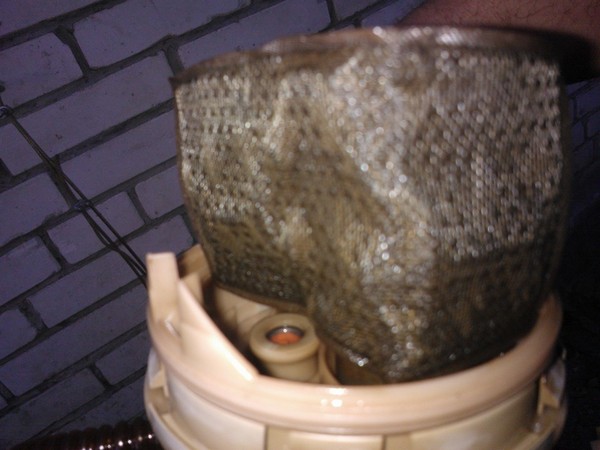

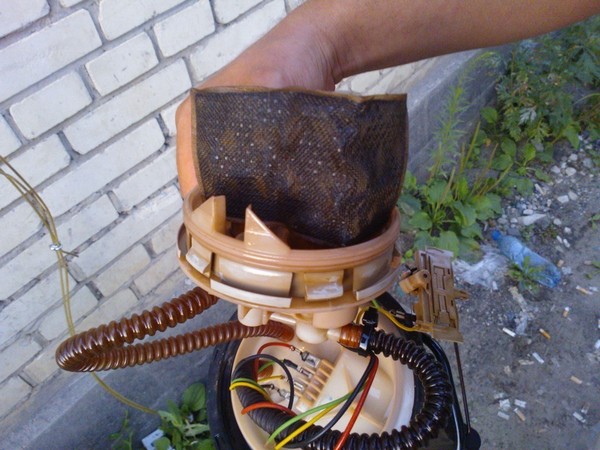

Бензонасос аж всосал внутрь сетку - так старался.

9:1275


10:1780

Как она вообще ездила?

10:1824

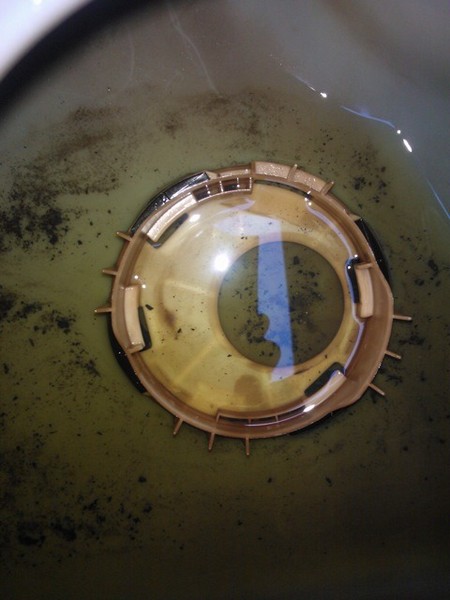

Самое интересное на дне стакана. Нет, это не муха…

10:1919


11:2424



Можно сажать картошку.

11:44


12:549

Наш бензин - самый качественный в мире.

12:623


13:1128

У меня сложилось впечатление, что фильтр грубой очистки ни разу не менялся.
Если у вас есть компрессор - продуйте хорошенько ввод наливного патрубка в бак – там очень много грязи и при разборе вся она попадает в бак.

13:1525

2 Промывка бензобака Ford Mondeo

Слов по минимуму. Все на фото:

13:1637


14:2142

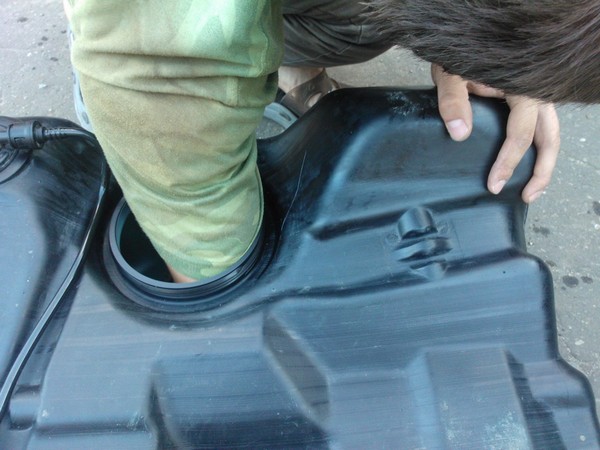

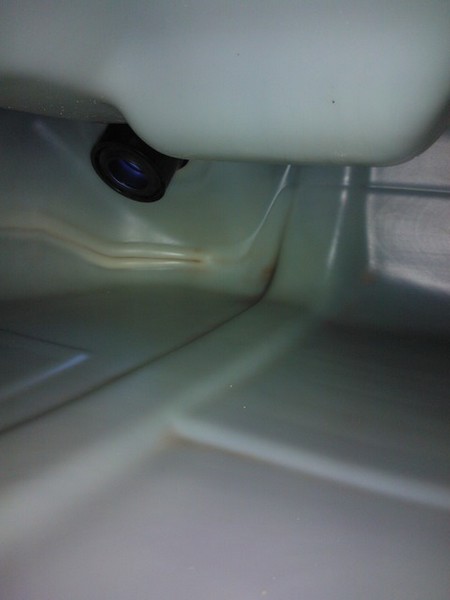

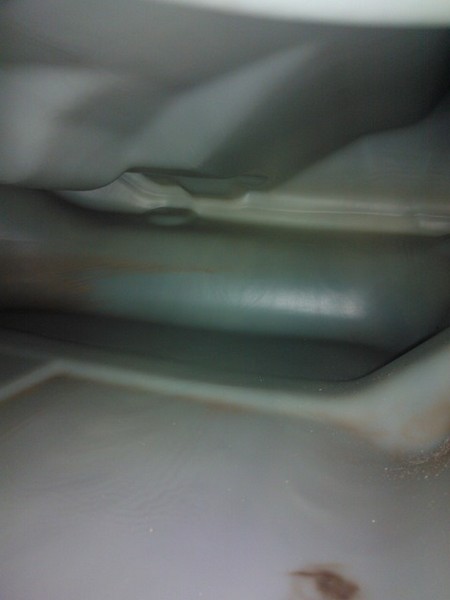

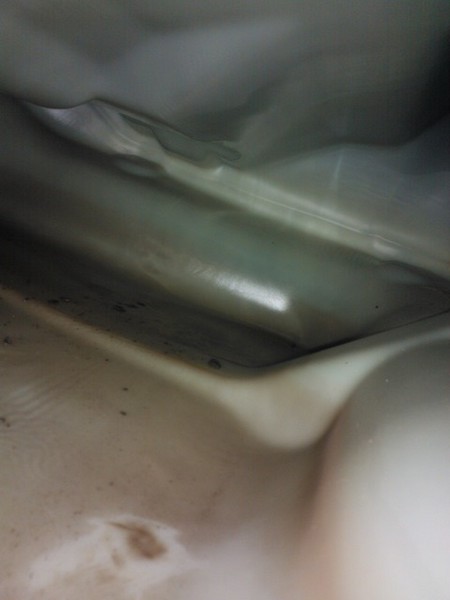

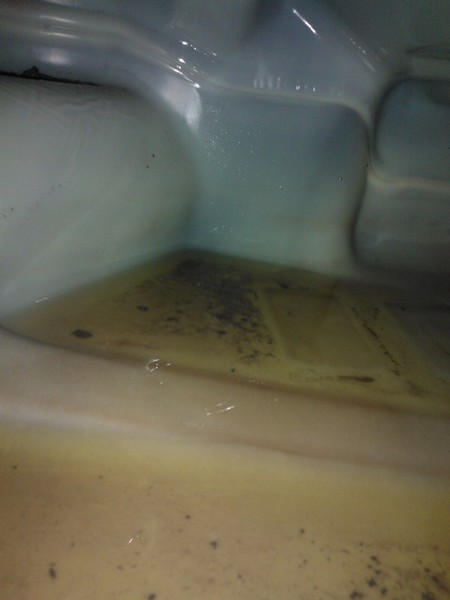

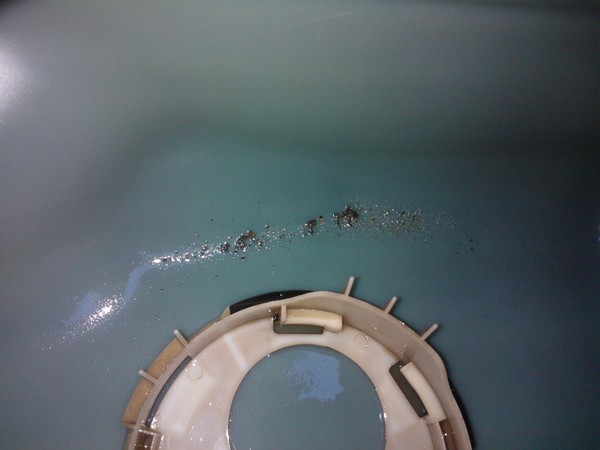

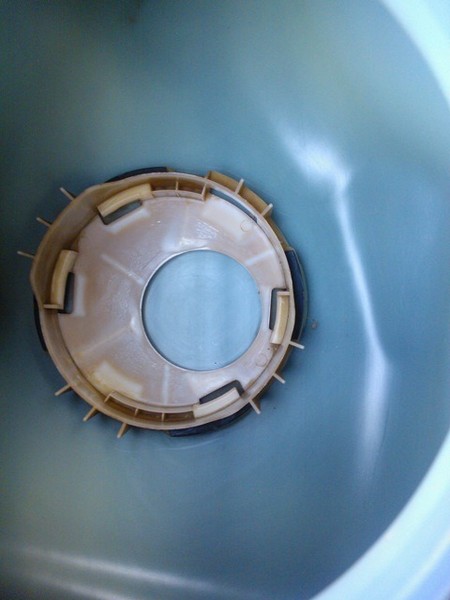

заглядываем в бак

14:35


15:540

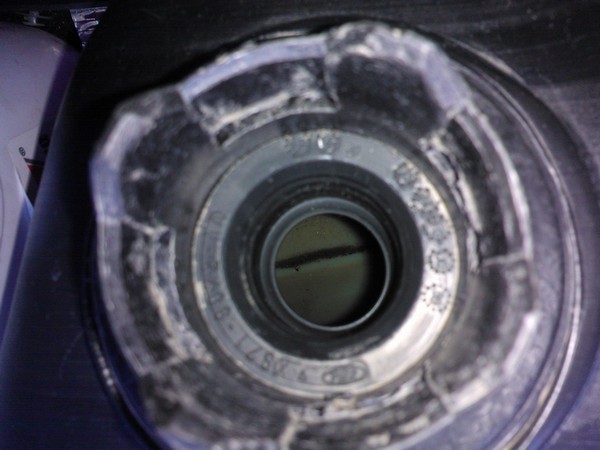

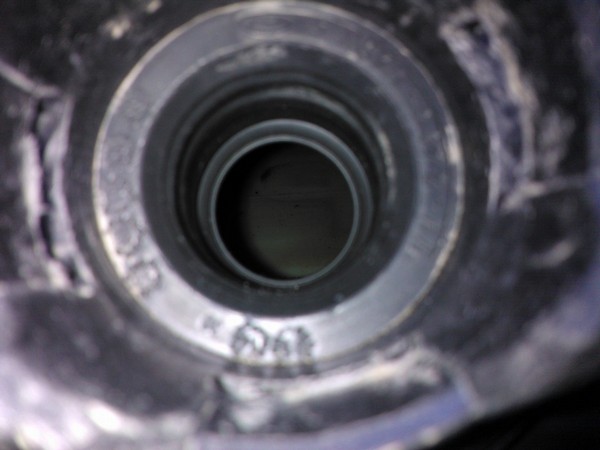

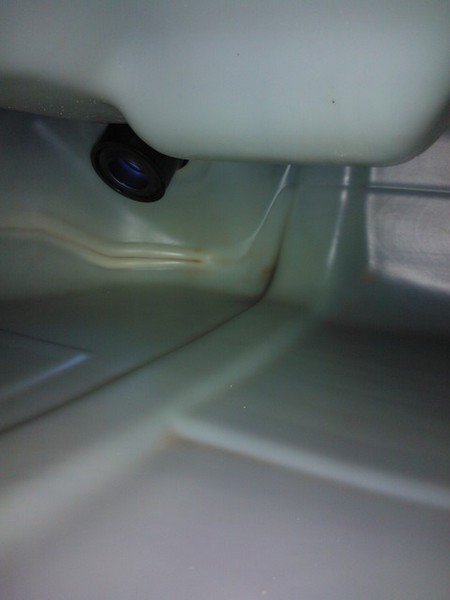

Заглядываем в наливное отверстие

15:605


16:1110


17:1615

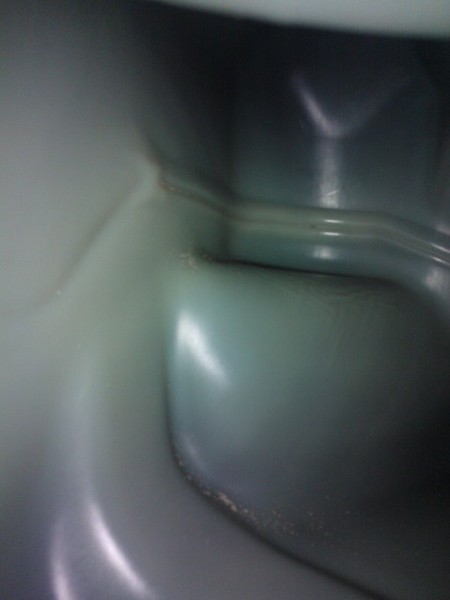

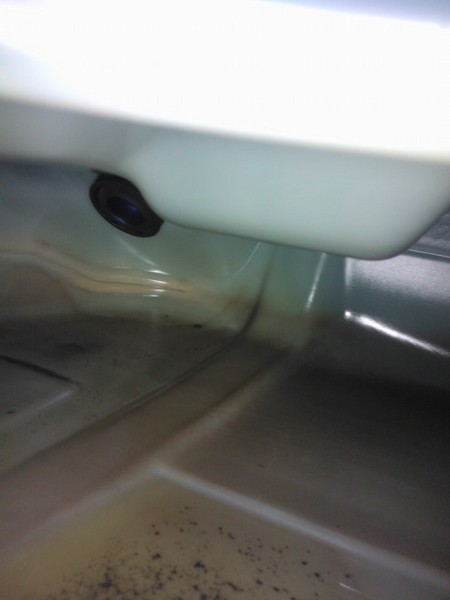

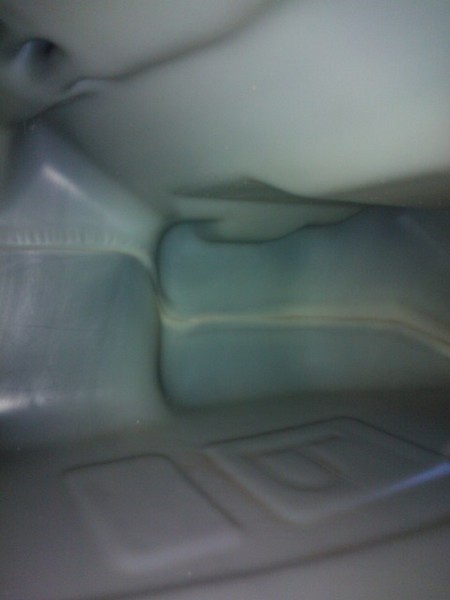

Дебри бака

17:1638


18:2143




19:504


20:1009

Берем 10л Ацетона

20:1043


21:1548

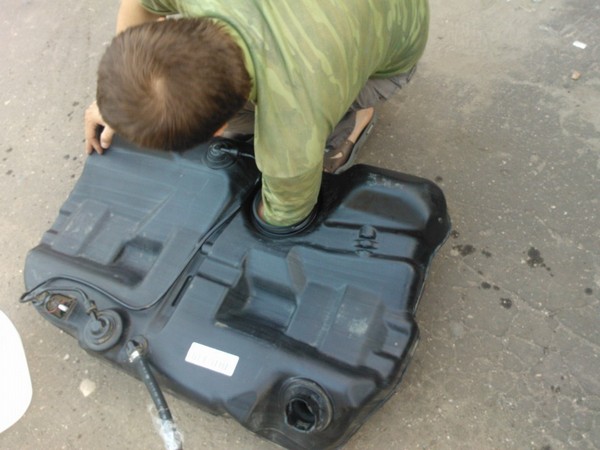

Моем

21:1560


22:2065




23:504

Обратить внимание на площадку б/н

23:569


24:1074

Так много грязи под ней.

24:1121


25:1626

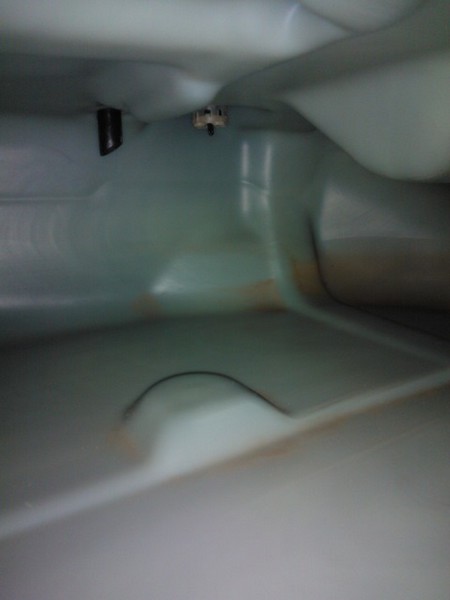

чистюля

25:1644


26:2149




27:504


28:1009


29:1514


30:2019



Собираем б/н

30:25


31:530

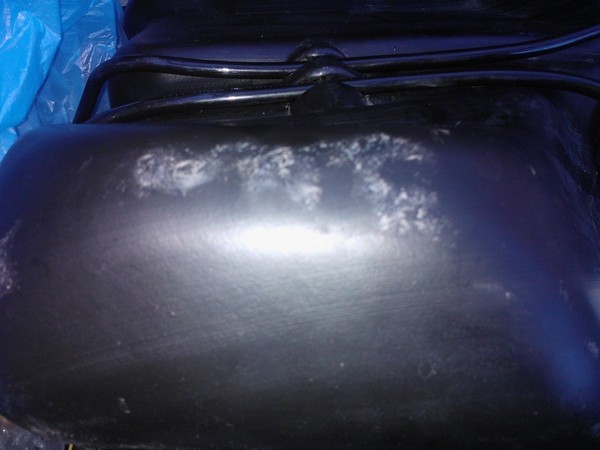

Видим, что бак терся

31:570


32:1075

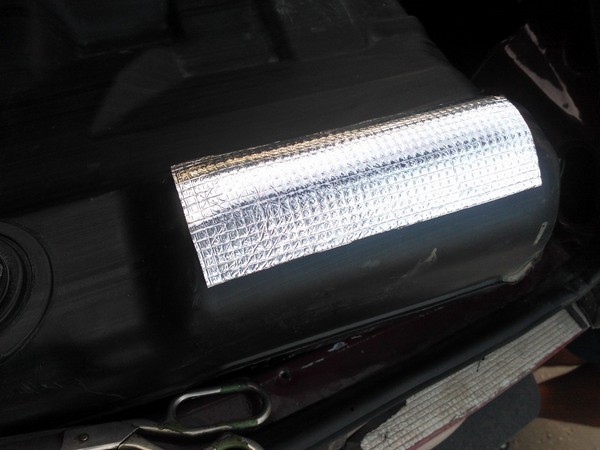

Клеим сплен

32:1100

3. Промывка бензонасоса в Ford Mondeo

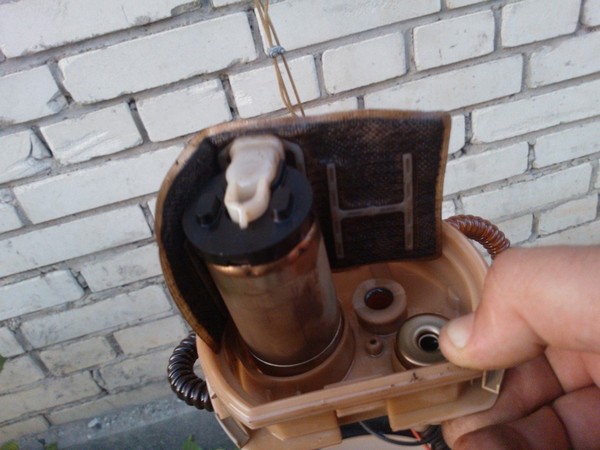

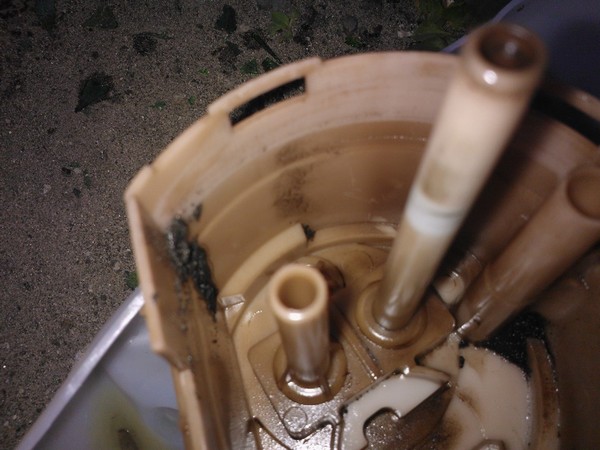

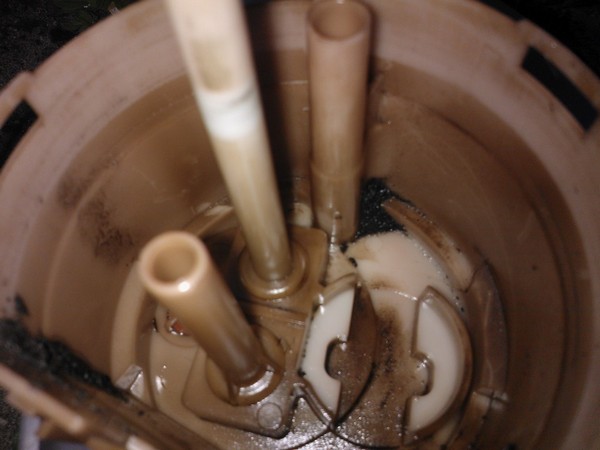

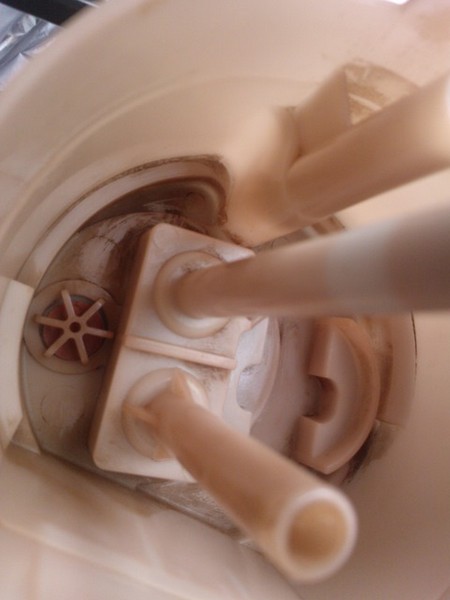

Разобрав б/н видим, что в стакане очень грязно. Моем также ацетоном. Дно бака мыть очень не удобно.
ВАЖНО: на дне стакана есть оранжевая круглая резиночка - она боится ацетона, поэтому стараемся на неё ацетон не лить.

32:1558


33:2063

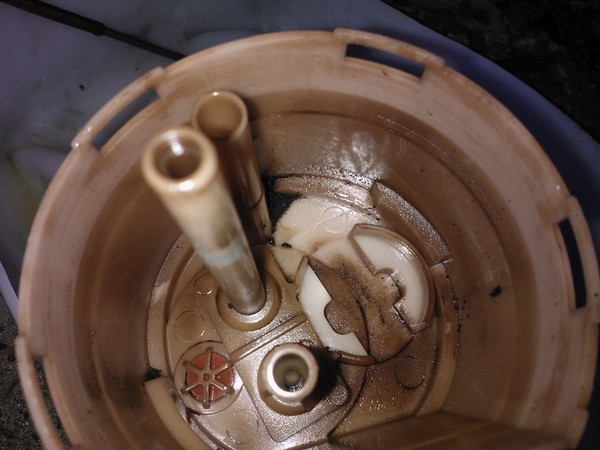

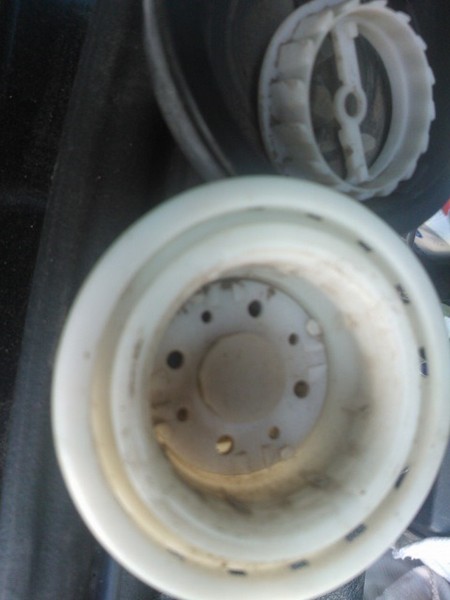

Было

33:11


34:516


35:1021


36:1526

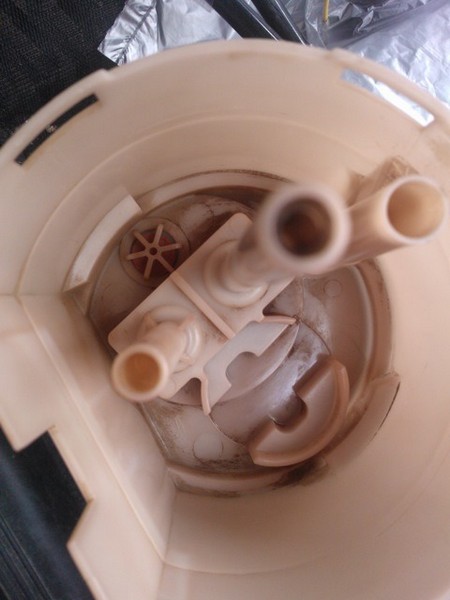

Стало

36:1540


37:2045



Стало

37:13

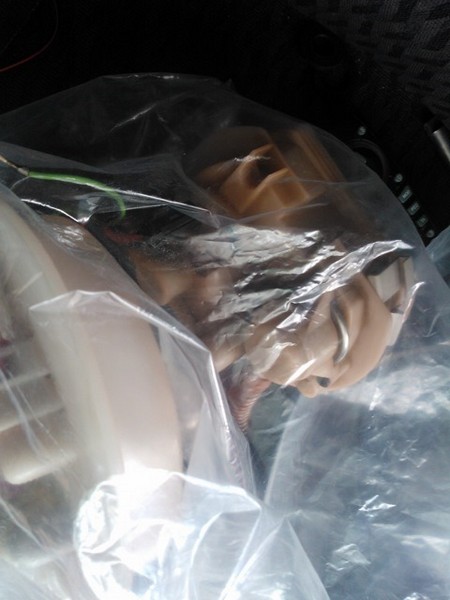

Все запчасти корпуса Б/Н также отмываем, и кладем в пакетик:

37:125


38:630

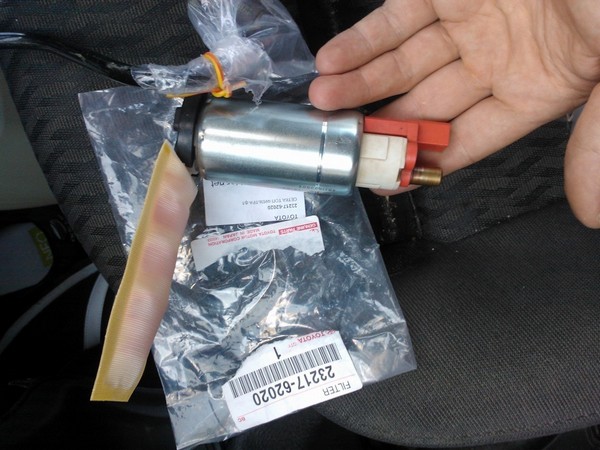

На мондеоклабе говорят что имеется 3 варианта фильтров грубой очистки топлива, которые подходят на Мондео:
1. 1071323-от 1 Фокуса, производитель FORD
2. FPS145-тоже от первого фокуса, производитель Spart.

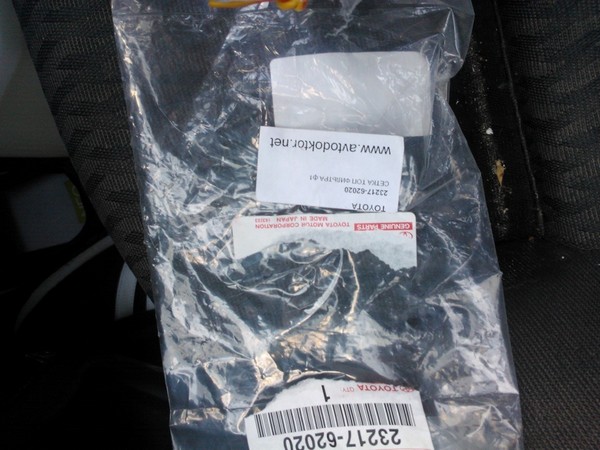

3. 23217-62020 фильтр, вроде как, тоже от Фокус 1. Производитель - TOYOTA
В наличии у себя в городе я нашел первый и третий, причем за первый мне зарядили 1500рэ (хотя на экзисте он стоит 600). А вот за Тойотовский – 250. Заказал ещё дополнительно и фордовский. Через неделю поменяю. Почему? Да потому что Тойотовский - прямой.

38:1541


39:2046




40:504


41:1009

И чтобы его воткнуть в стакан, приходится загибать, соответственно, площадь забора бензина сокращается.

41:1203

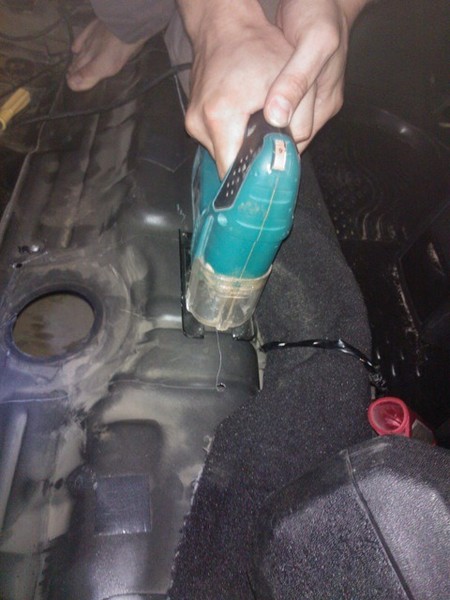

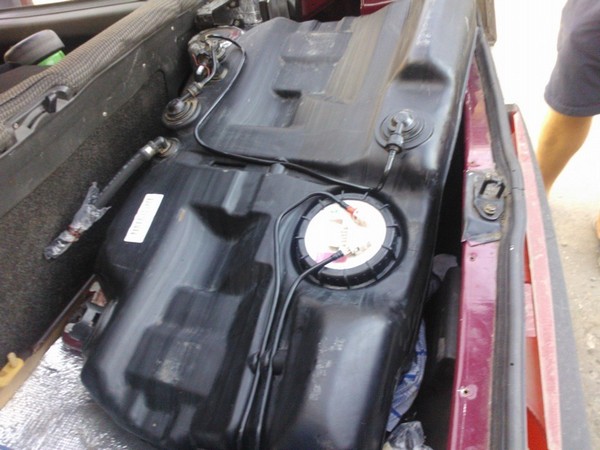

Скажу сразу - ацетон дает о себе знать. Поэтому если будете повторять процедуру - пилите кузов на свежую голову.

41:1409

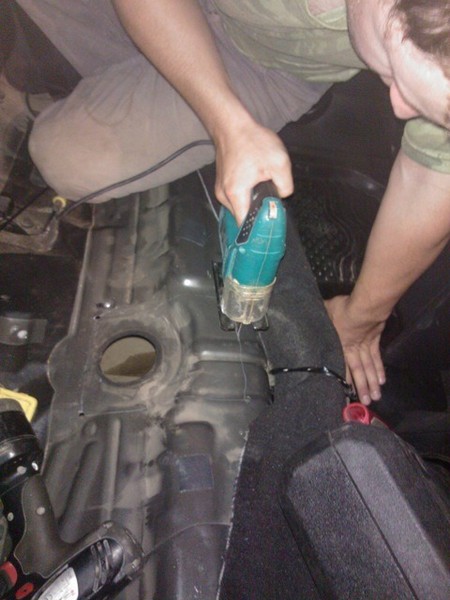

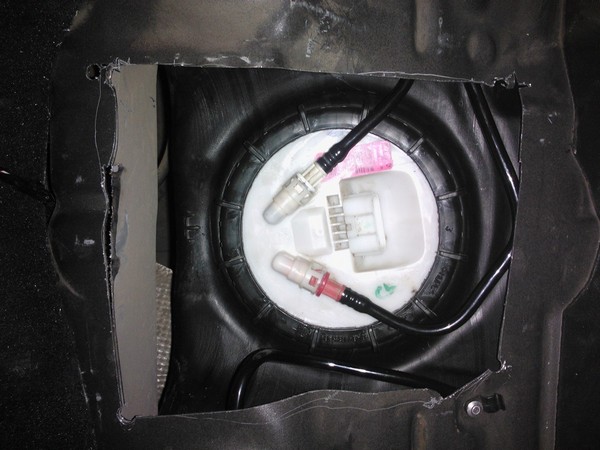

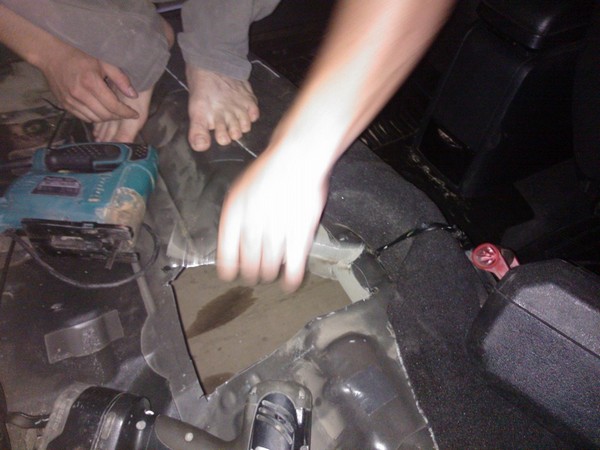

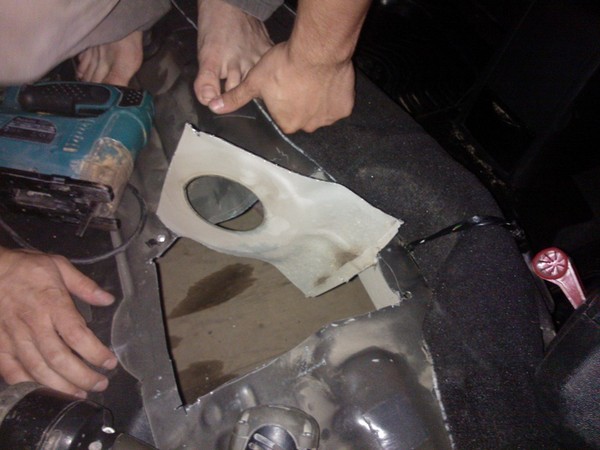

Фото процесса:

41:1439


42:1944


43:2449




44:504


45:1009


46:1514

4. Чистка наливной горловины бензобака Ford Mondeo

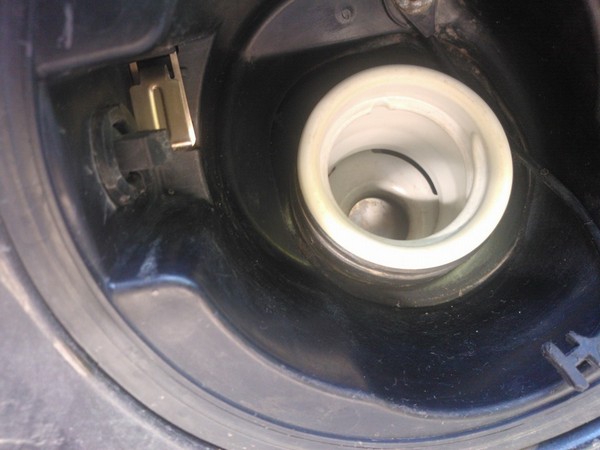

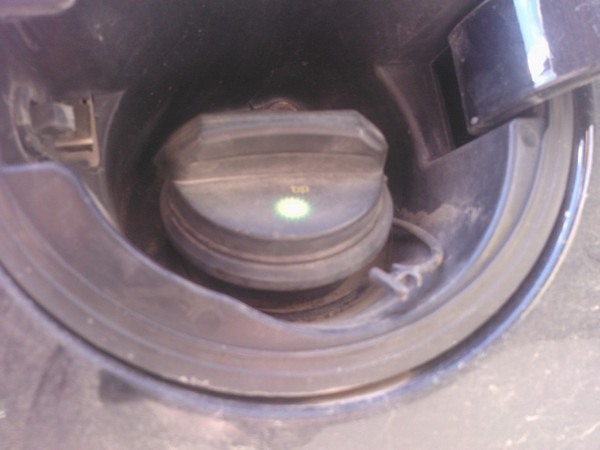

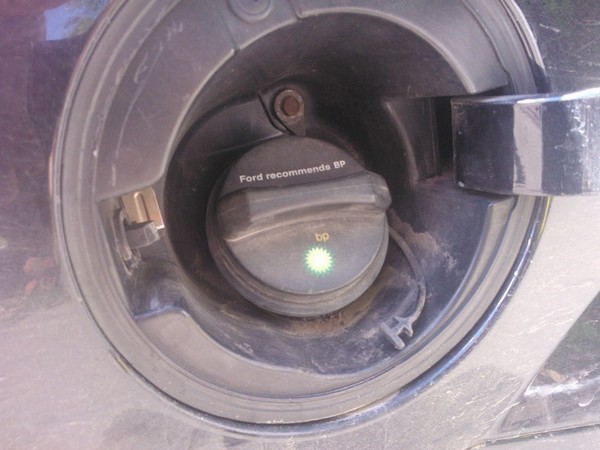

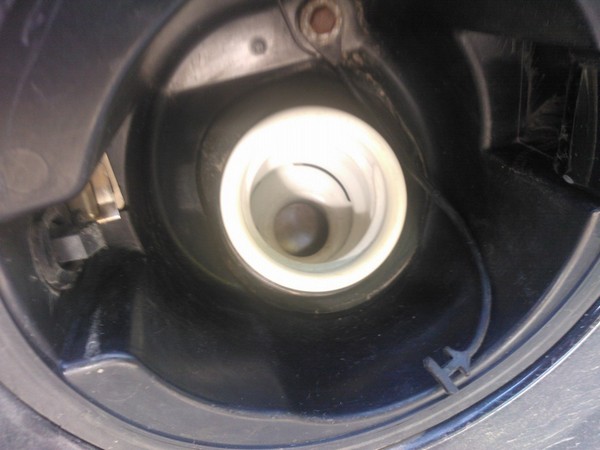

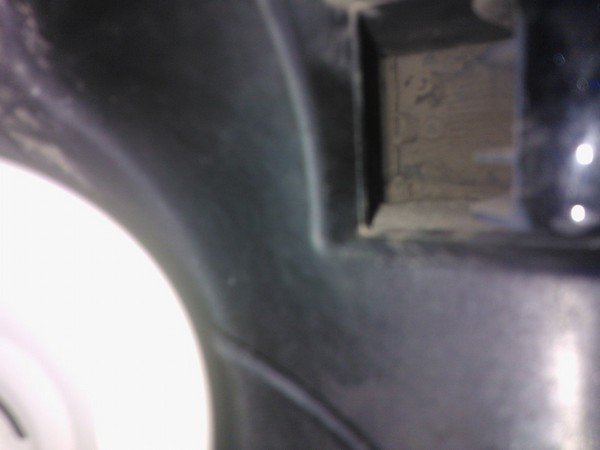

А вы обращали внимание на отсек за лючком? Если нет - обратите. У меня там было много грязи, земли. Она же была и на крышке наливной горловины, и внутри крышки, и внутри наливной горловины – везде. Грязь туда попадает через отверстия между наливной горловиной и корпусом отделения. Летит она от колес. Между локером и бампером должна быть пластиковая защита, а у меня её нет. Но крепежи под нее я нашел. Вывод – она просто потеряна.

46:2384




47:504

После продувки воздухом

47:552


48:1057


49:1562

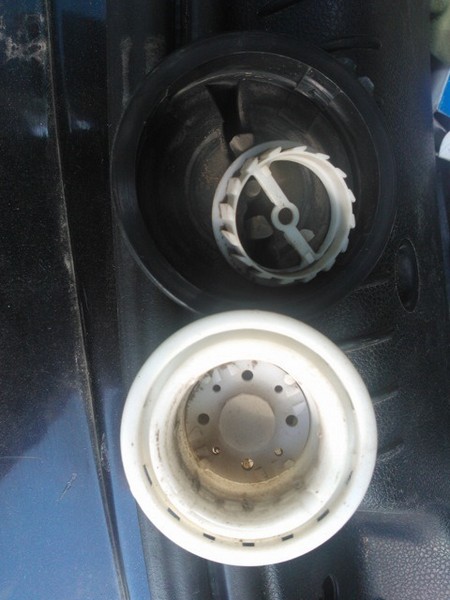

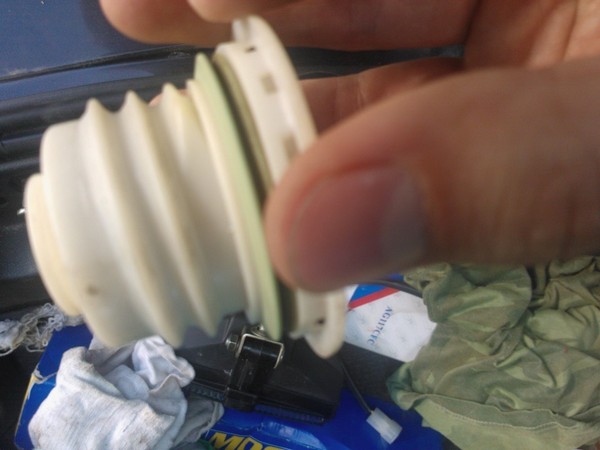

Разбираем крышку

49:1597


50:2102




51:504


52:1009

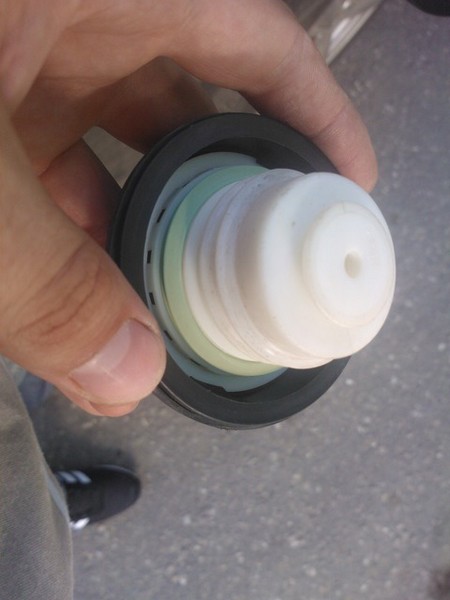

начинаем отмывать

52:1046


53:1551

отмыли

53:1567


54:2072

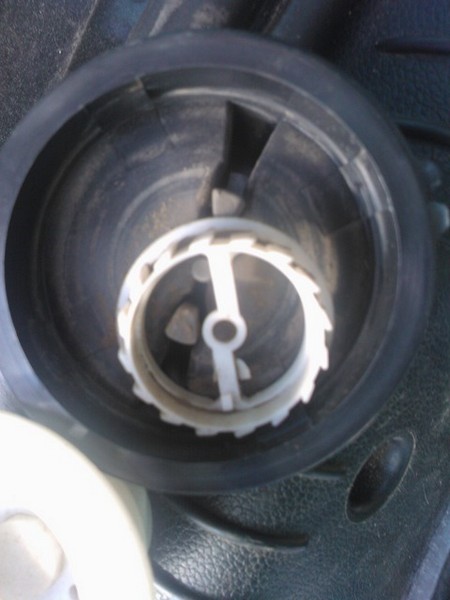

и наливную тоже

54:31


55:536

Ацетон хорошо справился

55:584


56:1089

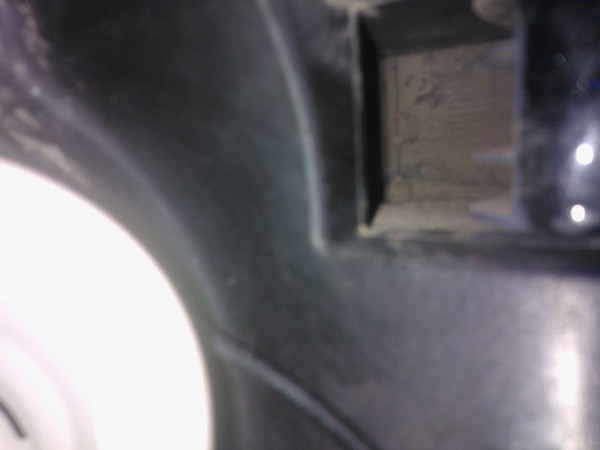

Сначала подумал, что отсюда грязь попадает, но нет…

56:1187

Подводя итоги по данному ТО, хочется указать следующие моменты:
- Работы по снятию, установке бака проводить либо на длинной яме, либо в идеале на подъёмнике.
- Желательно иметь компрессор, и перед всеми работами хорошенько продуть бак, а также близлежащие элементы, дабы сократить попадание пыли, грязи (если не жалко денег на мойку днища - вообще супер)
- Работы производить вдвоем. Быстрее и удобнее.

56:1922

- При установке бака на место, рекомендую обильно смазать наливную горловину силиконовой смазкой - в этом случае, вставляется лучше.
- Фильтр тоётовский не брать. Либо оригинал (подороже) либо спарт (дешевый).

56:2304



5. Замена топливного фильтра в Ford Mondeo

Пришла очередная замена топливного фильтра в Ford Mondeo. Сложного там ничего нет только надо постараться не завоздушить систему. Протираем всё от пыли и грязи, ведь топливная DELPHI любит чистоту.

56:428

Ход работ по замене топливного фильтра в Ford Mondeo

56:520

Вынимаем заранее купленный оригинальный фильтр DELPHI / HDF924, снимаем защитные колпачки, заполняем со шприца чистой соляркой, отставляем в сторонку.

56:789

Замена топливного фильтра в Ford Mondeo

57:1294

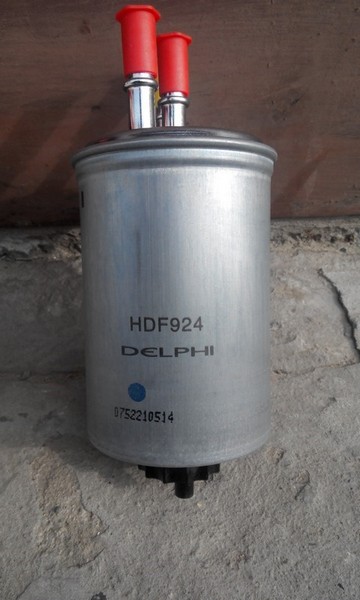

Оригинал DELPHI HDF924

57:1328


58:1833

Поближе

58:1851

Солярку я забыл купить на заправке. Но сделал так: снял обратку с фильтра это шланг с тройником опустил в чистую отрезанную пластиковую бутылку, завёл машину. За 10 сек пол бутылки налилось.

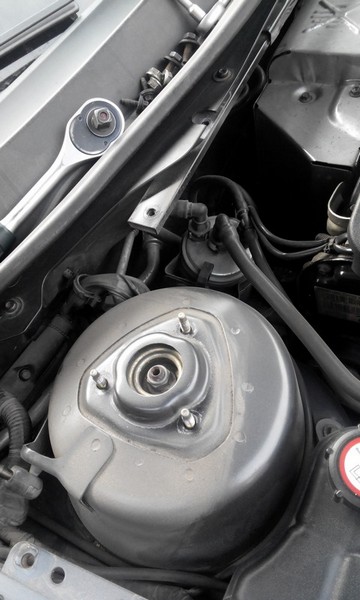

Затем укрываем тряпкой генератор, снимаем штуку, которая стоит на стойке амортизатора для лучшего доступа.

58:2396




59:504

Чуть разобрать

59:535

Затем снимаем два оставшихся шланга, аккуратно все шланги пластмассовые. Фиксаторы отщёлкиваются тонкой отвёрткой. Пальцами или отвёрткой сдавливаем два усика на защёлке одновременно пихаем вперёд, в образовавшуюся прорезь вставляем отвёртку и выпихиваем дальше. Вынимаем старый фильтр, но не выкидываем он нам нужен для экспертизы. Вставляем наш подготовленный фильтр, снимаем колпачки и доливаем солярку до краёв в каждую трубку.

59:1336


60:1841

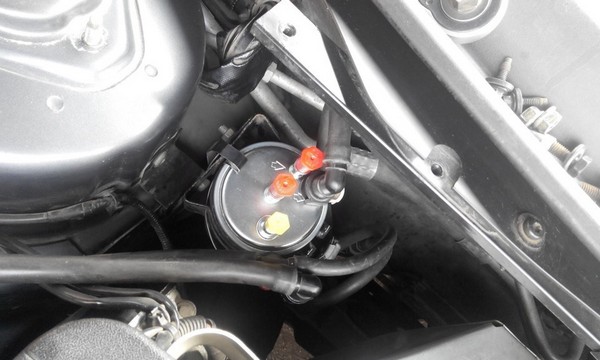

Новый фильтр уже на месте

60:1891

Ставим трубки на место, защёлкиваем фиксаторы, собираем то что разобрали. Заводим. Машина даже не чихнула.

60:2088

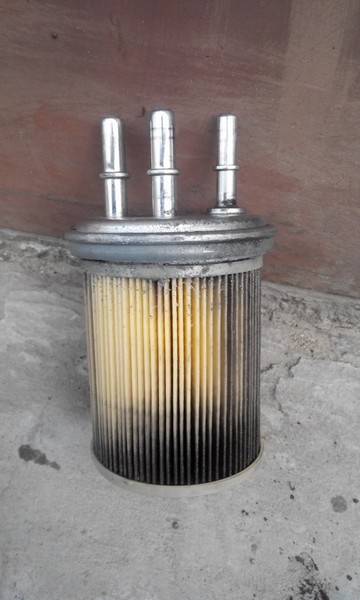

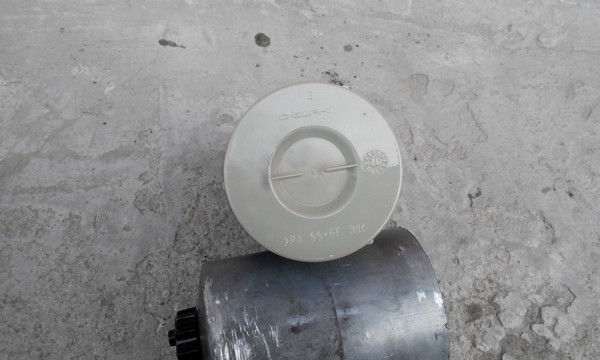

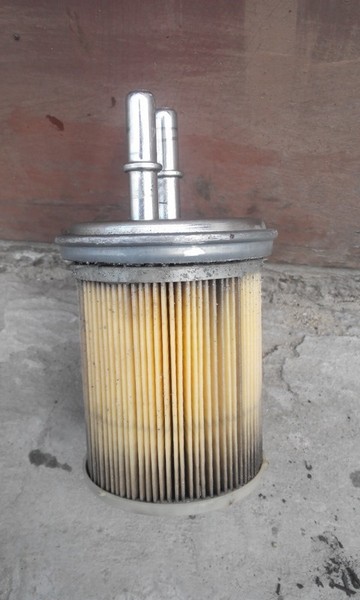

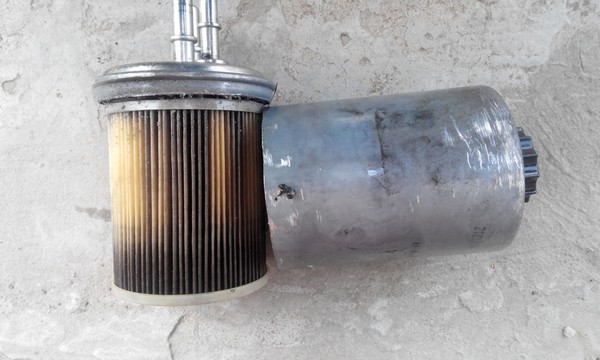

Далее берём болгарку и разрезаем старый фильтр, он проехал 25 тыс. Надо же посмотреть какой стал фильтрующий элемент после белорусскай солярки. Видим результат можно было тыс. 10 ещё ездить, но советуют менять после 10 тыс. пробега. Отстойник из фильтра сливал после зимы было немного жижи.

60:525


61:1030

Фильтрующий элемент тоже DELPHI

61:1087


62:1592


63:2097



Ещё можно поездить

63:37


64:542


65:1047

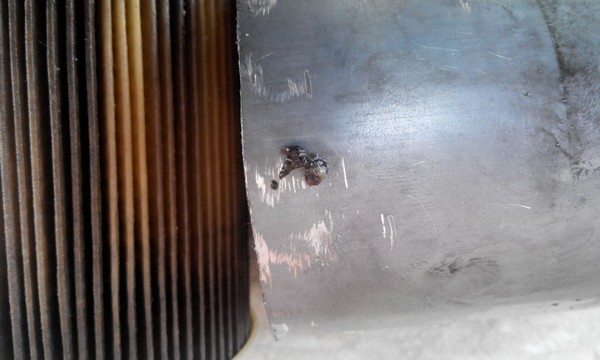

Что было на дне за 25 тыс.

65:1094

Насоса в баке у TDCI нет так что он не накачает топливо в фильтр, он встроен в секцию ТНВД. Если всё-таки завоздушили и машина не завелась, то делаем так: снимаем коричневую фишку с ТНВД. Чуть приоткручиваем гайки на форсунках, крутим стартером полилось топливо из-под гаек, всё закрутили фишку на место.

65:1643
