Чистка форсунок двигателя Hyundai Accent

Задача: очистка форсунок на Hyundai Accent

0:68

Чистка форсунок двигателя Hyundai Accent

1:573

Нам понадобятся:
— Очиститель карбюратора
— Нормально-разомкнутая кнопка
— Немного проводов
— Какая либо нагрузка (лампочка, я взял движочек от старого магнитофона)
— Изолента
— Капроновые стяжки (или обычные хомуты)
— Аккумулятор или 12в выпрямитель
— Головка на 12, с удлинителем
— Ключ на 10
— Плоская отвертка
— Крестообразная отвертка
— Часа 3-4 времени

1:1248

 Приступим

1:1281

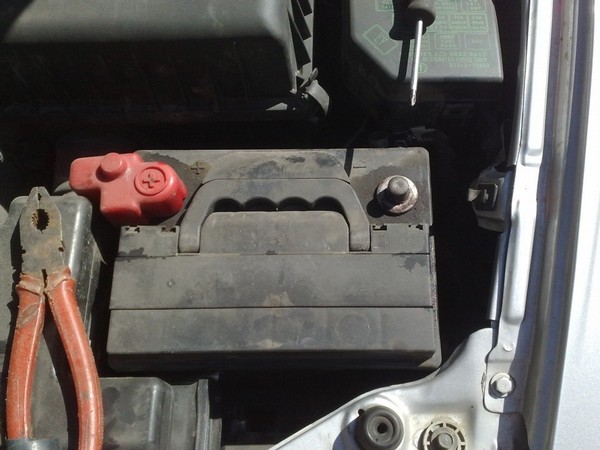

1.Открываем капот, снимаем клемма с аккумулятора  (он то мне потом и понадобился).

1:1436

Чистка форсунок двигателя Hyundai Accent

2:1941

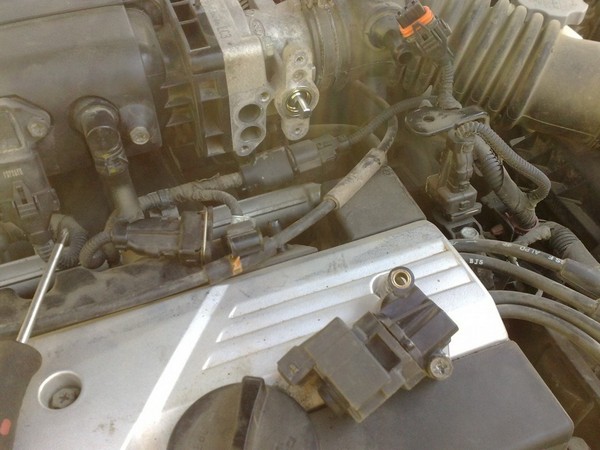

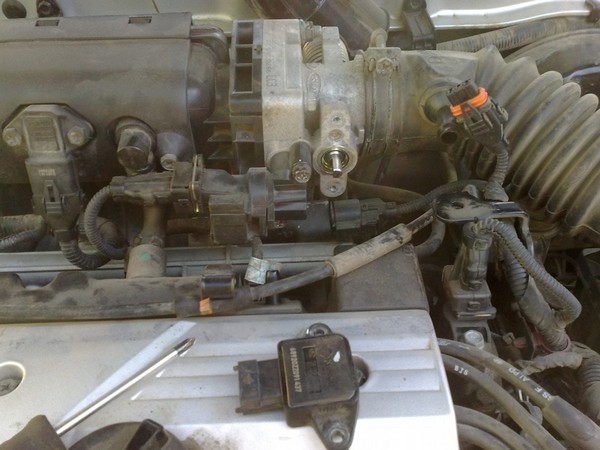

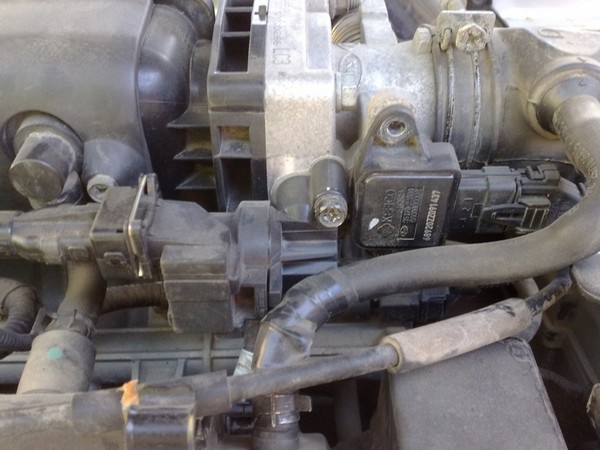

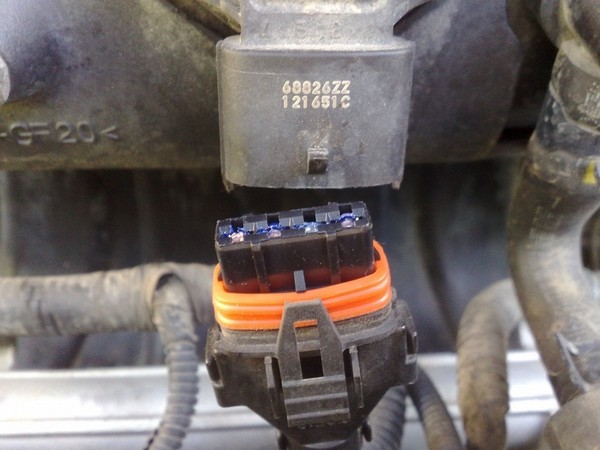

2.Затем снимаем разъемы с регулятора холостого хода (РХХ), с датчика абсолютного давления и датчика положения дроссельной заслонки (ДПДЗ). Для удобства я снял ДПДЗ и РХХ. С РХХ надо быть осторожнее, можно порвать прокладку, что я и сделал. На время пришлось вырезать из картона.

2:2446



Чистка форсунок двигателя Hyundai Accent

3:504

clip_image003

4:1009

Чистка форсунок двигателя Hyundai Accent

5:1514

clip_image005

6:2019



3. Снимаем резиновую гофру с воздушного фильтра и с дроссельной заслонки. Предварительно сняв с самой гофры небольшой шланчик (который постоянно перетирается)

6:294

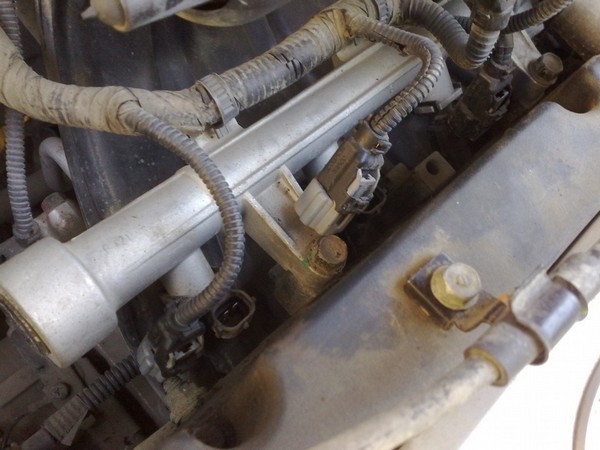

4. Снимаем разъемы с ПЕРВОЙ и ВТОРОЙ форсунки, с третьей и четвертой можно снять потом, когда снимете рампу.

6:492

Чистка форсунок двигателя Hyundai Accent

7:997

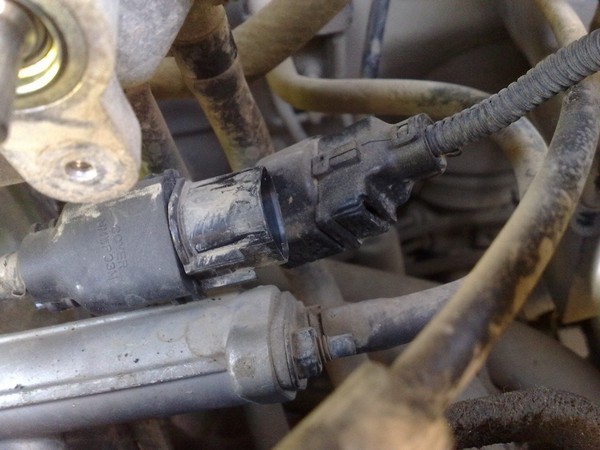

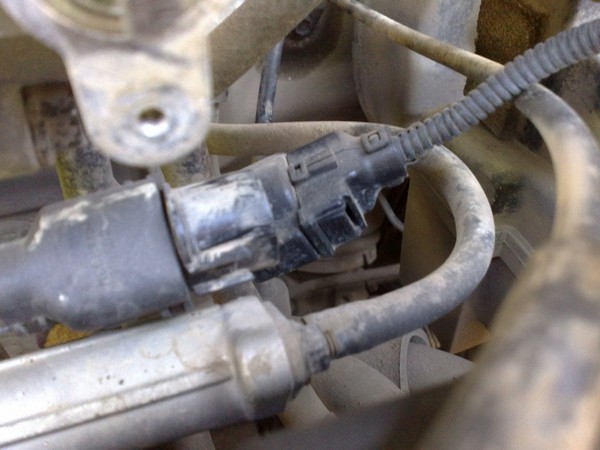

Разъединяете разъем питания двух других форсунок.

7:1093

clip_image007

8:1598

Чистка форсунок двигателя Hyundai Accent

9:2103

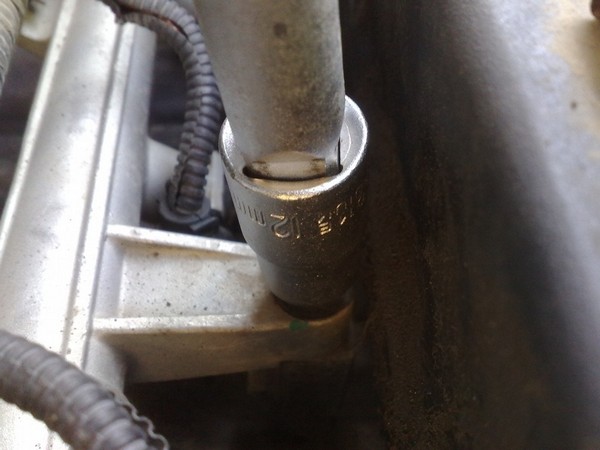

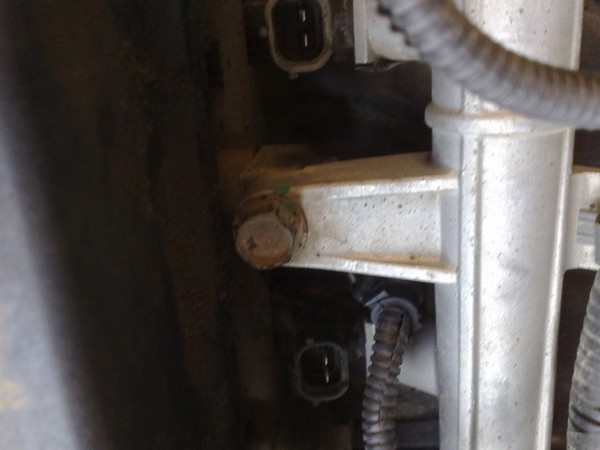

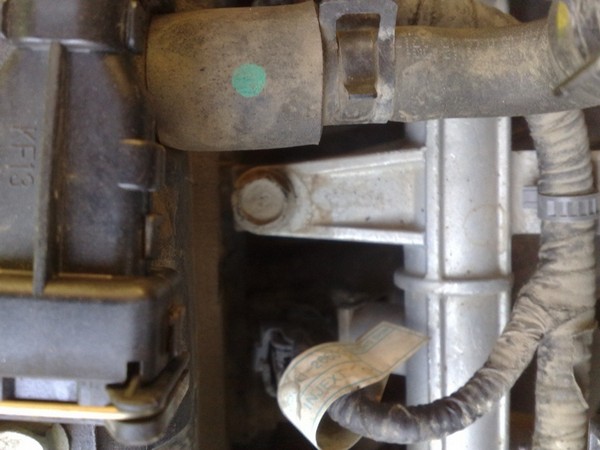

5. Откручиваем 2 болта головкой на 12 с удлинителем

9:92

Чистка форсунок двигателя Hyundai Accent

10:597

Чистка форсунок двигателя Hyundai Accent

11:1102

clip_image011

12:1607

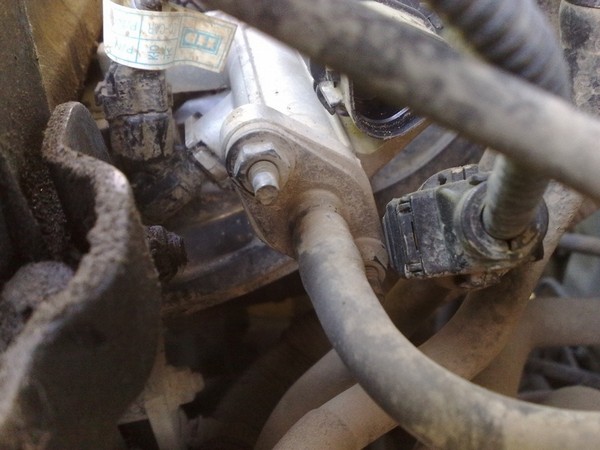

Откручиваем топливный шланг от самой рампы ключом на 10 в форме трубочки или головкой с удлинителем.

12:1793

Чистка форсунок двигателя Hyundai Accent

13:2298



Будьте осторожны, после снятия шланга вытечет какое-то количество бензина.

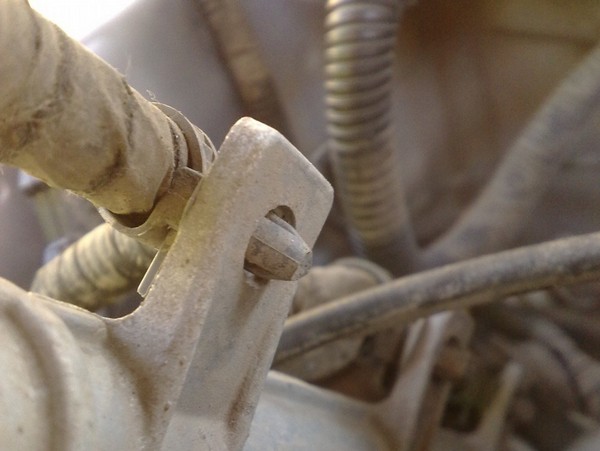

Чтобы снять рампу и не повредить хомуты крепления проводов к рампе, снимаем их.

13:286

clip_image013

14:791

Можно снять и после извлечения форсунок из ГБЦ.

14:881

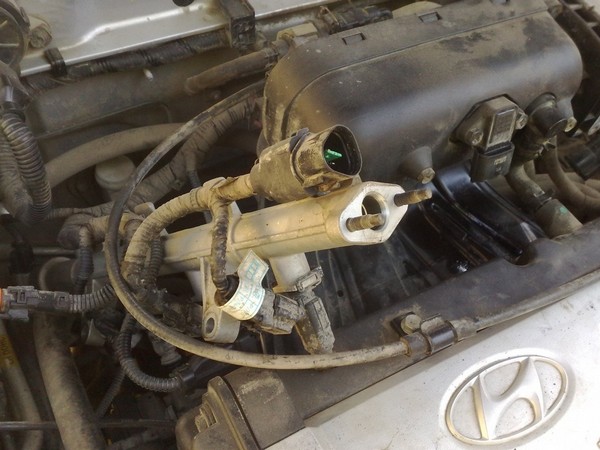

6. ОСТОРОЖНО возвратно поступательными движениями из стороны в сторону вытягиваем рампу с форсунками из ГБЦ.

14:1084

Чистка форсунок двигателя Hyundai Accent

15:1589

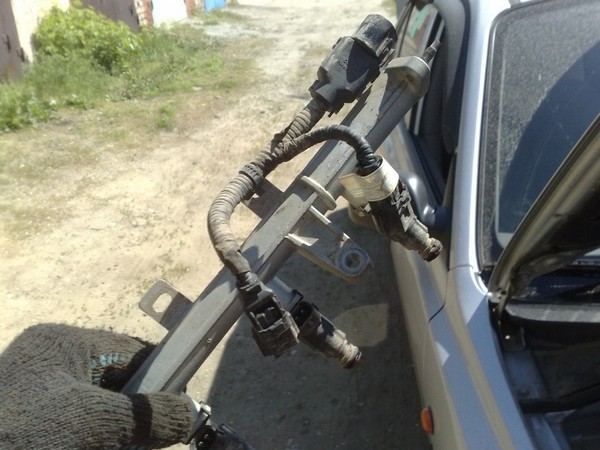

Аккуратно выводим всю рампу и форсунки из моторного отсека

15:1701

Чистка форсунок двигателя Hyundai Accent

16:2206



clip_image016

17:504

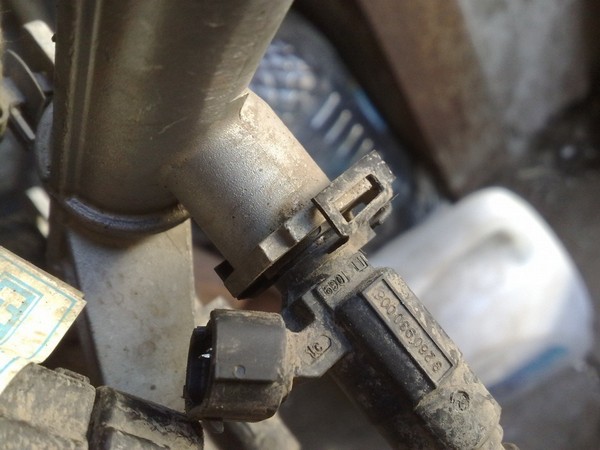

Снимаем защелки с форсунок.

17:558

Чистка форсунок двигателя Hyundai Accent

18:1063

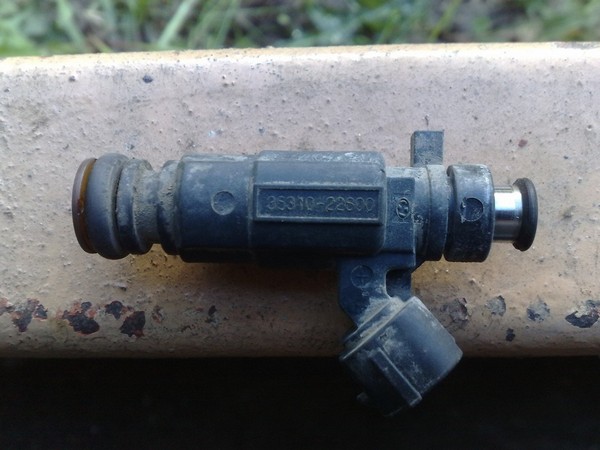

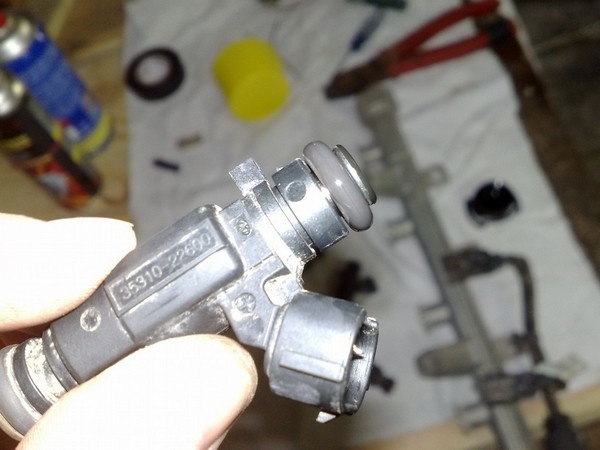

Фото самой форсунки с партнамбором.

18:1132

Чистка форсунок двигателя Hyundai Accent

19:1637

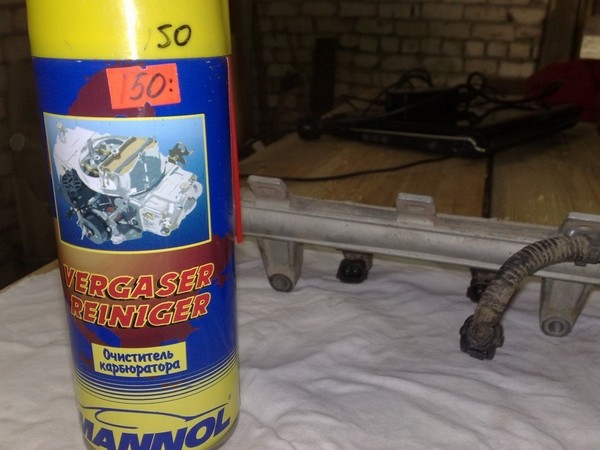

7. Вот собственно и сам очиститель

19:1702

clip_image019

20:2207



продается в любых автозапчастях, покупал в районе 300р.

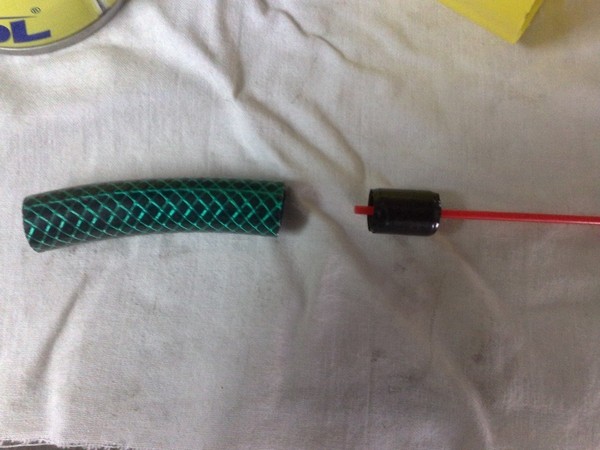

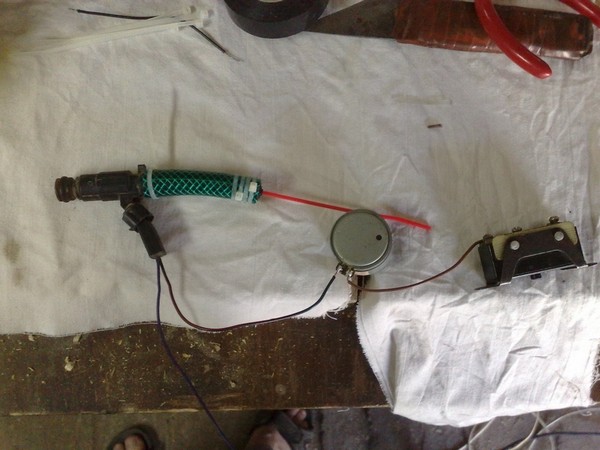

Нормально разомкнутая кнопка, нагрузка, кусок шланга.

20:201

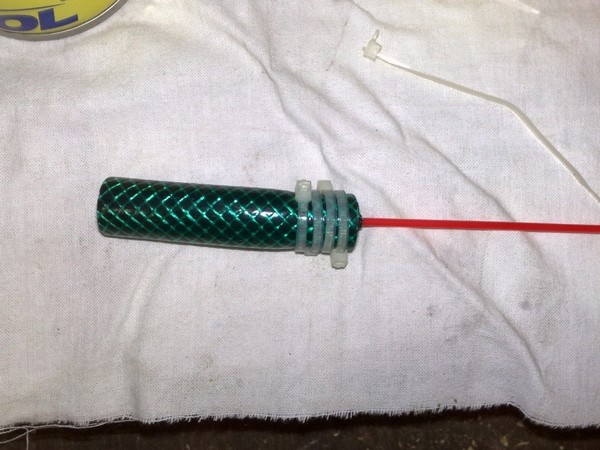

На трубочку что идет в комплекте с очистителем я намотал хороший такой слой изоленты, под диаметр шланга. И закрепил все это дело стяжками.

20:458

clip_image021

21:963

clip_image022

22:1468

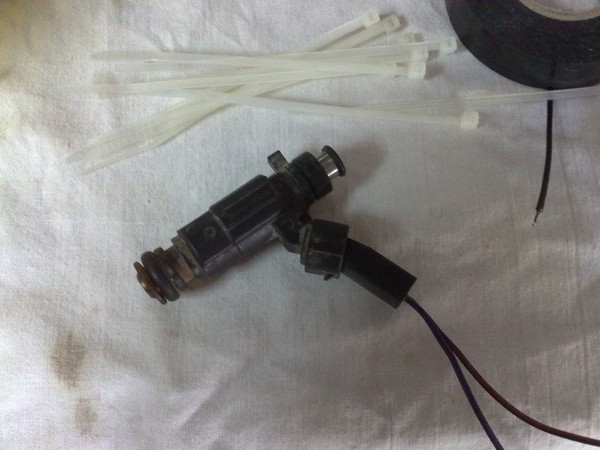

Все соединения пропаял, ответный разъем для форсунки был сделан путем обтачивания ножем какого то старого разъема от жигулей))

22:1704

Чистка форсунок двигателя Hyundai Accent

23:2209



НЕ ПУТАЕМ + и — на самой форсунке. Контакт с + обозначен.

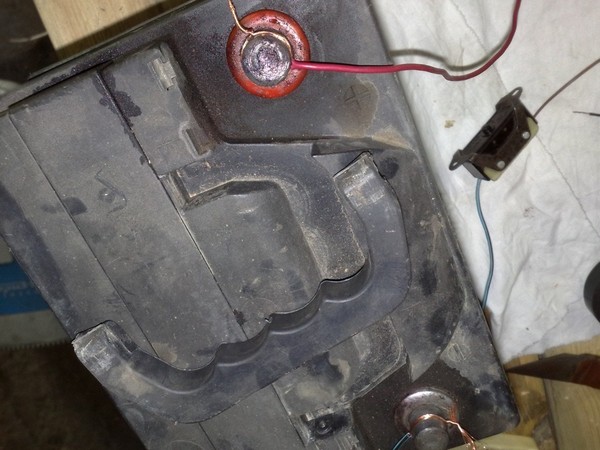

8. Все форсунки предварительно замачивал в жидкости для очистки карбюратора (просто напрыскал в стакан). Принес из машины аккумулятор, от которого очень удачно на весу оторвалась ручка, и он грохнулся прямо на розетку удлинителя.

23:523

Чистка форсунок двигателя Hyundai Accent

24:1028

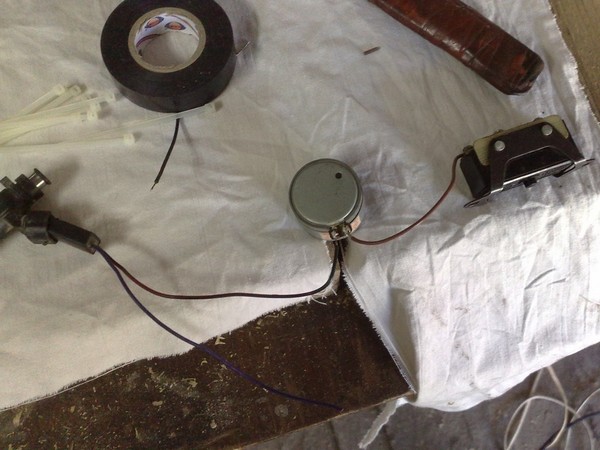

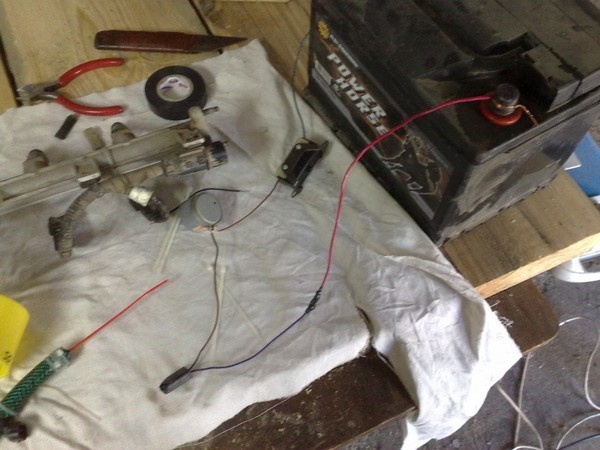

9. Собираем всю схему

24:1069

clip_image025

25:1574

clip_image026

26:2079



Чистка форсунок двигателя Hyundai Accent

27:504

10. Суть процесса такова, нажимаем на кнопку эл. цепи, форсунка соответственно открывается, и в этот момент нажимаем на баллончик (подаем в форсунку жидкость). Желательно пощелкать эл. кнопкой для большего эффекта.

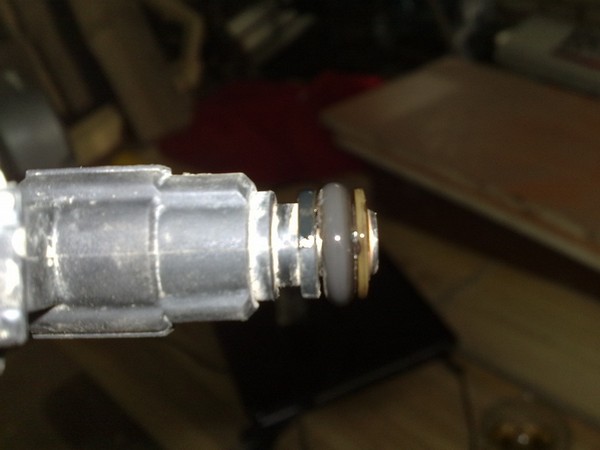

11. После того как все форсунки будут промыты, собираем все в обратной последовательности. Все уплотнительные резиновые колечки я смазал маслом, дабы их не закусило

27:1196

Чистка форсунок двигателя Hyundai Accent

28:1701

Чистка форсунок двигателя Hyundai Accent

29:2206

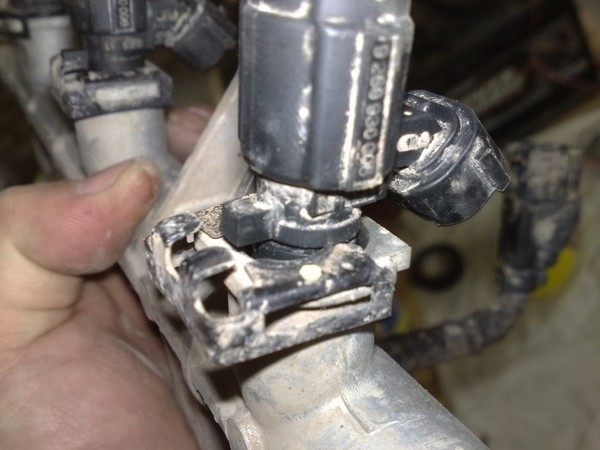

12. После установки форсунок в рампу, вставляем защелки на место, в специальный паз на форсунке

29:174

clip_image030

30:679

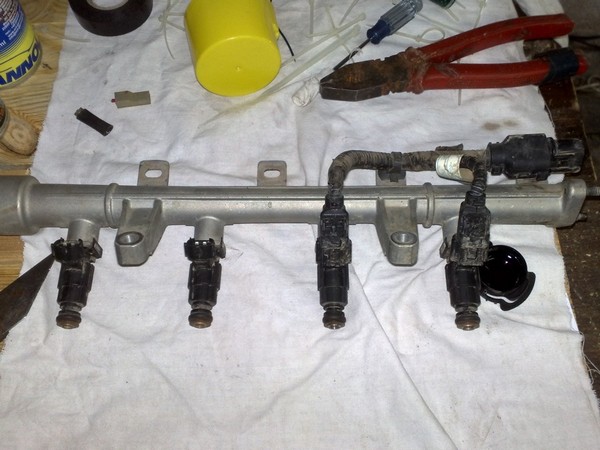

Рампа целиком в сборе

30:722

clip_image031

31:1227

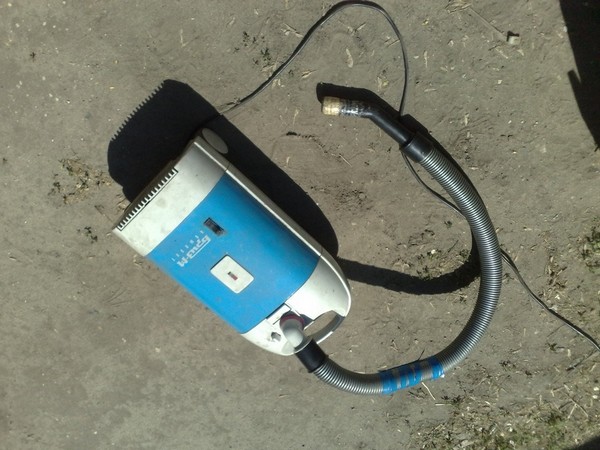

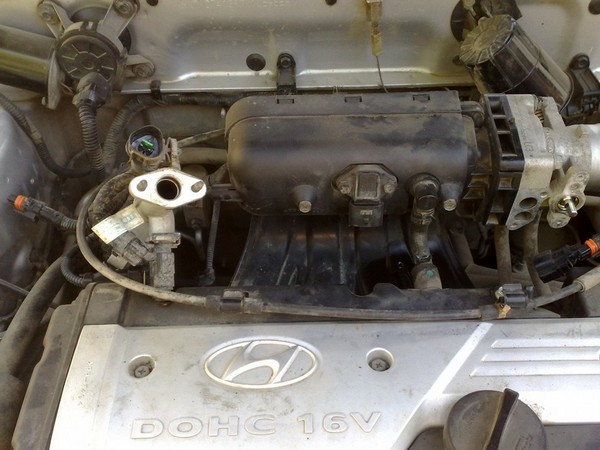

13. Перед установкой рампы в ГБЦ я пропылесосил всю пыль и мусор около посадочных отверстий форсунок, дабы это все не оказалось внутри двигателя.

31:1494

clip_image032

32:1999

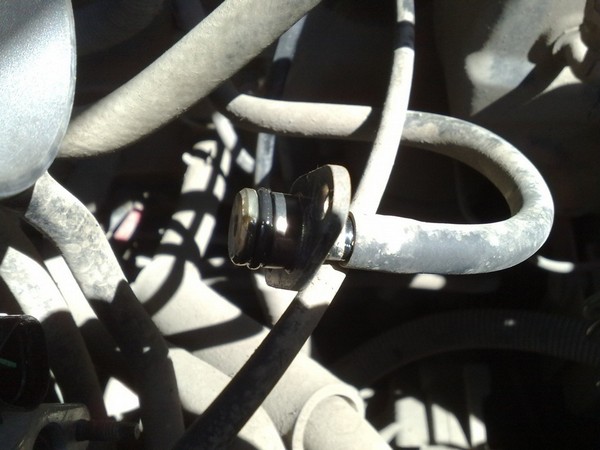

Маслом помазал и уплотнительное колечко шланга подачи топлива.

32:119

Чистка форсунок двигателя Hyundai Accent

33:624

Прикручиваем рампу и все датчики на место, устанавливаем резиновую гофру. ставим аккумулятор, пробуем заводить.
Первый запуск возможен дольше обычного, так как рампа пустая без бензина.

33:969

Результат промывки форсунок на Hyundai Accent: Более ровная работа двигателя на ХХ, прибавилось динамики.
