ШРУС Лада Калина

Содержание статьи:

  1. Замена внешнего и внутреннего ШРУСа на Калине
  2. Замена пыльника гранаты (ШРУСа) в Ладе Калина

Замена внешнего и внутреннего ШРУСа на Калине

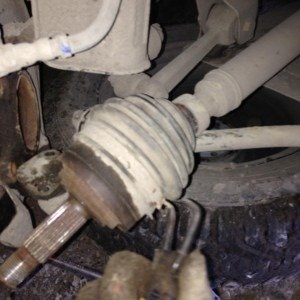

ШРУС Лада Калина

Основной причиной неисправности ШРУСсов (шарнир равных угловых скоростей) на Калине является разгерметизация пыльников Шруса. Изначально неправильно установленные пыльники, а точнее неплотно затянутые хомуты и прохудившиеся или протертые пыльники не дают нормальной герметизации узлу.

Под них начинает попадать вода и грязь. Постепенно смазка превращается в ржавую кашу и перестает выполнять свои функции. Первым признаком неисправного ШРУСа является хруст в районе переднего колеса при вывернутых колесах в момент начала движения. В более запущенных случаях такой хруст появляется при менее выраженных нагрузках на колесо.



Замена вешнего шруса на автомобиле Лада Калина не представляет серьезной сложности. Справиться с данное операцией может человек имеющий хотя бы минимальные представления о ремонте автомобиля своими руками.

Для замены внешнего шруса на Ладе Калине нам понадобятся:

1. Трещотка или вороток

2. Удлинитель для наращивания воротка или трещотки (подойдет кусок трубы подходящего диаметра)

3. Головка на 17

4. Головка на 30

5. Молоток

6. Домкрат

Замена внутреннего ШРУСа на калине

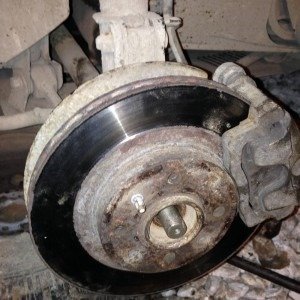

Для начала необходимо вывесить колесо.  Перед тем как поставить автомобиль на домкрат необходимо сорвать болты крепления колеса и ступичную гайку. С помощью воротка и головки на 30 срываем гайку ступицы. Для этого лучше нарастить вороток (например, металлической трубой подходящего диаметра). Колесные болты откручиваем балонником. После того как мы снимем колесо и гайку перед нами предстанет следующая картина:

Замена внешнего и внутреннего ШРУСа на Калине

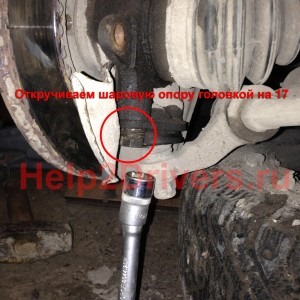

Теперь нужно открутить 2 болта крепления нижней шаровой к поворотному кулаку. Откручиваются они с помощью трещетки или воротка и головки на 17.

Замена внешнего и внутреннего ШРУСа на Калине

На этом фото снят тормозной суппорт. Вместе с процедурой замены ШРУса мы заменили тормозные колодки. Вам снимать суппорт не обязательно.

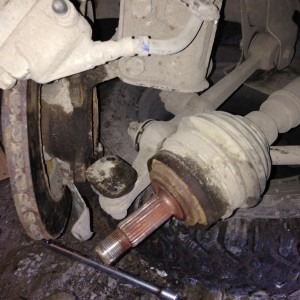

После того, как мы открутили шаровую от поворотного кулака, у нас открывается доступ к ШРУСу. Теперь аккуратными ударами по ШРУСу(в место где находилась ступичная гайка) через подкладку, что бы не повредить резьбу, аккуратно выбиваем ШРУС из ступицы. Для удобства можно вывернуть колеса.

Замена внешнего и внутреннего ШРУСа на Калине

Далее снимаем пыльник. Для этого надо снять хомуты и сдвинуть пыльник к КПП.

Замена внешнего и внутреннего ШРУСа на Калине

После этого необходимо снять сам ШРУС. Если у Вас есть съемник, воспользуйтесь им. Если съемника нет, то аккуратными ударами молотка сбивайте гранату с полуоси. У нас не было съемника, и мы сбивали ШРУС молотком. Если ШРУС «засел» намертво и не сдвигается с места, то нужно будет разбивать сепаратор. Аккуратными ударами молотка, желательно положив на сепаратор тряпочку (он легко колется и осколки могут разлететься по всему гаражу или попасть в глаза) наносите удары, вращая ШРУС. Для тех, кто не понял куда наносить удары — наносить их надо в то место, где находятся сами «шарики» шарнира, нам надо разбить этот самый шарнир). Внутренняя часть сепаратора останется на полуоси. Что бы ее снять надо предварительно снять стопорное кольцо:

Замена внешнего и внутреннего ШРУСа на Калине

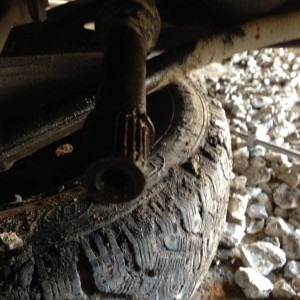

После этого можно окончательно снять пыльник. Теперь перед нами предстала «голая» полуось:

Замена внешнего и внутреннего ШРУСа на Калине

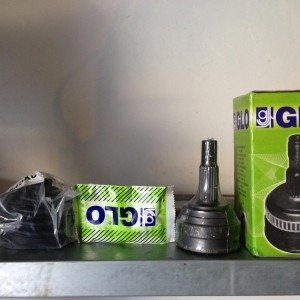

Процесс демонтажа на этом заканчивается и начинается процесс подготовки и установки нового ШРУСа. Для начала открываем упаковку с новым ШРУСом. Мы приобрели ШРУС фирмы GLO, но можно использовать другую фирму. У нас в коробке был сам ШРУС, новый пыльник, смазка и хомуты (хомуты ленточные, без застежек, не очень удобные)

Замена внешнего и внутреннего ШРУСа на Калине

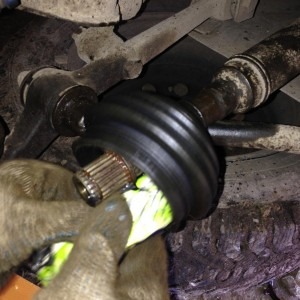

Для начала наденем пыльник на полуось. Для этого могут понадобиться значительные усилия. Можно добавить на полуось немного смазки, для облегчения задачи.

Замена внешнего и внутреннего ШРУСа на Калине

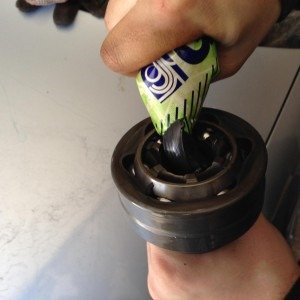

После этого добавим смазки в сам ШРУС:

Замена внешнего и внутреннего ШРУСа на Калине

И выдавливаем остатки в пыльник:

Замена внешнего и внутреннего ШРУСа на Калине

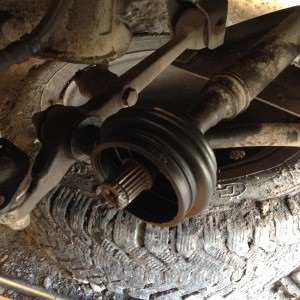

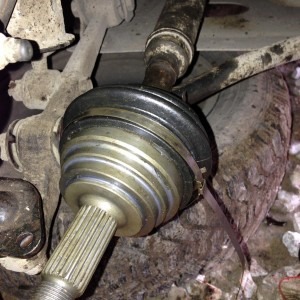

Теперь устанавливаем ШРУС на место. Для того что бы он сел на свое место, наносим легкие удары молотком (через доску или другую подкладку, чтобы не повредить резьбу. После того, как граната встанет на свое место, одеваем на нее пыльник, хомуты   Далее застегиваем их, предварительно, выпустив воздух из пыльника.

Замена внешнего и внутреннего ШРУСа на Калине

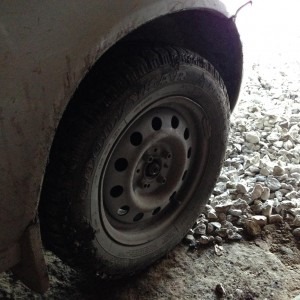

Новый ШРУС установлен. Осталось собрать все на место и автомобиль снова готов к эксплуатации. Сборка происходит в обратном порядке и никаких сложностей с ней возникнуть не должно.

Замена внешнего и внутреннего ШРУСа на Калине

Вся работа заняла у нас не больше 1,5 часов. Из них около 30 минут с ликвидацией сепаратора. Если у Вас есть съемник или ШРУС снимется без разламывания сепаратора, то вполне можно уложиться за час.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

Недавно я решил произвести обычный осмотр ходовки, и в ходе этого были обнаружены трещины на пыльнике наружного ШРУСа. А как известно всем, после трещин в корпус ШРУСа попадает пыль и грязь, а это прямая дорога к замене шарнира в сборе, что дорого и не обосновано. Поэтому, во избежание данного обстоятельства, я решил быстро поменять его.

Для выполнения данной операции потребуются следующие инструменты: ключ на 17 мм, ключ на 30 мм, монтировка и баллонный ключ.

Описание выполненной работы:
1. Установил под задние колеса противооткатные упоры, выдернул рычаг стояночного тормоза. Сорвав болты крепления колеса, поднял домкратом нужную сторону и подставил под автомобиль специальную опорную стойку. Отворачиваем окончательно болты крепления и снимаем колесо.

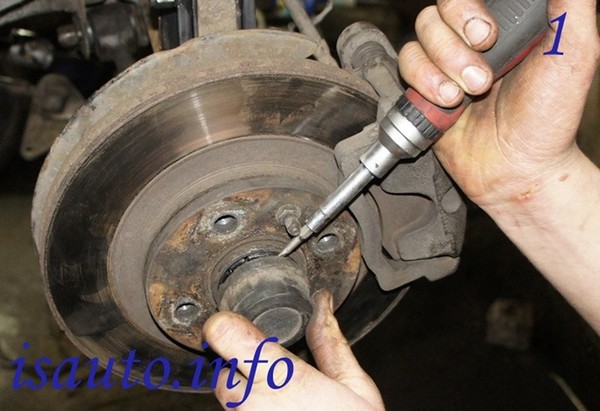

2. Поддеваем отверткой и снимаем защитный колпачок.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

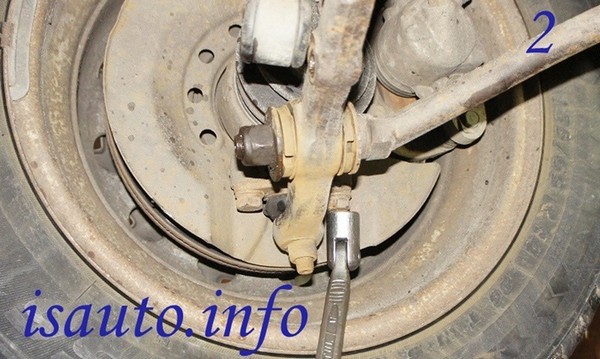

3. Отворачиваем два болта крепления шаровой опоры к поворотному кулаку. Они у меня закисли, поэтому я нанес на все резьбовые соединения WD40.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

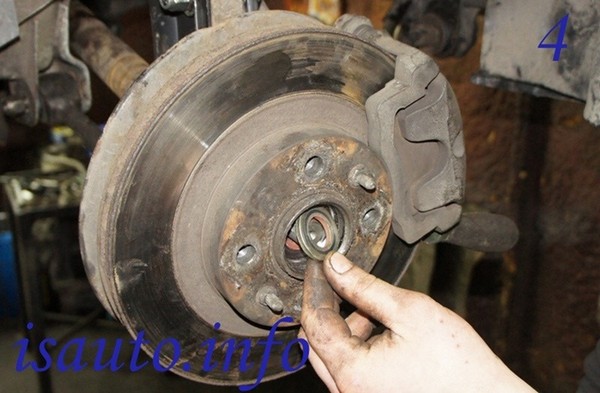

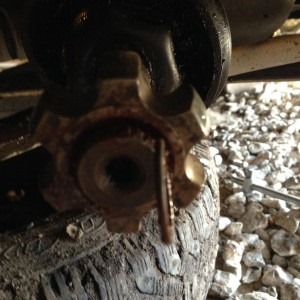

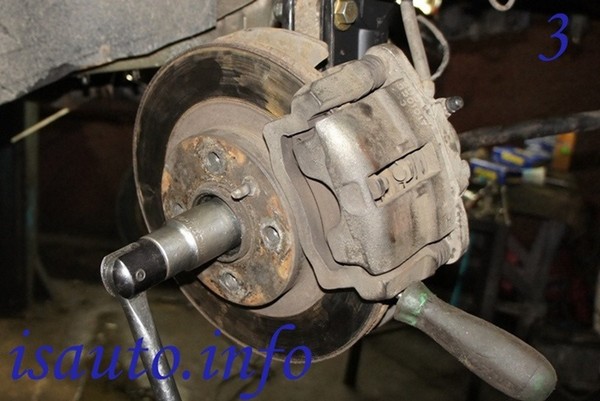

4. Далее, я нажимал на тормоза, а отец отворачивал гайку крепления приводного вала к ступице колеса.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

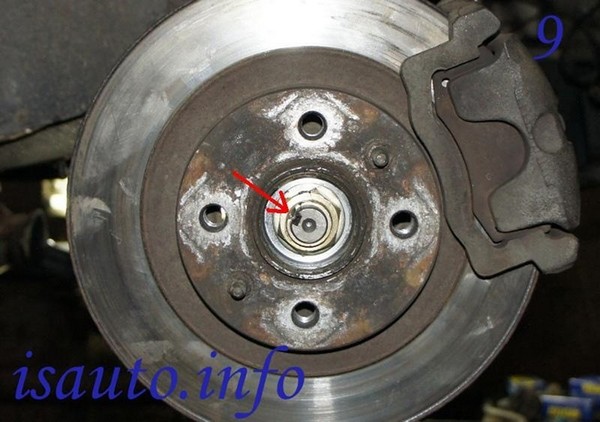

5. Извлекаем упорную шайбу. Затем вывернули колеса влево и выдавили наружный ШРУС из ступицы колеса. Проверяем техническое состояние пыльника. Пыльник, мягко сказать, оказался драным.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

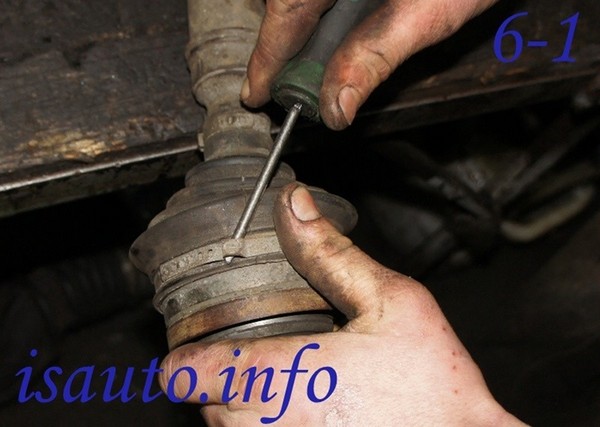

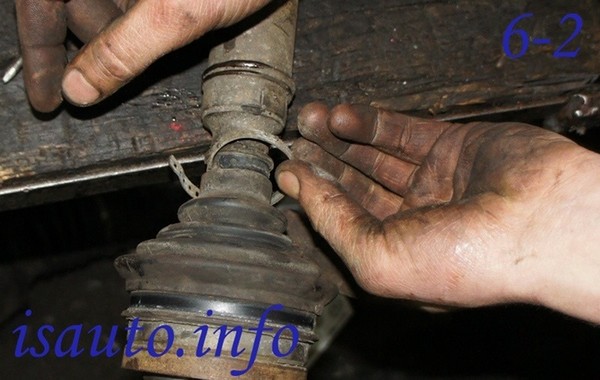

6. Используя отвертку, отпустили хомуты крепления пыльников. После снятия хомутов, разрезали пыльники, потому что в них больше нет нужды.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

Замена пыльника гранаты (ШРУСа) в Ладе Калина

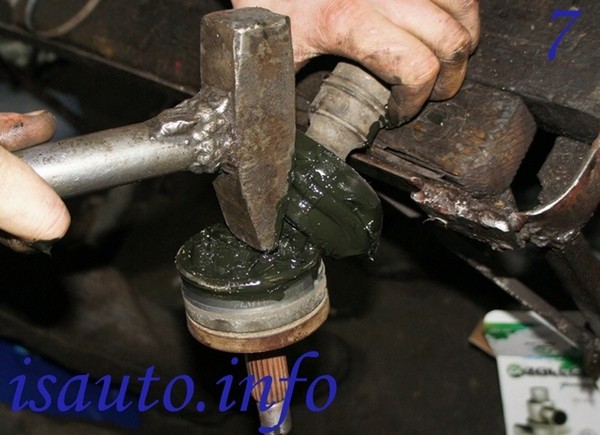

8. Используя специальную направляющую из мягкого металла (например, бронзы) и молоток (или молоток с бронзовым ударником), сбиваем наружный и внутренний ШРУСы с приводного вала.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

8. Затем промыли шарниры, используя бензин и соляру. Проверили техническое состояние элементов шарнира. Установили новые пыльники. Заполнили корпус ШРУСа специальным смазочным материалом. Установили его на приводной вал и, с помощью молотка, набиваем шарнир до фиксации уже замененного стопорного кольца. Используя специальный инструмент, зажали хомут крепления пыльника на приводном вале. Надев пыльник на корпус ШРУСа, поддеваем его отверткой и сжимаем, чтобы выпустить воздух. Только после этого устанавливаем и затягиваем хомут крепления.
9. Далее, установили приводной вал в ступицу колеса и повторяем все описанные при снятии операции в обратной последовательности. После затягивания гайки крепления приводного вала к ступице колеса не забываем ее законтрить.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

Замена пыльника гранаты (ШРУСа) в Ладе Калина

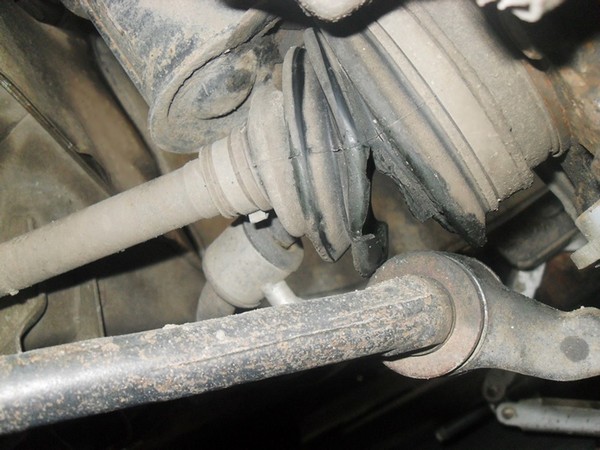

Вот такой был пыльник, весь убитый(

Замена пыльника гранаты (ШРУСа) в Ладе Калина

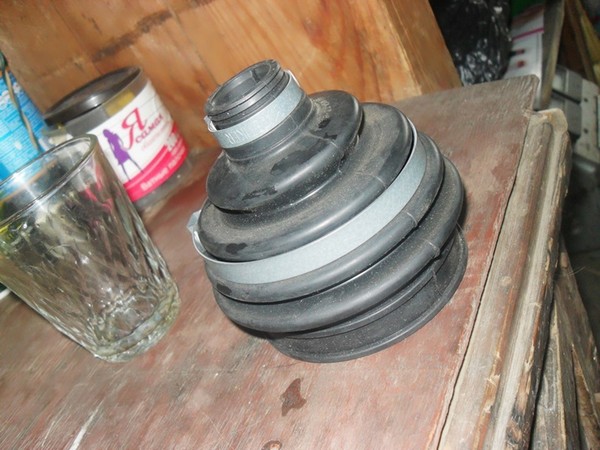

Вот он, красавец, новенький

Замена пыльника гранаты (ШРУСа) в Ладе Калина

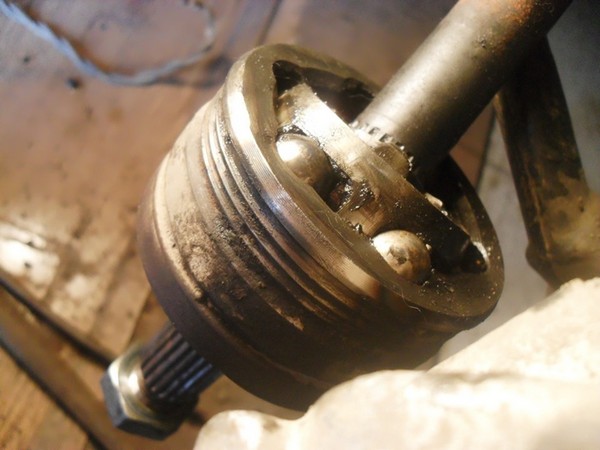

граната

Замена пыльника гранаты (ШРУСа) в Ладе Калина

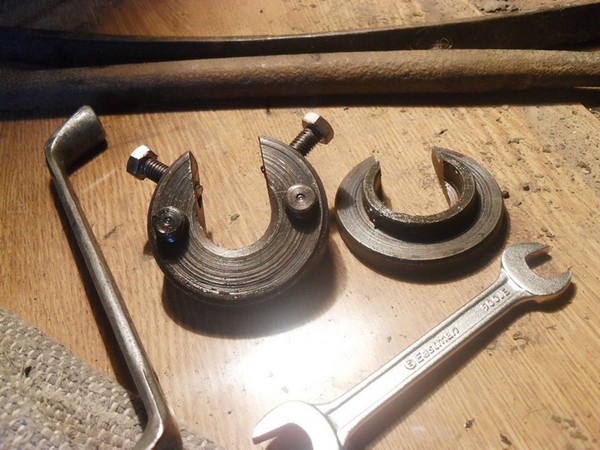

Съемник

Замена пыльника гранаты (ШРУСа) в Ладе Калина

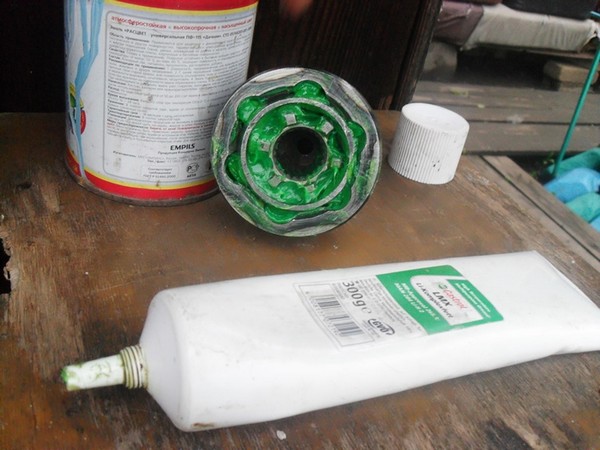

Вот так смазывал.

Видео: Замена ШРУС для Лады Калина
