Шумоизоляция капота, дверей, пола и задней полки Honda Accord 7

Содержание статьи:

0:37
  1. Шумоизоляция капота и дверей Honda Accord 7
  2. Шумоизоляция пола Honda Accord 7
  3. Шумоизоляция задней полки Honda Accord 7

1. Шумоизоляция капота и дверей Honda Accord 7

Давно уже задумался о шумоизоляции, т.к. шумки в аккорде практически нету. Решил делать самостоятельно, своими руками. Далее, на повестке дня был вопрос выбора материалов. Производителей шумки сейчас много и все хвалят свое болото, но в итоге, результат изучения материалов от производителей, отзывов и опытов показал, что все топовые производители дают примерно равный эффект от использования их материалов и различать их стоит только уже по личному предпочтению, ассортименту и доступности покупки в своем регионе и, наверное, по цене. В итоге лучше всего по всем параметрам мне подошел производитель "Стандартпласт" или "STP".

0:1466

Начать я решил с тех частей машины, которые можно за одни выходные разобрать, зашумить и собрать. Такими частями оказались капот и двери, а также, я подумал, что если все пойдет быстро и время еще будет, то по мелочи зашумлю еще и крышку багажника. Переходим, непосредственно, к выбранным материалам и их количеству.

0:2041



Двери:
1. STP Aero — виброизоляция (4 листа)
2. STP Crystal Sound — акустические линзы, ставятся за динамиками (4 шт. или 2 уп.)
3. STP Акцент 10 ЛМ КС — шумоизоляция (2 листа)
4. STP ВИЭК 0.2 КС — алюминиевый лист для закрытия технологических отверстий (2 листа)
5. STP Бипласт 10К — звукопоглощающий материал, для проклейки дверных карт (3 листа)

0:581

Капот:
1. STP Aero — виброизоляция (1 лист)
2. STP Изотон ЛМ15 — тепло-шумоизоляция (1 лист)

0:734

Как видно, для шумоизоляции я использовал Акцент вместо используемого многими Сплэна. По вопросу звукоизолирующих свойств этих материалов сломано уже немало копий и большинство признают, что шум лучше поглощает Акцент, а Сплэн, это больше теплоизолятор. Правда в отличии от Сплэна, Акцент был склонен к поглощению влаги и имел не влагостойкий клей, поэтому в дверях его обычно не использовали. Но время не стоит на месте и теперь появился Акцент на основе водостойкого клея с закрытой структурой, которая не впитывает влагу и поэтому я естественно выбрал его. Также для капота я использовал специальный тепло-шумоизолятор — Изотон, который предназначен как раз для него. Сразу отвечу на возможные вопросы по поводу: "Зачем шумить капот? Эффекта ты не почувствуешь!" и т.д. скажу, что капот я в первую очередь шумил, чтобы убрать вибрации, которые возникают не только на неровностях, а и просто во время движения по трассе. Во-вторых, капот — это самое простое место для шумки и я хотел хоть как-то потренироваться работать с материалами, прежде чем переходить к сложным местам. Ну и последнее, поговаривают, что если сделать дополнительную теплоизоляцию капота, то зимой на нем меньше намерзает. Не знаю пока, правда это или нет, но хочется в это верить, а там, зима покажет.

0:3055



Далее, предлагаю небольшой фотоотчет.

0:72

Шумоизоляция капота и дверей Honda Accord 7

1:577

Штатная шумка капота

1:619

Видно, что на штатной шумке капота, присутствуют какие-то изоляционные материалы, похожие на войлок, что, в принципе, уже радует.

1:856


2:1361

Голый капот

2:1386


3:1891

Капот с виброй

3:1921


4:2426



Капот с тепло-шумоизоляцией

4:54

Штатную шумку поставил обратно сверху новой, при этом ничего не убирал и не отдирал. Все стало отлично, ничего не мешает и не выпирает.

4:302


5:807

Голая передняя дверь

5:849

Кроме клеенки с каким-то непонятным материалом — ничего не было.

5:971


6:1476

Передняя дверь с виброй и акустической линзой

6:1564


7:2069



Передняя дверь с шумкой

7:46


8:551

Передняя дверь с закрытыми технологическими отверстиями

8:660

С передними закончили, переходим к задним и по той же схеме

8:771


9:1276

Задняя дверь с виброй и акустической линзой

9:1360


10:1865

Задняя дверь с шумкой

10:1908


11:2413



Задняя дверь с закрытыми технологическими отверстиями

11:104


12:609

На большие, плоские поверхности добавил вибры и начал оклеивать Бипластом 10

12:752


13:1257

Оклееная дверная карта

13:1303

Также, наверное, стоит упомянуть про инструменты, которые я использовал для разборки дверей и капота, и укладки материалов ШВИ.
1. Валик для раскатки, жесткий. Такой обычно продают как раз с материалами для ШВИ. Им катал вибру в лекгодоступных местах и алюминиевый лист. Без него алюминиевый лист раскатывать сложно, т.к. он достаточно жесткий.
2. Валик для раскатки, мягкий, малярный. Таким обычно обои раскатывают. Им удобно катать всю шумку, т.к. она мягче вибры и там такой жесткий валик не нужен, плюс этим же валиком, но со снятым катательным колесиком, я разглаживал всю вибру в дверях, т.к. обычным валиком там катать неудобно из-за не больших отверстий.
3. Антисиликон. Им очищал и обезжиривал поверхности.
4. Ножницы малые и большие. Думал, что нужнее будет канцелярский или строительный нож, но оказалось, что все просто и удобно разрезается хорошими ножницами. У меня были одни маленькие, но крепкие и большие, которыми можно даже тонкие листы металла резать. Ими в основном и работал
5. Полиэтилен. С помощь полиэтилена делал лекала, по которым потом вырезал шумку и выбору для проклейки капота и для закрытия технологических отверстий в дверях
6. Салфетки и тряпки для очистки и обезжиривания
7. Отвертки: шлицевая и крестовая. Ими разбирал панели и иногда делал где-то отверстия. Шлицевую я обмотал изолентой на конце, чтоб не царапало и поддевал панели во время разборки. Получалось все легко и просто и не хуже, чем спец. инструментами для снятия панелей
8. Рулетка. Ей, естественно, все мерил и под нее же проводил линии.
9. Маркер.

13:4105



В итоге все получилось весьма симпатично и это даже несмотря на полное отсутствие опыта и навыков. Поэтому, как говориться — главное желание. Ну и результат не заставил себя ждать. На капоте я добился основного чего хотел — устранение вибраций. Теперь он стоит, как вкопанный, хоть на неровностях, хоть на трассе. Двери закрываются с приятным, плотным звуком и естественно заиграл поинтереснее бас. Понятно, что основной шум в движении идет через днище и арки, но если машина стоит заглушенная и без музыки, то в машине гробовая тишина несмотря на то, что вокруг ходят и говорят люди. От проезжающих машин звук конечно слышен, но уже тише

13:1162

2. Шумоизоляция пола Honda Accord 7

Материалы
Я продолжаю использовать материалы от STP, т.к. по этой марке у нас самый большой ассортимент и в принципе качество материалов находится на достаточно высоком уровне.

13:1546

Итак, что я использовал:
1. STP Бимаст Бомб Premium — виброизоляция (6 листов)
2. STP Сплэн 4 мм — шумоизоляция (4 листа)

13:1749

Изначально говорят, что достаточно закатать Бомбом только арки, но я решил закатывать уже весь пол Бомбом, т.к. что в арках, что на самом полу, вибрации примерно одинаковые, да и разница по цене между Бомбом и Аэро — не велика, а раз уже делать, так делать на совесть. Сейчас возможно посыпятся недовольные комментарии, почему опять Сплэн и т.д. Да. я знаю, что он не совсем шумо-изолятор, а больше тепло-изолятор и изначально я хотел использовать Акцент, но он по-моему меньше 10 мм не бывает. По крайней мере у нас такого в наличии не было и нету. Плюс я читал в отчетах других людей, кто клал 8 мм — были потом проблемы при сборке, т.к. не все тогда хорошо встает на свои места. Поэтому подходил материал только 6 мм и 4 мм. По 6 мм по-моему есть материал Smart Flex, который по сути является аналогом того же Сплэна, но с улучшенным клеевым слоем, но у нас его тоже не было в наличии, поэтому оставался только Сплэн. Плюс, когда я увидел штатную шумку на ковролине я понял, что с шумоизоляцией точно проблем не будет, т.к. там от души наклеено войлока, пенопласта и паролона. Поэтому с уверенностью можно сказать, что все таки шумоизоляция на полу в Аккроде — есть! А вот вибры конечно маловато, да и толщина ее оставляет желать лучшего. Но ради того, чтобы это все исправить, мы собственно здесь и собрались)

13:4091



Инструменты
1. Набор пластиковых инструментов для снятия клипс и обшивки. Для дверей, багажника и капота я такой набор не использовал, т.к. он там особо не нужен, а тут вполне пригодился
2. Отвертка крестовая средней толщины
3. Ключи торцевые, с трещеткой на 15, 14, 13, 12, 10. Точно не помню насчет 13, но вроде он тоже где-то нужен был.
4. Перчатки. При ШВИ дверей, крышки багажника и капота перчатки были в принципе не нужны, а тут при укладке Бомба его надо греть, плюс у него толще металлический лист сверху и он лучше режется, поэтому перчатки лучше все таки одевать
5. Ножницы большие. Обычно материалы разрезал именно ножницами.
6. Канцелярский нож. Им обычно прорезал отверстия и по месту делал какие-то надрезы. В общем использовался он редко и теоретически, можно обойтись ножницами
7. Фен промышленный. Им я собственно и разогревал Бомб перед укладкой. Старался прогревать хорошо, т.к. тогда он лучше ложился и раскатывался. На фене выставлял температуру 400 градусов.
8. Рулетка
9. Маркер

13:1793

Процесс разборки
1. Снять передние кресла. Двигаем кресла вперед и снимаем сзади вначале пластиковые крышки(рис.1), которые прикрывают болты, а потом откручиваем болты.

13:2105



Шумоизоляция пола Honda Accord 7

14:504

Рисунок 1

14:524

Насколько я помню, там ключ на 14 идет и удобнее крутить именно торцовым ключом с трещеткой. Старайтесь аккуратно снимать крышки, которые прикрывают болты, т.к. там очень плотные защелки и снять их не всегда просто и если переборщить — можно какие-то усики сломать и тогда нужно будет или колхозить или заказывать новые. Правда они стоят недорого, так что если сломаете и не захотите разводить колхоз — накладно не будет. У меня, Слава Богу, все обошлось без потерь. Далее двигаем оба кресла до упора назад и откручиваем передние болты. Там никаких крышек нет, так что ломать больше нечего. Для передних болтов используется все тот же ключ на 14. Теперь скидываем клемы с аккумулятора и ждем 3 минуты, пока из всех конденсаторов по системе "вытечет" ток. Именно такой временной интервал указан заводом изготовителем. Чтобы не терять время зря, можно пока снять задний диван. Когда 3 или более минуты пройдут, отклоняем по очереди каждое кресло назад и отщелкиваем все провода там. После этого можно кресла вынимать. Будьте аккуратны, кресла достаточно тяжелые и возможно кому-то нужен будет помощник, чтобы их вытащить, но у меня получилось вытащить их самому.
2. Снять задний диван. Складываем обе спинки заднего дивана и тянем край обшивки пола багажника, который подходит к заднему дивану со стороны багажника. Тянем смело, там клипсы, которые нереально сломать(рис. 2). Край обшивки откроется, как крышка и там можно будет увидеть железный крючок, который идет из заднего дивана и который прикручен болтом(рис. 2).

14:3275




15:504

Рисунок 2

15:524

Откручиваем этот болт ключом на 10, вроде, ну может на 12, но вроде на 10. В данном случае удобно использовать обычный рожковый ключ. После этого нужно отщелкнуть задний диван со стороны салона, в районе ног. Там находятся две защелки, каждую из которых нужно поочередно отщелкнуть(рис. 3)

15:1043


16:1548

Рисунок 3

16:1568

Нужно надавливая на диван напротив каждой защелки, тянуть за крюки этих защелок. Далее нужно просто потянуть назад подушку дивана, чтобы отцепить центральный ремень безопасности и пряжку ремня безопасности от их прорезей и снять ее полностью.
3. Снять обивки порогов всех четырех дверей. Тут все просто: нужно просто подковыривать пальцами накладку с одной стороны и тянуть потихоньку вверх перемещаясь по длине накладки от одной стороны — в другую. Эти накладки крепятся на клипсах, которые нереально сломать, так что тянем смело. На накладках передних порогов — 4 клипсы(рис. 4)

16:2632




17:504

Рисунок 4

17:524

А на задних накладках порогов — по 3 клипсы(рис. 5)

17:617


18:1122

Рисунок 5

18:1142

4. Снять уплотнители всех дверей. Просто по периметру тянем резинки и снимаем их. Там все просто и понятно.
5. Снять нижние части панелей оббивки центральной стойки. Это там, где идут ремни безопасности передних кресел. Там всего две клипсы внизу, а остальное — пластиковые крючки(рис. 6), так что просто отщелкиваем панель, начиная с любого края. Я начинал с нижнего.

18:1808


19:2313



Рисунок 6

19:19

6. Снять крышку нижней панели под рулем. У этой крышки спереди два крючка и две защелки, а сзади, ближе к перегородке двигателя, она просто через дырку одевается на выступающий упор(рис. 7). Поэтому вначале отцепляем ближнюю часть с защелок, а потом уже снимаем заднюю часть. К этой крышке подходит еще один провод, который нужно будет отстегнуть после снятия крышки

19:684


20:1189

Рисунок 7

20:1209

Дальше, к сожалению, без рисунков.

20:1274

7. Снять крышку нижней панели со стороны пассажира. Тут такая же история, как с крышкой со стороны водителя, только сзади у нее два упора и спереди больше защелок, но сути дела это не меняет. Отстегиваем вначале спереди защелки, а потом уже снимаем с упоров сзади. Здесь тоже к крышке подключается один провод, который нужно отстегнуть после снятия крышки
8. Разобрать центральную консоль. Для этого открываем крышки пепельницы и прикуривателя и потом по периметру стараться тащить консоль вверх. Вначале со стороны открытых крышек прикуривателя и пепельницы, потом со стороны подстаканников. Тут главное тянуть равномерно, чтобы не шло на излом. После того, как вытащили эту консоль, нужно отключить два провода, которые идут к кнопкам обогрева, а также открутить несколько шурупов, которые находятся внутри.
9. Открыть подлокотник, вытащить резиновый коврик и выкрутить под ним два болта.
10. Снять крышку с воздуховодами со стороны задних пассажиров. Эта крышка крепится все на тех же защелках, так что просто подковыриваем ее с какой-то стороны и тянем. Под ней нужно открутить еще два болта, которые держать центральную консоль внизу. Там ключ или на 10 или на 12, а также выкрутить крестовой отверткой еще один черный болтик.
11. Снять серые декоративные накладки, на центральной консоли. Первая часть накладки, которая находится со стороны пассажира над бардачком держится просто на защелках, но очень плотно поэтому нужно ее чем-то поддеть. Тут очень подойдет тот набор пластиковых инструментов. Когда снимется эта панель, под ней нужно будет открутить один шуруп, который держит вторую часть этой панели, которая загибается к центральному тоннелю. Второй болт, который держит эту же панель, вы должны были выкрутить, когда сняли центральную консоль с подстаканниками. Ну часть серой декоративной панели, которая идет со стороны водителя от руля к центральной консоли, теперь тоже можно снять, т.к. ее ничего кроме защелок уже не держит.
12. Снять центральную консоль с боковинами и подлокотник. Все, что нужно было открутить, по идее, уже откручено и нужно просто найти окончание боковин центральной консоли в районе ног и начать с того края их отщелкивать и так продвигаться к подлокотнику. После этого можно будет снять полностью подлокотник с боковинами.
13. Снять пластиковые накладки в углах передних дверей. Одна такая накладка, находится со стороны водителя, так где рычаг открытия капота, а вторая — симметрично со стороны пассажира, за ней находится блок предохранителей. Эти накладки держатся на 2-3 обычных клипсах, поэтому просто поддеваем один край и тянем.
14. Отстегнуть педаль газа. Педаль газа окружает пластиковая окантовка, которая разделена на две половинки. Нужно при помощи отвертки подковырнуть одну из половинок, которая смотрит в салон и снять ее. Далее мы увидим железный язычок. Нужно нажать на него и одновременно подать педаль вниз и она отцепится от пола.
15. Открутить болт внизу, который держит ремень безопасности со стороны пассажира. Тут то как раз и нужен ключ на 15, насколько я помню. В других местах он не понадобится. Со стороны водителя ничего откручивать не надо.
16. Снять ковер. Вообще-то ковер еще снять нельзя, т.к. нужно или резать перепонки, которые идут через центральный тоннель или разбирать дальше то, что находится на центральном тоннеле, а для этого нужно еще снять рычаг АКПП и ручник, а потом еще и кучу проводки. Я дошел до этапа снятия ручника и рычага АКПП, а потом понял, что можно не вытаскивать полностью ковер, а просто отворачивать по очереди каждую сторону, а для этого можно и не снимать рычаг АКПП и ручник. Поэтому решайте сами для себя, как вы хотите поступить, но от себя скажу, что перекидывать ковер со стороны на сторону вполне удобно, не нужно лишнего разбирать и не нужно резать перепонки, а потом их как-то сшивать или скреплять. В общем если вы решите просто переворачивать ковер, то снимать рычаг АКПП и ручник — вам не нужно и вам осталось просто открепить ковер по бокам возле порогов, т.к. он там тоже крепится в районе дверей на клипсах. Их тоже удобно поддеть чем-то из набора пластиковых инструментов для снятия обшивки.

20:8735



Вот в общем-то и все по разборке. Надеюсь, что ничего не упустил. Далее переходим к процессу оклейки и раскатки

20:203

Укладка материалов ШВИ
Тут собственно ничего эдакого нету. Делаем выкройки по месту, греем вибру, клеем, раскатываем и так по всему полу. Далее, также клеем шумку. С ней попроще и побыстрее, т.к. она мягче, легче и ничего греть не надо) Вот небольшой фотоотчет из серии "Как это было"))

20:720


21:1225

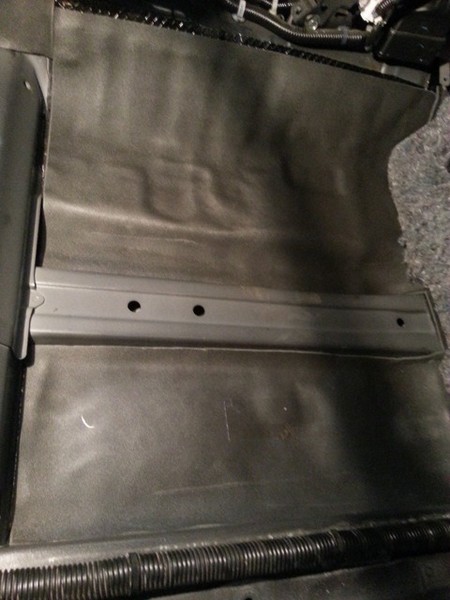

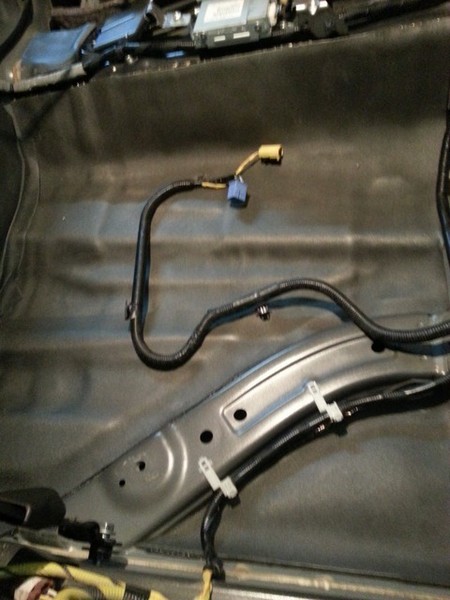

Голый пол под передними сидениями

21:1291


22:1796

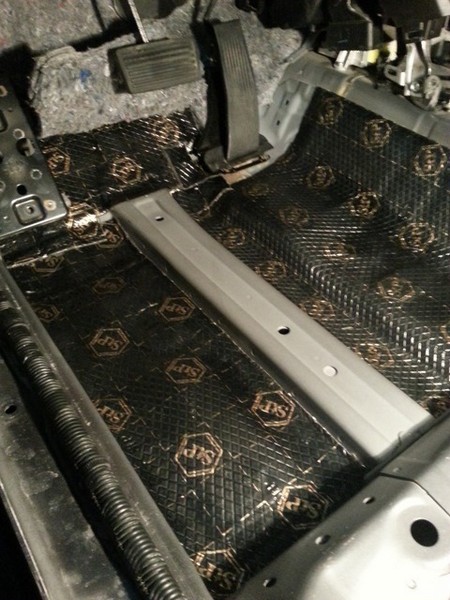

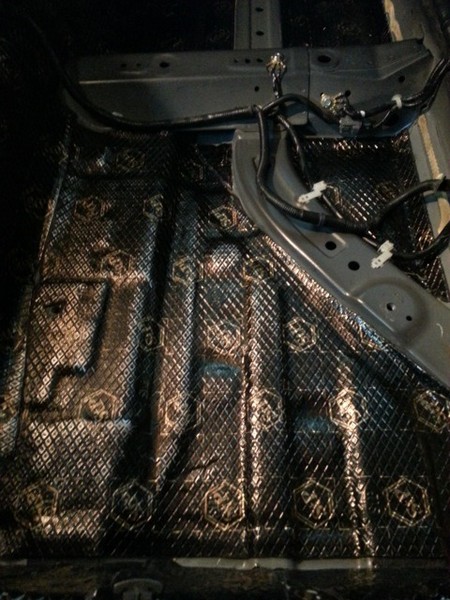

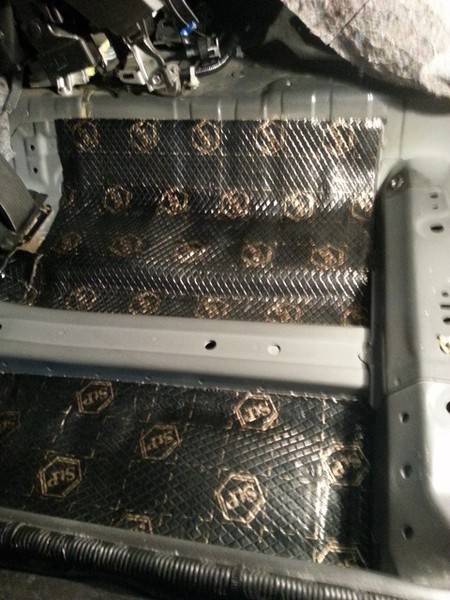

Закатал бомбом под передними сидениями

22:1872


23:2377



Старался закатывать максимально высоко и глубоко в сторону двигателя, где находятся арки и перегородка двигателя

23:212


24:717

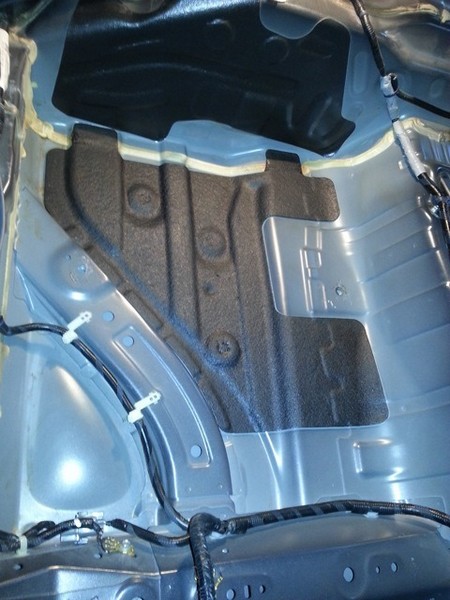

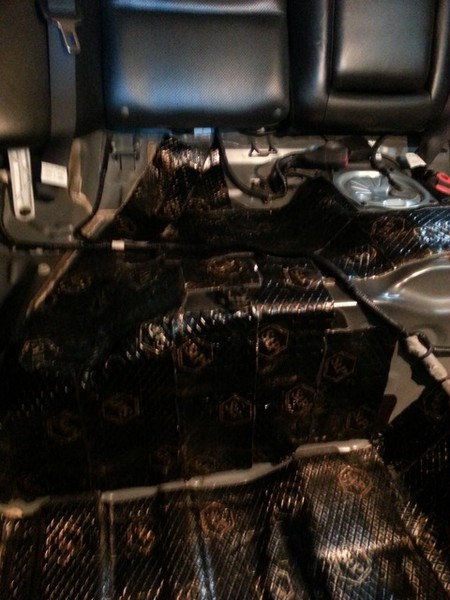

Задний диван

24:744


25:1249

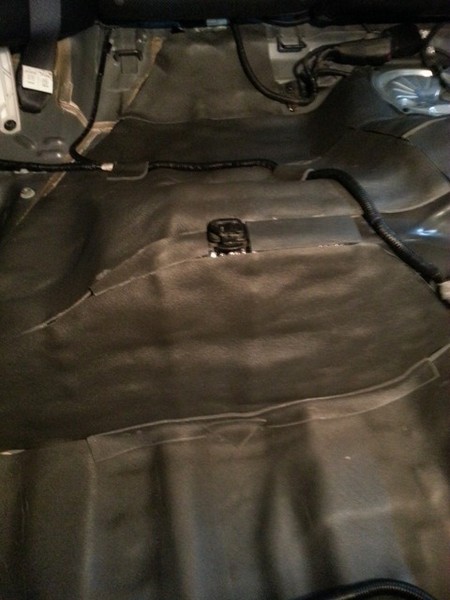

Шумка под передними сидениями

25:1308


26:1813


27:2318



Шумка под задним диваном

27:48


28:553


29:1058

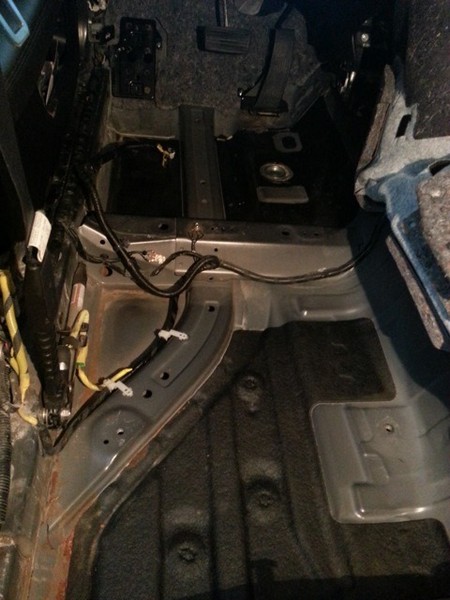

Голый пол со стороны водителя

29:1116


30:1621

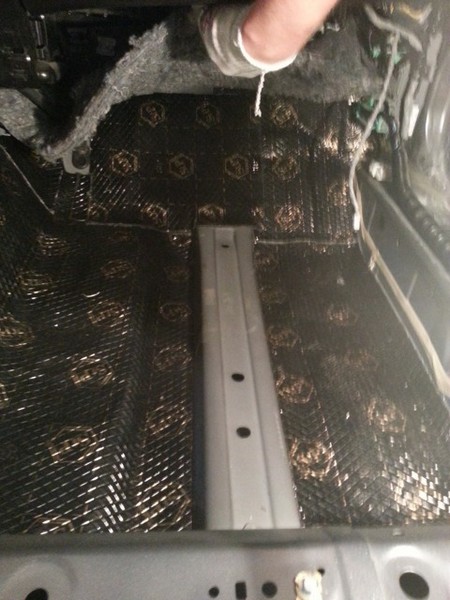

Закатал бомбом

30:1652


31:2157




32:504

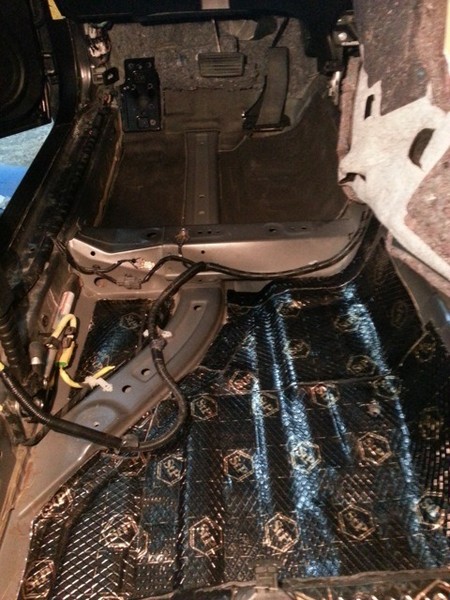

Впереди уже закатал и шумкой а ближе к заднему дивану еще только вибра

32:636


33:1141

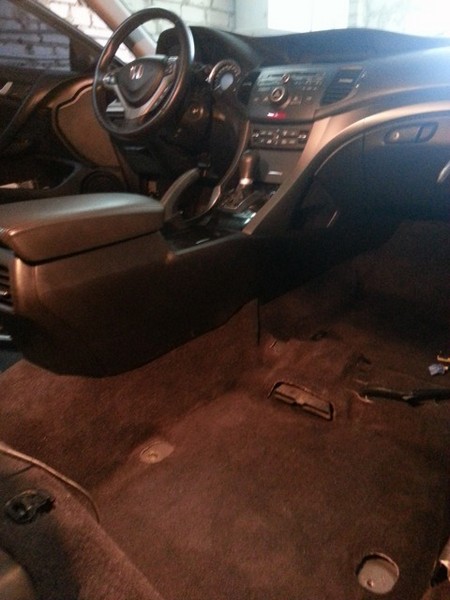

Процесс ШВИ пола завершен и половина обшивки уже собрана

33:1249

Далее собираем все в обратном порядке, не забываем тщательно соединить все провода, которые отщелкивали, особенно провода подушек безопасности под сидениями. Если у вас загорелся "Cheсk system" после сборки, значит вы недощелкнули провода подушек под сидениями.

33:1723

3. Шумоизоляция задней полки Honda Accord 7

заднюю полку. В основном именно шумоизолировать я ее не собирался, а основной задачей, как и у большинства было произвести ее уплотнение, чтобы она не поскрипывала при перкатывании машины по кочкам, и чтобы не дребезжала, если громко играет саб. А теперь обо всем по порядку. Итак, начнем с разборки. Для начала нам нужно снять задний диван. Для этого складываем спинки задних сидений и поднимаем край крышки обшивки пола багажника, который находится ближе к салону. Эта крышка открывается, как дверца и держится по бокам на двух клипсах. За открывшейся крышкой откручиваем один винт ключом на 10, который держит через железную петельку подушку заднего дивана. Для наглядности обратимся к изображению

33:3074



Шумоизоляция задней полки Honda Accord 7

34:504

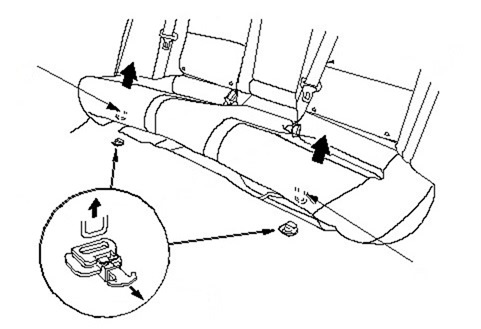

Далее нужно отцепить два крючка под подушкой заднего дивана, с передней ее стороны. Для этого необходимо нащупать под подушкой "язычок" защелки и одновременно нажимая на подушку дивана одной рукой — другой потянуть этот язычок и он отпустит железный крюк в подушке. Выглядит это примерно так:

34:1043


35:1548

Давим и тащим — ничего сложного

35:1610

Все эти манипуляции были нам на самом деле нужны, чтобы снять боковины задней спинки сидения, т.к. иначе полку не снять и потом не вытащить. После снятия заднего дивана, нам откроются два винта, по одному на каждой боковинке, внизу

35:2031




36:504

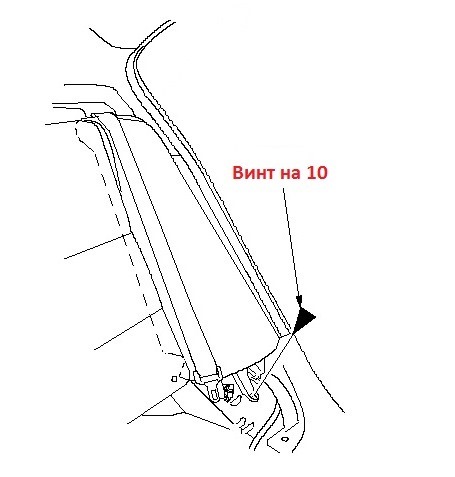

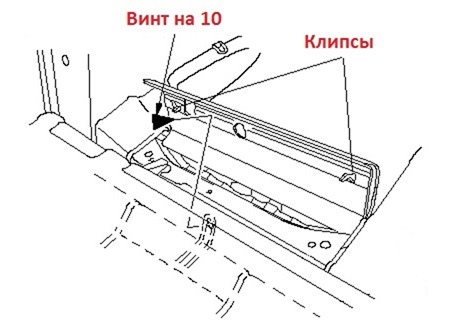

Откручиваем винты ключом на 10 и потом просто приподнимаем каждую боковину вверх, и она снимается. Далее дело будет немного посложнее. Нужно снять боковые обшивки стоек сзади. Они держатся на 4-х обычных клипсах и на одной специальной, с железным стержнем. Дабы начать манипуляции по снятию обшивки стоек, необходимо естественно вытащить немного уплотнительные резинки в дверных проемах. Теперь производитель рекомендует ударить резиновым молотком по месту крепления клипсы с железным сердечником и после этого она снимется и можно будет дальше отщелкнуть уже обычные клипсы. Но при этом нужно учесть, что данную клипсу с железным наконечником нужно заменить на новую.

36:1734


37:2239

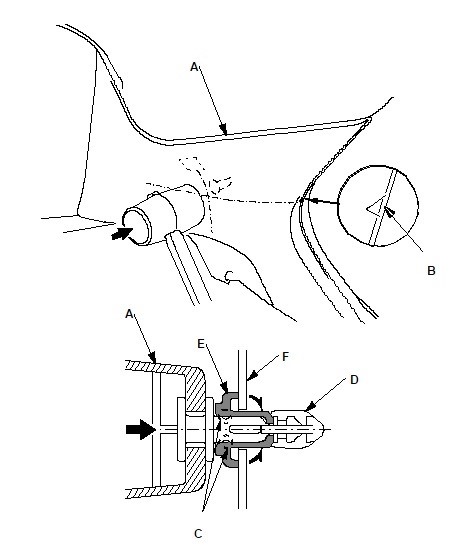

Ударьте резиновой киянкой по верхнему зажиму обивки задней стойки (А). Зажим находится под точкой (В), где находится треугольная метка на краю обивки. Удар по фиксатору ломает выступы (С) штифта (D) и проталкивает его во втулку (Е) и дальше в корпус (F). ПРИМЕЧАНИЕ: Втулку необходимо заменить новой при установке обивки задней стойки.

37:603

Но можно проделать данную операцию и без снятия и последующей замены данной клипсы. Для этого, нужно отстегнуть самую ближнюю к краю обычную клипсу (см. схему ниже), которая будет сразу видна, как только снимется часть уплотнителя в дверном проеме, а потом просто приподнимая вверх обшивку стойки — снять ее(обшивку) с этой клипсы с железным сердечником.

37:1252


38:1757

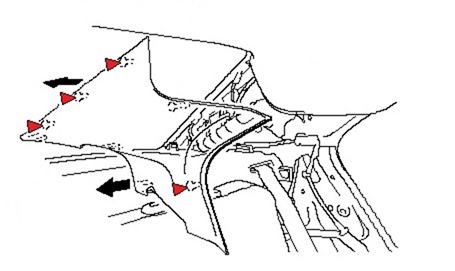

Схематическое расположение обычных клипс, в обшивке задней стойки

38:1883

После того, как вы сняли обшивку с той клипсы с железным сердечником, остается просто постепенно идти вглубь по обшивке стойки в направлении к заднему стеклу и отщелкивать оставшиеся 3 обычные клипсы. То же самое нужно проделать и с обшивкой стойки на другой стороне. Теперь, чтобы не отвлекаться потом, идем в багажник и выкручиваем патрон с лампой заднего стоп-сигнала, который находится в задней полке. Для удобства можно в начале отцепить провод, который идет к патрону, а потом уже выкрутить сам патрон. Это нужно сделать в виду того, что патрон этой лампы будет мешать и задевать за саб, когда вы будете вытаскивать полку.

38:3027




39:504

Далее можно приступать снимать уже саму полку. Она состоит из двух частей и я бы рекомендовал снимать ее по частям. Вот обе части уже в снятом состоянии выглядят так:

39:809


40:1314

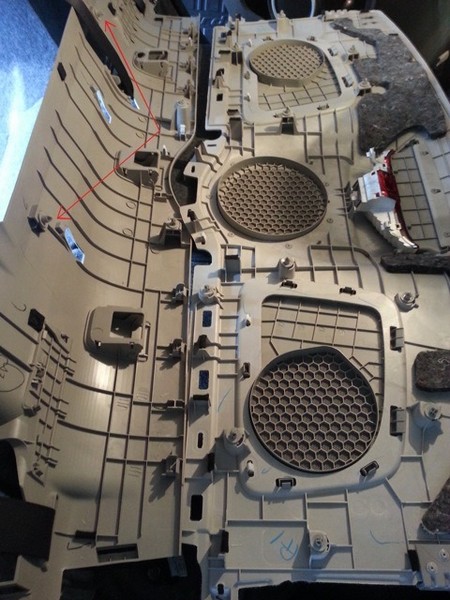

Красным отмечены клипсы, которые нужно отстегнуть в первую очередь

40:1441

На данном фото отмечены две клипсы, которые располагаются на ближней части задней полки, сразу за спинками заднего дивана. Их нужно отстегнуть в первую очередь. А дальше нужно двигаться от одного края полки к другому и разъединять эти две части между собой. На рисунке выше хорошо видно характер крепления этих двух частей и думаю вопросов тут не возникнет. После того, как ближняя к салону часть полки будет снята — можно приступать к снятию основной части. Хочу сразу заметить, что через эту первую часть, проходят три задних ремня безопасности, крайние из которых можно просто снять, но средний — снять не получиться, если не откручивать сам ролик ремня. Поэтому проклеивать эту часть полки нужно будет или в салоне, или, в противном случае, нужно будет снимать ролик ремня, но я этого делать не захотел и клеил ее в салоне. Итак, переходим к основной полке. Она держится на самых обычных клипсах, как и карты дверей, обшивка стоек, порогов и т.д. Все эти клипсы видны из багажника, если залезть в него и посмотреть вверх. Именно оттуда мне кажется, проще их выдавливать вверх, а потом уже из салона вытащить саму полку. Всего их в полке 11 штук. Слева — 6 шт., и справа — 5 шт. Для примера схематически покажу, как располагаются эти клипсы слева на полке.

40:3717




41:504

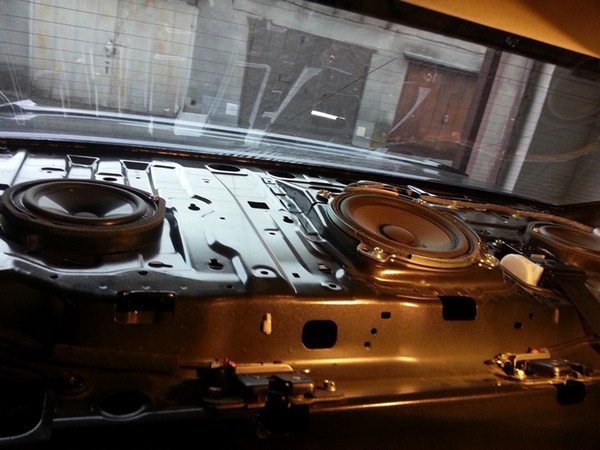

После того, как все клипсы будут отстегнуты — полку можно вытаскивать. В итоге мы имеем "голый" металл полки внутри салона и две "голые" части задней полки.

41:789


42:1294


43:1799

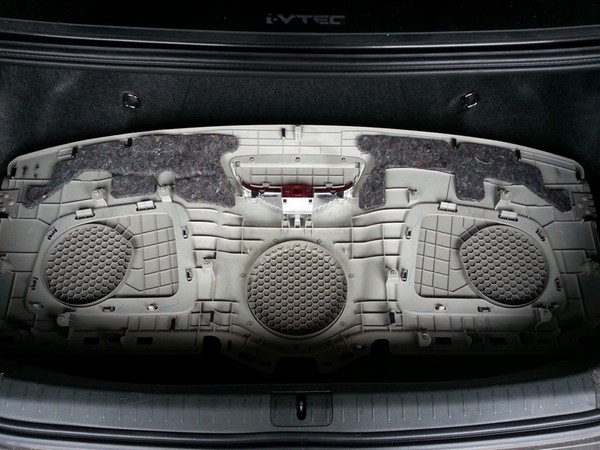

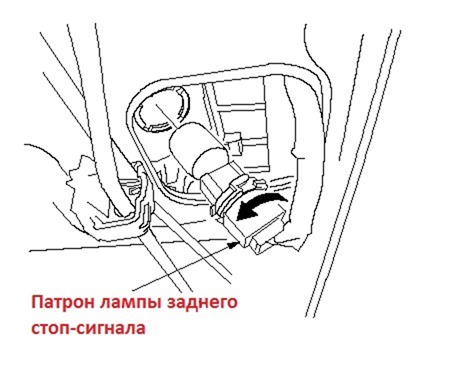

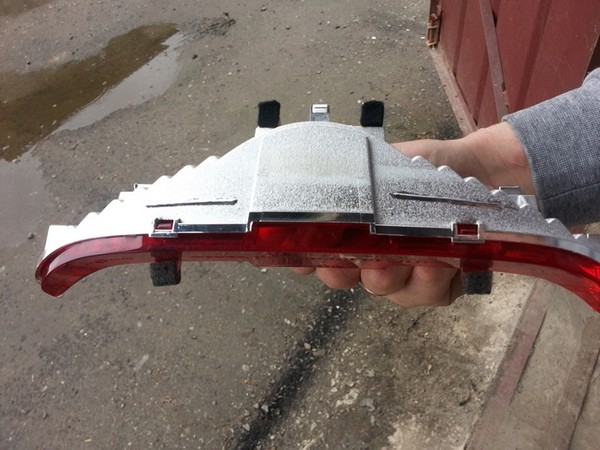

Я начал с того, что изначально снял и уплотнил посадочное место заднего стоп-сигнала в полке, т.к. если его попробовать немного пошатать, то он издает скрипы

43:2087




44:504


45:1009

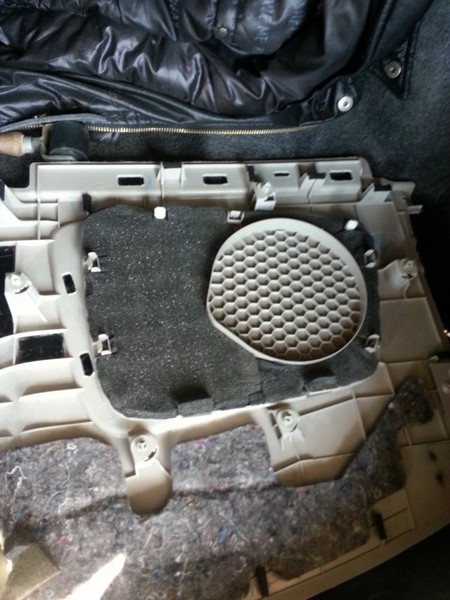

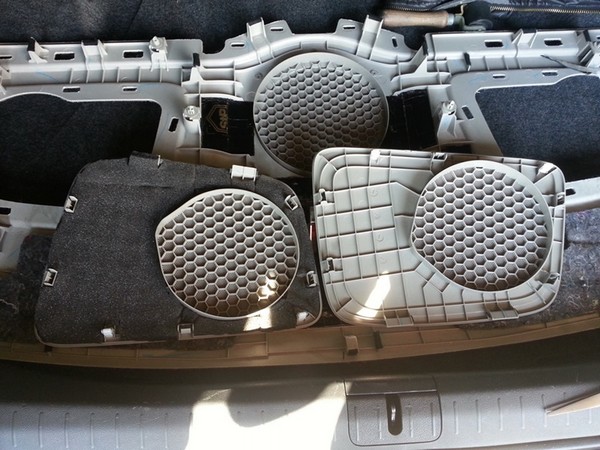

Далее из самой задней полки, я вытащил части с сетками для динамиков и отдельно уплотнил их и поставил обратно

45:1214


46:1719


47:2224




48:504

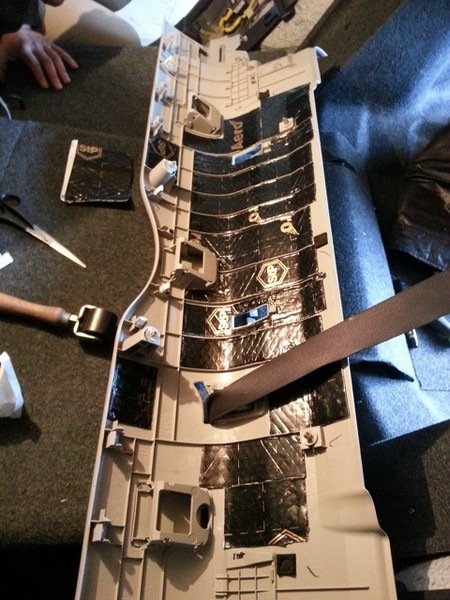

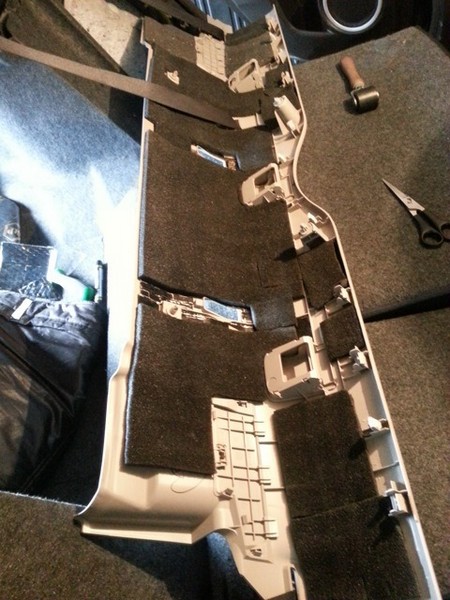

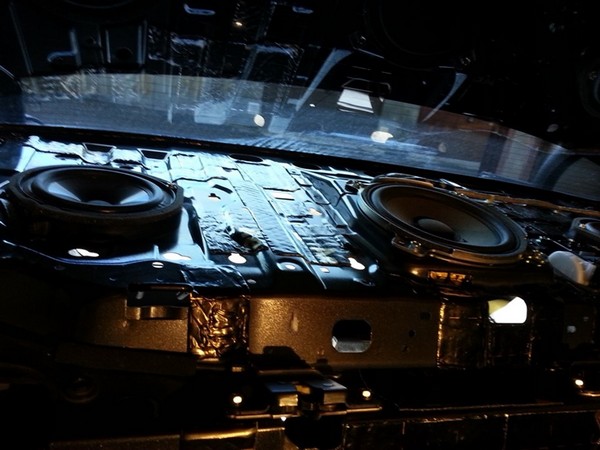

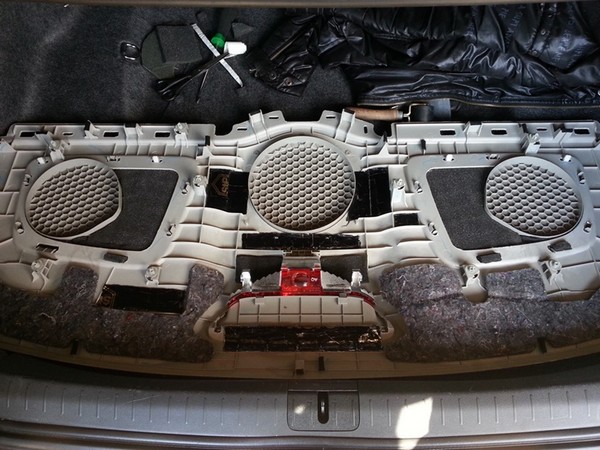

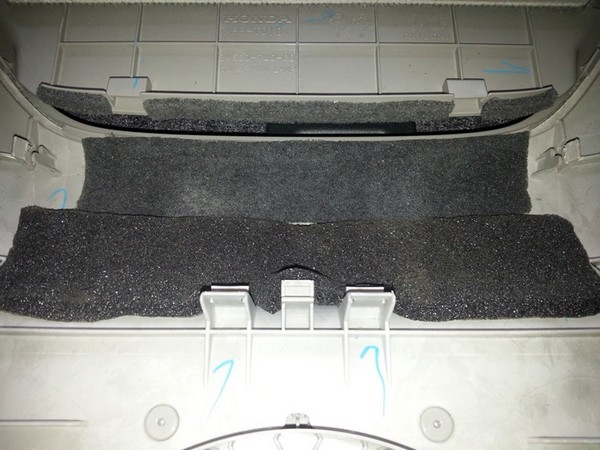

А затем уже начал проклеивать всю полку. Вибры я сильно много не клеил, только в центре и по краям, т.к. основная задача — уплотнить полку, а не утяжелить ее. В качестве выбры использовал STP Aero, а в качестве уплотнителя — STP Бипласт 10К.

48:929


49:1434

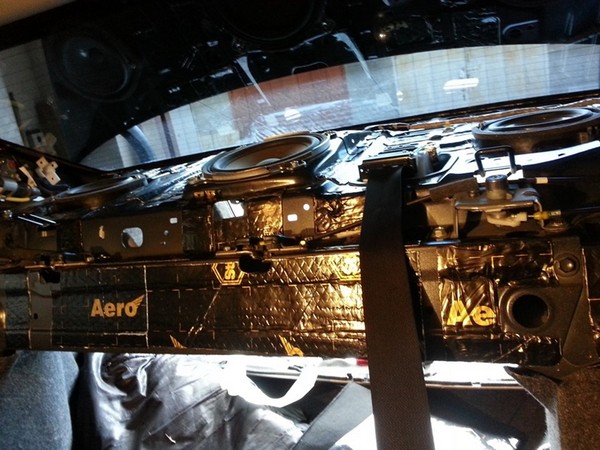

Потом я добавил немного вибры на железную часть полки со стороны салона. Еще раз повторюсь, что не считал нужным наклеивать на 100% все виброй, т.к. в данном случае нужно именно уплотнение.

49:1776


50:2281




51:504

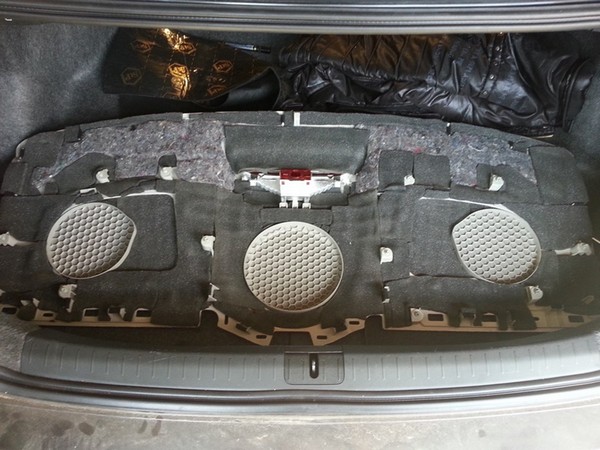

И в конце поклеил немного вибры и уплотнителя на вторую, внутреннюю часть полки

51:653


52:1158


53:1663

Далее все собираем в обратном порядке и наслаждаемся отсутствием скрипов и тресков сзади. Да и музыка с явно выраженным битом теперь звучит без лишнего дребезга.

53:1963
