установка шноркеля на toyota land cruiser 100

Установка пластикового воздухозаборника, называемого шноркелем, позволяет обеспечивать двигатель автомобиля чистым воздухом, без песка и капель воды, отсеивая даже дождевые капли.
С английского snorkel переводится, как трубка.

0:415

Забор воздуха в toyota land cruiser 100 японские инженеры решили производить из-под крыла. Не самое чистое место надо отметить, поэтому шноркель как нельзя кстати спасает ситуацию.

0:730

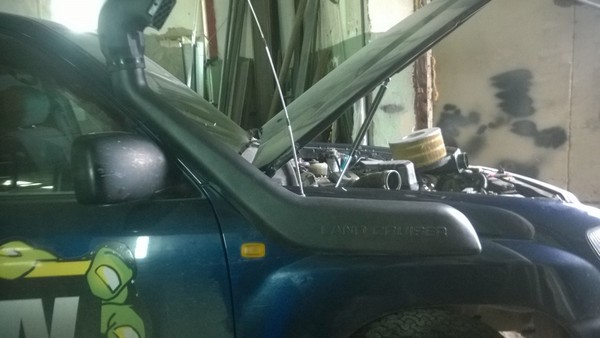

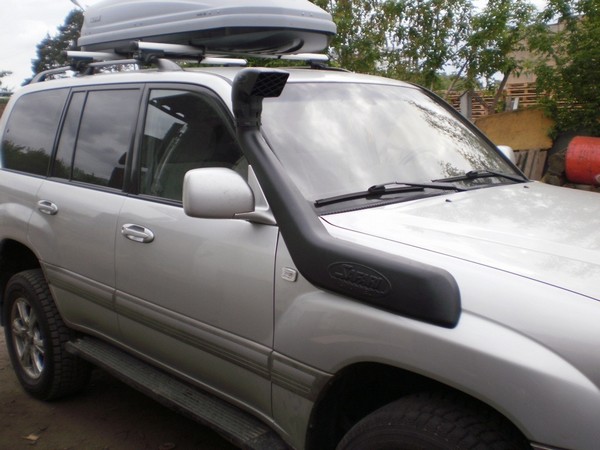

установка шноркеля в toyota land cruiser 100

1:1235

Работает шноркель по следующему принципу:

1:1316

1. Благодаря наседке-воздухозаборнику на двигатель подаются только чистые потоки воздуха, без пыли и грязи.

1:1516

2. Даже те брызги, которые попадают в процессе движения в шноркель отсекаются благодаря высокоэффективному сепаратору.

1:1738

3. Автомобиль может преодолевать водные препятствия, песчаные пустыни, при этом водитель сможет свободно дышать в салоне, не задыхаясь от пыли.

1:2003





1:12

Содержание статьи:

    1. Установка  шноркеля “Safari” производства Австралия на toyota land cruiser 100.

    2. Установка  шноркеля производства Китай на toyota land cruiser 100.

    3. Установка  шноркеля на toyota land cruiser 100 с прочисткой пыльников. Самостоятельное изготовление шаблона.



    1:531

    1. Установка  шноркеля “Safari” производства Австралия на toyota land cruiser 100.

    В комплекте со  шноркелем шли запасные клепки, шаблон для правильного крепления шноркеля к кузову,пошаговая инструкция на английском, иллюстрированная пошаговыми фото.

    1:987

    Отмечу некоторые нюансы установки шноркеля на toyota land cruiser 100.

    1:1101

     toyota land cruiser 100

    2:1612

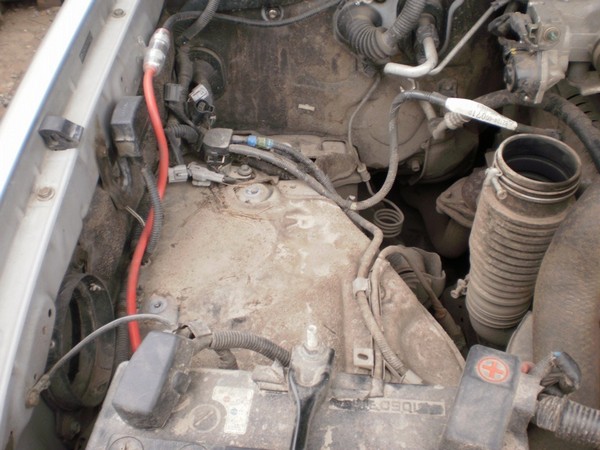

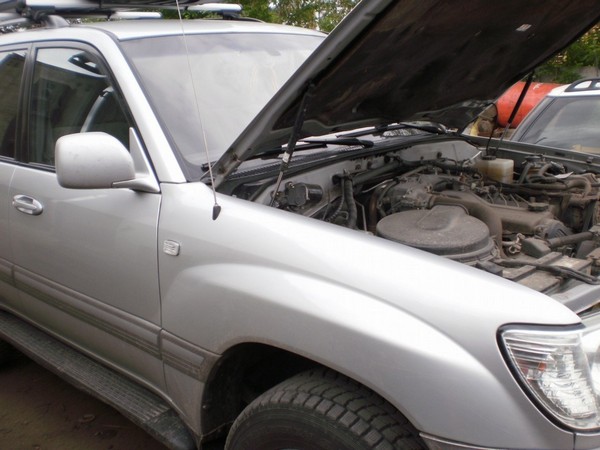

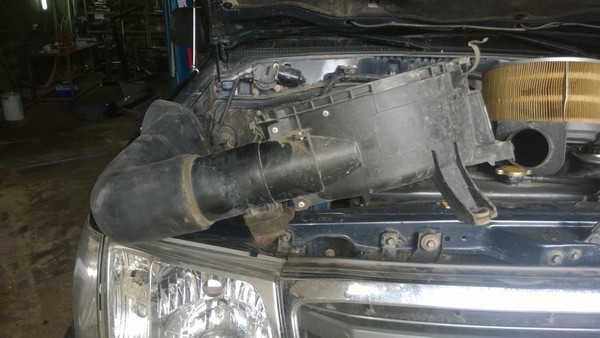

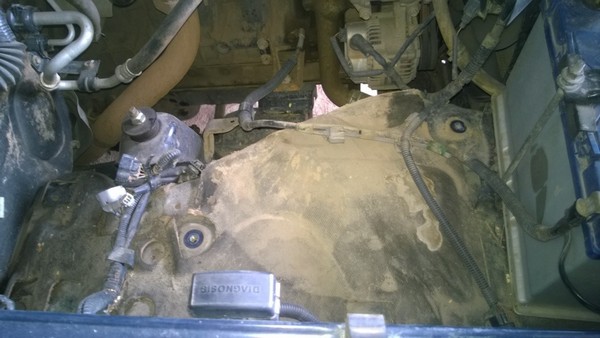

    На правое крыло toyota land cruiser 100 буду устанавливать шноркель. Снимаем корпус воздушного фильтра, подкрылок правого переднего колеса, чтобы освободить доступ к нише в крыле, где расположен заборник воздуха.

    2:1987

    корпус воздушного фильтра toyota land cruiser 100

    3:2492



    Клипсы, которые держат подкрылок, слабые, потому перед всей операцией лучше запастись десятком новых.

    3:189

    Откручиваем заборник воздуха, правый повторитель поворота и антенну.

    3:320

    заборник воздуха  toyota land cruiser 100

    4:825

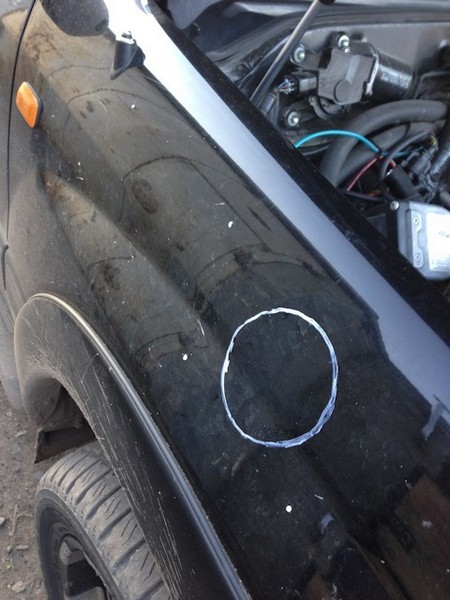

    Прикладываем шаблон к правому крылу, и по нему наносим отметки под отверстия.

    4:970

    Высверливаем отверстия, обрабатываем  от коррозии, можно, например, мовилем.

    4:1118

    Мовиль, для справки, препятствует контакту металла с влагой и воздухом, что эффективно против коррозии. Своё название он получил в честь городов Москва и Вильнюс, по местонахождению НИИ, где и был разработан.

    4:1501

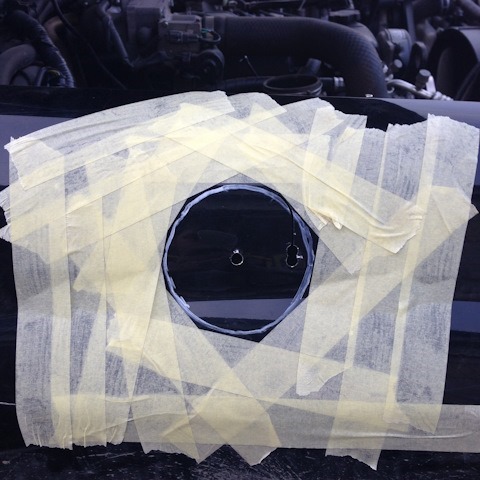

    как вырезать отверстия под шноркель

    5:2006

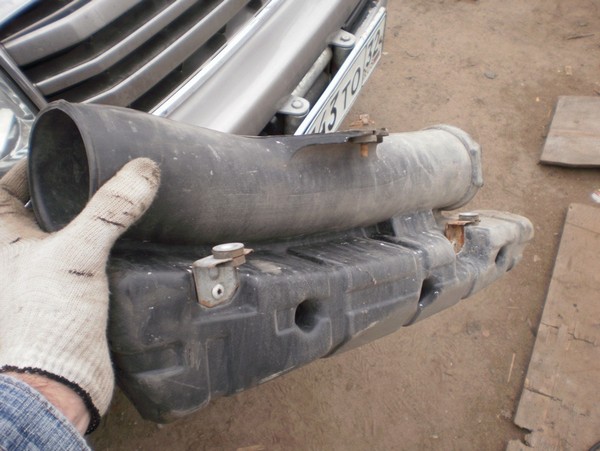

    Шноркель загораживает антенну. При этом остается несколько миллиметров видимой дырки от ее посадочного места. Надо как-то закрывать. Из грузовой шины при помощи болгарки вытачиваем заглушку, которая великолепно встает на место.

    5:422

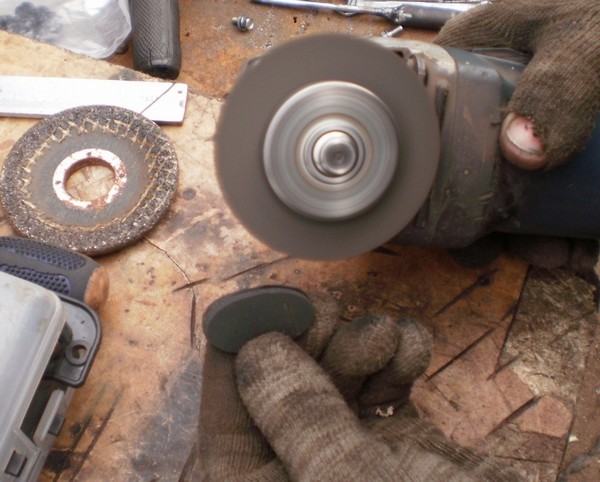

    clip_image006

    6:927

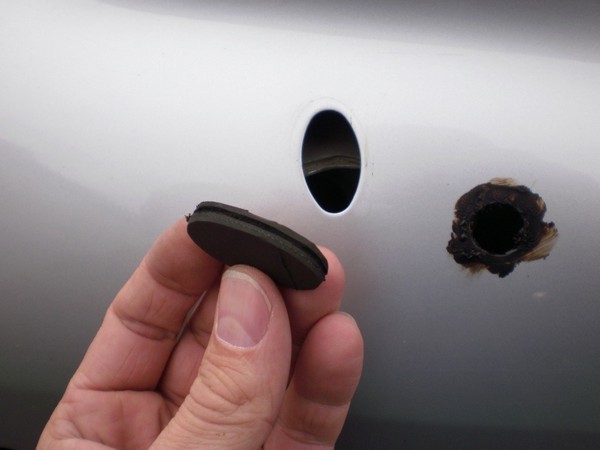

    заглушка на кузов

    7:1432

    как заделать ненужное отверстие в кузове

    8:1937

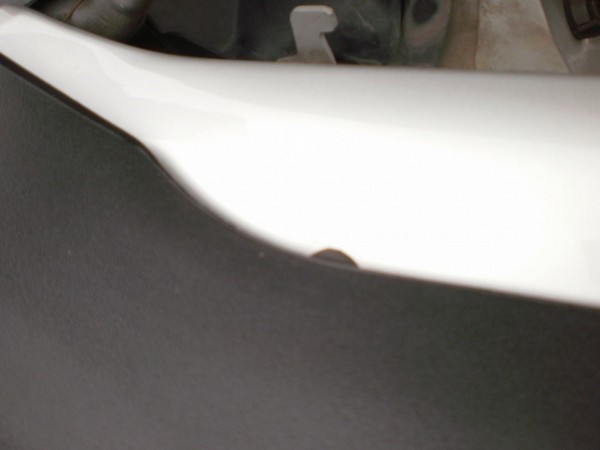

    виден край заглушки из под шноркеля

    9:2442

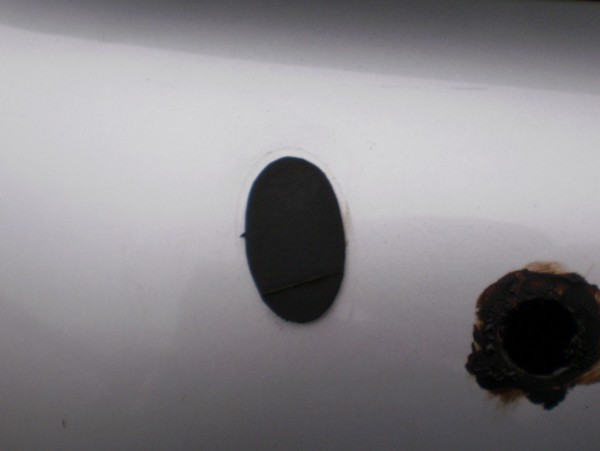

    Заглушка практически не видна.

    9:59

    Далее необходимо промазать герметиком предобтекатель. Для начала отделяем предобтекатель от корпуса воздухоочистителя / воздушного фильтра toyota land cruiser 100 .

    9:349

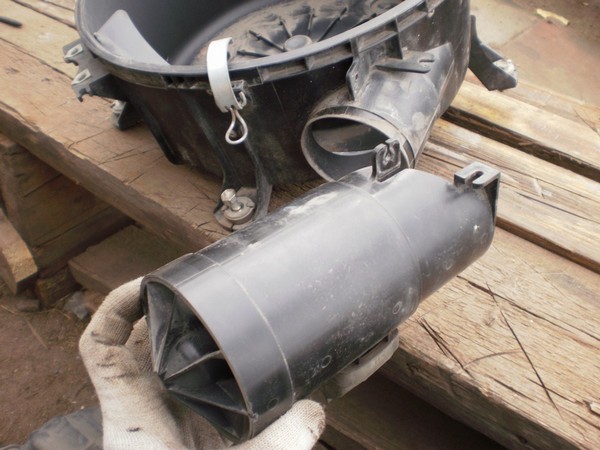

    предобтекатель, расположен на корпусе воздухоочистителя

    10:854

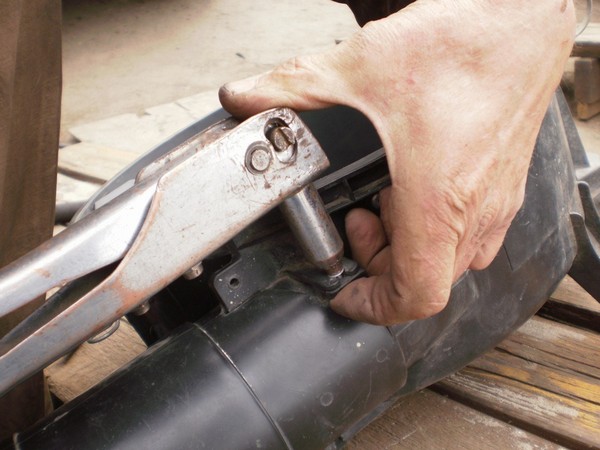

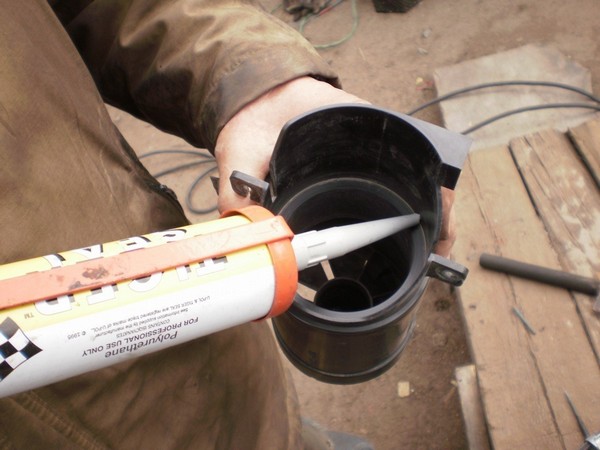

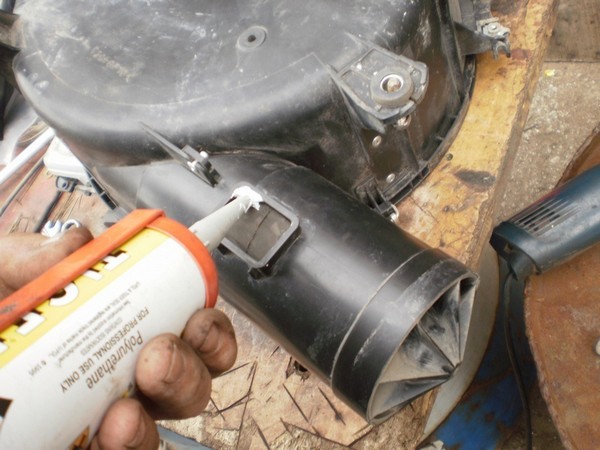

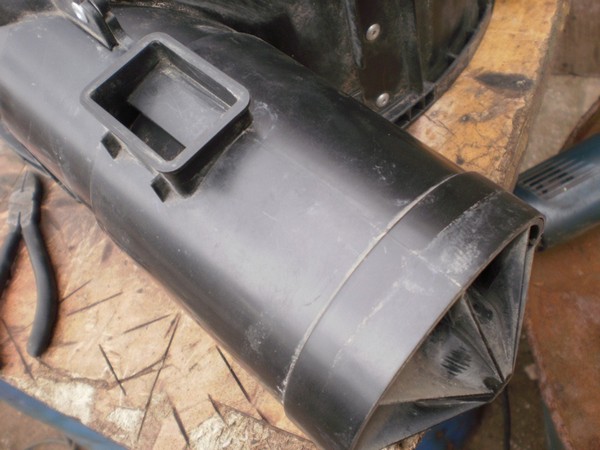

    Высверливаем три клепки (надо при этом сохранить шайбы, т.к. сами запасные клепки в комплекте есть, а шайб нет). Смазываем герметиком места соединения предобтекателя toyota land cruiser 100  с корпусом воздушного фильтра. Вставляем все на место и снова заклепываем.

    10:1326

    предобтекатель toyota land cruiser 100

    11:1831

    clip_image012

    12:2336



    В инструкции сказано: в корпусах предобтекателя и воздухоочистителя находятся выпускные клапаны, через которые вода может попасть в воздухозаборник. Монтажник сам должен решить вопрос о том, следует ли герметизировать эти выпускные клапаны. Я решил один клапан для слива воды на предобтекателе заглушить резинкой с герметиком. Второй клапан, расположенный на самом корпусе фильтра решил оставить. К нему легче подобраться и в случае необходимости можно легко залить герметиком, так как отверстие для слива воды все же нужно.

    12:968

    выпускной клапан на предобтекателе toyota land cruiser 100

    13:1473

    герметизация выпускного клапана на предобтекателе toyota land cruiser 100

    14:1978

    Собираем все по инструкции. Все хорошо подходит и легко закручивается.

    14:2111



    установка корпуса воздушного фильтра на toyota land cruiser 100

    15:504

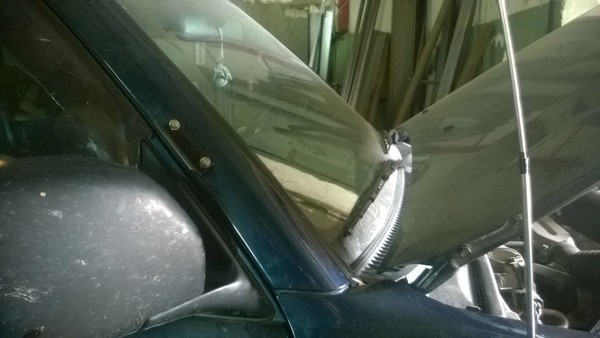

    Со шноркелем машина приобрела несколько лошадиных сил.

    15:609

    Плюсы шноркеля в том, что он помогает защищать двигатель от воды и пыли, а так же экономить топливо, выполняя роль пассивного наддува. Не знаю, насколько это относится к моему турбодизелю, но, по отзывам дизелистов, экономия действительно ощутимая. Куплена голова-насадки «Циклон» на шноркель toyota land cruiser 100, позволяющая дополнительно очищать воздух от пыли и влаги. Так как она довольно внушительных габаритов (этакая кастрюля), то применяться будет только в особо тяжелых условиях экспедиций.

    15:1513

    https://www.drive2.ru/l/288230376152993439/

    15:1560



    15:1570

    2. Установка  шноркеля производства Китай на toyota land cruiser 100.

    Надумал установить шноркель на toyota land cruiser 100. Мучиться выбором не стал, китайской продукцией вполне доволен, очень много  сам продал и установил клиентам.

    15:1978

    Установка  шноркеля производства Китай на toyota land cruiser 100

    16:2483



    Начнем со снятия пластиковой защиты крыла.

    16:81

    Снимаем подкрылок для установки шноркеля с  toyota land cruiser 100

    17:586

    clip_image002[4]

    18:1091

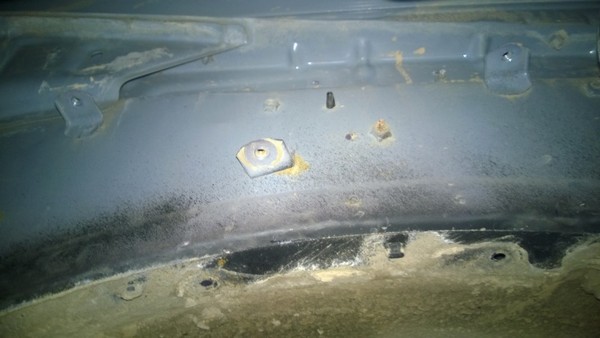

    clip_image003[4]

    19:1596

    Разбираем воздушный фильтр.

    19:1651

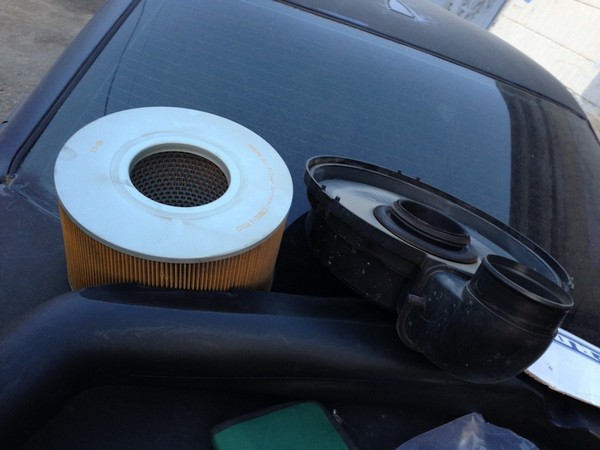

    разборка корпуса воздушного фильтра  toyota land cruiser 100

    20:2156



     корпус воздушного фильтра с предоптекателем toyota land cruiser 100

    21:504

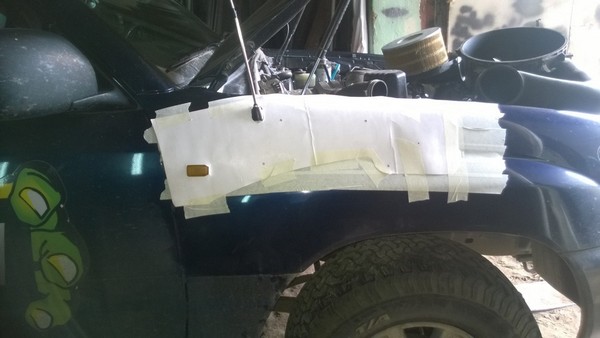

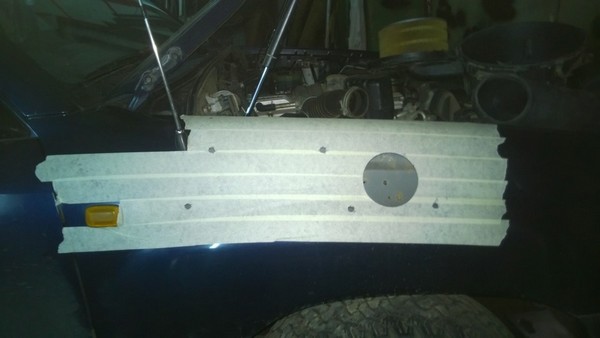

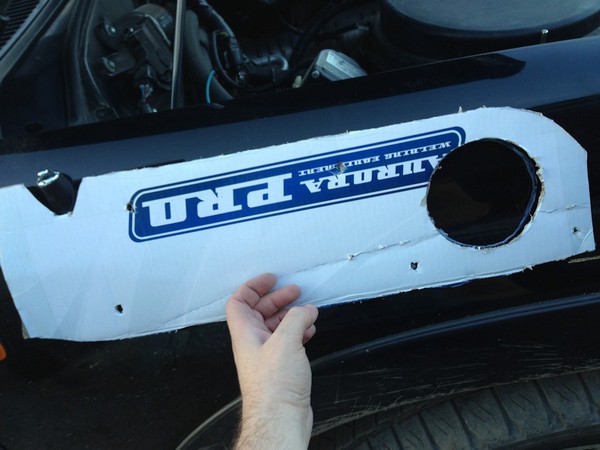

    Заклеиваем крыло малярным скотчем. Наклеиваем лекало на крыло.

    21:623

    Клеим шаблон для размещения шноркеля на правом крыле кузова toyota land cruiser 100

    22:1128

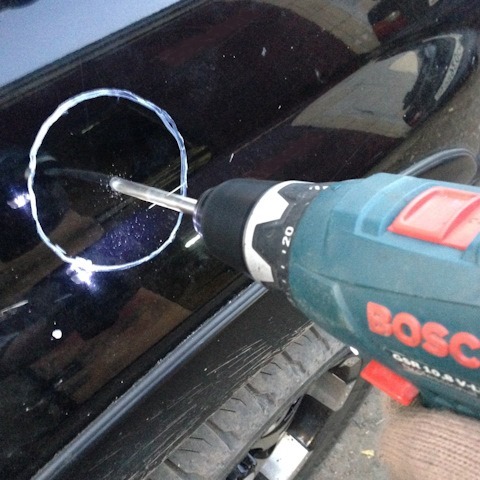

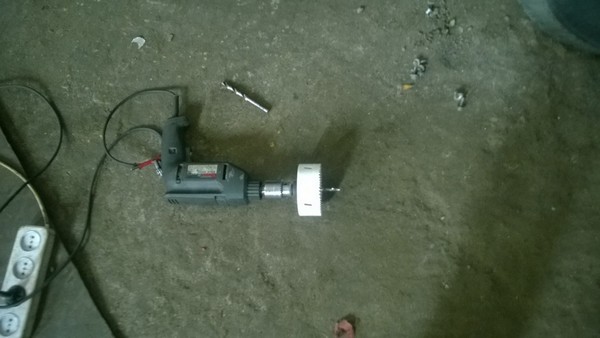

    Готовим дрель, и сверлим отверстия для крепления шноркеля.

    22:1239

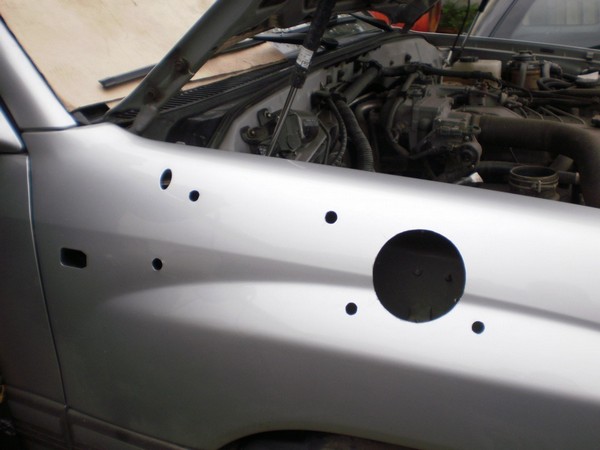

    как выглядет поверхность кузова для установки шноркеля toyota land cruiser 100

    23:1744

    Собираем шноркель.

    23:1782

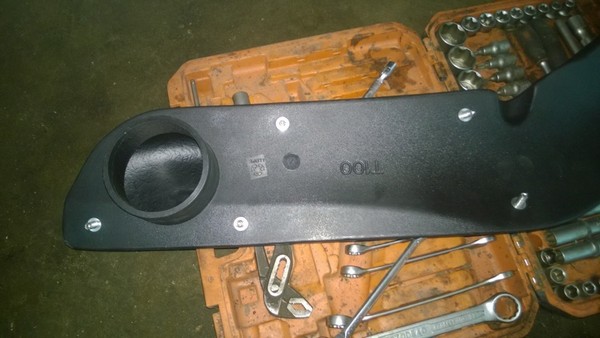

    собираем шноркель toyota land cruiser 100

    24:2287



    Примеряем, дорабатываем напильником и шарошкой .
    Снимаем скотч и крепим шноркель к крылу.

    24:167

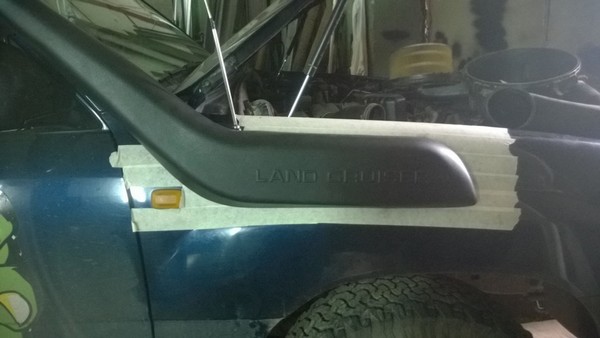

    места крепления шноркеля  toyota land cruiser 100

    25:672

    Сборка происходит в обратном порядке и применением герметика в местах соединения шноркеля с воздушным фильтром.

    25:883

    clip_image013[4]

    26:1388

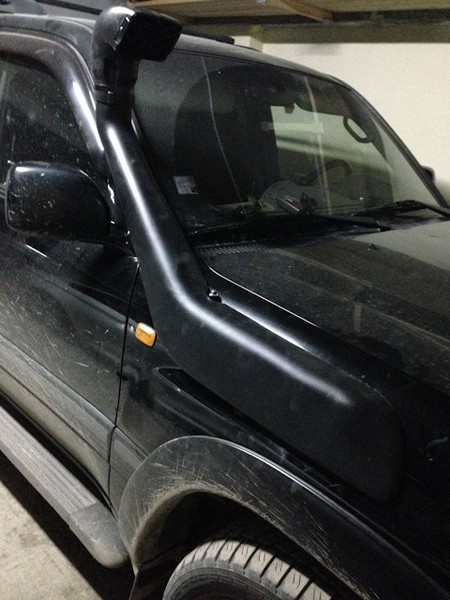

    шноркель Китай на toyota land cruiser 100

    27:1893

    https://www.drive2.ru/l/7436703/

    27:1929



    27:1939

    3. Установка  шноркеля на toyota land cruiser 100 с прочисткой пыльников. Самостоятельное изготовление шаблона.

    Установка  шноркеля на toyota land cruiser 100 с прочисткой пыльников

    28:2641



     как сделать шаблон для установки шноркеля на toyota land cruiser 100

    29:504

    Сразу поменяю воздушный фильтр.

    29:566

    воздушный фильтр на toyota land cruiser 100

    30:1071

    Для установки  шноркеля на toyota land cruiser 100 убираю все лишнее.

    30:1186

    снятый корпус воздушного фильтра toyota land cruiser 100

    31:1693

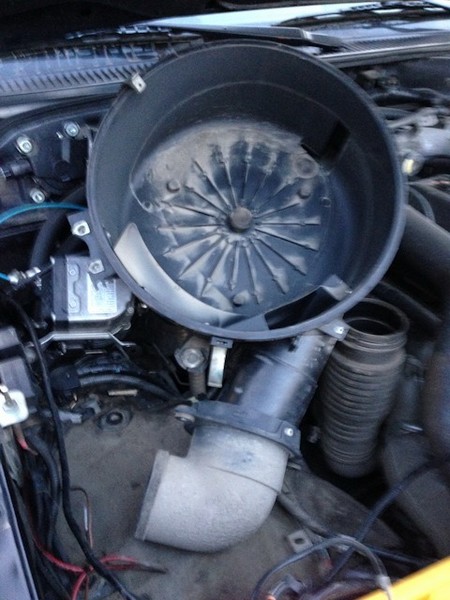

    Снимаю кастрюлю (корпус воздушного toyota land cruiser 100).

    31:1787

    Закрываю впуск от мусора.

    31:1837

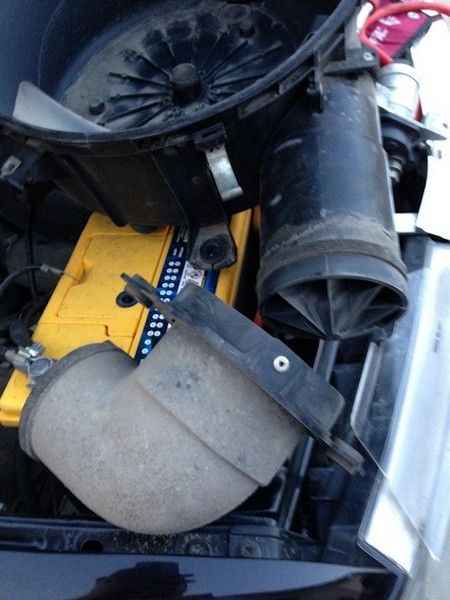

    переходник к корпусу воздушного фильтра, заходящий в крыло toyota land cruiser 100

    32:2344



    Снимаю переходник, который заходит в крыло.

    32:82

    Вот туда он заходит

    32:121

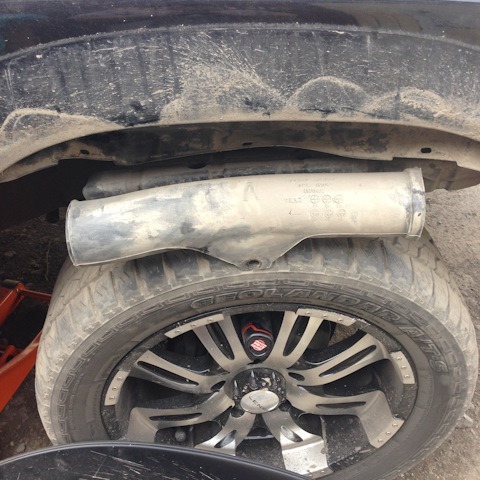

    место расположения забора воздуха для воздухоочистителя в  toyota land cruiser 100

    33:628

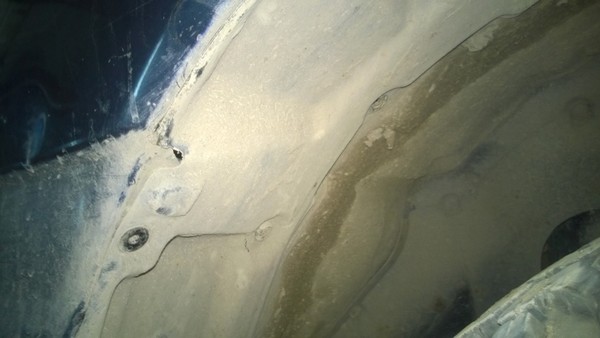

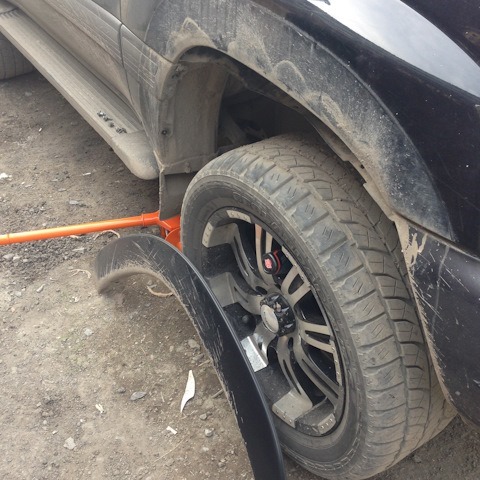

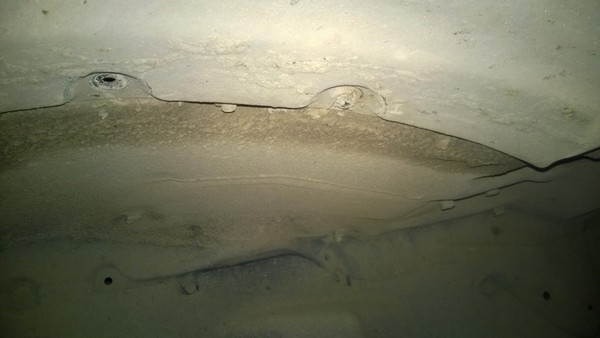

    Домкрачу кузов toyota land cruiser 100 и снимаю расширитель арки для более удобного доступа к подкрылку. Этого хватает, но советую все же снять колесо, будет удобнее.

    33:915

    clip_image007[6]

    34:1422

    Откручиваю подкрылок. Он мягкий и легко отгибается. Вытаскиваю отвод. Он больше не нужен. В комплекте со шноркелем идет Z образная резиновая труба, она и заменит эту трубу.

    34:1737

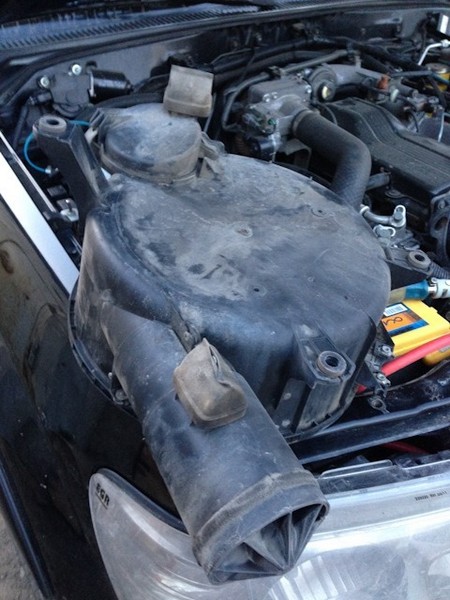

    корпус воздушного фильтра toyota land cruiser 100

    35:2244

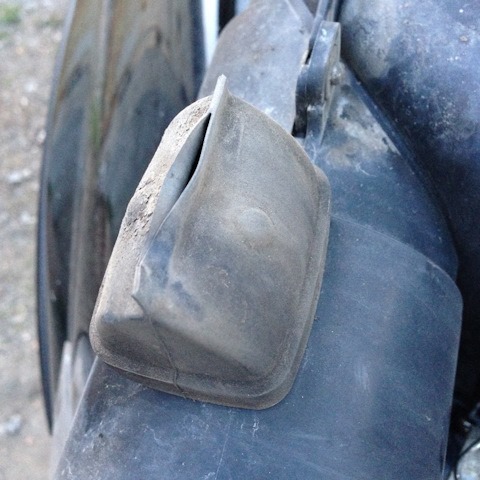

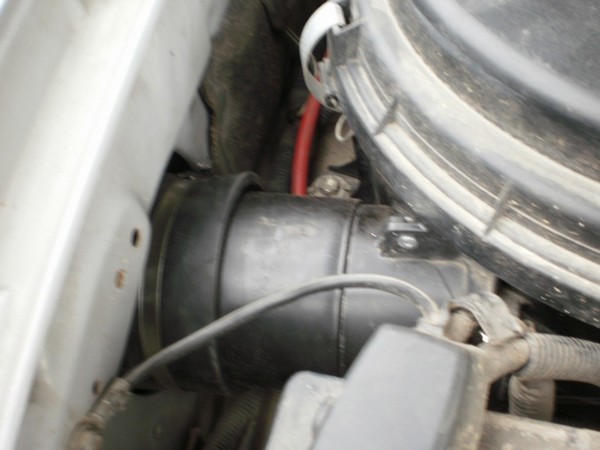

    С нижней стороны кастрюли, два пыльника.

    35:76

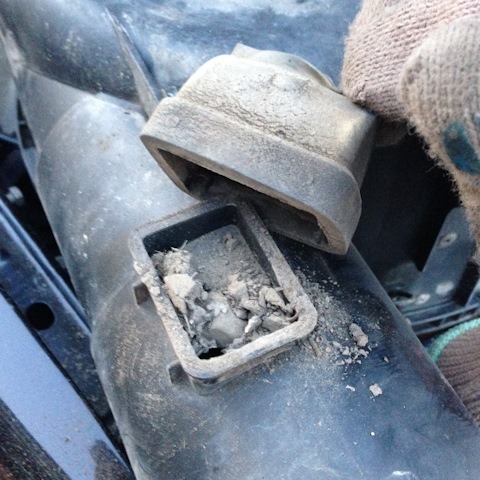

    пыльник на корпусе воздушного фильтра toyota land cruiser 100

    36:583

    Если они рассохшиеся как на фото, то либо их менять на новые. Либо отмывать и глушить. Я залил силиконом, не помогло, резина старая пористая, плохо склеивается.

    36:875

    плановая чистка пыльников на корпусе воздушного фильтра toyota land cruiser 100

    37:1382

    Пыльники на корпусе воздушного фильтра toyota land cruiser 100 полностью забиты пылью. Пыльники необходимо периодически чистить.

    37:1605

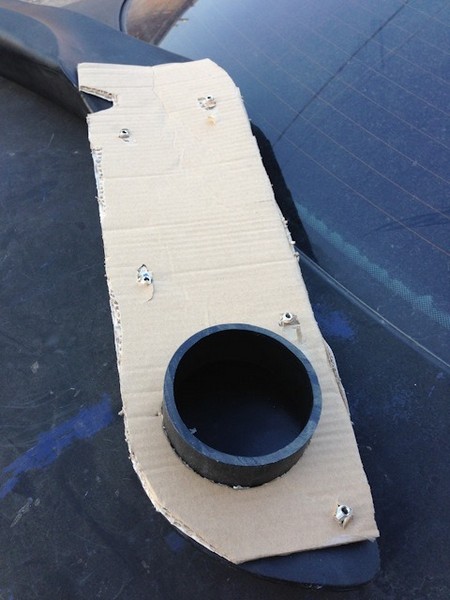

    вырезаем шаблон для установки шноркеля на toyota land cruiser 100

    38:2112



    Вырезаю шаблон.

    38:31

    clip_image013[6]

    39:538

    Разметка по шаблону.

    39:579

    clip_image014[6]

    40:1086

    Высверливаю отверстия по окружности самого большого отверстия в центре.

    40:1223

    clip_image015[4]

    41:1730

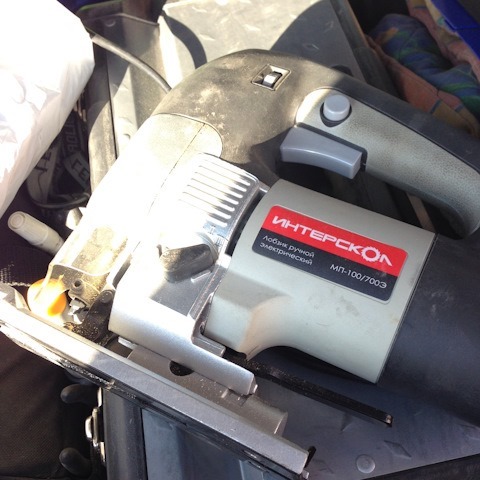

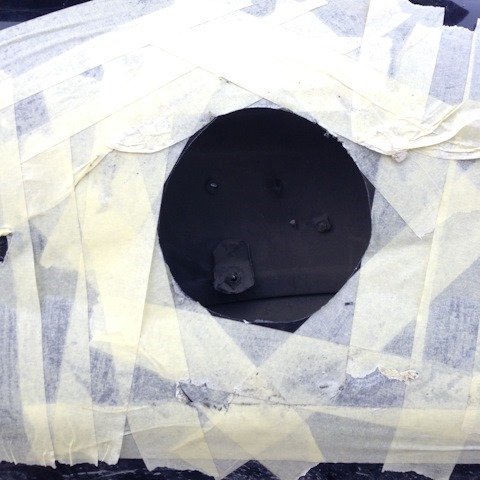

    Для вырезки было решено использовать лобзик.

    41:1816

    clip_image016[4]

    42:2323



    Наклеил молярного скотча вокруг, что бы лобзиком не поцарапать кузов. Насверлил пару отверстий с краю, что бы пилка прошла.

    42:227

    clip_image017[4]

    43:734

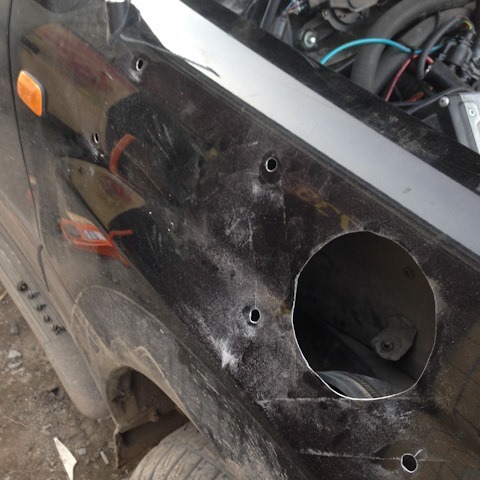

    Вот что получилось.

    43:773

    clip_image018

    44:1280

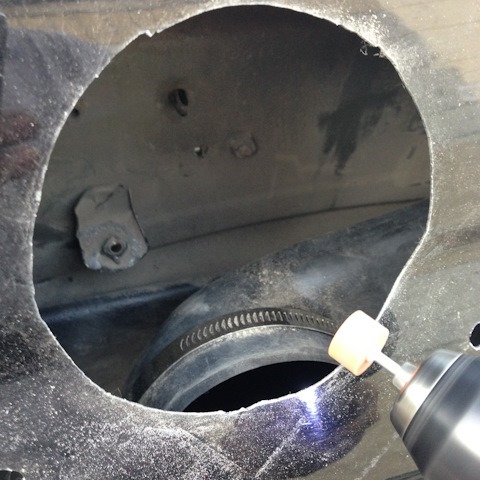

    Обрабатываю края со всех сторон.

    44:1343

    clip_image019

    45:1850

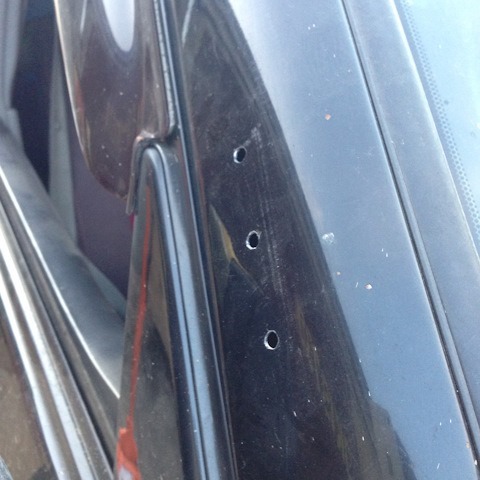

    Высверливаю отверстия под болты шноркеля на toyota land cruiser 100 .

    45:1961

    clip_image020

    46:2468



    Затем отверстия высверливаются на стойке. Все отверстия так же обрабатываю от коррозии.

    46:164

    https://www.drive2.ru/l/464843005849764812/

    46:211

    Посмотрев кучу инструкций, видео и советов. Нигде не увидел главного.
    Никто не пишет о том, как обрабатывать кузов toyota land cruiser 100 от коррозии металла. Да и вообще многие не делают этого.
    А ведь это самое важное если речь идет о сверлении или резке кузова.

    46:674

    Я не специалист, но как минимум понимаю, что нужно обработать хотя бы грунтовкой.

    46:825

    обработка кузова toyota land cruiser 100 от коррозии

    47:1332

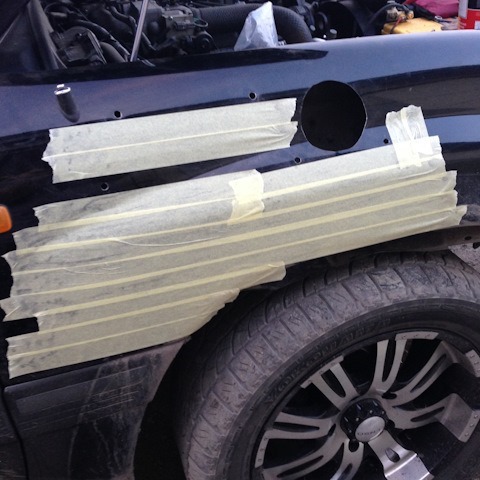

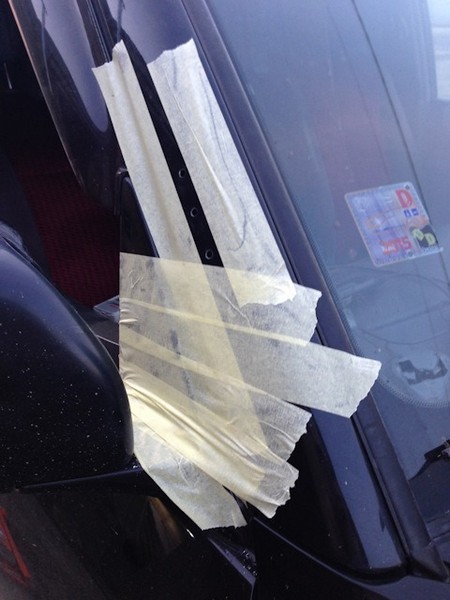

    Оклеиваю малярным скотчем все места под дырками, на случай потеков грунтовки.

    47:1478

    обработка кузова toyota land cruiser 100 грунтовкой от коррозии

    48:1985

    Так же и на стойке.

    48:2022



    грунтовка для обработки кузова toyota land cruiser 100  от коррозии

    49:506

    Для подобной обработки удобнее всего использовать обычную канцелярскую кисточку. Она удобно проходит в дырки из под сверла.

    49:738

    Далее фото сделать уже не успевал, т.к. начало темнеть и было не до фотографий.

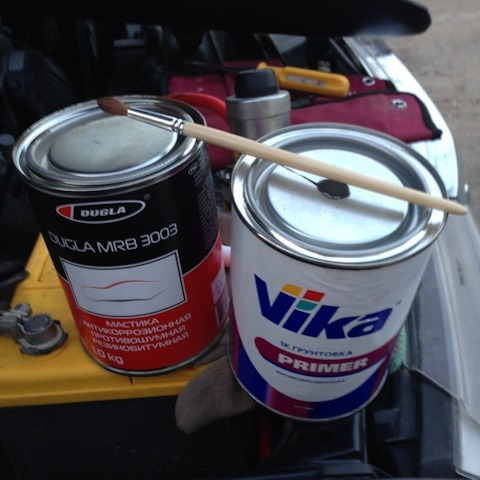

    Но рецепт я использую такой: Все края сперва протираю спиртом. Потом промазываю грунтовкой, даю ей подсохнуть минут 30 и сверху намазываю пожирнее мастики.

    49:1167

    крепление кронштейна для шноркеля к стойке  toyota land cruiser 100

    50:1674

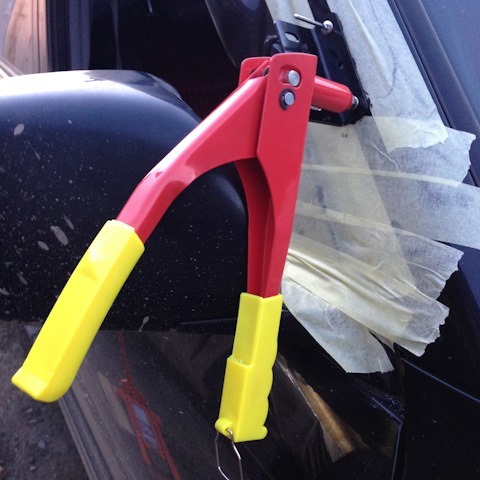

    Кронштейн к стойке крепится на заклепки. Из под кронштейна видно как выдавливается мастика. Заклепщик кстати китайского производства и очень плохого качества, пришлось выкинуть.

    50:2006

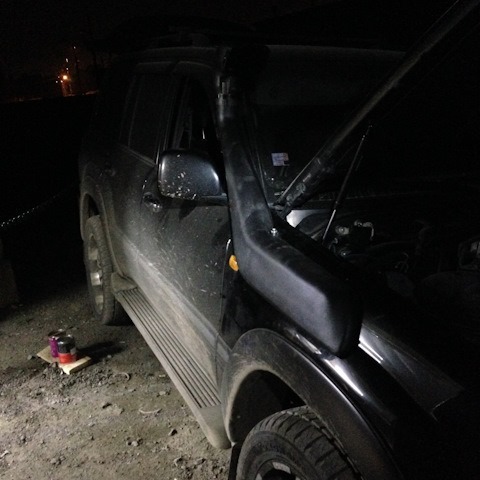

    clip_image026

    51:506

    Как соединять шноркель с патрубками.
    От кастрюли идет родной патрубок в виде уголка.
    Прямо к нему цепляем резиновый Z образный патрубок, который обязательно должен идти в комплектации со Шноркелем. Другая сторона резинового патрубка стыкуется напрямую к шноркелю. С обеих сторон, резиновый патрубок стягивается металлическими хомутами, которые так же должны быть в комплекте со шноркелем. Все это легко и удобно соединяется при снятом колесе и открученном подкрылке.

    51:1369


    https://www.drive2.ru/l/464846029506740516/

    51:1417
