  1. Ремонт карбюратора НИВЫ
  2. Установка и тест PRO-Booster карбюратора для НИВЫ
  3. Замена карбюратора на Solex 21083 (инструкция)
  4. Доработка карбюратора ОЗОН

Ремонт карбюратора НИВЫ

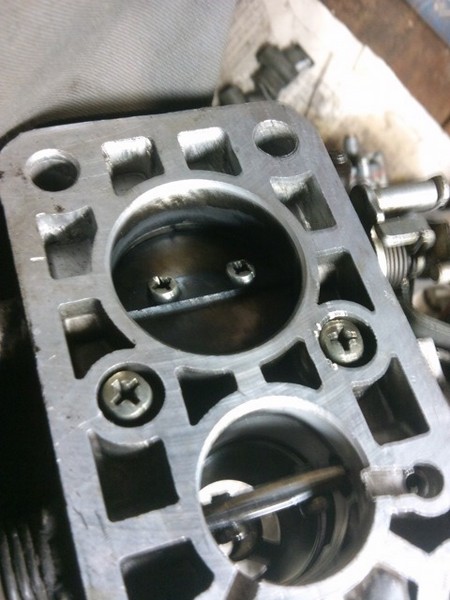

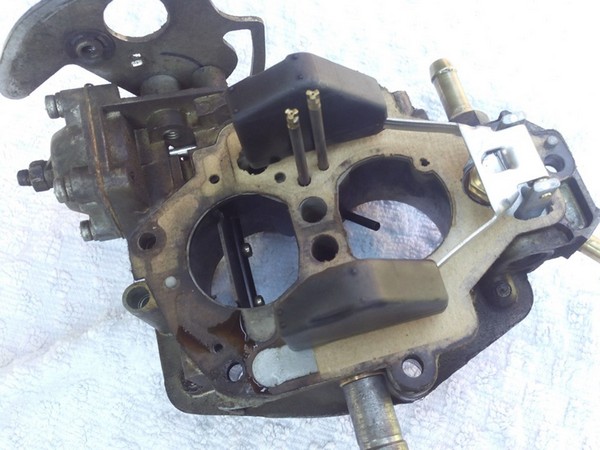

Неполадка: вышла из строя нижняя половинка карбюратора.
Один раз я его шлифовал, на этот раз я решил его шлифануть т.к. выгнуло немного опять подошву, начал, и обнаружил что шлифовать уже нечего, пришлось покупать новый, т.к. нигде не смог найти именно 73 солекс или хотя бы половинку нужную от него.
Лежал у меня какой-то, но оказался 83.
А ведь все куплено было для его ревизии, ну да ладно оставим для нового.

0:1122

Ремонт карбюратора НИВЫ

1:1629



1:1639

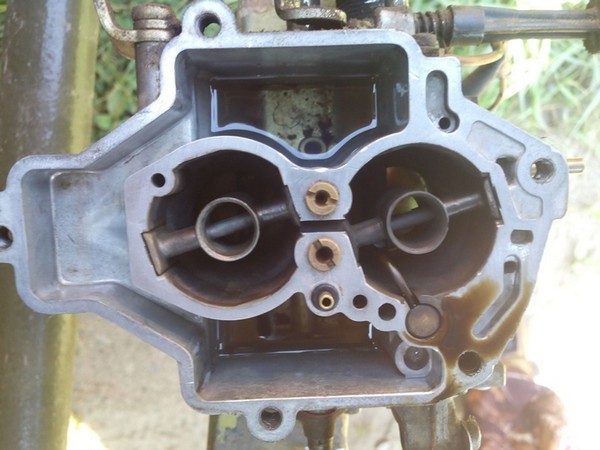

Вот здесь на фото отличный игольчатый клапан, хорошие мембраны, другие не использую, прокладки под карбюратор не очень, других не было. Обычно беру из паронита. На лето ставлю такие воздушные фильтры, сняв эту плотную ткань опять можно ездить.

1:2085



Ремонт карбюратора НИВЫ

2:506

Ремонт карбюратора НИВЫ

3:1013

Ремонт карбюратора НИВЫ

4:1520

Остальное на видео, практики в съемке видео нет так что сильно не судить.
Объем двигателя у меня 1,8, укладываюсь по расходу от 9,5 до 10,0 литров на сотню, езжу агрессивно, по трассе гоняю до 140.

4:1870

Электромагнитный клапан на новом карбюраторе оказался не рабочий.

4:1996

Установка и тест PRO-Booster карбюратора для НИВЫ

Способов "улучшить" карбюраторов много… Так же можно и поменять карбюратор, один на другой, например Озон на Солекс и обратно. Я долго думал, что же такое сделать со свои Солексом, что бы он перестал "мучать мой мозг"… И решил совместить приятное с полезным, а именно купить и испытать "PRO-Booster карбюратор" от компании UPGRADE GARAGE.
С начало пытался найти отзывы про него…но ничего путного не нашел, лишь только описания и вопросы других ВАЗоводов…
И вот я решил, была не бы была, куплю, установлю и протестирую. Всегда можно поставить обратно старый. Возможно, данная запись будет полезна коллегам.

4:3167



Итак, месяц назад я его установил и откатал уже 2000км
Он построен на базе ОЗОНа, т.е. владельцам Солекса придется кое чего еще докупить (см.ниже).
Самое главное отличие - это как раз форсунка-диффузор "PRO-Booster".

4:377

Установка и тест

5:884

Установка и тест

6:1391

Вот как она описана у производителя:
PRO-Booster имеет двенадцать форсунок, подающих топливную смесь за счет разрежения, создаваемого воздушным потоком внутри карбюратора.
Топливная смесь из эмульсионного канала карбюратора за счет разрежения, создаваемого внутри PRO-Booster, поступает во внутренний кольцевой канал и далее через двенадцать форсунок распыляется во внутреннюю полость PRO-Booster, где смешивается с воздушным потоком, идущим через двенадцать боковых окон. Полученная эмульсия смешивается с воздушным потоком, идущим через центральный канал PRO-Booster, далее, пройдя еще две ступени приготовления, поступает в корпус карбюратора. В результате оптимальной ориентации форсунок относительно эмульсионного канала и воздушных потоков (центрального и боковых) а также многоступенчатой (по сравнению с заводской) схемой приготовления бензовоздушной смеси, происходит автоматическая дозировка подачи топлива в зависимости от разряжения, создаваемого в карбюраторе. Гомогенность смеси близка к газообразной, что по качеству смеси аналогично моновпрыску. Дросселирование, создаваемое PRO-Booster в минимальном сечении главного диффузора карбюратора, на 12% меньше дросселирования, создаваемого заводским малым диффузором, что облегчает наполняемость цилиндров.

6:3698



"Изюминка" PRO-Booster заключается в эффективном использовании большой разности скоростей воздушных и топливных потоков, а также многоступенчатой пульверизации бензовоздушной смеси, что позволило полностью исключить использование в его конструкции подвижных деталей, обеспечивая надежность и долговечность его работы. Засоряемость PRO-Booster практически исключена, т.к. его минимальные проходные сечения превышают сечения соответствующих жиклеров, что в свою очередь исключает дополнительное обслуживание, что особенно важно особенно в условиях бездорожья и\или спортивной эксплуатации.
В результате более полного сгорания и более точной дозировки бензовоздушной смеси, применение УПГС значительно улучшает эксплуатационные качества Вашего автомобиля!

6:1388

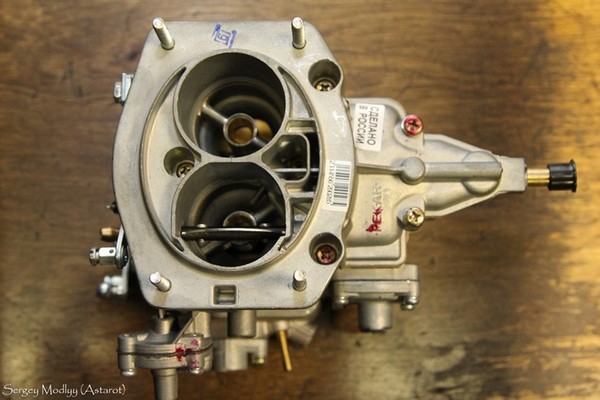

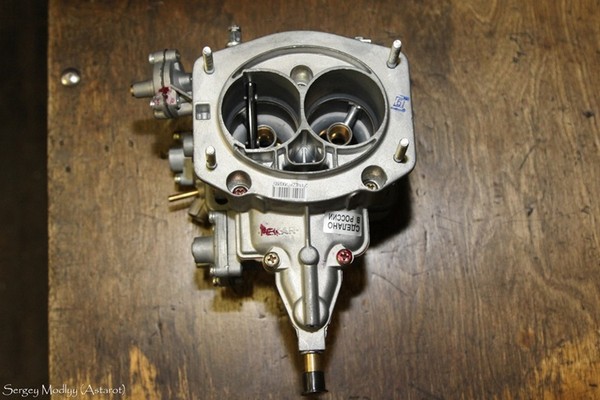

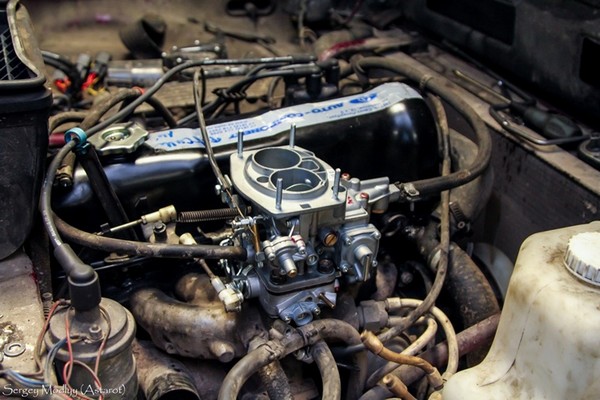

Данный карбюратор собран на базе Пекаровского.

6:1478

Установка и тест

7:1985

Итак, что же надо сделать, что бы данный карбюратор установить.

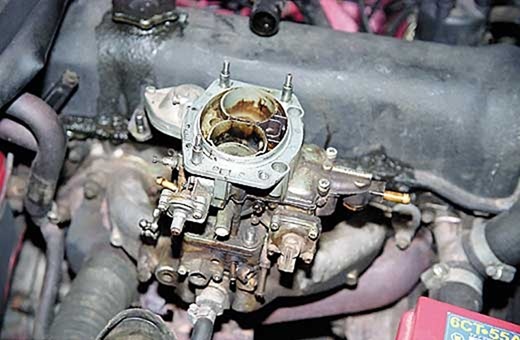

Для начала - снимем старый

7:2152



Установка и тест

8:506

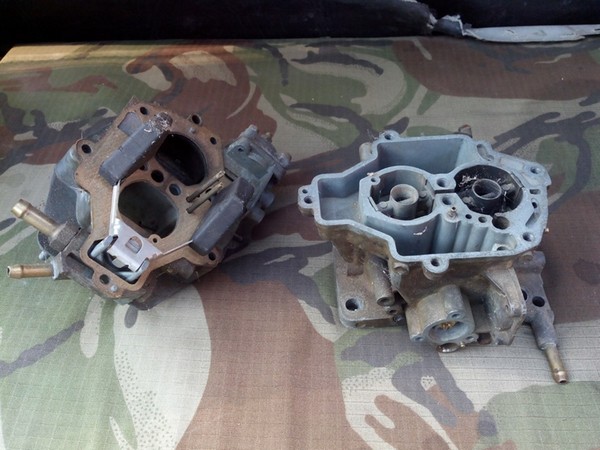

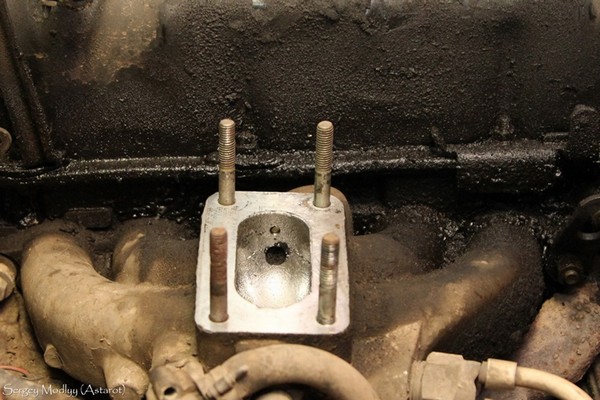

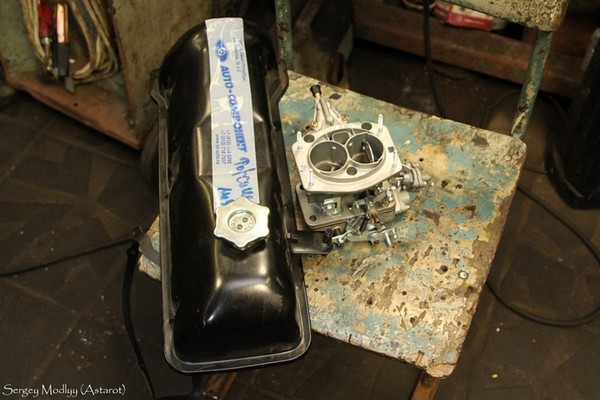

и уберем "толстую" прокладку.

8:562

Установка и тест

9:1069

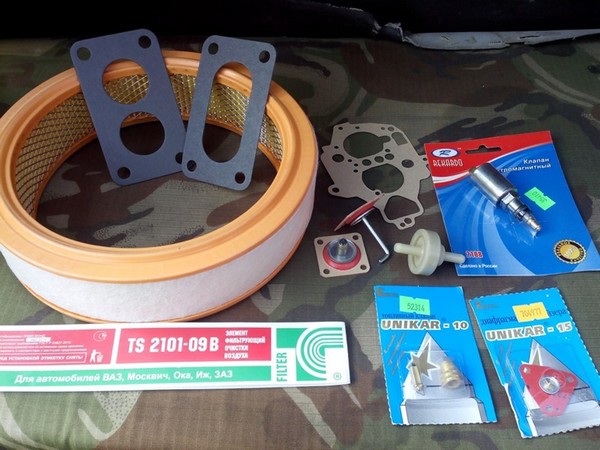

Соответственно, надо докупить тонкую (озоновскую) + покороче шпильки
+ клапанную крышку с крепежом для рычага + короткий рычаг

9:1303

Установка и тест

10:1810

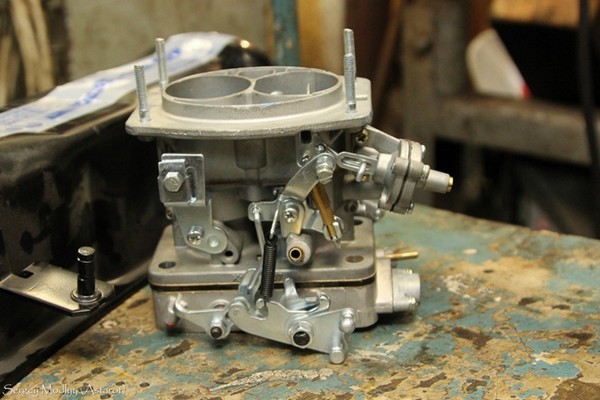

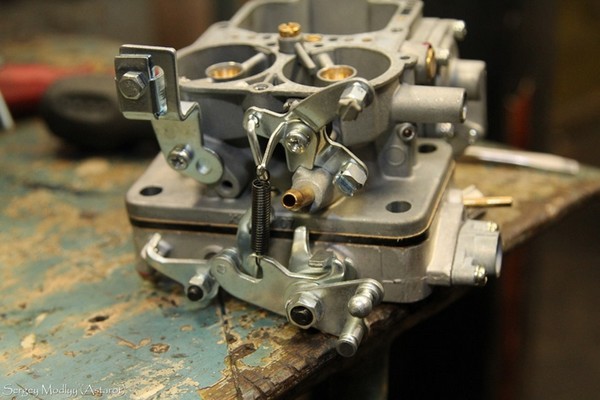

Новый карбюратор собран достойно - все винты подкручены, все затянуто, нареканий нет. Но все равно мы все винты проверили.

10:2035



Установка и тест

11:506

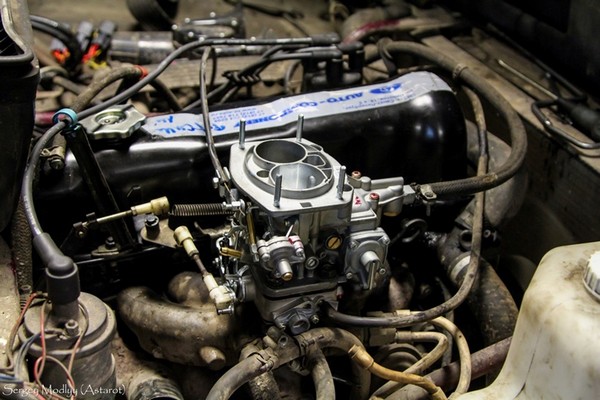

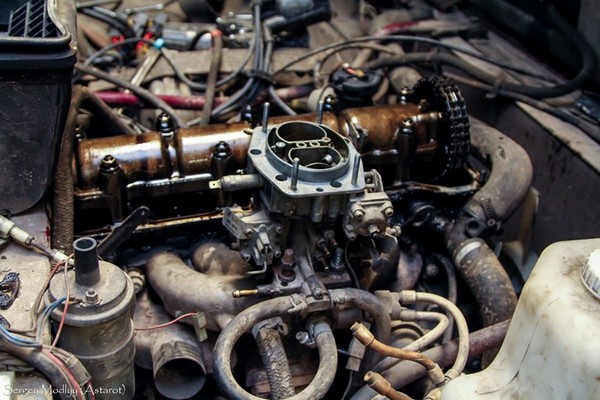

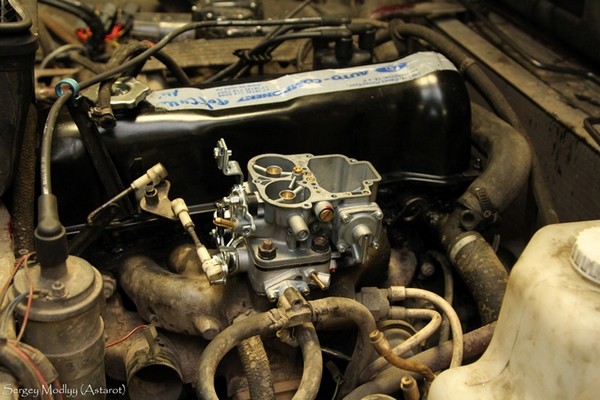

И установили:

11:534

Установка и тест

12:1041

Установка и тест

13:1548

Установка и тест

14:2055



Установка и тест

15:506

Что же я должен получить после данной установки?
Производитель пишет:
Заметно улучшает тяговые характеристики
Увеличивается мощность двигателя
Позволяет экономить топливо
Снижает токсичность
Допускает использование низкокачественного бензина
Не склонен к засоряемости.

15:1023

По ощущениям, тяговые характеристики улучшились, да, это чувствуется.
Мощность двигателя… — скорость разгона увеличилась, т.е. стала дольше, а максимальная скорость стала меньше. На Солексе я ехал максимально 100км/ч, на данном — 90км/ч…
Экономии топлива не чувствуется, городской режим не дал особо ощутить разницы
Токсичность — ну это и на Солексе регулируется, так что этот показатель для экологов)
Про бензин и засоряемость — заправлялся пару раз на г… заправке, специально для теста — карбюратор, как работал, так и работает, т.е. данное утверждение я подтверждаю! Это действительно так, на Солексе такие "тесты" спокойно не пройдут, приходилось всегда его чистить.

15:2251



Что я в нем доделаю:
это холостой ход как на Солексе
и поменяю жиклер во второй камере, поставлю побольше)

15:196

Мой вердикт — ставить можно!

15:252

Замена карбюратора на Solex 21083 (инструкция)

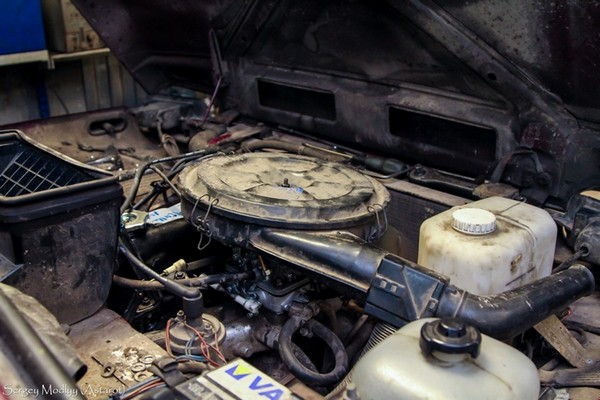

Собрав двигатель, я понял, что старый карбюратор совсем мертвый и не поддается нормальной регулировке.

15:527

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

15:707

Solex 21083 установка

15:741

Замена карбюратора на Solex 21083 (инструкция)

16:1246

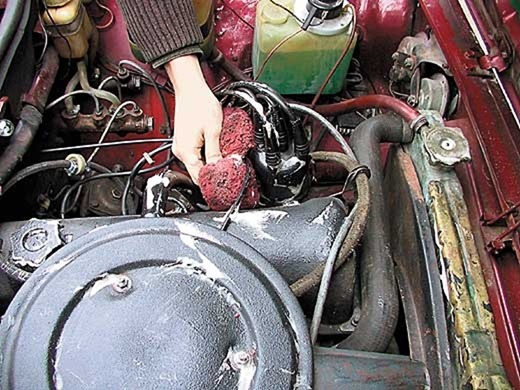

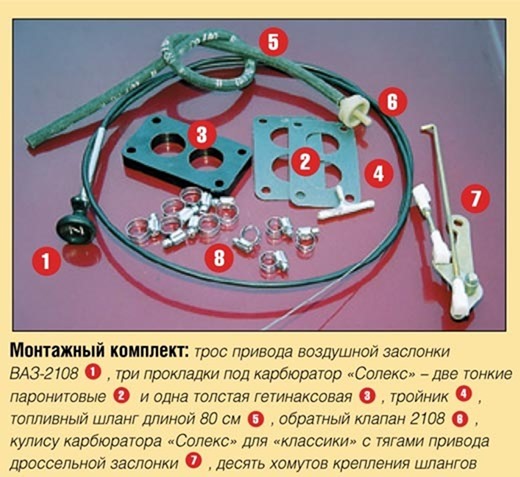

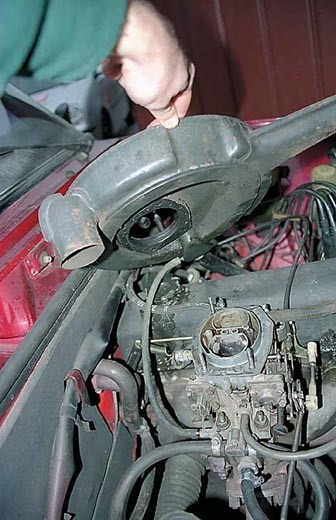

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

16:1479

Замена карбюратора на Solex 21083 (инструкция)

17:1984

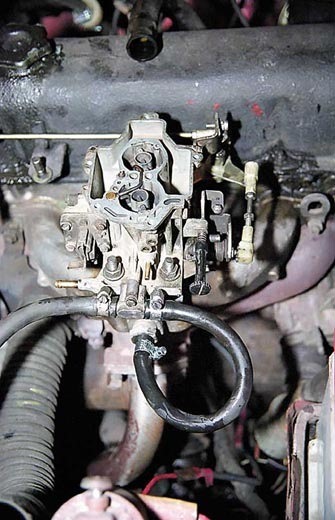

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

17:2199



Замена карбюратора на Solex 21083 (инструкция)

18:504

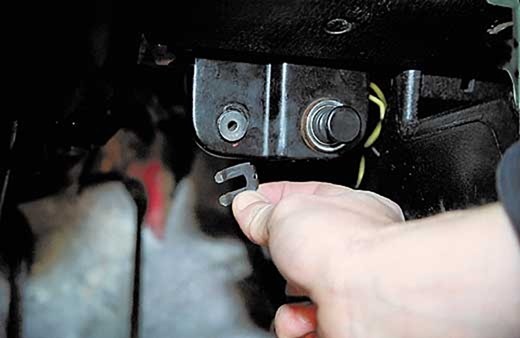

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

18:720

Замена карбюратора на Solex 21083 (инструкция)

19:1225

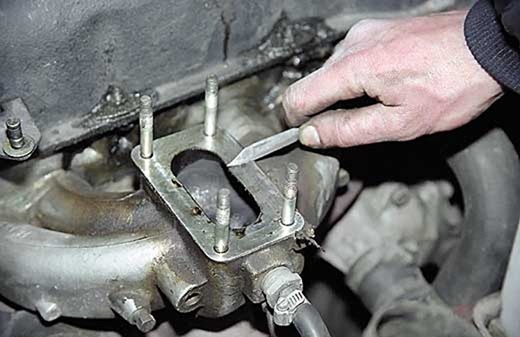

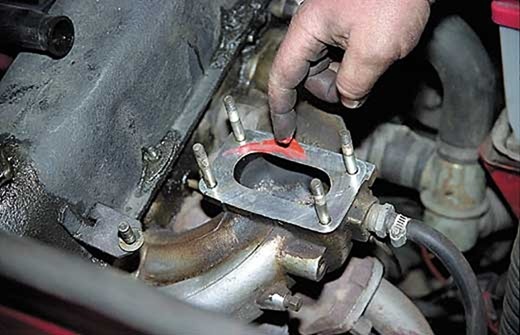

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

19:1414

Замена карбюратора на Solex 21083 (инструкция)

20:1919

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

20:2120



Замена карбюратора на Solex 21083 (инструкция)

21:504

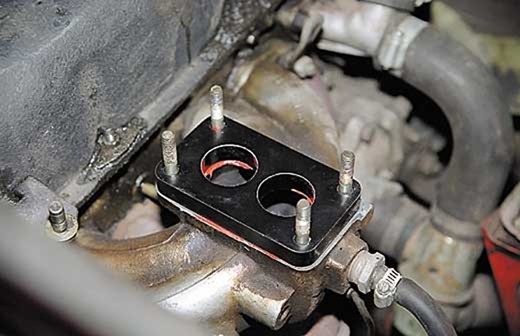

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

21:730

Замена карбюратора на Solex 21083 (инструкция)

22:1235

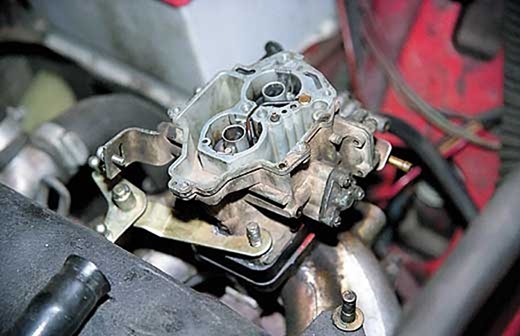

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

22:1498

Замена карбюратора на Solex 21083 (инструкция)

23:2003



8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

23:159

Замена карбюратора на Solex 21083 (инструкция)

24:664

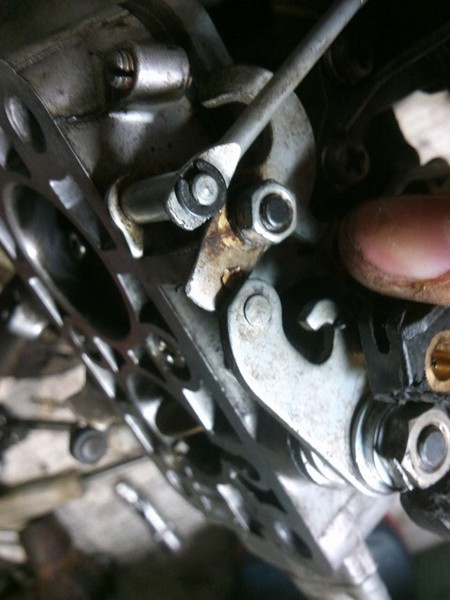

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

24:964

Замена карбюратора на Solex 21083 (инструкция)

25:1469

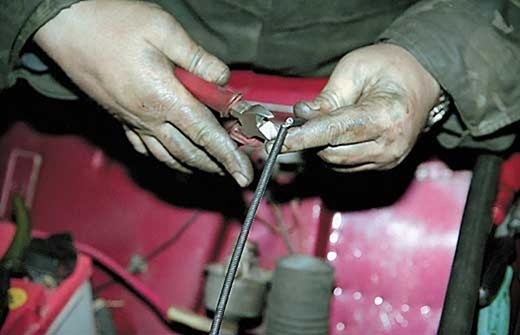

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

25:1737

Замена карбюратора на Solex 21083 (инструкция)

26:2242

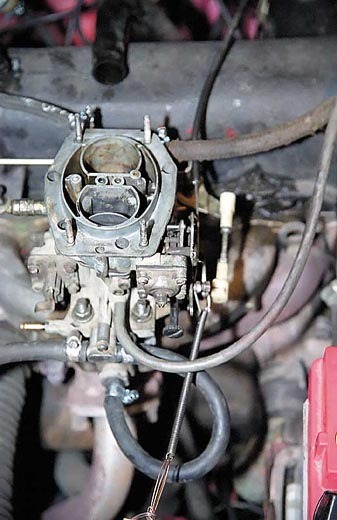

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

26:135

Замена карбюратора на Solex 21083 (инструкция)

27:640

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания.

27:895

Замена карбюратора на Solex 21083 (инструкция)

28:1400

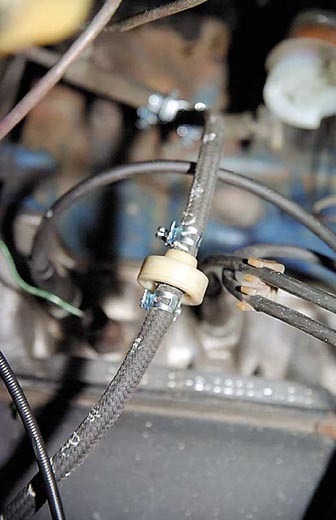

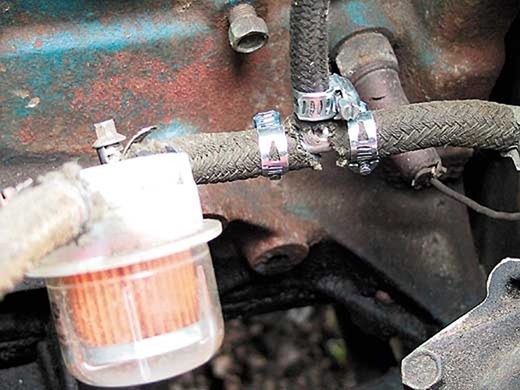

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

28:1610

Замена карбюратора на Solex 21083 (инструкция)

29:2115



14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

29:139

Замена карбюратора на Solex 21083 (инструкция)

30:644

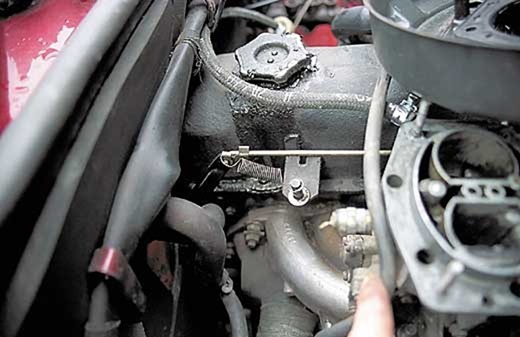

15. Штатную возвратную пружину цепляем за старую ось кулисы на крышке головки блока.

30:800

Замена карбюратора на Solex 21083 (инструкция)

31:1305

16. На период обкатки для приработки новых шаровых наконечников тяг привода дроссельной заслонки устанавливаем дополнительную пружину.

31:1558

Замена карбюратора на Solex 21083 (инструкция)

32:2063

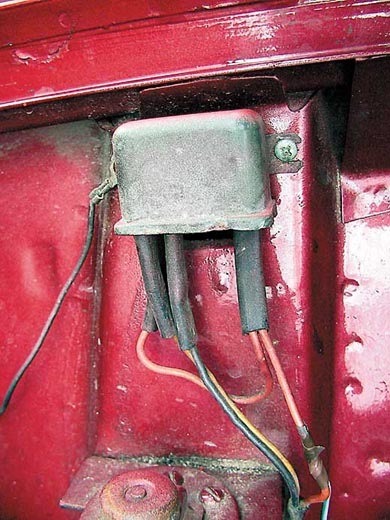

17. Подключаем электроклапан ЭПХХ к плюсовому контакту реле света.

32:123

Замена карбюратора на Solex 21083 (инструкция)

33:628

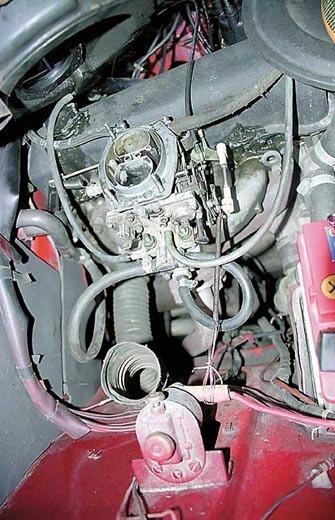

18. Устанавливаем корпус воздушного фильтра, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

33:853

Примечание

33:879

На протяжении 30 лет выпуска «классических» заднеприводных ВАЗов их конструкция, в отличие от внешности, практически не изменилась. Поэтому, автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора «Озон», который не обеспечивает хорошей разгонной динамики, равномерного ускорения, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу его «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор лицензионным «французом».

33:1972

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской фирмы Solex выпускает около десятка модификаций карбюраторов «Солекс» для двигателей с различными рабочими объемами. Эта модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», установленные на поперечно расположенный в моторном отсеке двигатель, в определенных режимах движения (при резких разгонах, в поворотах, на крутых подъемах) переобедняли топливо-воздушную смесь. Происходит это из-за нежелательных перемещений поплавка в поплавковой камере. «Солексы» этого недостатка лишены, поскольку их поплавковая камера двухсекционная, т.е. со спаренными поплавками, которые перемещаются в плоскости, перпендикулярной продольной оси автомобиля (а не параллельно, как у «Озона» и «Вебера»). Кроме «восьмерок» и «девяток», в середине 80-х «Солексы» начали устанавливать и на другие новые переднеприводные модели – «Москвичи» АЗЛК-21412 (с их обычным продольно расположенным двигателем УЗАМ-331.10) и «Таврии» ЗАЗ-1102.

33:3855



Какой «Солекс» выбрать?

33:46

Димитровградские карбюраторы из семейства «Солекс» отличаются друг от друга преимущественно геометрическими параметрами жиклеров, диффузоров, эмульсионных трубок, а также профилем рычага управления пусковой системой. Несмотря на эти различия, любой из карбюраторов может без отрицательных последствий устанавливаться на все модели, для которых они предназначались на этапе создания, – переднеприводные ВАЗ-2108 и -2109, АЗЛК-21412, ЗАЗ-1102. Есть модификации и для «классики» – ВАЗ-2104, -2105, -2107. Из этого следует, что «Солексы» без переделывания крепежа (геометрии постели и расположения шпилек) легко монтируются на любые двигатели заднеприводных «Жигулей». Хотя замечу, что от изначального выбора будет зависеть результат модернизации – характеристики двигателя. В любом случае мотор станет тяговитее и машина будет более ровно разгоняться. Для экономной езды следует выбрать модификацию для «Таврий» – ДААЗ-2181 (для двигателя 1,1 л). Получить высокую разгонную динамику и большую «максималку» можно с ДААЗ-21073 (имеет диффузоры с увеличенным диаметром), созданной для двигателя с рабочим объемом 1,7 л, однако при этом серьезно вырастет расход топлива. «Солексы» 2108 (1,3 л), 21083 (1,5 л), 21051-30 (1,3 л) являются «золотой серединой» – обеспечивают достойную разгонную динамику и уменьшенный, по сравнению с «Озоном», расход топлива.

33:2458



Можно устанавливать, как новый карбюратор, так и «бэушный». В последнем случае узел следует подвергнуть ревизии – вымыть, почистить, продуть каналы, отполировать диффузоры (с помощью нитки и пасты ГОИ). Желательно также установить новые жиклеры, прокладки и диафрагмы, изготовленные на Димитровградском автоагрегатном заводе (в состав «левых» ремкомплектов часто входят жиклеры с несоответствующими тарировочными размерами). Для эффективной работы диффузора с его деталей с помощью алмазного надфиля желательно удалить все заусеницы и выступы (дефекты литья), которые создают дополнительные завихрения воздуха, ухудшающие наполнение цилиндров свежим зарядом

33:1220

Важные нюансы

33:1249

Все карбюраторы «Солекс», кроме модификации 21073, имеют очень тонкие отверстия жиклеров, которые очень чувствительны к любому механическому мусору, попадающемуся в топливе. По этой причине фильтры тонкой очистки следует своевременно менять, а для большей надежности лучше установить фильтр от инжекторных систем питания. Это дороже, однако интервалы между обслуживаниями карбюратора заметно увеличатся (в 2-3 раза).

33:2014



Если решено установить карбюратор «Солекс», в смету, помимо его стоимости, следует внести расходы (40-50 грн.) на приобретение дополнительных комплектующих (см. фото). Технология установки «Солекса» на ВАЗ-«классику» показана на схеме. Мы приводим самый простой способ модернизации – без подключения ЭПХХ – экономайзера принудительного холостого хода (о нем мы расскажем в одной из следующих публикаций). По утверждению специалистов, система ЭПХХ уменьшает расход топлива на 5-10%, однако часто выходит из строя, поэтому в целом снижает надежность карбюратора. Чтобы электроклапан не перекрывал подачу топлива при отсутствии блока ЭППХ, его пластмассовую иглу можно обрезать либо выдернуть из корпуса. Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он открывал канал холостого хода только при включенном зажигании. Так удастся избежать продолжения работы двигателя после выключения зажигания в случае использования некачественного или низкоэтилированного бензина – источника детонации, перегрева и калильного зажигания.

33:1933

При установке карбюратора от переднеприводных модификаций ВАЗ, имеющих топливопровод-обратку, штуцер возврата топлива можно заглушить пробкой или подключить через обратный клапан в цепь топливоподачи к фильтру тонкой очистки. Следуя советам специалистов, мы выбрали второй способ модернизации, который позволяет исключить перегрузку клапанного механизма карбюратора и нарушения в его работе.

33:2666



Чтобы получить максимальную пользу от замены этого основного элемента системы питания, есть смысл модернизировать и систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настроены для создания обедненной смеси. Для ее эффективного воспламенения на свече зажигания необходимо создать более мощный искровый разряд. Обеспечить это способна только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания вышеуказанные характеристики имеют значения 17000 В и 0,5-0,6 мм соответственно. Зазор в контактной системе можно увеличить, однако это станет причиной ускоренного выхода из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

33:1515

После установки карбюратора и успешного запуска двигателя обязательно следует обратиться к специалистам для окончательной регулировки узла на предмет токсичности отработавших газов. Без этой операции, помимо повышения токсичности отработавших газов, может увеличиться расход топлива и ухудшиться динамика.

33:2090



Доработка карбюратора ОЗОН

По мере того, как мотор постепенно чахнет (компрессия во всех цилиндрах 9,5-9,8), ему становится труднее заводится в мороз, особенно когда за минус 20. В моём случае это выражалось в следующем:
1) после заводки в течение 30-60 сек. мотор глох, как только начинаешь убирать обороты ниже 2200-2300 об/мин., 2500 всё нормально, затем по мере прогревания конечно обороты можно было убавлять;
2) при заводке, даже при полностью вытянутом подсосе, мотор тут же глох и так до 3-4 попыток и чего только не пытался делать с приводом воздушной заслонки, ничего не помогало.

33:1049

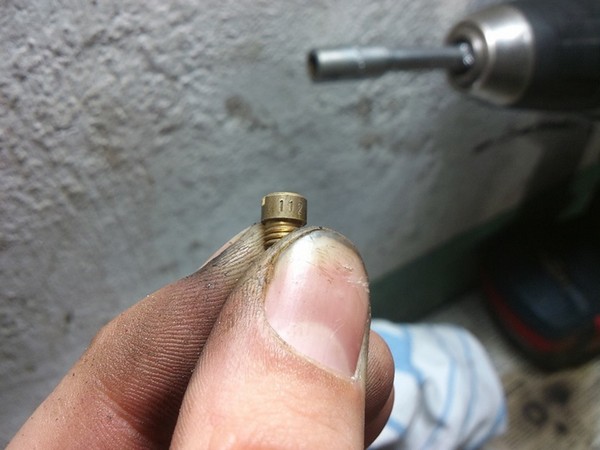

Первый пункт устранил путём установки в первичную камеру топливного жиклёра №125

33:1201

Доработка карбюратора ОЗОН

34:1708

Взамен стандартного на 112. Машина не только стала на холодную лучше держать обороты, но и резвее поехала на первичной камере.

34:1939

Второй пункт был устранен методом тыка.
Не много теории про ХХ на ОЗОН:
никто не задумывался, что это такое закрыто заглушкой на ОЗОНе?

34:2189



Доработка карбюратора ОЗОН

35:506

Как это описано в книгах про ОЗОН:

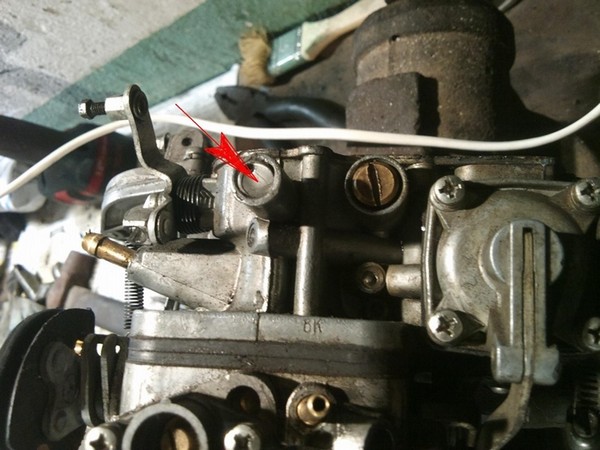

"В этом месте под металлической заглушкой находится винт подстройки качества смеси по воздуху.

35:747

Доработка карбюратора ОЗОН

36:1252

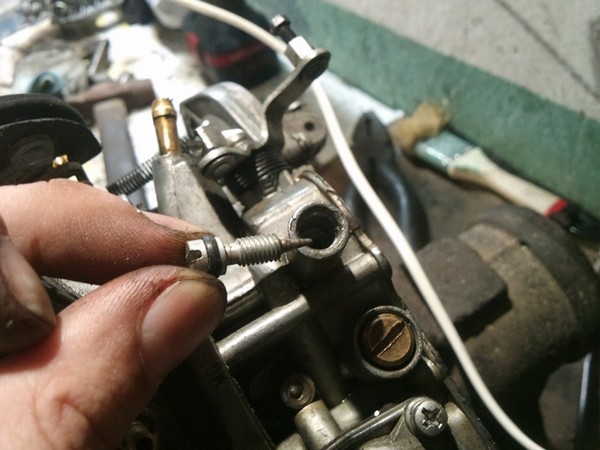

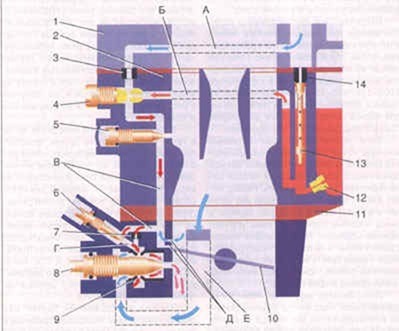

Винт поз. 5 спрятан под металлической заглушкой для того, чтобы ограничить несанкционированый доступ к нему случайных любопытных.

36:1494

Винт регулирует подачу воздуха в систему холостого хода.
С его помощью, можно регулировать содержание воздуха в эмульсии, движущейся вниз по каналу В.
При бедной смеси винт нужно полностью закрутить, при богатой — откручивать, добиваясь признаков бедной смеси.
Положение винта установлено на заводе-изготовителе, при регулировках карбюратора в эксплуатации он, как правило, не используется."

36:2222



У меня правило отменилось и полез я крутить эту винтяру

36:106

Доработка карбюратора ОЗОН

37:613

Доработка карбюратора ОЗОН

38:1120

А именно вкрутил его до упора, он аж вылез в карбюратор, тем самым полностью закрыл поступление дополнительного воздуха в систему ХХ, оставил лишь основной.

38:1409

Доработка карбюратора ОЗОН

39:1916

Итог: машина стала заводится "с пол пинка", как с новым мотором и не глохнет после заводки.

39:2082



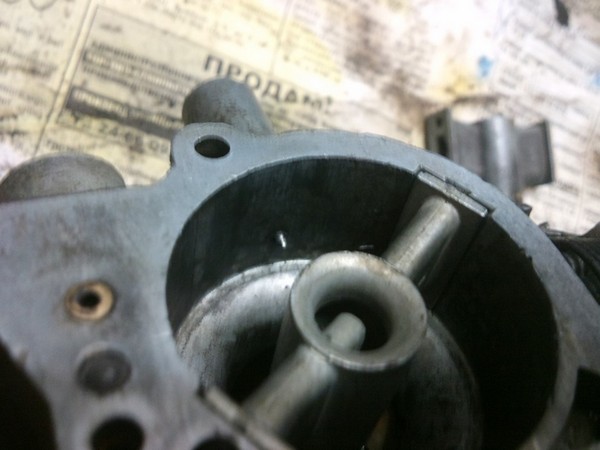

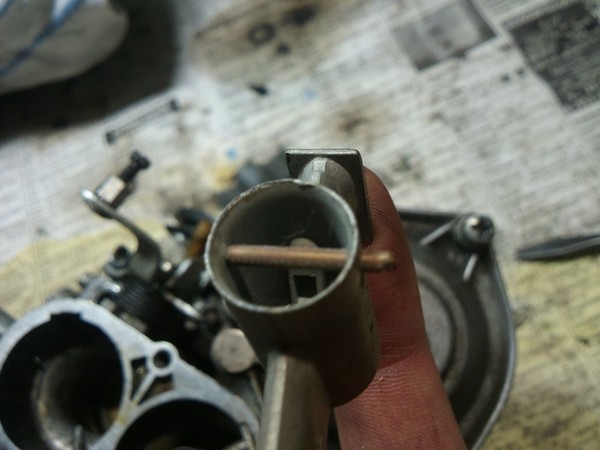

Следующее улучшение (только не знаю есть от него толк или нет) заключается в удалении рассекателей с малых диффузоров.

39:219

Доработка карбюратора ОЗОН

40:726

Доработка карбюратора ОЗОН

41:1233

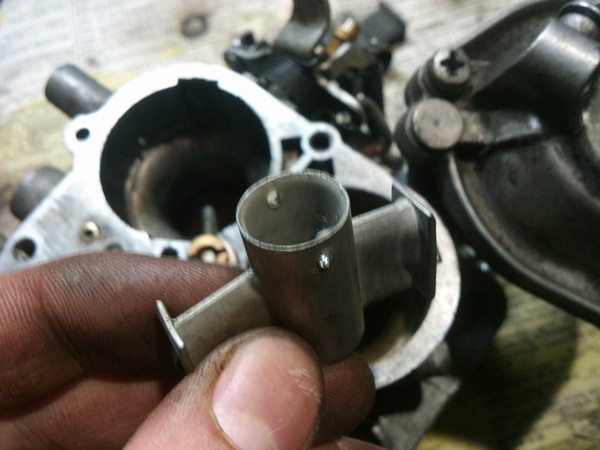

На мой взгляд, при таких скоростях воздуха они здесь ни к чему.

41:1350

А вот результат от изменения алгоритма привода дросселя вторичной камеры мне понравился:
Суть в следующем:
к оси заслонки вторичной камеры под гайку подложить кусочек металла 0,8-1,0 мм.

41:1692

Доработка карбюратора ОЗОН

42:2199



Так, чтобы при полностью открытой заслонке первичной камеры, заслонка во второй приоткрывалась ровно за отверстия переходной системы

42:249

Доработка карбюратора ОЗОН

43:756

результат сразу чувствуется при разгоне.

43:835

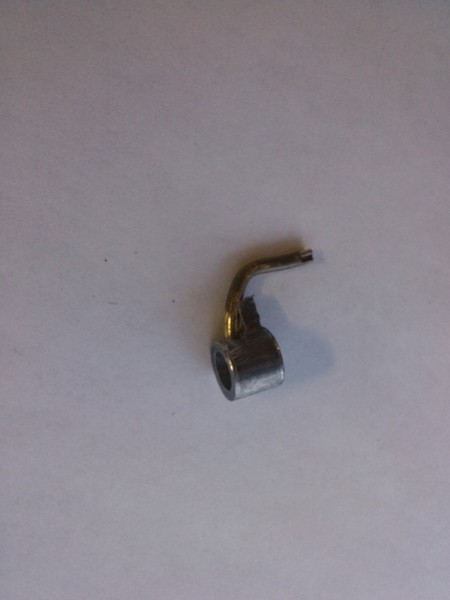

Ещё одна доработка - это носик-распылитель ускорительного насоса.
Суть в том, чтобы сделать распылитель, как в солексе, для возможности регулирования направления впрыскиваемой струи топлива.
Вот в цветах и в красках как мне это удалось:
берём два распылителя один от Солекска кажись 073 с диаметром отверстия 45, другой стндартный от ОЗОНа

43:1457

Доработка карбюратора ОЗОН

44:1964

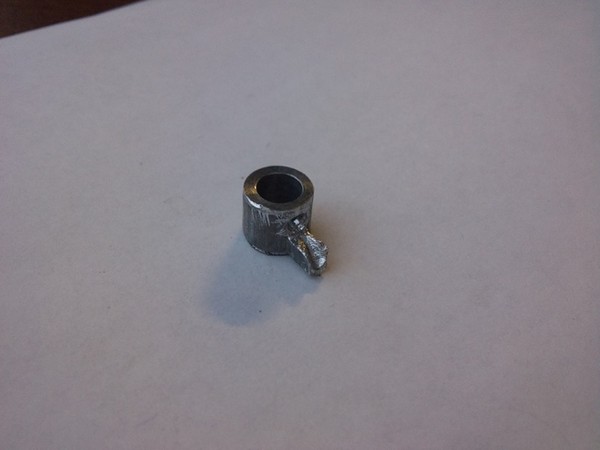

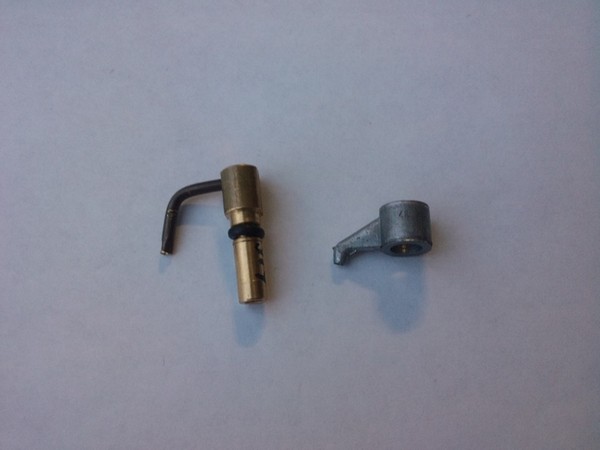

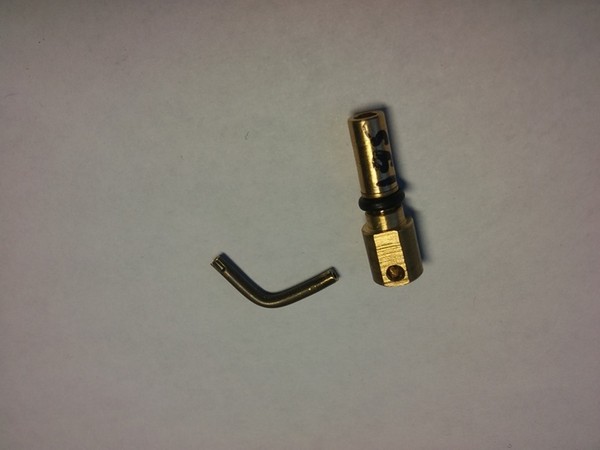

Из Солексовского распылителя выдёргиваем носик

44:2056



Доработка карбюратора ОЗОН

45:506

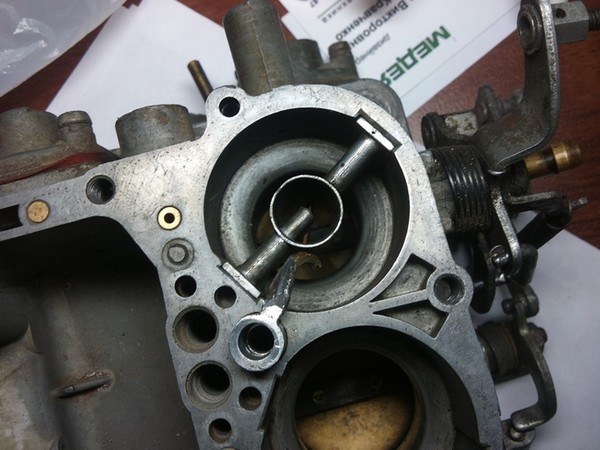

А ОЗОНоаский распылитель начинаем осторожно, но методично крамсать ножовкой по металлу.

45:672

Доработка карбюратора ОЗОН

46:1179

Доработка карбюратора ОЗОН

47:1686

Доработка карбюратора ОЗОН

48:2193

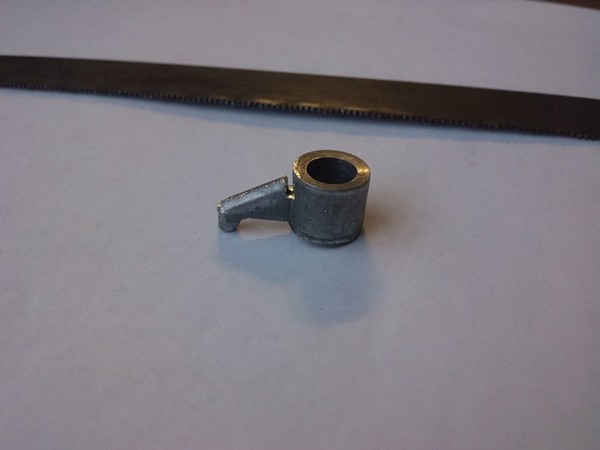

Далее, подходящим сверлом рассверливаем в нём отверстие для носика от Солекса и его туда вставляем.

48:185

Доработка карбюратора ОЗОН

49:692

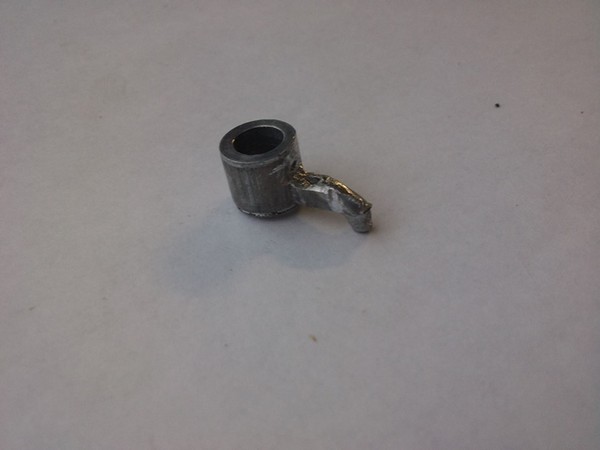

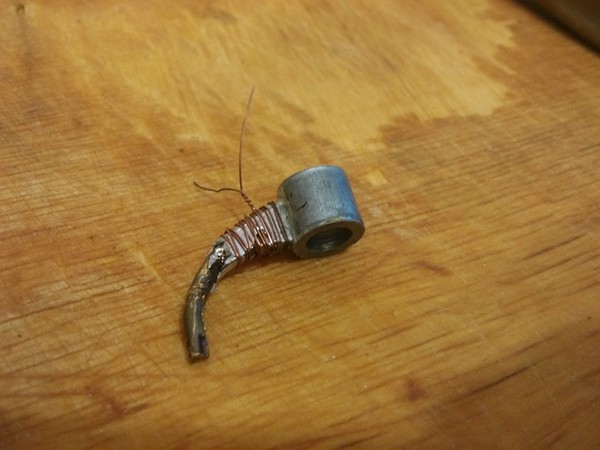

Немного облудил паяльником и намотал тонкой медной проволоки. Сделал бандаж, так сказать, для пущей надёжности

49:899

Доработка карбюратора ОЗОН

50:1406

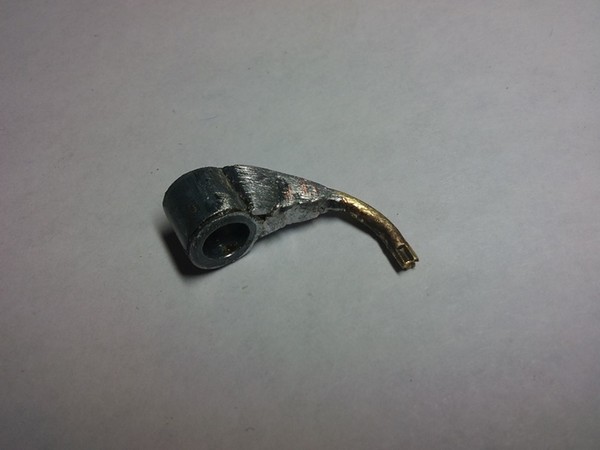

Затем, полностью покрыл оловом, обточил лишнее. В результате чего получил распылитель аля ОЗОНоСолекс со струёй направленной чётко в щель при малейшем открытии дросселя первичной камеры

50:1753

Доработка карбюратора ОЗОН

51:2260



Доработка карбюратора ОЗОН

52:506

Результат тут же почувствовался, машина резче стала реагировать на педаль газа, ведь при обычном ОЗОНовском распылителе струя била чётко в ось заслонки и стекала с неё каплями и соответственно с некоторой задержкой.

52:906
