Проверка ДМРВ на Ниве Шевроле (ВАЗ 2123)

Проверка датчика ДМРВ на Ниве Шевроле (ВАЗ 2123)

1:502

Датчик массового расхода воздуха (ДМРВ) расположен возле воздушного фильтра для определения количество потока воздуха, проходящего через воздушный фильтр. Неисправности ДМРВ негативно сказываются на работе двигателя. Не спешите его менять на новый, попробуйте сначала проверить ДМРВ.

1:1031

Другие симптомы неисправности датчика массового расхода воздуха:

1:1156

Появление ошибки Check Engine;
Повышенный расход топлива;
Плохо заводится на горячую;
Машина стало медленно разгоняться;
Пропала мощность двигателя.
И т.д.

1:1438

Как проверить ДМРВ
Способ №1: Отключить ДМРВ.

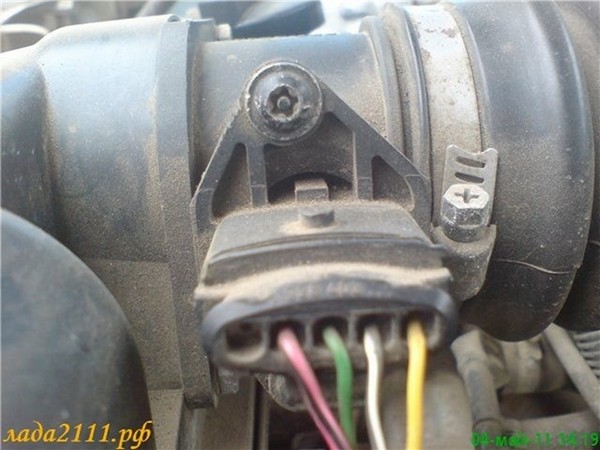

разъем ДМРВ ВАЗ 2110Отсоединяем разъем датчика и заводим двигатель. Если отключить ДМВР, то контроллер переходит на аварийный режим работы и готовит топливную смесь только по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500об/мин.
Пробуем прокатиться. Если по ощущениям автомобиль стал "резвее", то можно говорить о том, что ДМРВ не работает.

1:2193



Кстати, для ЭБУ Я7.2, М7.9.7. обороты при отключении фишки не поднимаются!

1:129

Способ №2: Альтернативная прошивка ЭБУ.
Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1. Попробуйте подсунуть под упор заслонки пластину с 1мм толщиной. Обороты поднимутся. Выдерните фишку с ДМРВ. Если не заглохнет — значит дело в прошивке, а точнее с шагами РХХ при аварийном режиме без ДМРВ.

1:826

Способ №3: Проверка ДМРВ мультиметром.
Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.
Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.
распиновка ДМРВ ВАЗ 2110Распиновка ДМРВ:

1:1308

Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
Серо-белый — выход напряжения питания датчиков;
Зеленый — выход заземление датчиков;
Розово-черный — к главному реле.

1:1663

Цвета проводов могут меняться, но расположение выводов остается неизменным.

1:1807

правильное подключение тестера к ДМРВВключаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.

1:2461



не правильное подключение тестера к ДМРВ Использовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения. Снимаем показания с мультиметра.

1:368

Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.
ДМРВ напряжение:

1:752

1.01…1.02 — хорошее состояние датчика.
1.02…1.03 — не плохое состояние.
1.03…1.04 — ресурс ДМРВ подходит к концу.
1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше.
1.05…и выше — пора заменить ДМРВ.

1:1172

Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров "напряжения с датчиков", Uдмрв)

1:1419

Способ №4: Визуальный осмотр ДМРВ.
гофра ДМРВ в масле и с конденсатом Фигурной отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем ее, и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки.
Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.

1:2522



ДМРВ ВАЗ 2110Откручиваем 2 винта датчик (ключом на 10) и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.
Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли.
Эта вторая причина, которая губит ДМРВ раньше времени. Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

1:1167

Замена датчика ДМРВ есть в руководстве по сервисному обслуживанию.

1:1294

порядок замены ДМРВ ВАЗ 2110На этом проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания и т.д.

1:1968

Закончить статью хочу уникальным методом, самая быстрая и лучшая диагностика ДМРВ — помощь друга, который сможет одолжить на время свой, заведомо рабочий датчик. Если после его установки Вы чувствуете ощутимую разницу, значит ДМРВ нужно менять!

1:2421



Датчик массового расхода воздуха неисправен? Попробуйте его почистить. Если это не поможет, тогда уже следует выбрать новый датчик. Кстати, большой расход топлива может быть причиной других неисправностей автомобиля.
