Ремонт и замена щеток стартера Mazda 626

Неполадка: перестал крутить стартер в Mazda 626.

0:83

Замена щеток стартера Mazda 626
Свет гаснет, а стартер не крутит совсем.
Методом "тыка" (а точнее легкого постукивания через досточку по стартеру) было установлено что закончились щетки (после простукивания стартер крутил, но не долго).

1:961

Способ замены щеток стартера для Mazda 626 №1

1:1042



1:1055

Для замены щеток стартера в Mazda 626 нам понадобится:
— набор инструментов (отвертки, головки)
— карданчик под головки
— длинный вороток
— мощный паяльник, припой
— немного бензина
— смазка
— смотровая яма

1:1440

Сразу оговорюсь, что делал в первые консультировался с мастером по телефону.

1:1584

— Снимаем аккумулятор. В принципе не обязательно, но доступа больше будет, а снять не долго.
— Снимаем воздушный фильтр с корпусом и всеми потрохами. Снимается просто, все крепления на виду и хорошо доступны. Таким образом мы получаем хоть какой-то доступ к креплению стартера.

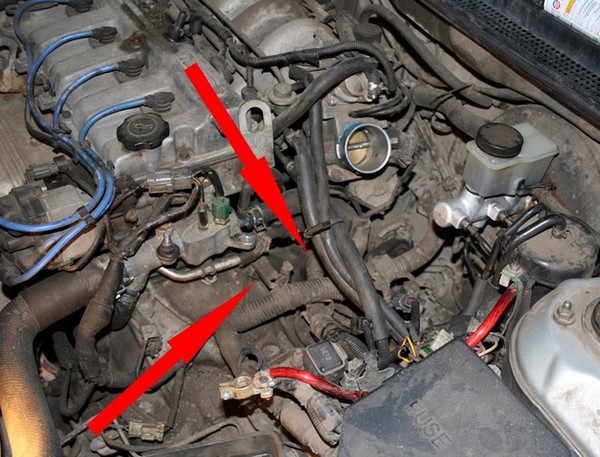

На рисунке ниже показано где ориентировочно находятся сквозные болты крепления стартера. Всего стартер крепиться на трех болтах, два доступны сверху и один снизу (если не ошибаюсь, то болты на 13)

1:2452



Замена щеток стартера Mazda 626

2:504

— Откручиваем два верхних болта с помощью кардана. Лезем в яму, снимаем защиту, карданом откручиваем распорку между блоком цилиндров и воздушным коллектором (она будет мешать вытащить стартер). Выкручиваем третий нижний болт. Вынимаем стартер их посадочного места, разворачиваем поудобнее и снимаем клемму и откручиваем гаечку и снимаем вторую клемму. Вынимаем и несем на стол.
— Разборка стартера совсем не сложная.
Выкручиваем с задней стороны два болта под ключ (8ка или 7ка, по-моему). Вынимаем длинные сквозные болты и снимаем крышку вместе с колодкой щеток. Откручиваем контакт щеток. Вынимаем ротор, следим за опорным шариком, который с торца ротора, не теряем его! С снятой задней крышки выкручиваем 2 болтика под шлиц, освобождаем колодку с щетками. Смотрим и ужасаемся, как это могло вообще работать!

2:1985



2:1995

 Кстати - на уаз стартеры можно посмотреть по ссылке: http://www.startvolt.com/catalogue/startery/uaz/

2:2157





2:9

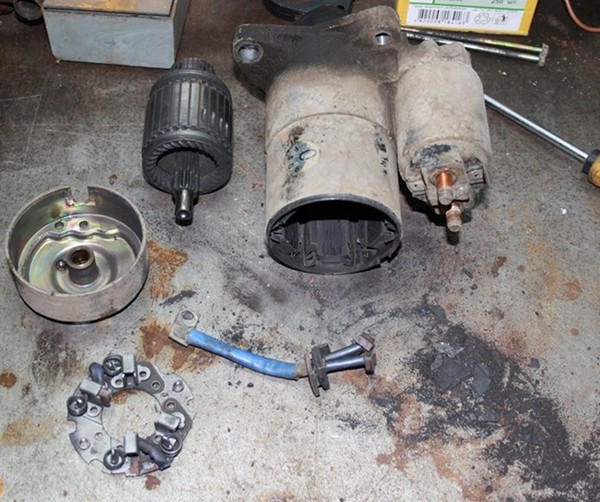

Так выглядит стартер в частично разобранном состоянии:

2:114

Замена щеток стартера Mazda 626

3:619

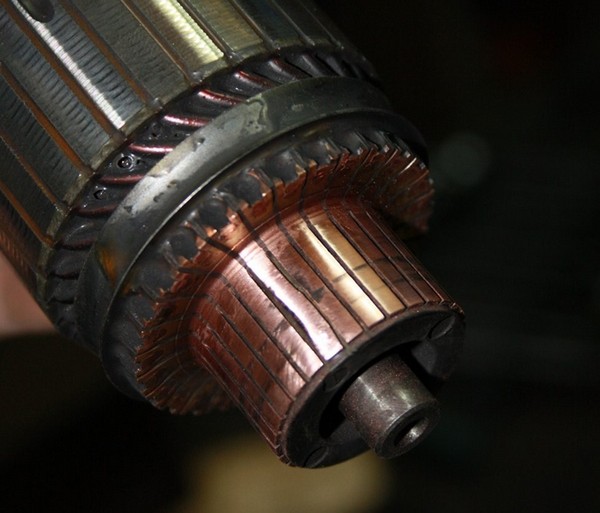

А вот такой вот дефект я обнаружил на своем экземпляре, возможно эта "заусеница" послужила более ранней смерти щеток. Контакты в нагаре (представляю какой там фейерверк был внутри при таких щетках.

3:982

Замена щеток стартера Mazda 626

4:1487

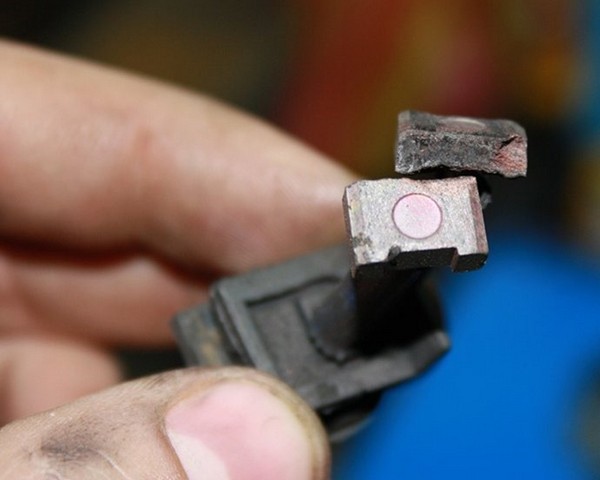

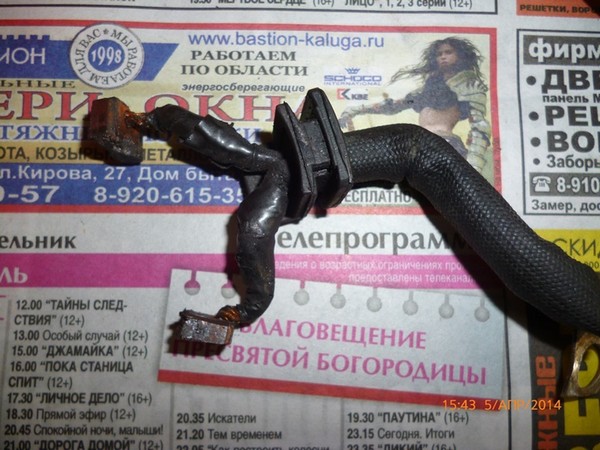

Собственно, остатки щеток.

4:1539

Замена щеток стартера Mazda 626

5:2044

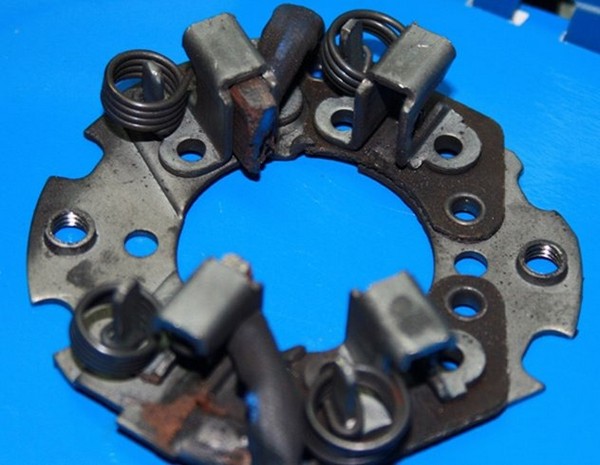

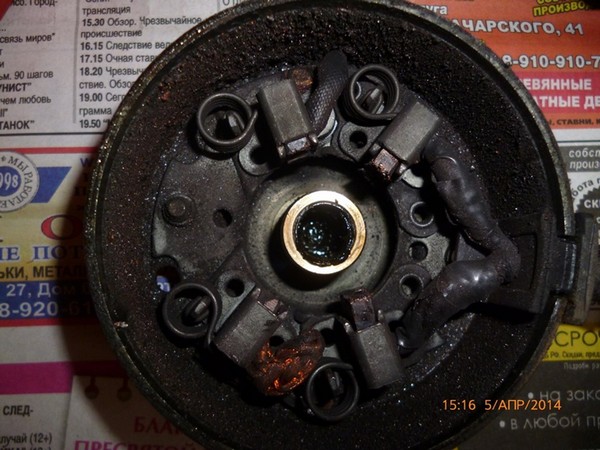

Колодка с щетками

5:35

Замена щеток стартера Mazda 626

6:540

Вынимаем щетки с колодки. Для этого необходимо отвести пружинки и вытащить щетки с посадочных мест.

6:726

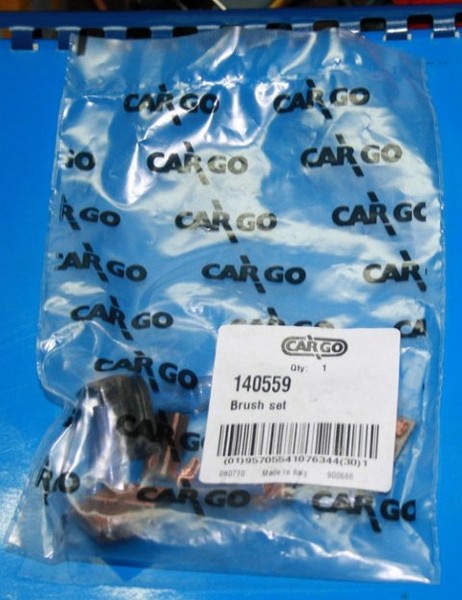

Для замены были приобретены щетки Cargo (написано, что Италия, под мой стартер).

6:869

Замена щеток стартера Mazda 626

7:1374

Затем занимаемся чисткой ротора и самого стартера. Так как в нем полно графита от стертых щеток, все нужно вычистить. Потом протер тряпочкой смоченной бензином.
Чистим ротор. Я напильником убрал выпуклость раскатанного контакта, затем нулевочкой прошелся по контактам чтобы снять нагар. В тески через деревянные проставочки зажимаем ротор, только не сильно, отрываем полосочку нулевочки и протираем по радиусу контактов.
Получаем вот такой вот результат

7:2214



Замена щеток стартера Mazda 626

8:504

-Собираем стартер.
Паяем щетки.
Сразу скажу, что простым бытовым паяльником там делать нечего! Я использовал какой-то старый на 42 вольта на вид как молоток (в прямом смысле этого слова). Жало очень тяжелое и большое. Ждал разогрева минут 20, зато потом он выпаял и впаял мне щетки без каких-либо проблем. Припаяв щетки не заводим на посадочные места.
Смазываем втулки, ставим опорный шарик (он со стороны бендекса, там есть посадочное место под него) и заводим ротор в стартер.
Одеваем колодку с щетками. По очереди заводим щетки в посадочные места. Выставляем колодку под крепежные болтики со шлицом. Одеваем крышку, Закручиваем сквозные болты под ключик. Центрируем колодку шилом или чем подобным. Завинчиваем болты под шлиц. Прикручиваем контакт щеток.

8:1880

Ставим на мотор в обратном порядке разборке.

8:1965

Способ №2

8:1988

Умерли щетки на стартере, сразу это понял, так как с подобным уже сталкивался!
Открыв капот освободил пространство, что бы добраться до двух болтов, первый болт открутился в три счета, а вот второй у меня слизался, перепробовал практически все способы его открутить, съездил купил болгарку и пожалел так как этот болт расположен в таком месте что к нему не подлезть, купил также различные переходники, ключи, головки, клещи, короче потратил кучу времени (примерно 12 часов), сил ( — 1.5 кг.).

8:2876



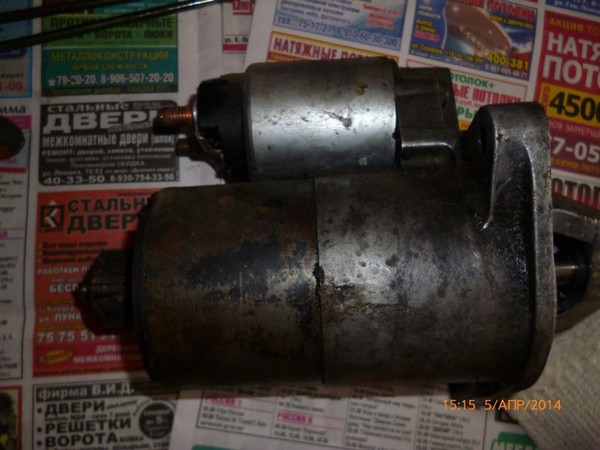

Посоветовали взять зубило и молоток, что я и сделал. После нескольких ударов болт. После чего взял гаечный ключ на 13 залез левой рукой под коллектор и открутил гайку которая закручена на втягивающем, также с помощью головки открутил третий болт на стартере. Вынул стартер со стороны генератора (снимается очень легко) Разобрал стартер поменял щетки собрал и поставил обратно.

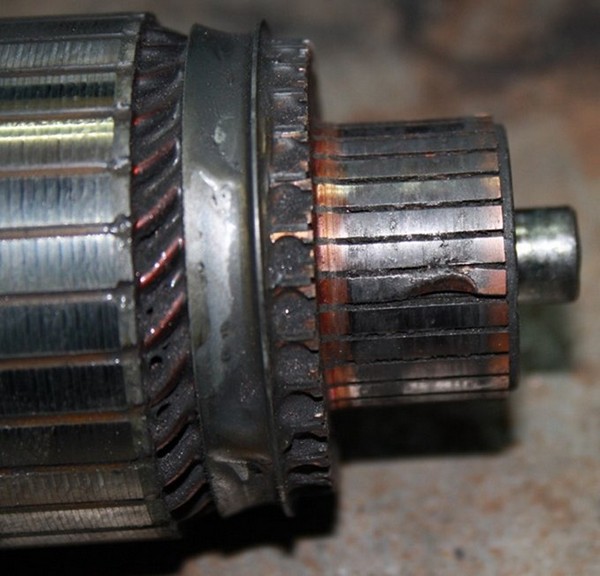

Хочу обратить Ваше внимание на Якорь стартера, если у него не хватает зубца, щетки он будет разбивать, а не стачивать, таким образом надолго их не хватит (мне моих хватило примерно на 8 месяцев) Фото ниже.

8:1059

Замена щеток стартера Mazda 626

9:1564

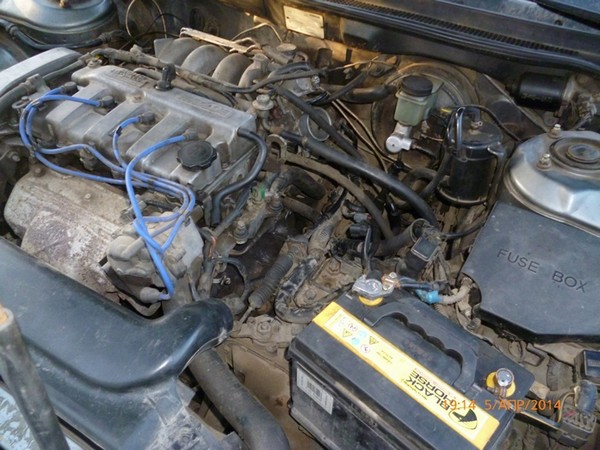

освободил подкапотное пространство

9:1634

Замена щеток стартера Mazda 626

10:2139

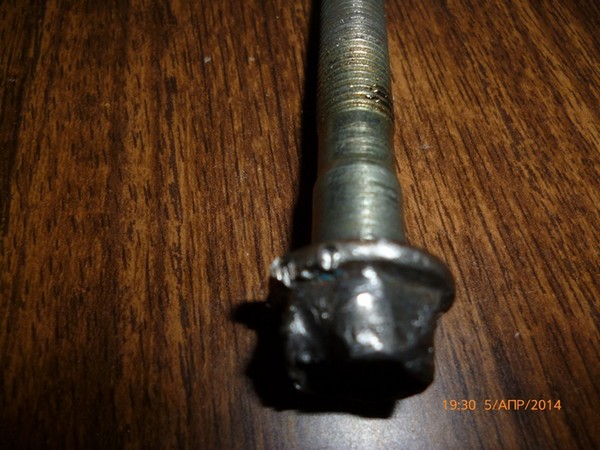

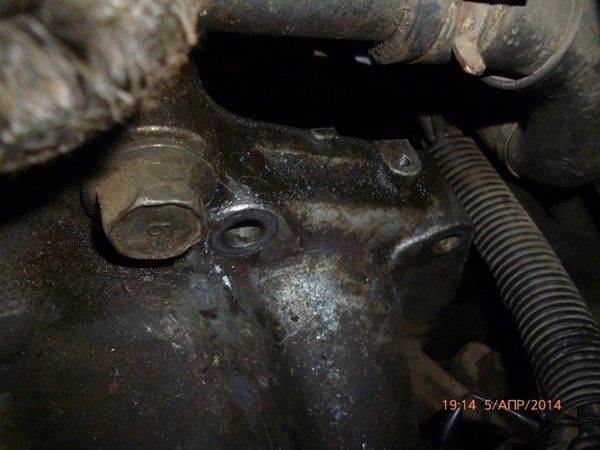

слизанный болт

10:30

Замена щеток стартера Mazda 626

11:535

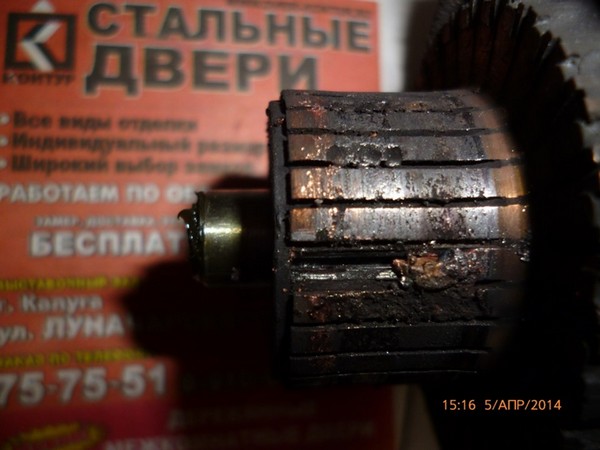

Почти убитый якорь

11:573

Замена щеток стартера Mazda 626

12:1078

состояние щеток

12:1111

Замена щеток стартера Mazda 626

13:1616

старые щетки

13:1643

Замена щеток стартера Mazda 626

14:2148

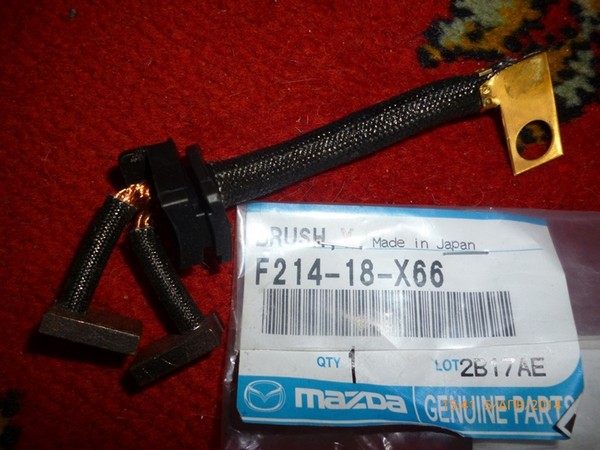

новые щетки

14:24

Замена щеток стартера Mazda 626

15:529

Замена щеток стартера Mazda 626

16:1034

Результат: работы по замене щеток стартера для Mazda 626 выполнены.
