Сабвуфер своими руками Mazda 626

С покупки машины в багажнике стоял маленький сабик. Одно время он меня устраивал, но совсем недавно стал задумываться о смене сабвуфера и усилителя. Долго выбирал какой брать.
Решил брать только динамик, короб собирать самому (благо дома был ремонт и разобрал 2 шкафа, надо же куда-то девать).

0:532

Сабвуфер своими руками Mazda 626

1:1037

Вот такой стоял и усилок к нему на 280вт. Случайно и удачно продав его, стал выбирать новый

1:1203

Сабвуфер своими руками Mazda 626

2:1708

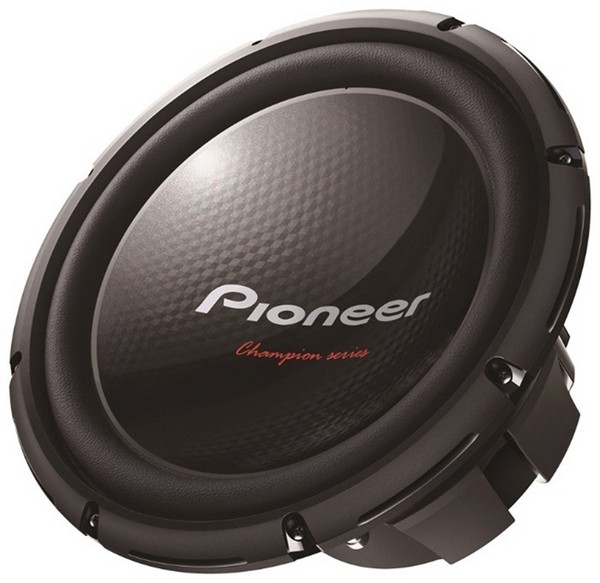

Взял Pioneer ts-w310-s4. Вполне хорошая игрушка 400вт номинала, 1400 в пике и стоимость 3т.р.

2:1856

Сабвуфер своими руками Mazda 626

3:2361

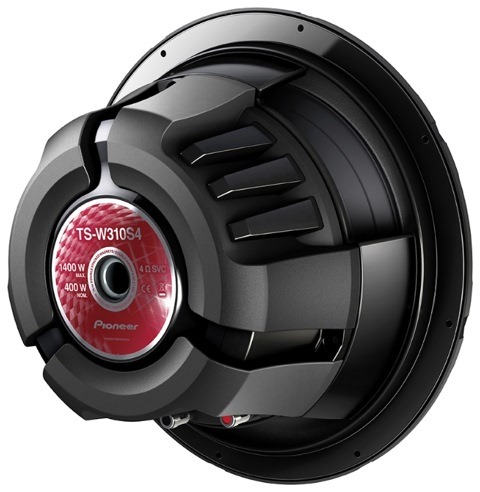

Вид сзади

3:20

clip_image004

4:525

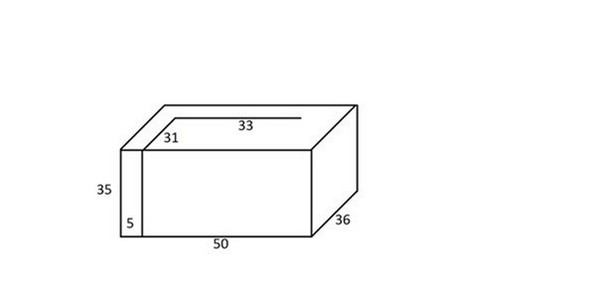

Далее самое сложное и нудное - это расчеты. Получился вот такой чертеж

4:656

Сабвуфер своими руками Mazda 626

5:1161

После того как расчитали все размеры короба, приступаем к резке. Взял лобзик и погнали

5:1322

Сабвуфер своими руками Mazda 626

6:1827

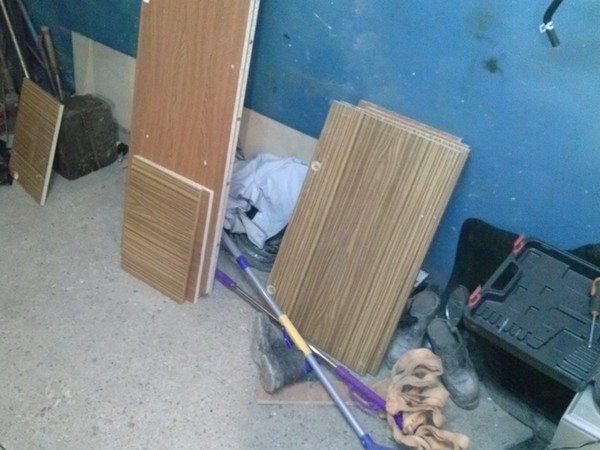

заготовки

6:1849

Сабвуфер своими руками Mazda 626

7:2354

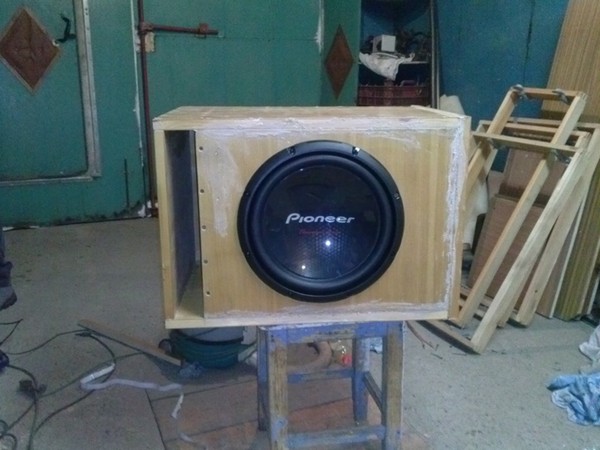

Уже собранный короб. Некогда было фотографировать процесс сбоки. Да и не нужно я думаю, ничего сложного. Садил на жидкие гвозди и огромное количество саморезов

7:294

Сабвуфер своими руками Mazda 626

8:799

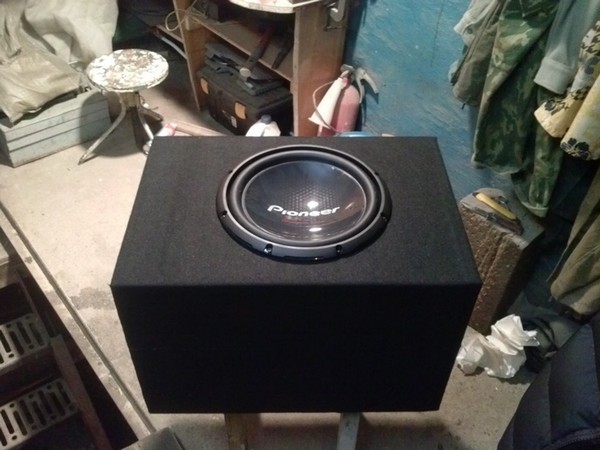

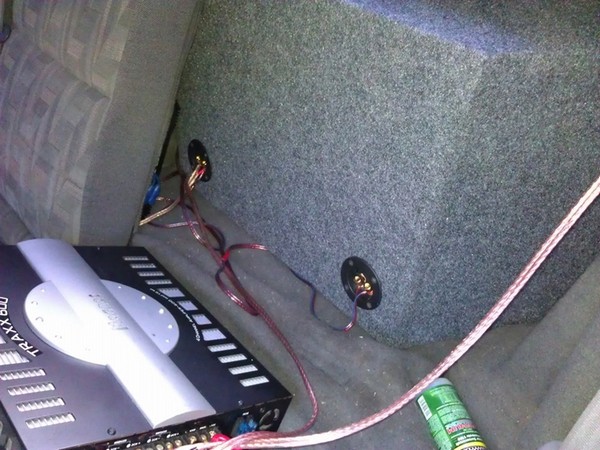

Поставив его в багажник и проверив, купил карпет и обклеил мой короб. Клеил на потолочный плиточный клей. Получилось очень даже хорошо.

8:1049

Способ изготовления сабвуфера №2

8:1116

Изготовление сабвуфера с нуля

8:1175

Сабвуфер своими руками Mazda 626

9:1680

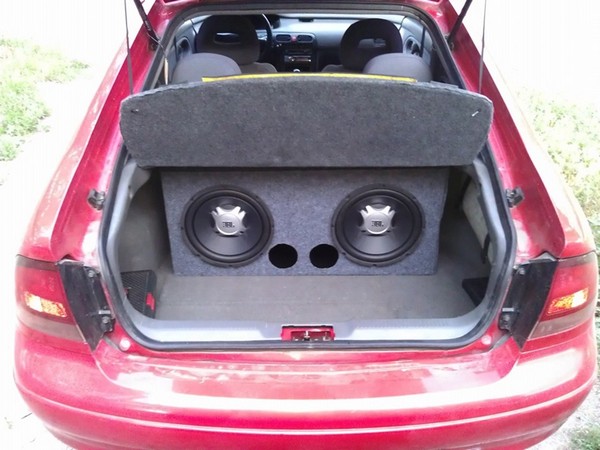

Были у меня сабы и такие и сякие, но все время хотелось собрать оригинальный сабик, чтоб и мощные и в багажнике места поменьше воровал. Я к этому шел почти год, готовился морально. Сначала была идея построить 2 стелса в крылья в оформлении ЗЯ, из головок JBL CS1214, НО! В моем хетчбеке крылья по объему разные (слева ведь патрубок бензобака), в общем, я решил, что это долго, мучительно, стекловолокно все же, и в итоге я буду недоволен звучанием. У меня было уже несколько различных сабов. Решил сделать ФИ оформление, все таки герцы уже совсем другие. Ну поехали, инет, проги для расчета, мануалы, сотни форумов, отзывов, магазинов и т.д.

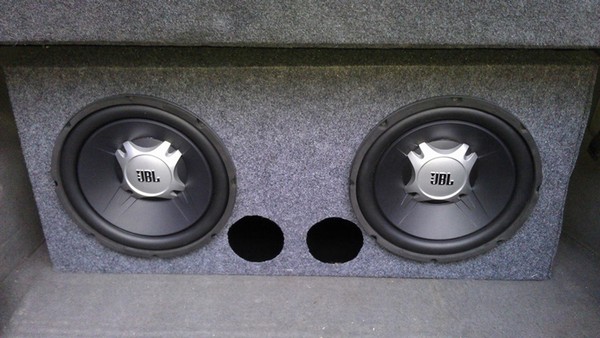

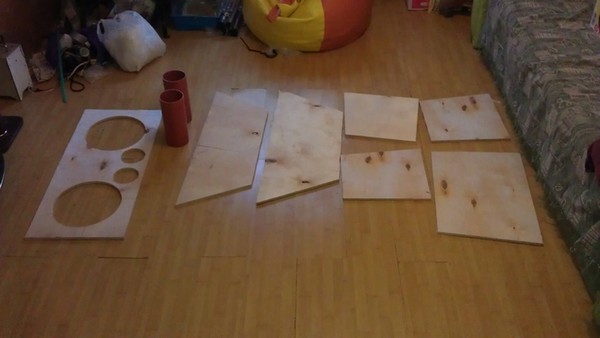

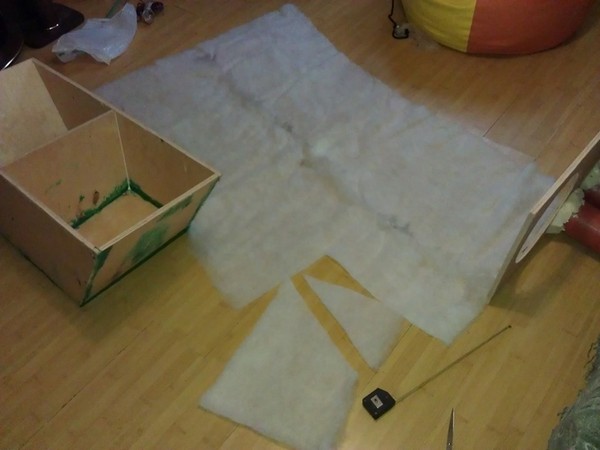

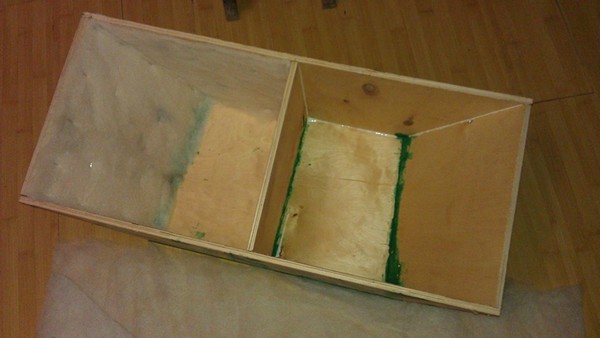

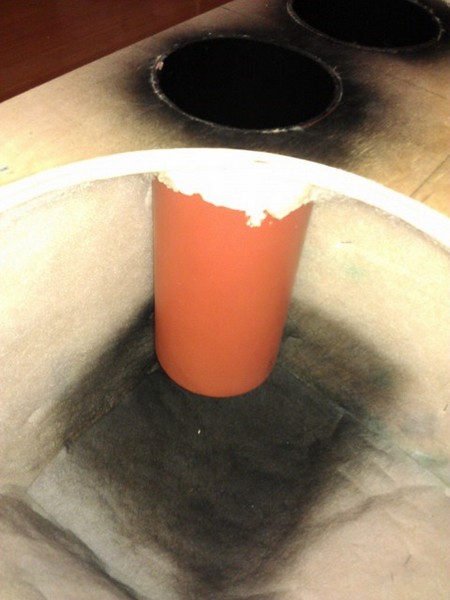

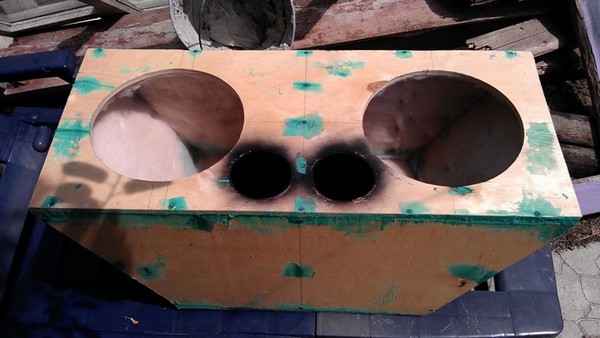

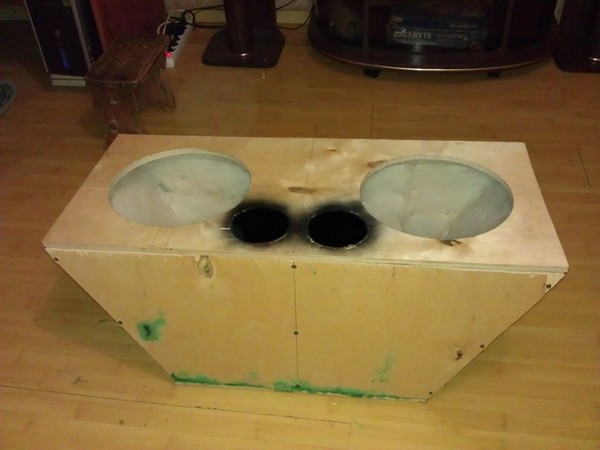

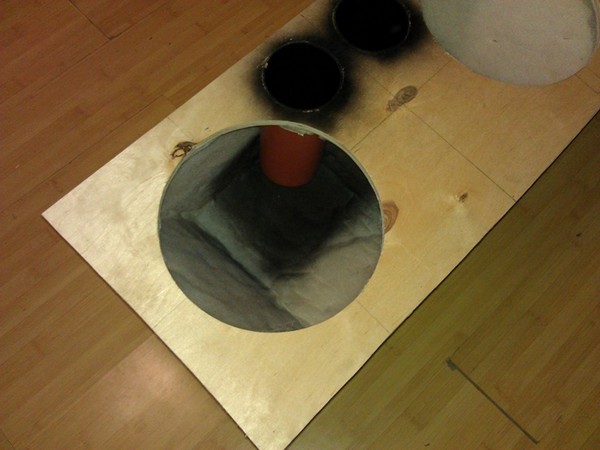

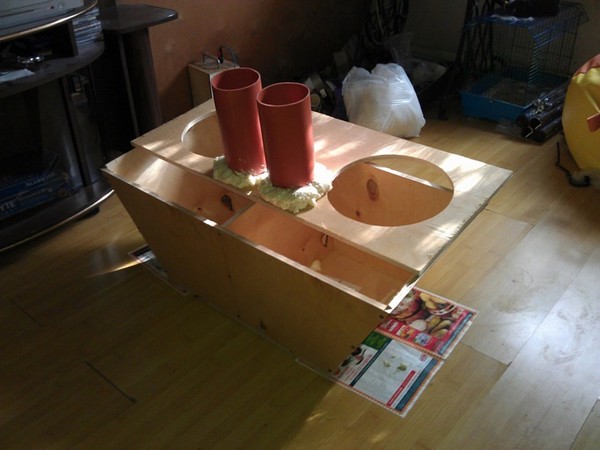

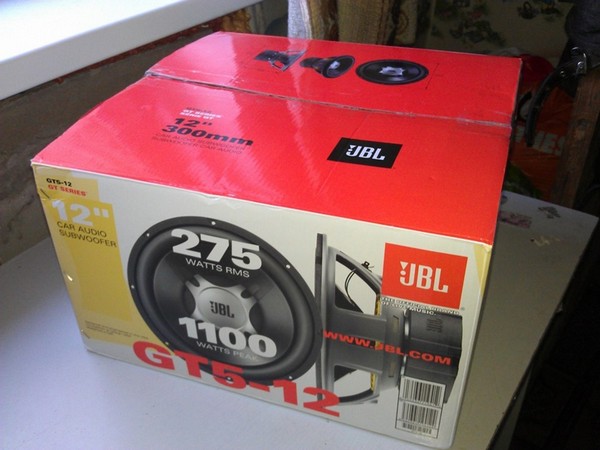

Наконец то я принял решение собрать 2-х сферный сабвуфер, фазоинверторного типа, из динамических головок JBL GT5-12. Было куплено фанера 12 мм, JBL GT5-12 2 шт, терминал подключения 2 шт., труба канализационная 1м, баллончик черного мата, тюбик клея ПВА, синтепон, шпаклевка стекловолокно 500 гр, шпателя, электролобзик (т.к. собственного не было, а в хозяйстве пригодится) и я принялся за дело.
Итак объем всего 50 литров каждый саб, т.е. 100 в общем. Частота настройки фазоинверторов 34 герца. Я его собрал такого размера, как будет удобно мне. Получилось здорово, только усилитель для него слаб, но пока головки разыграются, как раз приобрету усилок помощнее.

9:3986



clip_image010

10:504

clip_image011

11:1009

clip_image012

12:1514

Сабвуфер своими руками Mazda 626

13:2019



Сабвуфер своими руками Mazda 626

14:504

Сабвуфер своими руками Mazda 626

15:1009

Сабвуфер своими руками Mazda 626

16:1514

Сабвуфер своими руками Mazda 626

17:2019



Сабвуфер своими руками Mazda 626

18:504

Сабвуфер своими руками Mazda 626

19:1009

Сабвуфер своими руками Mazda 626

20:1514

https://www.drive2.ru/l/2926696/, https://www.drive2.ru/l/1328537/
