Установка парктроника на Ford Focus 1

Установка парктроника на Ford Focus 1

1:502

Для установки мне потребовалось:
1. Парктроник AVS PS-654 (4 датчика с выводом на салонном зеркале заднего вида) – 1100 рублей.
2. 10 хомутов – 10 рублей.
3. 3 метра гофры – 60 рублей.
4. Дрель.
5. Метчик.
6. Надфиль.
7. Сверло около 30 см.
8. Герметик.
9. Изолента.
10. Болтик с гайкой и шайбой.
11. Проволока.
12. Обезжириватель.

1:1061



1:1074

Установка парктроника на Ford Focus 1

2:1579

AVS

2:1586

Установка парктроника на Ford Focus 1

3:2091

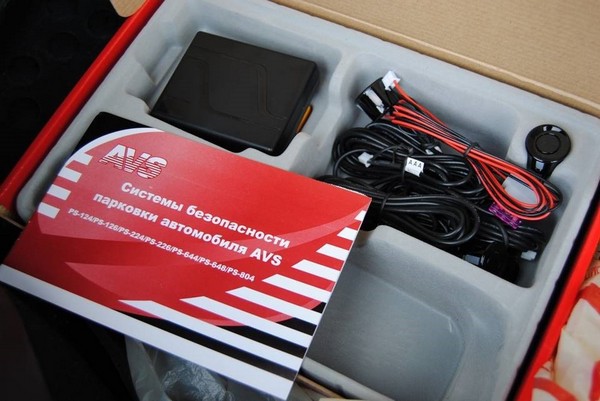

AVS

3:6

1 этап.
Работа проводится в салоне автомобиле. Устанавливаем зеркало парктроника на штатное зеркало. Провод просовываем под обшивку потолка, ничего не доставая (отлично сам везде пролазит, лишь немного надо отогнуть обшивку передней стойки).

3:453

Установка парктроника на Ford Focus 1

4:958

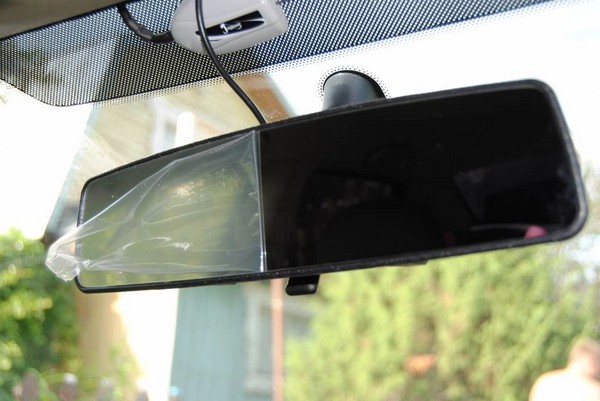

зеркало с защитной плёнкой

4:1011

clip_image008

5:1516

снимаем плёнку

5:1547

Установка парктроника на Ford Focus 1

6:2052

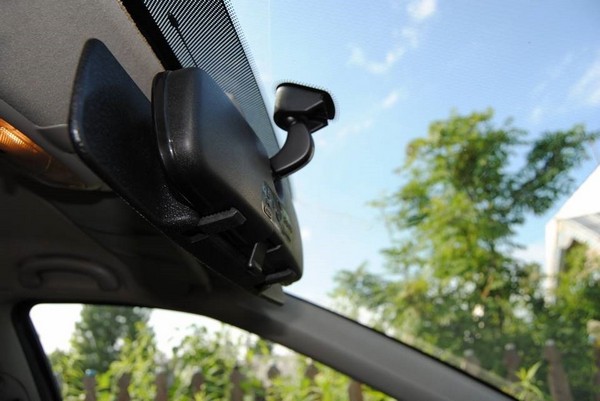

крепление зеркала

6:36

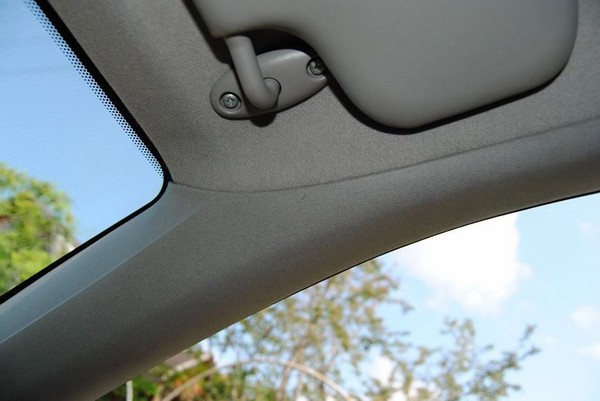

clip_image012

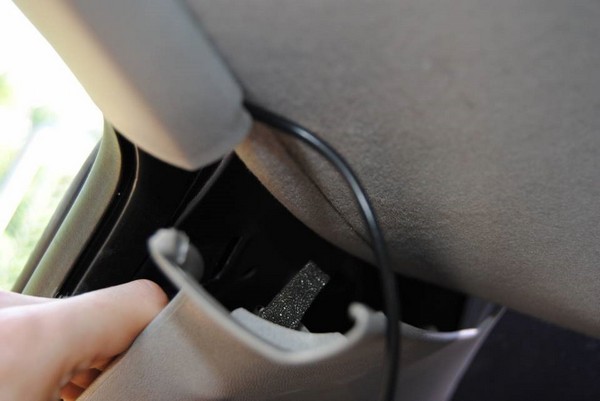

7:541

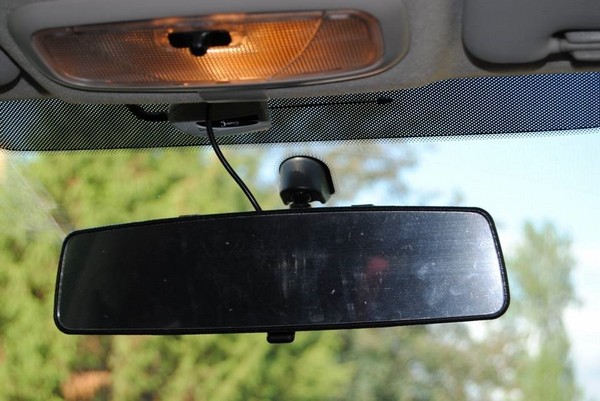

провод уже внутри

7:577

Дойдя до задней стойки, снимаем с неё обшивку. Проволокой просовываем провод по ходу штатного провода в багажник. Изолентой сматываем данные 2 провода друг к другу.

7:880

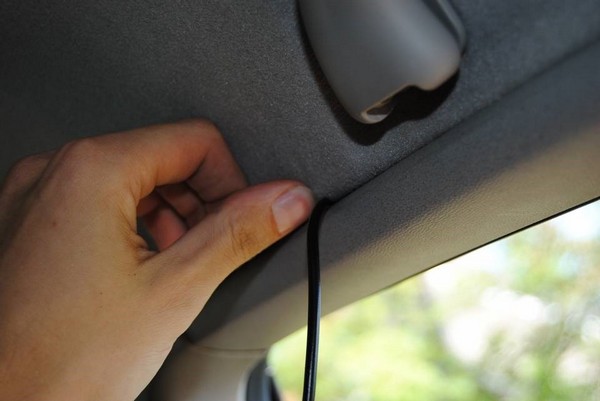

clip_image014

8:1385

просто засовываем внутрь

8:1435

Установка парктроника на Ford Focus 1

9:1940

снимаем обшивку

9:1973

clip_image018

10:2478

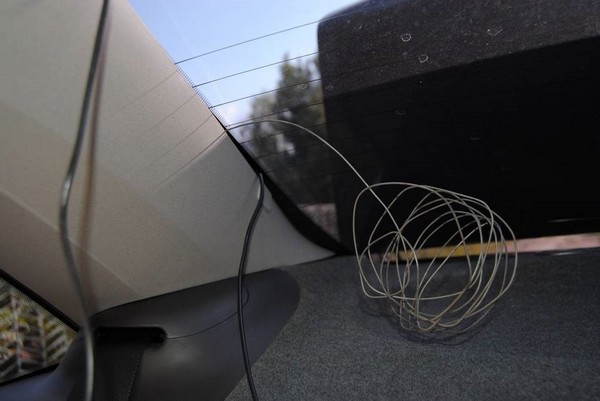

проволокой просовываем провод в багажник

10:79

Установка парктроника на Ford Focus 1

11:584

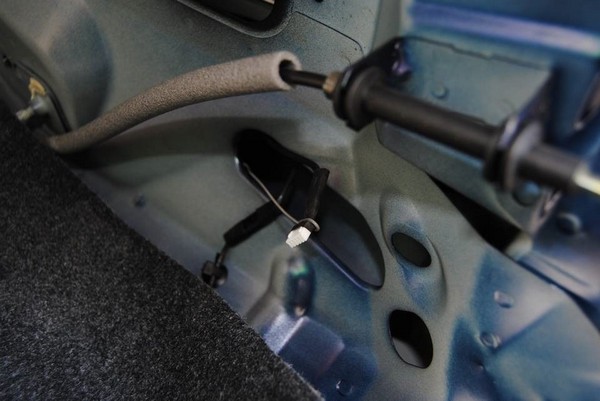

провод вышел где надо

11:627

2 этап.

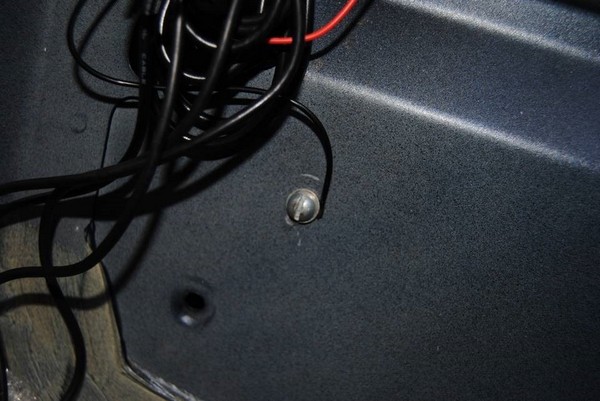

Работа проводится в багажнике автомобиля. Лучше снять обшивку пола, задней фары и задней кромки багажника. Подключаем минус. Я просверлил дырку рядом с дыркой держателя обшивки.

11:969

Установка парктроника на Ford Focus 1

12:1474

левый нижний

12:1501

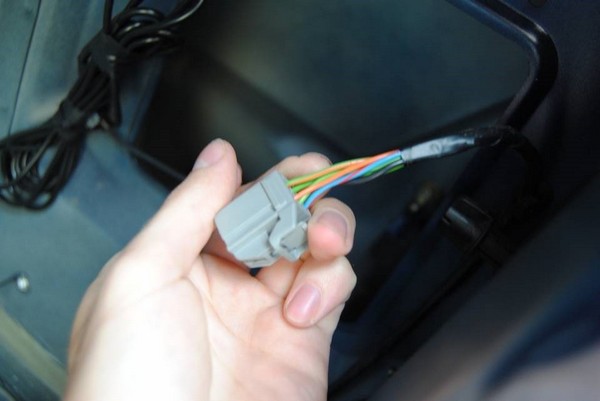

Плюс (лампа заднего хода) – это провод с зелёной и оранжевой полосками (я ставил блок с правой стороны машины по ходу движения, с левой стороны, согласно информации из инета, провод другого цвета), в колодке это левый нижний вход.

12:1920

Установка парктроника на Ford Focus 1

13:2425

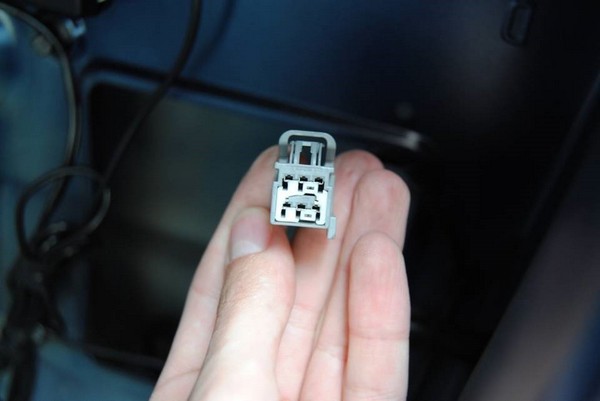

колодка

13:17

Установка парктроника на Ford Focus 1

14:522

AVS

14:529

Я врезался в провод там где это было удобнее сделать.

14:629

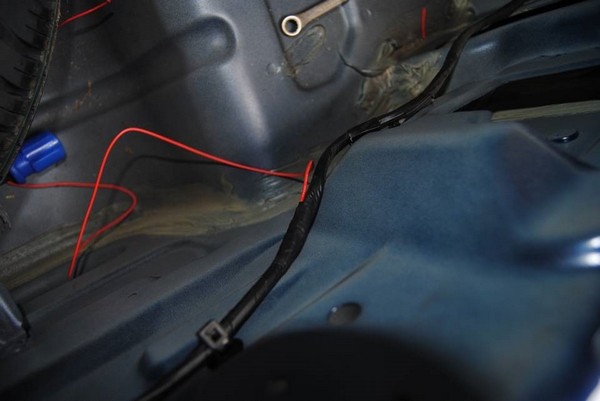

clip_image028

15:1134

подключился к плюсу

15:1174

Блок крепим на имеющуюся в комплекте липучку, предварительно обезжирив (в моём случае это технический спирт «Трояр», горячо любимый маргиналами).

15:1445

clip_image030

16:1950

Трояр

16:1964

Установка парктроника на Ford Focus 1

17:2469

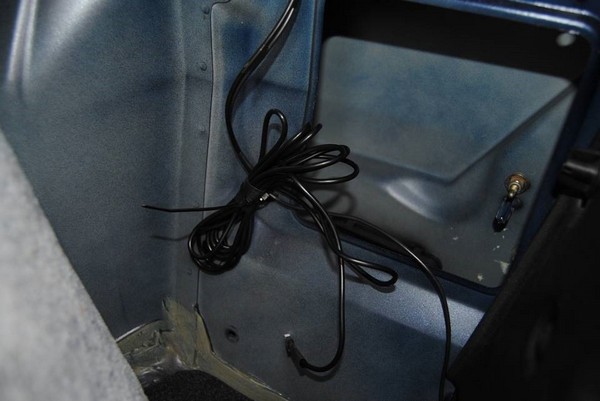

место под блок

17:29

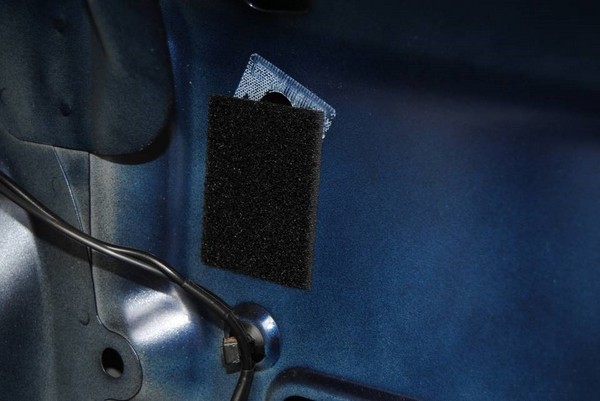

clip_image034

18:534

липучка

18:552

clip_image036

19:1057

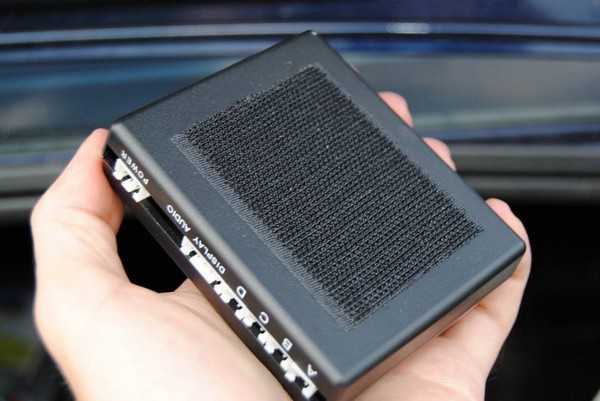

липучка на блоке

19:1091

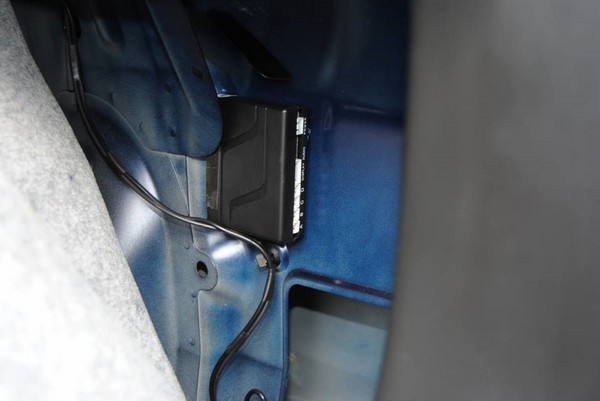

clip_image038

20:1596

блок встал на своё место

20:1644

Ставим блок на своё место, предварительно подключаем питание и 1 датчик для проверки работоспособности. Работает!

20:1856

3 этап.
Работа проводится у бампера и под ним. Так как попа у Форда устремлена к небу, то места вполне достаточно, чтобы бампер не снимать, а машину не поддомкрачивать.
Делаем разметку. От центра бампера я отмерил по 23 см на средние датчики, и 44 на крайние. От земли отмеряем 50 см (так указано в инструкции). Наклеиваем малярный скотч. У бампера снизу перед юбкой есть кромка, от которой удобно отмерять ровные расстояния. Проверяем разметку ещё раз.

20:2673



clip_image040

21:504

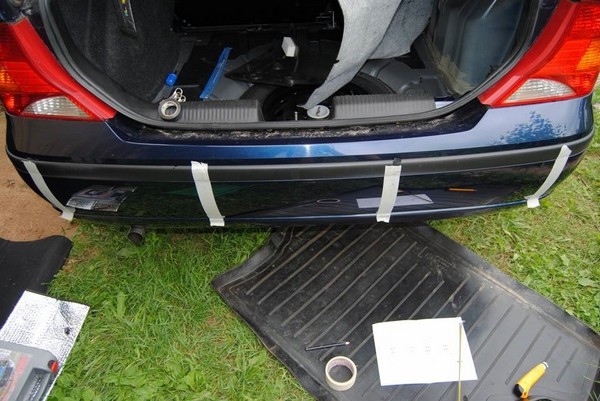

разметка

21:524

clip_image042

22:1029

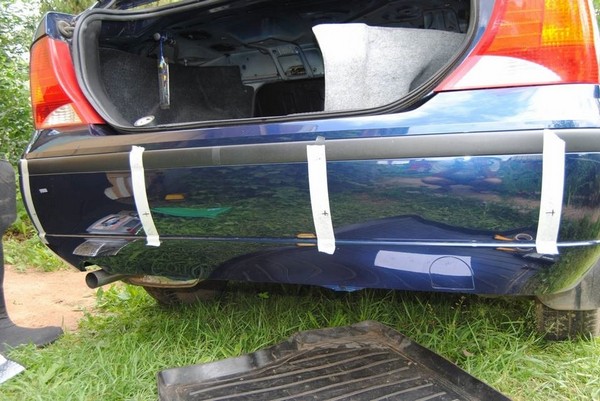

точная разметка под парктроник для Ford Focus 1

22:1110

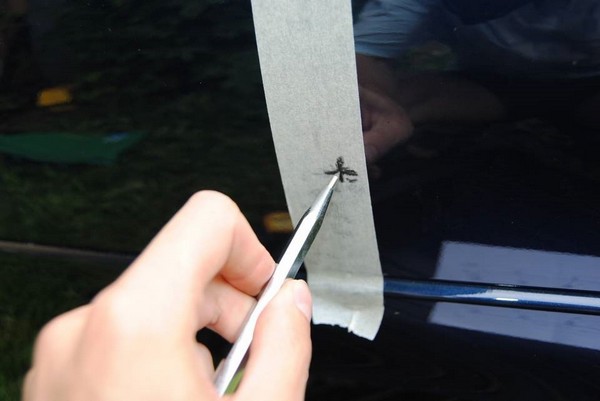

Делаем отметки метчиком, чтобы сверло фрезы (в комплекте) не соскочило.

22:1243

Установка парктроника на Ford Focus 1

23:1748

метчик

23:1764

Сверлим. Обрабатываем края мелким надфилем.

23:1848

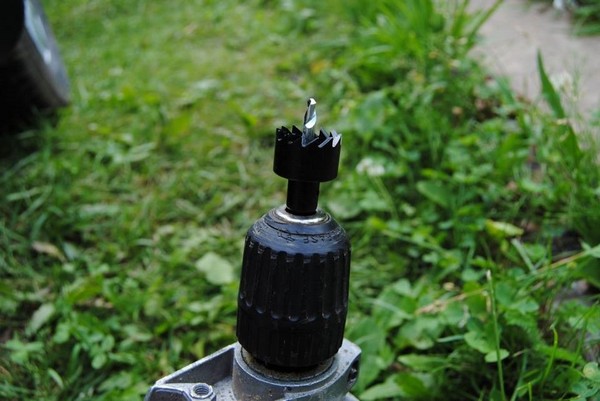

clip_image046

24:2353



фреза

24:13

clip_image048

25:518

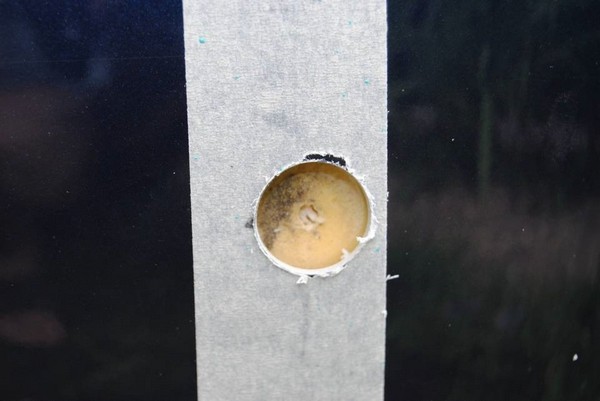

бампер потерял девственность

25:576

В моём случае под бампером имеется демпфер, напоминает пенопласт. Изучив его расположение под бампером, длинным сверлом делаем дырку под провод, крутя сверло вручную, к концу сверла на изоленту крепим провод датчика.

25:976

clip_image050

26:1481

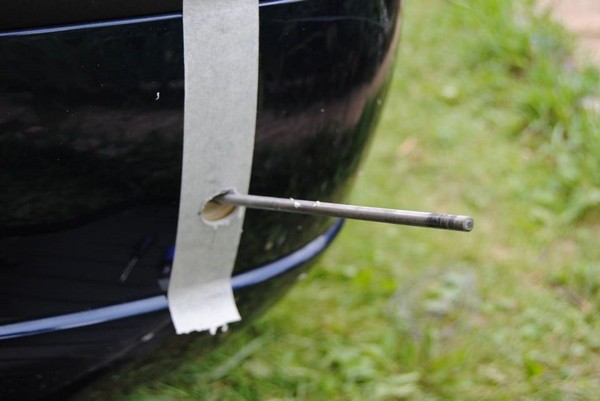

длинное сверло

26:1512

Просовываем провод.

26:1552

clip_image052

27:2057

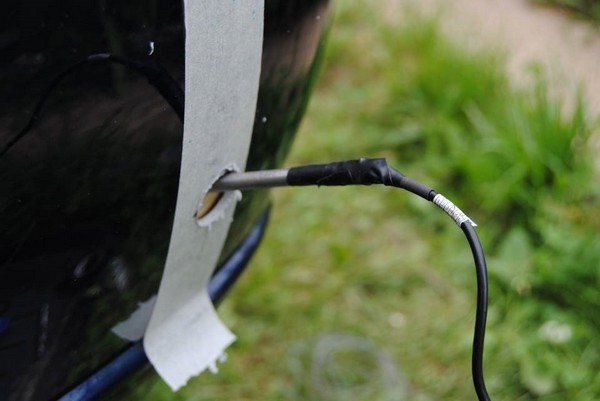

провод

27:15

Устанавливаем датчик. И так 4 раза.

27:81

clip_image054

28:586

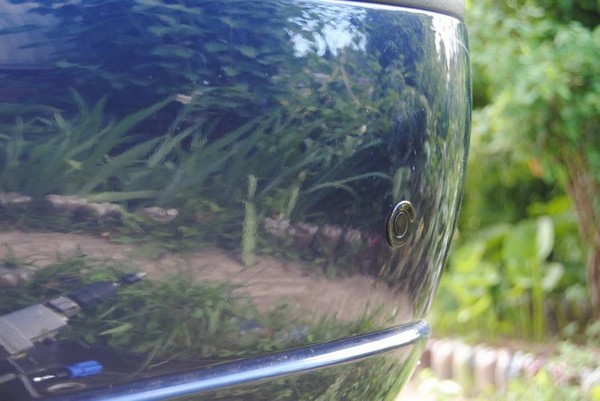

датчик на месте

28:618

clip_image056

29:1123

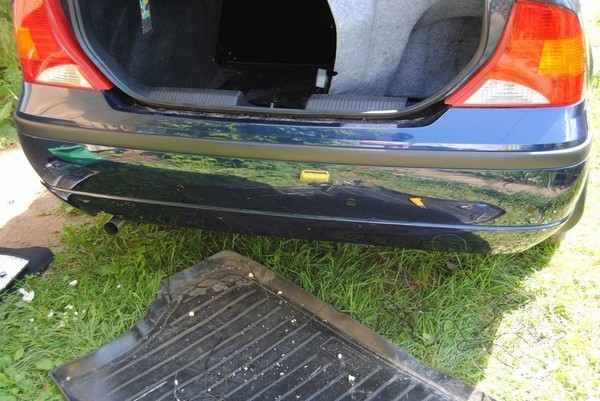

все четыре на месте

29:1162

4 этап.
Работа проводится под бампером Форд Фокус 1. Это конечно дело каждого, но я все провода вставил в гофру, а не просто смотал.

29:1403

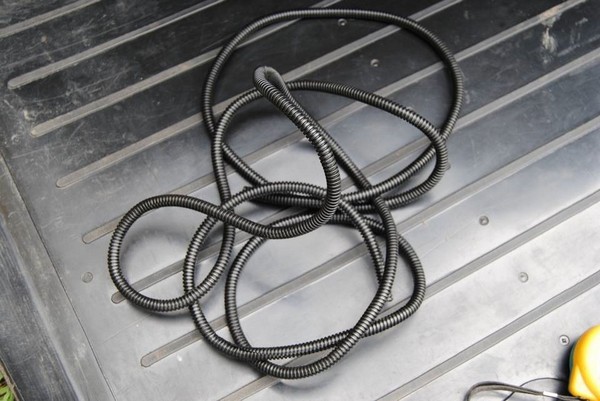

clip_image058

30:1908

гофра

30:1922

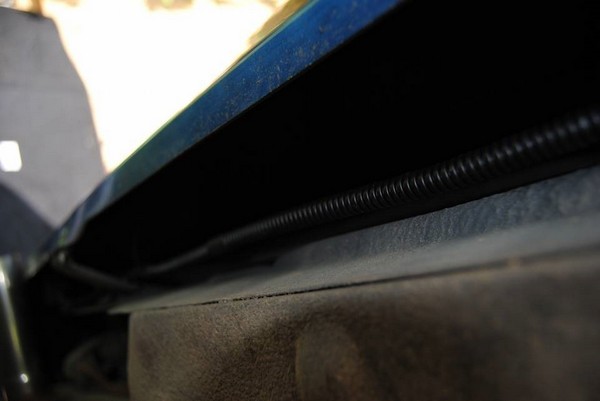

clip_image060

31:2427



под бампером

31:26

clip_image062

32:531

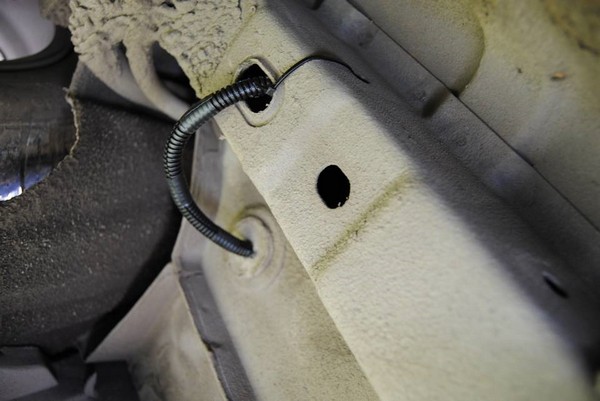

в багажник

32:554

Проводим провода в гофре к заглушке в полу багажника и просовываем их внутрь.

32:699

clip_image064

33:1204

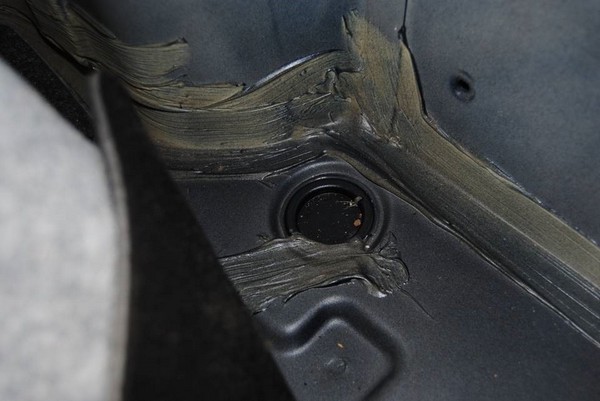

заглушка

33:1224

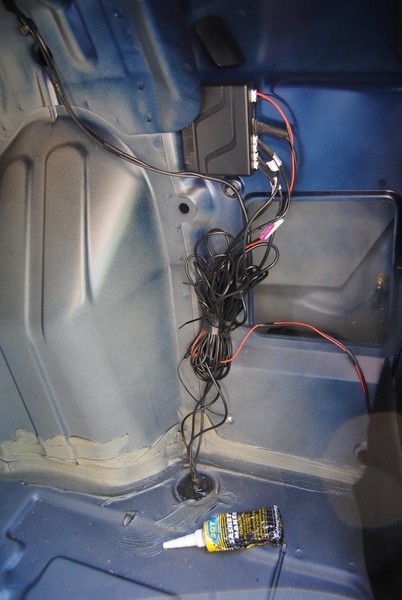

Подключаем к блоку по порядку. Замазываем заглушку герметиком.

33:1343

clip_image066

34:1848

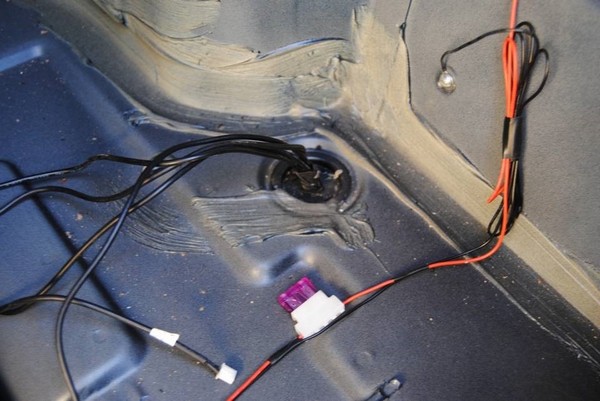

уже в багажнике

34:1880

Установка парктроника на Ford Focus 1

35:2385



завершающий этап инсталляции

35:57

Собираем обшивку багажника Форд Фокус 1. Тестируем и привыкаем к писку парктроника.

35:213

clip_image069

36:718

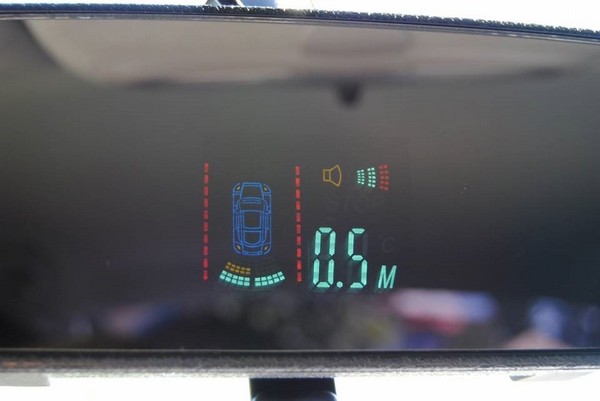

пищит громко!

36:746

Установка парктроника на Ford Focus 1 завершена
