Установка стелс-сабвуфера Toyota Corolla Fielder Е120

Наконец-то я собрался описать процесс создание своего стелса.

0:114

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

1:619

Задача: установить стелс сабвуфер для Toyota Corolla Fielder.

1:720

Давно хотел сделать такую штуку, даже как-то интересовался у умельцев, сколько стоит подобное удовольствие

1:920

и услышав цифру в 15 тысяч только за корпус у меня на некоторое время отбилось желание. Времени на изготовление ушло примерно 1,5 недели и хорошо, что повезло с погодой, ибо с эпоксидкой работать в помещении крайне неприятно.
Для установки сабвуфера на Toyota Corolla Fielder мне понадобилось:

1:1439

 — 5 литров полиэфирной смолы,

1:1508

— 4 — 5 погонных метров стекломата,
— пара мотков малярного скотча, полиэтилен.
— 3 кисточки,
— 2 банки растворителя,
— перчатки,
— фанера,
— карпет,
— динамик, провода, разъемы.
Сразу оговорюсь, делал подобное первый раз в жизни, со смолой работал второй раз в жизни, поэтому мог сделать что-то не правильно, так что сильно не пинать :)

1:2125



Установка стелс-сабвуфера Toyota Corolla Fielder Е120

2:504

Разбираем обшивку, обклеиваем малярным скотчем место обклейки смолой. Как показала практика смола скотч не смачивает почти и не проникает через него, если конечно нет щелей.

2:826

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

3:1331

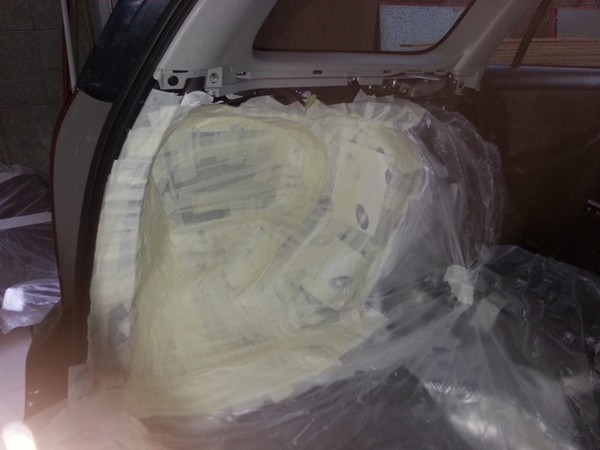

Вот что получилось после оклейки в один слой, просто необходимо придать форму чаши.

3:1487

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

4:1992

Вся поделка довольно легко вытащилась вместе со скотчем, осталось только отодрать все лишнее.

4:2168



Далее происходит довольно нудный процесс набирания достаточной толщины чаши, в идеале требуется нарастить почти 10 мм, но у меня вышло около 7, чего лично мне хватило. Объем я еще не знал, какой выйдет, поэтому просто продолжал работать

4:430

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

5:935

Как только набрали примерный объем будем примерять к обшивке. Дрожащей рукой вырезал карман и примерил — подошло почти идеально.

5:1176

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

6:1681

Примеряем

6:1703

Затем мне надо было придумать, как же мне их вместе соединить и не придумав ничего умнее я взял да и начал склеивать чашу и обшивку смолой в вперемешку со стеклотканью, как потом оказалось получилось очень прочно и надежно.

6:2113



После успешного соединения двух частей решил замерить приблизительный объем, налил воды и вышло 20 литров, причем еще оставалось достаточно много места, но стенки еще не все были готовы, но по приблизительной оценке должно было получиться 32-35 литров. На основе этого я поехал выбирать динамик.

6:537

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

7:1042

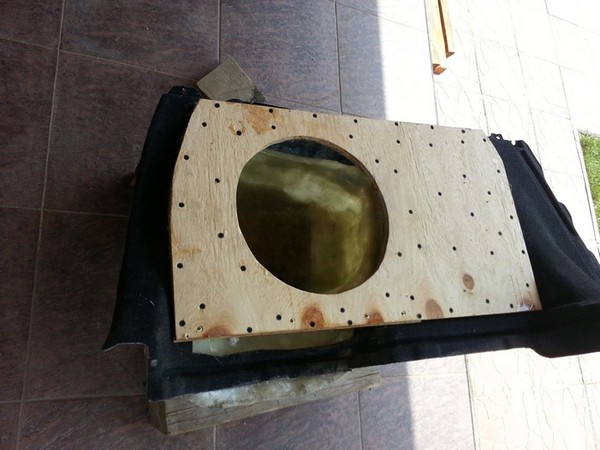

После недолгих раздумий был куплен Pioneer TS-W310S4, рассчитанный на 35 литров закрытого ящика, что мне как раз и подходило. Приступаем к изготовлению передней части. Фанеры необходимой (19мм) толщины у меня не было, поэтому решил сделать из двух 9 мм частей, склеив между собой смолой и стянув саморезами.

7:1584

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

8:2089



Склеиваем, стягиваем, собираем

8:59

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

9:564

Приклеиваем к обшивке опять же с помощью смолы и стекломата, проклеиваем внутри, смотри возможные щели и дырки.

9:771

Тут нет одной фотки, торопился и забыл сделать. Далее ставим внутри две распорки, типа силового каркаса, чтобы стенки не имели возможности хода при работе динамика, просто ставим перпендикулярно друг к другу крестом, распирая противоположные стенки. делаем отверстия под контакты, проклеиваем внутри стенки вибропластом. Замеряем опять получившийся объем, опять же ради любопытства да заодно проверить на герметичность.

9:1547

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

10:2052

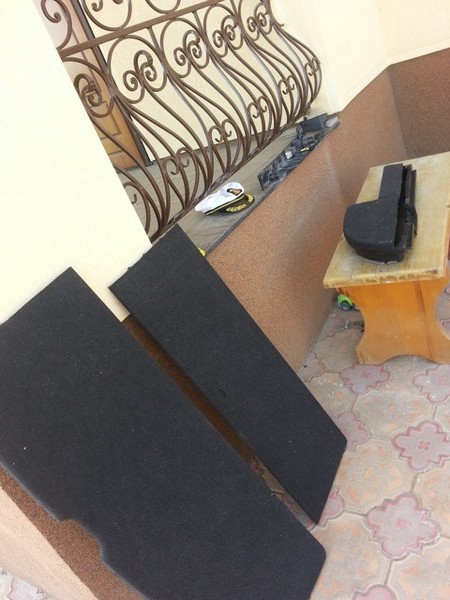

Пришлось подрезать полки багажника, маленькие части будут стационарны и выниматься только при снятии обшивки.

10:206

Установка стелс-сабвуфера Toyota Corolla Fielder Е120

11:711

И вот наконец-то можно обклеить карпетом и поставить на законное место.

11:845

Теперь о том, как играет данный динамик в моей системе. Играет отлично, гораздо лучше моего прежнего сабика, но выяснился один нюанс — при прослушивания трека с сильным и мощным басом наблюдается недостаток мощности от усилителя и вместо сильно буумммм… раздается буумммпззз. Номинал у этого динамика 400 ватт, усилок мой в мостовом соединении дает 200, вот и не тянет. Но обычные треки проигрывает вполне достойно и не наблюдается такого эффекта, теперь надо думать о более мощном усилителе.

11:1744

Результат: работы по установке стелс сабвуфера в Toyota Corolla Fielder выполнены.

11:1882
