Характеристики штатного головного устройства, автомагнитолы Winca C053 (S100), замена штатной магнитолы на магнитолу с Android 2.3.4 и обучение штатной магнитолы воспроизводить mp3 с USB для Suzuki Grand Vitara 2

Содержание статьи:

0:37
  1. Характеристики штатного головного устройства Suzuki Grand Vitara 2
  2. Характеристики автомагнитолы Winca C053 (S100) для Suzuki Grand Vitara
  3. Замена штатной магнитолы на магнитолу с Android 2.3.4 на Suzuki Grand Vitara 2
  4. Обучение штатной магнитолы воспроизводить mp3 с USB для Suzuki Grand Vitara 2

1. Характеристики штатного головного устройства Suzuki Grand Vitara 2

0:623

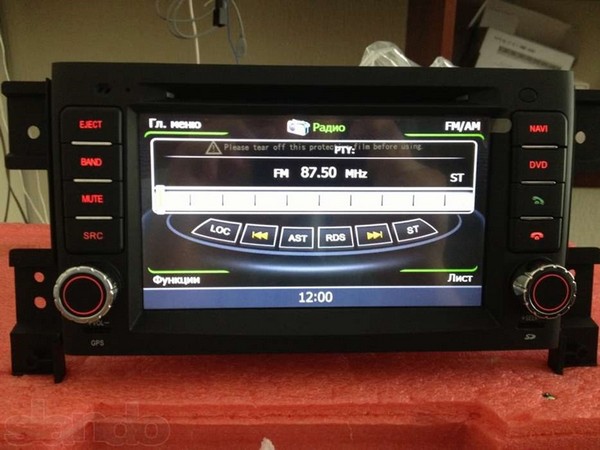

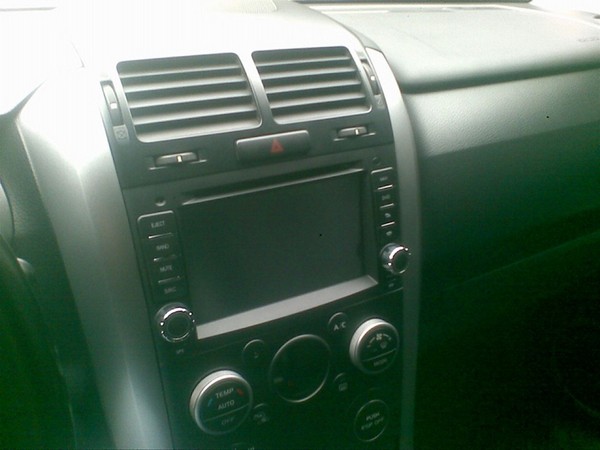

Характеристики штатного головного устройства Suzuki Grand Vitara

1:1128
  • Новейший процессор STE семейства ARM Cortex с широкой поддержкой мультимедиа
  • Русифицированное меню
  • Сенсорный WVGA TFT экран с диагональю 7" HD — 800*480 пикс.
  • GPS навигация с выбором навигационной программы
  • Встроенный TV-тюнер
  • Встроенный GPS модуль с 20-ю каналами
  • Чтение форматов DVD/VCD/CD/MP3/MPEG4/CD-R/WMA
  • Режим PIP (картинка в картинке в любом приложении)
  • Просмотр фотографий
  • Возможен просмотр DVD, TV на дополнительном мониторе одновременно с работой навигационной программы (Режим “2-zone”)
  • Слот microSD на передней панели
  • Слот USB
  • Поддержка виртуального CD чейнджера (память на 6 дисков)
  • Радиоприемник FM/AM
  • Bluetooth
  • AV-вход для подключения внешних источников сигнала
  • Подключение камеры заднего вида
  • Подключение iPod
  • Штатное подключение к кнопкам на руле
  • Изменение цвета подсветки кнопок устройства

2:3088



3:504

4:1009

5:1514

6:2019



2. Характеристики автомагнитолы Winca C053 (S100) для Suzuki Grand Vitara

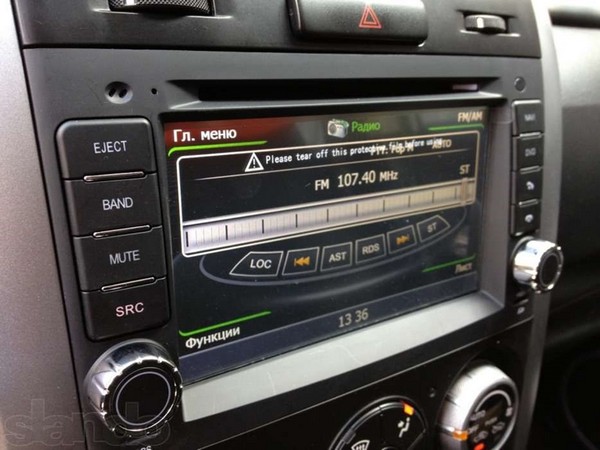

Характеристики автомагнитолы Winca C053 (S100) для Suzuki Grand Vitara

7:613

Есть ОС двух видов Андроид и Виндоус 8, вот что лучше подсказывайте, может у кого есть, плюсы и минусы. Описание прилагаю:

7:835

Двухъядерный процессор
Samsung SSPV210 Dual Core A8 1GHz

7:917

— один из лучших и самых быстрых процессоров — в три раза быстрее производительность и в три раза быстрее графика!

7:1131

RAM: DDR II 512MB
ROM 4GB (flash память)

7:1182

Встроенный GPS Sirf Atlas IV 533MHz
Операционная система: Windows CE 6.0
Чувствительностью — 164 Db
66 каналов для поиска спутников GPS
22 канала для ведения по маршруту
Точность определения местоположения 3 метра
Поддерживаемый протокол NMEA-0183 V3.01.
Поддерживает настройки системного времени по GPS
Поддержка популярных программ навигации

7:1772

Поддержка 3G, WIFI:
— стандартная комплектация магнитолы имеет USB-Host (USB-кабель для 3G интернета — через USB 3G-модем Huawei и WIFI-адаптер) ОПЦИЯ
USB 3G-модем обеспечивает не только устойчивую связь с интернетом, где Вы можете посещать различные сайты, но и выполнение функции загрузки пробок, посредством чего, Вы всегда будете предупреждены о дорожных участках, на которых на момент Вашего передвижения присутствует огромное скопление транспортных средств.

7:2592



Голос навигации не прерывает музыку. В настройках можно вкл./выкл. данную функцию на Ваше усмотрение.

7:187

Дисплей
Экран повышенной яркости, TFT с антибликовым покрытием.

7:306

1080P, 65000 цветов
Высокое разрешение HD, 800*480, 16:9
Диагональ 7”
Яркость экрана 600 cd/m?
Тип дисплея сенсорный, широкоформатный
Три режима яркости экрана: день, вечер, ночь

7:609

Все обновления автомагнитолы осуществляются через SD карточку. Нет необходимости использования программаторов.
Подключение камеры заднего вида и датчиков парковки
Подсветка кнопок в соответствии со штатным интерфейсом
Функция управления автомагнитолой кнопками на руле (в автомобилях, имеющих на руле кнопки управления аудиосистемой).
Память на 20-сменных дисков — виртуальный CD чейнджер на 20 дисков. Вы можете скопировать на встроенную flesh память 4GB до 20 дисков.

7:1469

8:1974

9:2479



3. Замена штатной магнитолы на магнитолу с Android 2.3.4 на Suzuki Grand Vitara 2

Родная магнитола очень даже не устраивала, что по звуку, что по дизайну. Решил заменить на более-менее современную на android. Заказал из Китая прямо с завода штатную "голову" за 500 долларов (доставка в эту сумму включена). Доставка почтой из Гонг-Конга до места назначения составила около 2-х месяцев с учётом китайского Нового года. На удивление посылка при получении была даже очень в отличном состоянии. При распаковке ни одного "косячка". Качество пластика магнитолы хорошее, без заусенцев и царапин; цвет его совпадает с остальным чёрным пластиком. В комплект входит: магнитола, руководство пользователя по настройке Android, пульт ДУ, провода, стилус, GPS антенна, винтики для крепления.

9:1368

Технические характеристики:
Штатная магнитола на базе OS Android 2.3.4 (русифицирована)
Touch Screen экран
Поддержка Wi-Fi/ 3G
Встроенный WI-FI адаптер и поддержка 3G Модема позволят все время быть в сети
Интегрированный GPS-трекер поможет отследить нахождение автомобиля по всему земному шару.
Поддержка Bluetooth
Благодаря наличию Bluetooth адаптера устройство поддерживает функцию громкой связи.

9:2059



3D аппаратное декодирование с разрешением Full HD 1080p видео

9:104

Предустановленные игры от Rovio — Angry Birds
Предустановленные Google Android Market c загрузкой MSN, Facebook, Twitter, You Tube, Gmail, Skype.

9:305

Аналоговое ТВ-есть
Возможность подключения цифрового ТВ тюнера
Предустановленное интернет ТВ
ТВ-плеер, обладает полно экранным режимом с режимом «Картинка в картинке»
Поддерживаемые форматы: DivX/DVD/VCD/CD/CD-R, RW/MP3/MP4/Jpeg, Gif/FLAC/mkv…

9:723

Предустановленная навигация Navitel, (программа IGO8) на русском языке
iGO 8 – революционная навигационная программа c 2Dи 3D картографией для автомобилистов, туристов и экстремалов.

9:1046

Функция мультируль: поддержка управления кнопок на руле (с функцией обучения)

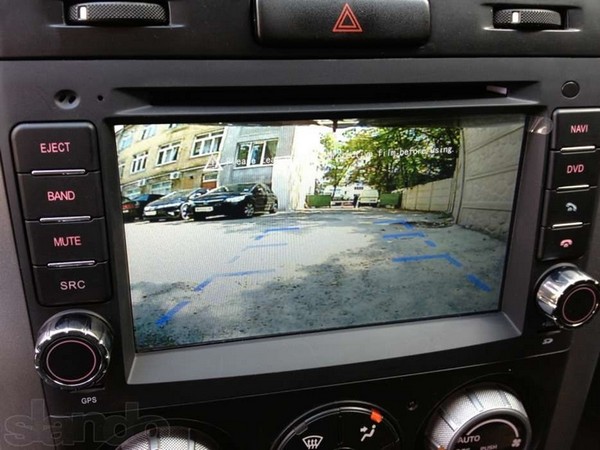

Поддержка камер заднего и переднего обзора
Запись производится с 2-х камер, фронтальная камера включается нажатием одной кнопки. При включении задней передачи автоматически включается камера заднего вида.

9:1573

Управление плейлистом аудио файлов с Iphone, Ipad, Ipod, коммуникаторов HTC и Android
Живые обои (двигающаяся анимация)
Сменный фон рабочего стола позволяет устанавливать новые обои в зависимости от настроения.
Встроенные 100 логотипов авто (смена на выбор)
Поддержка жесткого диска
3 USB входа, один micro SD слот.

9:2120



Радио:
Встроенный АМ (2 диапазона)/FM (3 диапазона) стереоприемник.
Усилитель 4 х 50 Ватт, устойчивый против динамических нагрузок.

9:235

Мультиподсветка экрана.
Возможность установки других полезных (в том числе и навигационных) программ, подходящих для этой версии Android.

9:486

Характеристики процессора:
Power Vr SGX540Graphic
Загрузка с MicroSD и Nand SLC
Оперативная память 512 Мб DDR2 SDRAM
Внутренняя Flash-память типа SLC 4 GB
Процессор от Samsung ARM Cortex-A8 1,2GHz
HDMI Выход 1024х768 разрешение

9:823

КОМПЛЕКТАЦИЯ:

9:852

Замена штатной магнитолы на магнитолу с Android 2.3.4 на Suzuki Grand Vitara 2

10:1357

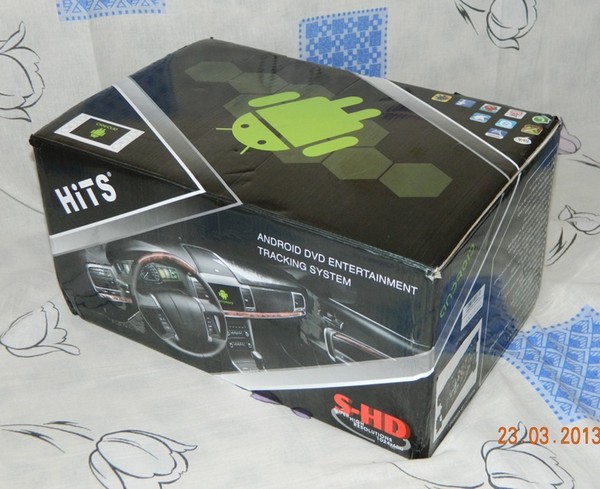

Коробка.

10:1376

11:1881

Каталог магнитол с фото и инструкция настройки ANDROID. Качественная мелованная бумага и полиграфия. (удивлён если честно)

11:2103



12:504

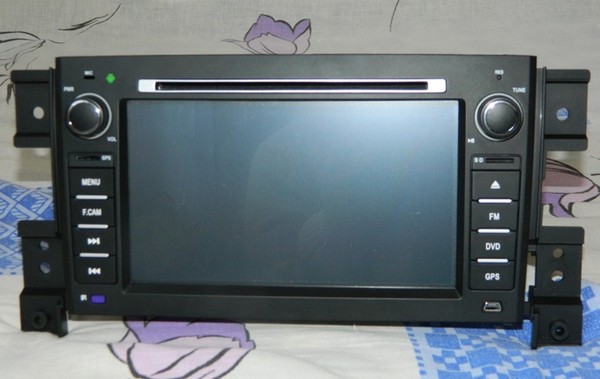

Сама магнитола.

12:536

13:1041

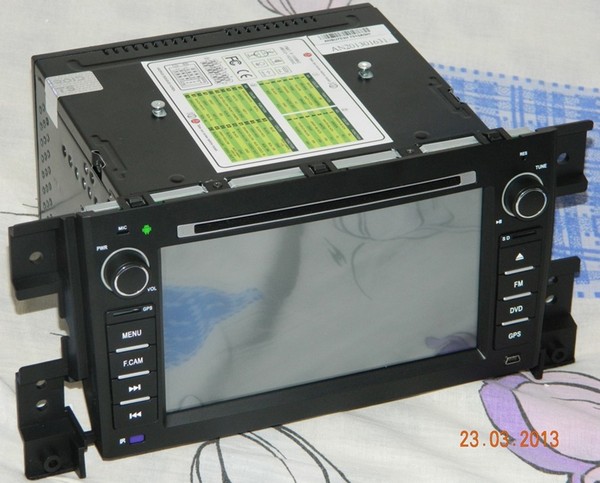

Фото под углом.

13:1072

14:1577

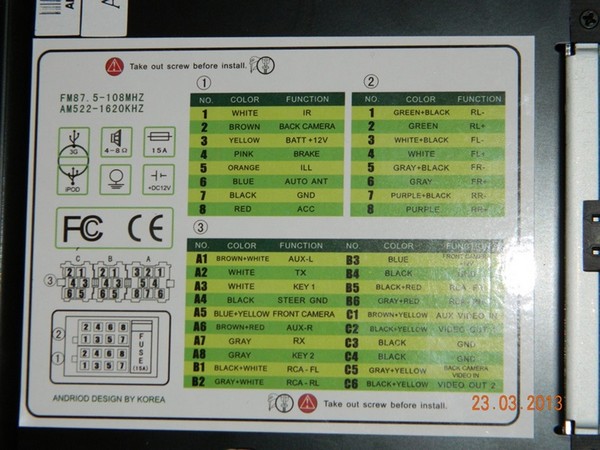

Схема проводов.

14:1609

15:2114

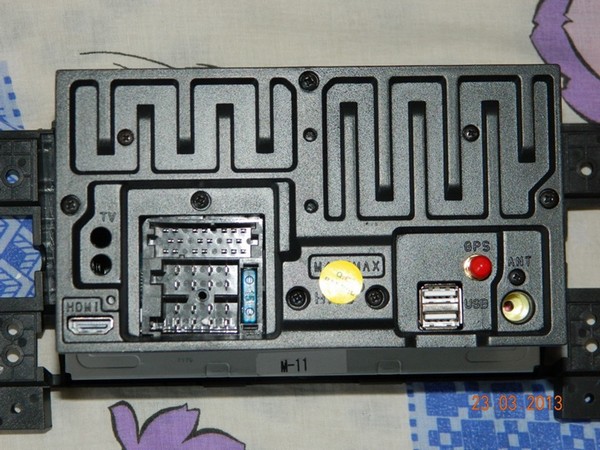

Вид сзади с разъёмами.

15:43

16:548

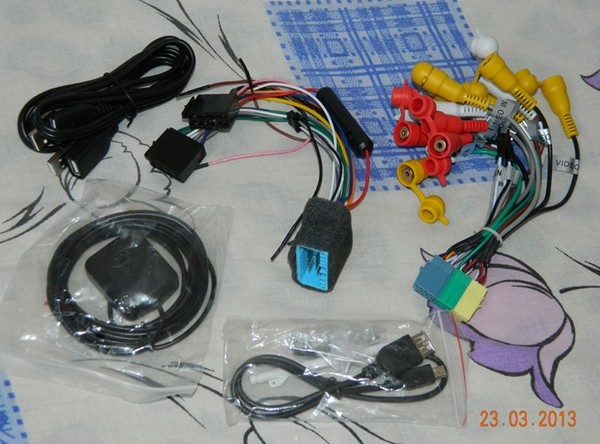

Комплект шнуров и винтиков.

16:602

В процессе установки возникли следующие неприятные моменты:
1) Магнитола никак не хотела устанавливаться, как будто что то мешало в верхней части, уперлась в две пласстмасовые планки, которые расспологаются по обе стороны от разъема кнопки аварийной ситуации (для этого пришлось снять верхнюю часть, которая с воздуховодами и часами). Канцелярским ножом около 5 см срезана беспощадно по горизонтали та самая планка.

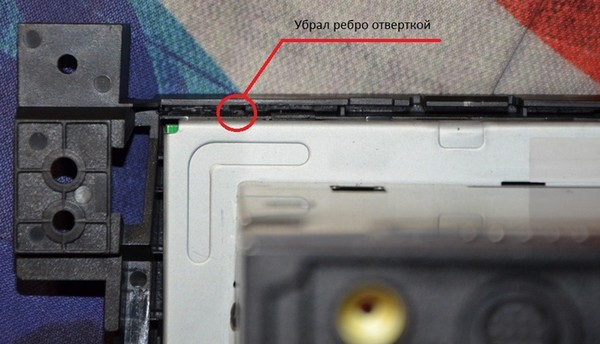

2) Удалены ребра жёсткости сверху все и снизу по одной (с каждой стороны)
3) Отверстия металлического держателя магнитолы не совпали с отверстиями самой магнитолы. Но дело поправимое, были просверлены 4-е отверстия с каждой боковой стороны на держателе. На фото только 2-а, т.к. данное фото не моё (у себя просверлил ещё по низу 2-е).

16:1965

17:2470

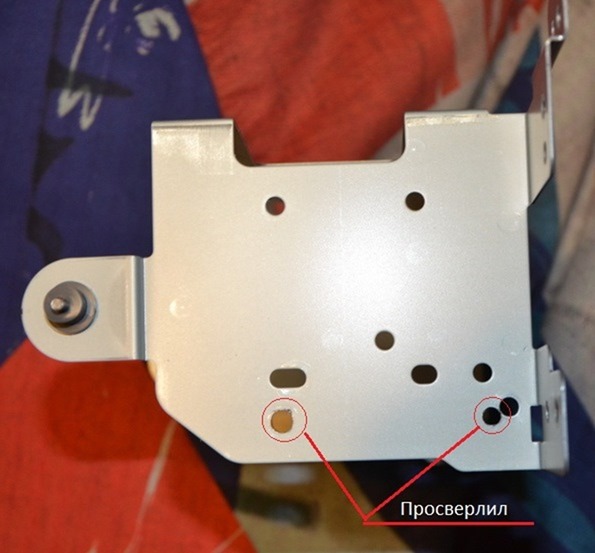

Держатель магнитолы. вид сбоку. Фото mccena.

17:77

4) При установке магнитолы в штатное место с панелью климат-контроля немного не совпадают отверстия самой магнитолы с металлическим держателем.

17:345

5) Верхний край установленной магнитолы выступает на 1 мм верёд. Главное не критично.

17:502

18:1007

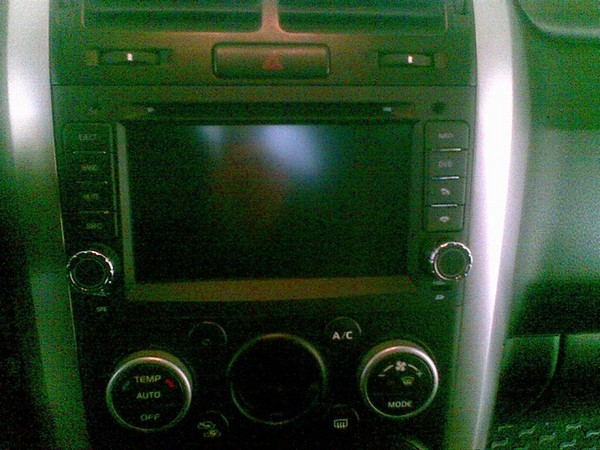

Установленная магнитола. Верхний край выступает на 1 мм верёд. :( Но это не критично.

18:1162

В остальном установилась очень даже не плохо, без зазоров между панелью климат контроля и верхней частью с воздуховодами и часами.

18:1405

19:1910

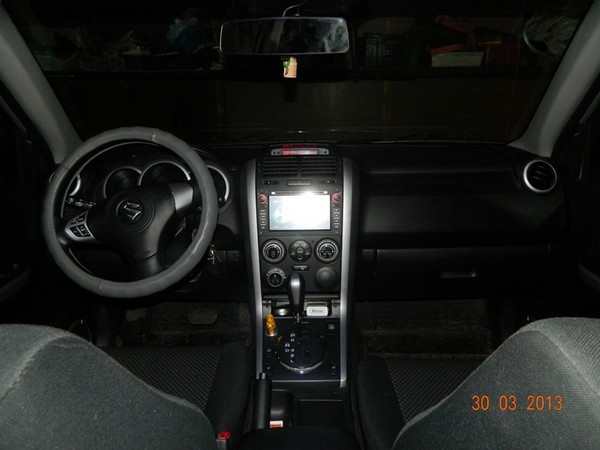

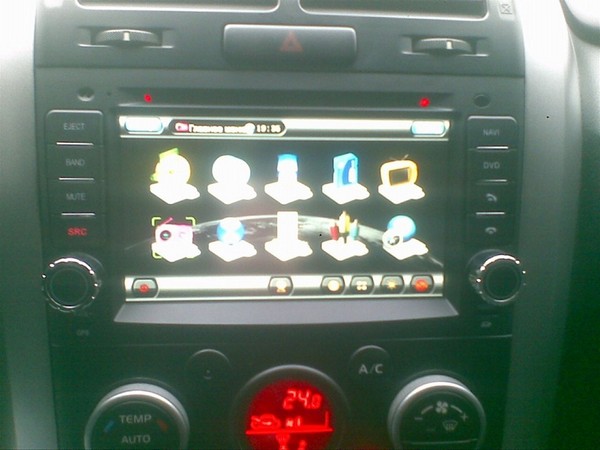

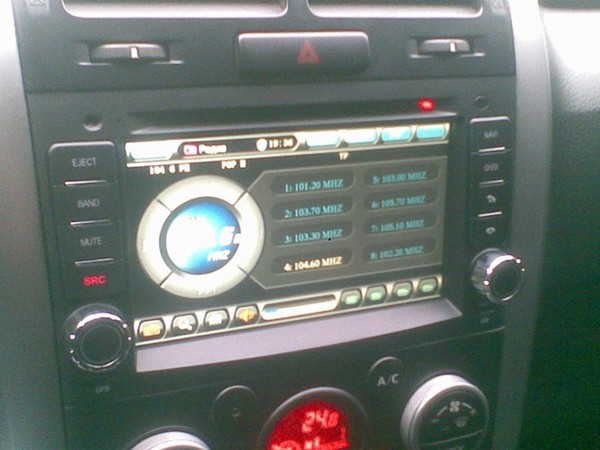

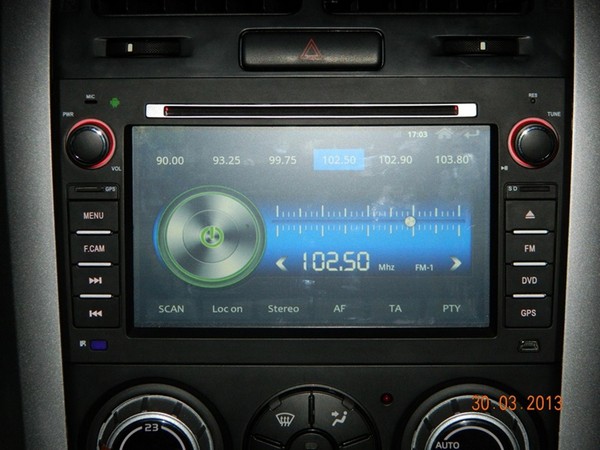

Общий вид с магнитолой

19:1955

20:2460

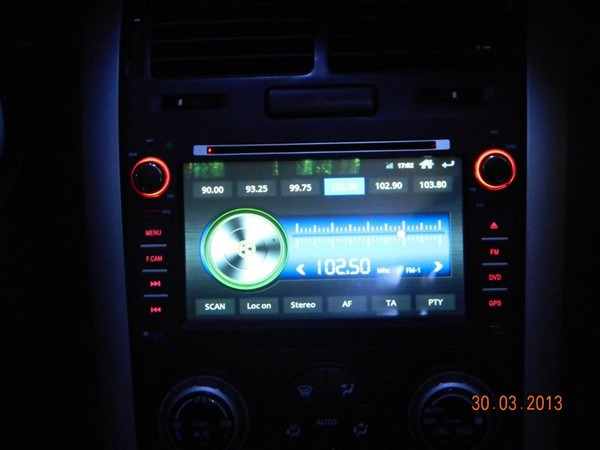

Вид в темноте.

20:28

По совету mccena с форума, для того что бы подключить кнопки управления руля с магнитолой необходимо выполнит следующее: "В магнитолу необходимо вотнуть все три штекера с обратной стороны. Так вот у того, с которого идет AUX преимущественно, торчит маленький штекиречек под управляющие команды Tx.

20:565

21:1070

Схема проводов.

21:1102

Его необходимо соеденить с разъемом, выходящим с штекера ISO. Увидите там. Далее через программу с иконкой руля в магнитоле, обучаете клавиши на руле".

21:1377

Экран не бликует на солнце (видимость хорошая), звук в разы лучше, чем аналогичных магнитол на винде, радио и GPS работает отлично. Модем ("Мегафон") определяется с помощью программы PPP Widget (apk), ROOT уже установлен. Лучше пользоваться стилусом.

21:1812

4. Обучение штатной магнитолы воспроизводить mp3 с USB для Suzuki Grand Vitara 2

Обучение штатной магнитолы воспроизводить mp3 с USB для Suzuki Grand Vitara

22:2445



Штатная магнитола… Замена ей — это дорого! Объясню:

22:98

1. Я уже наигрался с покупками г/у заменителей

22:184

2. В звуке много не выиграешь

22:239

3. Затратно, т.к. само г/у + рамка переходная + переходник + блок для кнопок на руль или а-ля китайчатина всё читающая

22:449

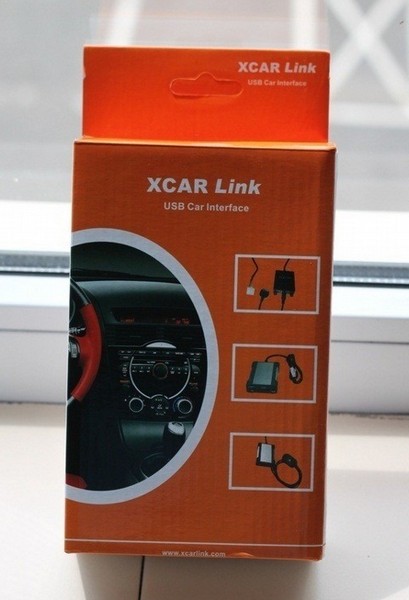

На предыдущей авто я пользовал Audiolink т.к. там стояла система Infinity с усилителем и поканальным звучанием. Девайс очень удобен оказался. Поэтому я решил такой же и в Suzuki установить.

22:775

Было вычитано не мало инфы, о том, какие магнитолы бывают, это Clarion и Panasonic.

22:912

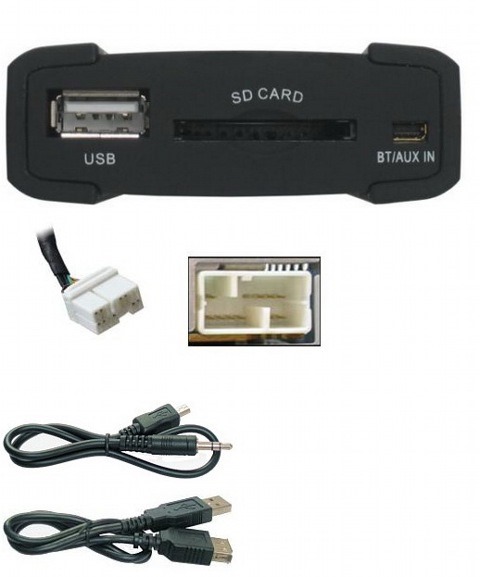

У меня Panasonic модель PACR06. Она оснащена разъёмом под штатный сд-ченджер. Алгоритм mp3 девайса такой же как ченджера, но звук идёт не с диска, а с USB флешки, SD карты или вовсе через AUX 3,5 jeck.

22:1243

Процесс установки не фотал, т.к. буду переделывать в бардачок под климатом который.

22:1398

Итак, установка девайса и его работа. Для начала нужно снять серебристые накладки на торпедо. Для этого их тянем на себя вверх хватившись за них в районе того самого бардачка под климатом. Как их сняли, видны винты, держащие магнитоу и климат. Выкручиваем их. Зажигание должно быть выключено, а ручка АКПП должна быть на режиме L, так будет удобно работать. На консоль с прикуривателем кладём мягкую тряпочку, я положил шапку), как отвернём магнитолу с климатом вытаскиваем и опирем её на тряпку чтоб не поцарапать. Далее на магнитоле видим белый разъём, туда втыкаем девайс и кидаем его в бардачек, протягивая его под торпедо, там места много).

22:2569



Теперь берём флешку, форматим её в FAT32 и пишем на ней папки CD01, CD02…CD06 в папки кладём mp3 до 99 треков в каждую и включаем магнитолу, нажимаем дважды на кнопку CD и оно поёт! папки CD01 и далее переключаются кнопками 4-5. папок 6 т.к. штатный ченджер поддерживает 6-ь дисков, но на практике показывает что играет и 12 и 13, но отображает хорошо 9. т.к. после 9 идёт индикация 0-1-2-3…

22:660

Сборка обратно, пошагово наоборот.

22:727

23:1232

https://www.drive2.ru/l/288230376152513682/

23:1279

https://www.drive2.ru/l/965511/

23:1314

https://www.drive2.ru/l/3734528/

23:1350

https://www.drive2.ru/l/654967/

23:1385
