LED подсветка салона, ног водителя и переднего пассажира в Toyota Corolla 140/150

Содержание статьи:

0:37
  1. LED подсветка салона Toyota Corolla 140/150
  2. Подсветка ног водителя и переднего пассажира в Toyota Corolla 140/150

1. LED подсветка салона Toyota Corolla 140/150

Настала очередь света в салоне. Благо светодиодной ленты у меня осталось валом, хватит ещё не на один салон.

0:489

Задача — а) оставить свет в салоне белым-теплым (не люблю белый-холодный, напоминает операционную); б) сделать свет в салонее немного ярче, но не таким чтобы в темноте при включении света у пассажиров резало глаза, и они скукоживались!

0:918

Итак, приступим:
Начинаем с плафонов подсветки под козырьками.

0:1037

LED подсветка салона Toyota Corolla 140/150

1:1542

Чтобы снять плафон необходимо с левой стороны аккуратно между корпусом плафона и обшивкой поддеть отверткой зажим. Далее отщелкиваем зажимы, которыми корпус плафона крепится к патрону с лампочкой.

1:1909

Заранее были куплены копеечные переходники с проводками. Но использовать их сразу не получилось, так как провода в них почему-то наотрез отказывались припаиваться. Я их и канифолил и паяльной кислотой обрабатывал — ни в какую! Олово отказывается "ложиться" на них. Видимо у китайцев как всегда — металл непонятной структуры. Пришлось вытаскивать с них проводки и вставлять другие (отлично подошли провода с микрофонного кабеля итальянской фирмы Proel). Они и сечением чуть потолще и мягкие, да и работать с ними — одно удовольствие.

1:2882




2:504

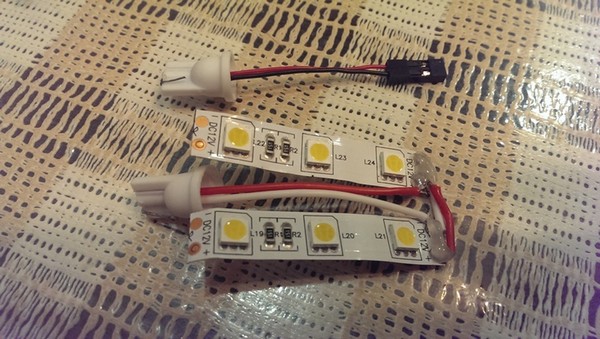

Сверху — купленный переходник, который не паяется. Снизу — самопал =) с припаянными отрезками LED-ленты.

2:695


3:1200

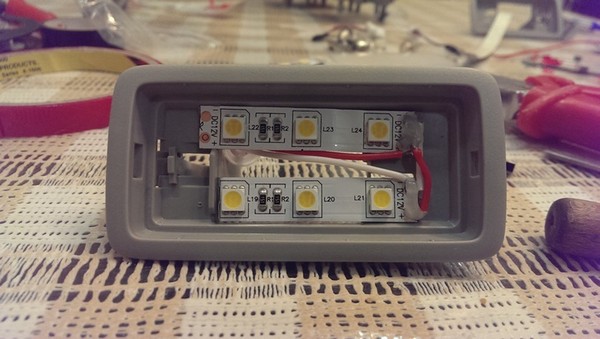

Расположение ленты в плафоне.

3:1258


4:1763

Готово к подключению.

4:1806


5:2311

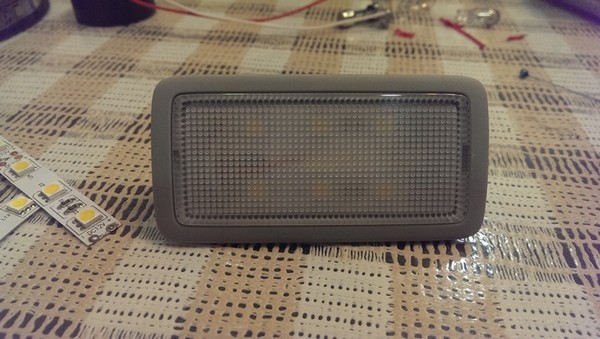

Собрано. По такому же принципу делаем второй плафон.

5:98

Далее приступаем к центральному плафону. Сначала снимается рассеиватель, легко поддевается отверткой в специальных прорезях, затем отжимается и вытаскивается сам плафон. Фотографировать не стал — там интуитивно все понятно.
Долго думал каким способом расположить ленту в плафоне и как подключиться. Так как переходника с подпружиненными контактами в паре-тройке отделов (торгующими светодиодными лампами) не нашел, пришлось включать смекалку. На всякий случай была куплена LED-лампа такого же размера, как и штатная лампочка. Но светодиоды в ней светят белым холодным светом, который мне не нужен и не нравится. Купил её чтобы в случае чего использовать в качестве донора-крепления (имелся в запасе "План Б").

5:1399


6:1904

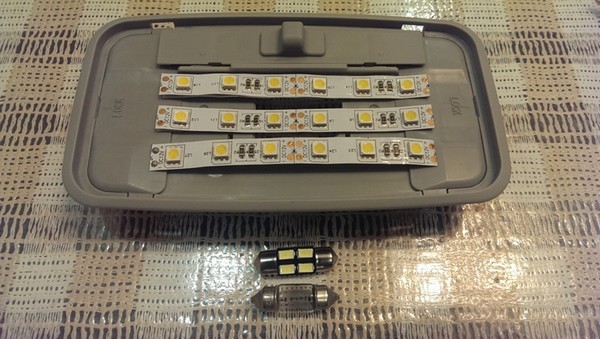

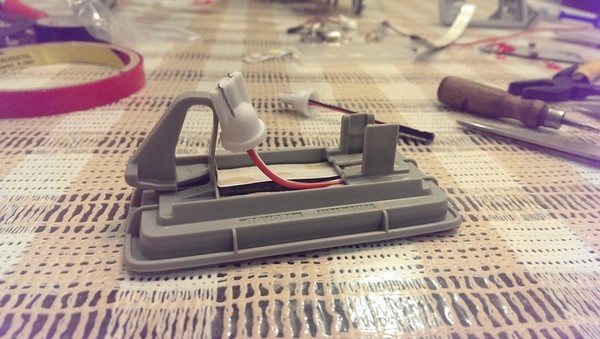

Ленту решил расположить следующим образом. Снизу купленная LED-лампа (донор) и родная лампочка.

6:2079



На родной лампочке расшатал и отделил от стеклянного корпуса один контакт, оторвал контактную нить, "колпачок" контакта посадил обратно на термоклей. Сделал это для того, чтобы родная лампочка не светила.

6:376


7:881

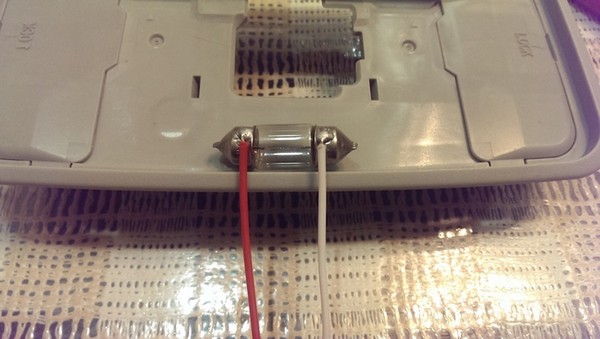

Далее припаял снаружи два проводка прям на контакты лампочки.

7:998


8:1503

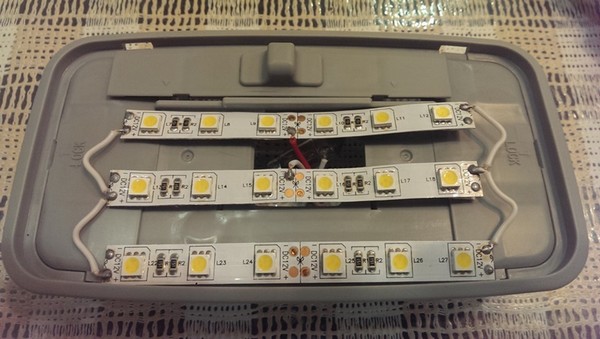

LED-ленту пропаял следующим образом.

8:1571

Далее под LED-ленту на корпус плафона приклеил полоски 3М-овского скотча. Ленту сразу не клеил. Сначала плафон был установлен на место, вставлен корпус лампочки, а уже после всего подключения лента была приклеена. Иначе невозможно было бы подлезть чтобы установить лампочку в патрон светильника.

8:2112



Следом сделал подсветку по бокам очечника. Вот только не сфотографировал. Но и там ничего сложного — использовались такие же переходники как на подсветке под козырьками. На каждый плафон использовал 3 секции LED-ленты, получилось 9 светодиодов (секцию из 3-х светодиодов можно распознать на фото). Из-за местоположения патрона для лампочки в самом плафоне, проводки припаяны между 2 и 3 секцией. Таким образом лента расположена практически по всей длине плафона. Так же приклеена на 3М-овский скотч.

8:906

ВСЕ места пайки проводов к ленте были залиты термоклеем.

8:1013

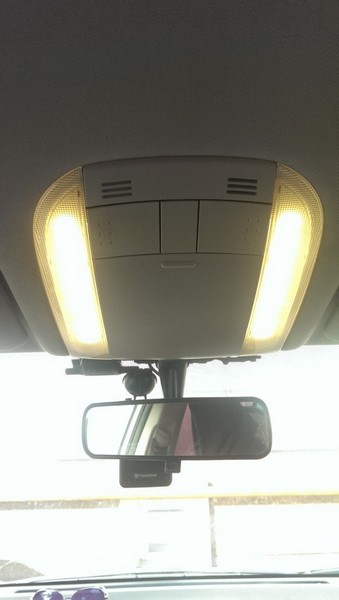

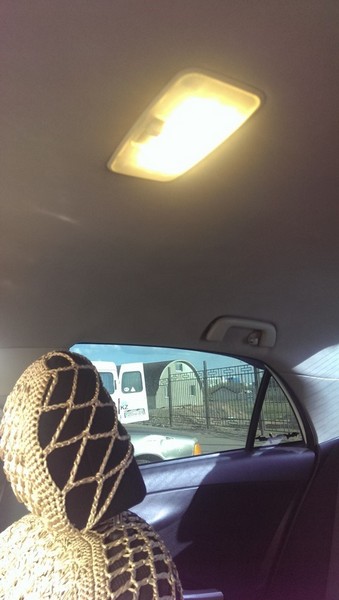

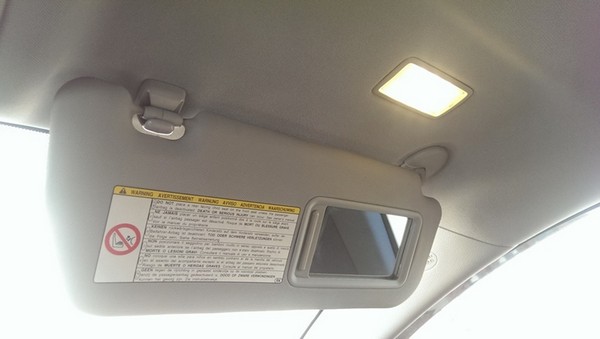

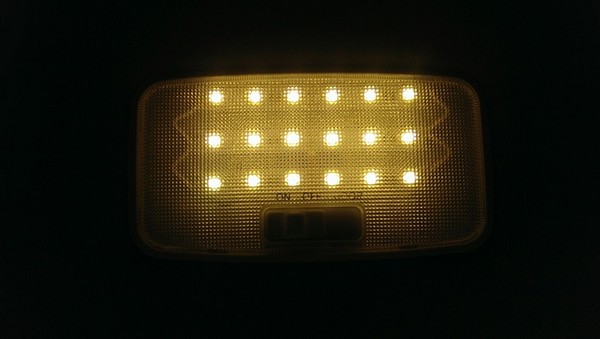

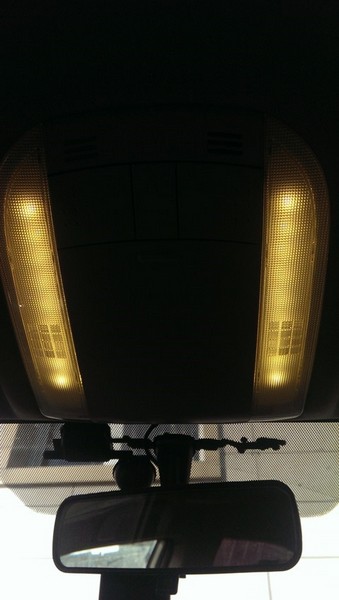

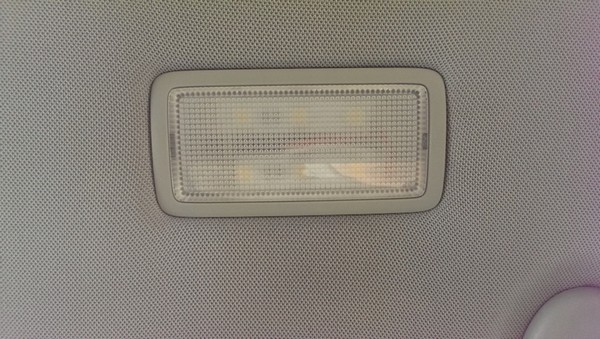

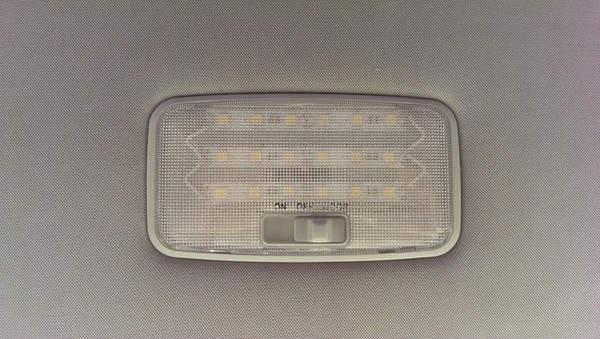

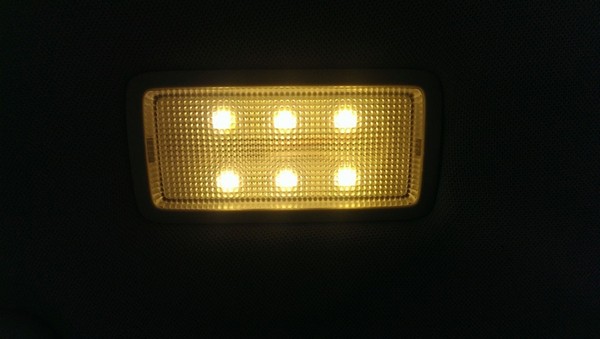

Ниже — фотографии результата работы. На всё про всё убил весь вечер, провозился около 4-х часов.

8:1190


9:1695


10:2200




11:504


12:1009


13:1514


14:2019




15:504


16:1009

На очереди — вежливая подсветка ног водителя и пассажира.

16:1119

2. Подсветка ног водителя и переднего пассажира в Toyota Corolla 140/150

Следующим этапом стала установка вежливой подсветки в ноги водителя и переднего пассажира. В идеале конечно хотелось бы подсветку и в двери (чтобы подсвечивалась место, куда ступает нога при выходе из авто) и задним пассажирам в салоне, да ещё и сделать так, чтобы свет загорался только там, где открывается дверь. Но… пока решил сделать просто, подсветить переднюю часть салона, чтобы понять стоит ли заморачиваться дальше или нет.

16:2030



В принципе описывать всё в деталях смысла нет, по фото всё понятно — ЧТО, КАК и КУДА.
Итак:

16:166

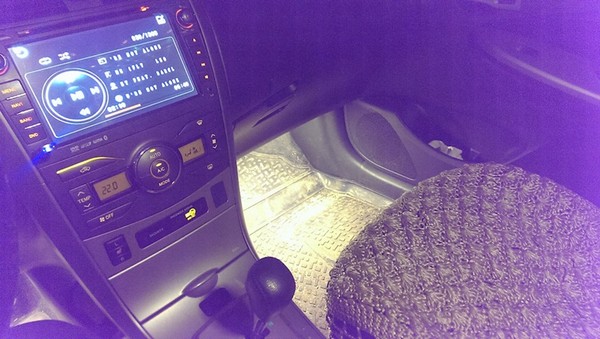

Подсветка ног водителя и переднего пассажира в Toyota Corolla 140/150

17:671

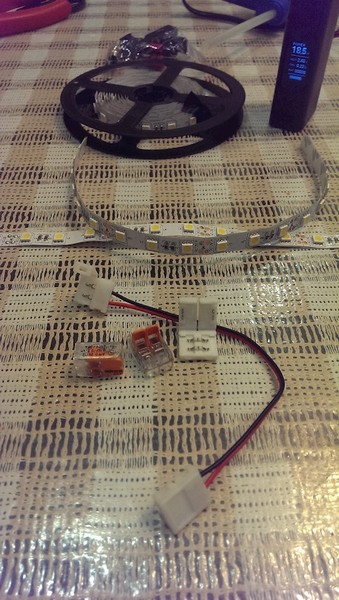

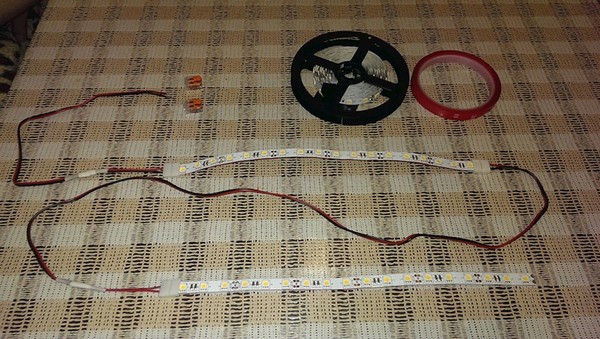

Тут можно увидеть, что нам потребуется

17:745


18:1250

Собрано

18:1268


19:1773

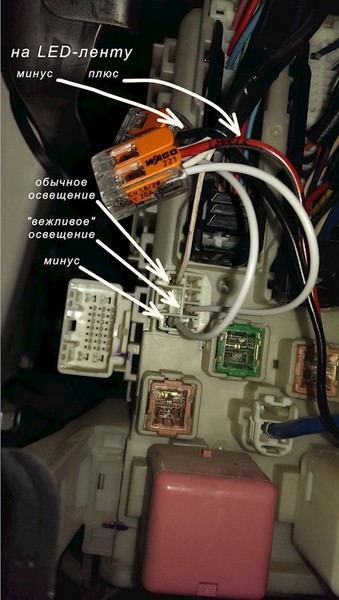

Подключение (под панелью за блоком корректора фар и регулировки зеркал)

19:1908


20:2413



Снимаем заглушки панели с двух сторон, приклеиваем ленту, прокидываем провод на пассажирскую сторону.

20:190


21:695

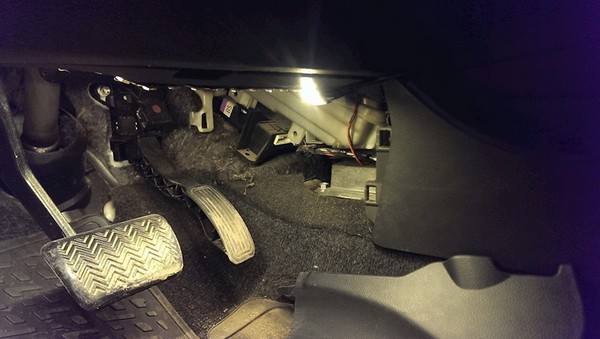

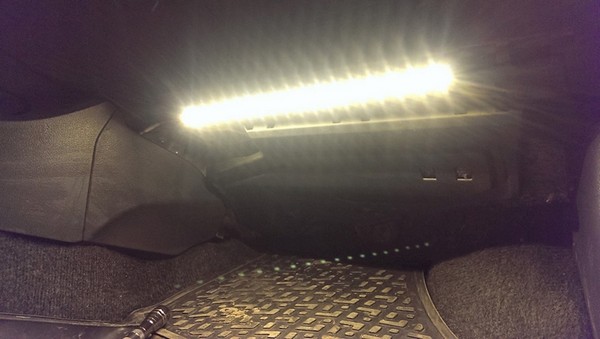

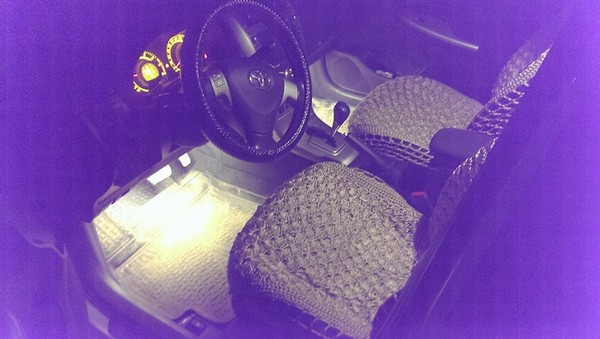

Пассажирская сторона. Лента приклеена под бардачком.

21:796


22:1301


23:1806


24:2311



Прошу прощения за качество последних фото, телефон не фотоаппарат, однако

24:138

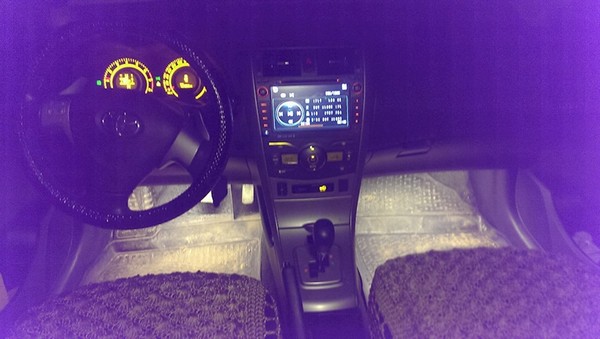

Подсветка загорается плавно, тухнет так же плавно, в тандеме с центральным плафоном.
Пока поездим, посмотрим, попривыкаем так. Дальше - будет видно, устанавливать ли свет в ноги задним пассажирам (или хватит им яркого света от центрального плафона) и заморачиваться ли с подсветкой по каждой стороне индивидуально или нет.

24:730
