стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 - особенности конструкции

   Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21.
Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим - с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя - с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия. У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя.
Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок.
На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22.
Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок.
У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н•м (0,05 кгс•м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ
Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.


0:5244



статья про стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 - особенности конструкции

1:504


Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099:
1 - моторедуктор стеклоочистителя ветрового стекла; 2 - термобиметаллический предохранитель; 3 - электродвигатель насоса омывателя; 4 - электромагнитный клапан омывателя ветрового стекла; 5 - монтажный блок; 6 - замок зажигания; 7 - реле зажигания; 8 - переключатель стеклоочистителей и омывателя стекол; КЗ - реле стеклоочистителя ветрового стекла; А - порядок условной нумерации штекеров в колодке стеклоочистителя; Б - к выводу «30» генератора; а - щетка 2-й скорости стеклоочистителя; б - щетка 1-й скорости стеклоочистителя; в - пружинная пластина концевого выключателя; г, д - контактные стойки концевого выключателя; С1, С2 - помехоподавительные конденсаторы; L1, L2 - дроссели


1:1940

статья про стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 - особенности конструкции

2:2445

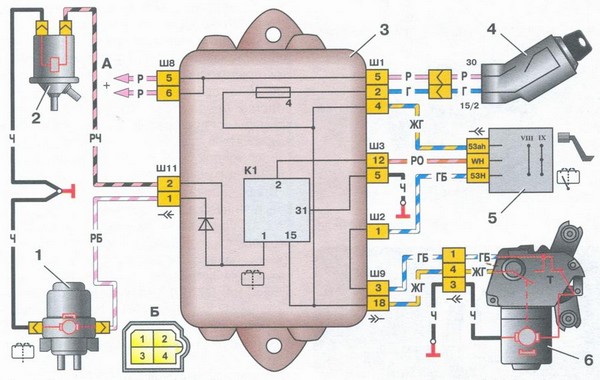

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109:
1 - электродвигатель насоса омывателя; 2 - электромагнитный клапан включения омывателя заднего стекла; 3 - монтажный блок; 4 - замок зажигания; 5 - переключатель стеклоочистителей и омывателя стекол; 6 - стеклоочиститель заднего стекла; А - к выводу «30» генератора; Б - порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла

2:802
