Замена тормозной системы Ваз 2108

Задача: переоборудовать тормозную систему ВАЗ 2108

0:91

Замена тормозной системы Ваз 2108

1:596

Перед дисковые калина спорт R-15. Зад дисковые спорт R-13

1:703

Замена тормозной системы Ваз 2108

2:1208

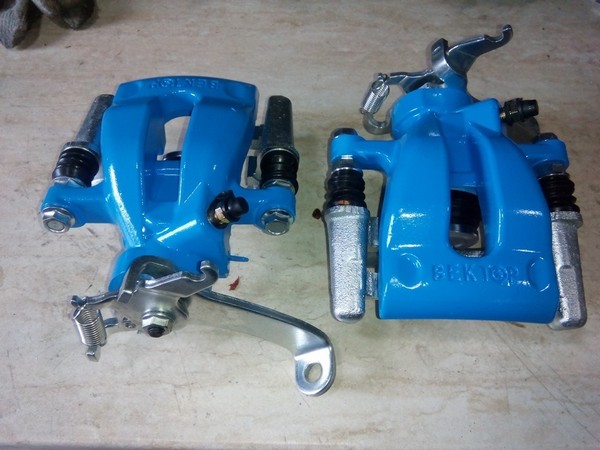

Торнадо ( ВЕКТОР )

2:1243

Для переоборудования тормозов на ВАЗ 2108 есть все необходимое: болты, хомуты, пылники, гайки, диски, и даже инструкция по монтажу, медные шайбы на 10 мм.

2:1518

3:2023

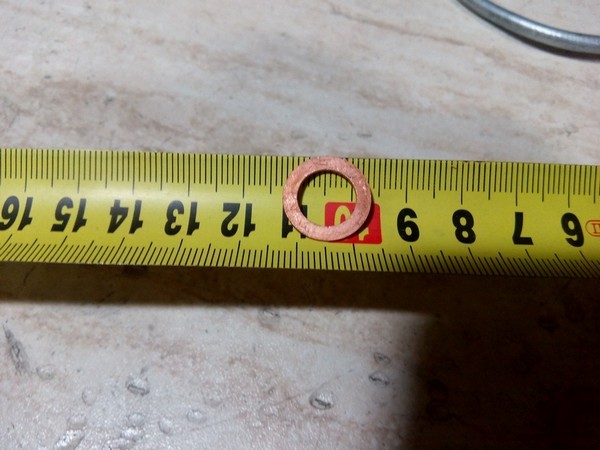

медная шайба.

3:27

По мимо дисков суппортов понадобилось еще мелкие детали.

3:135

4:640

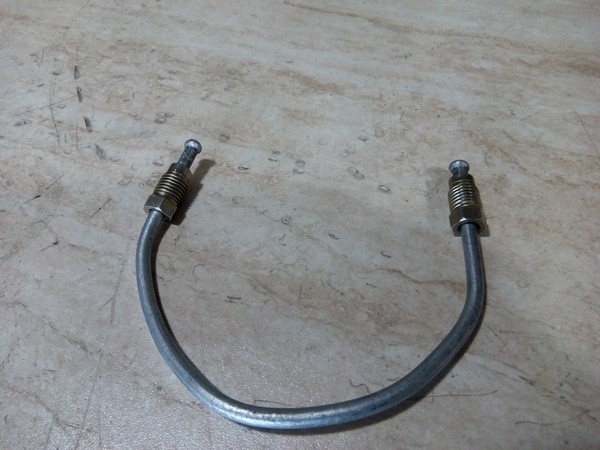

Трубка от переднего суппорта классика 1-шт, трубка устонавливается на калдуне после крана на тройник.

4:829

5:1334

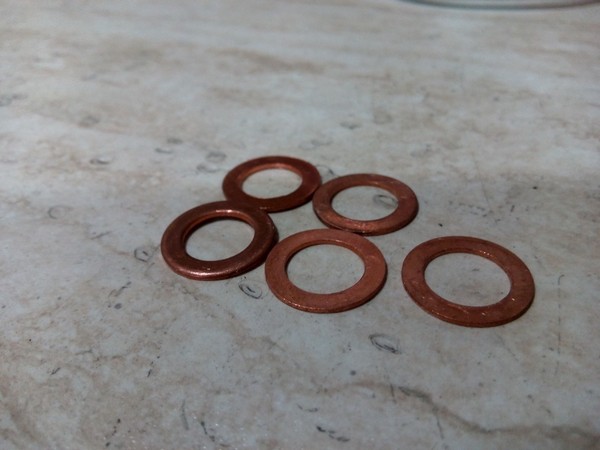

медные шайбы на 10 …количество 9 шт.

5:1401

6:1906

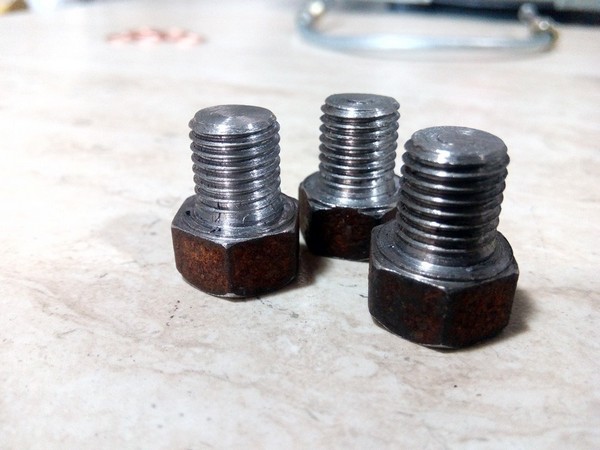

заглушки 3-шт., две на калдун одна на главный тормозной.

6:2009



7:504

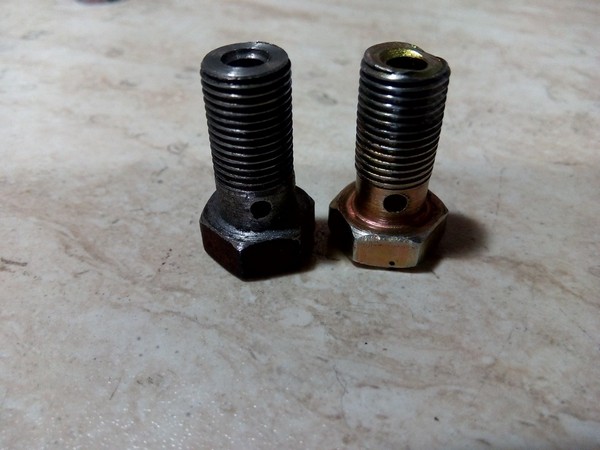

Перепускные болты на волго суппорт 2-шт, в Алмате нашел только один, пришлось у токоря заказывать второй.

7:698

8:1203

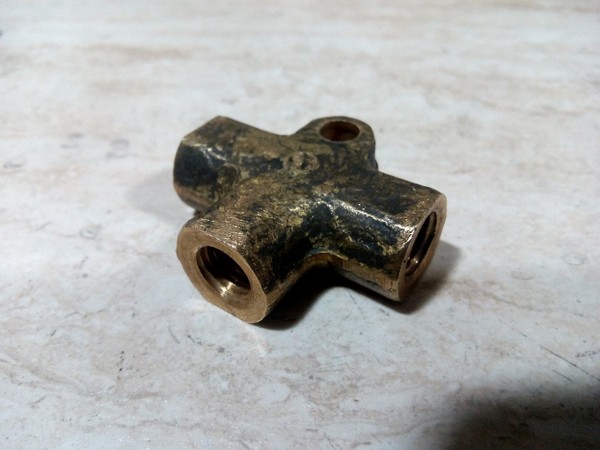

Тройник бронзовый, 1-шт.

8:1249

9:1754

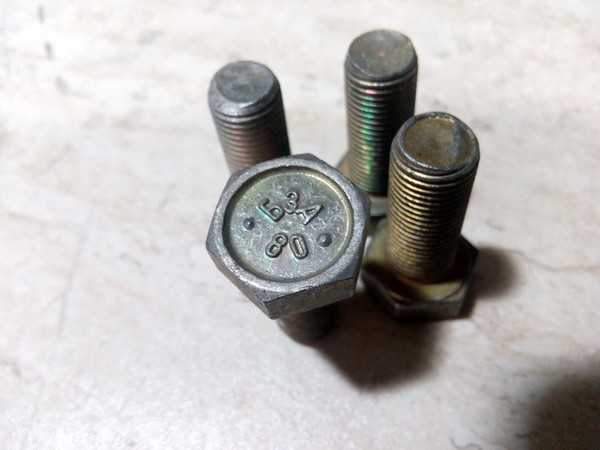

болты крепления волгосуппортов 4 шт

9:1823

10:2328

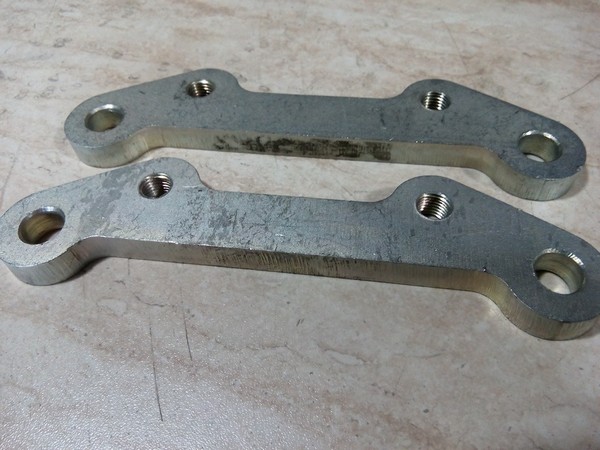

Перходные пластины

10:38

11:543

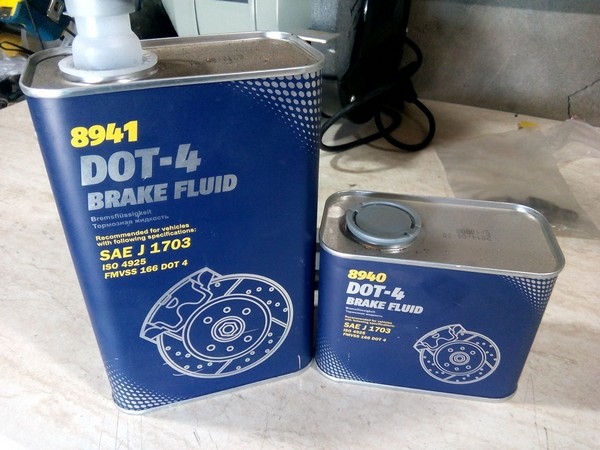

Дот 4 Манол 1 литр

11:577

12:1082

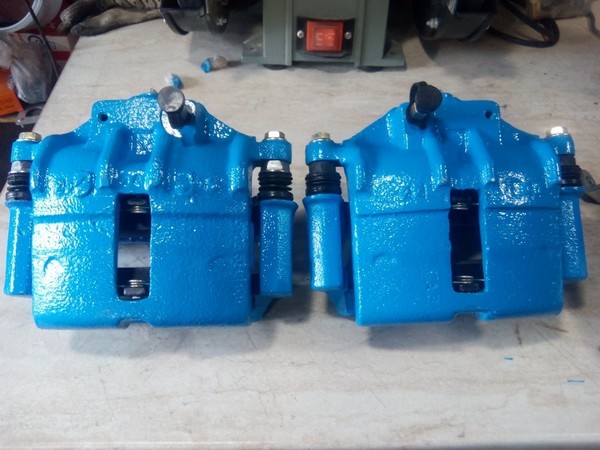

Волго суппотра 2шт.

12:1120

Начал я с задних тормозов, комплект все таки по проще установить…

12:1244

13:1749

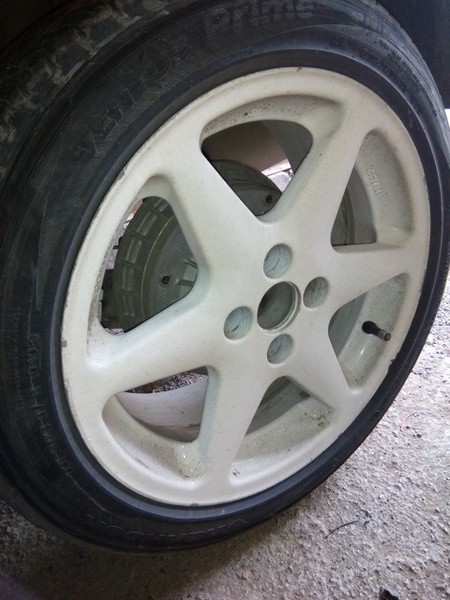

Барабанные тормоза.

13:1789

Снял значит колесо и открутил все что там было…а было там барабан, колодки, пружинки, цилиндрик рабочий и пыльник.

13:2001



Замена тормозной системы Ваз 2108

14:504

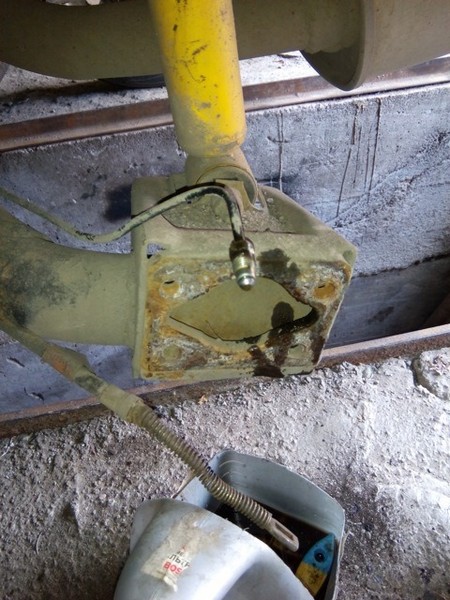

остается балка.

14:536

Замена тормозной системы Ваз 2108

15:1041

Пыльник старый еле сорвал ударной отверткой, .

15:1129

Замена тормозной системы Ваз 2108

16:1634

между делом прикрутил шпильки

16:1693

Замена тормозной системы Ваз 2108

17:2198



И прихватил сваркой.

17:40

Замена тормозной системы Ваз 2108

18:545

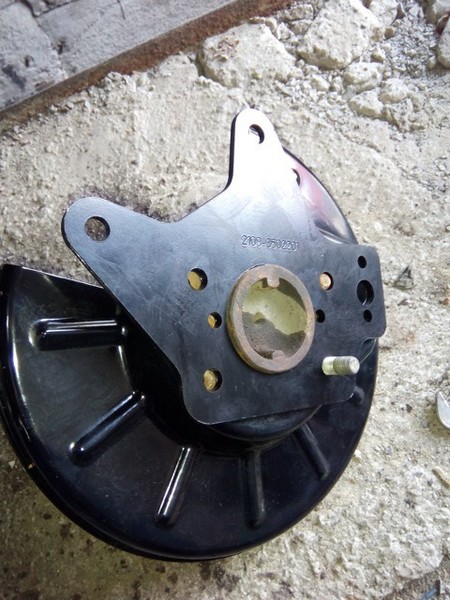

Одел с комплекта ЗДТ, пыльник и переходную пластину с отверстием под датчик АБС

18:694

Замена тормозной системы Ваз 2108

19:1199

Болты крепления ступицы оставил свои старые, в комплекте шли болты под шестиграник, но так как я вкрутил шпильки пришлось от них отказаться.

19:1459

Замена тормозной системы Ваз 2108

20:1964

установил шайбу как сказано в мануале

20:2037



Замена тормозной системы Ваз 2108

21:504

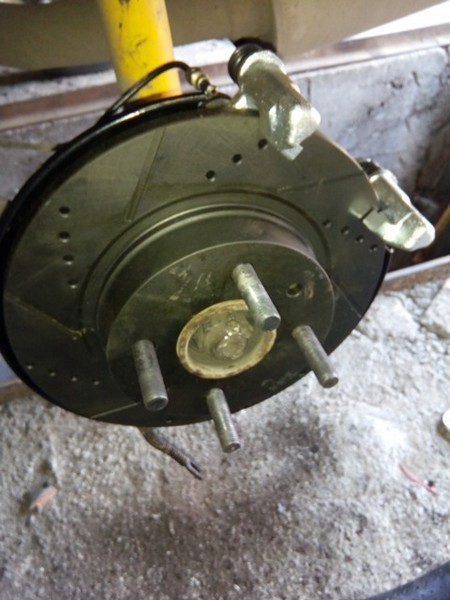

Одел диск на левую сторону

21:556

Замена тормозной системы Ваз 2108

22:1061

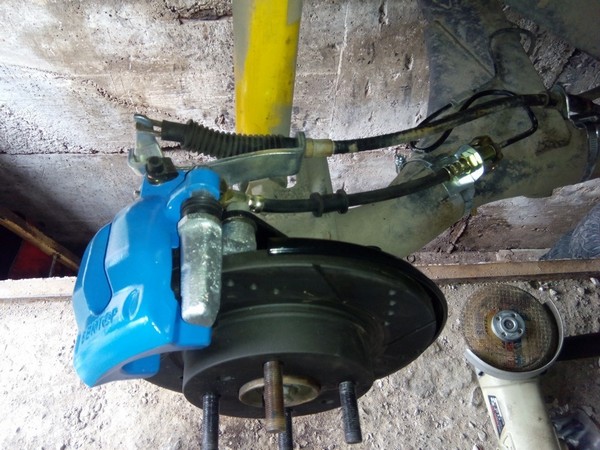

Что в итоге имеем, на второй стороне тоже самое, нехватало медной шайбы одной, и трос ручника дорабатывал, т.е. подпилил.

22:1282

Замена тормозной системы Ваз 2108

23:1787

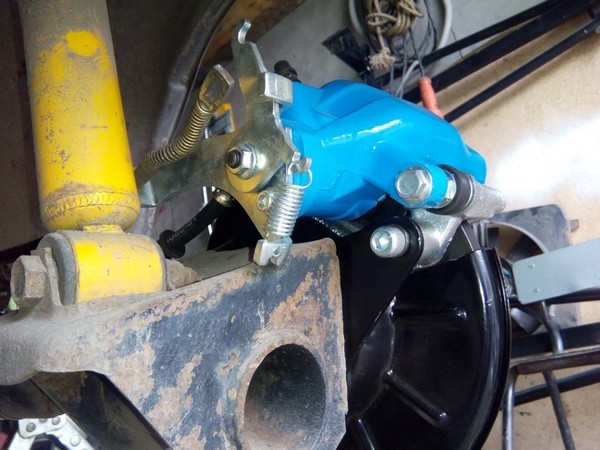

Трос ручника пропустил через верх балки, так как диски у меня R-16 J-7.5…без троса та, резина в 5 мм.от балки, вот и пришлось через верх, на этой стороне прикрепил трос ручника хомутом из комплекта, позже через день пришлось от них отказаться, т.к. нет хода тросу и при резких поворотах трос натягивался.

23:2330



Замена тормозной системы Ваз 2108

24:504

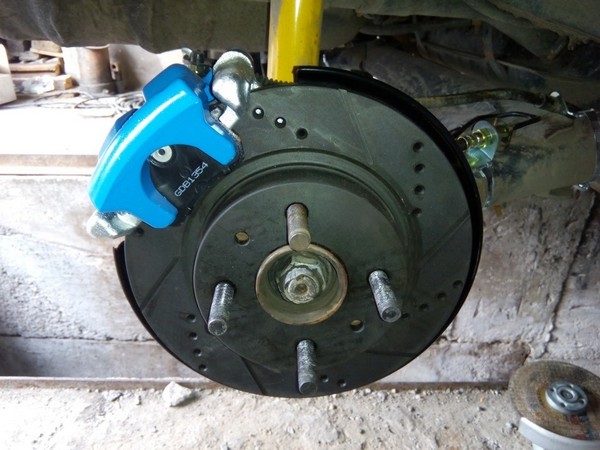

Диск на месте, болты протянуты, шпильки на месте.

24:596

Замена тормозной системы Ваз 2108

25:1101

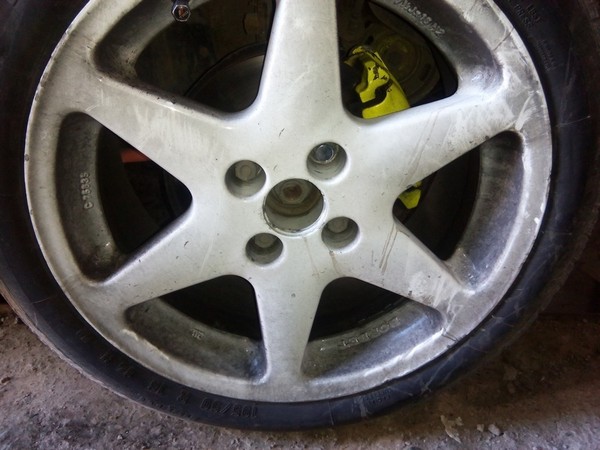

Одеваем колеса и перегоняем машину, правда без тормозов

25:1207

После того как задние дисковые тормоза установлены, колдун переделан, тройник установлен, переходим к установке передних тормозов.

25:1455

Замена тормозной системы Ваз 2108

26:1960

Замена тормозной системы Ваз 2108

27:2465

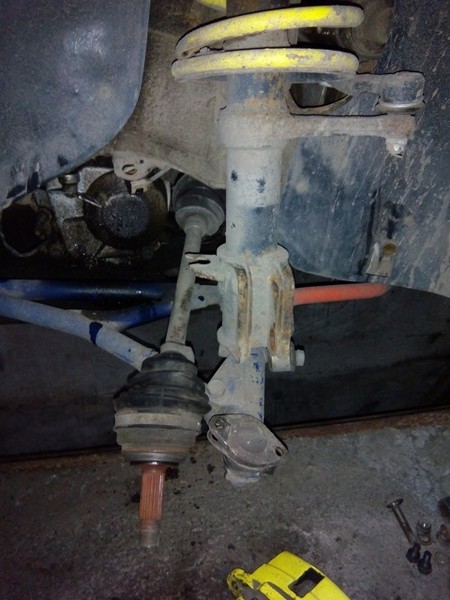

Все это дело снимаем быстро и выкидываем

27:77

Замена тормозной системы Ваз 2108

28:582

Замена тормозной системы Ваз 2108

29:1087

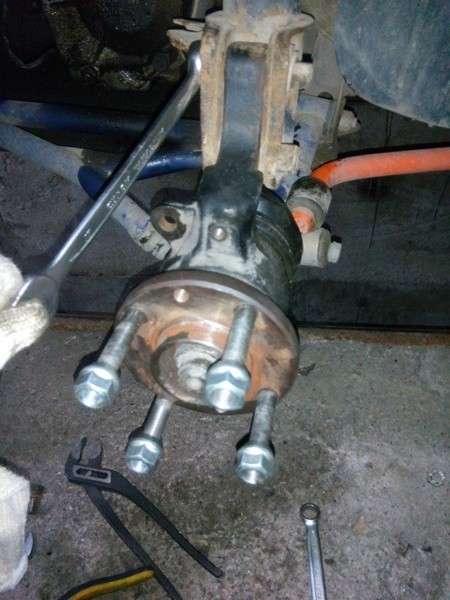

Пока снята ступица вкрутил шпильки…

29:1158

Замена тормозной системы Ваз 2108

30:1663

Вот это я понимаю - разница в тормозной системе, и не нужно ни на минуту задумываться ставить или нет. Ставить и как можно быстрее

30:1901

Замена тормозной системы Ваз 2108

31:2406

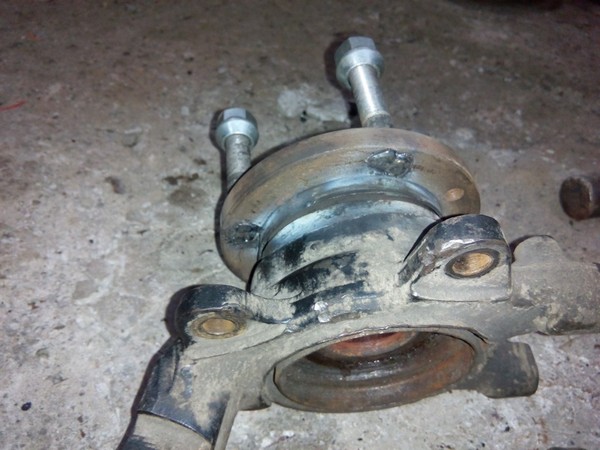

Прихватил шпильки

31:36

Замена тормозной системы Ваз 2108

32:541

Ступицу на место.

32:576

Замена тормозной системы Ваз 2108

33:1081

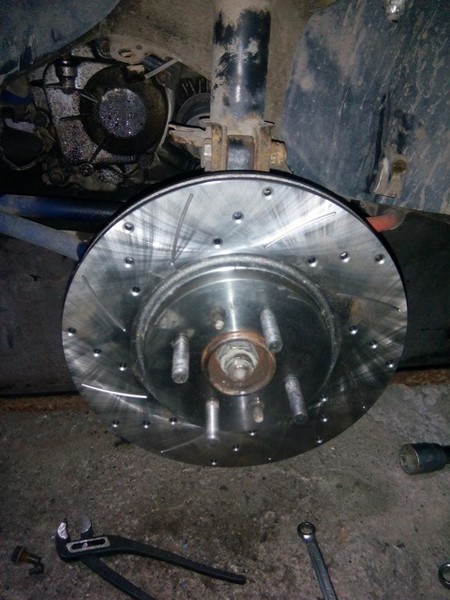

И конечно примеряем тормозной диск.

33:1150

Замена тормозной системы Ваз 2108

34:1655

Дальше переходные пластины, сначала через шайбы закрутил болты, но потом подточил болты на 5-7 мм что бы не упирались в тормозной диск и шайбы поставил меньше и тоньше.

34:1962

Замена тормозной системы Ваз 2108

35:2467

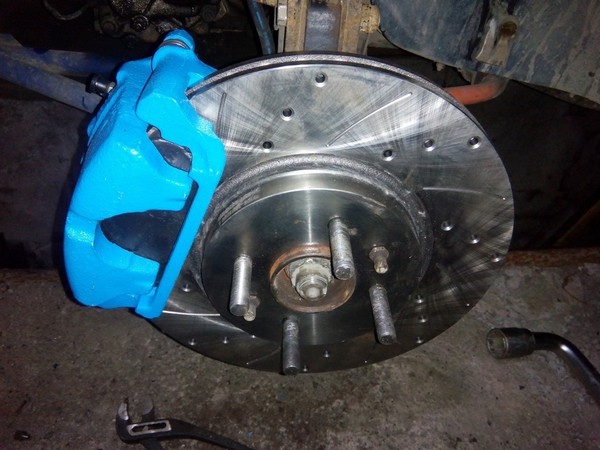

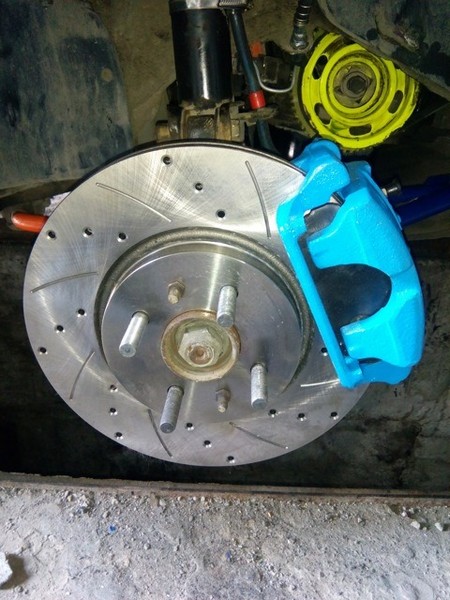

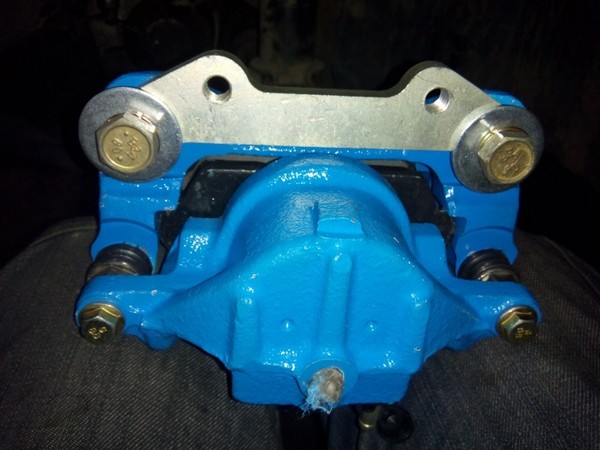

Прикрутил суппорт на место …сел отлично.

35:78

Замена тормозной системы Ваз 2108

36:583

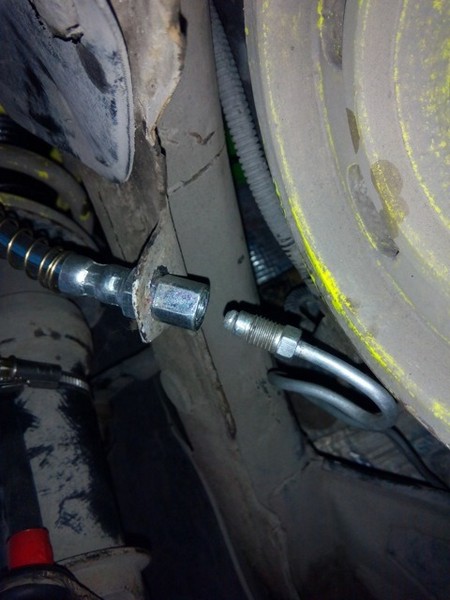

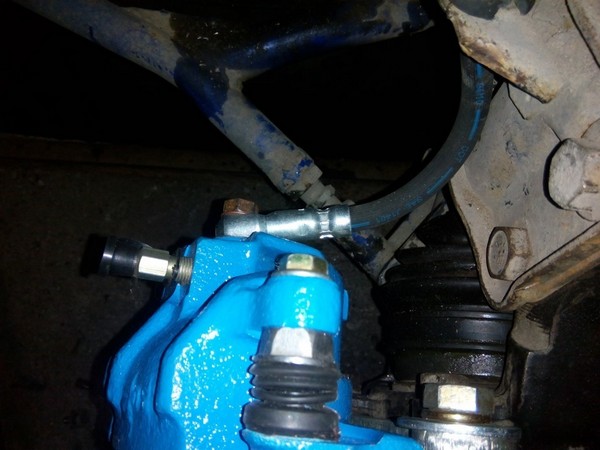

И прикрутил шланг, от нивы длинный.

36:650

Замена тормозной системы Ваз 2108

37:1155

Резинку для фиксации на амортизаторе использовал свою, раскусил ее и одел на шланг и вставил на место. Отверстие уха в кузове рассверлил

37:1408

Замена тормозной системы Ваз 2108

38:1913

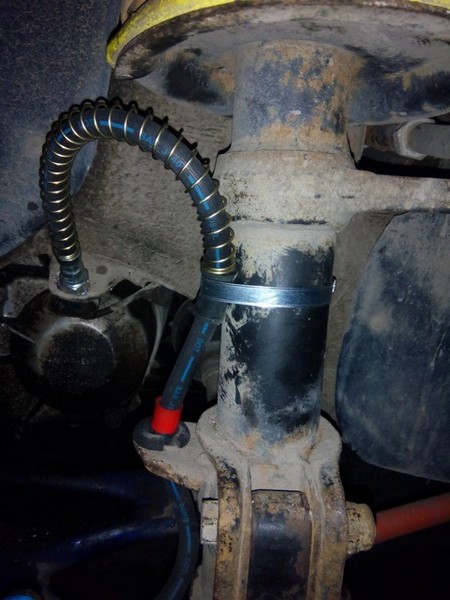

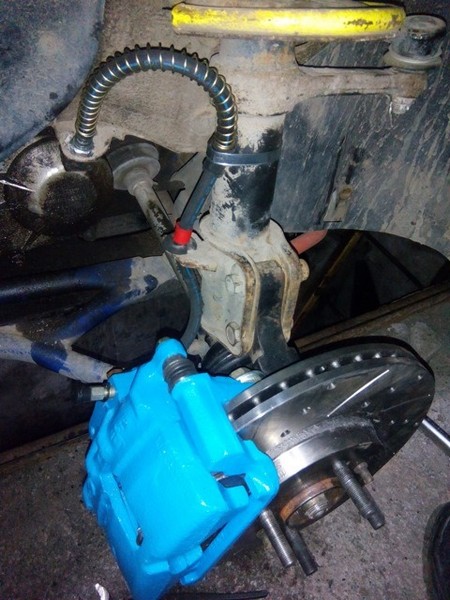

Зафиксировал хомутом к стойке и заменил трубку тормозную от главного до левого колеса., менять так все менять.

38:2118



Замена тормозной системы Ваз 2108

39:504

Готовый вариант левой стороны.

39:564

Замена тормозной системы Ваз 2108

40:1069

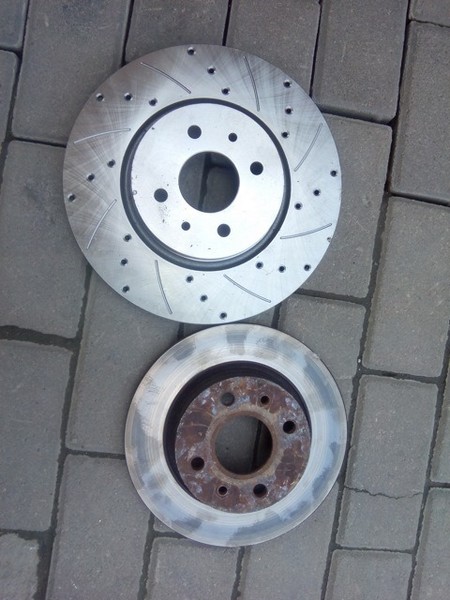

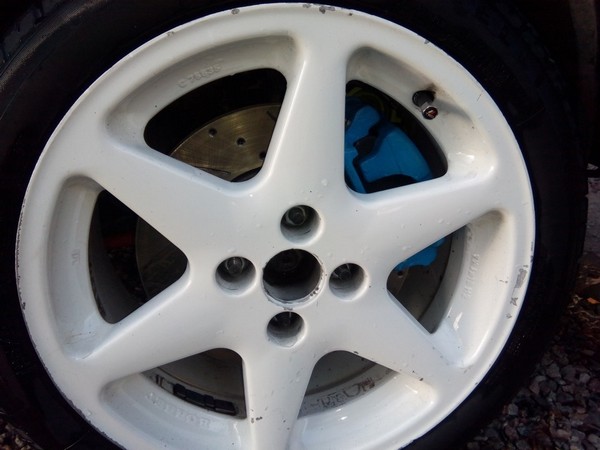

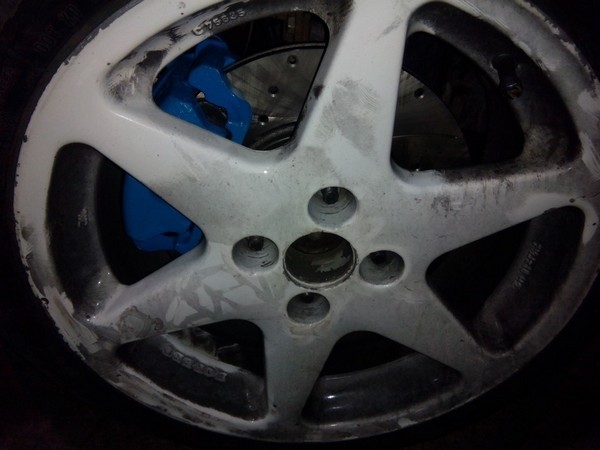

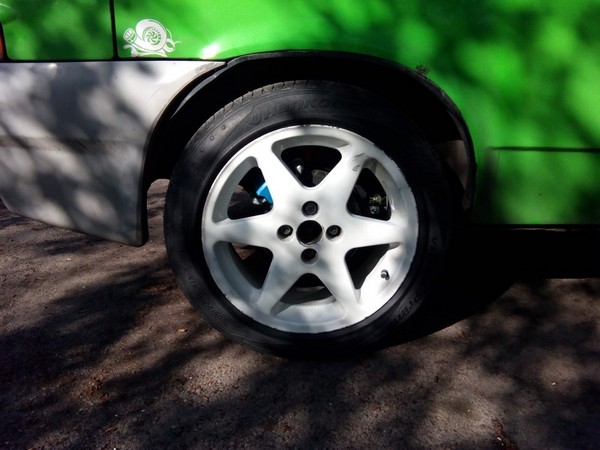

Из за того что диск тормозной стал больше, визуально колеса смотрятся меньше

40:1213

Замена тормозной системы Ваз 2108

41:1718

Наступил следуйщий день, осталось заменить правую переднюю сторону и ваккум от торг маш усиленный, ну а там дело техники и доделки.

41:1961

Замена тормозной системы Ваз 2108

42:2466

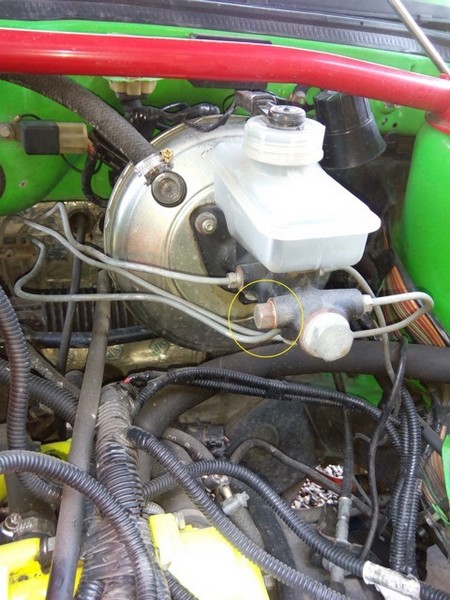

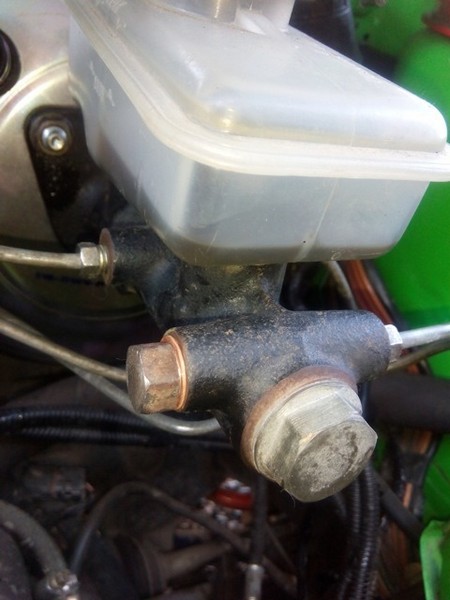

Скинул трубку и заглушил

42:48

Замена тормозной системы Ваз 2108

43:553

Открутил главный

43:588

Замена тормозной системы Ваз 2108

44:1093

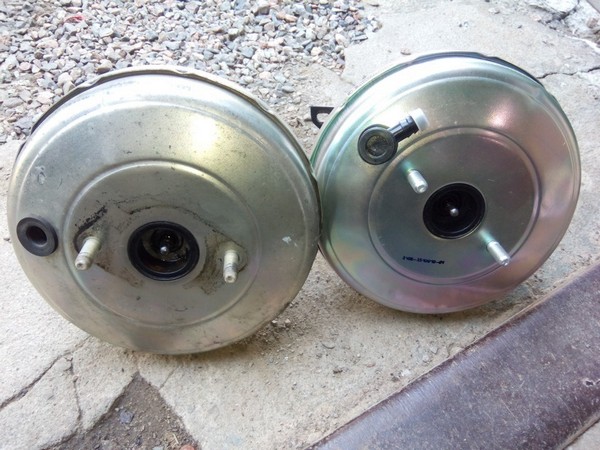

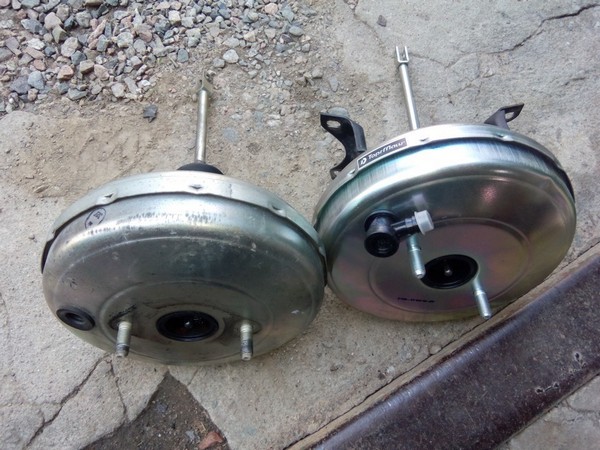

С лева 08 с право 08 торгмаш спорт

44:1154

Замена тормозной системы Ваз 2108

45:1659

Замена тормозной системы Ваз 2108

46:2164

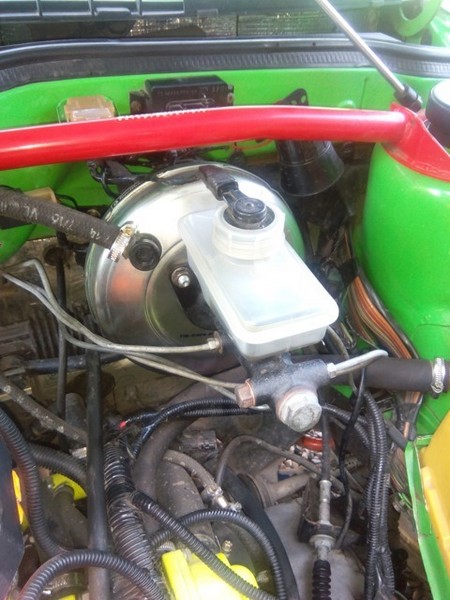

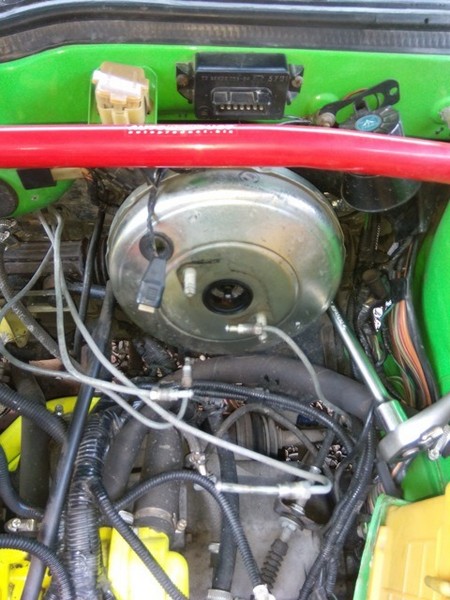

Теперь ваккум на своем месте. Все собрано.

46:79

Замена тормозной системы Ваз 2108

47:584

заглушка

47:604

Замена тормозной системы Ваз 2108

48:1109

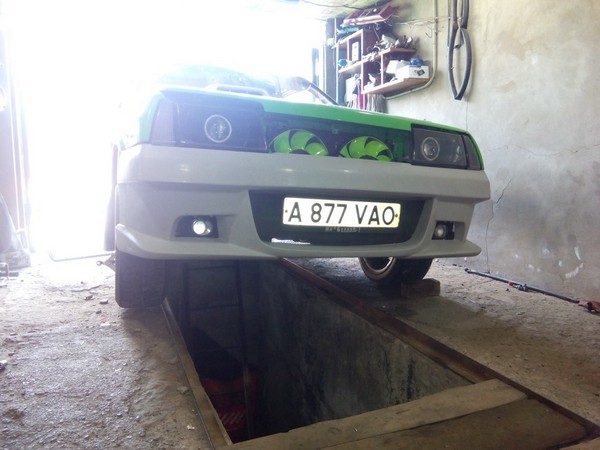

Загнал опять на яму и вперед последнее колесо.

48:1197

49:1705

Замена тормозной системы Ваз 2108

50:2210

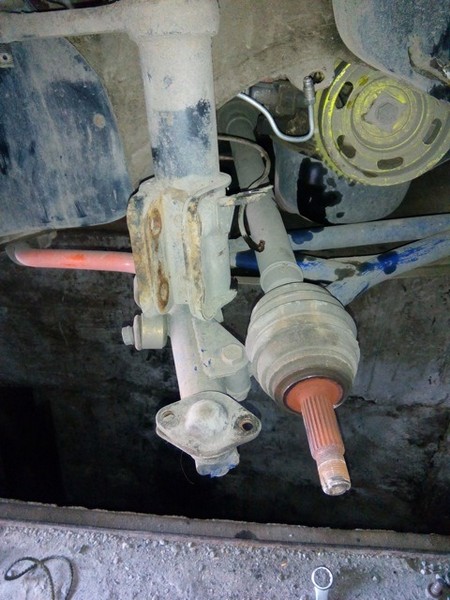

Снимаем все что есть и все бы ни чего но как всегда в конце…случилось то что я меньше всего хотел.

50:180

Замена тормозной системы Ваз 2108

51:685

52:1190

Пришлось открутить шлангу голову и трубку под замену.

52:1292

53:1797

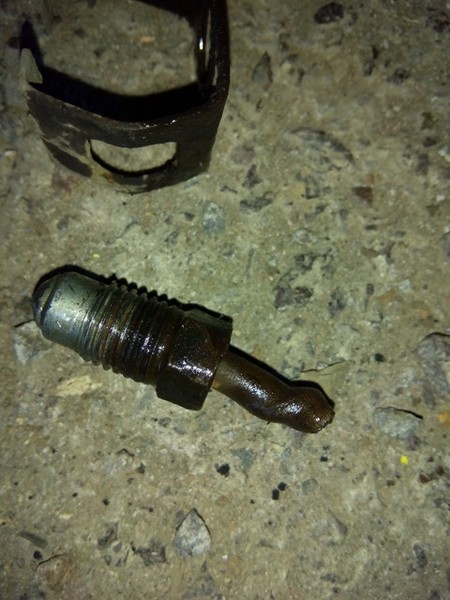

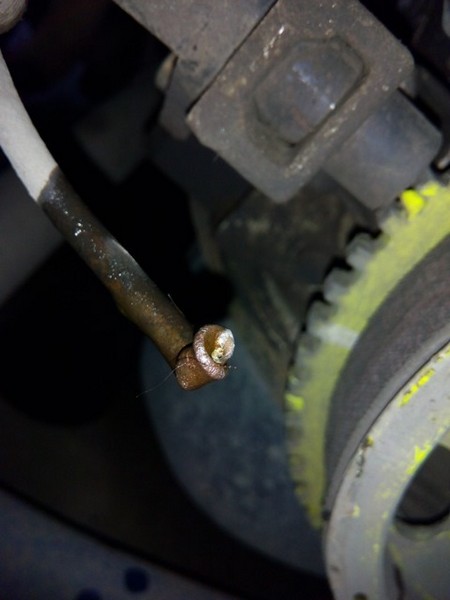

виновник торжества.

53:1837

Замена тормозной системы Ваз 2108

54:2342



Прокинул новую трубку.

54:44

55:549

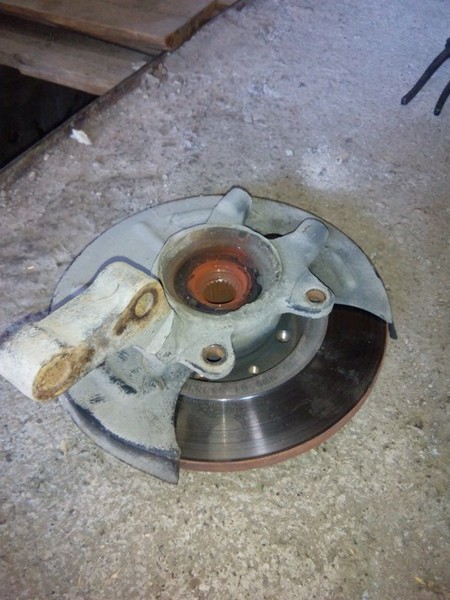

Диск тормозной кое как сбил со ступицы

55:623

56:1128

Сразу чувствуется тормозная сила.

56:1194

Замена тормозной системы Ваз 2108

57:1699

Рассверлил отверстие

57:1742

Замена тормозной системы Ваз 2108

58:2247



Собрал все в кучу протянул болты.

58:63

Замена тормозной системы Ваз 2108

59:568

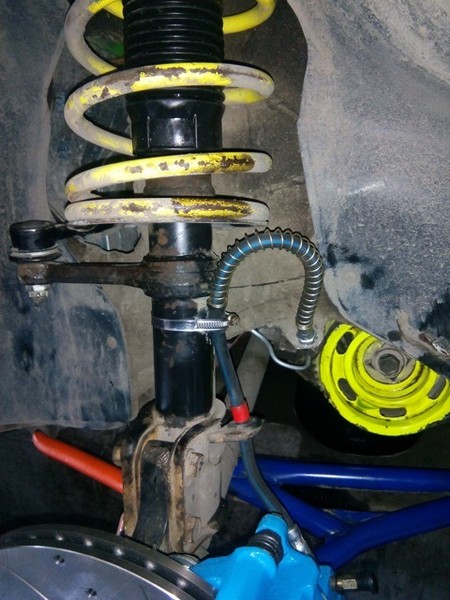

хомутом стянул шланг

59:610

60:1118

61:1623

Работы по замене тормозной системы Ваз 2108 выполнены
