Замена шкворней в портальных мостах УАЗ 3303

замена шкворней УАЗ

1:502

В последние два месяца заметил, что при проезде по диагонали через колею стало ощутимо выбивать-рвать руль из рук. Поддомкратив колесо проверил люфт - левое колесо болтается, а у правой стороны люфта нет. Подтяжка ступичных гаек ничего не изменила, вывод напрашивался один: шкворня!

1:1020

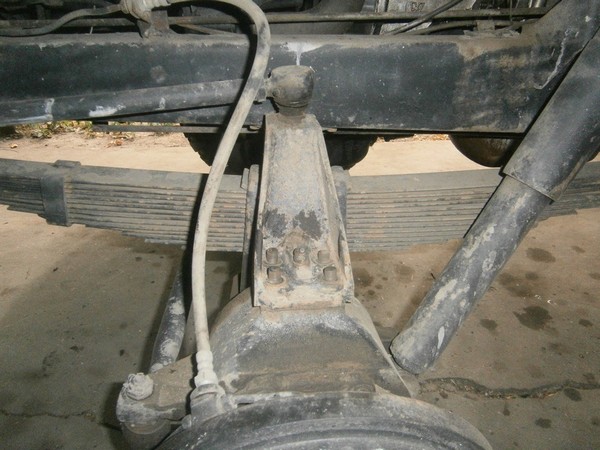

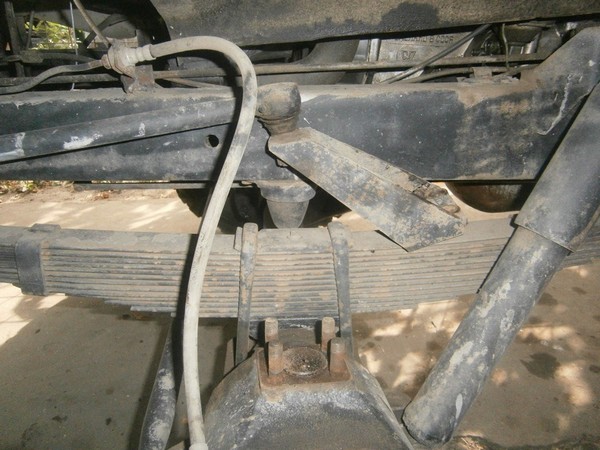

Купил подшипниковые шкворни. Снял колесо, открутил самодельную поворотную сошку clip_image001

2:1677



2:1687



2:1697



2:1707

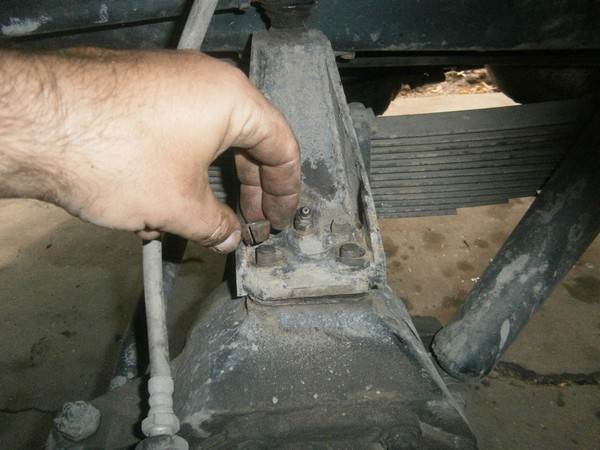

clip_image002

3:2212



ремонт портальных мостов УАЗ

4:504

не снимая наконечник

4:546

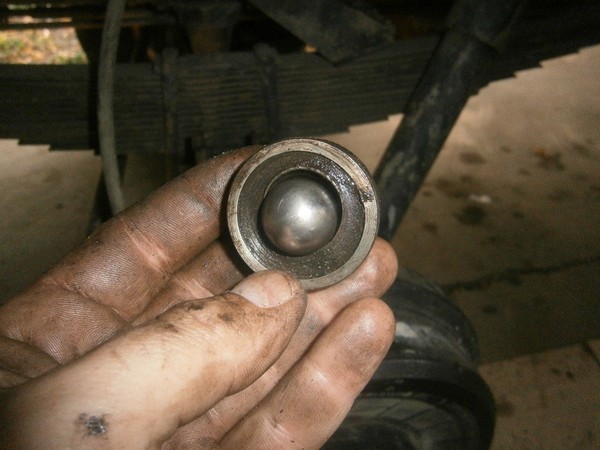

Вынул верхнюю часть шкворня, да, неслабую дорожку шарик накатал

4:666

clip_image004

5:1171

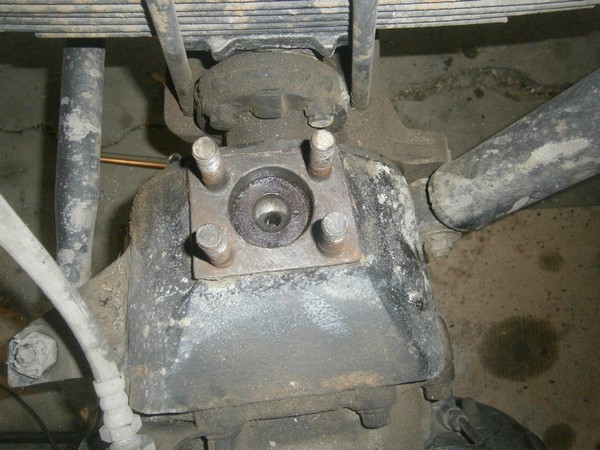

Заглянул внутрь, вот он родимый «легкодоставаемый» грибочек

5:1286

clip_image005

6:1791

Даже мысля проскользнула: а не начать-ли сразу снимать ступицу чтобы выбивать изнутри?! На прошлых колхозах в первый раз этим и закончилось:)
А уже вечерело! А ну была-небыла, из подручных средств, двух пластин и каленой шпильки (до этого пробовал простыми болтами, и два болта вынул без резьбы), изготовил съемник

6:2363



clip_image006

7:504

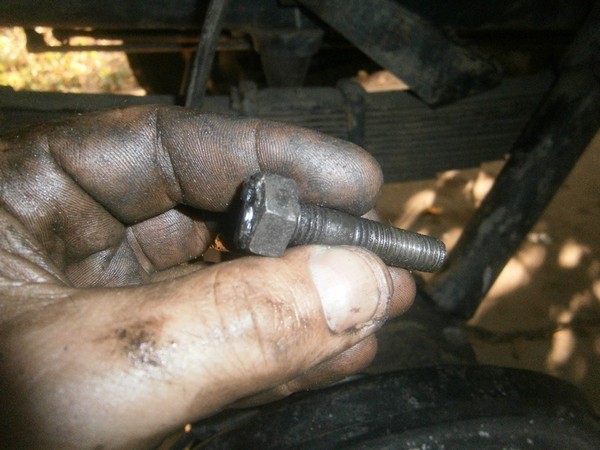

доработанная шпилька

7:547

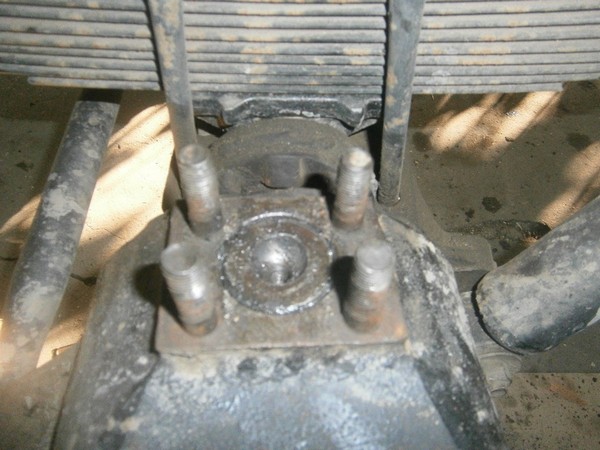

и поехала . . ., после ощутимого щелчка понял, что шкворень стронулся с места. Дотянув до края

7:717

clip_image007

8:1222

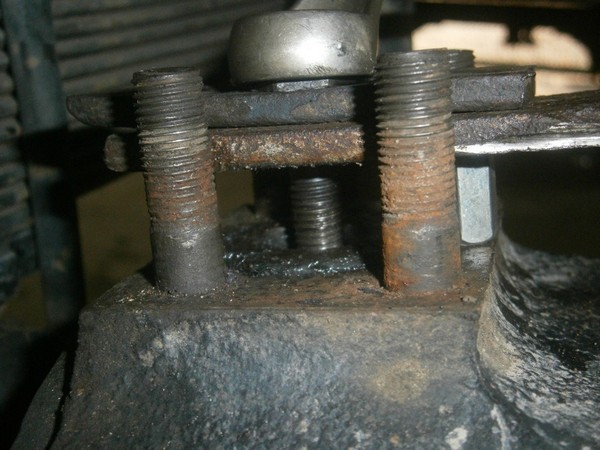

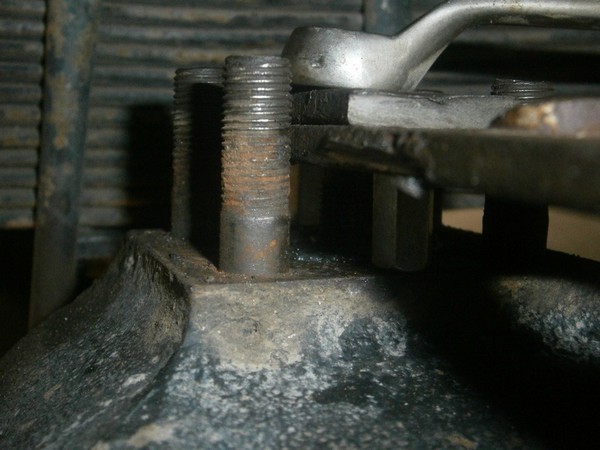

Подложил проставки в виде удлиненных гаек и вынул шкворняку!

8:1337

clip_image008

9:1842

clip_image009

10:2347

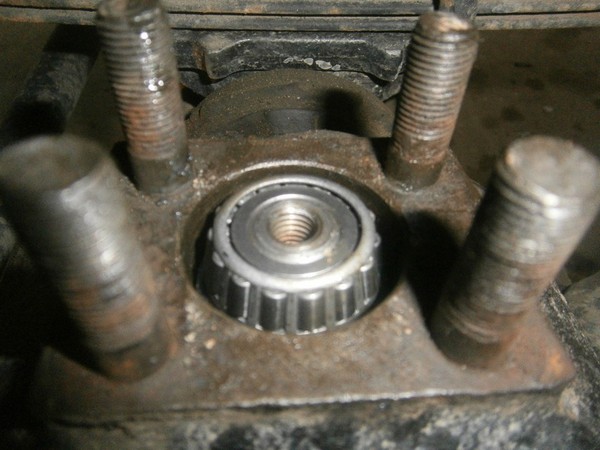

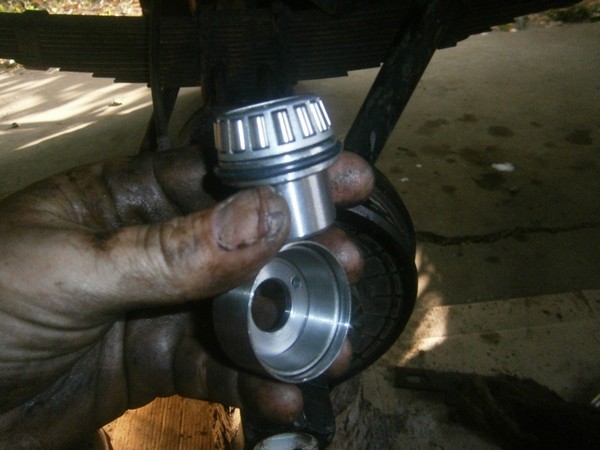

Взамен установил вот такой

10:52

clip_image010

11:557

clip_image011

12:1062

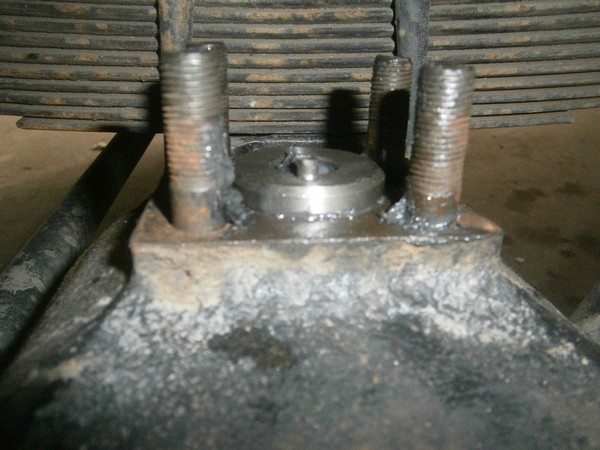

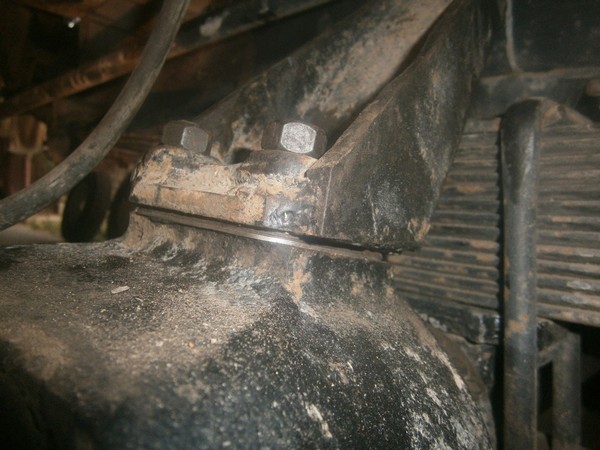

Он оказался повыше старого, (необходимо заранее приобрести дополнительных регулировочных прокладок), и в результате было две а вставил шесть толстых и одну тонкую:)

12:1367

clip_image012

13:1872

clip_image013

14:2377

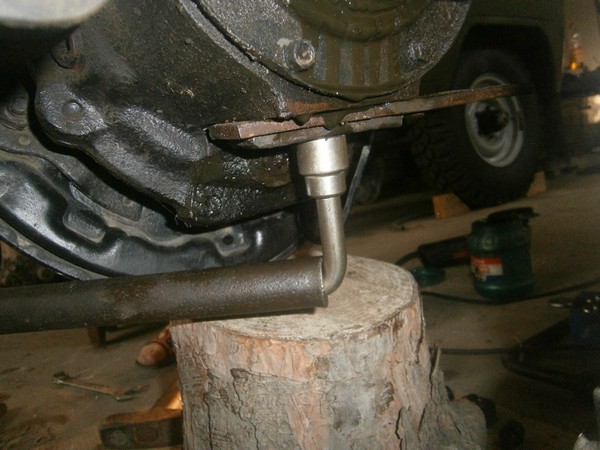

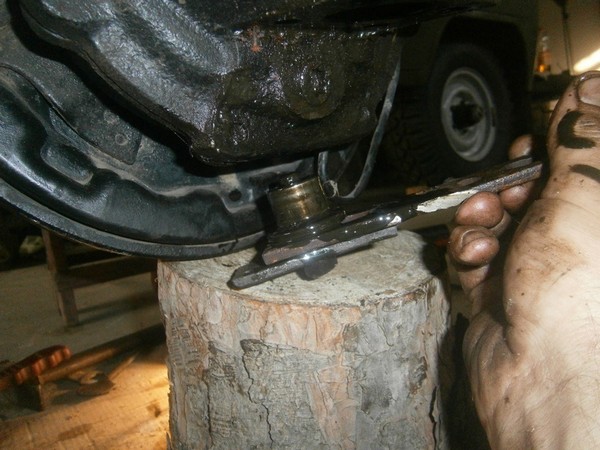

С нижним проблем было поменьше, выпрессовался без проблем, так как был лучше смазан))

14:157

clip_image014

15:662

шкворни УАЗ замена

16:1167

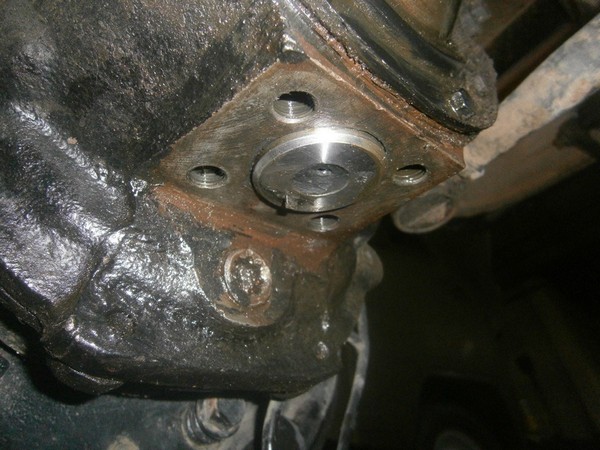

вставил новый

16:1196

clip_image016

17:1701

clip_image017

18:2206

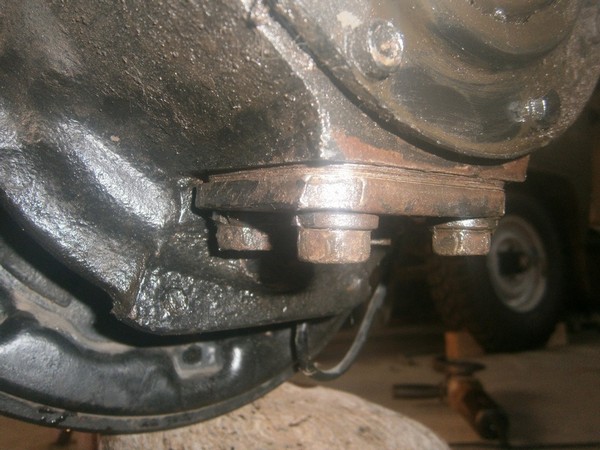

шайб 7 штук как и на верхнем

18:52

ремонт шкворней УАЗ

19:557

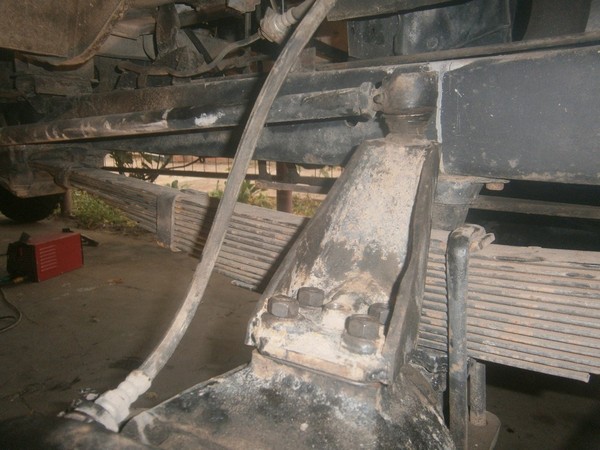

После сборки люфта нет, руль не рвет, красота да и только!
