Изготовление и установка ангельских глазок своими руками в ВАЗ 2110, 2111, 2112

Содержание статьи:

Как сделать тюнинг фар своими руками? Очень популярный способ сделать оптику привлекательной — установить ангельские глазки. Можно купить ангельские глазки и не заморачиваться, но ТАЗоводы — не те, кто ищет легкие пути! Рассмотрим, как можно сделать ангельские глазки на ВАЗ 2110 своими руками.

Изготовление ангельских глазок для ВАЗ 2110, 2111, 2112 своими руками

Ангельские глазки на любой автомобиль своими руками

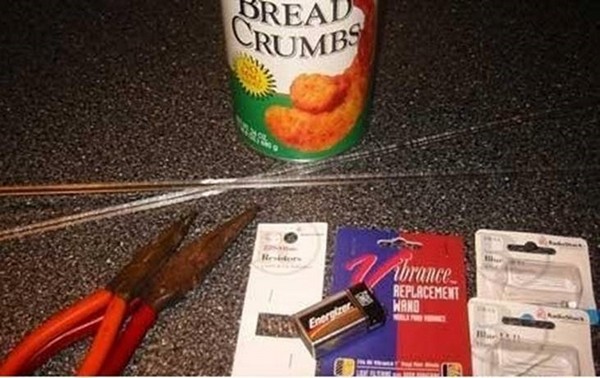

Понадобится:

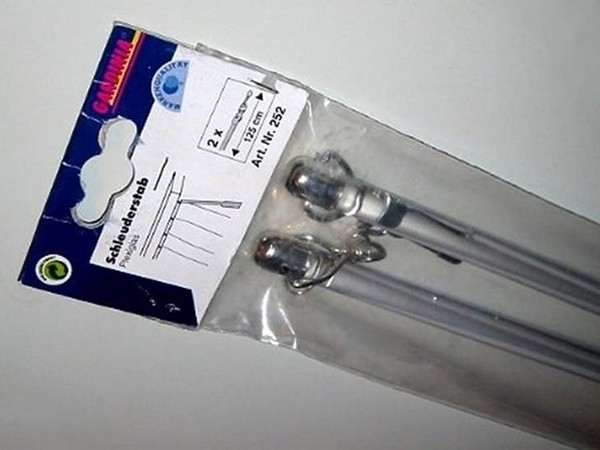

Прозрачные пластмассовые палочки (например, для жалюзи или "Поводок шторный плексигласовый"). Важно, чтобы эта палочка была НЕ полая.
Резисторы.
Светодиоды.
Прочная банка диаметром соответствующем диаметру фары. (в фары Киржач можно установить кольцо, у которого внутренний диаметр 54 мм, наружный 70 мм).
Плоскогубцы
Батарейка на 9 вольт.
Пилка, надфиль или дрель с дисковой насадкой.
Дрель со сверлом 5 мм.

Прозрачный стержень необходимо разогреть до того момента, когда его можно будет легко деформировать.

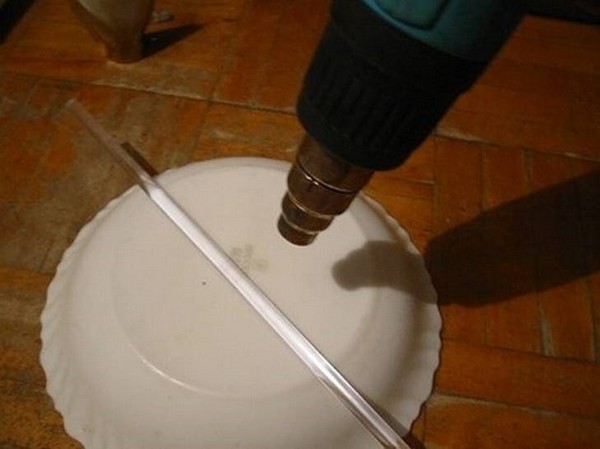

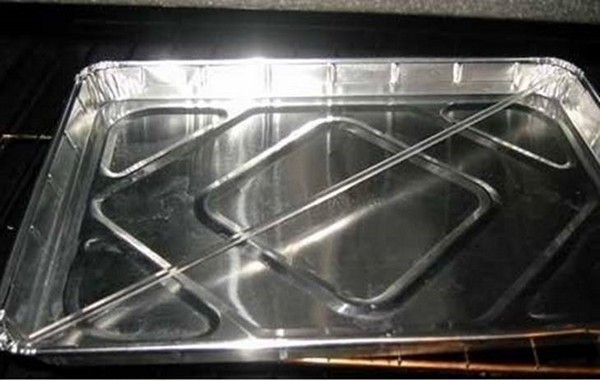

Разогревать можно в духовке, либо строительным феном (что правильнее).

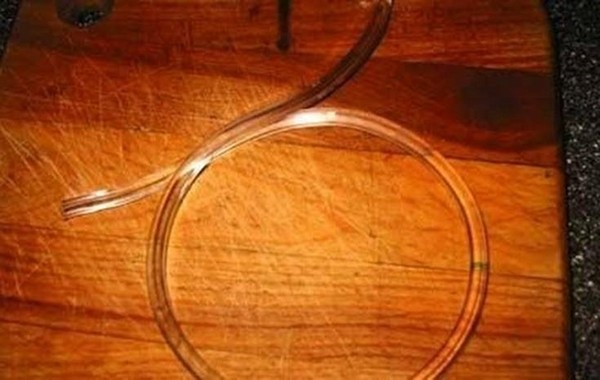

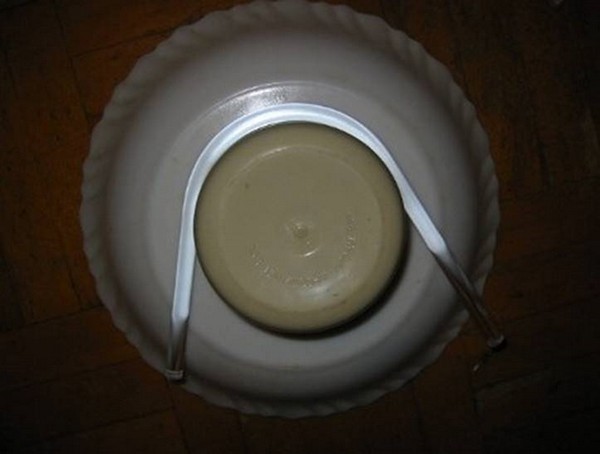

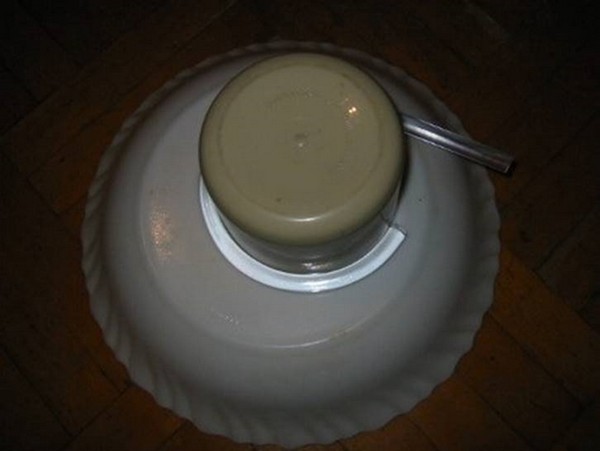

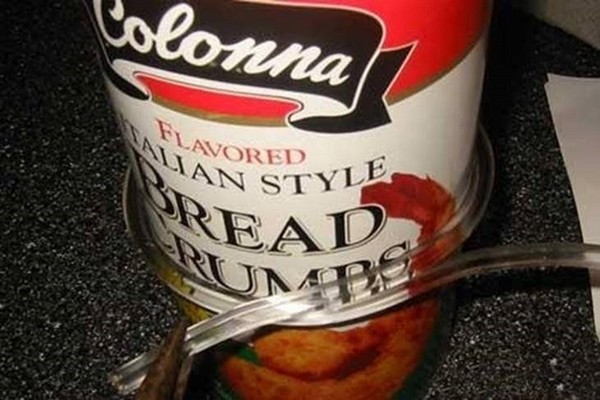

Используя плоскогубцы, огибаем стержень вокруг банки начиная от центра трубки и переходя к краям. (перегрев ведет к образованию внутри стержня мелких пузырьков)

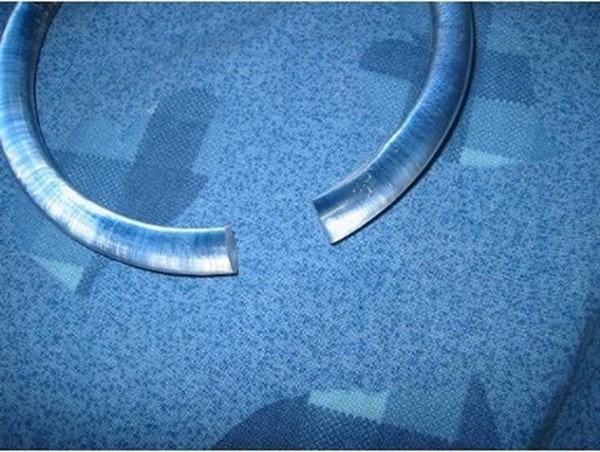

Когда стержень застыл, отпиливаем края, что бы было достаточно места для крепления светодиодов.

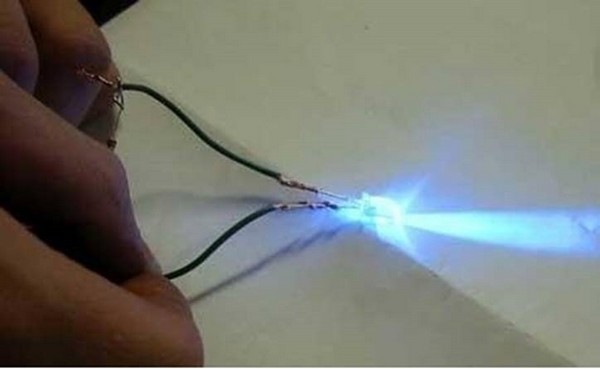

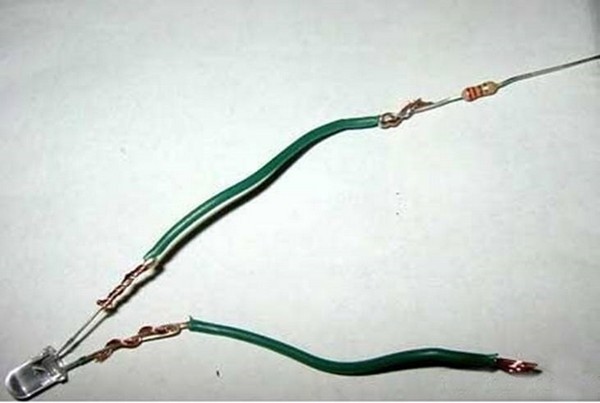

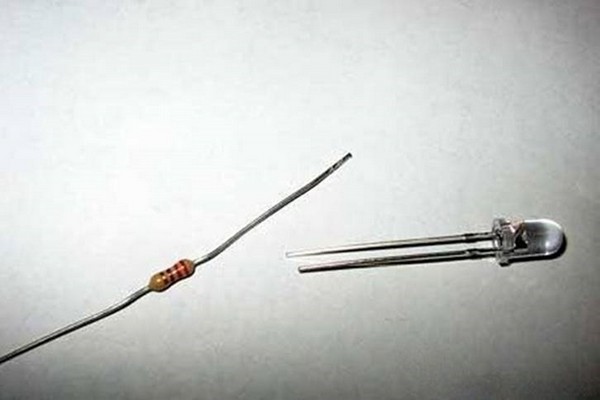

Собираем светодиоды и резистор. Проверить можно 9v батарейкой.

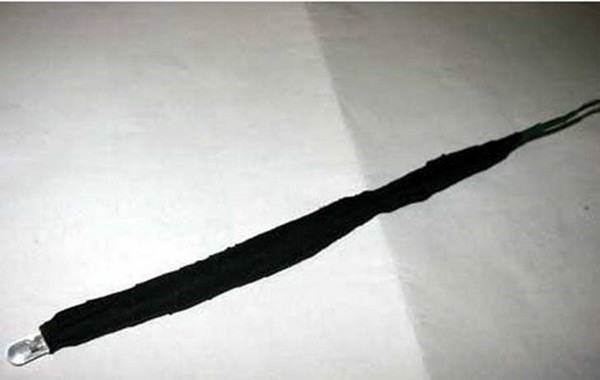

Изолируем.

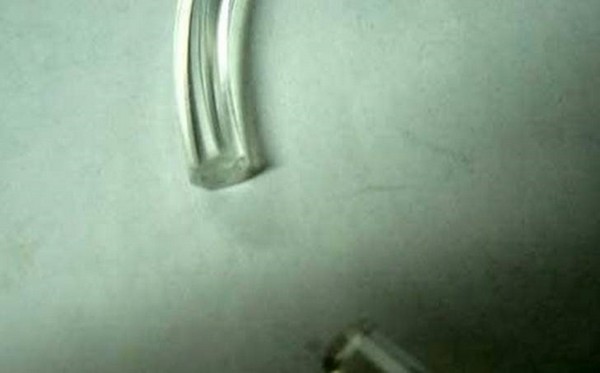

Торцы стержня гладко шлифуем.

Далее делаем насечки с одной стороны стрежня с шагом 2…2,5 мм и с отступом от концов (1…1,5 см)

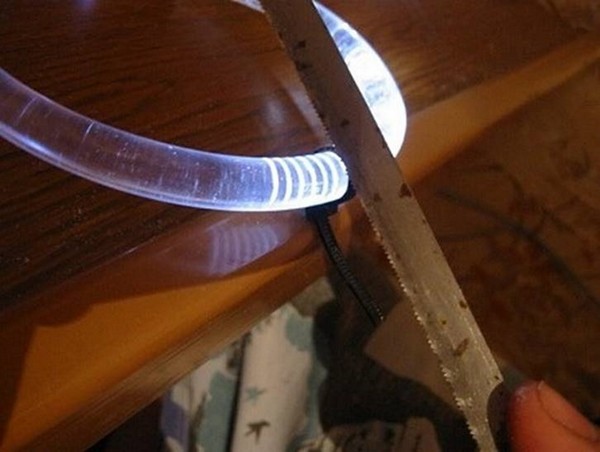

Что бы насечки получились ровные, то можно использовать пластиковый хомут.
Желательно стержень подключить к светодиодам, что бы видеть, как насечки будут смотреться уже на готовом варианте.
Чтобы яркость свечения насечек ближе к середине стержня не падала, нужно постепенно углублять насечки по направлению к середине кольца (от 0,2мм по концам до 0,5мм в средней части).
Пример, когда свечение не равномерное.

Спаиваем диоды вместе (лучше последовательно, для уравнивания, протекающего через них тока).
На торцах кольца сверлим отверстия длиной 5-7 и диаметром 5 мм и вставляем в них светодиоды.
Концы трубки можно закрыть фольгой.

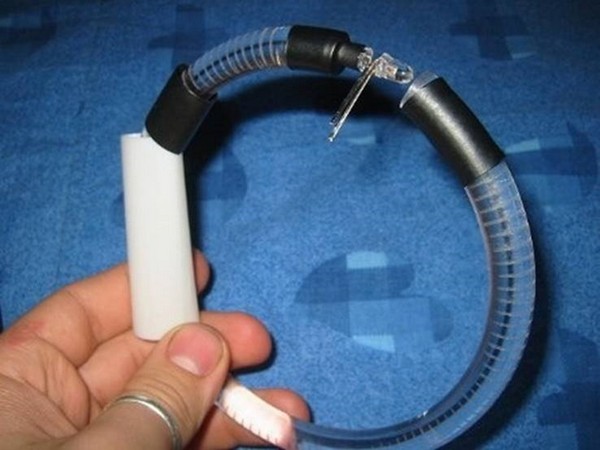

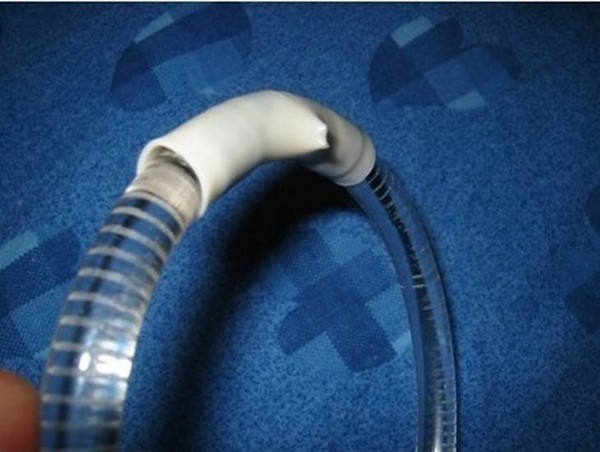

Закрепляем с помощью термоусадочной трубки. Лучше белого цвета, что бы не бросалось в глаза.
Аккуратно вытаскиваем выводы светодиодов.

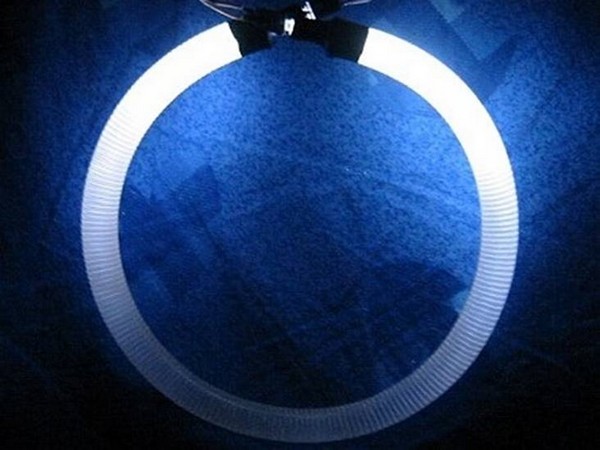

Включаем.

Идея для реализации подготовлена с сайта: rukikryki.ru

2. Установка ангельских глазок в ВАЗ 2110, 2111, 2112

Я уже воплощал эту идею, считаю, что вышло довольно таки неплохо.

Установка ангельских глазок ВАЗ 2110, 2111, 2112

Ангельские глазки ВАЗ 2106

В этом случае мне оставалось только повторить процедуру. Заказываем Ангельские глазки 2 шт.

ангел айс

и 2 блока розжига для них

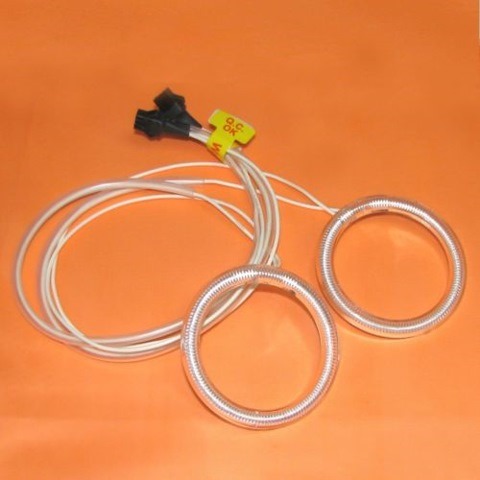

кольцо + блок

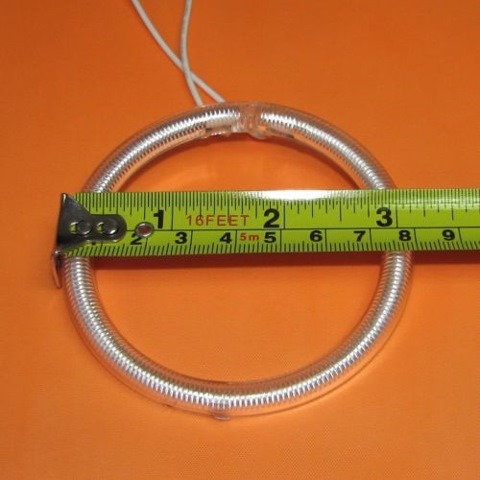

КОЛЬЦА под линзовую оптику для наши фар подходит хорошо с такими размерами (Пишу это с той идеей, что довольно таки было сложно найти информацию кто какие ставит):

Внешний диаметр кольца — 80 мм
Внутренний диаметр кольца — 64 мм

Размер

Дальнейшим было все более или менее просто, снимаем фару, разбираем, моем, чистим. Я решил покрасить отражатели в фарах в черный матовый цвет, потов все заинсталлил и для проверки подключил перед тем, как клеить на герметик стекла
