Датчик указателя температуры охлаждающей жидкости (ДТОЖ) ваз 2108, ваз 2109, ваз 21099. В датчике указателя температуры охлаждающей жидкости установлен терморезистор, изменяющий свое сопротивление в зависимости от температуры охлаждающей жидкости. Данные для проверки датчика указателя температуры охлаждающей жидкости приведены в табл. 9.6.
Датчик контрольной лампы давления

  Указатель температуры охлаждающей жидкости ваз 2108, ваз 2109, ваз 21099. Прибор указателя температуры действует совместно с датчиком, установленным в головке блока цилиндров. У комбинации приборов «низкой» панели при сопротивлении датчика указателя температуры охлаждающей жидкости (ДТОЖ) 640-1320 Ом стрелка должна находиться в начале шкалы, при сопротивлении 77-89 Ом - в начале красного

Снятие комбинаций приборов описано в разд. 10 «Кузов», в подразд. «Панель приборов».

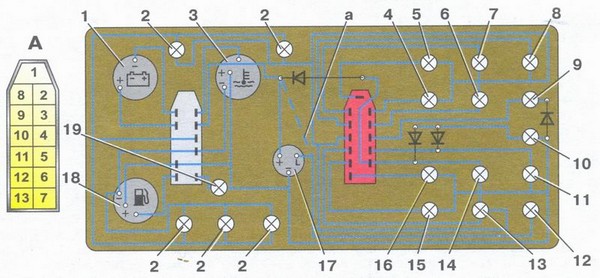

Для разборки комбинации приборов «низкой» панели выньте из гнезд печатной платы патроны с контрольными лампами и лампами освещения приборов.
Отверните винты со стороны стекла и, отжав защелки, снимите его вместе с рамкой.
Отверните винты и снимите накладку с символами

Указатель температуры охлаждающей жидкости.

Когда стрелка указателя находится постоянно в начале шкалы, при включенном на автомобиле зажигании отсоедините провод от датчика указателя температуры охлаждающей жидкости и соедините наконечник провода с «массой». Если при этом стрелка отклонится, то, следовательно, неисправен датчик указателя температуры охлаждающей жидкости и его необходимо

   Все контрольные приборы автомобиля ваз 2108, ваз 2109, ваз 21099 объединены в комбинацию приборов.
Внешний вид всех устанавливаемых на автомобили комбинаций приборов показан в разд. 1 «Устройство автомобиля ваз 2108, ваз 2109, ваз 21099» (см. рис. 1.8, 1.10 и 1.12).
Комбинация приборов «низкой» панели приборов (см. рис. 1.8) включает в себя: спидометр, указатель температуры
