Задача: сделать в салоне Toyota Camry ACV40 подсветку ног для пассажиров и водителя

0:149

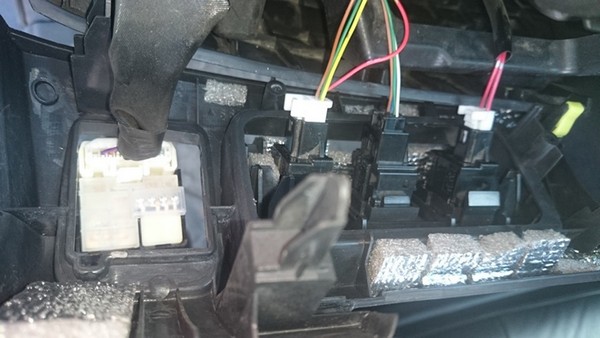

Подсветка ног пассажиров на Toyota Camry ACV40

0:223

1:728

Диодов в цвет подсветки магнитолы к сожалению, не нашел, поэтому остановился на белых светодиодах, ярких с углом свечения 120 градусов. Первоначально решил осветить ноги задним пассажирам, чтобы посмотреть, как яркость свечения выбранных диодов, будет ли мешать вождению при постоянном свечении (включенных габаритах).

1:1314

2:1822

по 2 диода установил в дефлекторы ног задних пассажиров, просверлил отверстия по 5мм в диаметре, вставил диоды и закрепил их клеящим пистолетом.

2:2088

3:504

вот они во включенном состоянии

3:566

питание диодов взял с проводов подсветки селектора АКПП.

3:674

Затем решил подсветить ноги переднему пассажиру так как по цвету и свету и не отвлеканию в задней подсветке меня все устроило. Но желания как всегда растут и мне захотелось двухуровневой подсветки ног.

3:1047

4:1552

Демонтировал вот этот кусок пластика под бардачком

4:1650

5:2155

Затем просверлил в нем отверстие 5 мм

5:70

6:575

Приклеил светодиодную ленту, яркую белого свечения

6:673

7:1178

И приклеил светодиод в просверленное отверстие и провода клеящим пистолетом

7:1323

8:1828

одел назад шумоизоляцию

8:1876

9:2381

Перевернул проверил что получилось

9:68

Установил всё назад. Светодиод запитал к проводам подсветки селектора АКПП он загорается при включенных габаритах-фарах, а светодиодную ленту запитал к подсветке личинки замка зажигания

9:416

10:921

Красный плюс, коричневый минус. + постоянный масса в разрыве

10:1034

Также запихал два куска светодиодной ленты под водительское и пассажирское сидение, и запитал их от подсветки замка.

10:1252

В итоге получилось: при открытии дверей загорается подсветка ног от светодиодных лент, очень яркая

10:1437

11:1942

При открытых дверях

11:1982

12:2487

При открытых дверях, задние пассажиры

12:72

При закрытии дверей она плавно гаснет совместно с подсветкой салона.
При включении габаритов загорается слабая подсветка ног диодная

12:323

13:828

14:1333

Подсветка ног водителя в салоне Toyota Camry ACV40

Основная сложность заключалась в том, что совершенно не где закрепить светодиодную ленту.

14:1583

15:2088

Демонтируем порог

15:36

16:541

демонтируем пластиковый элемент салона у левой ноги

16:641

17:1146

И извлекаем вот этот кусок пластика, отстегнув от него OMD разъем и тросик капота

17:1295

18:1800

делаем в нем отверстие 5 мм

18:1852

19:2357

Вставляем в отверстие светодиод и приклеиваем его и провод клеящим пистолетом

19:147

Затем берем светодиодную ленту с припаянным к ней проводом, и лезем ее крепить

19:294

20:799

Ленту я закрепил на хомут к воздуховоду, и проволокой к пучкам проводов в натяжку

20:951

Соглашусь закрепил по колхозному, кто знает способ лучше подскажите переделаю!

20:1100

Далее собираем всё в обратном порядке, при этом наблюдаем синий проводок

20:1237

21:1742

который вытащен у любого уважающего себя владельца авто.

21:1850

Также выкладываю фото по подсветке селектора АКПП

21:1946

22:2451

Вокруг змейки я проложил ленту, запитал её к подсветке личинки замка, а буквы подсвечены другой лентой запитанной от габаритов-фар.

22:243

23:748

Фирмы берут 2,5 килорубля за плату для подсветки селектора, у меня цена вопроса составила 200 р!

23:921

Подсветка остальных элементов

23:981

24:1486

Кнопок

24:1502

25:2007

Пепельницы, прикуривателя, розетки, минибардачка

25:93

26:598

Подстаканников

26:630

27:1135

Ящичка для мелочей

27:1173

Ниши

28:1686

29:2191

Вот такая подсветка при открытой двери

29:74

30:579

Вот такая при закрытой и включенных фарах!

30:660

31:1165

Двери закрыты

31:1194

32:1699

Двери открыты

32:1728

Ну вот в принципе и всё!

32:1774

33:2279

Результат: подсветка для ног пассажиров и водителя на Toyota Camry ACV40 выполнена.
