Ребилд подвески ВАЗ 2110, 2111, 2112

Ребилд подвески ВАЗ 2110, 2111, 2112

1:502

Настал момент смены дохлого стока, на что-то более приятное.

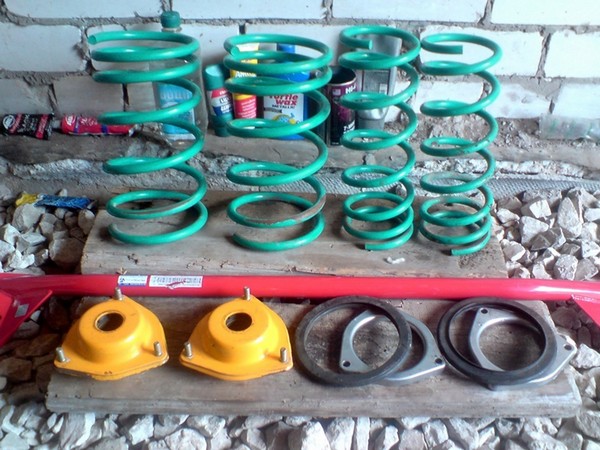

Приобрел:
Опоры Демфи Б/У 100р
Шумоизоляторы на чашку SS-20 старого образца — даром
Пружины Технорессор -70 Б/У — 1000р

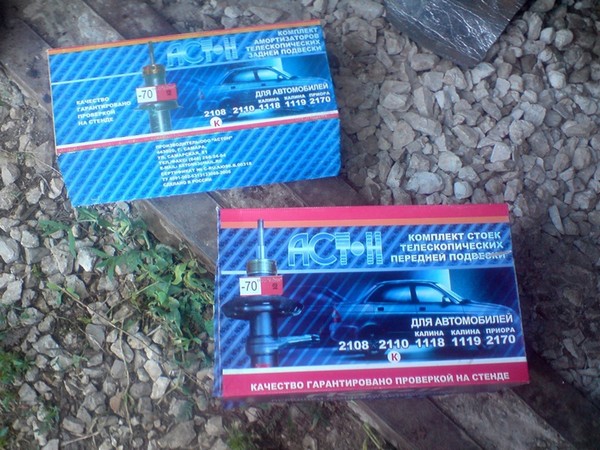

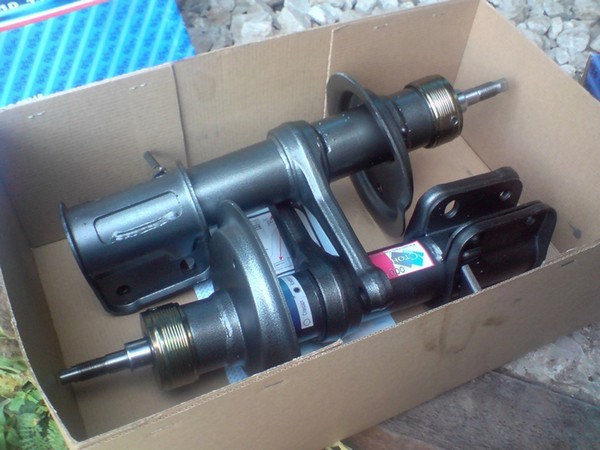

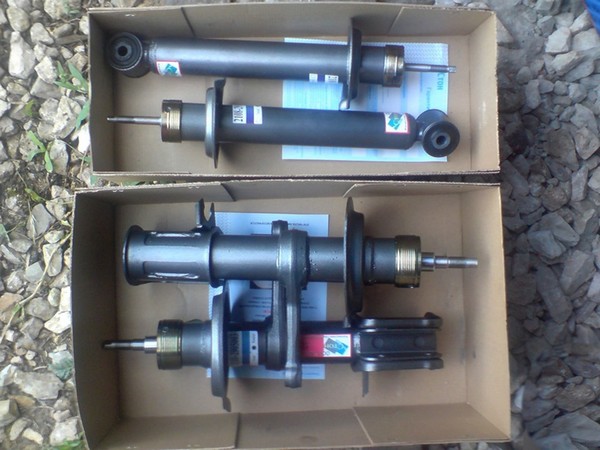

Передние короткоходные стойки Астон -70 — 4000р

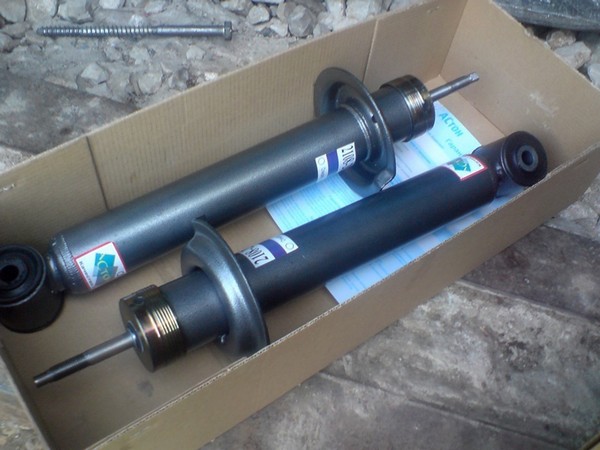

Задние амортизаторы Астон -70 — 2800р

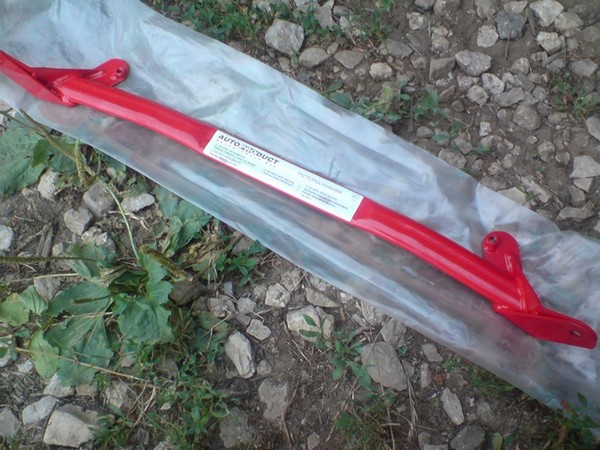

Нижняя растяжка рычагов Autoproduct — 450р

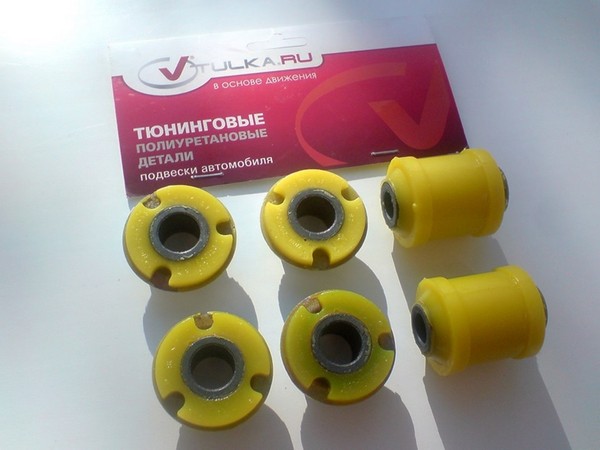

Сайлентблоки растяжки 2108 Vtulka, полиуретан — 350р
Сайлентблоки нижнего рычага (ромашки) 2108 Vtulka, полиуретан — 250р
Отбойники передние 2110 АП-Пластик г. Челябинск 2шт — 160р

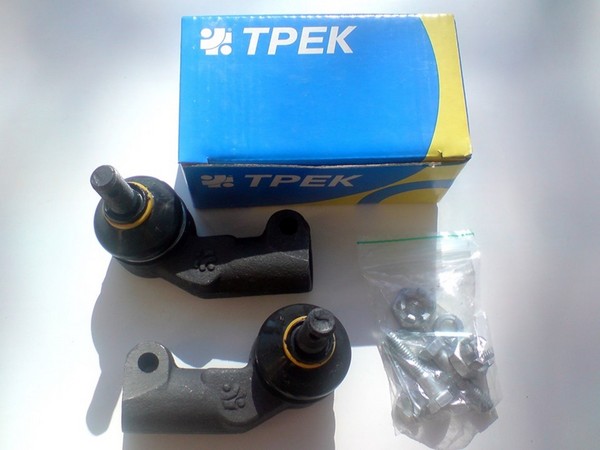

Рулевые наконечники 2110 Трек — 500р

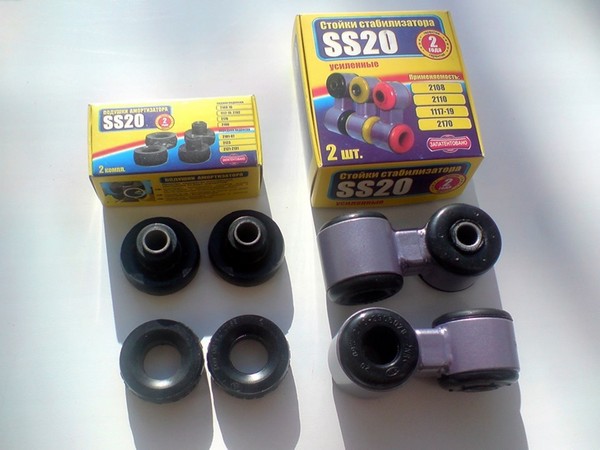

Стойки стабилизатора 2110 SS-20, резина — 350р
Подушки заднего амортизатора (бублики) SS-20, резина — 200р

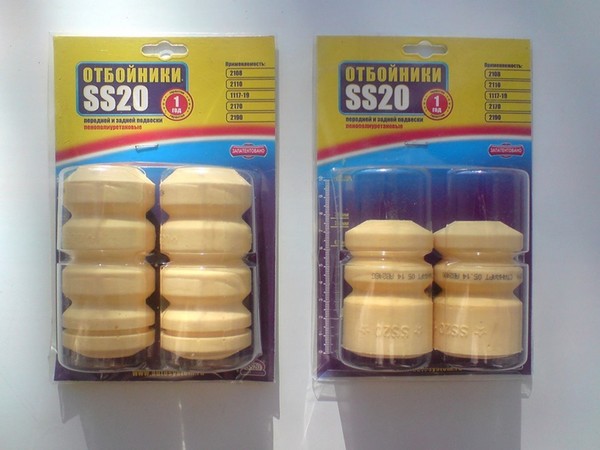

Отбойники передние 2110 SS-20 — 280р
Отбойники задние 2110 SS-20 — 250р

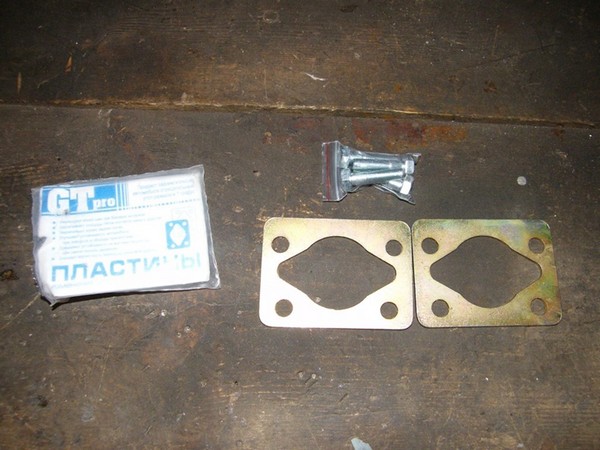

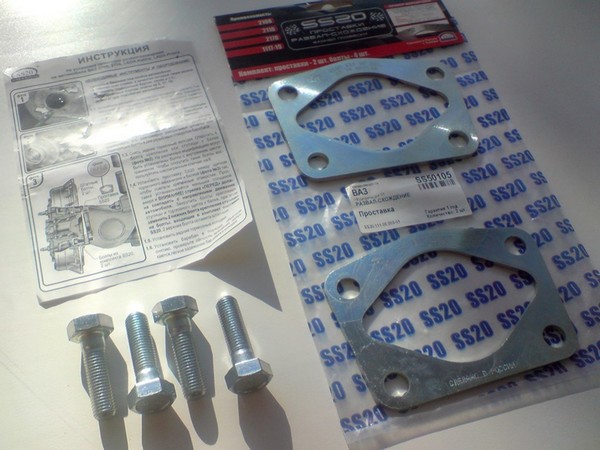

Развальные пластины SS-20 -1 градус — 250р

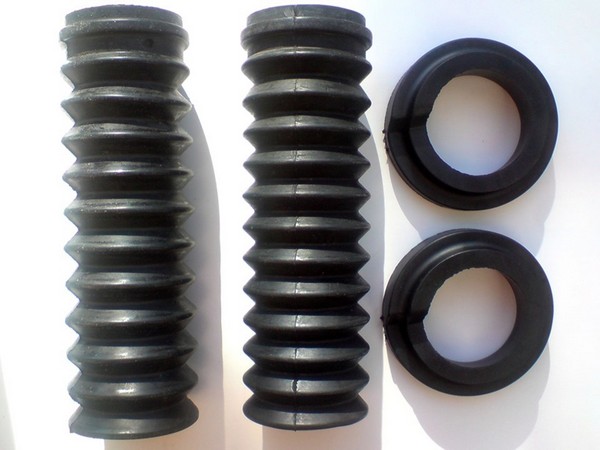

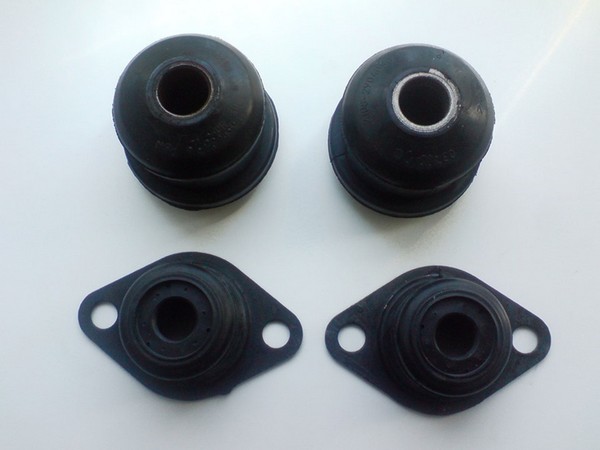

Пыльник заднего амортизатора 2108 БРТ 4шт — 340р
Резинка задней пружины 2108 БРТ 2шт — 150р
Сайлентблоки передней растяжки 2108 БРТ 2шт — 200р
Пыльники шаровой опоры 2110 БРТ 2шт — 80р
Втулки стабилизатора 2110 БРТ 2шт — 40р

1:2152

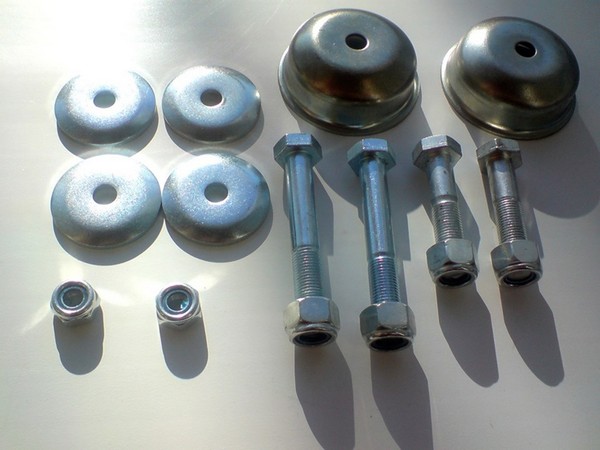

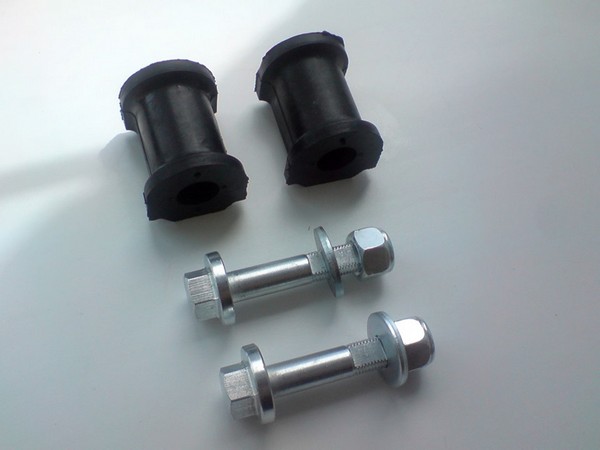

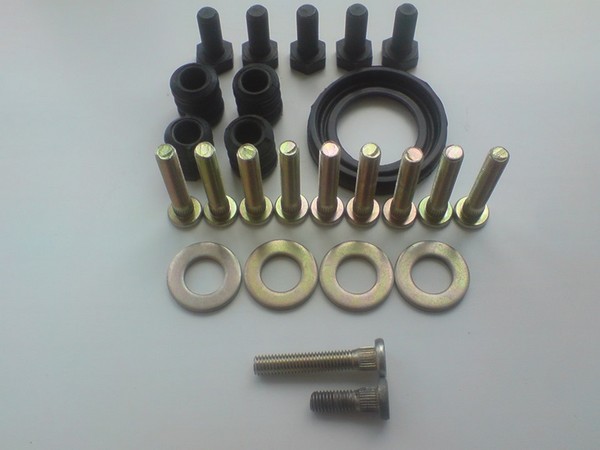

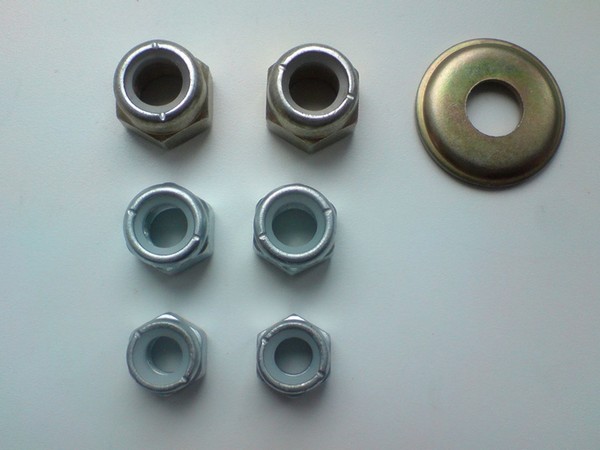

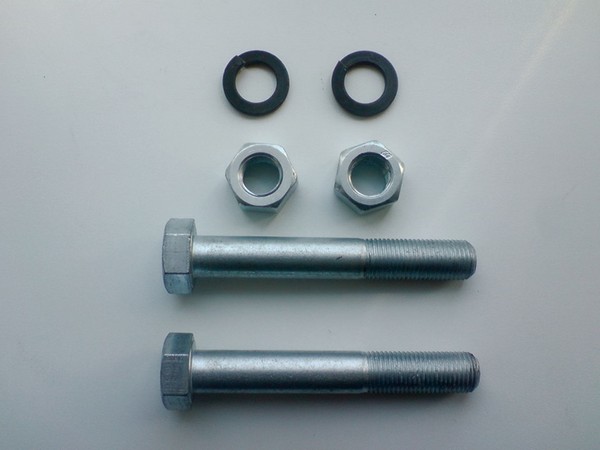

Метизы
Чашки пыльника 2шт — 50р
Шайбы заднего амортизатора — 4шт 25
Развальные болты с гайками 2шт — 50р
Нижние болты передней стойки с гайками 2шт — 30р
Нижние болты заднего амортизатора с гайками 2шт — 30р
Гайки передних стоек 2шт — 24р
Гайки шаровых опор 2шт — 16р
Гайки задних стоек 2шт — 14р
Гайки болта рычага 2шт — 12р
Гайки болта стойки стабилизатора 2шт — 10р
Болты рычагов шли в комплекте с растяжкой, шайбы гровера были в наличии, болты шаровой подогнал друг, сабли закрутил старыми гайками.

1:907

Инструмент
Съемника шаровых и рулевых 2108 не было в магазине, поэтому вместо него приобрел съемник рулевой сошки для классики, но для снятия рулевых наконечников он не подходит, пригодился для снятия шаровых. — 250р
Съемник стоек передних и задних — 180р
Стяжки пружин одолжил друг)

1:1424

Итого: 12 000р

1:1448


2:1953


3:2458




4:504


5:1009


6:1514


7:2019




8:504


9:1009


10:1514


11:2019




12:504

clip_image013

13:1009


14:1514


15:2019




16:504


17:1009


18:1514


19:2019




20:504

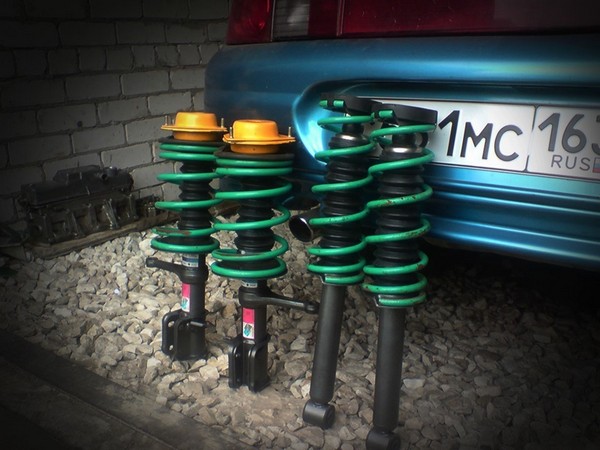

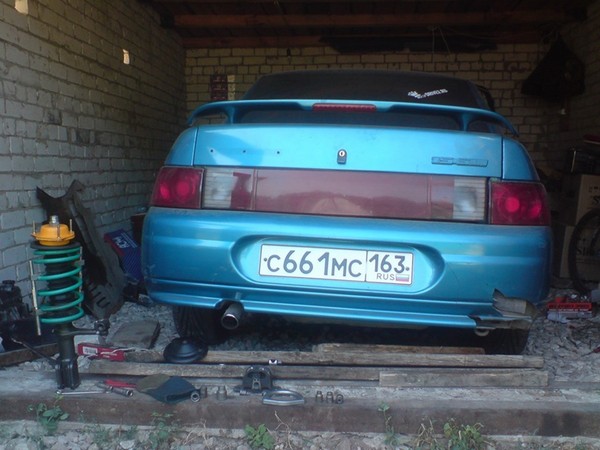

для начала, надо конечно снять старые стойки и амортизаторы. Заострять внимание на последовательности разборки не буду, зато расскажу про возникшие трудности.

20:800

Разборка перед.
Как это не удивительно, но с передом проблем никаких не возникло, все открутилось и снялось. Из специнструмента не обойтись без съемника рулевых наконечников и съемника стоек.

20:1155

Разборка зад
Ну тут я такой с передом разобрался, с задом думаю проблем не возникнет…
Короче один аморт я открутил, а на втором обломился шток, причем легко и непринужденно. Болгаркой не подлезть, остается высверливать. Долго. Очень. У меня ушел день. День на то чтобы открутить одну гайку. И то спасли только старые ржавые совдеповские сверла, которые нашел в гараже. Обиднее всего то, что это был единственный сухой и полностью рабочий амортизатор, остальные три вытекшие.

20:2022

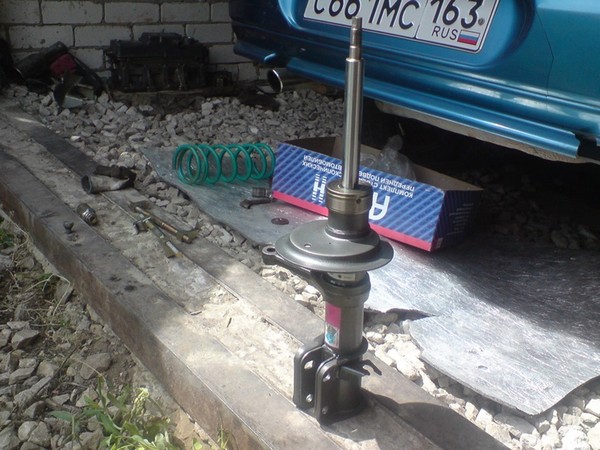

Сборка перед
Самое сложное уже позади, можно не спеша собирать стойки.
Для начала нужно прокачать стойки, описание в инете.
Далее можно приступать непосредственно к сборке

20:320


21:825

Тут важно учесть, что стойки короткоходные
С занижением -70мм, это значит что корпус укорочен на 35 мм и шток укорочен 35мм (еще перенесена сошка, но здесь не про это).

21:1131


22:1636

отрезана одна секция

22:1678

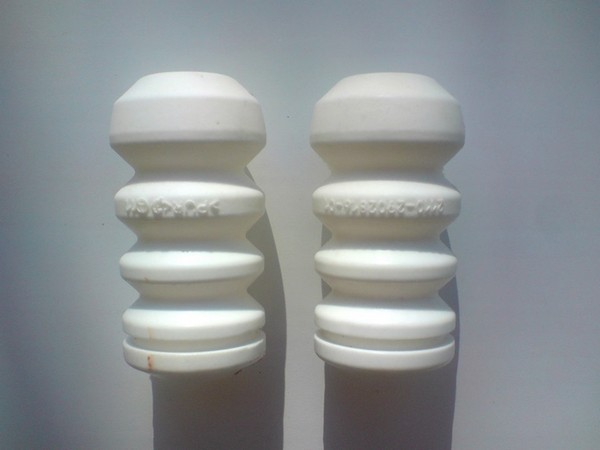

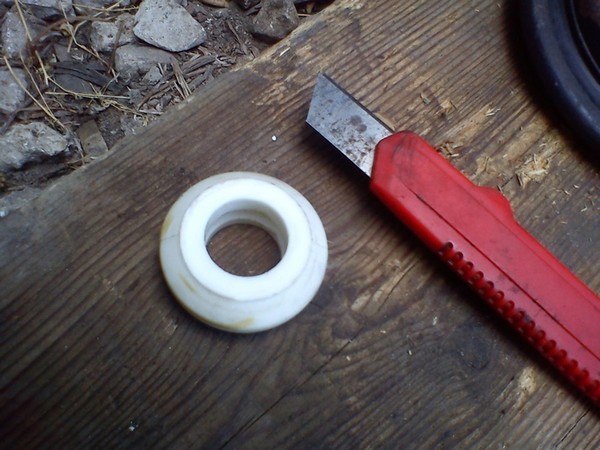

Про отбойник
Так вот необходимо укоротить отбойник (он же буфер хода сжатия) иначе машина просто будет лежать на них и получим полностью нерабочий перед. Как и сколько резать?
Для -50 отрезаем одну секцию
Для -70 отрезаем две секции
Для -90 оставляем одну секцию

22:2155




23:504

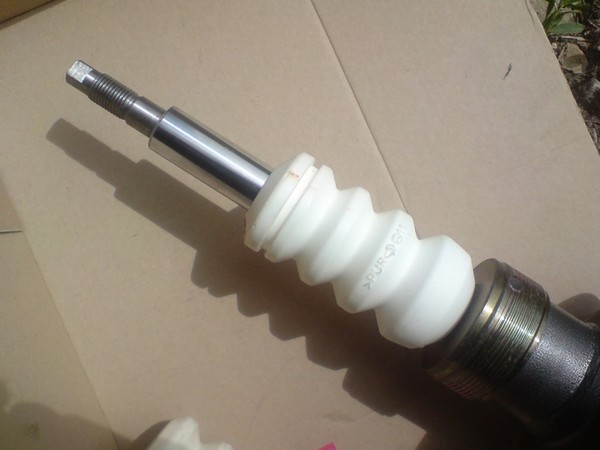

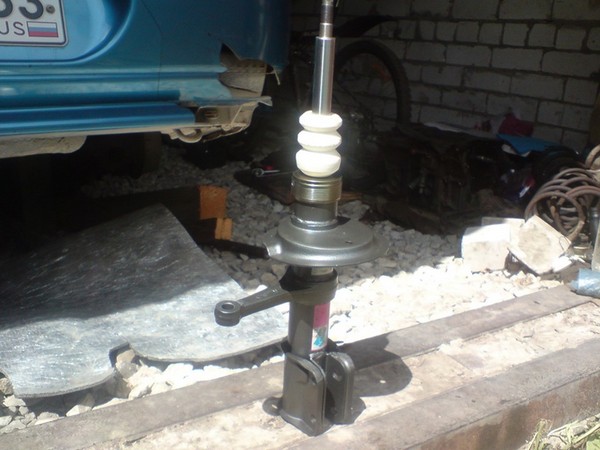

Отбойник на КХ стойке, шток вытянут до конца. Как видим, хода почти нет

23:635


24:1140

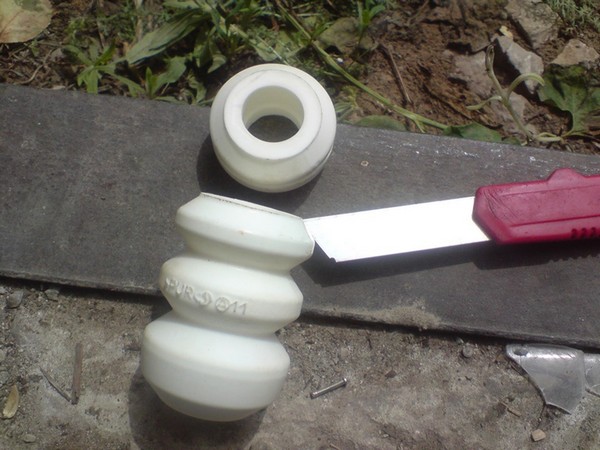

Сначала порезал на одну секцию

24:1200


25:1705

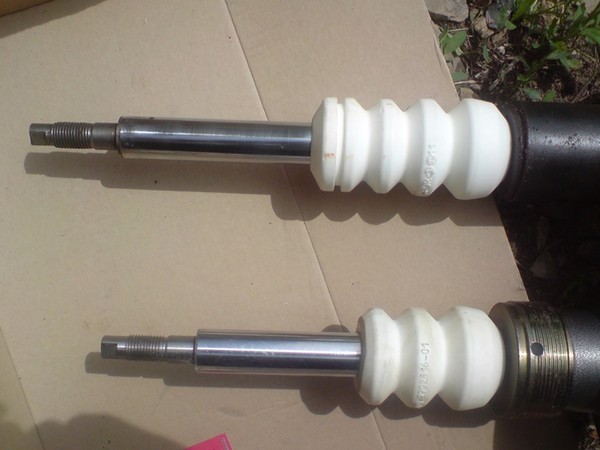

сверху отбойник на заводской стойке, снизу порезанный на одну секцию на КХ стойке.

25:1859

Про пыльник
Для короткоходных стоек штатные пыльники не подойдут, почему видно на фото. Но есть простое решение — пыльники от задних амортизаторов, подходят идеально и полностью защищают шток.

25:2218




26:504

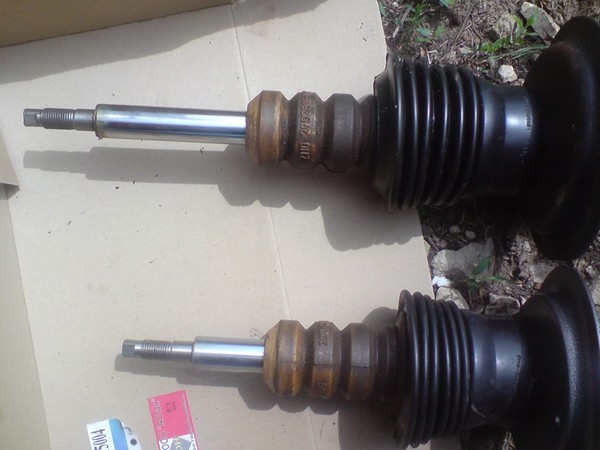

сверху сток снизу КХ стойка со сток пыльником

26:591

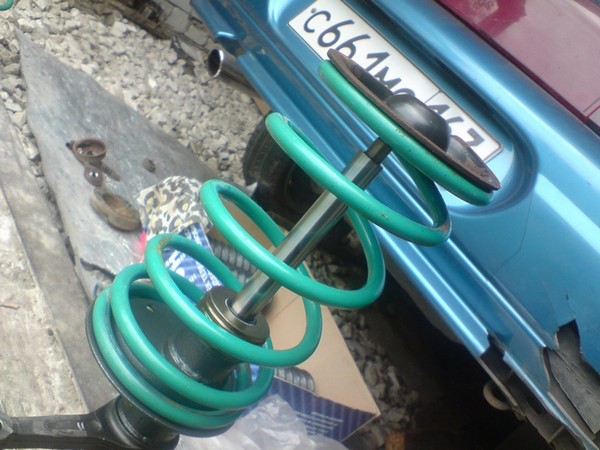

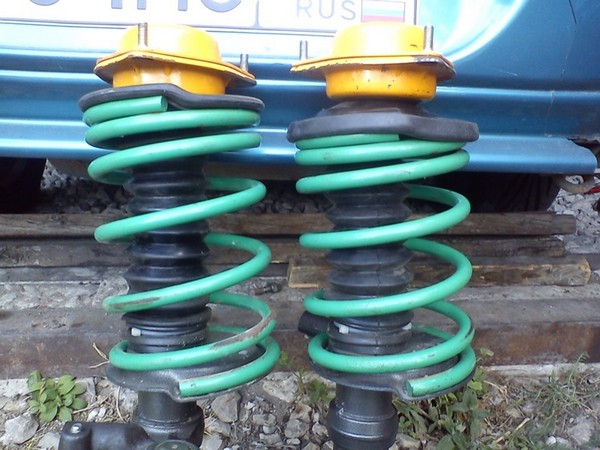

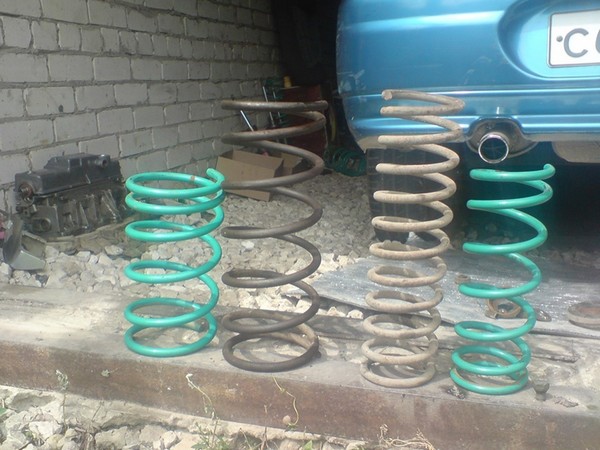

Про пружины
Пружины технорессор имеют переменный ход витка,
спереди поставил частым витком наверх.

26:779


27:1284

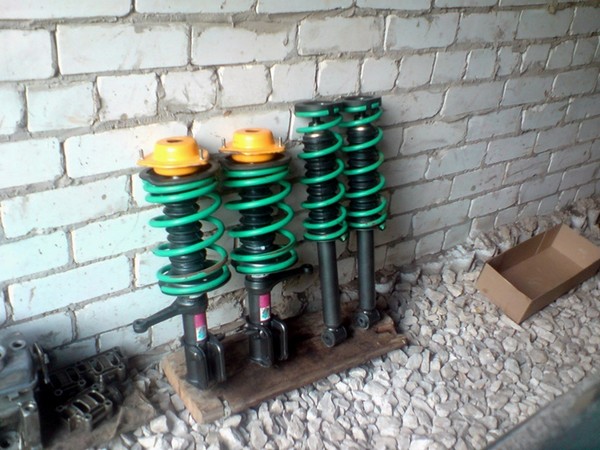

Сборка зад
Сборка задних амортизаторов проходит в "штатном режиме"
пружины ставил частым витком вниз

27:1475


28:1980

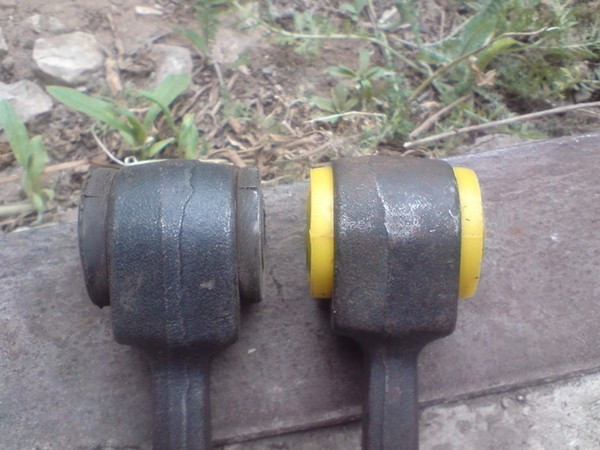

Перепрессовка сайлентблоков:
снимаем рычаги

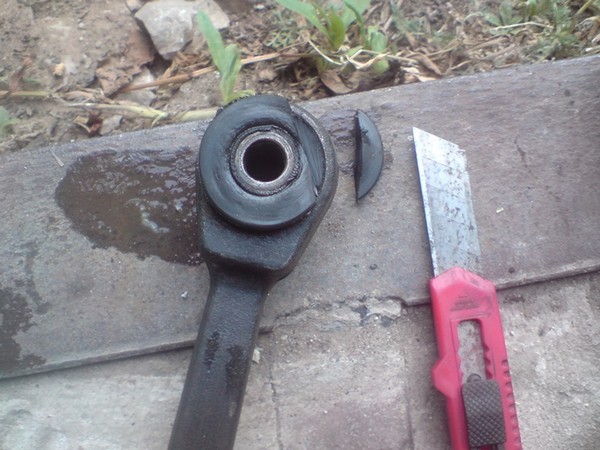

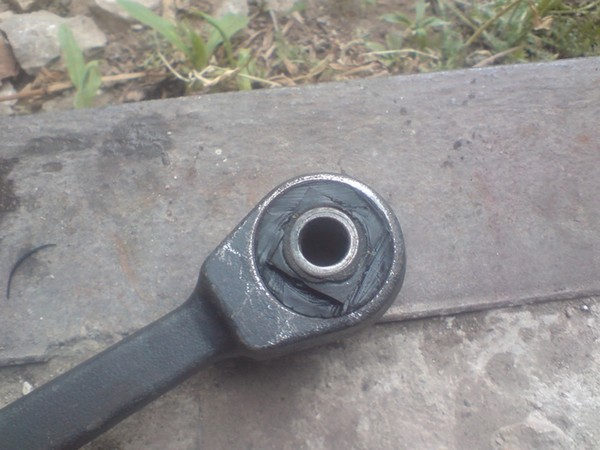

отрезаем бортик у сайлентболка

28:2126




29:504


30:1009

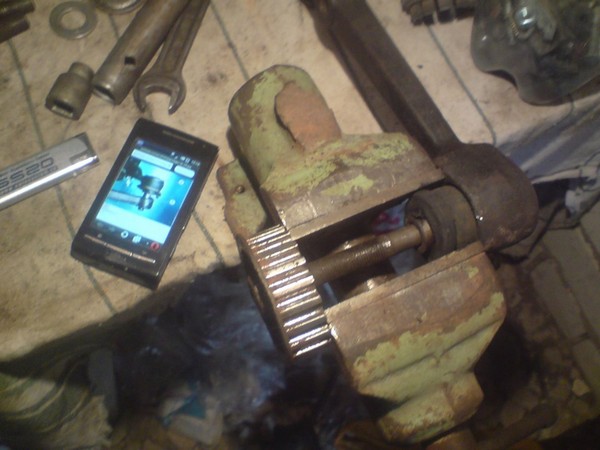

С помощью болта ГБЦ, тисков, шайбочек, и подходящей гайки
выпрессовываем сайлентблок

30:1169


31:1674

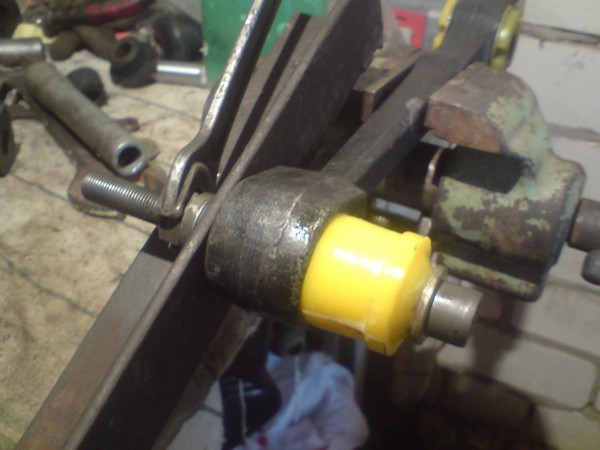

Далее непосредственно запрессовка
1. Тщательно зачищаем наждачкой посадочное место в рычаге
2. Замачиваем сайлентблок в крутом кипятке (от этого он станет мягче)
3. При запрессовке обильно смачиваем мыльным раствором
4. Самое главное при запрессовке не допустить перекоса. С первого раза у вас это, конечно, не получится.

31:2265




32:504

бортик уже заправлен

32:546

5. В начале запрессовки обязательно заправлям бортик сайлентблока плоской отверткой, иначе ничего не получится.
6. После того как бортик заправлен, дело техники.

32:844


33:1349

идеально

33:1369


34:1874

чего то не хватает…

34:1914


35:2419




36:504

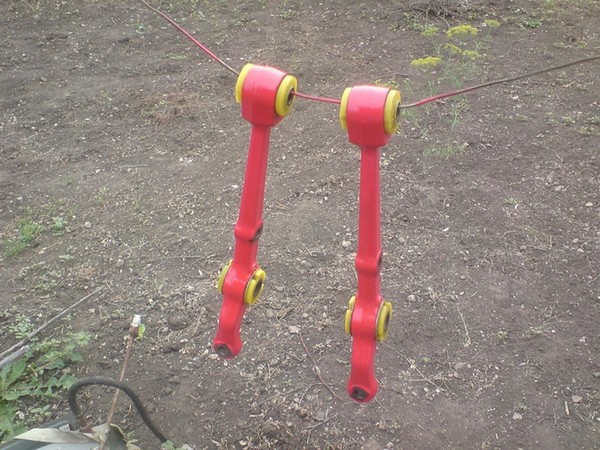

веселого цвета конечно!

36:551


37:1056

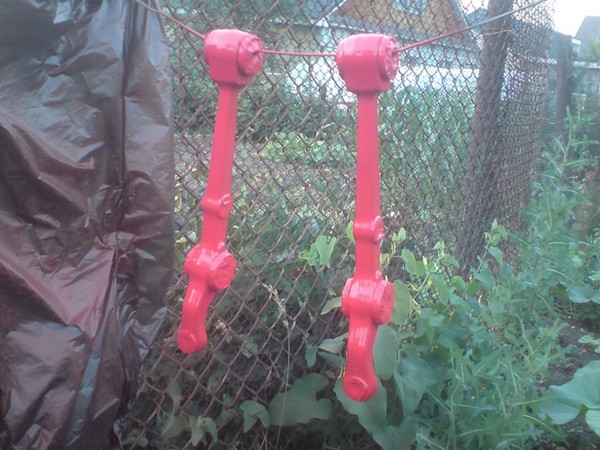

сушим

37:1070


38:1575

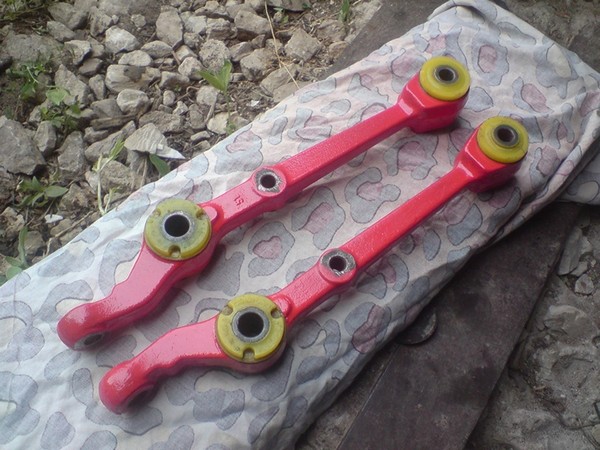

вот теперь все

38:1605


39:2110

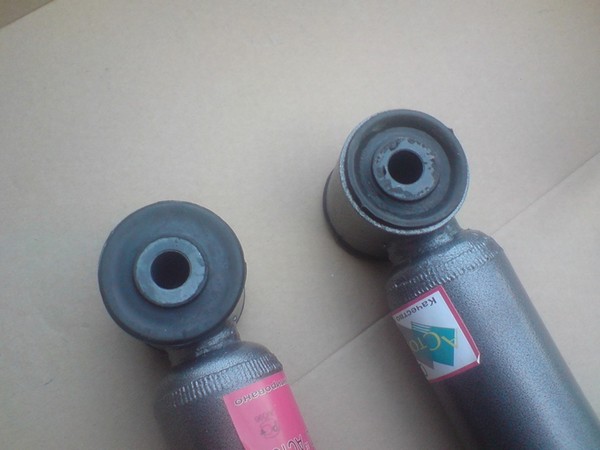

Кстати, на одном аморте был не до конца запрессован сайлент, не беда конечно, но неприятно

39:166


40:671

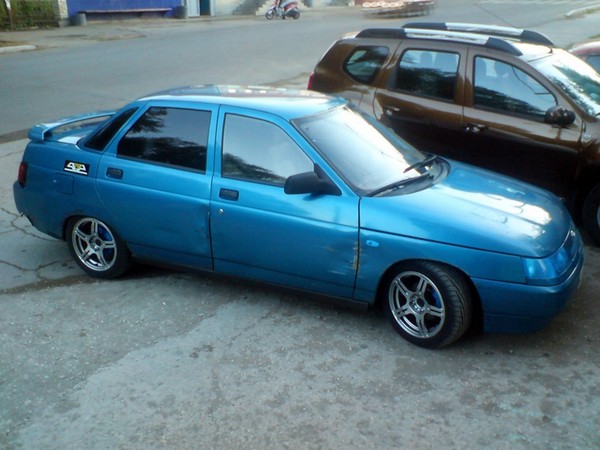

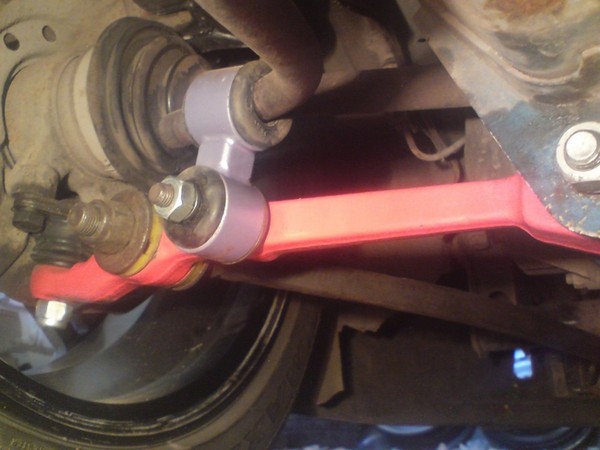

Подвеска собрана и установлена. Первый выезд: выезжаю задом, задел балкой порог гаража, но этого следовало ожидать. Нашел пару досок и проблема решена. Выехал…Внешний вид класс. Первое ощущение непонятно, как будто и не менял ничего… Низко. очень низко. Не то, что я хотел.

40:1170

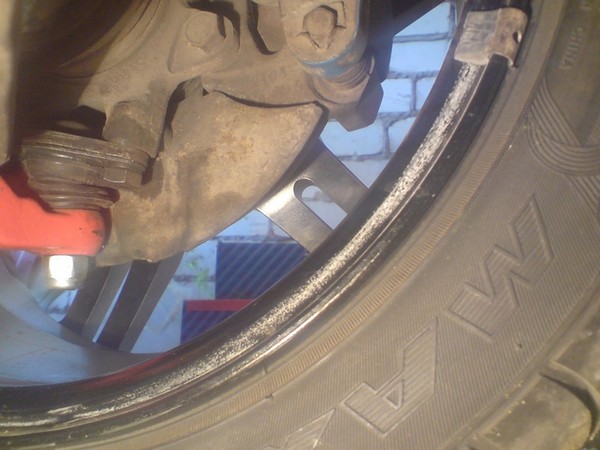

· перед на грунте цепляет

40:1220

· перед ниже зада – ощутимо

40:1274

· перед долбится в отбойник (сначала я отрезал одну секцию)
развал схождение сбито, управление не понятное
при полном вывороте колеса цепляют за арку

40:1553

В итоге за одну поездку сбита балансировка передних колес

40:1663


41:2168

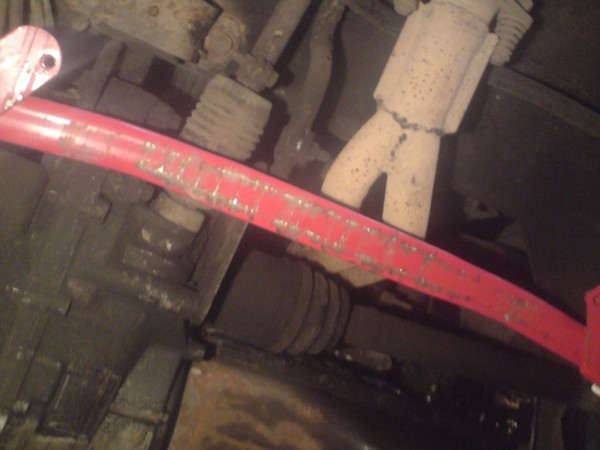

ободрал нижнюю растяжку

41:47


42:552


43:1057

На самом деле подвеска оказалась комфортной, даже если сравнивать со стоком
Повторюсь комфортно очень, позднее чуть привыкнув ездил, ловил кайф.
Управляемость в плюсе, в повороты на скорости уверенно (в пределах разумного конечно), устойчивость на дороге (то, чего мне так не хватало на дохлом стоке) отличная, крены минимальны. Чувствуется собранность подвески. Но тут еще сказывается замена сайлентблоков, они были в плохом состоянии. Подвеска класс, но низкая, слишком.

43:1929

Было принято решение поднять перед и заодно порезать отбойник еще на одну секции, почитал в инете говорят восьмые чашки на два сантиметра выше десятых, то что нужно подумал я и купил восьмые чашки за 250р

43:2302

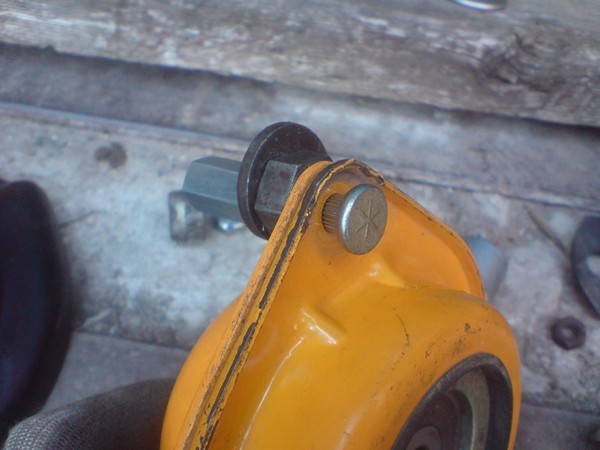

Снял передние стойки. Переделал одну, и сравнил с другой. Где там два сантиметра я так и не понял, рулеткой я намерял ровно 10мм причем получается это путем сжатия пружины, то есть восьмые чашки делают подвеску жестче. Кроме того, восьмая чашка цепляет за опору, положил шайбы 2,5мм это не помогло. Короче говоря, восьмые чашки просто не подходят к десятой подвеске.

43:661


44:1166

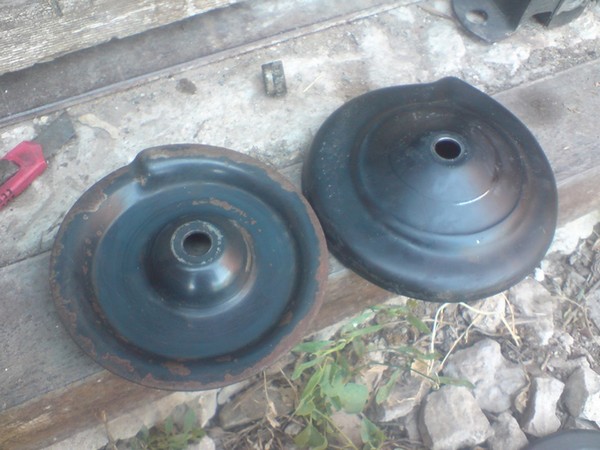

слева десятая, справа восьмая

44:1224


45:1729

десятая чашка

45:1758


46:2263



слева десятая, справа восьмая со следами от задевания об опору

46:117


47:622

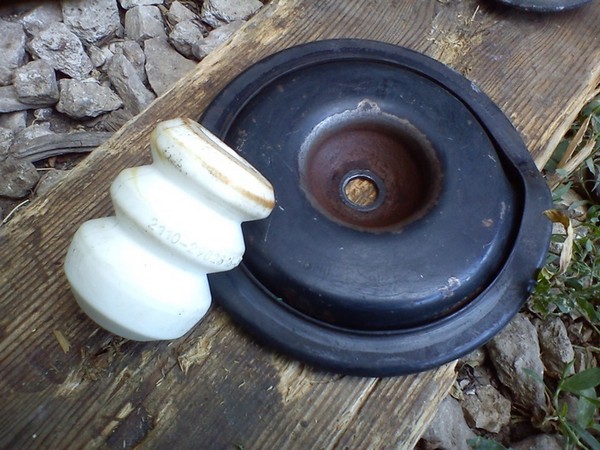

на отбойники следы от чашки

47:676


48:1181

порезал еще на одну секцию

48:1233

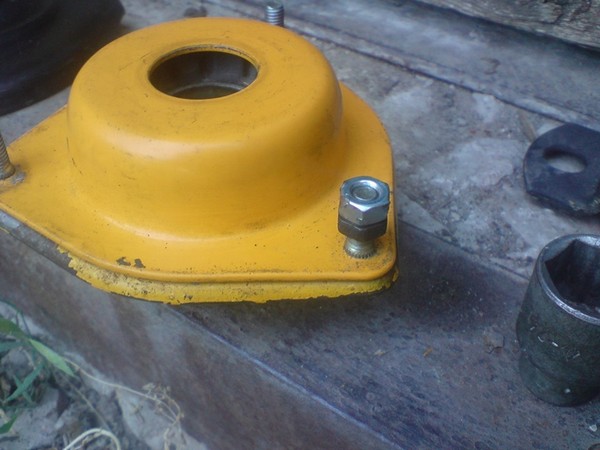

Но в запасе у меня были алюминиевые проставки под опоры SS20 12мм, отдельно они кстати не продаются, идут только в комплекте с опорами SS20. Но длины шпилек штатных опор не хватит, прокатился на автобусе до Тольятти и затарился нужными метизами.

48:1673


49:2178

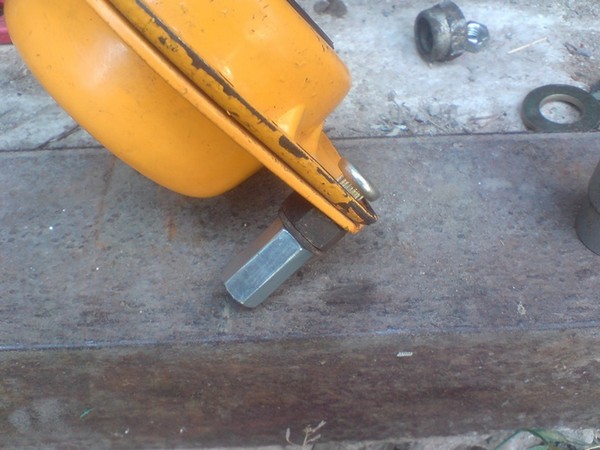

далее нужно заменить шпильки, накручиваем на конц шпильки пару гайк и просто выбиваем ее молотком

49:182


50:687

новую запрессовываем с помощью гайки

50:759


51:1264


52:1769

ну а дальше сборка

52:1806


53:2317




54:504

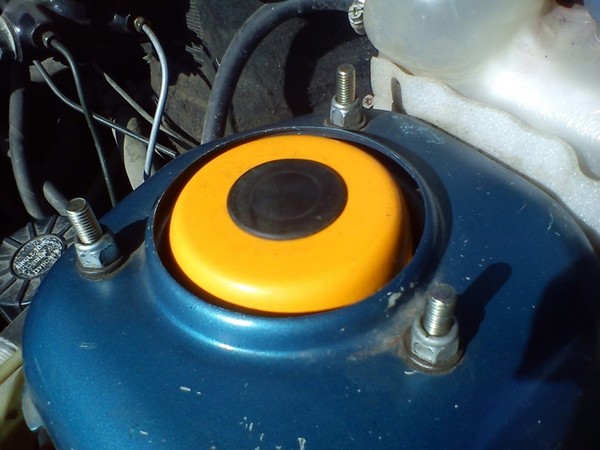

шпильки длиннее на 20мм, толщина проставки 12мм. В капот не упираются

54:630


55:1135

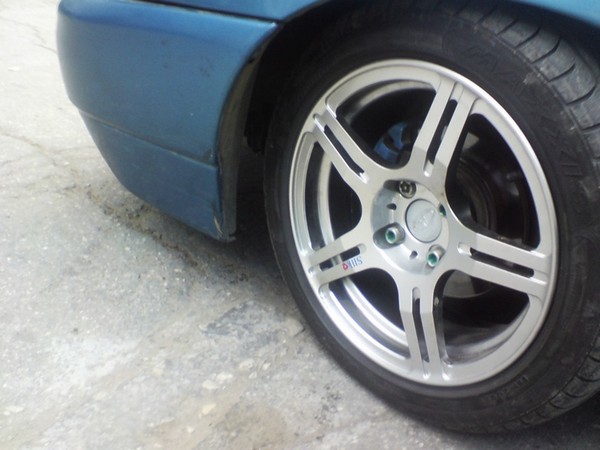

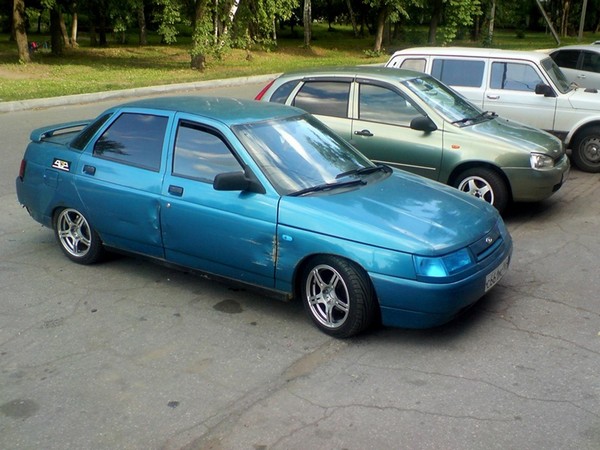

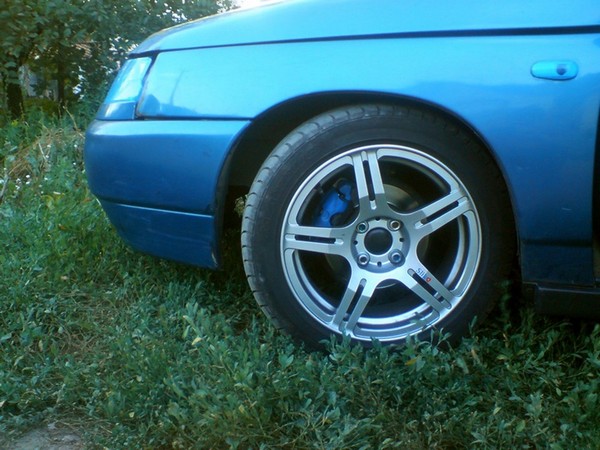

до завышения зад -70мм перед -70мм

55:1196


56:1701

после завышения зад -70мм перед -58мм

56:1768


57:2273



-58мм

57:10


58:515

-70

58:522
