Ремонт крыши и врезка люка в УАЗ 469

Замена крыши и ржавых элементов кузова на УАЗ 469

0:88

Замена крыши на УАЗ 469

1:593

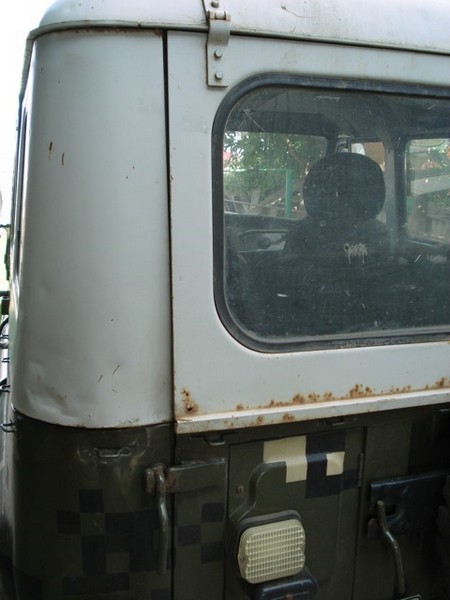

Сквозная Ржавчина с обеих сторон.

1:658



1:671

Замена крыши и ржавых элементов кузова на УАЗ 469

2:1176

Слишком широкая левая часть

2:1231

clip_image003

3:1736

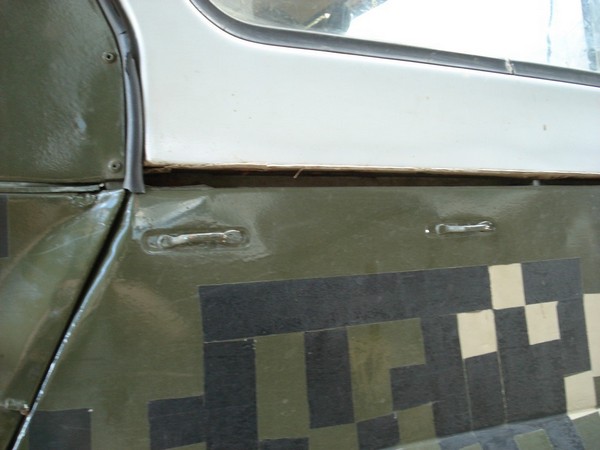

Не ровно приваренное крыло не даёт посадить крышу, щель почти 20 мм.

3:1861

Замена крыши и ржавых элементов кузова на УАЗ 469

4:2366

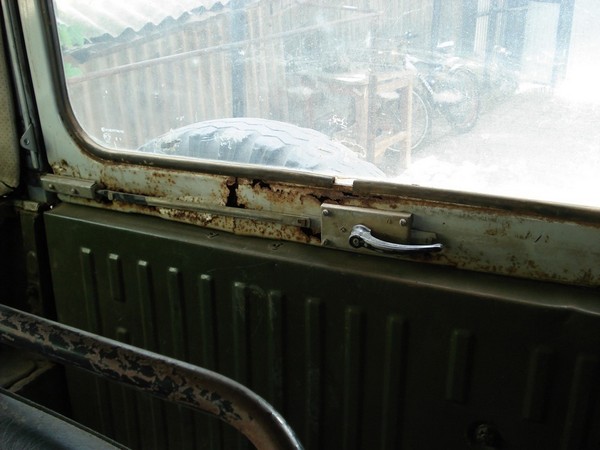

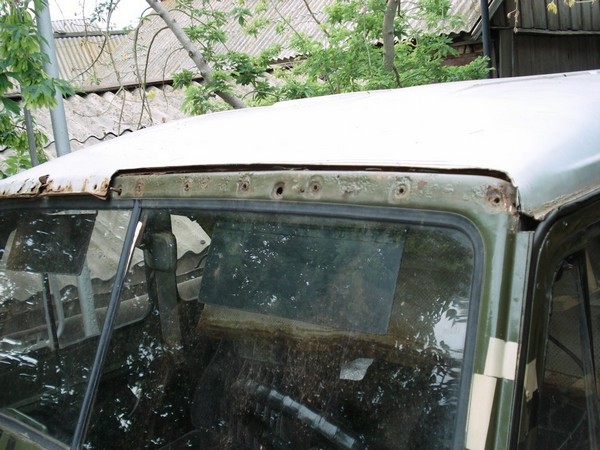

Труха задней двери крыши, но об этом во второй части.

4:98

Замена крыши и ржавых элементов кузова на УАЗ 469

5:603

Вырезаем

5:623

clip_image006

6:1128

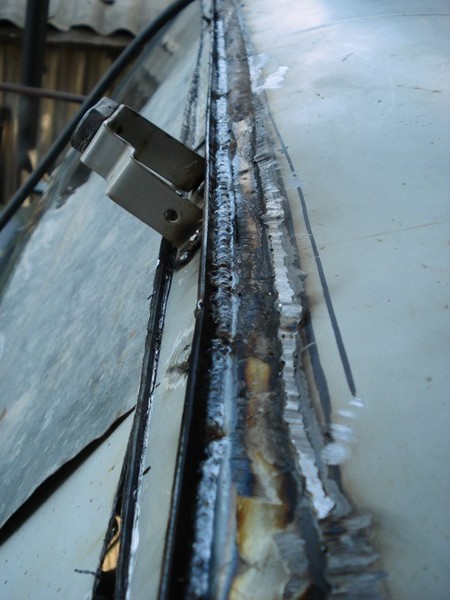

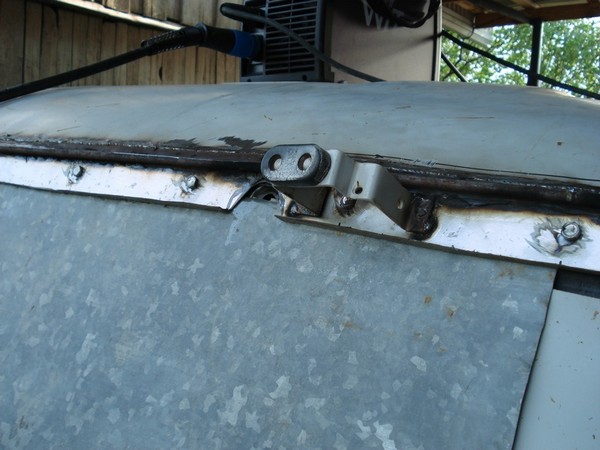

Ввариваем заплатку, и самодельный желобок с профтрубы.

6:1232

clip_image007

7:1737

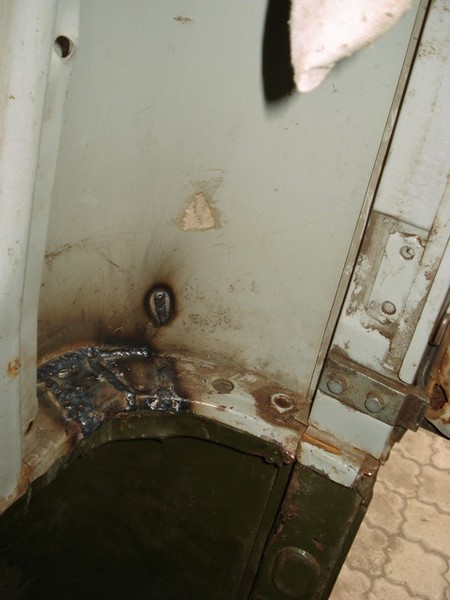

Не совсем удачный кадр

7:1782

clip_image008

8:2287

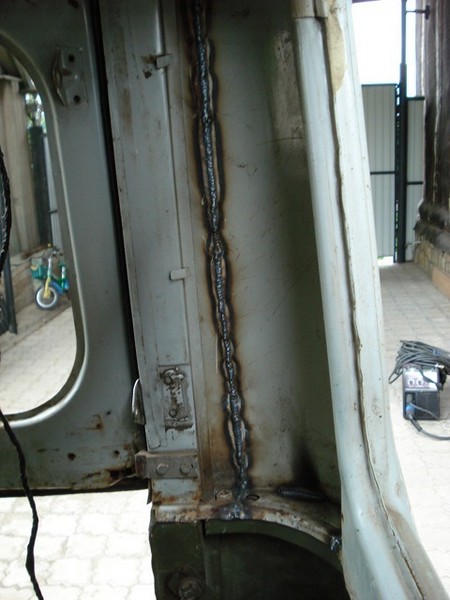

Делаем правильную геометрию

8:55

clip_image009

9:560

Зауживаем широкую часть, вырезано почти 15 мм в нижней части.

9:673

сварка кузова УАЗ 469

10:1178

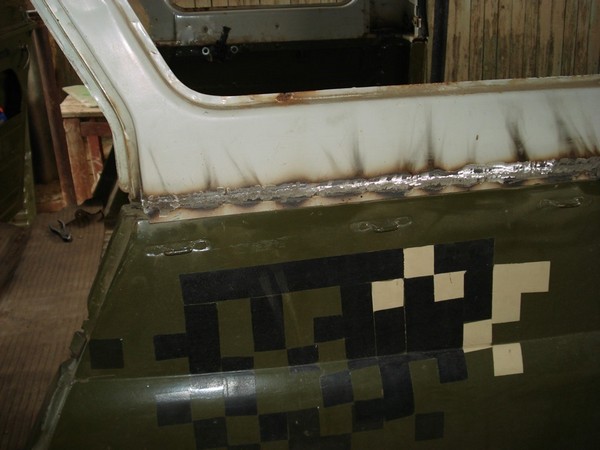

Навариваем полосу, что бы закрыть щель

10:1252

сварка кузова УАЗ 469

11:1757

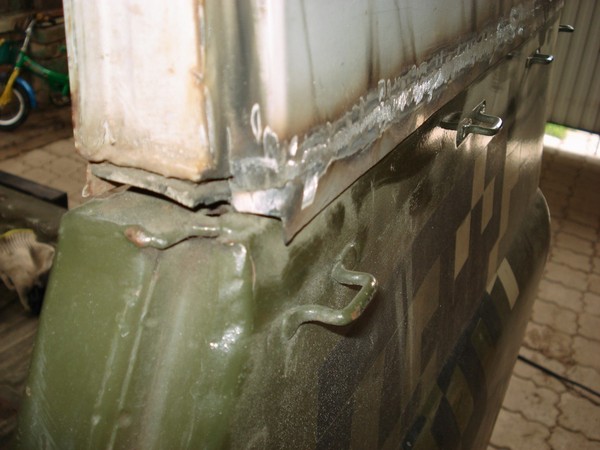

Вода теперь будет стекать вдоль борта, а не затекать за уплотнитель, почему завод делает борт внутри салона, а не снаружи для меня загадка.

11:2013



clip_image012

12:504

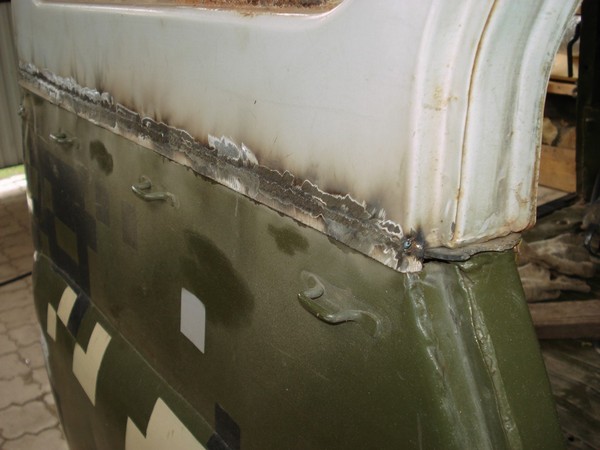

С другой стороны.

12:539

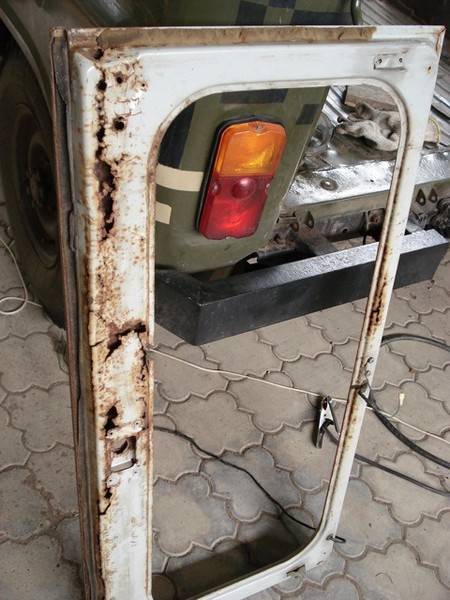

Задняя дверь подвержена коррозии

12:604

clip_image013

13:1109

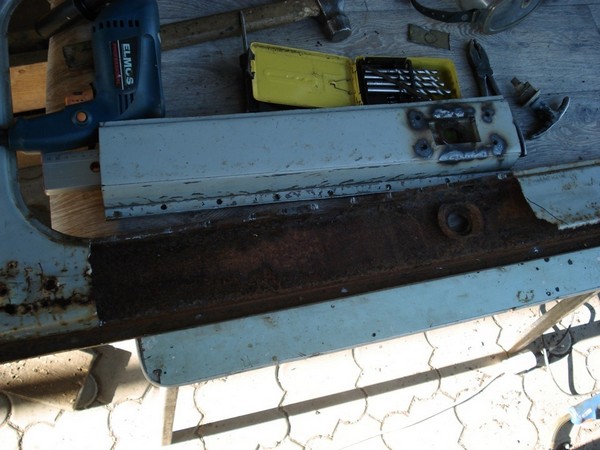

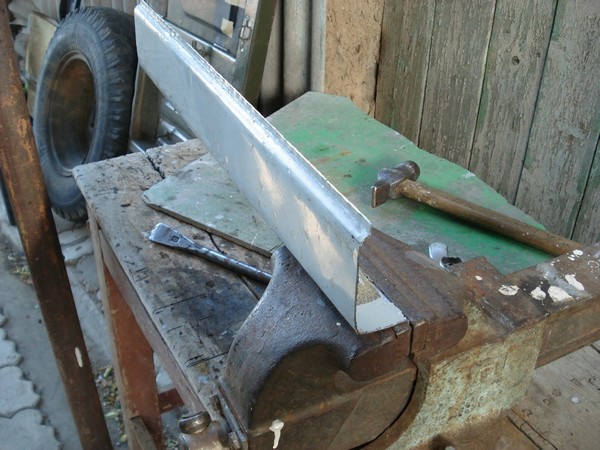

Было принято решение вырезать ржавчину и на её место приварить новою деталь.

13:1253

clip_image014

14:1758

и ввариваем

14:1783

сварка кузова УАЗ 469

15:2288

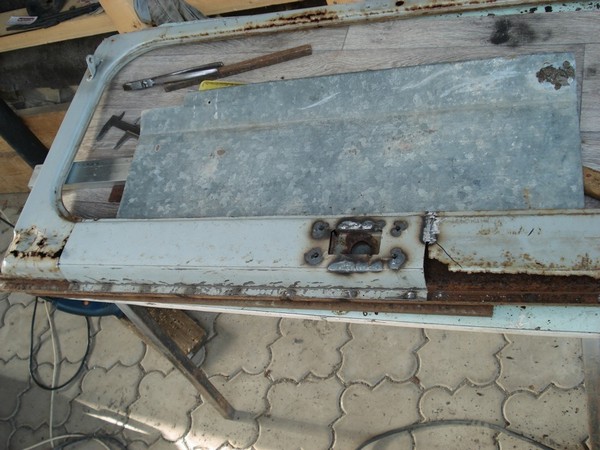

clip_image016Уже на месте

16:526

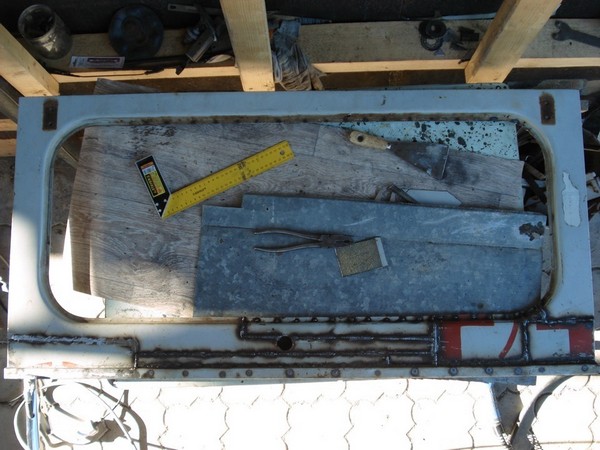

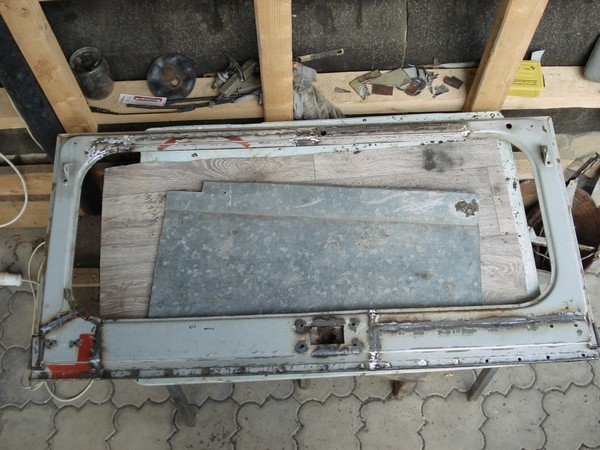

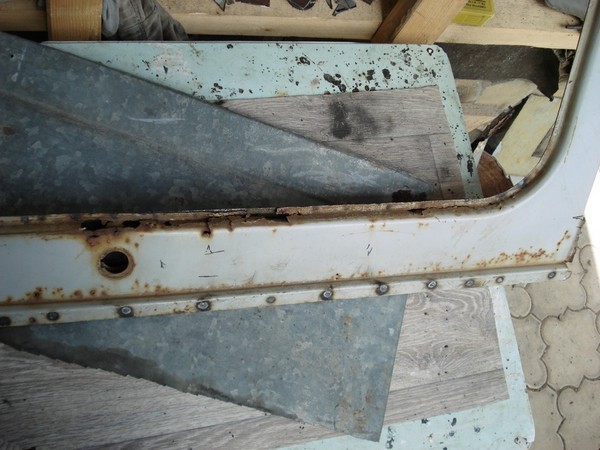

Все детали были изготовлены в ручную на тисках, что выше, с помощью молотка, нескольких. Целесообразно использовать для этой цели листогиб.

16:784

clip_image017

17:1289

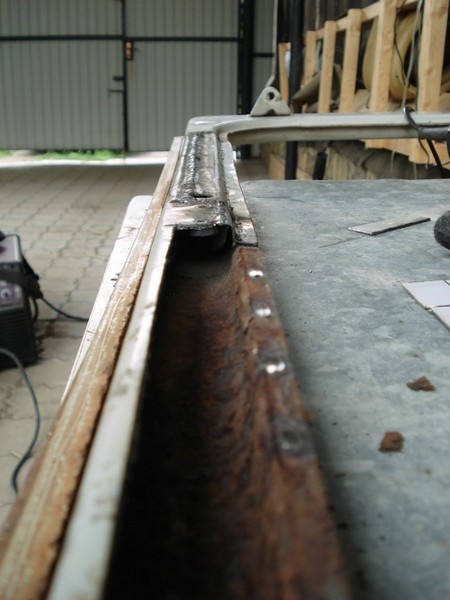

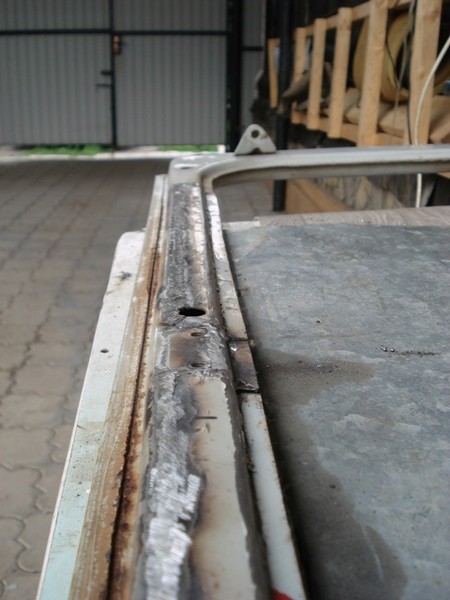

сварка кузова УАЗ 469

18:1794

clip_image019

19:2299



clip_image020

20:504

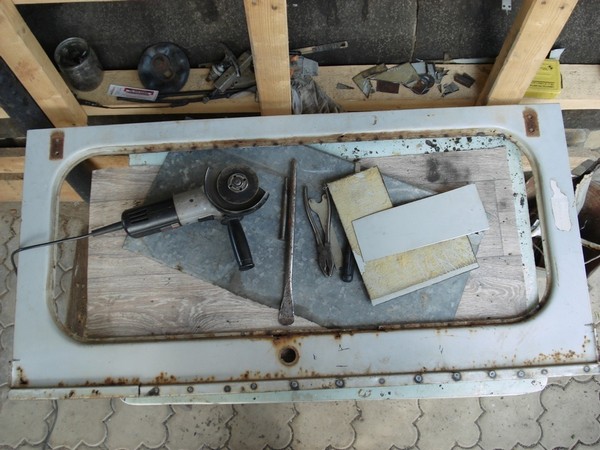

clip_image021

21:1009

clip_image022

22:1514

сварка кузова УАЗ 469

23:2019

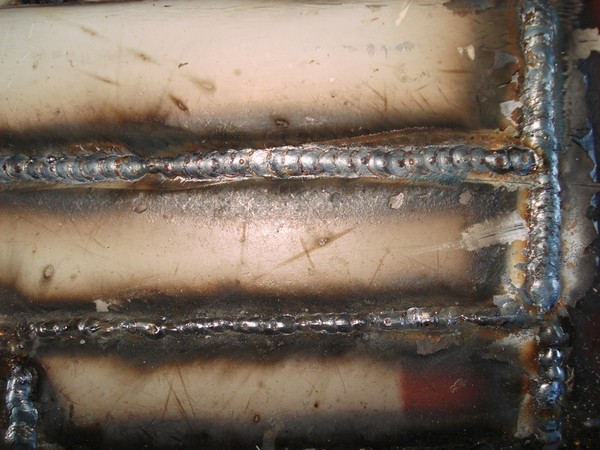

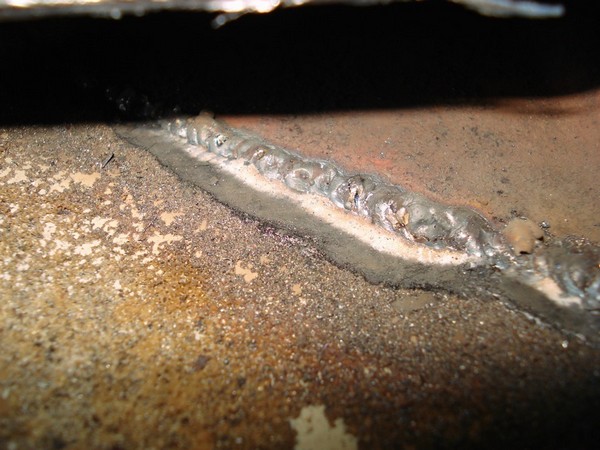

Проваривается обратная сторона

23:61

clip_image024

24:566

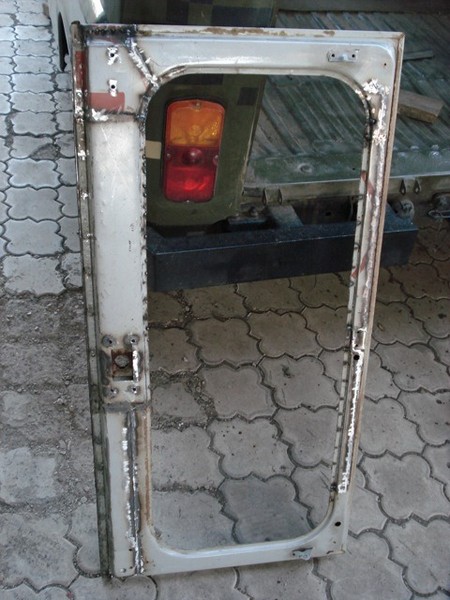

Вот и готово

24:592

clip_image025

25:1097

clip_image026

26:1602

clip_image027

27:2107

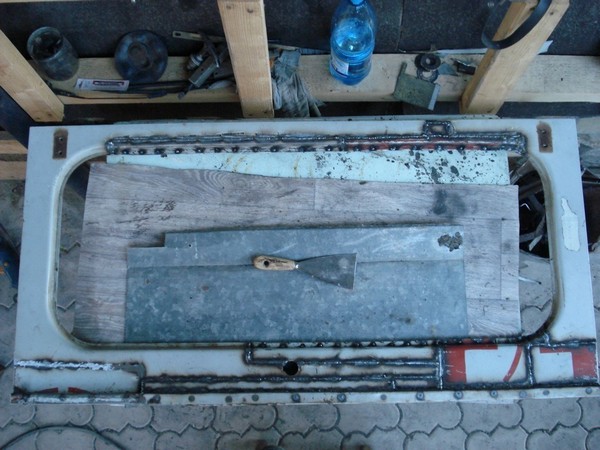

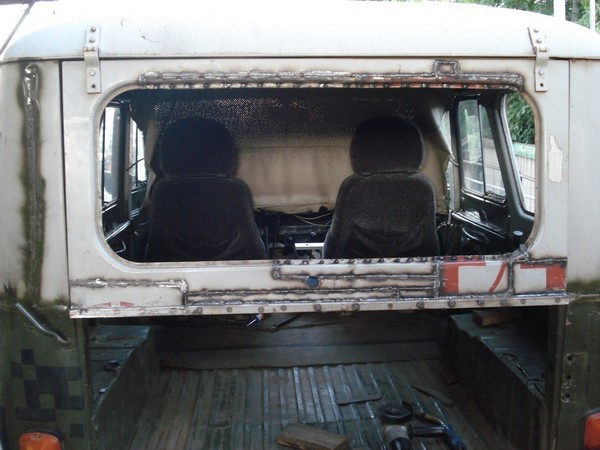

Примерка

27:19

clip_image028

28:524

Хлопушка стала тяжелей раза в два и заметно жёстче.

28:621

Всего то отходов

28:655

clip_image029

29:1160

Прорезка люка в крыше УАЗ 469

29:1214

clip_image030

30:1719

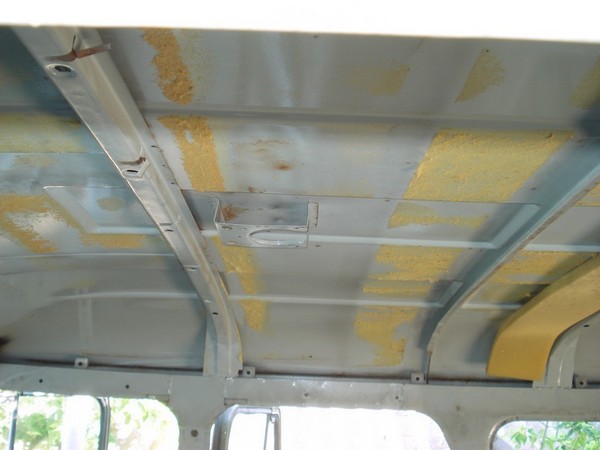

Было

30:1731

clip_image031

31:2236

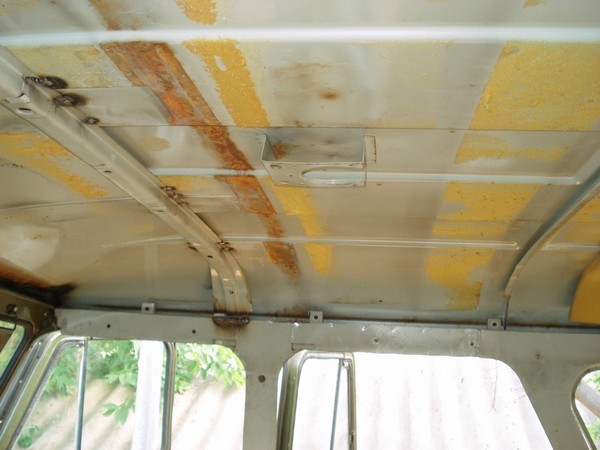

Стало

31:13

Контактная сварка высверлилась легко, а сварные швы быстро срезались.

31:145

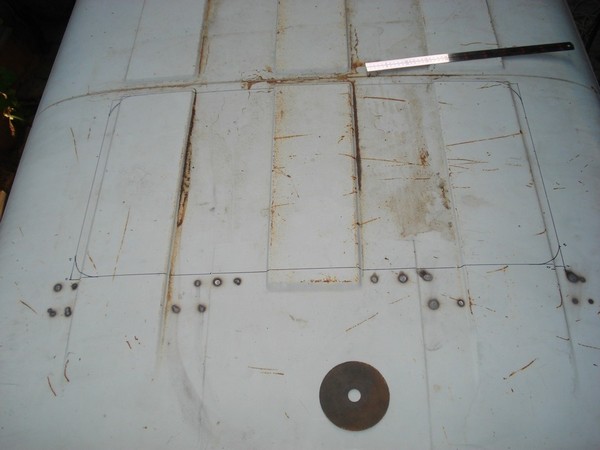

Размечаю будущий люк.

31:188

clip_image032

32:693

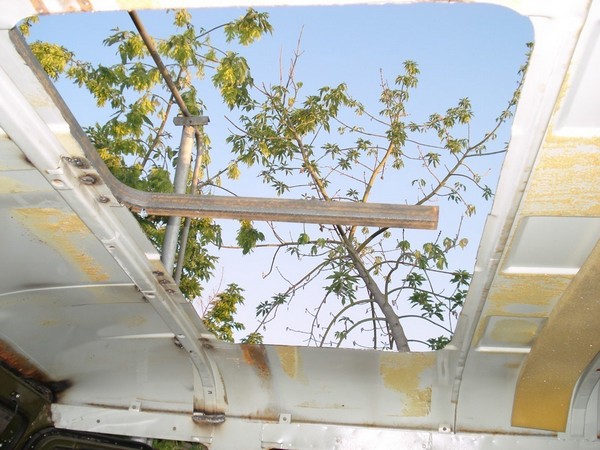

Дальше пилю болгаркой, а уголки лобзиком с пилкой по металлу.

32:808

установка люка в крышу УАЗ 469

33:1313

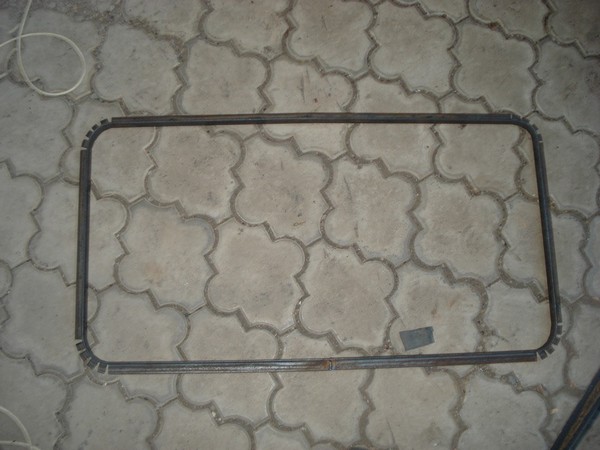

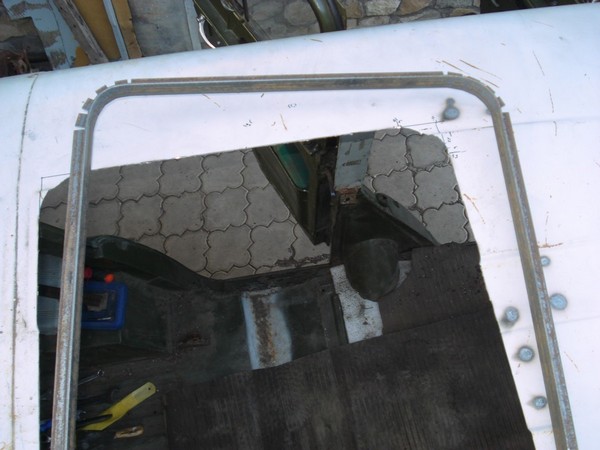

Дальше с 25-го уголка делаю внутреннюю рамку, примерно на 1 см "сжав" внутрь по краям относительно прорезанной дыры.

33:1524

установка люка в крышу УАЗ 469

34:2029



clip_image035

35:504

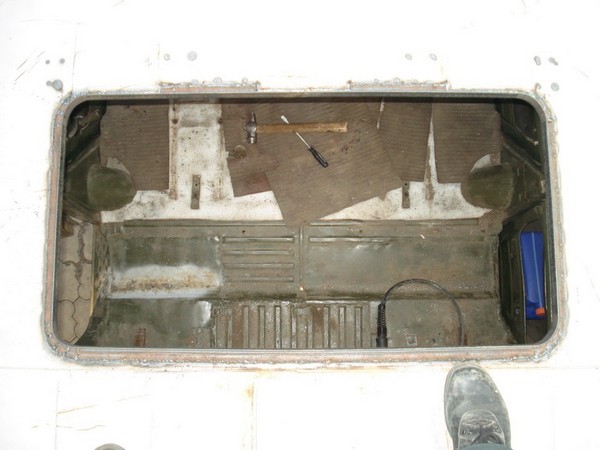

Ввариваем

35:526

clip_image036

36:1031

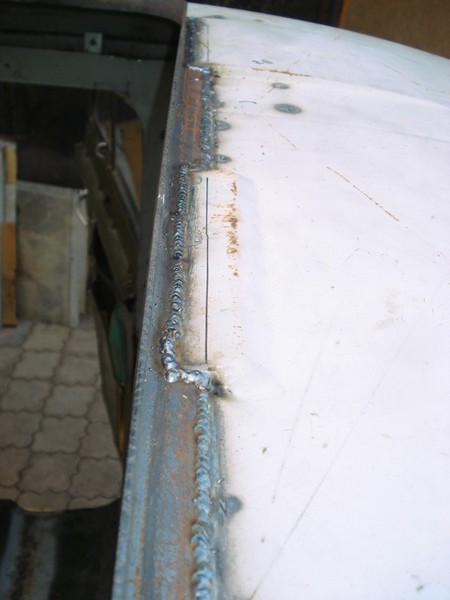

В передней части рёбра на крыше мять не стал, прорезал вдоль и просунул, получилось крыша внизу уголка, а ребро сверху.

36:1250

clip_image037

37:1755

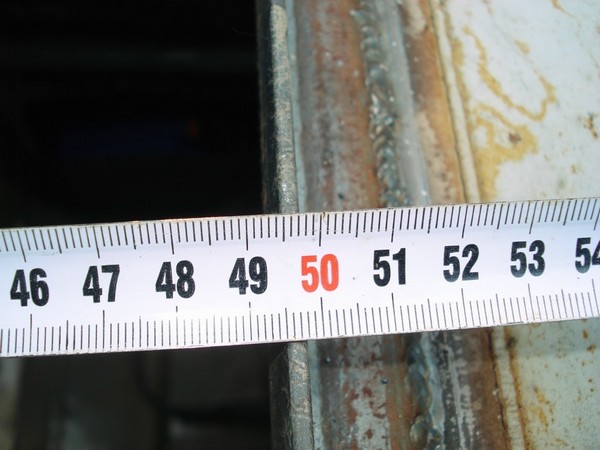

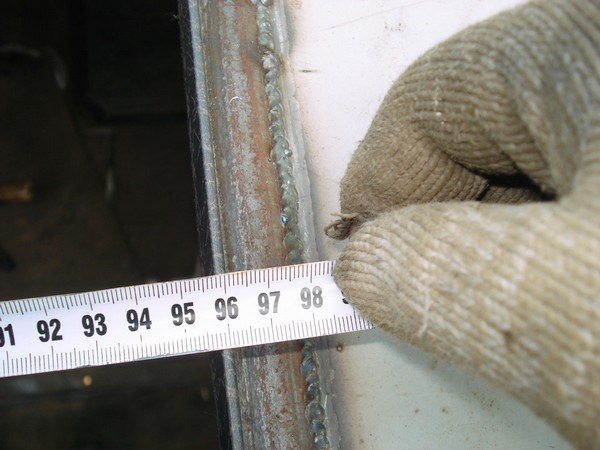

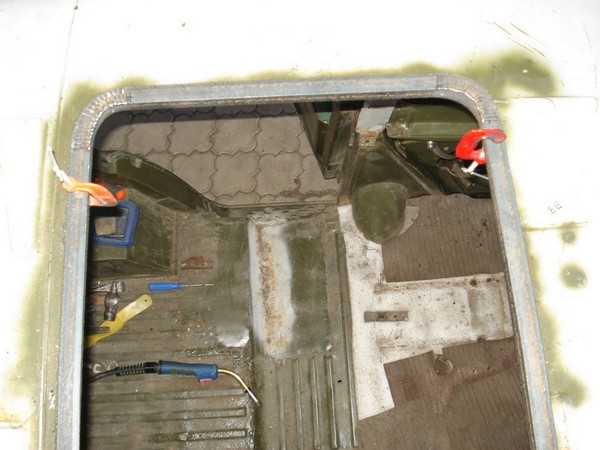

Чистые размеры:

37:1787

clip_image038

38:2292



clip_image039

39:504

Дальше надел старый уплотнитель багажника с классики и подгоняем верхнюю рамку люка, относительно нижней она больше на 1,5 см по краям.

39:753

установка люка в крышу УАЗ 469

40:1258

Геометрию подгонять сложно, нужно прорезать.
Привариваем потом вырезанную часть крыши, всё нужно делать по месту, иначе поведёт и потом выровнять будет сложно.

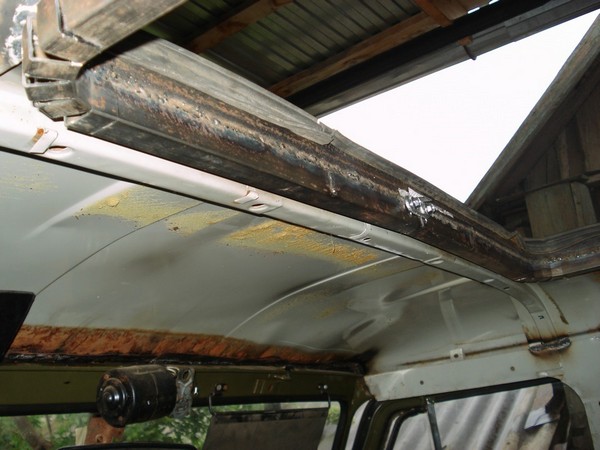

Уголок лежит на крыше, и до обшивки остаётся пространство, поэтому "горло" люка сделал из 25 профтрубы, расстояние в 5 мм заваривал.

40:1792

установка люка в крышу УАЗ 469

41:2297

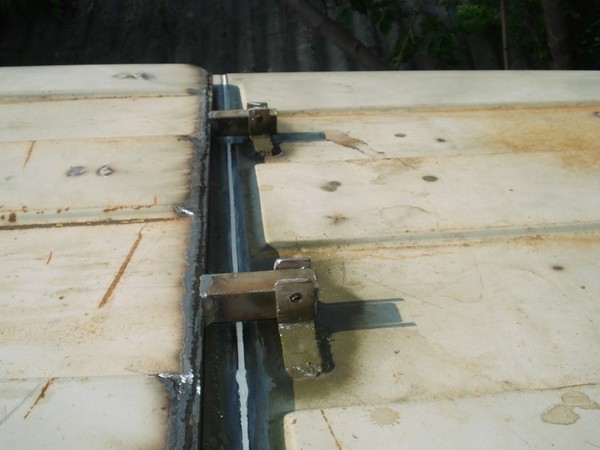

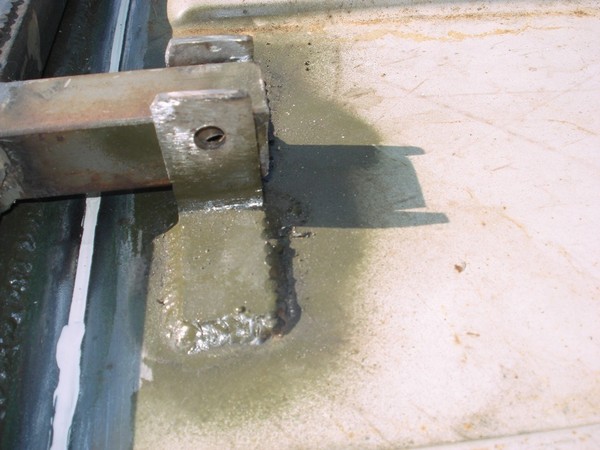

Дальше петли наварил 25 профтрубу, а на крыше уголок на 45.

41:105

clip_image042

42:610

clip_image043

43:1115

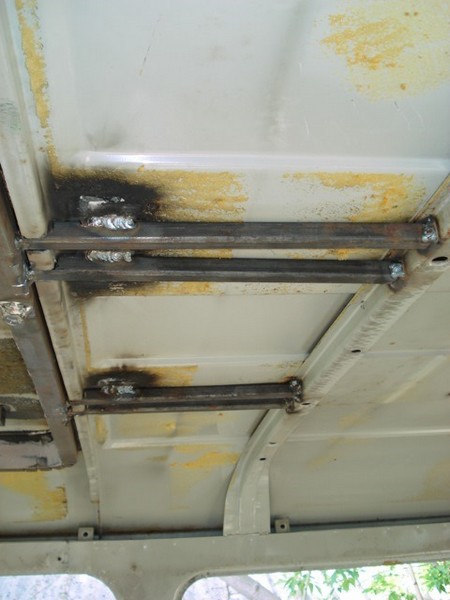

С обратной стороны что бы не рвало крышу усилил из 15 профтрубы.

43:1233

clip_image044

44:1738

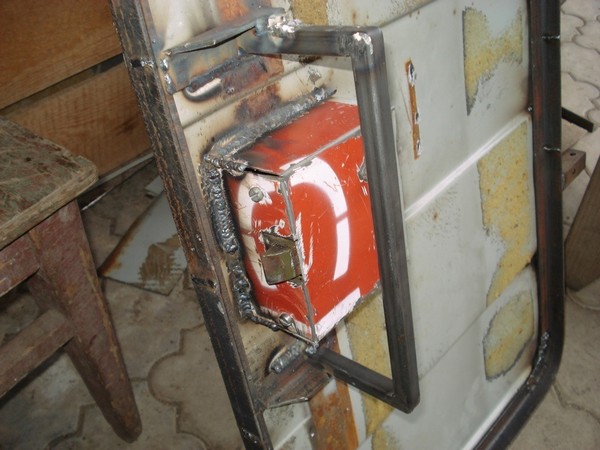

Замок старый с левой задней двери вварил в коробочку из металла, ну и ручку с 15 профтрубы.

44:1904

clip_image045

45:2409

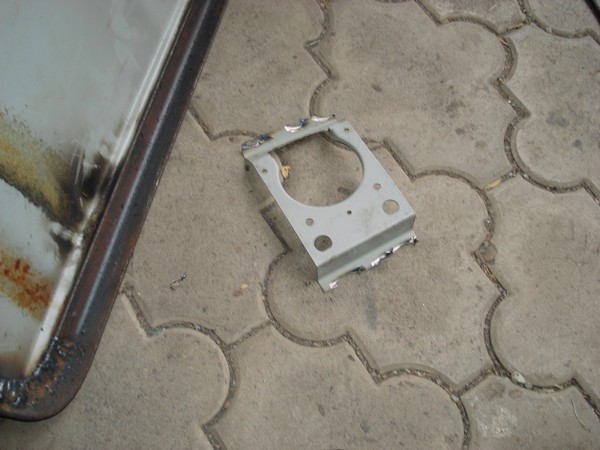

Срезал крепления плафона, он во всей крыше был приварен лучше любых других деталей, самая важная вещь наверно. Срезайте его последним, с ним очень удобно всё подгонять.

45:309

clip_image046

46:814

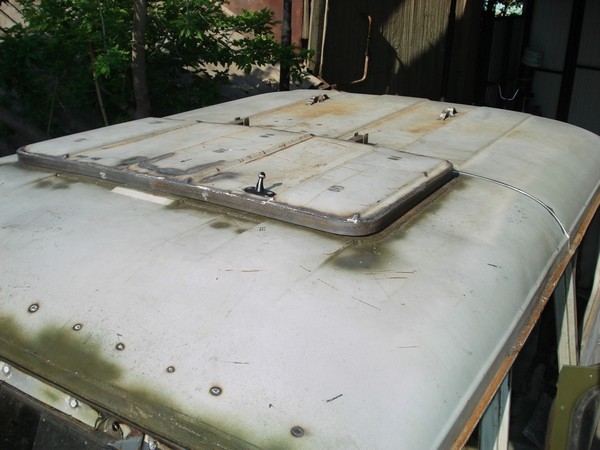

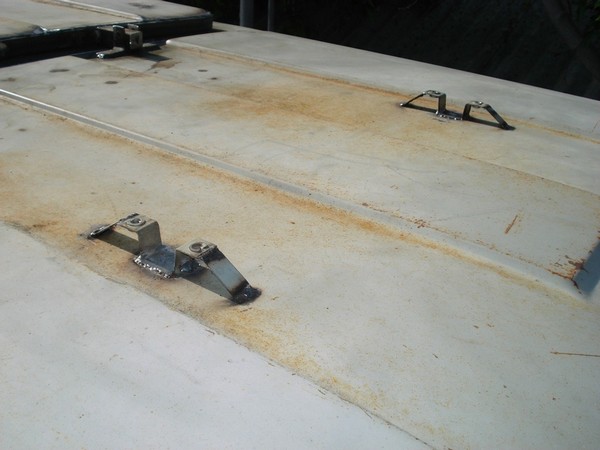

Для фиксации в открытом положении использовал стопора с задней двери буханки.

46:961

clip_image047

47:1466

clip_image048

48:1971

Завершение ремонта крыши УАЗ 469.

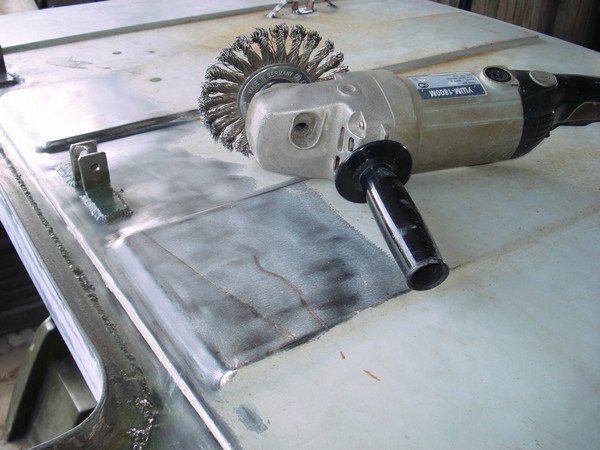

Сначала, зачистка щёткой.

48:2083



clip_image049

49:504

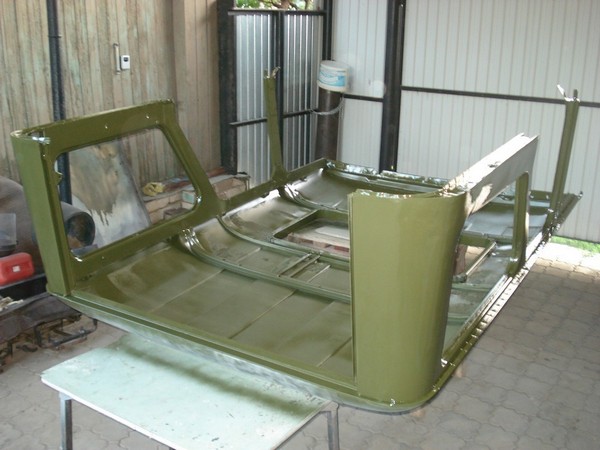

Затем съем и прокраска нижней части.

49:574

clip_image050

50:1079

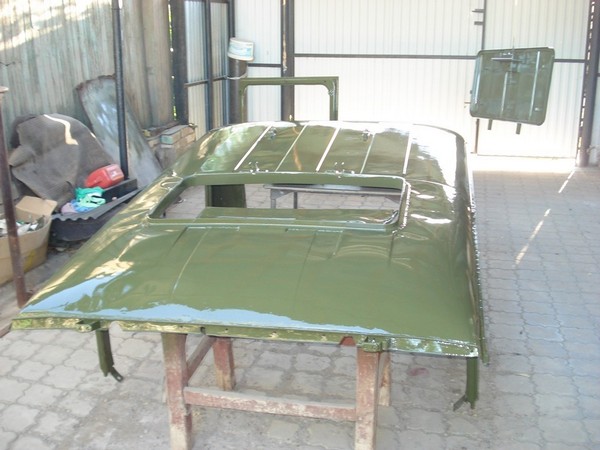

На следующий день перевернули для продолжения работ. Далее, использовался другой грунт (порозаполняющий ТОР), так как боди 992. Было принято решение класть его вторым слоем. При укладке вторым слоем, он стал рваться, почти по 5 мм. Пришлось смывать, растворителем отмачивать, шпателем счищать.

50:1612

установка люка в крышу УАЗ 469

51:2117

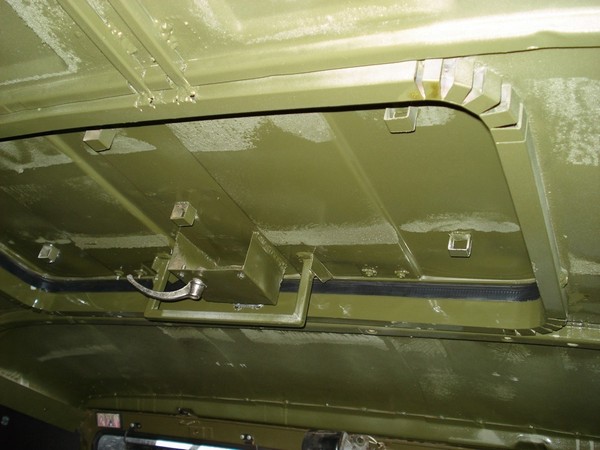

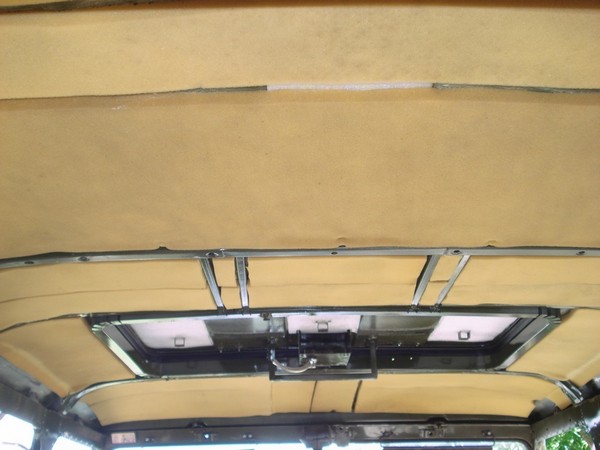

Затем установка и проклейка штатным поролоном, предварительно постиранным, добавил ещё изолона в рёбра. Клеил 88 моментом.

51:226

clip_image052

52:731

clip_image053

53:1236

установка люка в крышу УАЗ 469

54:1741

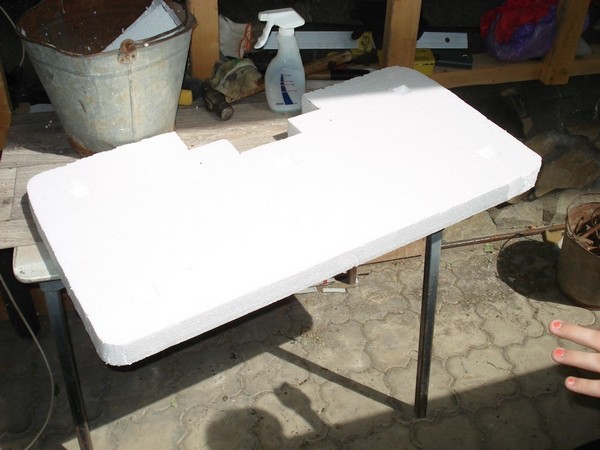

Для люка купил пенопласт

54:1790

clip_image055

55:2295



clip_image056

56:504

clip_image057

57:1009

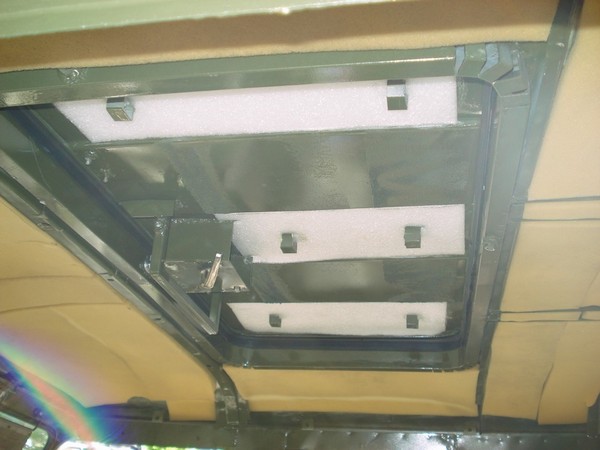

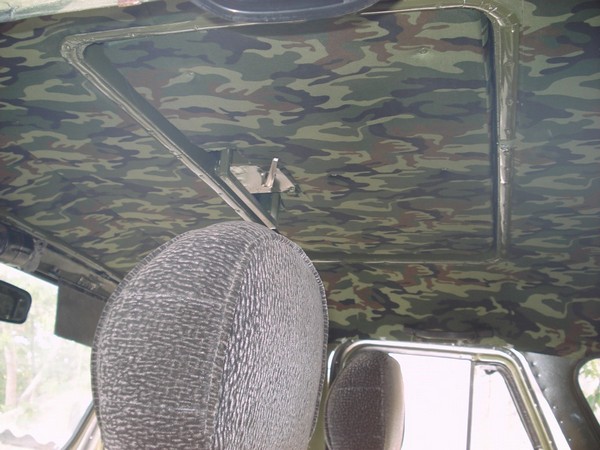

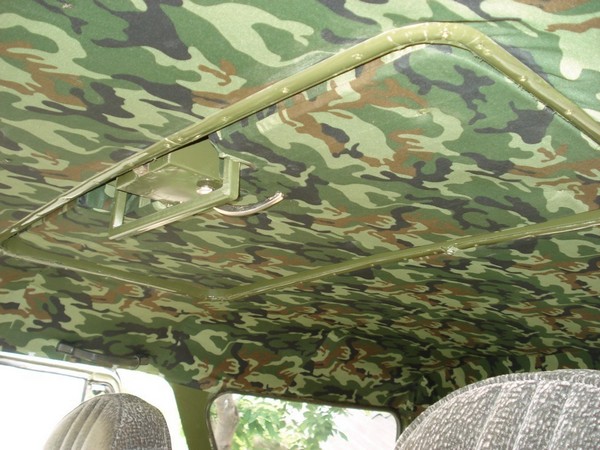

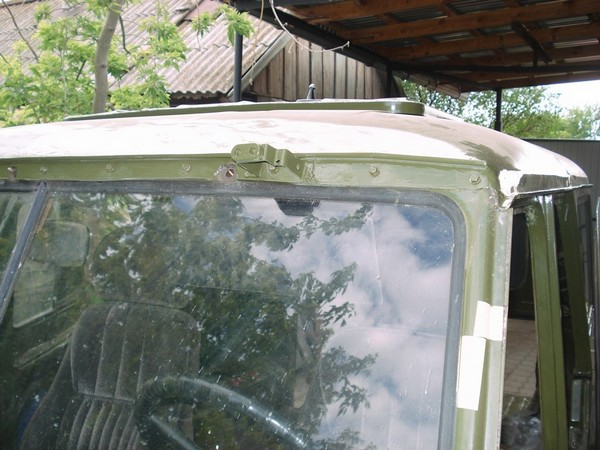

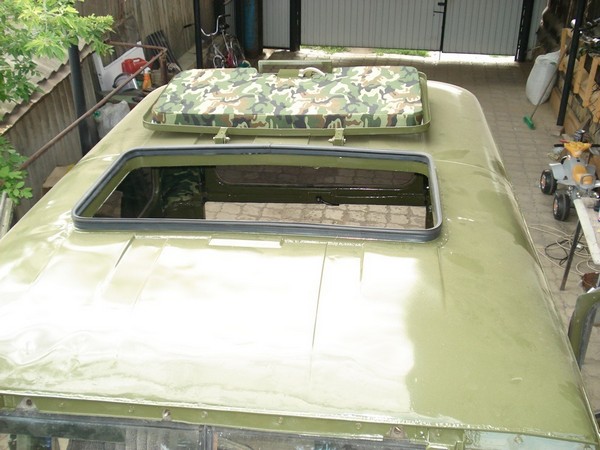

Обшивка обычной камуфлированной тканью. Сшили полотно по старым размерам и натянули.

57:1169

clip_image058

58:1674

clip_image059

59:2179



установка люка в крышу УАЗ 469

60:504

clip_image061

61:1009

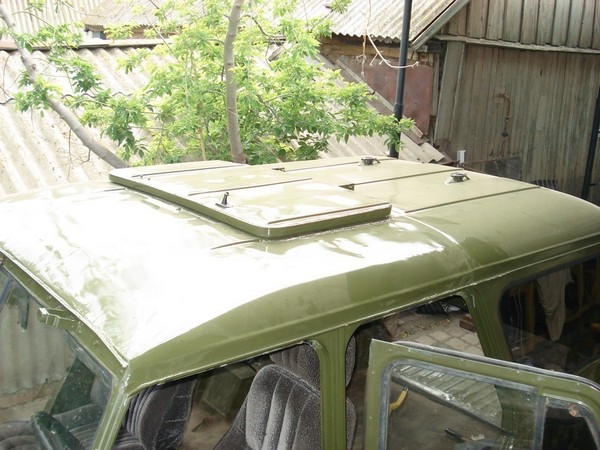

Ремонт крыши УАЗ 469 выполнен
