Ремонт ручного тормоза на ВАЗ 2108

Задача: усилить ручной тормоз от ВАЗ 2108

0:76

Ремонт ручного тормоза на ВАЗ 2108

1:581

 Ремонт ручного тормоза на ВАЗ 2108

2:1095

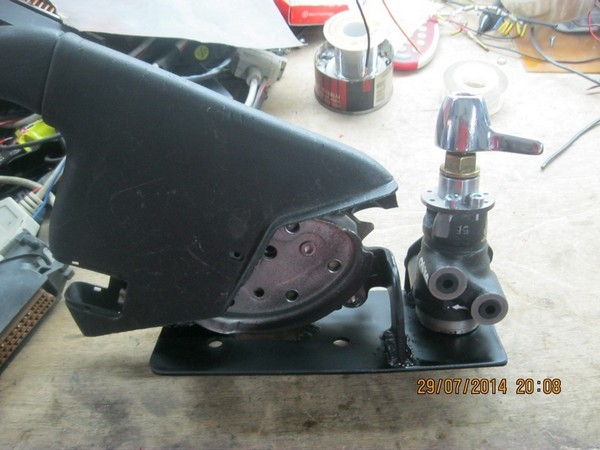

подошва к ручнику-приваривается, через отверстия прикручивается в штатное место

2:1247

Ремонт ручного тормоза на ВАЗ 2108

3:1752

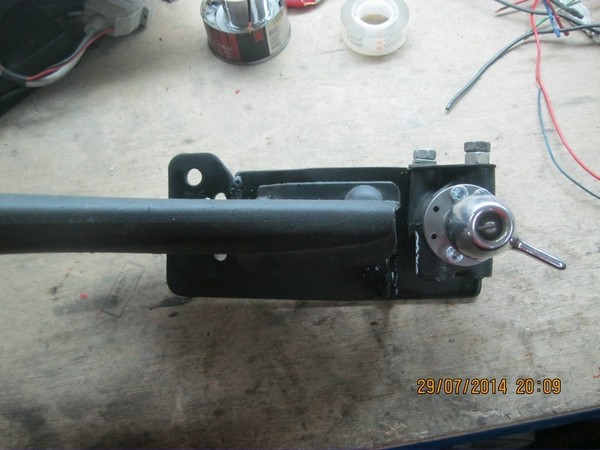

рычаг ручного тормоза от тойота надиа на ВАЗ 2108

3:1842

Ремонт ручного тормоза на ВАЗ 2108

4:2347

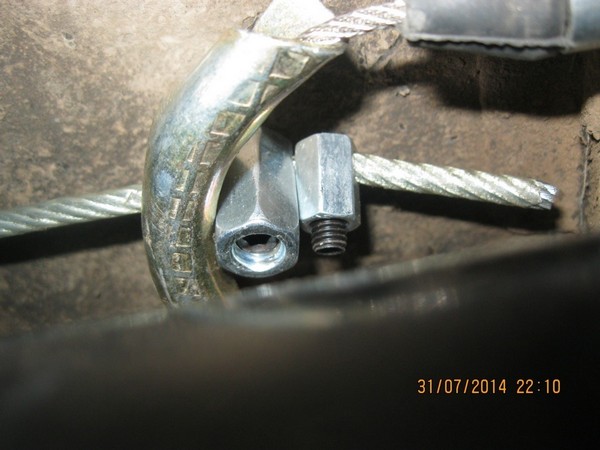

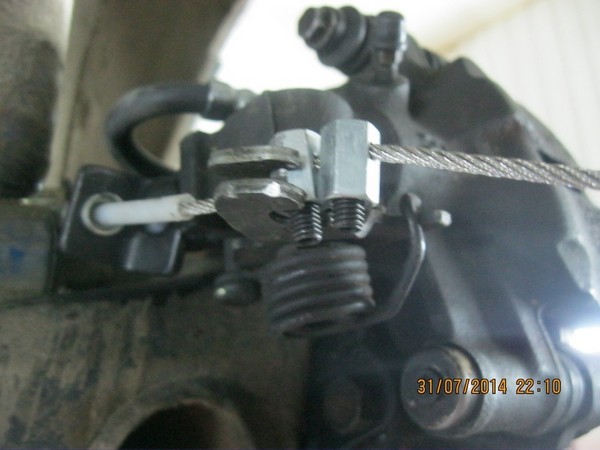

зажим- высокая DIN гайка м8, в ней просверлено отверстие сбоку д=3мм(диаметр троса) а снизу закручиваем конусный болт, под внутренний шестигранник 4,зажим м6 , изготовлен по той-же технологии

4:343

clip_image004

5:848

привод ручника- изготовлен из 3-х кожухов 2110,использован вожух и упорные втулки, соединительные втулки изготовлены на токарном станке-длинна втулки 30 мм., с обоих сторон на встречу друг-другу сделаны отверстия д=11мм.(по диаметру кожуха) на глубину 13мм, в центре сквозное отверстие 3,5мм. В кожухи продет трос из нержавейки д=3мм и конци этого троса зажаты DIN M8 гайками по 2шт.

5:1526

clip_image005

6:2031



ручник в салоне ВАЗ 2108

6:47

clip_image006

7:552

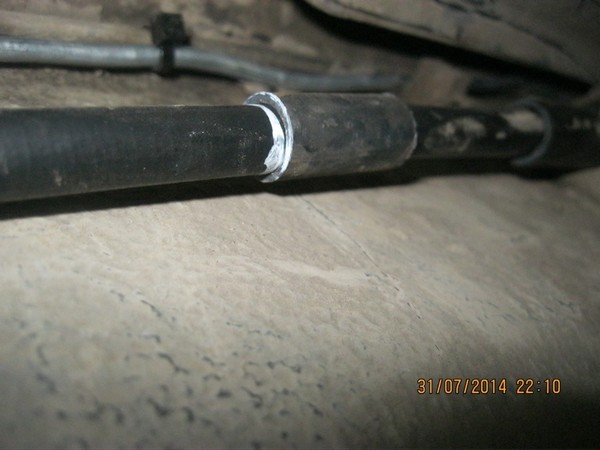

соединительные втулки 2шт с каждой стороны по одной, разместил на прямой(на изгибе не желательно-перетрет трос, будет клинить

7:785

стояночный тормоз, привод самопал.

7:854

усиление ручника ВАЗ 2108

8:1359

усиление ручника ВАЗ 2108

9:1864

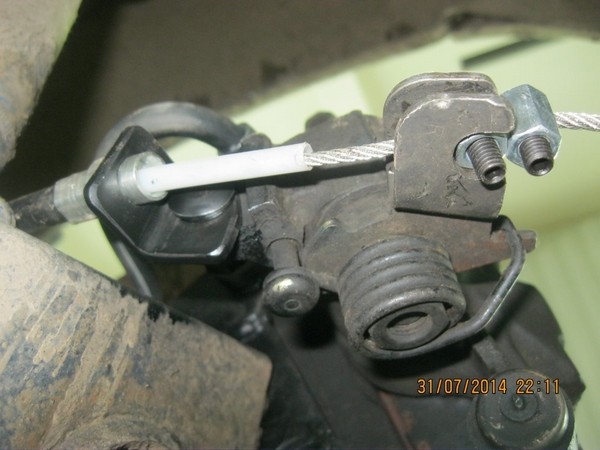

clip_image009

10:2369



ремонт ручника ВАз 2108

11:504

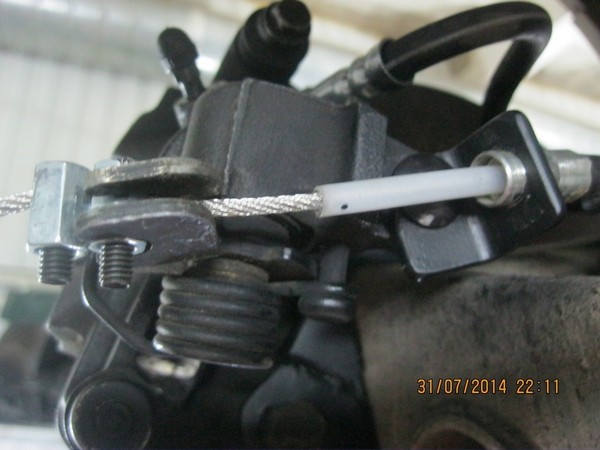

clip_image011

12:1009

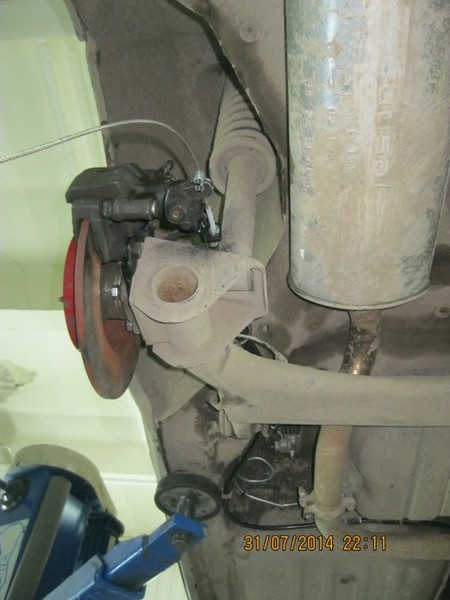

ремонт ручника ВАз 2108

13:1514

Результат: работы по усилению ручного тормоза ВАЗ 2108 выполнены.

13:1636
