Схемы электрических соединений для ВАЗ

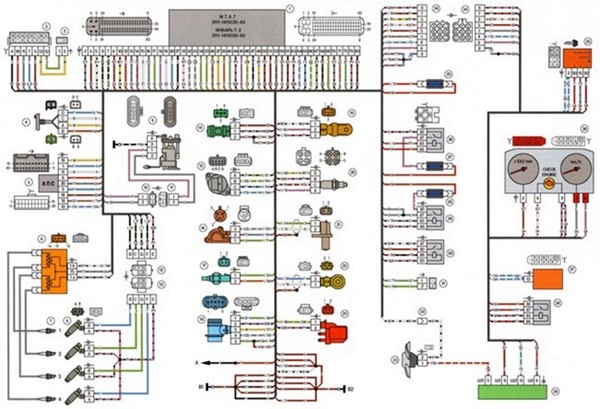

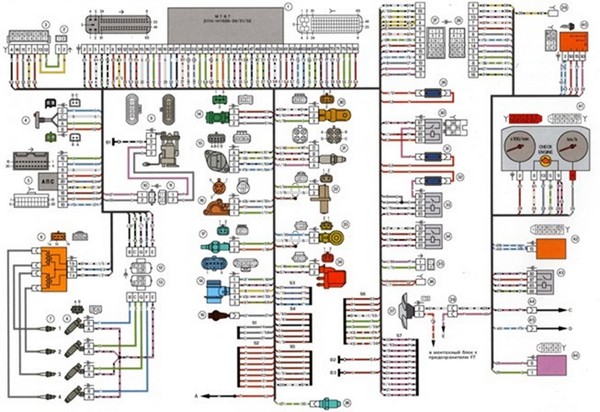

Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 11183

21114-1411020-30 , 21114-1411020-31,32

1. - контроллер;

2. - колодка жгута системы зажигания к жгуту салонной группы АБС;

3. - колодка диагностики;

4. - датчик-сигнализатор иммобилизатора;

5. - блок управления иммобилизатором;

6. - катушка зажигания;

7. - свечи зажигания;

8. - форсунки;

9. - электробензонасос;

10. - колодка жгута системы зажигания к жгуту датчика уровня топлива;

11. - колодка жгута датчика уровня топлива к жгуту системы зажигания;

12. - колодка жгута системы зажигания к жгуту форсунок;

13. - колодка жгута форсунок к жгуту системы зажигания;

14. - датчик скорости;

15. - регулятор холостого хода;

16. - датчик положения дроссельной заслонки;

17. - датчик температуры охлаждающей жидкости;

18. - датчик массового расхода воздуха;

19. - датчик контрольной лампы давления масла;

20. - датчик положения распределительного вала(фаз);

21. - датчик кислорода;

22. - датчик положения коленчатого вала;

23. - датчик детонации;

24. - электромагнитный клапан продувки адсорбера;

25. - датчик указателя температуры охлаждающей жидкости;

26. - колодка жгута системы зажигания к жгуту панели приборов;

27. - колодка жгута панели приборов к жгуту системы зажигания;

28. - предохранитель цепи питания контроллера;

29. - реле зажигания;

30. - предохранитель реле зажигания;

31. - предохранитель цепи питания электробензонасоса;

32. - реле электробензонасоса;

33. - реле электровентилятора;

34. - колодка жгута системы зажигания к соединителю кондиционера;

35. - колодка жгута системы зажигания к жгуту боковых дверей;

36. - электровентилятор системы охлаждения;

37. - контакты 2-клемных колодок жгута панели приборов и жгута переднего;

38. - диагностический разъём;

39. - выключатель зажигания;

40. - комбинация приборов;

41. - блок бортовой системы контроля;

42. - к дополнительному реле стартёра;

43. - контакты 8-клеммных колодок жгута панели приборов и жгута переднего;

44. - контакты 21-клеммных колодок жгута панели приборов и жгута заднего;

45. - маршрутный компьютер;

А,Е - к клемме "плюс" аккумуляторной батареи; В1 - точка заземления жгута датчика уровня топлива; В2,В3 - точки заземления жгута системы зажигания; С - к стартёру; D - к выключателю плафона освещения салона двери водителя;

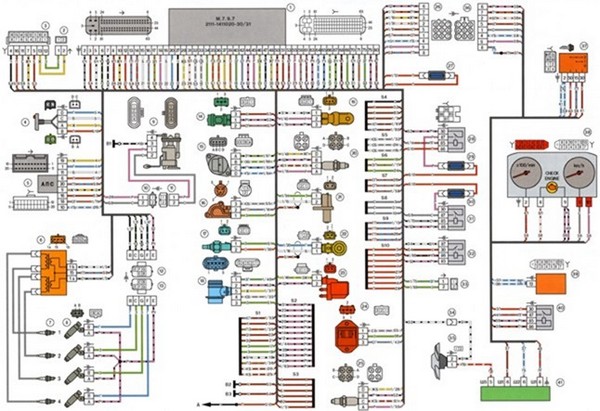

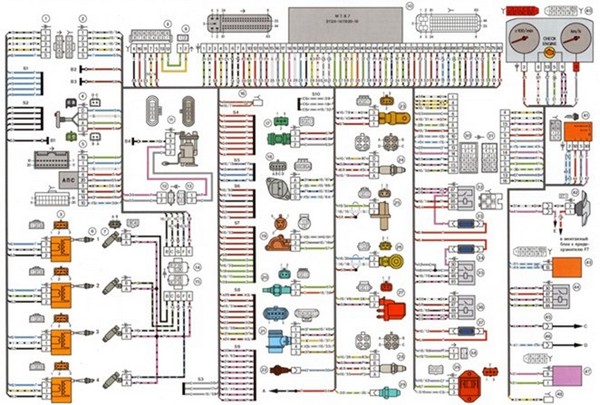

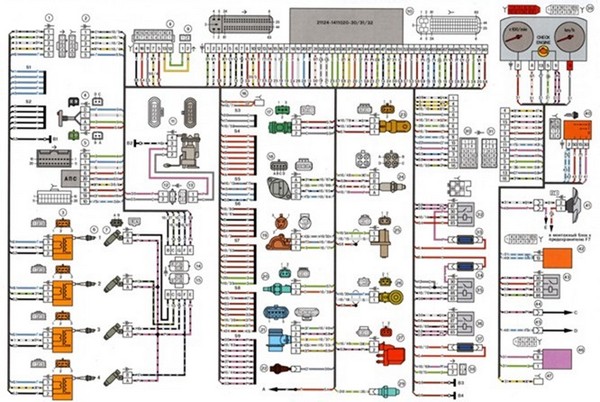

Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124

21124-1411020-30 , 21124-1411020-31,32

1. - колодка жгута проводов катушек зажигания к жгуту системы зажигания;

2. - колодка жгута системы зажигания к жгуту проводов катушек зажигания;

3. - катушки зажигания;

4. - датчик-сигнализатор иммобилизатора;

5. - блок управления иммобилизатором;

6. - свечи зажигания;

7. - форсунки;

8. - колодка диагностики;

9. - колодка жгута системы зажигания к жгуту салонной группы АБС;

10. - контроллер;

11. - электробензонасос;

12. - колодка жгута системы зажигания к жгуту датчика уровня топлива;

13. - колодка жгута датчика уровня топлива к жгуту системы зажигания;

14. - колодка жгута системы зажигания к жгуту форсунок;

15. - колодка жгута форсунок к жгуту системы зажигания;

16. - колодка жгута системы зажигания к жгуту боковых дверей;

17. - датчик скорости;

18. - регулятор холостого хода;

19. - датчик положения дроссельной заслонки;

20. - датчик температуры охлаждающей жидкости;

21. - датчик массового расхода воздуха;

22. - датчик контрольной лампы давления масла;

23. - датчик положения распределительного вала(фаз);

24. - датчик кислорода;

25. - датчик положения коленчатого вала;

26. - датчик детонации;

27. - электромагнтный клапан продувки адсорбера;

28. - датчик указателя температуры охлаждающей жидкости;

29. - колодка жгута системы зажигания к жгуту панели приборов;

30. - колодка жгута панели приборов к жгуту системы зажигания;

31. - реле зажигания;

32. - предохранитель реле зажигания;

33. - предохранитель цепи питания электробензонасоса;

34. - реле электробензонасоса;

35. - реле электровентилятора;

36. - предохранитель цепи питания контроллера;

37. - колодка жгута системы зажигания к соединителю кондиционера;

38. - комбинация приборов;

39. - выключатель зажигания;

40. - электровентилятор системы охлаждения;

41. - блок бортовой системы контроля;

42. - дополнительное реле стартёра;

43. - контакты 8-клеммных колодок жгута панели приборов и жгута переднего;

44. - контакты 21-клеммных колодок жгута панели приборов и жгута заднего;

45. - маршрутный компьютер;

46. - диагностический разъём;

А,Е - к клемме "плюс" аккумуляторной батареи; В1 - точка заземления жгута проводов катушек зажигания; В2 - точка заземления жгута датчика уровня топлива; В3,В4 - точки заземления жгута системы зажигания; С - к стартёру; D - к выключателю плафона освещения салона двери водителя;

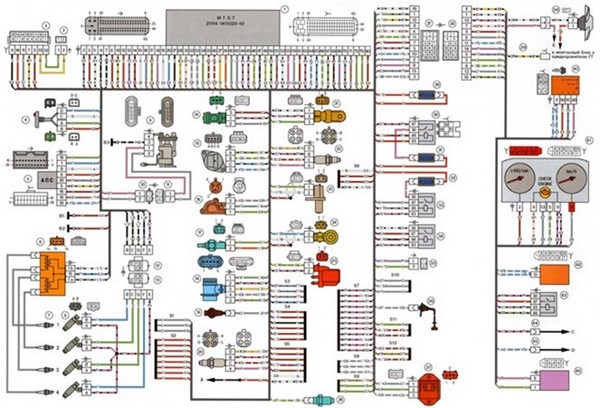

Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA SAMARA с двигателем 2111

2111-1411020-80, 2111-1411020-81,82

1. - контроллер;

2. - колодка жгута системы зажигания к жгуту салонной группы АБС;

3. - колодка диагностики;

4. - датчик-сигнализатор иммобилизатора(АПС);

5. - блок управления иммобилизатором(АПС);

6. - катушка зажигания;

7. - свечи зажигания;

8. - форсунки;

9. - электробензонасос;

10. - колодка жгута системы зажигания к жгуту электробензонасоса;

11. - колодка жгута датчика уровня топлива к жгуту системы зажигания;

12. - колодка жгута системы зажигания к жгуту форсунок;

13. - колодка жгута форсунок к жгуту системы зажигания;

14. - датчик скорости;

15. - регулятор холостого хода;

16. - датчик положения дроссельной заслонки;

17. - датчик температуры охлаждающей жидкости;

18. - датчик массового расхода воздуха;

19. - датчик положения распределительного вала(фаз);

20. - датчик кислорода;

21. - датчик положения коленчатого вала;

22. - датчик детонации;

23. - электромагнитный клапан продувки адсорбера;

24. - колодка жгута системы зажигания к жгуту панели приборов;

25. - предохранитель цепи питания контроллера;

26. - реле зажигания;

27. - предохранитель реле зажигания;

28. - предохранитель цепи питания электробензонасоса;

29. - реле электробензонасоса;

30. - реле электровентилятора;

31. - колодка жгута системы зажигания к жгуту кондиционера;

32. - колодки жгута системы зажигания к жгута переднего;

33. - электровентилятор системы охлаждения;

34. - колодка жгута панели приборов к жгуту системы зажигания;

35. - выключатель зажигания;

36. - комбинация приборов;

37. - блок бортовой системы контроля;

38. - реле стартёра;

39. - монтажный блок;

А - к клемме "плюс" аккумуляторной батареи; В1,В2 - точки заземления жгута системы зажигания;

2115-3724026-11 - Жгут системы зажигания;

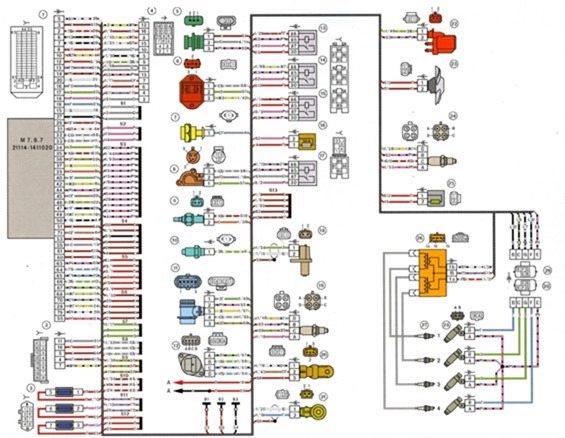

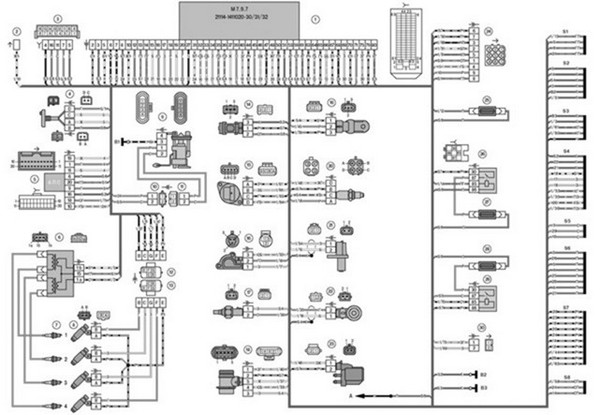

Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA SAMARA с двигателем 11183

21114-1411020-30, 21114-1411020-31,32

1. - контроллер;

2. - колодка жгута системы зажигания к жгуту панели приборов;

3. - колодка диагностики;

4. - датчик-сигнализатор иммобилизатора(АПС);

5. - блок управления иммобилизатором(АПС);

6. - катушка зажигания;

7. - свечи зажигания;

8. - форсунки;

9. - электробензонасос;

10. - колодка жгута системы зажигания к жгуту электробензонасоса;

11. - колодка жгута системы зажигания к жгуту форсунок;

12. - колодка жгута форсунок к жгуту системы зажигания;

13. - датчик скорости;

14. - регулятор холостого хода;

15. - датчик положения дроссельной заслонки;

16. - датчик температуры охлаждающей жидкости;

17. - датчик массового расхода воздуха;

18. - датчик положения распределительного вала(фаз);

19. - датчик кислорода;

20. - датчик положения коленчатого вала;

21. - датчик детонации;

22. - электромагнитный клапан продувки адсорбера;

23. - колодка жгута системы зажигания к жгуту панели приборов;

24. - предохранитель цепи питания контроллера;

25. - реле зажигания;

26. - предохранитель реле зажигания;

27. - предохранитель цепи питания электробензонасоса;

28. - реле электробензонасоса;

29. - колодка жгута системы зажигания к жгуту кондиционера;

А - к клемме "плюс" аккумуляторной батареи; B1 - точка заземления жгута датчика уровня топлива; В2,В3 - точки заземления жгута системы зажигания;

2115-3724026-70 - Жгут системы зажигания;

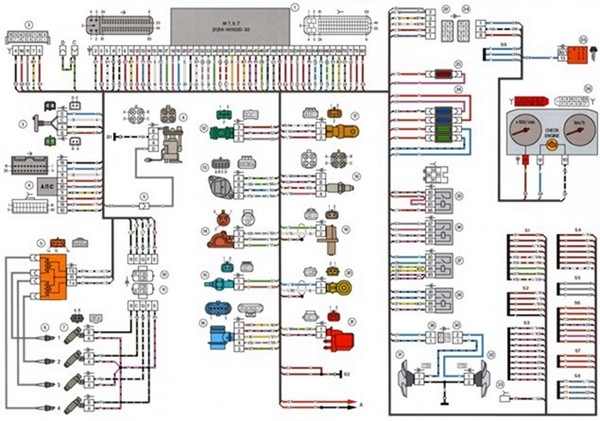

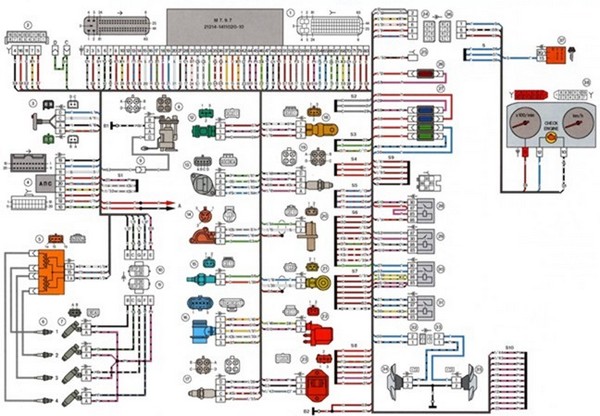

Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7 LADA 21214 с двигателем 21214

21214-1411020-30

1. - контроллер;

2. - колодка диагностики;

3. - датчик-сигнализатор иммобилизатора(АПС);

4. - блок управления иммобилизатором(АПС);

5. - катушка зажигания;

6. - свечи зажигания;

7. - форсунки;

8. - электробензонасос;

9. - колодка жгута системы зажигания к жгуту электробензонасоса;

10. - колодка жгута системы зажигания к жгуту форсунок;

11. - колодка жгута форсунок к жгуту системы зажигания;

12. - датчик скорости;

13. - регулятор холостого хода;

14. - датчик положения дроссельной заслонки;

15. - датчик температуры охлаждающей жидкости;

16. - датчик массового расхода воздуха;

17. - датчик положения распределительного вала(фаз);

18. - датчик кислорода;

19. - датчик положения коленчатого вала;

20. - датчик детонации;

21. - электромагнитный клапан продувки адсорбера;

22. - колодка жгута системы зажигания к жгуту панели приборов;

23. - предохранитель цепи питания контроллера;

24. - блок предохранителей;

25. - реле зажигания;

26. - реле электробензонасоса;

27. - реле электровентилятора левого;

28. - реле электровентилятора правого;

29. - колодка жгута системы зажигания к жгуту электровентиляторов;

30. - колодка жгута электровентиляторов к жгуту системы зажигания;

31. - электровентилятор системы охлаждения правый;

32. - электровентилятор системы охлаждения левый;

33. - к дополнительному реле стартёра;

34. - колодка жгута панели приборов к жгуту системы зажигания;

35. - выключатель зажигания;

36. - комбинация приборов;

А - к клемме "плюс" аккумуляторной батареи; В1 - точка заземления жгута датчика уровня топлива; В2 - точка заземления жгута системы зажигания;

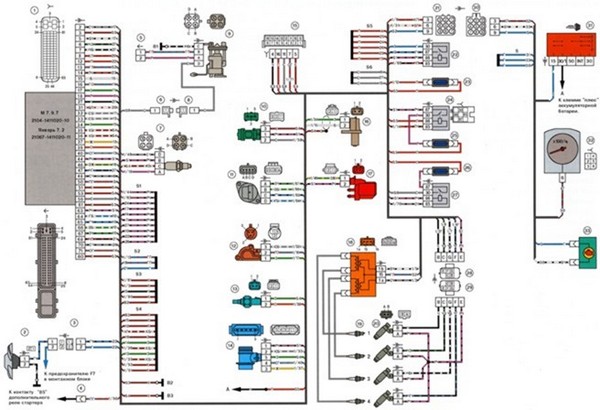

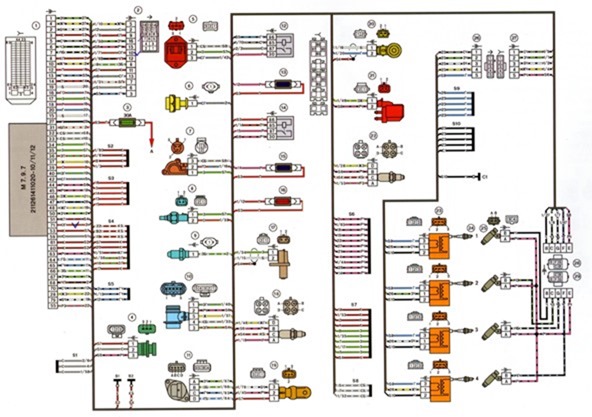

Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 21053, 2107, 21074 с двигателями 2104, 21067

2104-1411020-10, 21067-1411020-11,12

1. - контроллер;

2. - электровентилятор системы охлаждения;

3. - колодка жгута системы зажигания к жгуту левого брызговика;

4. - колодка жгута системы зажигания к жгуту правого брызговика;

5. - указатель уровня топлива;

6. - колодка жгута уровня топлива к жгуту датчика уровня топлива;

7. - датчик кислорода;

8. - колодка жгута датчика уровня топлива к жгуту системы зажигания;

9. - электробензонасос;

10. - датчик скорости;

11. - регулятор холостого хода;

12. - датчик положения дроссельной заслонки;

13. - датчик температуры охлаждающей жидкости;

14. - датчик массового расхода воздуха;

15. - колодка диагностики;

16. - датчик положения коленчатого вала;

17. - электромагнитный клапан продувки адсорбера;

18. - катушка зажигания;

19. - свечи зажигания;

20. - форсунки;

21. - колодка жгута системы зажигания к жгуту панели приборов;

22. - реле электровентилятора;

23. - предохранитель цепи питания контроллера;

24. - реле зажигания;

25. - предохранитель реле зажигания;

26. - предохранитель цепи питания электробензонасоса;

27. - реле электробензонасоса;

28. - колодка жгута системы зажигания к жгуту форсунок;

29. - колодка жгута форсунок к жгуту системы зажигания;

30. - колодка жгута панели приборов к жгуту системы зажигания;

31. - выключатель зажигания;

32. - комбинация приборов;

33. - табло антитоксичной системы двигателя;

А - к клемме "плюс" аккумуляторной батареи; В1 - точка заземления жгута датчика уровня топлива; В2,В3 - точка заземления жгута системы зажигания;

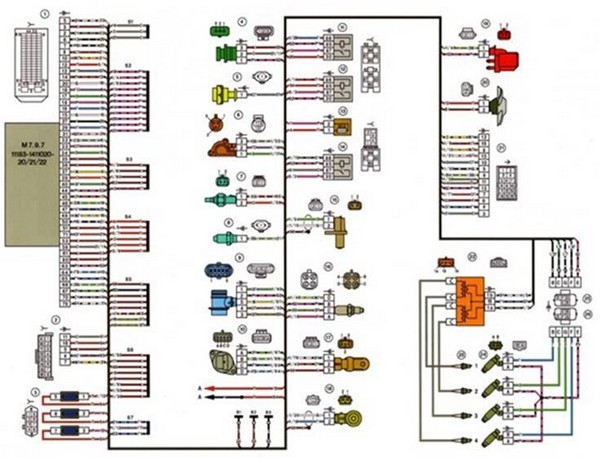

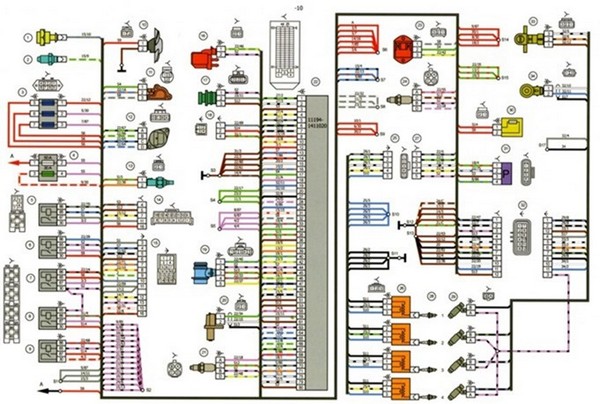

Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 11173, 11183, 11193 с двигателем 11183

11183-1411020-20, 11183-1411020-21,22

1. - контроллер;

2. - колодка диагностики;

3. - блок предохранителей дополнительный;

4. - датчик скорости;

5. - датчик контрольной лампы давления масла;

6. - датчик положения дроссельной заслонки;

7. - датчик температуры охлаждающей жидкости;

8. - датчик указателя температуры охлаждающей жидкости;

9. - датчик массового расхода воздуха;

10. - регулятор холостого хода;

11. - реле электровентилятора;

12. - реле зажигания;

13. - предохранитель;

14. - реле электробензонасоса;

15. - датчик положения коленчатого вала;

16. - датчик кислорода;

17. - датчик положения распределительного вала(фаз);

18. - датчик детонации;

19. - электромагнитный клапан продувки адсорбера;

20. - электровентилятор системы охлаждения;

21. - колодка жгута системы зажигания к жгуту панели приборов;

22. - катушка зажигания;

23. - свечи зажигания;

24. - форсунки;

25. - колодка жгута системы зажигания к жгуту форсунок;

26. - колодка жгута форсунок к жгуту системы зажигания;

А - к клемме "плюс" аккумуляторной батареи; В1,В2,В3 - точки заземления жгута системы зажигания;

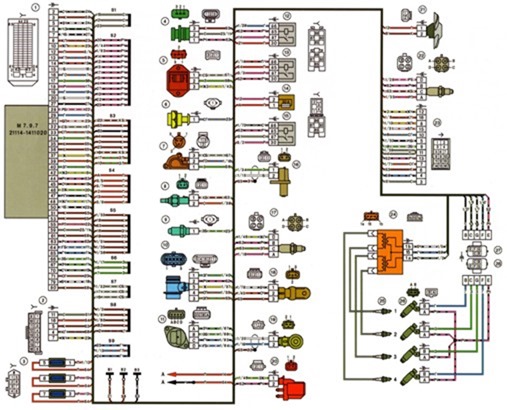

Схема электрических соединений ЭСУД ЕВРО-3 М7.9.7, M 73 LADA 2110 с двигателем 11183

21114-1411020-10

1. - контроллер;

2. - колодка жгута системы зажигания к жгуту салонной группы АБС;

3. - колодка диагностики;

4. - датчик-сигнализатор иммобилизатора;

5. - блок управления иммобилизатором;

6. - катушка зажигания;

7. - свечи зажигания;

8. - форсунки;

9. - электробензонасос;

10. - колодка жгута системы зажигания к жгуту датчика уровня топлива;

11. - колодка жгута датчика уровня топлива к жгуту системы зажигания;

12. - колодка жгута системы зажигания к жгуту форсунок;

13. - колодка жгута форсунок к жгуту системы зажигания;

14. - датчик скорости;

15. - регулятор холостого хода;

16. - датчик положения дроссельной заслонки;

17. - датчик температуры охлаждающей жидкости;

18. - датчик массового расхода воздуха;

19. - датчик контрольной лампы давления масла;

20. - датчик кислорода диагностический;

21. - датчик положения распределительного вала(фаз);

22. - датчик кислорода управляющий;

23. - датчик положения коленчатого вала;

24. - датчик детонации;

25. - электромагнитный клапан продувки адсорбера;

26. - датчик указателя температуры охлаждающей жидкости;

27. - колодка жгута системы зажигания к жгуту панели приборов;

28. - колодка жгута панели приборов к жгуту системы зажигания;

29. - предохранитель цепи питания контроллера;

30. - реле зажигания;

31. - предохранитель реле зажигания;

32. - предохранитель цепи питания электробензонасоса;

33. - реле электробензонасоса;

34. - реле электровентилятора;

35. - колодка жгута системы зажигания к соединителю кондиционера;

36. - датчик уровня масла;

37. - датчик неровной дороги;

38. - электровентилятор системы охлаждения;

39. - диагностический разъём;

40. - выключатель зажигания;

41. - комбинация приборов;

42. - блок бортовой системы контроля;

43. - реле стартёра;

44. - контакты 8-клеммных колодок жгута панели приборов и жгута переднего;

45. - контакты 21-клеммных колодок жгута панели приборов и жгута заднего;

46. - маршрутный компьютер;

А,Е - к клемме "плюс" аккумуляторной батареи; В1,В2 - точка заземления жгута системы зажигания; В3 - точки заземления жгута датчика уровня топлива; С - к стартёру; D - к выключателю плафона освещения салона двери водителя;

Схема электрических соединений ЭСУД ЕВРО-3 М7.9.7, M 73 LADA 2110 с двигателем 21124

21124-1411020-10

1. - колодка жгута проводов катушек зажигания к жгуту системы зажигания;

2. - колодка жгута системы зажигания к жгуту проводов катушек зажигания;

3. - катушки зажигания;

4. - датчик-сигнализатор иммобилизатора;

5. - блок управления иммобилизатором;

6. - свечи зажигания;

7. - форсунки;

8. - колодка диагностики;

9. - колодка жгута системы зажигания к жгуту салонной группы АБС;

10. - контроллер;

11. - электробензонасос;

12. - колодка жгута системы зажигания к жгуту датчика уровня топлива;

13. - колодка жгута датчика уровня топлива к жгуту системы зажигания;

14. - колодка жгута системы зажигания к жгуту форсунок;

15. - колодка жгута форсунок к жгуту системы зажигания;

16. - колодка жгута системы зажигания к жгуту боковых дверей;

17. - датчик скорости;

18. - регулятор холостого хода;

19. - датчик положения дроссельной заслонки;

20. - датчик температуры охлаждающей жидкости;

21. - датчик массового расхода воздуха;

22. - датчик контрольной лампы давления масла;

23. - датчик положения распределительного вала(фаз);

24. - датчик кислорода управляющий;

25. - датчик положения коленчатого вала;

26. - датчик детонации;

27. - электромагнтный клапан продувки адсорбера;

28. - датчик кислорода диагностический;

29. - датчик указателя температуры охлаждающей жидкости;

30. - колодка жгута системы зажигания к жгуту панели приборов;

31. - колодка жгута панели приборов к жгуту системы зажигания;

32. - реле зажигания;

33. - предохранитель реле зажигания;

34. - предохранитель цепи питания электробензонасоса;

35. - реле электробензонасоса;

36. - реле электровентилятора;

37. - предохранитель цепи питания контроллера;

38. - колодка жгута системы зажигания к соединителю кондиционера;

39. - датчик неровной дороги;

40. - комбинация приборов;

41. - выключатель зажигания;

42. - электровентилятор системы охлаждения;

43. - блок бортовой системы контроля;

44. - дополнительное реле стартёра;

45. - контакты 8-клеммных колодок жгута панели приборов и жгута переднего;

46. - контакты 21-клеммных колодок жгута панели приборов и жгута заднего;

47. - маршрутный компьютер;

48. - диагностический разъём;

А,Е - к клемме "плюс" аккумуляторной батареи; В1 - точка заземления жгута проводов катушек зажигания; В2,В3 - точки заземления жгута системы зажигания; В4 - точка заземления жгута датчика уровня топлива; С - к стартёру; D - к выключателю плафона освещения салона двери водителя;

Схема электрических соединений ЭСУД ЕВРО-3 М7.9.7 LADA SAMARA с двигателем 2111

2111-1411020-30

1. - контроллер;

2. - колодка жгута системы зажигания к жгуту салонной группы АБС;

3. - колодка диагностики;

4. - датчик-сигнализатор иммобилизатора(АПС);

5. - блок управления иммобилизатором(АПС);

6. - катушка зажигания;

7. - свечи зажигания;

8. - форсунки;

9. - электробензонасос;

10. - колодка жгута системы зажигания к жгуту датчика уровня топлива;

11. - колодка жгута датчика уровня топлива к жгуту системы зажигания;

12. - колодка жгута системы зажигания к жгуту форсунок;

13. - колодка жгута форсунок к жгуту системы зажигания;

14. - датчик скорости;

15. - регулятор холостого хода;

16. - датчик положения дроссельной заслонки;

17. - датчик температуры охлаждающей жидкости;

18. - датчик массового расхода воздуха;

19. - датчик положения распределительного вала(фаз);

20. - датчик кислорода управляющий;

21. - датчик положения коленчатого вала;

22. - датчик детонации;

23. - электромагнитный клапан продувки адсорбера;

24. - датчик неровной дороги;

25. - датчик кислорода диагностический;

26. - колодка жгута системы зажигания к жгуту панели приборов;

27. - предохранитель цепи питания контроллера;

28. - реле зажигания;

29. - предохранитель реле зажигания;

30. - предохранитель цепи питания электробензонасоса;

31. - реле электробензонасоса;

32. - реле электровентилятора;

33. - колодка жгута системы зажигания к жгуту кондиционера;

34. - колодки жгута системы зажигания к жгута переднего;

35. - электровентилятор системы охлаждения;

36. - колодка жгута панели приборов к жгуту системы зажигания;

37. - выключатель зажигания;

38. - комбинация приборов;

39. - блок бортовой системы контроля;

40. - реле стартёра;

41. - монтажный блок;

А - к клемме "плюс" аккумуляторной батареи; В1 - точка заземления жгута датчика уровня топлива; В2,В3 - точки заземления жгута системы зажигания;

Схема электрических соединений ЭСУД ЕВРО-3 М7.9.7 LADA 21214 с двигателем 21214

21214-1411020-10

1. - контроллер;

2. - колодка диагностики;

3. - датчик-сигнализатор иммобилизатора(АПС);

4. - блок управления иммобилизатором(АПС);

5. - катушка зажигания;

6. - свечи зажигания;

7. - форсунки;

8. - электробензонасос;

9. - колодка жгута системы зажигания к жгуту электробензонасоса;

10. - колодка жгута системы зажигания к жгуту форсунок;

11. - колодка жгута форсунок к жгуту системы зажигания;

12. - датчик скорости;

13. - регулятор холостого хода;

14. - датчик положения дроссельной заслонки;

15. - датчик температуры охлаждающей жидкости;

16. - датчик массового расхода воздуха;

17. - датчик кислорода диагностический;

18. - датчик положения распределительного вала(фаз);

19. - датчик кислорода управляющий;

20. - датчик положения коленчатого вала;

21. - датчик детонации;

22. - электромагнитный клапан продувки адсорбера;

23. - датчик неровной дороги;

24. - колодка жгута системы зажигания к жгуту панели приборов;

25. - реле стартёра;

26. - предохранитель цепи питания контроллера;

27. - блок предохранителей;

28. - реле зажигания;

29. - реле электробензонасоса;

30. - реле электровентилятора левого;

31. - реле электровентилятора правого;

32. - колодка жгута системы зажигания к жгуту электровентиляторов;

33. - колодка жгута электровентиляторов к жгуту системы зажигания;

34. - электровентилятор системы охлаждения правый;

35. - электровентилятор системы охлаждения левый;

36. - колодка жгута панели приборов к жгуту системы зажигания;

37. - выключатель зажигания;

38. - комбинация приборов;

Схема электрических соединений ЭСУД ЕВРО-3 М7.9.7, LADA 2170 с двигателем 21126

21126-1411020,-10

1. - контроллер;

2. - колодка жгута системы зажигания к жгуту панели приборов;

3. - блок предохранителей основной;

4. - датчик скорости;

5. - датчик неровной дороги;

6. - датчик контрольной лампы давления масла;

7. - датчик положения дроссельной заслонки;

8. - датчик температуры охлаждающей жидкости;

9. - датчик указателя температуры охлаждающей жидкости;

10. - датчик массового расхода воздуха;

11. - регулятор холостого хода;

12. - реле электробензонасоса;

13. - предохранитель цепи питания электробензонасоса (15А);

14. - реле зажигания;

15. - предохранитель реле зажигания (15А);

16. - предохранитель цепи питания контроллера (7,5А);

17. - датчик положения коленчатого вала;

18. - датчик кислорода управляющий;

19. - датчик положения распределительного вала(фаз);

20. - датчик детонации;

21. - электромагнитный клапан продувки адсорбера;

22. - датчик кислорода диагностический;

23. - катушка зажигания;

24. - свечи зажигания;

25. - форсунки;

26. - колодка жгута проводов катушек зажигания к жгуту системы зажигания;

27. - колодка жгута системы зажигания к жгуту проводов катушек зажигания;

28. - колодка жгута системы зажигания к жгуту форсунок;

29. - колодка жгута форсунок к жгуту системы зажигания;

А - к клемме "плюс" аккумуляторной батареи; В1,В2 - точки заземления жгута системы зажигания; C1 - точка заземления жгута проводов катушек зажигания;

Схема электрических соединений ЭСУД ЕВРО-3 М7.9.7 LADA 11173, 11183, 11193 с двигателем 11183

21114-1411020

1. - контроллер;

2. - колодка диагностики;

3. - блок предохранителей дополнительный;

4. - датчик скорости;

5. - датчик неровной дороги;

6. - датчик контрольной лампы давления масла;

7. - датчик положения дроссельной заслонки;

8. - датчик температуры охлаждающей жидкости;

9. - датчик указателя температуры охлаждающей жидкости;

10. - датчик массового расхода воздуха;

11. - регулятор холостого хода;

12. - реле электровентилятора;

13. - реле зажигания;

14. - предохранитель;

15. - реле электробензонасоса;

16. - датчик положения коленчатого вала;

17. - датчик кислорода управляющий;

18. - датчик положения распределительного вала(фаз);

19. - датчик детонации;

20. - электромагнитный клапан продувки адсорбера;

21. - электровентилятор системы охлаждения;

22. - датчик кислорода диагностический;

23. - колодка жгута системы зажигания к жгуту панели приборов;

24. - катушка зажигания;

25. - свечи зажигания;

26. - форсунки;

27. - колодка жгута системы зажигания к жгуту форсунок;

28. - колодка жгута форсунок к жгуту системы зажигания;

А - к клемме "плюс" аккумуляторной батареи; В1,В2,В3 - точки заземления жгута системы зажигания;

Схема электрических соединений ЭСУД ЕВРО-3 М7.9.7 LADA 11173, 11183, 11193 с двигателем 11183

21114-1411020

1. - контроллер;

2. - колодка диагностики;

3. - блок предохранителей дополнительный;

4. - колодка жгута системы зажигания к жгуту панели приборов;

5. - датчик скорости;

6. - датчик неровной дороги;

7. - датчик контрольной лампы давления масла;

8. - датчик положения дроссельной заслонки;

9. - датчик температуры охлаждающей жидкости;

10. - датчик указателя температуры охлаждающей жидкости;

11. - датчик массового расхода воздуха;

12. - регулятор холостого хода;

13. - реле дополнительное;

14. - реле электровентилятора;

15. - реле зажигания;

16. - предохранитель;

17. - реле электробензонасоса;

18. - датчик положения коленчатого вала;

19. - датчик кислорода управляющий;

20. - датчик положения распределительного вала(фаз);

21. - датчик детонации;

22. - электромагнитный клапан продувки адсорбера;

23. - электровентилятор системы охлаждения;

24. - датчик кислорода диагностический;

25. - резистор;

26. - катушка зажигания;

27. - свечи зажигания;

28. - форсунки;

29. - колодка жгута системы зажигания к жгуту форсунок;

30. - колодка жгута форсунок к жгуту системы зажигания;

А - к клемме "плюс" аккумуляторной батареи; В1,В2,В3 - точки заземления жгута системы зажигания;

Схема электрических соединений ЭСУД ЕВРО-3 М7.9.7 LADA 11174, 11184, 11194 с двигателем 11194

11194-1411020

1. - датчик контрольной лампы давления масла;

2. - датчик указатель температуры охлаждающей жидкости;

3. - блок предохранителей дополнительный;

4. - предохранители электровентиляторов системы охлаждения двигателя;

5. - реле электробензонасоса;

6. - реле электровентилятора системы охлаждения двигателя;

7. - реле зажигания;

8. - реле 2 электровентилятора системы охлаждения двигателя;

9. - реле 3 электровентилятора системы охлаждения двигателя;

10. - электровентилятор системы охлаждения двигателя;

11. - датчик положения дроссельной заслонки;

12. - регулятор холостого хода;

13. - датчик температуры охлаждающей жидкости;

14. - колодка диагностики;

15. - колодка жгута системы зажигания к колодке жгута панели приборов;

16. - электромагнитный клапан продувки адсорбера;

17. - датчик скорости;

18. - колодка жгута системы зажигания к колодке жгута панели приборов 2;

19. - датчик массового расхода воздуха;

20. - датчик положения коленчатого вала;

21. - датчик кислорода управляющий;

22. - контроллер;

23. - датчик неровной дороги;

24. - датчик кислорода диагностический;

25. - колодка жгута катушек зажигания к колодке жгута системы зажигания;

26. - катушки зажигания;

27. - колодка жгута системы зажигания к колодке жгута катушек зажигания;

28. - свечи зажигания;

29. - форсунки;

30. - резистор;

31. - датчик давления системы кондиционирования воздуха;

32. - колодка жгута системы зажигания к жгуту проводов форсунок;

33. - датчик положения распределительного вала(фаз);

34. - датчик детонации;

А - к клемме "плюс" аккумуляторной батареи;

11184-3724026-10 - Жгут проводов системы зажигания; 11184-3724036 - Жгут проводов форсунок; 1118-3724148-00 - Жгут проводов катушек зажигания;

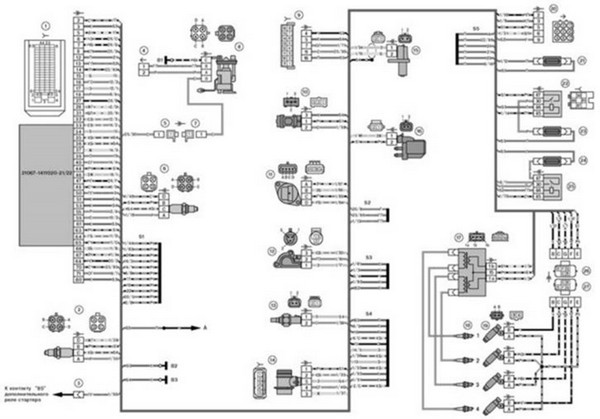

Схема электрических соединений ЭСУД ЕВРО-3 М 73 LADA 21054, 21074 с двигателями 21067

21067-1411020-21,22

1. - контроллер;

2. - датчик кислорода диагностический;

3. - колодка жгута системы зажигания к жгуту правого брызговика;

4. - колодка жгута системы зажигания к жгуту панели приборов (указатель уровня топлива);

5. - датчик кислорода управляющий;

6. - колодка жгута уровня топлива к жгуту системы зажигания;

7. – электро-бензонасос;

8. - колодка диагностики;

9. - датчик скорости;

10. - регулятор холостого хода;

11. - датчик положения дроссельной заслонки;

12. - датчик температуры охлаждающей жидкости;

13. - датчик массового расхода воздуха;

14. - датчик положения коленчатого вала;

15. - электромагнитный клапан продувки адсорбера;

16. - катушка зажигания;

17. - свечи зажигания;

18. - форсунки;

19. - колодка жгута системы зажигания к жгуту панели приборов;

20. - предохранитель цепи питания контроллера;

21. - реле зажигания;

22. - предохранитель реле зажигания;

23. - предохранитель цепи питания электро-бензонасоса;

24. - реле электро-бензонасоса;

25. - колодка жгута системы зажигания к жгуту форсунок;

26. - колодка жгута форсунок к жгуту системы зажигания;

А - к клемме "плюс" аккумуляторной батареи; В1 - точка заземления жгута датчика уровня топлива; В2, В3 - точка заземления жгута системы зажигания;

21074-3724026 - Жгут системы зажигания;

http://chipdiagnost.narod.ru/info-sxm.html#loc2

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.83 [3 Голоса (ов)]

68684

Метки: автомобильные электросхемы

Схемы электрических соединений для ВАЗ

Замена разъема датчика скорости в ВАЗ 2110, 2111, 2112

Оставьте свой комментарий

Оставить комментарий от имени гостя

Комментарии

Закрепленные

Понравившиеся

Схемы электрических соединений для ВАЗ

Замена разъема датчика скорости в ВАЗ 2110, 2111, 2112

Оставьте свой комментарий

Войдите под своим именем, чтобы оставить комментарий

Оставить комментарий от имени гостя

Комментарии

Закрепленные

Понравившиеся
