Сцепление Лада Калина

Содержание статьи:

0:37
  1. Виды и назначение сцепления Комплект для Калины 2
  2. Правила эксплуатации сцепления Калины
  3. Руководство по замене сцепления в Ладе Калина: снятие и установка
  4. Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

Сцепление Лада Калина

1:934

Нюансы замены сцепления на Калине

1:1002

Лада Калина — хороший автомобиль, мощный, выносливый. И все же в конструкции модели имеется ряд ненадежных элементов, которые с течением времени дают о себе знать.

1:1304

К их числу относится сцепление. Чтобы выявить неисправность и правильно ее устранить самостоятельно, без обращения в дорогостоящие автосервисы, важно знать, для чего предназначен механизм и как проводится замена сцепления на Калине.

1:1740

 Виды и назначение сцепления Комплект для Калины 2

1:1844

Сцепление — это устройство, предназначенное для передачи крутящего момента. Трос сцепления соединяет трансмиссию и силовой агрегат, обеспечивает старт, переключение шестерен в трансмиссии и торможение. От педали сцепления отходит рычажный механизм, который и приводит автомобиль в движение. Известно несколько видов сцепления, которые отличаются определенным набором параметров:

1:2552



· Механические

1:30

· электрические или комбинированные

1:101

· работающие в воздушной среде или в масляной ванне

1:199

· постоянно и попеременно замкнутые

1:269

· 1-, 2- или многодисковые

1:316

· с центральной пружиной или же с несколькими

1:403

· двухпоточные.

1:435

Как видно, вариантов достаточно много, поэтому замена сцепления Калина своими руками — процесс, требующий аккуратности, ознакомления с особенностями механизма и изучения подробной инструкции.

1:795

Варианты неисправностей механизма Пробуксовка. Как правило, она сначала наблюдается на высших передачах, но позднее переходит и на низшие. При увеличении оборотов мотора скорость автомобиля остается на прежней отметке, в итоге машина и вовсе отказывается двигаться. Параллельно с пробуксовкой появляется неприятный запах гари. Заметив эти 2 симптома, не стоит медлить. Замена троса сцепления — необходимый минимум, но проблема может быть еще серьезнее. Основная причина кроется в малом свободном ходе педали. Также могут износиться накладки и даже демонтироваться комплектующие детали. Инструкция по регулировке привода сцепления Неполное выключение сцепления. Такая проблема наблюдается во время включения 1 передачи, сопровождающегося скрежетом. Если закрыть на это глаза, вскоре полетит коробка передач. Причина неполадки — в увеличенном свободном ходе педали сцепления. Автомобиль Лада Калина движется рывками при включении сцепления. Нарушение плавности хода свидетельствует о сильном износе накладок, шайб, демпферных пружин и ведомого диска. Устранять проблему нужно немедленно. Проваливание педали. При нажатии педаль становится «ватной», непослушной, как следствие — сцепление включается не полностью. Слышен характерный шум, педаль не возвращается на место. Причина — в нарушении пружины, и без замены отдельных деталей, в том числе и тросика сцепления, не обойтись.

1:3339



Правила эксплуатации сцепления Калины

Здоровье вашего автомобиля напрямую зависит от того, как вы о нем заботитесь и насколько хорошо знаете элементарные правила поведения за рулем. Вот почему у бережливого хозяина ВАЗ 1-й модели может сохраняться в идеальном состоянии десятилетиями, а у лихого гонщика, который не удосуживается даже проверить масло, отличный автомобиль выходит из строя уже через год. Итак, что нужно знать водителю, который хотел бы стать другом своему автомобилю? Сцепление следует включать плавно, а выключать резко. Во время движения передачи включаются более быстро, чем первая, но ни в коем случае не с бросками. Никогда не держите автомобиль на подъеме на пробуксовке, лучше вспомните о стояночном тормозе. Когда зима приносит с собой суровые морозы и ледяные ветра, автомобилю приходится непросто: масло в моторе загустевает, поэтому стартер не в состоянии провернуть первичный вал коробки. Вот почему недопустимо запускать двигатель с включенным сцеплением. Только с выключенным или тогда, когда мотор немного прогреется и вы услышите его здоровое урчание. Если мотор вдруг заглох, нужно прогреть его еще немного. Некоторые новички ездят на Ладе Калине с прижатой педалью сцепления. Это одна из грубейших ошибок, которая и приводит к быстрой поломке. Левую ногу нужно держать рядом с педалью, но не на ней. Это все-таки не подставка для ног. Правильная и неправильная регулировка троса

1:2596



Правила эксплуатации сцепления Калины

2:504

Руководство по замене сцепления в Ладе Калина: снятие и установка

При замене ведомого диска сцепления желательно заменить и нажимной диск (корзину), даже если на его рабочей поверхности нет заметных следов износа. Дело в том, что в процессе эксплуатации изнашивается его рабочая поверхность и ослабевает жесткость диафрагменной пружины. Также необходимо заменить выжимной подшипник, если он имеет люфт, при вращении заедает или издает хорошо слышимый шум.

2:1352

Для выполнения работы потребуется оправка для центрирования ведомого диска сцепления.

2:1518

Снятие

2:1536

1. Снимаем коробку передач

2:1589

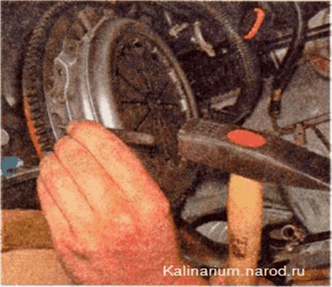

Если замена нажимного диска в сборе (корзины) не планируется, кернером помечаем его положение на маховике.

2:1789

Руководство по замене сцепления в Ладе Калина: снятие и установка

3:2294

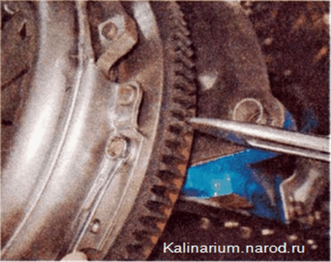

2. Торцовым или накидным ключом на 8 мм отворачиваем шесть болтов крепления корзины к маховику, удерживая маховик от проворачивания монтажной лопаткой или большой шлицевой отверткой.

3:344

Руководство по замене сцепления в Ладе Калина: снятие и установка

4:849

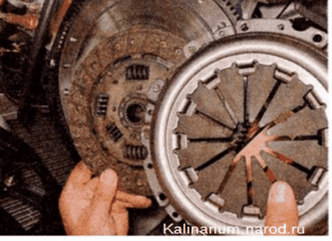

3. Снимаем корзину и ведомый диск.

4:915

Руководство по замене сцепления в Ладе Калина: снятие и установка

5:1420

4. Поддев шлицевой отверткой концы пружины, снимаем их с выступов муфты выжимного подшипника.

5:1596

Руководство по замене сцепления в Ладе Калина: снятие и установка

6:2101

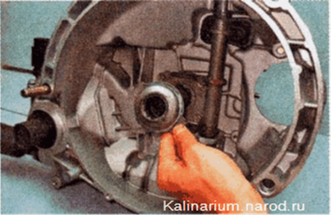

5. Снимаем с направляющей втулки выжимной подшипник в сборе с муфтой.

6:130

Руководство по замене сцепления в Ладе Калина: снятие и установка

7:635

6. Снимаем пружину.

7:674

Руководство по замене сцепления в Ладе Калина: снятие и установка

8:1179

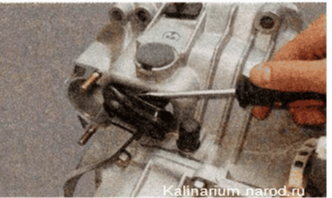

7. Для замены вилки и ее втулки, поддев отверткой, снимаем резиновый защитный чехол вилки выключения сцепления.

8:1387

Руководство по замене сцепления в Ладе Калина: снятие и установка

9:1892

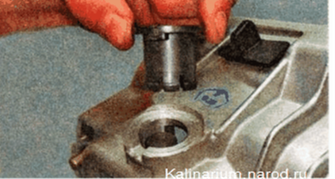

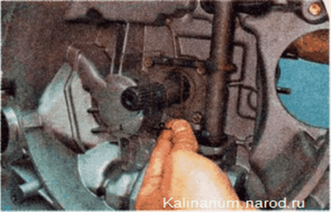

8. Вынимаем из отверстия картера пластмассовую втулку вилки.

9:2008



Руководство по замене сцепления в Ладе Калина: снятие и установка

10:504

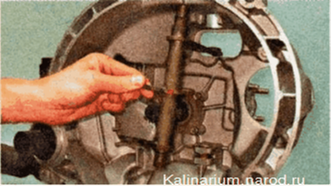

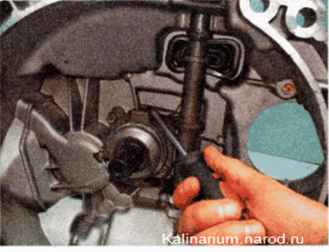

9. Сместив вверх, выводим из посадочного места нижний конец оси рычага вилки и снимаем вилку выключения сцепления.

10:718

Руководство по замене сцепления в Ладе Калина: снятие и установка

11:1223

Промываем снятые детали в керосине. Поврежденные и изношенные детали заменяем.

11:1372

Установка

11:1396

1. Очищаем от грязи и старой смазки шлицевую часть первичного вала коробки передач и направляющую втулку выжимного подшипника.

11:1634

2. Наносим на них и на рабочую поверхность оси вилки выключения сцепления тонкий слой смазки ШРУС-4.

11:1820

3. Устанавливаем в картер сцепления детали привода (вилку, пружину, выжимной подшипник) в последовательности, обратной снятию. Наносим на рабочую поверхность вилки пластичную смазку.

11:2160

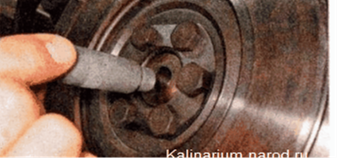

4. Вставляем центрирующую оправку в отверстие торца коленчатого вала.

11:132

Руководство по замене сцепления в Ладе Калина: снятие и установка

12:637

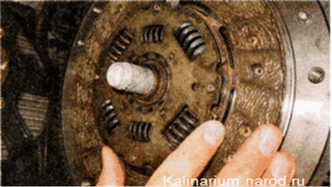

5. Устанавливаем на оправку ведомый диск сцепления, ориентируя его так, чтобы та сторона, где ступица диска выступает больше, была обращена к коробке передач.

12:930

Руководство по замене сцепления в Ладе Калина: снятие и установка

13:1435

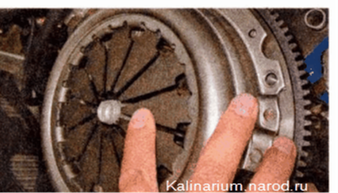

6. Устанавливаем корзину.

13:1486

Руководство по замене сцепления в Ладе Калина: снятие и установка

14:1991

7. Совместив ранее сделанные метки, торцовым ключом на 8 мм равномерно заворачиваем болты крепления корзины. Окончательно затягиваем болты моментом 19,1-30,9 Н-м (2,0-3,2 кгс-м).

14:2307



8. Удаляем центрирующую оправку.

14:63

9. Устанавливаем коробку передач в последовательности, обратной снятию.

14:200

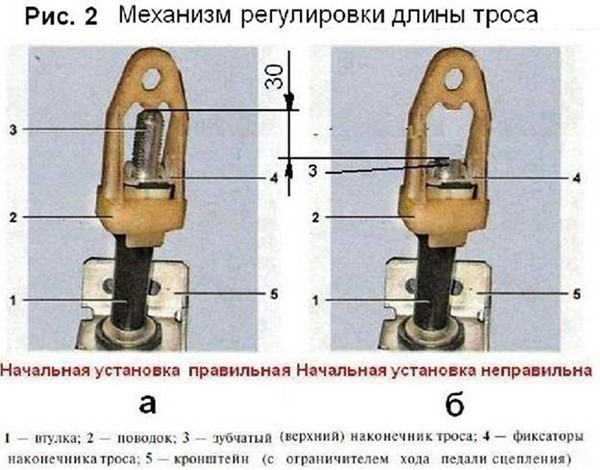

10. Проверяем работу привода выключения сцепления и регулируем длину троса.

14:343

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

Решил я поменять сцепление на своей калине, и на это было несколько причин.

14:572

Сцепление стало очень жестким в последнее время, при отпускании педали сцепления временами казалось, что тросик за что-то задевает и педаль как будто заедает, также передачи стало переключать все тяжелее, иногда появлялся скрежет при переключении на первую или заднюю передачи, в момент переключения передачи машина иногда дергалась, хотя в целом сцепление работало и не буксовало, да и пробег то у меня не большой, сейчас – 55 тыс. км.

14:1370

И может я бы и ездил так дальше, и не задумывался об этом, если бы не было с чем сравнить! Моя девушка катается на Гранте, так вот на ней очень легкая педаль и мягкое сцепление, очень тяжело было пересаживаться с одной машины на другую и ей и мне) Я уже даже задумался, а не взять ли мне следующую машину с автоматом, хотя я совсем не любитель автоматов, люблю максимально контролировать процесс управления авто. Но в пробках порой было очень непросто орудовать такой тугой педалью, и нога изрядно уставала.

14:2289



В этот момент я подумал, что хватит качать левую ногу, пора менять сцепление! Сразу в голову пришла мысль что вместе со сцеплением надо поменять тросик педали, мучиться со смазкой и шприцеванием старого не особо хотелось, да и стоит он как оказалось не особо дорого.

14:486

Выбором сцепления я решил заняться заранее и изучив данную тему на калина и приора форумах я понял что все не так просто)
Сцепление бывает 2х типов 8-ое и 10-ое. Многие понятия не имеют какое сцепление стоит у них в машине – пока его не снимут. Такое положение дел меня не устраивало, ведь так выбор сцепления ограничится тем, что могут предложить в том месте, где будут его менять.

14:1177

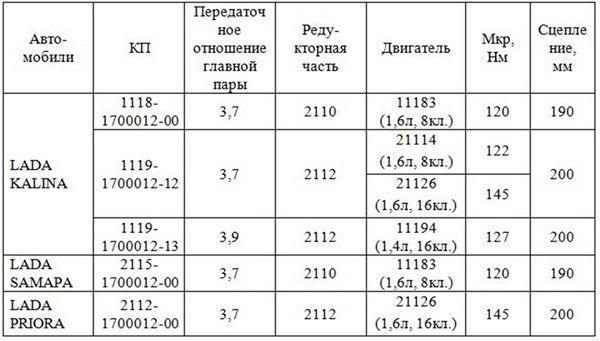

Есть от АвтоВАЗа одно интересное информационное письмо — № 4-10 от 26 ЯНВ 2010, № 23000/106, в котором расписано какое сцепление должно стоять в зависимости от КПП и мотора. Таблица вполне логичная, но не удивлюсь если у АвтоВАЗа бывают исключения)

14:1617

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

15:2122



информационное письмо — № 4-10 от 26 ЯНВ 2010, № 23000/106

15:92

Также, я выяснил, что сцепление должно быть разное на калины с мотором 1,4 16кл. и 1,6 16кл. На калины с приоромотором 1,6 16кл. сцепление должно быть усиленное.

15:371

Фирму самого комплекта сцепления я выбирал недолго, хотя все хвалят разные фирмы, у меня есть доверие только к фирме Valeo.
Тем более у них есть комплект специально для Приоры и Калины с двигателем 1,6 16кл. В этот комплект не входит выжимной подшипник, только диск и корзина сцепления, может оно и к лучшему, я слышал, что с выжимными подшипниками Valeo есть проблемы, они шумят, и вообще якобы пластиковые, а не железные.

15:1126

Таким образом был выбран комплект из сцепления Valeo, выжимного подшипника INA и стандартного троса сцепления производства ДААЗ. Все это было заказно на exist.ru

15:1412

— Lada — 21703-1601180-10 — Муфта сцепления — 540,08 руб.

15:1500

— Lada — 11180-1602210-00 — Трос сцепления — 557,21 руб.

15:1586

— Valeo — 828 003 — Сцепление, комплект — 4 684,72 руб.

15:1675

ИТОГО — 5782 руб.

15:1712

Сразу хочу отметить, что сцепление совсем не дешевое, а если быть точнее то самое дорогое из всех возможных вариантов, но оно того стоит! Слышал что люди покупали такое же сцепление в магазине намного дешевле, но хватало его не надолго и упаковка различалась с тем, что приходило из exist-а. Так что тут лучше не экономить чтобы не нарваться на подделку, которых я думаю не мало.

15:2396



Вот фото комплекта:

15:38

1. Выжимной подшипник INA

15:86

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

16:591

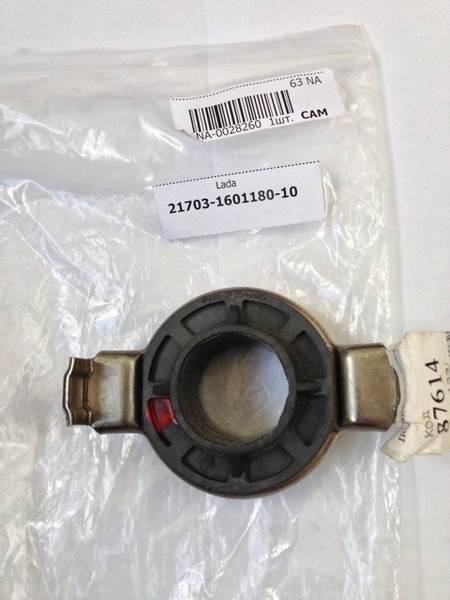

Выжимной подшипник 21703-1601180-10

16:647

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

17:1152

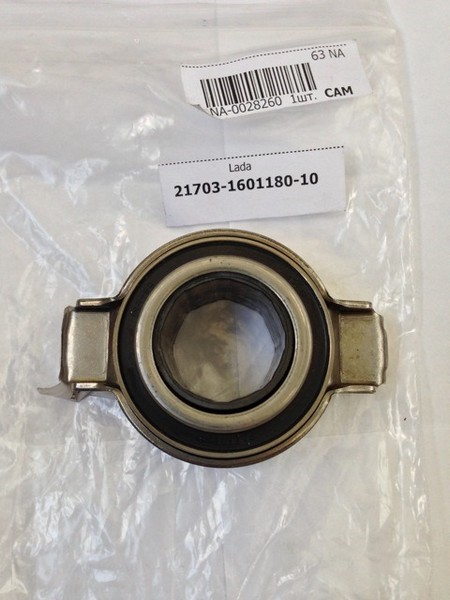

Выжимной подшипник 21703-1601180-10

17:1208

2. Трос сцепления ДААЗ

17:1253

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

18:1758

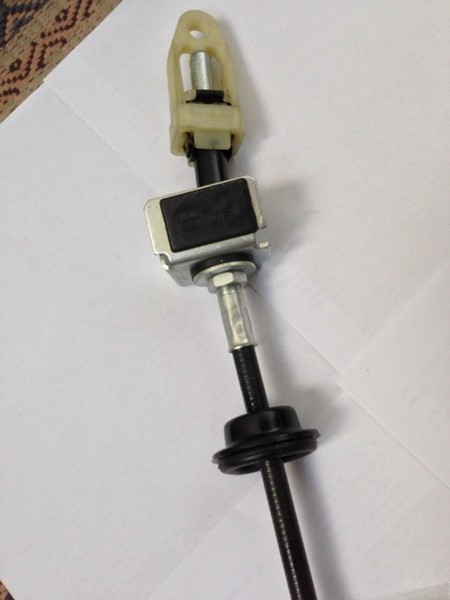

Трос сцепления 11180-1602210-00

18:1806

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

19:2311

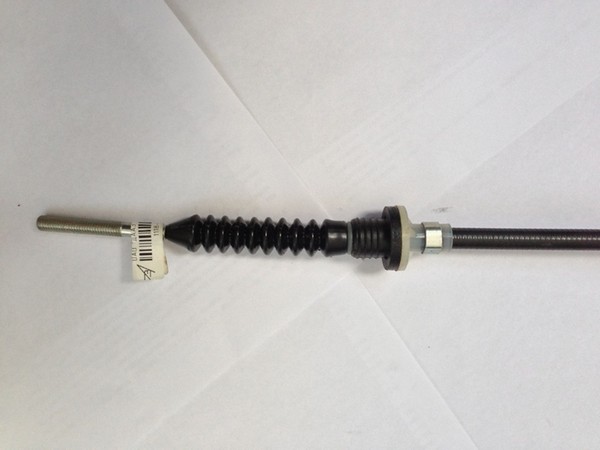

Трос сцепления 11180-1602210-00

19:47

Про трос хочется сказать отдельно, многие смазываю его маслом либо еще чем-то из шприца. Так как я купил новый трос, и он был очень легким, я ограничился добавлением силиконовой смазки между тросом и оболочкой.

19:432

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

20:937

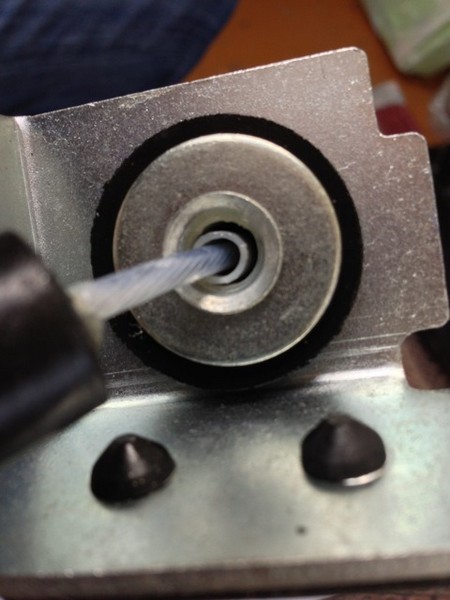

Смазка троса сцепления

20:983

3. Комплект сцепления VALEO

20:1033

Качество сцепления и упаковки не вызывает сомнений, все было запечатано в вакуумной упаковке, везде где нужно имеются надписи Valeo и т.д. Само сцепление сделано на заводе в Турции.

20:1362

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

21:1867

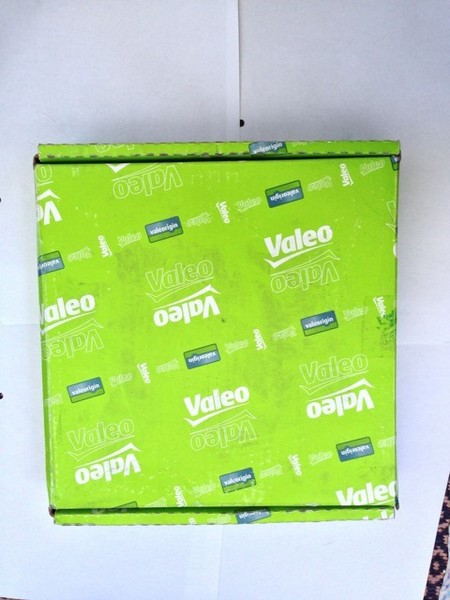

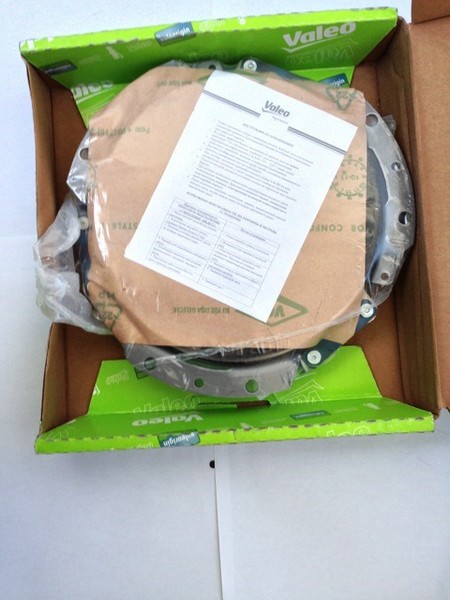

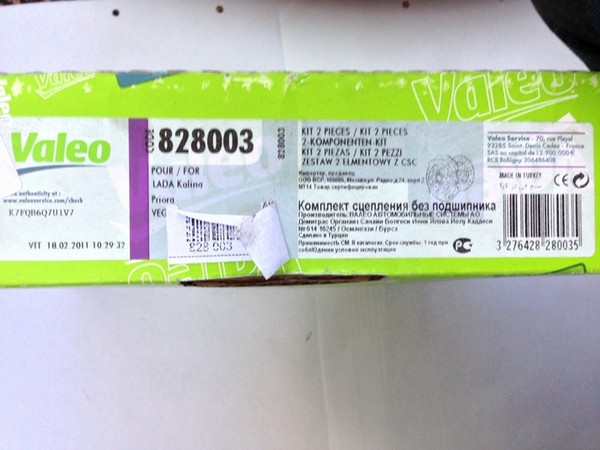

Сцепление Valeo 828003 — коробка

21:1921

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

22:2426



Сцепление Valeo 828003 – этикетка

22:55

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

23:560

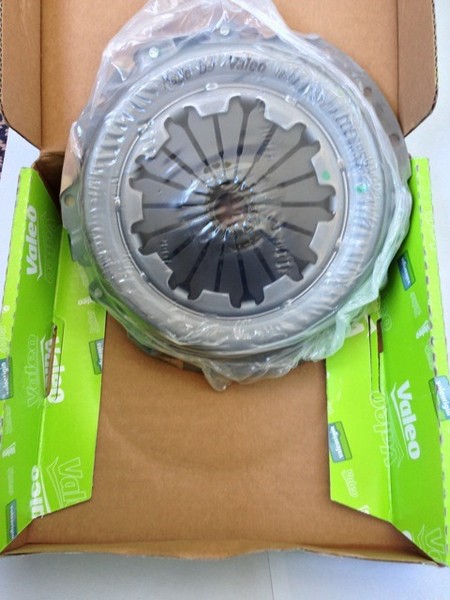

Сцепление Valeo 828003 – вакуумная упаковка

23:635

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

24:1140

Сцепление Valeo 828003 – вакуумная упаковка

24:1215

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

25:1720

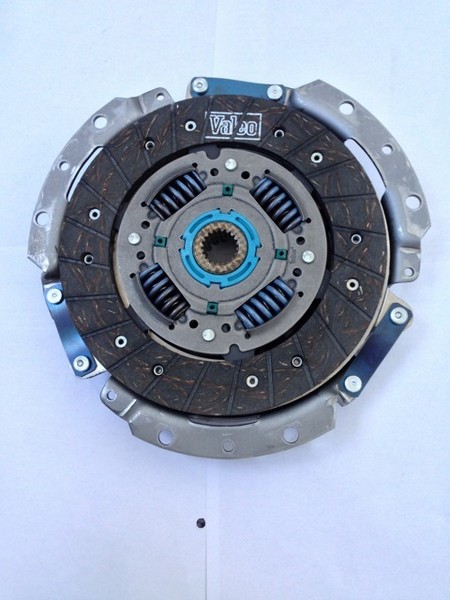

Сцепление Valeo 828003 – диск и корзина

25:1786

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

26:2291

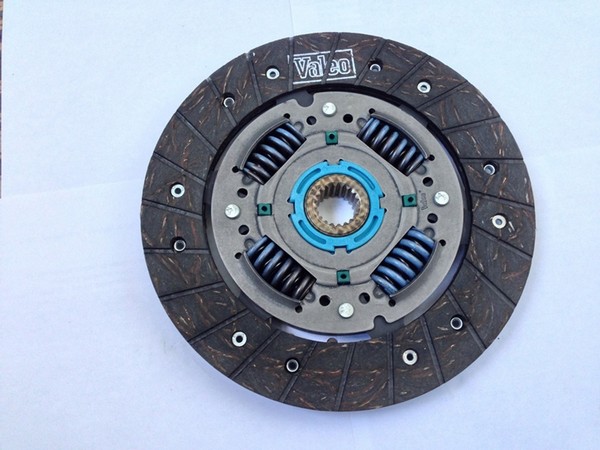

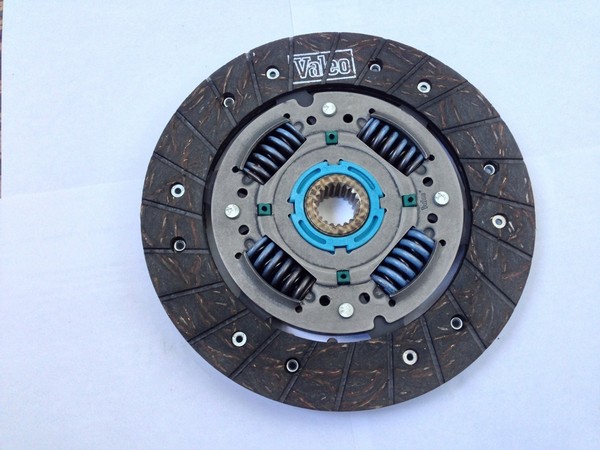

Сцепление Valeo 828003 – диск

26:47

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

27:552

Сцепление Valeo 828003 – диск с другой стороны

27:631

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

28:1136

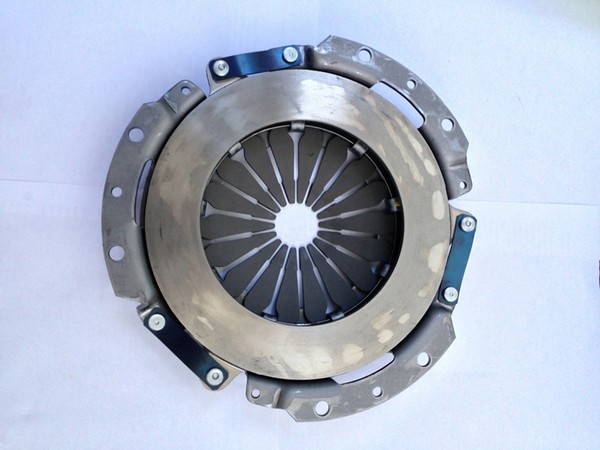

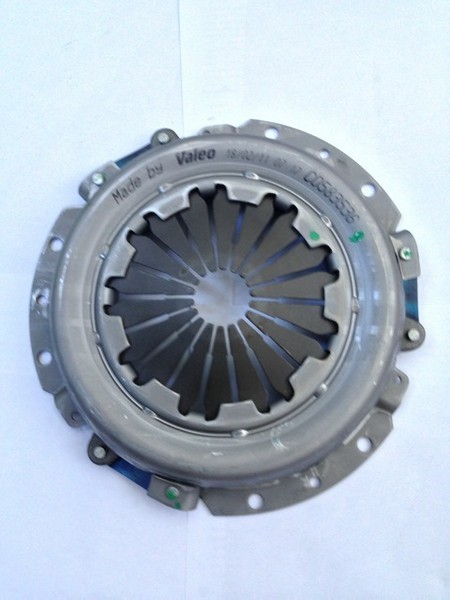

Сцепление Valeo 828003 – корзина

28:1190

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

29:1695

Сцепление Valeo 828003 – корзина с другой стороны

29:1780

После того как весь комплект был готов встал вопрос о том, как же его поменять, можно и самому, только для этого понадобиться подъемник или яма, помощник и опыт) Так что решено было отдать машину профессионалам в сервис. Т.к. машина уже не на гарантии то выбрал небольшой сервис с молодыми, но опытными ребятами, которые и поменяли мне все за 3 часа.

29:2413



Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

30:504

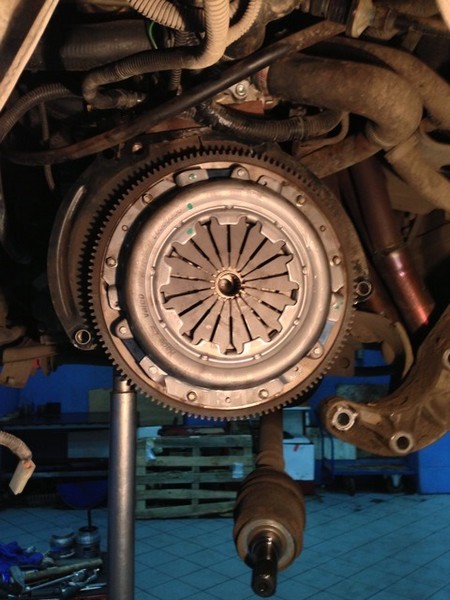

Замена сцепления

30:539

А именно слили из коробки масло, сняли ее, поменяли сцепление, поставили коробку, залили масла (ТНК Trans KP Super 75W-90 чуть выше максимальной отметки) поменяли тросик.

30:834

За все попросили 2150р. + 1000 руб. стоило масло.

30:916

На машине был установлен комплект сцепления фирмы LUK для Приоры, причем диск не стерся до конца и мог бы еще поработать, в сервисе сказали что корзина посинела, а выжимной заметно люфтил.

30:1259

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

31:1764

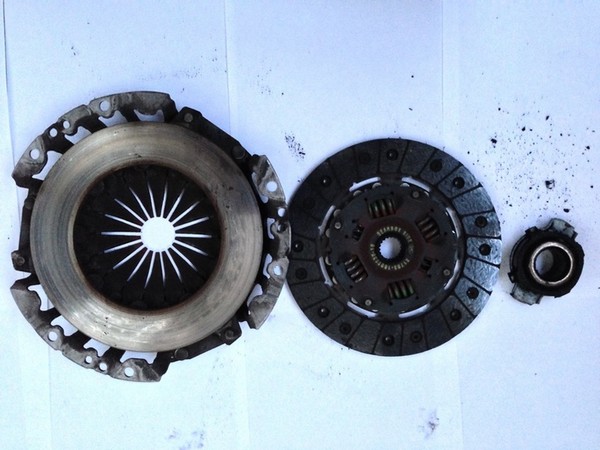

Заводской комплект сцепления LUK Приора

31:1839

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

32:2344

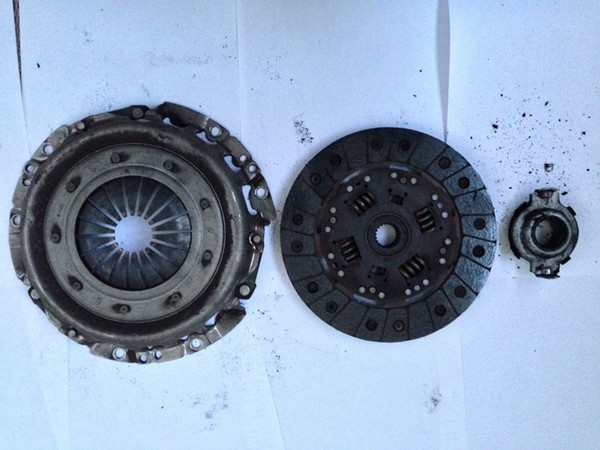

Заводской комплект сцепления LUK Приора с другой стороны

32:105

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

33:610

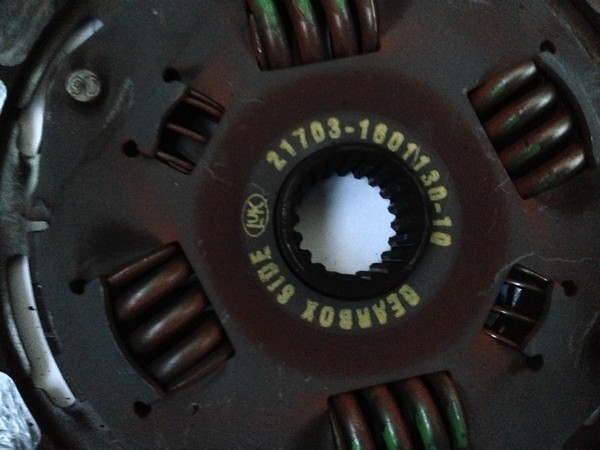

Заводской диск сцепления LUK 21703-1601130-10

33:681

Трос сцепления был не в лучшем виде, резиновый пыльник был порван, трос двигался с большим трудом.

33:863

Замена сцепления в Ладе Калина 1,6 16кл. VALEO 828003

34:1368

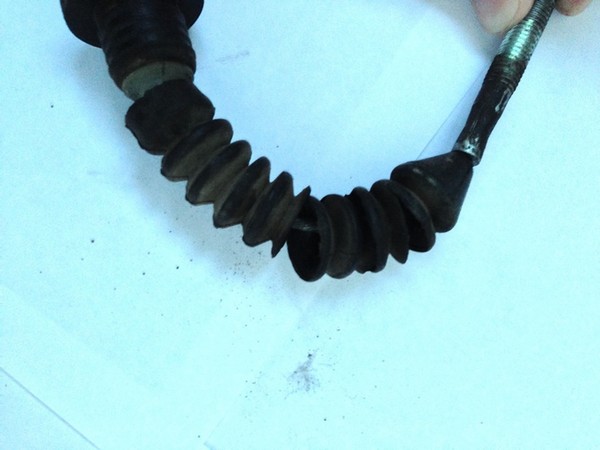

Заводской трос сцепления – резиновый пыльник порван

34:1469

Теперь о самом интересном – впечатления:

34:1548

— Педаль сцепления стало очень легкой, не зря хвалят Valeo за его легкость. Педаль стала легче чем на Гранте, можно нажимать пальцем, первое время было очень непривычно, сначала вдавливал ее со всей силы в пол. В общем, впечатления от вождения улучшились в несколько раз!

34:2039



— Передачи стали включаться легче, конечно коробка осталась старой, но положительный эффект заметен очень хорошо.

34:213

— Плавность хода отличная, трогаться очень просто, ничего не дергается, все очень мягко и комфортно, при переключении передач все также проходит очень плавно.

34:507

Так что всем, кто задумывается о замене сцепления на калину с двигателем от приоры – я рекомендую такой комплект! Конечно получилось не дешево, но результат того стоил.

34:818

http://expertvaz.ru/lada-kalina/zamena-remont-vybrat-datchik-tros-scepleniya.html, http://www.kalinarium.narod.ru/html/3-4.html, https://www.drive2.ru/l/1989412/

34:983
