Тарировка модифицированного ДТВ из ДТОЖ для ВАЗ 2110, 2111, 2112
Сегодня, я расскажу, как можно точно откалибровать ДТВ (Датчик Температуры Воздуха).
Для чего вообще это нужно?! Дело в том, что на выводах каналов АЦП, к которым подключается ДТВ, установлены резисторы, которые вносят свою поправку в показания датчика. Таким образом, тарировка ДТВ, подключенного к 44 ноге Января 5.1, не подойдет к тому же ДТВ, подключенном к 51 ноге, потому, что сопротивление на 44 ноге — 1КОм, а на 51 ноге 4,7КОм. Так же, свою роль вносят естественные потери на проводах и соединениях. В итоге, сигнал, который видит ЭБУ, может отличатся от того сигнала, который мы замерили на датчике, т.е. Январь видит показания с датчика с искажениями. В добавок, ко всему этому безобразию, датчики, сами по себе не идеальны и могут иметь погрешности и расхождения. Поэтому, калибровку любого датчика, особенно не стандартного, лучше производить прямиком на машине.
Ближе к делу. В качестве ДТВ, я использую модифицированный ДТОЖ, с оголенным термоэлементом. ДТВ подключен к 44 контакту Января.
В интернете, для него была найдена тарировка, но я решил откалибровать его более точно с помощью термопары.

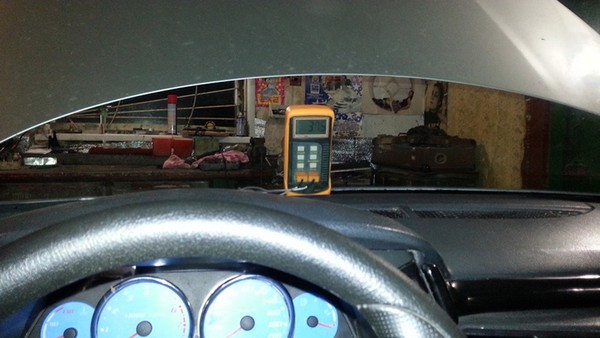

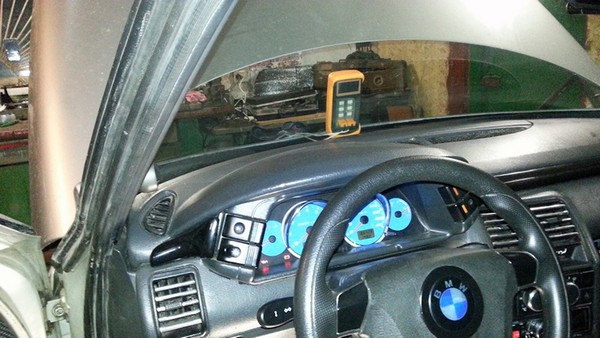

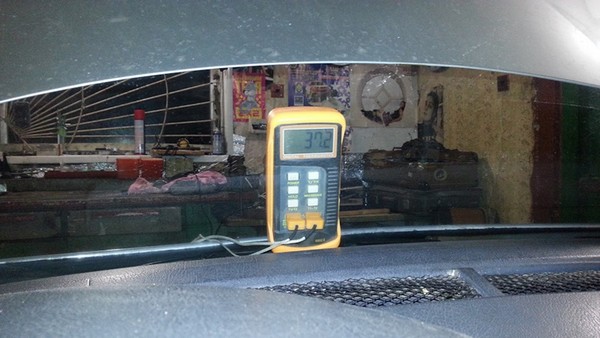

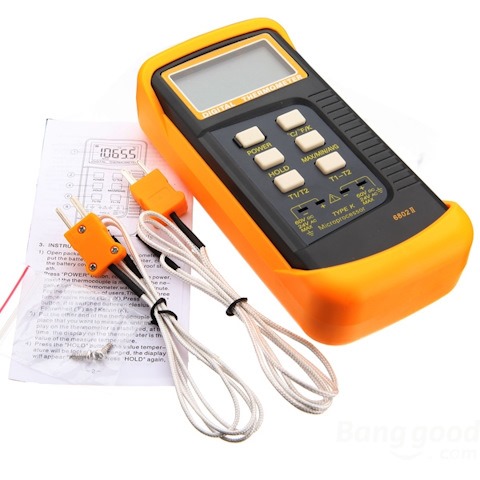

Для измерений, я использовал цифровой, двухканальный термометр с заявленной точностью 0,1С. Стоимость такого приборчика, у китайцев в районе 1000руб.

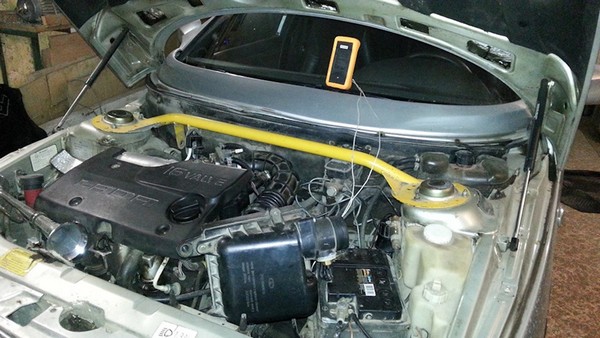

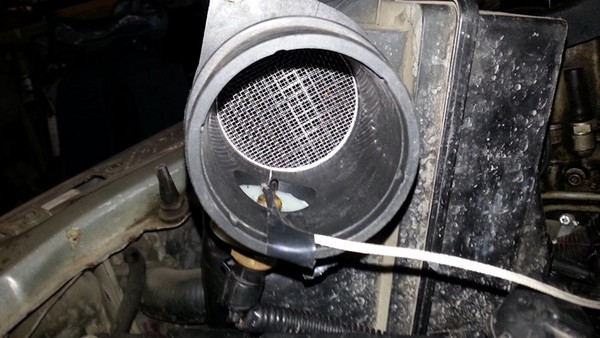

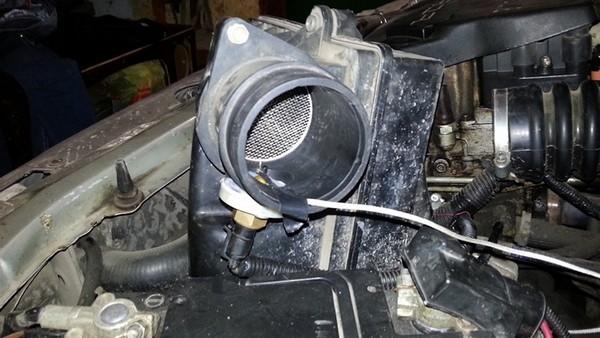

Принцип калибровки очень простой, засовываем термопару во впуск, подключаемся к ЭБУ, смотрим на показания температуры и АЦП, и редактируем график тарировки ДТВ, в соответствии с реальным сигналом, который видит ЭБУ.
В процессе работы, я столкнулся с небольшой проблемой, как оказалось, далеко не каждая программа для диагностики Января 5.1 видит показания ДТВ, а именно его АЦП.

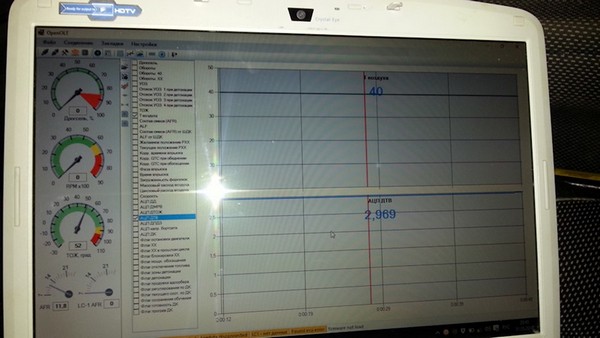

Немного покопавшись в заранее скачанном софте, нашел решение, все показания ДТВ видит OpenOlt. Во вкладке диагностика следует установит галочки в пунктах "Т воздуха" и "АЦП ДТВ".
Для расширения температурного диапазона калибровки, можно дуть во впуск феном. С понижением температуры, всё сложнее, я ждал пока мотор полностью остынет, в итоге удалось откалибровать от 20 градусов.
После завершения калибровки разница на графиках составляла от 1 до 4 градусов.

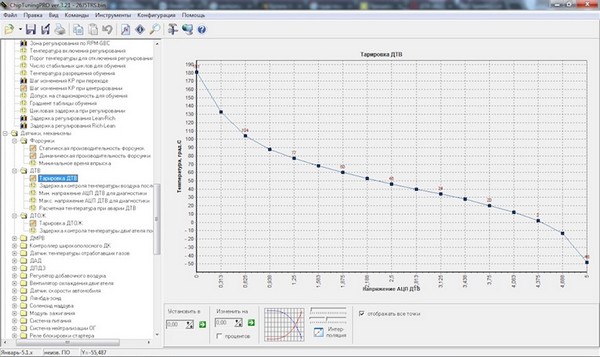

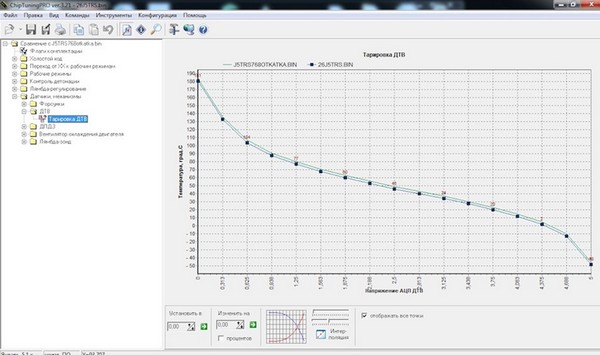

График ДТВ из ДТОЖ
В итоге, получилось более точно откалибровать датчик, расхождение с реальностью теперь всего около 1 градуса. Кстати, часто встречаю мнение, что использовать ДТОЖ в качестве ДТВ не правильно, типа, он слишком медленный. На деле, пока калибровал датчик, прикоснулся к нему рукой и моментально заметил изменения показаний, датчик реагировал практически мгновенно. Так что, думаю, скорости реакции такого ДТВ будет вполне достаточно.
Такая калибровка будет актуальна и для фирменных ДТВ, например, Hyundai или GM, даже если вам известна их тарировка, проверить, как точно видит их показания ЭБУ, не помешает.
